螺杆式空压机工作流程

螺杆式空气压缩机操作方法一、新机试车1、接上电源线，测试电压是否正确，三相电压是否平衡。

2、松开底座上防震台运输固定螺栓。

————注意————机器搬运时，需重新上紧运输固定螺栓，以防倾斜、震动等损坏防震垫，或造成防震垫移位，导致膨胀接头破裂。

3、检查油气桶内油位是否在观油镜两条线之间。

4、若交货很久才试车，应先从进气阀内加入约0.5公升润滑油，并用手转动空压机数转，防止启动时空压机内失油烧损，请特别注意不可让异物掉入压缩机体，以免损坏压缩机。

注意:此时禁止送电至压缩机5、送电至压缩机控制盘注意:如电源相位不符，相序异常指示灯会亮起6、转向调试：按“ON”键，压缩机转动，立即按“紧急停止按钮”，确认压缩机转向。

正确转向请按压缩机体上的箭头指示方向。

如转向错误，更换电源线R、S、T中任意二相接线位置即可。

冷却风扇亦需注意转向。

注意:检修电气设备时，必须切断电源，严禁带电作业,虽然压缩机在生产过程中已测试过，转向测试仍然是新机试车的重要步骤7、启动：按“ON”键启动压缩机运转。

注意:本机为全自动操作型，Y/△降压启动约7秒，切换后延时3秒，进气阀开始动作8、观察液晶显示屏及指示灯是否正常，如有异常声音、震动、泄漏、立即按下“紧急停止按扭”，停机检修。

9、停止：按“OFF”键，压缩机自动停止。

注意:当“OFF”键按过后，压缩机的泄放阀排气卸荷，泄放延时停机开始计时，约15秒电动机停止;正常情况下请勿使用“紧急停止按钮”停机二、日常开机前检查日常开机前检查是压缩机正常运转的必要工作，请确实执行。

1、油气桶泄水：慢慢打开油气桶之泄油阀，将停机时的凝结水排除，直到有润滑油流出时，立刻关闭。

注意:打开油气桶泄油阀前，务必先确认油气桶内无压力2、检查油位：必要时添加至油位计的上下限中间。

观察油位应在停机后十分钟为之，在运转中油位可能较停机时之油位稍低。

注意:请使用复盛螺杆空压机高级冷却液，不可混合其它厂牌或不同牌号的润滑油;补充润滑油时需确定系统内无压力.3、周边设备准备：送电，冷却水塔、水泵、打开压缩机出口阀，运转压缩空气干燥机。

螺杆空压机操作规程一、引言螺杆空压机是一种常用的工业设备，广泛应用于制造业、建筑业、汽车维修等领域。

为了确保螺杆空压机的安全运行和高效工作，制定本操作规程，明确操作流程和注意事项。

二、螺杆空压机的基本原理螺杆空压机是通过两个相互啮合的螺杆旋转来实现气体的压缩和输送。

其中一个螺杆称为主动螺杆，另一个螺杆称为从动螺杆。

主动螺杆通过电动机的驱动，从动螺杆与主动螺杆同步旋转。

三、螺杆空压机的操作流程1. 准备工作a. 确保螺杆空压机的电源连接正常，电气设备工作正常。

b. 检查螺杆空压机的润滑油是否足够，如不足应及时添加。

c. 检查螺杆空压机的冷却水系统是否正常运行。

d. 检查螺杆空压机的气体排放系统是否通畅。

2. 启动螺杆空压机a. 打开螺杆空压机的电源开关，确保电机正常运行。

b. 观察螺杆空压机的压力表，当压力上升到设定值时，打开排气阀。

3. 运行螺杆空压机a. 监测螺杆空压机的运行状态，确保运行平稳。

b. 定期检查螺杆空压机的润滑油和冷却水的温度和压力，如异常应及时处理。

c. 检查螺杆空压机的滤芯和滤清器，如发现堵塞应及时清洗或更换。

4. 关闭螺杆空压机a. 当不再需要使用螺杆空压机时，先关闭排气阀，减少压力。

b. 关闭螺杆空压机的电源开关，停止电机运行。

c. 定期清洁螺杆空压机的外部表面，保持整洁。

四、螺杆空压机的安全注意事项1. 操作人员应经过培训，熟悉螺杆空压机的操作规程和安全注意事项。

2. 在操作螺杆空压机时，应戴上适当的防护设备，如手套、护目镜等。

3. 禁止将手或其他物品伸入螺杆空压机的旋转部件内。

4. 在操作过程中，严禁将易燃物品或可燃气体放置在螺杆空压机附近。

5. 如发现螺杆空压机有异常响声、异味或漏气等情况，应立即停止使用，并进行检修。

五、螺杆空压机的维护保养1. 定期检查螺杆空压机的润滑油和冷却水的质量和量，如发现异常应及时更换。

2. 定期清洗螺杆空压机的滤芯和滤清器，保持其畅通。

螺杆空压机开机和停机的操作流程下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、螺杆空压机开机操作流程。

1.1 打开电源开关：将螺杆空压机电源开关调至“ON”位置，确保电源正常供应。

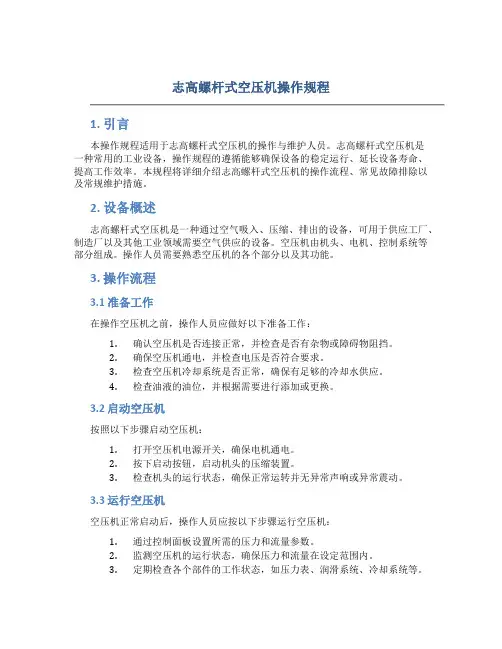

志高螺杆式空压机操作规程1. 引言本操作规程适用于志高螺杆式空压机的操作与维护人员。

志高螺杆式空压机是一种常用的工业设备，操作规程的遵循能够确保设备的稳定运行、延长设备寿命、提高工作效率。

本规程将详细介绍志高螺杆式空压机的操作流程、常见故障排除以及常规维护措施。

2. 设备概述志高螺杆式空压机是一种通过空气吸入、压缩、排出的设备，可用于供应工厂、制造厂以及其他工业领域需要空气供应的设备。

空压机由机头、电机、控制系统等部分组成。

操作人员需要熟悉空压机的各个部分以及其功能。

3. 操作流程3.1 准备工作在操作空压机之前，操作人员应做好以下准备工作：1.确认空压机是否连接正常，并检查是否有杂物或障碍物阻挡。

2.确保空压机通电，并检查电压是否符合要求。

3.检查空压机冷却系统是否正常，确保有足够的冷却水供应。

4.检查油液的油位，并根据需要进行添加或更换。

3.2 启动空压机按照以下步骤启动空压机：1.打开空压机电源开关，确保电机通电。

2.按下启动按钮，启动机头的压缩装置。

3.检查机头的运行状态，确保正常运转并无异常声响或异常震动。

3.3 运行空压机空压机正常启动后，操作人员应按以下步骤运行空压机：1.通过控制面板设置所需的压力和流量参数。

2.监测空压机的运行状态，确保压力和流量在设定范围内。

3.定期检查各个部件的工作状态，如压力表、润滑系统、冷却系统等。

4.定期清理空压机周围的杂物和灰尘，确保空气通道畅通。

3.4 关闭空压机当空压机不再使用时，应按照以下步骤关闭空压机：1.通过控制面板将空压机压力和流量设定为零。

2.按下关闭按钮，停止机头的压缩装置。

3.关闭电源开关，切断空压机的电源供应。

4.定期清理空压机，保持设备的清洁。

4. 常见故障排除在操作过程中，可能会出现以下常见故障，操作人员需要及时排除：1.压力不稳定：检查空气进出口是否堵塞；检查压力传感器是否故障。

2.温度过高：检查空压机的冷却系统是否正常运行；检查是否有漏风现象。

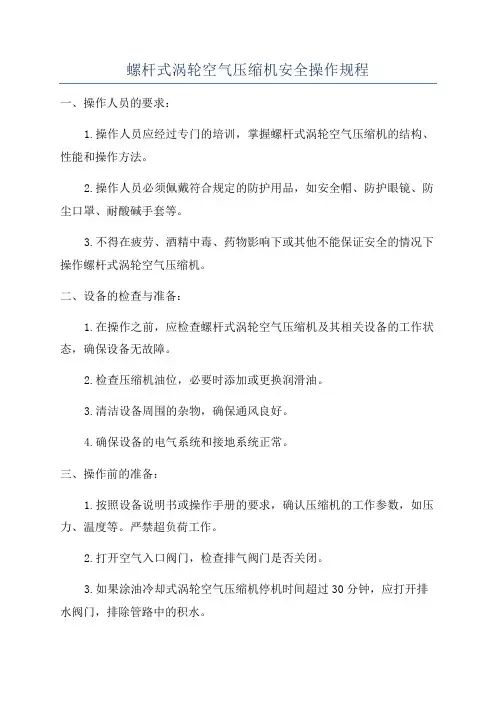

螺杆式涡轮空气压缩机安全操作规程一、操作人员的要求：1.操作人员应经过专门的培训，掌握螺杆式涡轮空气压缩机的结构、性能和操作方法。

2.操作人员必须佩戴符合规定的防护用品，如安全帽、防护眼镜、防尘口罩、耐酸碱手套等。

3.不得在疲劳、酒精中毒、药物影响下或其他不能保证安全的情况下操作螺杆式涡轮空气压缩机。

二、设备的检查与准备：1.在操作之前，应检查螺杆式涡轮空气压缩机及其相关设备的工作状态，确保设备无故障。

2.检查压缩机油位，必要时添加或更换润滑油。

3.清洁设备周围的杂物，确保通风良好。

4.确保设备的电气系统和接地系统正常。

三、操作前的准备：1.按照设备说明书或操作手册的要求，确认压缩机的工作参数，如压力、温度等。

严禁超负荷工作。

2.打开空气入口阀门，检查排气阀门是否关闭。

3.如果涂油冷却式涡轮空气压缩机停机时间超过30分钟，应打开排水阀门，排除管路中的积水。

四、操作过程中的注意事项：1.操作人员应定期巡视设备，观察运行和润滑情况，发现异常应及时停机排查。

2.禁止在设备运行中打开或关闭排气阀门，以免发生突然的气压变化造成危险。

3.不得随意更换设备的工作参数，如压力、温度等。

4.对于螺杆式涡轮空气压缩机的故障和维护，应由专业人员进行处理，禁止非专业人员进行修理和调整。

五、设备停机后的处理：1.在停机前关闭空气入口阀门，排气时间通常需等待5分钟以上。

2.关闭螺杆式涡轮空气压缩机电源，确保设备安全停止运行。

3.停机后清理设备周围的杂物，确保设备干净整洁。

以上是螺杆式涡轮空气压缩机的安全操作规程，为了操作人员的人身安全和设备的正常运行，请严格按照规程操作，并进行必要的维护和检修工作。

任何不符合规程的操作都可能造成设备故障和人身安全事故。

螺杆空压机操作规程一、引言螺杆空压机是一种常用的空气压缩设备，广泛应用于工业生产中的气动设备和工艺过程中的气源供应。

为了确保螺杆空压机的安全运行和有效使用，制定本操作规程，以规范螺杆空压机的操作流程和注意事项。

二、适用范围本操作规程适用于所有使用螺杆空压机的操作人员。

三、操作流程1. 准备工作a. 确保螺杆空压机的电源接地良好，电气设备无损坏。

b. 检查冷却水循环系统，确保水压和水温在正常范围内。

c. 检查润滑油系统，确保油位充足，油品清洁。

d. 检查压缩空气系统，确保进气口无异物，排气系统畅通。

2. 启动螺杆空压机a. 打开电源总开关，确保电源正常。

b. 按下启动按钮，启动螺杆空压机。

c. 观察螺杆空压机的运行状态，确保压力稳定在设定范围内。

3. 停止螺杆空压机a. 按下停止按钮，停止螺杆空压机的运行。

b. 关闭电源总开关，切断电源。

4. 日常维护a. 定期检查冷却水循环系统，清洗冷却器，保证散热效果良好。

b. 定期更换润滑油，清洗油滤器，确保润滑系统正常工作。

c. 定期检查压缩空气系统，清洗空气过滤器，排除系统中的杂质。

四、注意事项1. 操作人员应经过专业培训，了解螺杆空压机的工作原理和操作要点。

2. 操作人员应穿戴个人防护装备，如安全帽、防护眼镜、耳塞等。

3. 在操作过程中，严禁将手、头部或其他物体靠近螺杆空压机的旋转部件。

4. 在停机前，应先关闭压缩空气的进气阀门，避免压缩空气残留在系统中。

5. 定期对螺杆空压机进行维护保养，如清洗、润滑、更换零部件等，以确保其正常运行和延长使用寿命。

五、紧急情况处理1. 在螺杆空压机发生故障或异常情况时，应立即停机，并通知维修人员进行检修。

2. 在螺杆空压机发生火灾或其他紧急情况时，应按照现场应急预案进行处理，并迅速疏散人员。

六、附录1. 螺杆空压机的技术参数和性能指标。

2. 螺杆空压机的维修保养记录表格。

本操作规程是螺杆空压机的操作指南，操作人员在使用螺杆空压机时应严格按照本规程进行操作，确保螺杆空压机的安全运行和有效使用。

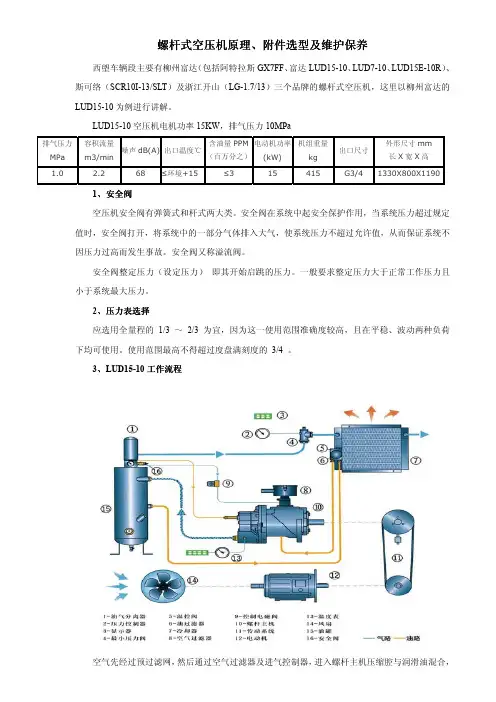

螺杆式空压机原理螺杆式空压机原理、、附件选型及维护保养西塱车辆段主要有柳州富达（包括阿特拉斯GX7FF 、富达LUD15-10、LUD7-10、LUD15E-10R ）、斯可络（SCR10I-13/SLT ）及浙江开山（LG-1.7/13）三个品牌的螺杆式空压机，这里以柳州富达的LUD15-10为例进行讲解。

LUD15-10空压机电机功率15KW ，排气压力10MPa排气压力MPa 容积流量m3/min 噪声dB(A) 出口温度℃含油量PPM （百万分之）电动机功率(kW) 机组重量kg 出口尺寸 外形尺寸mm 长X 宽X 高 1.02.268≤环境+15≤315415G3/41330X800X11901、安全阀空压机安全阀有弹簧式和杆式两大类。

安全阀在系统中起安全保护作用，当系统压力超过规定值时，安全阀打开，将系统中的一部分气体排入大气，使系统压力不超过允许值，从而保证系统不因压力过高而发生事故。

安全阀又称溢流阀。

安全阀整定压力（设定压力） 即其开始启跳的压力。

一般要求整定压力大于正常工作压力且小于系统最大压力。

2、压力表选择应选用全量程的 1/3 ～ 2/3 为宜，因为这一使用范围准确度较高，且在平稳、波动两种负荷下均可使用。

使用范围最高不得超过度盘满刻度的 3/4 。

3、LUD15-10工作工作流程流程通过两个非对称转子进行线性的、连续的压缩。

经过压缩的油气混合物进入油罐及分离系统进行三级分离（离心、自重和精分离）。

经过分离的压缩空气通过冷却器降温后排出，可靠的压力开关系统控制排气压力。

当机器运行时，螺杆压缩机润滑油靠系统内压力差自动循环，无须油泵。

刚开机时，最小压力阀关闭以保证润滑油油循环所需的最小压力。

除了润滑，油还起到密封、冷却和降噪的作用。

高效的油气分离器和高效冷却器确保输出高品质压缩空气。

工作循环可分为吸气、压缩（压缩与喷油）和排气三个过程。

随着转子旋转，每对相互啮合的齿相继完成相同的工作循环。

螺杆式空气压缩机操作规程
《螺杆式空气压缩机操作规程》
一、前期准备
1. 确保螺杆式空气压缩机的工作环境清洁整洁，无杂物堆积或堵塞。

2. 检查电源线路是否正常，电压是否稳定。

3. 确认冷却水和润滑油的供应是否充足。

二、启动操作
1. 打开电源开关，压缩机自检完成后，按启动按钮启动压缩机。

2. 检查压缩机是否正常运转，观察压缩机运转声音，确认无异常情况。

3. 检查冷却水、润滑油是否正常供应，确保螺杆式空气压缩机的稳定工作。

三、运行操作
1. 监控压缩机的运行状态，确保压缩机的压力和温度在正常范围内。

2. 定期检查滤清器，确保滤清器干净，防止进气口受到污染影响正常工作。

3. 定期检查压缩机的润滑油，确保润滑油的清洁度和油位在正常范围内。

4. 定期进行压缩机的维护保养，包括更换润滑油、清洗冷却水系统等。

四、关闭操作
1. 在停机前先关闭冷却水和润滑油的供应，待压缩机正常停止运转后，再关闭电源开关。

2. 停机后检查压缩机的运行情况，确保无异常情况发生。

五、安全注意事项
1. 操作人员需经过专业培训，掌握螺杆式空气压缩机的操作技能。

2. 在操作过程中，严禁将手部或其他物品伸入压缩机内部。

3. 定期对压缩机及其周边设施进行安全检查，保证设备无漏气、无异响等异常情况。

设备保障中心空压机（活塞式、螺杆式空气压缩机）岗位安全操作规程1 岗位职责1.1 对站内压缩空气生产，供应调节负责。

1.2 熟悉压缩空气供气设备的质量技术标准，岗位作业标准，严格执行安全、技术操作规程和标准，保证供气质量，完成产量、成本和质量指标。

1.3 搞好设备维护保养，杜绝违章作业，做好文明生产，消防工作。

1.4 搞好自检，互检，认真填写原始记录，交接班记录。

1.5 搞好服务质量，加强与用户联系定期走访用户，及时传递信息和调节供需变化，满足生产需求。

1.6 完成上级安排的其它工作任务。

2 作业流程（见图1）3 操作前的准备3.1 了解产品的特性：压缩空气气流对人体、物品有冲击力，易造成伤害。

3.2 操作人员具备相应的安全知识和技能。

3.3 螺杆式空压机准备3.3.1 清除机组周围的易燃易爆物等，并保证通道畅通。

3.3.2 检查油位是否正确，油位应在油标的黄色区域；如油位过低则补充至油标的黄色区域；油位过高则放出多余的油至油标的黄色区域（太高的油位往往会造成空压机跑油或呕油）。

加入规定的油后，确保注油口的盖子旋紧，密封圈能正确密封。

3.3.3 排放空压机出口冷凝水,排放储气罐的冷凝水，冷凝水排完后关闭阀门。

3.3.4 确认空压机出口截止阀打开。

3.3.5 顺时针和逆时针方向旋转螺杆机头的联轴器，确认螺杆机头没有被锁住或卡死。

3.3.6 当空压机停机超过1个月或仓储一段时间后都必须打开进气阀，通过进气阀加入半公升OSG专用润滑油，顺时针和逆时针方向手动旋转螺杆机头的联轴器，确保油都进入螺杆机头。

3.3.7 接通电源，控制面板上电源指示灯亮，其余报警指示灯不亮(远程、空车过久、相序异常、风机过载、传感器异常、备用)。

3.3.8 检查电源电压是否符合要求(不超过434伏)。

3.4 活塞式空压机准备3.4.1 清除机体设备周围障碍物，皮带安全防护罩完好；3.4.2 检查各地脚螺丝无松动，各联结部分牢固、完好，传动带松紧适度；3.4.3 检查电源电压在额度（380V）电压的-5～+10%之间；3.4.4 检查压力表、温度计、安全阀正常、完好；3.4.5 检查机体和注油器油位，油质正常；3.4.6 手摇注油器，直至各气缸进入润滑油；3.4.7 盘车2～5转，检查设备无卡涩撞击；3.4.8 打开各冷却水阀，检查冷却水各通道畅通，要求冷却水压＞０．２ＭPa；3.4.9 关闭卸荷阀，确保空压机轻载启动；3.4.10 打开空压机管路上的排空阀。

使用开山螺杆空压机注意事项1、新机调试必须由我公司指定或认可的调试人员进行。

2、第一次开机或电源线有变动时必须注意电机旋转方向是否正确，以防机头失油烧损。

3、空压机放置位置地面必须平坦，且地面不可为软性土壤。

4、主管路配管时，管路必须有1º~2º向下的倾斜度。

5、配管时，严禁焊接火花掉进空压机，以免烧坏空压机内某些部件。

6、配电时，选择正确电源线径，并且确认电压的正确性。

在供电的线路上，必须安装空气开关、熔断丝等安全装置。

7、必须使用我厂指定推荐的螺杆空气压缩机专用油，严禁混用不同牌号的润滑油。

8、补充润滑油时，应确认系统内已无压力时，方可打开加油口盖。

9、在机组运转时，不要松动、拆掉任何管路附件、接头和器件。

机组里充满高压高温的液体，能引起严重的人身伤害事故。

10、安全阀安装在油细分离器座上，一旦系统中气体压力超过设定压力，气体将通过此阀得以释放，此时务必检查超压原因。

11、在空压机上做任何机械维修之前，必须做好下列几项准备工作：切断电源开关，确保空压机处于断电状态；确保机组内的压力已降至大气压力。

12、压缩机停止使用时，若将空压机存放于环境温度低于0℃的场所，必须将油冷却器、后冷却器中的水放干净，以防冷却器冻裂。

目录第一章开山牌螺杆空压机产品规范 (1)第二章螺杆空压机通则 (2)1、喷油螺杆空压机简介 (2)2、喷油螺杆空压机机体构造 (2)3、喷油螺杆空压机工作原理 (2)第三章空压机的安装 (4)1、安装 (4)2、配管、基础及冷却系统注意事项 (5)3、电器一般规范及安全规范 (6)第四章系统流程及各另部件功能 (7)1、系统流程图 (7)2、系统流程 (7)1）空气流程 (7)2）润滑油流程 (9)3）冷却系统 (11)3、安全保护系统及报警装置 (12)4、控制系统及电器线路 (13)第五章操作 (17)1、试车、开机与停机 (17)2、每次开机前的检查 (17)3、运转中注意事项 (18)4、长期停机的处理方式 (18)第六章保养与检查 (19)1、润滑油的规范及使用保养 (19)2、仪表盘 (20)3、压力系统的调整 (20)4、油细分离器更换步骤 (21)第七章日常保养及故障排除 (22)1、日常保养 (22)2、故障排除表 (23)3、开山牌螺杆空压机运转记录表 (27)☆以上为固定式螺杆机技术参数；移动式技术参数同上（重量与外形尺寸除外）。

螺杆式空压机安全操作规程（9篇范文）第1篇螺杆式空压机安全操作规程操作或维修本设备时必须详细地阅读和理解《使用和维护说明书》,严格按说明书的要求进行操作,同时应注意以下几点:一、未经专业人员的许可,不得随意改动机器的结构和控制方式。

二、周围环境中不得存有易燃、易爆、有毒和腐蚀性的气体。

三、该设备有自动开停机功能,故维修或调整机构之前,必须停机卸压,并切断电源。

四、起动前应对电机旋向和润滑油油位作检查。

五、起动时严格按“开、停机程序”进行,做好参数的记录。

六、运行中发现控制面板有报警信号或其他异常情况(如噪声、漏油等),应立即停机卸压,切断电源,对相应部位作检查,为排除故障前,不得开机运行。

七、维护和保养按说明书进行。

第2篇螺杆式空压机冷冻式干燥机安全技术操作规程开机前检查一、确认所使用的电源和电机铭牌上的是否一致,检查电压和三相平衡情况,如果电压和三相平衡相差5%,建议不要开机。

二、接地及绝缘检查:确认电机已经可靠接地,电机绝缘情况良好,绝缘值在1m欧姆以上。

三、检查润滑油的量。

检查润滑油的量是否在要求范围之内,如油量不够请加注同型号的油至要求范围。

如果机器长期停机再重新起用,则要拆下进气阀,往转子里加注0.5l左右的同型号油。

四、检查各运动部位是否灵活,各联接部位是否紧固,润滑系统是否正常,电机及电器控制设备是否安全可靠。

五、检查防护装置及安全附件是否完好齐全。

六、检查皮带及传动。

手动盘车,感觉是否流畅,检查皮带张紧力是否合适。

七、检查排气管路是否畅通。

八、接通水源,打开各进水阀,使冷却水畅通。

九、环境检查。

盘车一周以上,检查传动系统是否顺畅,环境温度是否合适(1℃~40℃)十、开机准备工作全部完成后应顺时针方向旋转紧急停止按钮,按钮即释放开,机器通电完成。

紧急停止按钮是在紧急情况下使用的停止开关,当系统有异常情况发生时:压缩机声音异常、振动异常,则按下紧急停止按钮系统立即停止运行。

安全操作规程一、在空压机上进行任何工作之前,确保电源已切断,锁住并挂好标记牌,整个空压机系统已排空所有压力。

螺杆式空气压缩机的工作原理
螺杆空压机是一种通过主从螺杆的机械运动来进行气体增压的空气压缩机，其工作原理可概括为以下几个主要步骤：
1、吸气：螺杆空压机进气阀门打开，螺杆压缩室内的气压低于大气压，空气经过滤装置过滤掉杂质和污染物后被吸入压缩腔体。

2、压缩：当两个螺杆转动时，空气被压缩腔的外壳和旋转螺杆之间的间隙所限制，齿轮和齿条的相互作用会导致旋转的螺杆之间的气体被压缩，腔体内的气压和温度也逐渐升高。

3、排气：气体被压缩至压强达标后，会通过出气阀门排出。

在排气过程中，空气会经过冷却器冷却，并通过分离器将水分和沉积物分离。

4、循环：在螺杆空压机的工作过程中，气体会在压缩腔体内循环流动，经过气体冷却器冷却后再次进入螺杆压缩腔体进行压缩。

STATIONARY SCREW COMPRESSOR OPERATION & MAINTENANCE MANUAL固定式螺杆压缩机操作手册TS32S-400/450 & TS32S-500/600零件号：88290006-556生效日期：2003 年3 月来源：欢迎阁下购买并使用寿力亚洲公司生产的固定式螺杆压缩机希望寿力亚洲公司生产的各种规格的固定式螺杆压缩机在您的工作中发挥预期的作用。

在您和您的工作人员操作和维护寿力亚洲公司的固定式螺杆压缩机之前，请一定要仔细阅读本操作维护说明书。

寿力亚洲公司保留对产品不断研究和改进的权利，不负有对以前出厂的产品进行修改和改进的义务。

压缩机型号：____________________压缩机系列号：____________________I前言本手册详细叙述了TS32S-400/450型和TS32S-500/600型螺杆压缩机各系统的结构、功能及使用和维护方法。

客户在安装和使用本机之前，应仔细阅读本手册，在充分了解机组各部分的结构和功能之后，方能对机组进行操作和维护。

必须使用寿力公司提供的专用润滑油，严禁与不同牌号的润滑油混合使用。

由于产品结构的不断改进，一定时期以后，本手册叙述的内容与产品的实际情况会有所出入，提请用户注意。

如有本手册没有涉及而用户在操作和使用中存在不明确的地方，可与当地寿力公司的代理商或寿力公司客户服务部联系。

——编者二OO 三年三月III目录前言第一章压缩机的结构1.1 概述.\u8230X (1)1.2 主机.\u8230X (2)1.3 吸气系统.\u8230X (8)1.4 排气系统.\u8230X (8)1.5 油气分离器.\u8230X (8)1.6 油管路系统.\u8230X (9)1.7 水管路系统.\u8230X (9)1.8 气量调节系统.\u8230X (9)第二章压缩机的安装2.1 地基.\u8230X (12)2.2 减振降噪.\u8230X (12)2.3 进风和排风.\u8230X (12)2.4 通风.\u8230X (12)2.5 机组外形及安装图.\u8230X (12)2.6 供气管.\u8230X (12)2.7 电动机的转向.\u8230X (13)第三章监控器3.1 监控器的功能.\u8230X (18)3.2 键盘介绍.\u8230X (18)3.3 状态显示.\u8230X (18)3.4 指示灯.\u8230X (20)3.5 运行参数的设置.\u8230X (21)3.6 压缩机的运行模式.\u8230X (22)第四章压缩机的操作4.1 安全操作规程.\u8230X (24)4.2 初次起动前的准备工作.\u8230X (24)4.3 常规运行.\u8230X (24)III4.4 停机.\u8230X (24)第五章维护和保养5.1 概述.\u8230X (25)5.2 日常保养.\u8230X (25)5.3 运行50小时后的维护.\u8230X (25)5.4 每运行1000小时之后的维护.\u8230X (25)5.5 润滑油的更换.\u8230X (25)5.6 油过滤器的保养.\u8230X (25)5.7 油气分离器的保养.\u8230X (26)5.8 空气滤清器的保养.\u8230X (26)5.9 压力调节器的保养.\u8230X (27)5.10 控制管路过滤器的保养.\u8230X (27)5.11 联轴器的安装和检测.\u8230X (27)5.12 寿力压缩机专用电机的维护说明.\u8230X (29)第六章电气原理图6.1 低压机组电气原理图.\u8230X (32)6.2 高压机组电气原理图.\u8230X (33)6.3 风冷机组冷却单元电气原理图.\u8230X (34)第七章故障分析与排除7.1 概述.\u8230X (35)7.2 压缩机可能发生的故障及排除方法.\u8230X (35)7.3 传感器使用说明及监控器参数的校准.\u8230X (36)第八章常用备件目录 (38)IV第一章压缩机的结构TS32S-400～600 系列螺杆压缩机操作手册第一章压缩机的结构1.1 概述本机为动力用、低噪声喷油螺杆压缩机。

螺杆式压缩机工作过程
螺杆式压缩机是一种容积式压缩机，依靠一对相互啮合的螺杆转子来压缩气体。

其工作过程可分为以下几个主要阶段：
吸气阶段：
雄螺杆转子驱动雌螺杆转子旋转，形成一个容积不断增大的吸气腔。

进气口处于腔体的最小容积处，气体被吸入该腔体。

随着螺杆的旋转，吸气腔不断增大，吸入更多的气体。

压缩阶段：
当吸气腔移动到螺杆咬合区域时，气体被封存在螺杆齿槽内。

持续旋转的螺杆会缩小腔体的容积，从而压缩气体。

排气阶段：
当气体被压缩到排气口压力时，排气阀打开。

压缩气体从排气口排出，进入排气系统。

随着螺杆的进一步旋转，排气腔不断增大，排出更多的气体。

注射阶段（可选）：
在某些情况下，会使用液体或气体作为冷却剂或密封剂注入压
缩腔。

注射剂有助于降低压缩温度，减少泄漏，并提高压缩机的效率。

主要特点：
螺杆式压缩机具有以下主要特点：
连续无脉动输出：螺杆的持续啮合确保了平稳无脉动的压缩过程。

高效率：较小的泄漏和高效的螺杆设计提供了较高的能量效率。

低噪音：螺杆啮合产生的噪音相对较低，使其适合于低噪声环境。

体积小巧轻便：与其他类型的压缩机相比，螺杆式压缩机具有更小的尺寸和重量。

可靠性高：螺杆式压缩机采用坚固耐用的组件，提供了较长的使用寿命和较低的维护需求。

应用：
螺杆式压缩机广泛应用于各种行业，包括：
工业制造
食品和饮料加工
石油和天然气生产
医疗保健
汽车行业电子行业。

空气压缩系统操作规程改系统包含阿特拉斯空压机、组合式压缩空气干燥机及储气罐。

其工艺目的是将空气加压及干燥后，储存起来，用于设备、阀门及仪表控制，达到生产联动、自动控制。

一、阿特拉斯空压机操作规程1 工作原理螺杆式空压机工作原理是由一对相互平行齿合的阴阳转子（或者称螺杆）在气缸内转动，使转子齿槽之间的空气不断地产生周期性的容积变化，空气则沿着转子轴线由吸入侧输送至输出侧，实现螺杆式空压机的吸气、压缩和排气的全过程。

本公司的空压机为阿特拉斯单级喷油螺杆式压缩机，由电动机驱动，压缩机提供风冷，由电子控制器控制。

2 主要技术指标序号名称数值序号名称数值1 额定功率37kw 7 空气进口温度≤46℃2 额定电压380V 8 排气温度27℃3 额定工作压力0.95MPa 9 冷却方式风冷4 最大工作压力 1.0MPa 10 风冷式机组的油量15.6L5 进气压力0.1MPa 11 机电过载继电器电流55.8A6 公称容积流量 5.92m3/min 12 风扇过载继保护设置 3.1A注：润滑油牌号：科普柯润滑油0-40℃；长期在35℃高温下运行采用科普柯0-46℃的润滑油。

3 设备简介本机主要由气流系统、润滑油系统、冷却系统、冷凝水系统、调节系统及电气系统组成。

详见说明书。

4 开机、运行及停机操作4.1开机前准备♦检查润滑油是否在加油孔与观察口顶端之间。

♦检查空气过滤器保养指示器上的红色区域是否彻底显示，若彻底显示更换过滤器。

♦检查通向排污采集器的排水管不得浸在水中。

如果存在冰冻风险，则必须将管道绝缘。

♦检查空压机周围环境不得有障碍物。

提醒操作员：♦压缩机可能在断电后自动重新起动。

♦压缩机是自动控制的，并且可能自动重新起动。

♦停机超过6个月，不得擅自起动。

必须通知专业人员子细检查，并按初次起动程序开机。

4.2 起动4.2.1 打开排气阀。

4.2.2 接通电源。

检查LED 指示灯的电源是否接通。

4.2.3 按下控制面板上的起动按钮。

螺杆式空压机开机操作票1. 操作背景螺杆式空压机是一种常见的空气压缩设备，广泛应用于工业和商业领域。

在正常使用之前，必须按照相关操作规程进行开机操作，以确保设备的安全和有效运行。

本操作票旨在指导操作人员正确开机螺杆式空压机，防止因不当操作而引发的意外事故，并保证设备的正常运行。

2. 操作目的确保螺杆式空压机的正常启动，准备设备运行所需的各项条件，提高设备的运行效率和可靠性。

3. 操作步骤步骤一：确认操作前的准备工作•仔细阅读螺杆式空压机的操作手册，熟悉设备的各项性能指标和操作要点。

•确保操作人员已接受相关的操作培训，并熟悉开机操作程序。

•检查设备及周边区域，确保无杂物和危险物品存在。

•检查电源和气源供应是否稳定，并已连接到空压机。

步骤二：开启电源•检查电源开关位置，确保电源处于关闭状态。

•将电源开关调至打开位置。

•观察设备的电源指示灯，确认电源已成功连接。

步骤三：检查润滑油和冷却水•检查润滑油的油位，确保处于正常范围内。

•若润滑油不足时，按照操作手册中的要求添加合适的润滑油。

•检查冷却水的水位，确保水位在合适的范围内。

•若冷却水不足时，按照操作手册中的要求添加适量的冷却水。

步骤四：检查并调整空压机的工作压力•根据工艺要求，检查空压机的工作压力设定值。

•若需要调整工作压力，按照操作手册中的要求调整设备。

•确保工作压力设定值达到要求，并稳定在所需范围内。

步骤五：启动空压机•打开空压机的控制面板。

•按照操作手册中的要求，按下相应按钮或开关，启动空压机。

•等待设备启动，并观察设备的运行状态。

•注意观察设备是否有异常噪音或振动，如有异常情况应及时停机检修并排除故障。

步骤六：观察设备运行及巡检•观察设备运行情况，确保设备运行稳定，各项指标正常。

•定期巡检设备，检查设备的工作温度、压力、振动等指标是否在正常范围内。

•注意观察设备是否有漏气、润滑油泄露等现象，如发现异常应及时进行维修处理。

4. 安全注意事项•操作人员应佩戴适当的个人防护设备，如安全帽、劳动防护眼镜等。
