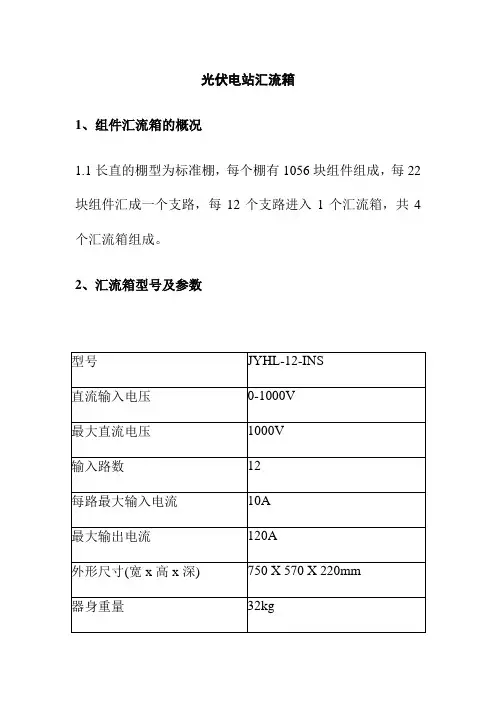

光伏电站汇流箱

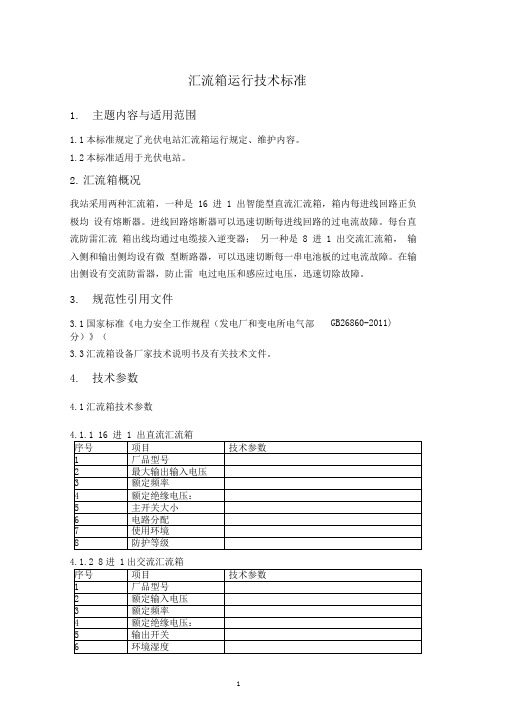

1、组件汇流箱的概况
1.1长直的棚型为标准棚，每个棚有1056块组件组成，每22块组件汇成一个支路，每12个支路进入1个汇流箱，共4个汇流箱组成。

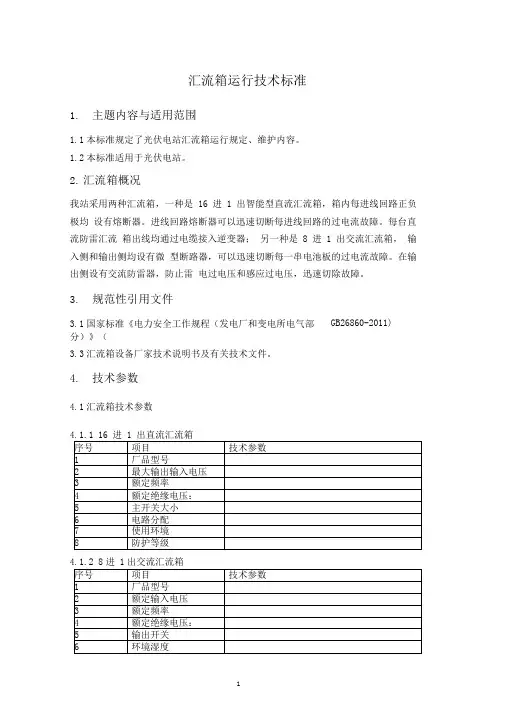

2、汇流箱型号及参数
3、汇流箱运行规定3.1汇流箱可长期按照铭牌及技术规范规定参数连续运行。
3.2定期测量汇流箱支路开路电压时，要断开直流输入开关，再将熔断器完全断开才可以测量正负极间的开路电压。
3.3更换汇流箱内的熔断器时，要注意保险的电压、电流量程，要符合现场的实际情况。
3.4禁止带电更换支路保险。
3.5禁止在不断电的情况触摸模块板。
3.6在更换保险出现火花或着火时要及时断开直流开关，在采取灭火器进行灭火，严禁用水灭火。．
4、汇流箱投入、退出操作流程
4.1 汇流箱投入步骤:
4.1.1 依次放上光伏电池组串输入正、负极熔断器。
4.1.2 合上输出直流断路器，汇流箱投入运行。
4.2 汇流箱退出流程:
4.2.1 断开与该汇流箱对应的逆变器室内直流防雷配电柜中的输入直流断路器；
4.2.2 断开该汇流箱直流断路器；
4.2.3 依次取下各支路输入正、负极熔断器。
5、汇流箱巡视检查内容
5.1汇流箱的日常检查
5.1.1检查汇流箱整体完整，无损坏、变形倒塌事故。若汇流箱有损坏、变形倒塌事故应及时向领导汇报，并现场指挥处理，做好记录。
5.1.2检查汇流箱处有无杂物、杂草，如有及时进行清理。遇有积雪时应及时清理。．
5.2汇流箱的定期维护
5.2.1 汇流箱应每月检查一遍，隐患及时发现，及时消缺并在运行日志上登记。
5.2.2 检查螺丝无松动、生锈现象。
5.2.3 检查接线端子无烧毁、松动现象，测量保险无烧坏击穿，检查保险底座无烧坏及防雷模块是否正常。
5.2.4 检查线路正常无风化现象，接入汇流箱的线缆包扎牢固，绝缘是否老化，电缆接插头处不发热。
6、汇流箱异常运行及故障处理
6.1 当汇流箱内直流断路器频繁跳闸时应试和一次，如再跳应进行以下检查：
6.1.1 检查汇流箱内模块板及直流母排有无烧毁、放电痕迹，开关及直流母排是否发热变色。
6.1.2检查开关进线及出线是否有放电、烧毁痕迹，电缆接头有无松动等。
如无其它故障，需更换直流断路器。6.1.3．
6.2 汇流箱支路电流为零，逆变器功率降低。
6.2.1如电压正常的情况下，应测量支路保险是否存在击穿现象。
6.2.2如无电压时应检查支路电缆绝缘及支路各组件测量、组件之间连接处有无异常。
6.3汇流箱支路电流、电压偏小。
6.3.1当电压正常时电流小，应更换一次支路保险，如无变化应检查支路电缆绝缘。
6.3.2当电流、电压都偏小时应对支路电缆绝缘情况、支路组件进行全面测量。
6.4汇流箱着火
6.4.1如支路保险击穿或者保险未放置到位、底座松动等引起的着火时应立即断开直流开关，在条件允许的情况下断开全部支路保险，尽量将支路电缆与保险底座断开连接。应使用1211灭火器、干粉灭火器进行灭火，严禁使用水进行灭火。
6.4.2直流母排及连接螺栓松动引起放电着火时应断开直流
灭火器、干粉灭火器进1211开关及所有支路的保险，使用．行灭火，严禁使用水进行灭火。
6.4.3直流开关爆炸引起时应直接使用使用1211灭火器、干
粉灭火器进行灭火，严禁使用水进行灭火。灭火后要对汇流箱重新全面检查，待找出问题后才能送电恢复。
