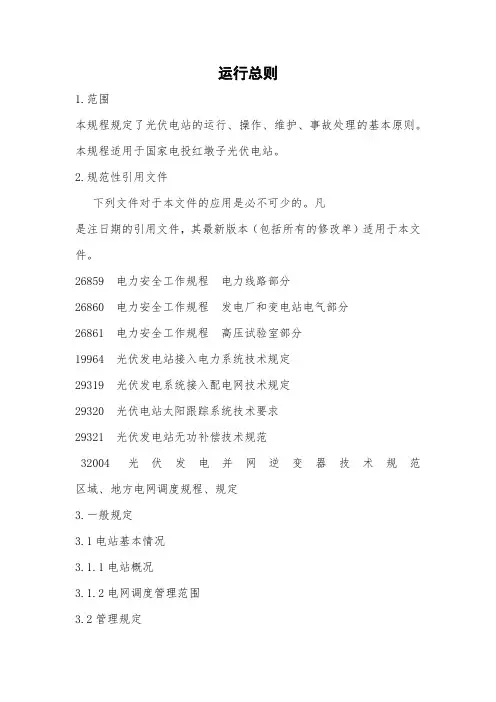

Q/TF-ZN-JY-JS01-2020光伏电站运行规程1、范围1.1本标准规定了光伏电站的运行、操作、维护、事故处理。
1.2本标准适用于本公司管理、运行、检修工作岗位。
2、规范性引用文件2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB26859电力安全工作规程电力线路部分GB26860电力安全工作规程发电厂和变电站电气部分GB26861电力安全工作规程高压试验室部分GB19964光伏发电站接入电力系统技术规定GB29319光伏发电系统接入配电网技术规定GB29320光伏电站太阳跟踪系统技术要求GB29321光伏发电站无功补偿技术规范NB/T32004光伏发电并网逆变器技术规范区域、地方电网调度规程、规定3.一般规定3.1电站基本情况3.1.1电站概况3.1.2电网调度管理范围3.2管理规定3.2.1.1新设备的投运或设备大修后投运前，必须有完整的技术资料及相关实验。
3.2.1.2继电保护.自动装置定值及计算机内部参数，未经许可不得擅自更改。
如需进行整定和更改时按照保护管理规定执行。
3.2.2运行管理3.2.2.1运行中发生的重要异常情况，当班值长应按照相关规定向上级调度部门进行汇报，并及时向主管部门及领导进行汇报。
3.2.2.2当班值长必须服从上级电力调度机构的调度。
网、省、地调调管的设备，未过网、省、地调值班调度员的指令，均不得自行操作，但危及人身和设备安全的情况可不待调令进行操作，事后必须向相关调度部门汇报。
3.2.2.3当班值长在接受调令时，必须主动复诵并核对无误，调令执行完毕后必须立即向下达指令的值班调度员报告执行情况和时间。
3.2.2.4当班值长在接受调令及进行其他业务联系时应做详细记录并录音，同时必须使用规范的调度术语。
3.3其他管理3.3.1电站设备正常运行维护及事故处理必须符合本规程规定。
本规程如与上级规程、规定相抵触时，应按照上级规程、规定执行。
3.3.2生产现场使用得规范、条例、制度、规定与本规程有同等效力。
4.运行方式的规定4.1正常方式4.1.1子阵电池组件、汇流箱、直流柜、逆变器、数据采集柜全部投入运行。
4.1.2箱变、汇流箱、架空线路、母线、无功补偿装置、电压互感器、接地变压器及其自动装置、保护全部投入运行，送出线路、主变、保护、自动装置、计算机监控系统、电能计量系统、光功率预测、生产管理系统应投入运行。
4.1.3正常情况下由厂用电源为主电源供电方式，主电源故障时，投入备用电源。
4.2特殊方式4.2.1送出线路停电时，全站停发。
主变停运时所对应的升压站母线停运。
任一进线断路器发生故障时，所带光伏发电阵列逆变器及箱变停运。
5.倒闸操作的原则及规定5.1原则5.1.1变电设备的倒闸操作必须严格遵守《电力安全工作规程》、调度规程等有关规程规定，5.1.2电气设备停、送电操作原则：停电操作时，先停一次设备，后停保护、自动装置。
送电操作时，先投入保护、自动装置，后投入一次设备。
5.1.3一次设备倒闸操作过程中，保护及自动装置必须在投入状态。
5.1.4设备停电时，先拉开设备各侧断路器，然后拉开断路器两侧隔离刀闸；设备送电时，先合上断路器两侧隔离刀闸，后合上该设备断路器。
5.1.5设备停电时，停电顺序是从负荷侧（厂内为负荷侧）逐步向电源侧（线路）操作；设备送电时，送电的顺序是从电源侧逐步向负荷侧操作：严禁带负荷拉、合隔离刀闸。
5.1.6投入接地刀闸或装设接地线前，必须检查接地刀闸两侧隔离刀闸（断路器）在拉开（分闸）状态，应进行验电，确认无电压后方可投入接地刀闸或装设接地线。
5.1.7倒闸操作中发生断路器或隔离刀闸拒动时，应查明原因后方可进行操作，不得随意解除闭锁5.1.8下列操作可以不填写倒闸操作票，但必须做好相关运行记录。
5.1.8.1事故处理。
5.1.8.2断开或合上断路器的单一操作。
5.1.8.3拆除或拉开全站仅有的一组接地线或接地刀闸。
5.2规定5.2.1一般规定5.2.1.1在执行倒闸操作时，操作人应先根据操作票在系统图上模拟倒闸操作，模拟操作无误后，由当值值长下达操作命令后方可执行。
5.2.1.2倒闸操作应由两人进行，一人操作一人监护。
5.2.1.3操作时，必须先核对设备的名称和编号，并检查断路器、隔离刀闸、自动装置的状态，操作中，必须执行监护制度和复诵制度，每操作完一项即由监护人在操作前面画“”5.2.1.4倒闸操作中发生任何疑问，必须立即停止操作，并向当班值长询问情况后在进行操作，不得擅自更改操作票操作顺序，操作票在执行过程中不得漏项、跳项、添项。
5.2.1.5操作中必须按规定使用合格的安全工器具和专用工器具。
5.2.1.6雷雨天时，应停止室外设备倒闸操作，雷电时禁止进行倒闸操作。
5.2.1.7线路及主变操作时，电站主要负责任人必须到现场进行安全监护。
5.2.2线路倒闸操作5.2.2.1线路停电前应先将电站内运行的逆变器全部停机。
5.2.2.2投入主变中性点接地刀闸。
5.2.2.3线路停电操作时应将重合闸方式至停运方式，断开线路断路器，再拉开母线侧隔离刀闸，最后拉开线路隔离刀闸，线路送电操作与比相反。
5.2.3母线倒闸操作5.2.3.1母线停电操作前必须将母线上所带负载开关断开后方可进行。
5.2.3.2母线停电后进行相关工作时必须拉开电压互感器的隔离刀闸，并取下二次侧保险。
5.2.4变压器倒闸操作5.2.4.1变压器送电必须由高压侧充电，停电时先停低压侧。
5.2.4.2主变压器投运、撤运时主变压器中性点接地刀闸必须在投入位。
6.巡回检查的一般规定6.1正常巡视按照要求开展设备巡视检查工作，巡视时，必须遵守《电力生产工作安全规程》的有关规定。
6.2特殊巡视如遇下列情况应增加巡回次数或定点监视6.2.1设备存在较大缺陷或异常；6.2.2新投运、改造和检修后的设备；6.2.3由于天气、气温等气候变化较大时；6.2.4设备运行的条件发生较大变化时。
6.2.5设备发生故障后，要特别注意对断开短路电流的断路器及相应设备的检查。
7.事故处理的一般原则7.1事故处理必须严格遵守《电力生产安全工作规程》、调度规程、运行规程及相关规定，并服从上级调度和当班值长指挥。
7.2在威胁人身或设备安全的紧急情况下，值班人员有权单独处理，以防止事故进一步扩大，但处理后应迅速将情况汇报当班值长。
7.3在处理事故时，迅速限制事故的发展，消除事故的根源，解除对人身和设备的威胁。
对未造成事故的设备的安全隔离，保持其正常运行，防止事故扩大。
7.4发生事故时，当班值长是事故处理的指挥者、组织者。
事故发生后当班值长应将事故发生的时间、监控系统主要故障信息继电保护、自动装置及一次设备动作情况，现场采取的初步处理措施等情况简要向调度汇报，并详细记录。
7.5事故发生后，应根据监控相关信息，保护、自动装置的动作情况及故障设备外部特征，全面分析事故性质。
7.6系统发生冲击后，应对相关设备进行全面检查。
要特别注意对开断短路电流的断路器及相应设备的检查。
7.7线路事故跳闸，重合闸动作不成功时，不得进行强送电，应将情况汇报调度后，按调令执行。
7.8事故处理时，无关人员不得进入中央控制室及事故区域内。
7.9如调度电话中断而不能与上级调度直接联系时，应尽快利用其他通讯方式联系上级调度。
8.定义和术语8.1充电让直流电从放电相反的方向通过，以使蓄电池中活性物质恢复作用8.2送电是指设备充电并带负荷（指设备投入环状运行或带负荷）。
8.3停电是指断开断路器及隔离开关使设备不带电压。
8.4解裂是指发电单元和电力系统其他部分之间、系统的一部分和系统其他部分之间失去电的联系，分解成相互独立、互不联系的部分。
8.5并列是指将两个及以上电气相互独立运行的设备通过运行方式切换连为一个整体电网运行。
8.6热备用是指设备断路器断开，而隔离刀闸仍在合闸位置。
无特殊要求，设备保护均应在运行状态。
8.7冷备用是指电气设备的断路器断开，其两侧隔离刀闸和相关接地刀闸处于断开位置。
8.8检修指设备所有断路器、隔离刀闸均断开，挂号接地线或合上接地刀闸时，为检修状态。
光伏组件运行规程1.范围本标准规定了光伏组件的运行、维护、事故处理。
本标准适用于光伏组件运行维护管理。
2.规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9535地面用晶体硅光伏组件设计鉴定GB/50797光伏发电站设计规程GB/T50796光伏发电工程验收规范GB/T29320光伏电站太阳跟踪系统技术要求CQC33-462192光伏组件用接线盒认证规则设备产品使用说明书及有关技术文件。
3.技术参数表格表3-1一期1#-20#方阵多晶硅电池组件性能参数表编号项目名称数据数据1太阳电池种类多晶硅组件多晶硅组件2太阳电池组件型号TPB156X156-60-P JKM-260P603组件标准峰值参数3.1标准功率（W）2552603.2额定电压（V）30.431.13.3额定电流（A）8.398.373.4短路电流（A）8.928.983.5开路电压（V）37.738.1编号项目名称数据数据4组件效率5可耐系统最大电压（V）100010006外形尺寸（mm）1640×992×401640×992×45 7重量（kg）19.519.5825年功率衰降<20%<20%9生产厂家日地晶科表3-2二期1#-12#方阵多晶硅电池组件性能参数表编号项目名称数据数据数据1太阳电池种类多晶硅组件多晶硅组件多晶硅组件2太阳电池组件型号YHNE-P6-260-60STP260-20/WEM TK-260P6-603组件标准峰值参数3.1标准功率（W）2602602603.2额定电压（V）30.5930.931.1 3.3额定电流（A）8.508.428.35 3.4短路电流（A）9.078.898.92 3.5开路电压（V）38.1637.737.54组件效率5可耐系统最大电压（V）1000100010006外形尺寸（mm）1640×992×351640×992×351640×992×35 7重量（kg）1918.2825年功率衰降<20%<20%<20% 9生产厂家江苏银环无锡尚德安徽天康4.运行规程4.1一般规定。
4.1.1光伏组件在运行中不得有物体长时间遮挡。
4.1.2光伏组件表面出现玻璃破裂或热斑，背板灼焦，颜色明显变化、光伏组件接线盒变形扭曲开裂或烧损、接线端子无法良好连接时，应及时进行更换。
