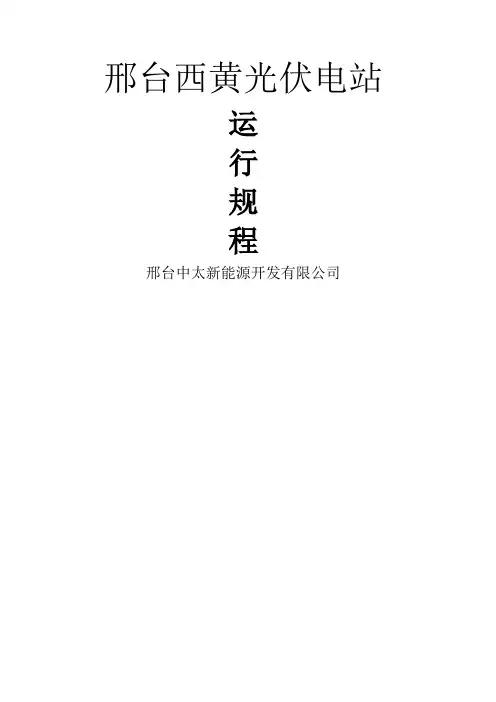

邢台西黄光伏电站运
行
规
程
邢台中太新能源开发有限公司
目录
第一篇运行总则 2
第二篇光伏组件运行规程 10
第三篇直流配电柜及汇流箱运行规程 15
第四篇逆变器运行规程 19
第五篇变压器运行规程 24
第六篇开关站设备运行规程 36
第七篇无功补偿装置流程 40
第八篇继电保护及自动装置运行规程 50
第九篇计算机监控系统运行规程 54
第十篇通讯系统运行规程 56
第十一篇直流控制电源运行规程 59
第十二篇交流控制电源（UPS）的运行规程 62
第十三篇光功率预测系统运行规程 64
运行总则
1.范围
本规程规定了光伏电站的运行、操作、维护、事故处理的基本原则。
本规程适用于邢台西黄光伏电站。
2.运行规定
2.1电站基本情况
2.1.1电站概况
邢台西黄光伏电站位于邢台县西黄村镇西尚家庄村西。电站由 20 个 1MWp 多晶硅电池发电方阵组成。每1MWp太阳能电池发电方阵通过对应的2台500KW 逆变器（共 40 台）经1000KVA升压箱式变（共 20 台）升压后汇至场内由 1#、2#两条35kV 集电线路，输送至汇集站 35KV 母线，通过出线断路器334开关单回35KV线路接入110KV塔西站35KV侧母线3432开关并入系统。塔黄线采用架空线路线路总长约5KM。电站采用分区发电，集中并网方式。电站由交流 35 KV、 10 KV、 0.4 KV、 0.27KV，直流 220V 电压等级组成。
2.1.2电网调度管理范围
2.1.2.1西黄光伏电站本期新建的总容量为20MWP的太阳能电池组件方阵为省调调度设备。站内变压器、汇流箱等除太阳能电池组件方阵外的一、二次设备为西黄光伏电站调度设备。
2.1.2.2西黄光伏电站的35KV并网线路，334并网线保护为地调调度管理设备，西黄光伏电站334开关为西黄光伏电站调度管理，地调许可设备。
2.1.2.3电站内除省掉、地调调度及许可外的其他设备由电站自行管理。
2.1.2.4西黄光伏电站并网开关命名由地调下发，邢台中太新能源开发有限责任公司执行。
2.1.3运行方式的规定
2.1.
3.1一次系统开关、隔离开关、接地刀闸名称编号
332：1#集电线路断路器
333：2#集电线路断路器
334：光伏电站出线断路器
330：无功补偿装置（SVG）35KV断路器
331：接地变35KV断路器
31-7: 35KVPT避雷器隔离开关
2.1.
3.2正常方式
方阵电池组件、汇流箱、直流柜、逆变器、数据采集柜、箱变、汇流箱、无功补偿装置、接地变压器及其自动装置、保护全部投入运行； 35KV汇集站334出线断路器、 1#集电线路断路器332、 2#集电线路断路器333、无功补偿装置（SVG）断路器330、 35KVPT避雷器隔离开关31-7均投入运行。 35KV系统自动装置、继电保护及计算机监控系统全部投入运行。保护、自动装置、计算机监控系统、电能计量系统、光功率预测、生产管理系统应投入运行。
正常情况下由站用电源为主电源供电方式，主电源故障时，投入备用电源。
2.1.
3.3特殊方式
送出线路停电时，全站停发。变压器停运时所对应的升压站母线停运。任一进线断路器发生故障时，所带光伏发电阵列逆变器及箱变停运。
2.2管理规定
2.2.1新设备的投运或设备大修后投运前，必须有完整的技术资料及相关实验
2.2.2继电保护.自动装置定值及计算机内部参数，未经许可不得擅自更改。如需进行整定和更改时按照保护管理规定执行。
2.3运行管理
2.3.1运行中发生的重要异常情况，当班值长应按照相关规定向上级调度部门进行汇报，并及时向主管部门及领导进行汇报。
2.3.2当班值长必须服从上级电力调度机构的调度。网、省、地调调管的设备，未过网、省、地调值班调度员的指令，均不得自行操作，但危及人身和设备安全的情况可不待调令进行操作，事后必须向相关调度部门汇报。
2.3.3当班值长在接受调令时，必须主动复诵并核对无误，调令执行完毕后必须立即向下达指令的值班调度员报告执行情况和时间。
2.3.4当班值长在接受调令及进行其他业务联系时应做详细记录并录音，同时必须使用规范的调度术语。
3.倒闸操作的原则及规定
3.1原则
3.1.1变电设备的倒闸操作必须严格遵守《电力安全工作规程》、调度规程等有关规程规定，
3.1.2电气设备停、送电操作原则：停电操作时，先停一次设备，后停保护、自动装置。送电操作时，先投入保护、自动装置，后投入一次设备。
3.1.3一次设备倒闸操作过程中，保护及自动装置必须在投入状态。
3.1.4设备停电时，先拉开设备各侧断路器，然后拉开断路器两侧隔离刀闸；设备送电时，先合上断路器两侧隔离刀闸，后合上该设备断路器。
3.1.5设备停电时，停电顺序是从负荷侧（厂内为负荷侧）逐步向电源侧（线路）操作；设备送电时，送电的顺序是从电源侧逐步向负荷侧操作：严禁带负荷拉、合隔离刀闸。
3.1.6投入接地刀闸或装设接地线前，必须检查接地刀闸两侧隔离刀闸（断路器）在拉开（分闸）状态，应进行验电，确认无电压后方可投入接地刀闸或装设接地线。
3.1.7倒闸操作中发生断路器或隔离刀闸拒动时，应查明原因后方可进行操作，不得随意解除闭锁
3.1.8下列操作可以不填写倒闸操作票，但必须做好相关运行记录。
3.1.8.1事故处理。
3.1.8.2断开或合上断路器的单一操作。
3.1.8.3拆除或拉开全站仅有的一组接地线或接地刀闸。
3.2规定
3.2.1一般规定
3.2.1.1在执行倒闸操作时，操作人应先根据操作票在系统图上模拟倒闸操作，模拟操作无误后，由当值值长下达操作命令后方可执行。
3.2.1.2倒闸操作应由两人进行，一人操作一人监护。
3.2.1.3操作时，必须先核对设备的名称和编号，并检查断路器、隔离刀闸、自动装置的状态，操作中，必须执行监护制度和复诵制度，每操作完一项即由监护人在操作前面画“??”
3.2.1.4倒闸操作中发生任何疑问，必须立即停止操作，并向当班值长询问情况后在进行操作，不得擅自更改操作票操作顺序，操作票在执行过程中不得漏项、跳项、添项。
