FPGA逻辑设计基础

fpga工程师基础知识FPGA工程师基础知识FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有灵活性和可重构性，被广泛应用于数字电路设计和开发中。

作为一名FPGA工程师，掌握基础知识是至关重要的。

本文将介绍FPGA工程师所需的基础知识，包括FPGA的概念、工作原理、开发流程以及相关工具和技术。

一、FPGA的概念FPGA是一种可编程逻辑器件，它由一系列可编程逻辑门、存储单元和输入/输出接口组成。

与传统的固定逻辑电路不同，FPGA可以根据用户的需求进行编程，实现各种功能和逻辑运算。

FPGA的灵活性使其成为数字电路设计和开发中的重要工具。

二、FPGA的工作原理FPGA的基本单元是可编程逻辑门，如与门、或门、非门等。

这些逻辑门可以通过编程连接起来，形成复杂的逻辑电路。

FPGA中的存储单元用于存储逻辑电路的状态和数据。

通过配置FPGA中的逻辑门和存储单元，可以实现所需的功能。

FPGA的工作原理可以简单描述为以下几个步骤：1. 设计：首先，FPGA工程师需要使用HDL（硬件描述语言）如VHDL或Verilog来描述所需的逻辑电路。

设计包括逻辑电路的功能、输入输出接口和时序要求等。

2. 综合：设计完成后，需要使用综合工具将HDL代码转换为逻辑门级的表示。

综合工具将根据目标FPGA的特性和约束生成逻辑网表。

3. 布局与布线：在布局阶段，将逻辑网表映射到FPGA芯片的物理结构上。

在布线阶段，将逻辑网表中的逻辑门通过可编程连接资源连接起来。

4. 配置：配置是将设计好的逻辑电路下载到FPGA芯片上的过程。

FPGA芯片内部有一块非易失性存储器（通常是SRAM），用于存储逻辑电路的配置信息。

5. 运行：配置完成后，FPGA开始运行用户设计的逻辑电路。

FPGA 的输入和输出通过引脚与外部电路连接。

三、FPGA开发流程FPGA的开发流程通常包括以下几个步骤：1. 确定需求：明确所需的功能和性能要求。

fpga逻辑设计方案报告FPGA逻辑设计方案报告一、引言FPGA（Field-Programmable Gate Array，现场可编程门阵列）是一种可编程数字逻辑器件，具有灵活性和可重构性。

FPGA的设计涉及到逻辑电路设计、时序设计和综合优化等方面。

本报告旨在介绍FPGA逻辑设计方案的基本原理和方法。

二、FPGA逻辑设计基础1. FPGA架构：FPGA由可编程逻辑单元（CLB）、输入输出模块（IOB）和可编程互连资源（Interconnect）构成。

CLB是FPGA 中最基本的逻辑单元，包含查找表（LUT）、寄存器和多路选择器等。

IOB用于与外部设备进行数据交换。

Interconnect用于连接CLB和IOB，实现不同逻辑单元之间的互连。

2. FPGA编程语言：常见的FPGA编程语言包括VHDL和Verilog。

这些语言提供了描述数字逻辑电路的方式，可以通过编写代码来实现逻辑功能。

三、FPGA逻辑设计流程1. 需求分析：明确设计的功能和性能要求，确定逻辑电路的输入输出接口。

2. 模块划分：将整个设计任务划分为多个模块，每个模块负责实现一个特定的功能。

3. 逻辑设计：使用FPGA编程语言编写每个模块的逻辑电路描述。

在描述中使用逻辑门、寄存器、多路选择器等基本元件，通过组合和时序逻辑的方式实现所需功能。

4. 综合优化：对逻辑电路进行综合，将高级语言描述转化为逻辑门级的电路描述。

综合优化包括逻辑优化、时序优化和面积优化等。

5. 时序设计：对逻辑电路进行时序约束的设置，确保信号的传输满足时序要求。

时序设计包括时钟频率、时钟分频、时钟延迟等方面的考虑。

6. 布局布线：将逻辑电路映射到FPGA的物理资源上。

布局布线包括逻辑单元的位置分配和信号线的路径规划。

7. 静态时序分析：对布局布线后的电路进行时序分析，检查是否满足时序要求。

8. 配置生成：将逻辑电路的配置位流生成，用于配置FPGA芯片。

9. 下载与验证：将配置位流下载到FPGA芯片中，通过验证测试确保设计满足功能和性能要求。

如何入门FPGAFPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，可以按需编程、配置和重构。

学习和掌握FPGA技术对于想要从事数字电路设计、嵌入式系统开发、通信系统设计等领域的人来说非常有价值。

以下是如何入门FPGA的步骤和建议。

1.学习数字电路基础知识：在学习FPGA之前，了解数字电路的基础知识将非常有帮助。

理解基本的逻辑门（与门、或门、非门等）和组合逻辑电路、时序逻辑电路的概念和工作原理。

可以通过读书、参加相关的课程或在线学习平台来学习这些基础知识。

2. 了解FPGA的工作原理：FPGA是由大量的可编程逻辑单元（Look-up Tables，LUTs）和触发器（Flip-Flops，FFs）组成的。

学习FPGA的基本结构和原理，涉及到配置位文件（Configuration Bitstream）的生成和加载，以及时钟、信号输入输出等方面的知识。

4. 学习HDL编程语言：FPGA编程使用的主要是硬件描述语言（Hardware Description Language，HDL），如VHDL（VHSIC Hardware Description Language）和Verilog。

选择其中一种HDL语言进行学习，并通过编写一些简单的逻辑电路代码来熟悉语法和使用方式。

6.实践项目：通过动手实践一些简单的项目，如实现基本的逻辑电路或时序电路，来巩固所学的知识。

可以在官方的开发工具中找到一些示例项目，并根据自己的兴趣和学习目标来选择适合自己的项目。

7.参加培训或课程：如果有条件的话，参加FPGA相关的培训或课程可以帮助深入理解FPGA的概念和应用。

有些在线学习平台也提供了一些免费或付费的FPGA课程，可以根据自己的需要选择适合自己的课程。

8.参考资料和社区支持：在学习FPGA的过程中，参考相关的书籍、教程、文档和网上资料很重要。

此外，加入FPGA相关的技术论坛或社区，与其他的FPGA爱好者和专业人士交流和分享经验，可以帮助解决问题和扩展自己的知识。

F PG A基础知识(总14页) -CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除（一）查找表LUT和编程方式第一部分：查找表LUTFPGA是在PAL、GAL、EPLD、CPLD等可编程器件的基础上进一步发展的产物。

它是作为ASIC领域中的一种半定制电路而出现的，即解决了定制电路的不足，又克服了原有可编程器件门电路有限的缺点。

由于FPGA需要被反复烧写，它实现组合逻辑的基本结构不可能像ASIC那样通过固定的与非门来完成，而只能采用一种易于反复配置的结构。

查找表可以很好地满足这一要求，目前主流FPGA都采用了基于SRAM工艺的查找表结构，也有一些军品和宇航级FPGA采用Flash或者熔丝与反熔丝工艺的查找表结构。

通过烧写文件改变查找表内容的方法来实现对FPGA的重复配置。

根据数字电路的基本知识可以知道，对于一个n输入的逻辑运算，不管是与或非运算还是异或运算，最多只可能存在2n种结果。

所以如果事先将相应的结果存放于一个存贮单元，就相当于实现了与非门电路的功能。

FPGA的原理也是如此，它通过烧写文件去配置查找表的内容，从而在相同的电路情况下实现了不同的逻辑功能。

查找表（Look-Up-Table）简称为LUT，LUT本质上就是一个RAM。

目前FPGA中多使用4输入的LUT，所以每一个LUT可以看成一个有4位地址线的RAM。

当用户通过原理图或HDL语言描述了一个逻辑电路以后，PLD/FPGA开发软件会自动计算逻辑电路的所有可能结果，并把真值表（即结果）事先写入RAM，这样，每输入一个信号进行逻辑运算就等于输入一个地址进行查表，找出地址对应的内容，然后输出即可。

下面给出一个4与门电路的例子来说明LUT实现逻辑功能的原理。

例1-1给出一个使用LUT实现4输入与门电路的真值表。

从中可以看到，LUT具有和逻辑电路相同的功能。

实际上，LUT具有更快的执行速度和更大的规模。

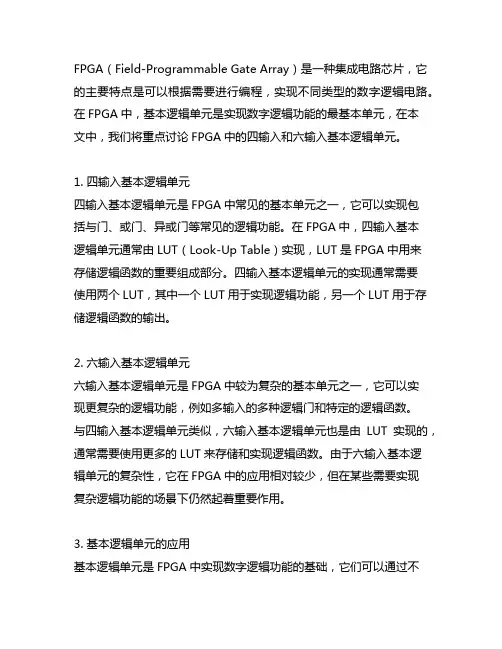

FPGA（Field-Programmable Gate Array）是一种集成电路芯片，它的主要特点是可以根据需要进行编程，实现不同类型的数字逻辑电路。

在FPGA中，基本逻辑单元是实现数字逻辑功能的最基本单元，在本文中，我们将重点讨论FPGA中的四输入和六输入基本逻辑单元。

1. 四输入基本逻辑单元四输入基本逻辑单元是FPGA中常见的基本单元之一，它可以实现包括与门、或门、异或门等常见的逻辑功能。

在FPGA中，四输入基本逻辑单元通常由LUT（Look-Up Table）实现，LUT是FPGA中用来存储逻辑函数的重要组成部分。

四输入基本逻辑单元的实现通常需要使用两个LUT，其中一个LUT用于实现逻辑功能，另一个LUT用于存储逻辑函数的输出。

2. 六输入基本逻辑单元六输入基本逻辑单元是FPGA中较为复杂的基本单元之一，它可以实现更复杂的逻辑功能，例如多输入的多种逻辑门和特定的逻辑函数。

与四输入基本逻辑单元类似，六输入基本逻辑单元也是由LUT实现的，通常需要使用更多的LUT来存储和实现逻辑函数。

由于六输入基本逻辑单元的复杂性，它在FPGA中的应用相对较少，但在某些需要实现复杂逻辑功能的场景下仍然起着重要作用。

3. 基本逻辑单元的应用基本逻辑单元是FPGA中实现数字逻辑功能的基础，它们可以通过不同的连接和编程方式实现各种复杂的逻辑功能。

在实际应用中，工程师们可以通过合理地设计和编程基本逻辑单元，实现各种数字电路的功能，如算术运算、状态机、数据处理等。

基本逻辑单元的灵活性和可编程性使得FPGA在数字系统设计和数字信号处理领域具有广泛的应用前景。

4. 基本逻辑单元的优化针对FPGA中的基本逻辑单元，工程师们一直在进行各种优化和改进，旨在提高逻辑单元的性能、降低功耗和减小面积。

一种常见的优化方式是通过更高级别的综合和布局工具来改进逻辑单元的性能。

另外，还有一些专门针对逻辑单元的优化技术，例如逻辑混合、时序优化等。

文章标题：深入探索FPGA自学笔记—设计与验证1. 引言在当今数字电子技术发展日新月异的背景下，FPGA（Field Programmable Gate Array）作为一种可编程逻辑器件，已经成为了数字电子系统设计中不可或缺的组成部分。

作为一名FPGA自学者，要想真正掌握FPGA的设计与验证，需要深入探索其原理和应用。

本文将结合个人实践经验，从理论到实践，从简单到复杂，深入探讨FPGA自学笔记中设计与验证的要点。

2. FPGA基础知识概述我们需要了解FPGA的基本结构和工作原理。

FPGA由一系列可编程逻辑单元、可编程连通网络和输入/输出模块组成。

当我们在FPGA中设计一个数字电路时，实际上是在配置这些逻辑单元的连接关系，实现特定功能。

了解FPGA的基础知识对于理解设计与验证至关重要。

3. 设计与验证的流程在进行FPGA设计与验证时，我们需要遵循一定的流程。

我们需要对设计进行规划和分析，确定所需功能和性能指标。

在进行RTL （Register Transfer Level）级设计时，需要对数字电路进行建模和仿真，验证其功能和时序约束。

接下来，我们需要将设计综合成逻辑电路，并进行布局布线。

通过验证工具对设计进行仿真和验证，确保其符合预期的功能和性能要求。

4. FPGA设计的关键技术在进行FPGA设计时，有一些关键的技术是不可或缺的。

我们需要掌握Verilog或VHDL等硬件描述语言，以便进行RTL级设计和仿真。

对于复杂的FPGA设计，我们还需要了解时序约束、时钟域划分等关键技术，确保设计的稳定性和可靠性。

5. FPGA验证方法与工具在FPGA设计完成后，验证同样是至关重要的环节。

我们可以利用仿真工具对设计进行功能验证和时序约束验证。

基于FPGA原型验证评台也是一种有效的验证方法，通过将设计加载到实际FPGA硬件中，验证其在实际环境下的功能和性能。

6. 个人观点与理解通过自学FPGA设计与验证的过程，我深刻理解了数字电子系统设计的复杂性和挑战性。

FPGA学习步骤FPGA（Field-Programmable Gate Array）是可编程逻辑器件的一种，它具有高度可编程性和灵活性，被广泛应用于数字电路设计和嵌入式系统开发。

学习FPGA可以使我们了解数字电路的原理和设计方法，并能够利用FPGA开发和优化各种应用。

下面是一个FPGA学习的步骤，帮助你逐步了解FPGA的原理和应用。

步骤1：掌握数字电路基础知识FPGA是用于设计数字电路的器件，因此首先需要掌握数字电路的基础知识。

学习数字电路的基本逻辑门、布尔代数和组合逻辑电路等概念，理解时序电路、存储器和状态机等高级概念。

步骤2：了解FPGA的原理和架构学习FPGA的原理和架构有助于理解FPGA是如何实现数字电路的。

学习FPGA的片上资源，如查找表、触发器和运算器等，以及FPGA的内部连接结构。

还可以探索FPGA的编程方式，包括寄存器传输级综合（RTL）和硬件描述语言（HDL）等。

步骤3：学习硬件描述语言（HDL）硬件描述语言是FPGA设计的基础，通常使用的HDL是Verilog和VHDL。

学习HDL的语法和基本结构，并掌握如何使用HDL描述数字电路。

可以通过书籍、在线教程和实践项目等方式学习HDL。

步骤4：使用FPGA开发工具步骤5：完成简单的FPGA设计项目开始进行一些简单的FPGA设计项目，如实现基本的逻辑门、组合逻辑电路和时序电路等。

通过这些项目，学会如何使用HDL描述和实现数字电路，如何利用FPGA的资源和工具进行设计和优化。

步骤6：进阶学习FPGA应用进一步学习FPGA的应用，例如数字信号处理（DSP）、图像处理、通信系统和嵌入式系统等。

根据自己的兴趣和需求选择相应的应用领域，并实践相关项目。

学习如何使用FPGA实现更复杂的功能和算法，并了解相应的设计方法和技术。

步骤7：参加竞赛或项目参加FPGA设计竞赛或实际项目有助于提升自己的FPGA设计能力。

通过参赛或项目，可以锻炼自己的团队合作能力和解决问题的能力，并将学到的知识应用到实际应用中。

新手的FPGA学习必备的四个基础知识详解FPGA已成为现今的技术热点之一，无论学生还是工程师都希望跨进FPGA 的大门。

网络上各种开发板、培训班更是多如牛毛，仿佛在告诉你不懂FPGA你就OUT 啦。

那么我们要玩转FPGA必须具备哪些基础知识呢？下面我们慢慢道来。

（一）要了解什么是FPGA既然要玩转FPGA，那我们首先最重要的当然是要了解什么FPGA。

FPGA （Field-Programmable Gate Array），即现场可编程门阵列。

看到编程两个字码农就笑了，不就是编程嘛，那可是我们的强项。

且慢，此编程非彼编程。

一定要把FPGA的编程和软件编程区分开来。

软件的编程，处理器会逐条的把语言翻译成各种控制信号，去控制内部电路完成一个个运算或操作。

那么FPGA的编程是怎么实现的呢？无论Altera家还是Xlinix家的FPGA，叫法有什么差异，基本单元都相似，都是由真值表和D触发器构成。

改变真值表的值就改变了逻辑功能，再通过和D触发器组合来实现任何时序逻辑。

所以我们对FPGA的编程，实际上就是去修改这些真值表和连接关系，使他们组成一张专门的真值表，去实现特定的功能。

这和软件编程一步步运行程序有本质的区别。

要想玩转FPGA，就必须理解FPGA内部的工作原理，学习如何利用这些单元实现复杂的逻辑设计。

（二）正确理解HDL语言HDL（Hardware DescripTIon Language），硬件描述语言。

通过名称我们能看出来，HDL 语言是一种描述语言，这一点和C语言是有本质区别的。

正确理解描述的含义，对学好HDL语言很有帮助。

HDL语言只是用文本的方式把硬件电路描述出来。

我们在阅读HDL 程序的时候，在脑子里应该能反映出一个完整的硬件电路结构。

从另一方面说，我们在编写HDL语言之前，就已经对要实现的电路有清晰的概念。

所以HDL语言只是一个描述我们头脑中具体电路的工具，玩转FPGA的根本不是语言而是逻辑电路设计。

可编程逻辑设计基础(总25页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、实验目的a)了解可编程数字系统设计的流程b)掌握 Quartus 软件的使用方法c)掌握竞争和冒险的基本概念和电路时延分析方法二、实验原理1.实验内容观察并记录实验箱上的FPGA 型号，新建一个Project，器件选用实验箱上的 FPGA；硬木课堂的FPGA型号是cyclone 4 EP4CE6F17C8N，由于quartus2 不能提供对于该芯片的仿真支持，故选用cyclone3 EP3C5E144C8作为仿真芯片建立project2、实验内容用“AND2”和“XOR”器件设计一个 1 位半加器，并用功能仿真进行验证；输入输出信号：A、B分别表示输入的两位加数，S表示输出的和数，C表示输出的进位。

根据信号列出真值表：A B S C0000011010101101根据真值表得出逻辑表达式：S = A xor BC = AB根据逻辑表达式作出原理图：功能仿真：首先通过然后为信号分配管脚进行全编译通过编写波形文件生成simulationnetlist开始功能仿真校验真值表与实际功能无误3、点击“File”“Create/Update”“Create Symbol File for Current File”菜单项，将 1 位半加器封装成元件。

新建一个原理图文件，调用 2 个半加器实现一个 1 位全加器，并用功能仿真进行验证；输入输出信号：Ai Bi Ci-1分别表示两个加数与低位进位，Si表示和数 Ci表示进位列出真值表：Ai Bi Ci-1Si Ci0000000110010100110110010101011100111111得出逻辑表达式:Si = Ai xor Bi xor Ci-1Ci = AB’Ci-1+A’BCi-1+AB = AB + Ci-1 * AxorB作出用两个半加器的原理图功能仿真:与真值表符合4、将 1 位全加器封装成元件，新建原理图文件，调用 4 个全加器实现一个 4 位行波加法器，用功能仿真进行验证，用“Tools”“Netlist Viewers”“RTL Viewer”查看电路综合结果；输入输出信号：Ai Bi Ci-1分别表示第i位两个加数与i-1位进位，Si表示第i位和数 Ci表示第i位进位列出真值表：Ai Bi Ci-1Si Ci0000000110010100110110010101011100111111得出逻辑表达式:Si = Ai xor Bi xor Ci-1Ci = AB’Ci-1+A’BCi-1+AB = AB + Ci-1 * AxorB原理图：使用4个全加器易得第0位进位信号接地，然后依次串联即可得到行波4位加法器功能仿真：由于低位进位信号只与低位的加数与次低位信号有关，因此逐位验证功能，即固定低位进位信号测试功能，分四次测试第0位（最低位）第1位第2位第3位（最高位）与实际功能符合RTL Viewer显示的电路综合结果；5、适配编译，用“Tools”“Netlist Viewers”“Technology Map Viewer”查看电路 Map 结果；用“Tools”“Chip Planner”查看器件适配结果；Technology Map Viewer显示的电路map结果Chip Planner显示的器件适配结果6、将 4 位全加器下载到实验箱，连接逻辑电平开关进行功能验证7、对 1 位半加器，进行时序仿真，并做时延分析，可参考预备知识相关内容编写好波形文件后（A 20NS B 40NS）进行时序仿真AB从10变为01时由于AS FR = AC FF =BS RF = BC RR=所以 B信号的上升传到SC时A信号的下降还未传递过来，因此会S 会出现短暂的低电平C是高电平C的宽度S的宽度AB从“01”变为“11”时由于AC RR= AS RF= 因此C的上升要优先于S 的下降出现SC的11态，后稳定于01，宽度为AB由11变为00时，AC FF = BC FF = 实际显示经由后C由1变为0AS FF= BS FR = 因此产生一个宽度为148ps的高电平8、对 1 位全加器，进行时序仿真，并做时延分析，要求：Progagation Delay显示的各输入对输出的时延a)测量 A 第 1~4 个上升沿到对应的的 S 输出之间的延迟时间；第一个第二个第三个第四个b)对输出 S 的毛刺进行测量和分析；图中可见当AiBi从10变为01时由于B的RF = A的FR = 所以B的变化先影响Si，因此Si出现一个尖刺的低电平宽度为546psAiBiCi-1从110变为001时由于B FR = A 的FF = 所以Si 会先变为短暂的高电平后恢复低电平直到Ci-1 的RR=响应后才会变为稳定的高电平毛刺宽度高电平311ps低电平c)对输出 C 的毛刺进行测量和分析；AiBi从10变为01时由于Bi RR=快于Ai的FF=因此Ci会出现一个短暂的高电平毛刺宽度：386psd)对测得的时延结果进行分析BiCi-1=00 Ai 0-1与表中Ai对Si RR = 非常接近AiCi-1=00 Bi 0-1与表中Bi对Si RR = 相等AiBi=00 Ci-1 0-1与表中Ci-1对Si RR = 相等BiCi-1=10 Ai 0-1与表中Ai 对Ci RR = 相等AiCi-1=10 Bi 0-1与表中Bi 对Ci RR = 相等AiBi=10 Ci-1 0-1与表中Ci-1对Ci RR = 相等9、对 4 位全加器，进行时序仿真，并做时延分析，要求：Progagation Delay显示的各输入对输出的时延e)测量Cin=“0”，B=“0111”， A 从“0000”-“0001” 所对应输出S3的时延；如图A0由0-1后，经由S3由0-1与表对应f)测量Cin=“0”，B=“0110”， A 从“0000”-“0010” 所对应输出S3的时延；如图 A1由0-1后，经由 S3由0-1 与表对应g)测量Cin=“0”，B=“0100”， A 从“0000”-“0100” 所对应输出S3的时延；如图 A2由0-1后，后S3由0-1 与表对应h)测量Cin=“0”，B=“0000”， A 从“0000”-“1000” 所对应输出S3的时延；如图 A3由0-1后，后S3由0-1 与表对应i)测量Cin=”0”-“1”，B=“0000”， A 从“0000”-“0111” 所对应输出 S3的时延；如图 Cin由0-1后，后S3由0-1 与表对应j)测量Cin=“0”，B=“1111”， A 从“0000”-“0001” 所对应输出Cout的时延；如图A0由0-1后，经由 Cout由0-1与表对应k)测量Cin=“0”，B=“1110”， A 从“0000”-“0010” 所对应输出Cout的时延；如图A1由0-1后，经由 Cout由0-1与表对应l)测量Cin=“0”，B=“1100”， A 从“0000”-“0100” 所对应输出Cout的时延；如图A2由0-1后，经由 Cout由0-1与表对应m)测量Cin=“0”，B=“1000”， A 从“0000”-“1000” 所对应输出Cout的时延；如图A3由0-1后，经由 Cout由0-1与表对应n)测量Cin=”0”-“1”，B=“1000”， A 从“0000”-“0111” 所对应输出 Cout的时延；如图Cin由0-1后，经由 Cout由0-1与表对应o)对测得的时延结果进行分析见上述各条三、实验仪器Quartus 2 sp2web四、实验记录下载后的程序未发生故障在时序仿真测量时延时偶有发生与delay表相差的情况，未能解决五、实验小结初步学习了可编程逻辑器件及quartus的使用，掌握了一定的时延分析方法。

FPGA架构设计FPGA架构设计是指针对可编程逻辑器件（FPGA）的硬件设计进行的一系列决策和规划。

这个过程涵盖了FPGA的整体结构、内部资源的分配以及与外部系统的接口等方面。

在FPGA架构设计过程中，需要充分考虑系统需求、性能优化、资源利用以及可扩展性等因素。

下面将从这几个方面详细介绍FPGA架构设计。

首先，系统需求是FPGA架构设计的基础。

在进行FPGA架构设计之前，需要明确所要实现的系统功能，并对系统性能要求进行明确。

例如，如果需要设计一个用于数字信号处理的FPGA系统，那么在架构设计过程中需要考虑到系统的处理速度、数据通路的宽度、数据存储器的大小等因素。

系统需求的明确可以帮助指导后续的FPGA架构设计和优化工作。

其次，性能优化是FPGA架构设计的重要目标。

FPGA作为可编程逻辑器件，并不拥有像ASIC芯片那样的固定功能和结构。

因此，在架构设计过程中可以通过合理的资源分配和优化来提高FPGA系统的性能。

例如，可以将不同的逻辑模块分配到不同的FPGA片上，从而实现并行处理，提高系统的运算速度；可以使用流水线等技术来优化数据通路，减少处理延迟；可以通过合理的数据缓存和存储器设计来提高系统的存储容量和访问速度等。

资源利用也是FPGA架构设计的重要考虑因素之一、FPGA具有有限的逻辑单元、存储单元和输入输出引脚等资源。

在进行架构设计时，需要合理分配这些资源，使得系统能够满足所要求的功能和性能。

例如，可以对逻辑单元进行复用，通过合理的逻辑电路设计来减少资源的占用；可以使用多层级存储器结构来提高存储单元的利用效率；可以使用高速IO接口来提高数据传输的效率等。

此外，可扩展性也是FPGA架构设计的重要考虑因素之一、随着技术的发展和需求的变化，FPGA系统可能需要进行升级或扩展。

因此，在进行FPGA架构设计时需要考虑到系统的可扩展性。

例如，可以预留一部分未使用的逻辑单元、存储单元和IO引脚等资源，以备将来的需求扩展；可以使用模块化的设计方法，将系统划分为多个子模块，以方便后续的扩展和替换；可以使用标准接口和协议，以便于与其他系统的接口和互操作等。

数字电子技术基础FPGA开发与设计习题数字电子技术在现代电子领域中扮演着重要的角色。

而在数字电子技术的学习过程中，FPGA开发与设计是一项重要的技能。

本文将介绍数字电子技术基础FPGA开发与设计的习题，帮助读者更好地理解和掌握相关知识。

习题一：逻辑电路设计1. 设计一个基于FPGA的4位二进制加法器。

输入为两个4位二进制数，输出为它们的和（包括进位位）。

2. 设计一个基于FPGA的3位二进制比较器。

输入为两个3位二进制数，输出为它们之间的大小关系（大于、小于或等于）。

3. 设计一个基于FPGA的4位BCD码转换器。

输入为一个4位二进制数，输出为其对应的BCD码。

习题二：有限状态机设计1. 设计一个基于FPGA的简单的3位计数器。

当计数值为0、1、2和3时，分别输出对应的状态（00、01、10和11）。

2. 设计一个基于FPGA的状态机来模拟红绿灯的控制。

其中，红灯、黄灯和绿灯分别持续亮3秒、1秒和4秒。

3. 设计一个基于FPGA的状态机来控制一个电梯的运行。

其中，电梯有三个楼层（0、1和2），按钮用于选择要去的楼层，状态机需实现电梯的上升、下降和停止。

习题三：存储器设计1. 设计一个基于FPGA的简单存储器，能够存储8个8位数据。

通过地址输入选择要读取或写入的数据。

2. 设计一个基于FPGA的缓冲存储器，能够接收一个8位数据，并在收到有效指令后，将数据写入存储器指定的地址。

3. 设计一个基于FPGA的计数器，并将计数值存储在存储器中。

使用FPGA内部存储器模块来实现存储功能。

习题四：时序逻辑设计1. 设计一个基于FPGA的同步计数器，使用时钟信号驱动计数器递增，并将计数值显示在数码管上。

2. 设计一个基于FPGA的分频器，将输入时钟信号的频率分成4等分，并使用LED灯显示分频后的信号状态。

3. 设计一个基于FPGA的交通信号灯控制器。

使用时钟信号和状态机实现交通信号灯的循环运行。

以上习题涵盖了数字电子技术基础FPGA开发与设计的各个方面，包括逻辑电路设计、有限状态机设计、存储器设计和时序逻辑设计。
