FPGA设计基础可编程逻辑器件

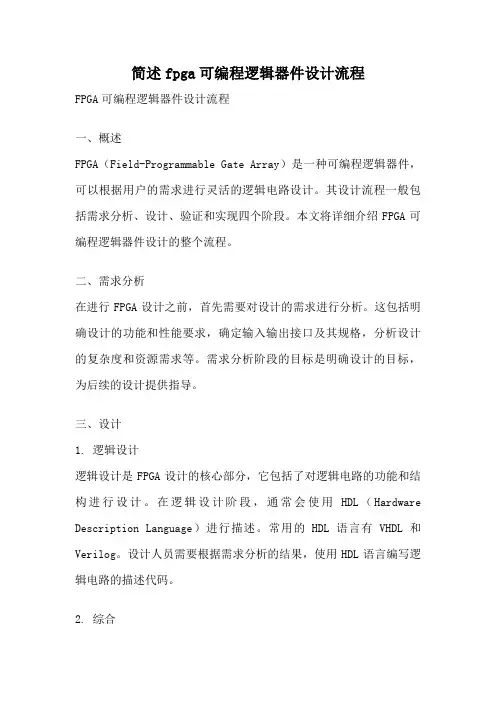

简述fpga可编程逻辑器件设计流程FPGA可编程逻辑器件设计流程一、概述FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，可以根据用户的需求进行灵活的逻辑电路设计。

其设计流程一般包括需求分析、设计、验证和实现四个阶段。

本文将详细介绍FPGA可编程逻辑器件设计的整个流程。

二、需求分析在进行FPGA设计之前，首先需要对设计的需求进行分析。

这包括明确设计的功能和性能要求，确定输入输出接口及其规格，分析设计的复杂度和资源需求等。

需求分析阶段的目标是明确设计的目标，为后续的设计提供指导。

三、设计1. 逻辑设计逻辑设计是FPGA设计的核心部分，它包括了对逻辑电路的功能和结构进行设计。

在逻辑设计阶段，通常会使用HDL（Hardware Description Language）进行描述。

常用的HDL语言有VHDL和Verilog。

设计人员需要根据需求分析的结果，使用HDL语言编写逻辑电路的描述代码。

2. 综合综合是将HDL代码转化为FPGA可编程逻辑单元的过程。

综合工具会根据HDL代码中的逻辑描述，生成与FPGA器件相对应的逻辑网表。

综合的目标是将抽象的逻辑电路描述转化为具体的逻辑门级电路的表示，以便后续的布局和布线。

3. 时序分析时序分析是为了确保设计在工作频率下能够正常工作。

在时序分析中，设计人员需要考虑各个逻辑电路的时序要求，包括时钟频率、延迟等，并进行时序优化，以满足设计的时序约束。

四、验证验证是FPGA设计的关键步骤，其目的是确保设计符合需求并能够正常工作。

验证可以分为功能验证和时序验证两个方面。

1. 功能验证功能验证是验证设计的功能是否满足需求的过程。

在功能验证中，设计人员需要编写测试用例，对设计进行仿真和测试。

通过比对仿真结果和预期结果，来判断设计是否满足功能要求。

2. 时序验证时序验证是验证设计的时序是否满足要求的过程。

在时序验证中，设计人员需要进行时序分析，并使用时序仿真工具对设计进行验证。

可编程逻辑器件CPLD和FPGA的特点和应用一、可编程逻辑器件(CPLD)的特点和应用：CPLD是一种具有很高逻辑容量的可编程逻辑器件，它通常由可编程逻辑单元(PLE)和可编程互连网络(PIN)组成。

CPLD的主要特点如下：1.逻辑容量大：CPLD的逻辑容量通常可以达到数千个逻辑门等效。

这使得CPLD非常适合那些需要大规模逻辑功能的应用，如控制器、通信接口和高级数学运算等。

2.可编程性强：CPLD可以通过编程操作来实现不同的逻辑功能。

它使用类似于电荷耦合器(CPL)的可编程逻辑单元来实现逻辑功能，其中每个CPL可以实现与或非门、与非门或非与门等逻辑运算。

3.器件内部拓扑复杂：CPLD具有丰富的内部互连网络，可以将各个逻辑元件之间的信号按照需要进行连接。

这使得CPLD可以实现复杂的信号处理和数据流处理功能。

4.快速重编程：CPLD可以在运行时进行在线编程，从而允许系统进行动态配置和故障恢复。

这一特点使得CPLD广泛应用于技术验证、原型设计和快速迭代开发等场景。

CPLD的应用主要集中在以下几个领域：1.控制器：CPLD可以用于实现各种控制器，如数字信号处理器(DSP)的外围控制器、数据采集/输出控制器等。

其高逻辑容量和可编程性强的特点使得CPLD非常适合这些应用场景。

2. 通信接口：CPLD可以实现多种通信协议和接口，如串行通信接口(SPI/I2C/UART)、嵌入式总线接口(PCI/USB/Ethernet)等。

这些接口在通信系统中起到了关键的作用。

3.高级数学运算：CPLD可以实现各种高级数学运算，如矩阵运算、滤波运算、FFT运算等。

这些运算对于数字信号处理(DSP)和图像处理等应用非常重要。

4.逻辑分析仪：CPLD可以实现逻辑分析仪的功能，用于捕获和分析数字信号的时序和逻辑关系。

逻辑分析仪在系统调试和故障分析中非常有用。

二、现场可编程门阵列(FPGA)的特点和应用：FPGA是一种具有大规模逻辑容量和可编程性的可编程逻辑器件。

fpga工程师基础知识FPGA工程师基础知识FPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，具有灵活性和可重构性，被广泛应用于数字电路设计和开发中。

作为一名FPGA工程师，掌握基础知识是至关重要的。

本文将介绍FPGA工程师所需的基础知识，包括FPGA的概念、工作原理、开发流程以及相关工具和技术。

一、FPGA的概念FPGA是一种可编程逻辑器件，它由一系列可编程逻辑门、存储单元和输入/输出接口组成。

与传统的固定逻辑电路不同，FPGA可以根据用户的需求进行编程，实现各种功能和逻辑运算。

FPGA的灵活性使其成为数字电路设计和开发中的重要工具。

二、FPGA的工作原理FPGA的基本单元是可编程逻辑门，如与门、或门、非门等。

这些逻辑门可以通过编程连接起来，形成复杂的逻辑电路。

FPGA中的存储单元用于存储逻辑电路的状态和数据。

通过配置FPGA中的逻辑门和存储单元，可以实现所需的功能。

FPGA的工作原理可以简单描述为以下几个步骤：1. 设计：首先，FPGA工程师需要使用HDL（硬件描述语言）如VHDL或Verilog来描述所需的逻辑电路。

设计包括逻辑电路的功能、输入输出接口和时序要求等。

2. 综合：设计完成后，需要使用综合工具将HDL代码转换为逻辑门级的表示。

综合工具将根据目标FPGA的特性和约束生成逻辑网表。

3. 布局与布线：在布局阶段，将逻辑网表映射到FPGA芯片的物理结构上。

在布线阶段，将逻辑网表中的逻辑门通过可编程连接资源连接起来。

4. 配置：配置是将设计好的逻辑电路下载到FPGA芯片上的过程。

FPGA芯片内部有一块非易失性存储器（通常是SRAM），用于存储逻辑电路的配置信息。

5. 运行：配置完成后，FPGA开始运行用户设计的逻辑电路。

FPGA 的输入和输出通过引脚与外部电路连接。

三、FPGA开发流程FPGA的开发流程通常包括以下几个步骤：1. 确定需求：明确所需的功能和性能要求。

一、实验目的通过本次实验，使学生掌握可编程逻辑器件（FPGA）的基本原理和操作方法，了解其结构特点和应用领域。

通过实验，培养学生动手实践能力和创新意识，提高学生运用FPGA进行数字系统设计和验证的能力。

二、实验原理可编程逻辑器件（FPGA）是一种高度集成的数字电路，具有可编程性、可扩展性和可重用性。

FPGA主要由可编程逻辑单元、可编程互连资源、时钟管理单元、I/O单元等组成。

通过编程，用户可以根据自己的需求定制FPGA内部逻辑结构，实现各种数字电路功能。

FPGA编程通常采用硬件描述语言（HDL），如VHDL或Verilog。

HDL描述了电路的功能和结构，通过编译和综合，生成FPGA内部的逻辑资源分配和互连关系。

实验中，我们将使用Quartus II软件进行FPGA编程和仿真。

三、实验内容1. FPGA基础操作（1）安装Quartus II软件，熟悉软件界面和基本操作。

（2）搭建FPGA实验平台，包括FPGA开发板、电源、连接线等。

（3）将FPGA开发板连接到计算机，进行硬件初始化和配置。

2. FPGA编程（1）使用VHDL或Verilog语言编写实验程序，实现简单的数字电路功能，如全加器、编码器、译码器等。

（2）将编写好的程序导入Quartus II软件，进行编译和综合。

（3）观察编译报告，检查程序语法错误和资源占用情况。

（4）进行仿真，验证程序功能是否正确。

3. FPGA下载与验证（1）将编译后的程序下载到FPGA芯片中。

（2）使用示波器或逻辑分析仪等工具，观察FPGA输出的波形，验证程序功能。

（3）根据实验要求，修改程序参数，优化电路性能。

四、实验步骤1. 搭建实验平台（1）将FPGA开发板连接到计算机，确保所有连接线正确。

（2）检查电源电压，确保FPGA芯片供电正常。

2. 编写程序（1）打开Quartus II软件，创建新工程。

（2）选择合适的HDL语言，编写实验程序。

（3）保存程序，并添加到工程中。

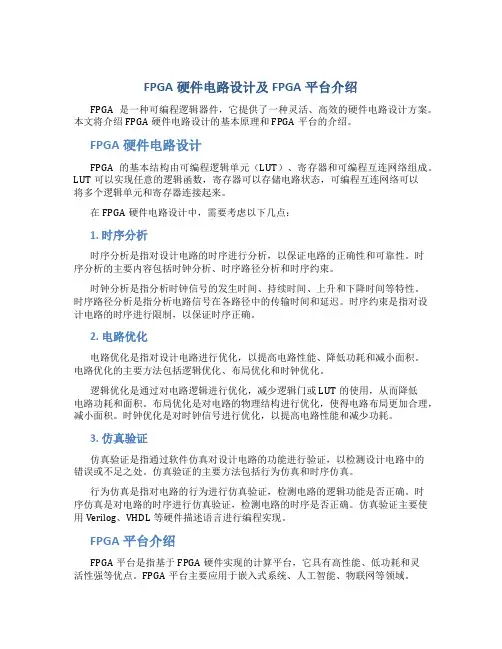

FPGA硬件电路设计及FPGA平台介绍FPGA是一种可编程逻辑器件，它提供了一种灵活、高效的硬件电路设计方案。

本文将介绍FPGA硬件电路设计的基本原理和FPGA平台的介绍。

FPGA硬件电路设计FPGA的基本结构由可编程逻辑单元（LUT）、寄存器和可编程互连网络组成。

LUT可以实现任意的逻辑函数，寄存器可以存储电路状态，可编程互连网络可以将多个逻辑单元和寄存器连接起来。

在FPGA硬件电路设计中，需要考虑以下几点：1. 时序分析时序分析是指对设计电路的时序进行分析，以保证电路的正确性和可靠性。

时序分析的主要内容包括时钟分析、时序路径分析和时序约束。

时钟分析是指分析时钟信号的发生时间、持续时间、上升和下降时间等特性。

时序路径分析是指分析电路信号在各路径中的传输时间和延迟。

时序约束是指对设计电路的时序进行限制，以保证时序正确。

2. 电路优化电路优化是指对设计电路进行优化，以提高电路性能、降低功耗和减小面积。

电路优化的主要方法包括逻辑优化、布局优化和时钟优化。

逻辑优化是通过对电路逻辑进行优化，减少逻辑门或LUT的使用，从而降低电路功耗和面积。

布局优化是对电路的物理结构进行优化，使得电路布局更加合理，减小面积。

时钟优化是对时钟信号进行优化，以提高电路性能和减少功耗。

3. 仿真验证仿真验证是指通过软件仿真对设计电路的功能进行验证，以检测设计电路中的错误或不足之处。

仿真验证的主要方法包括行为仿真和时序仿真。

行为仿真是指对电路的行为进行仿真验证，检测电路的逻辑功能是否正确。

时序仿真是对电路的时序进行仿真验证，检测电路的时序是否正确。

仿真验证主要使用Verilog、VHDL等硬件描述语言进行编程实现。

FPGA平台介绍FPGA平台是指基于FPGA硬件实现的计算平台，它具有高性能、低功耗和灵活性强等优点。

FPGA平台主要应用于嵌入式系统、人工智能、物联网等领域。

FPGA平台的主要应用包括：1. 嵌入式系统FPGA平台可以用于嵌入式系统的设计和实现，实现智能控制、数字信号处理、数据采集和通信等功能。

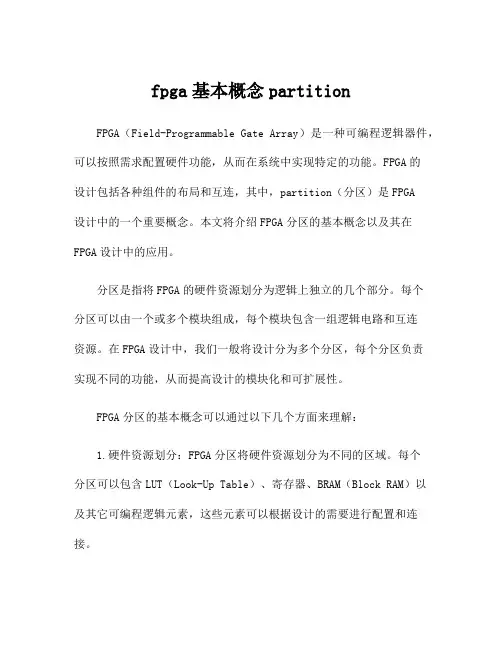

fpga基本概念partitionFPGA（Field-Programmable Gate Array）是一种可编程逻辑器件，可以按照需求配置硬件功能，从而在系统中实现特定的功能。

FPGA的设计包括各种组件的布局和互连，其中，partition（分区）是FPGA设计中的一个重要概念。

本文将介绍FPGA分区的基本概念以及其在FPGA设计中的应用。

分区是指将FPGA的硬件资源划分为逻辑上独立的几个部分。

每个分区可以由一个或多个模块组成，每个模块包含一组逻辑电路和互连资源。

在FPGA设计中，我们一般将设计分为多个分区，每个分区负责实现不同的功能，从而提高设计的模块化和可扩展性。

FPGA分区的基本概念可以通过以下几个方面来理解：1.硬件资源划分：FPGA分区将硬件资源划分为不同的区域。

每个分区可以包含LUT（Look-Up Table）、寄存器、BRAM（Block RAM）以及其它可编程逻辑元素，这些元素可以根据设计的需要进行配置和连接。

2.时钟域划分：FPGA设计中常常涉及到不同的时钟域，每个时钟域的时钟信号有不同的频率和相位。

分区可以划分时钟域，使得不同的时钟域的逻辑电路分开，从而简化时钟域划分和信号处理。

3.时序约束：在FPGA设计中，时序约束是指对于每个时钟域中的逻辑块，定义其与时钟信号之间的延迟等约束条件。

通过合理的分区设计，可以使得时序约束的分析和满足更加容易。

4.逻辑分割：FPGA分区可以将整个设计根据功能进行逻辑分割。

每个分区可以包含一个或多个模块，这些模块实现不同的功能，比如计算、存储、控制等。

逻辑分割可以提高设计的模块化和可维护性。

FPGA分区在FPGA设计中有着重要的应用，下面我们将介绍几个具体的应用场景。

1.多时钟域划分：在一些复杂的FPGA设计中，会涉及到多个时钟域的协同工作。

通过将不同的时钟域划分到不同的分区中，可以更好地解决时钟域交叉问题，减小设计的复杂性。

2.逻辑分组和复用：通过合理的分区设计，可以将具有相似功能的逻辑电路分组到同一个分区中，从而提高逻辑复用率。

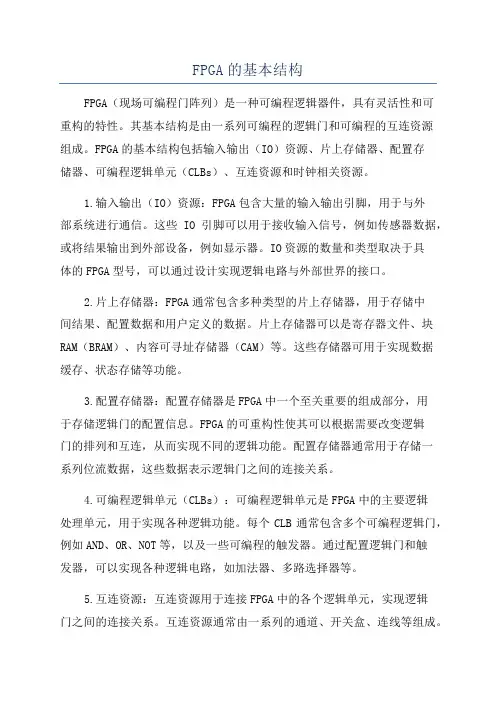

FPGA的基本结构FPGA（现场可编程门阵列）是一种可编程逻辑器件，具有灵活性和可重构的特性。

其基本结构是由一系列可编程的逻辑门和可编程的互连资源组成。

FPGA的基本结构包括输入输出（IO）资源、片上存储器、配置存储器、可编程逻辑单元（CLBs）、互连资源和时钟相关资源。

1.输入输出（IO）资源：FPGA包含大量的输入输出引脚，用于与外部系统进行通信。

这些IO引脚可以用于接收输入信号，例如传感器数据，或将结果输出到外部设备，例如显示器。

IO资源的数量和类型取决于具体的FPGA型号，可以通过设计实现逻辑电路与外部世界的接口。

2.片上存储器：FPGA通常包含多种类型的片上存储器，用于存储中间结果、配置数据和用户定义的数据。

片上存储器可以是寄存器文件、块RAM（BRAM）、内容可寻址存储器（CAM）等。

这些存储器可用于实现数据缓存、状态存储等功能。

3.配置存储器：配置存储器是FPGA中一个至关重要的组成部分，用于存储逻辑门的配置信息。

FPGA的可重构性使其可以根据需要改变逻辑门的排列和互连，从而实现不同的逻辑功能。

配置存储器通常用于存储一系列位流数据，这些数据表示逻辑门之间的连接关系。

4.可编程逻辑单元（CLBs）：可编程逻辑单元是FPGA中的主要逻辑处理单元，用于实现各种逻辑功能。

每个CLB通常包含多个可编程逻辑门，例如AND、OR、NOT等，以及一些可编程的触发器。

通过配置逻辑门和触发器，可以实现各种逻辑电路，如加法器、多路选择器等。

5.互连资源：互连资源用于连接FPGA中的各个逻辑单元，实现逻辑门之间的连接关系。

互连资源通常由一系列的通道、开关盒、连线等组成。

通道用于传递信号，开关盒用于控制信号的选择和连接，连线用于连接逻辑门和触发器。

6.时钟相关资源：时钟相关资源用于处理时钟信号，并确保在同步系统中的正确操作。

FPGA通常包含时钟管理资源和时钟分配网络。

时钟管理资源用于产生和分配时钟信号，时钟分配网络用于将时钟信号传递到逻辑单元和存储单元。

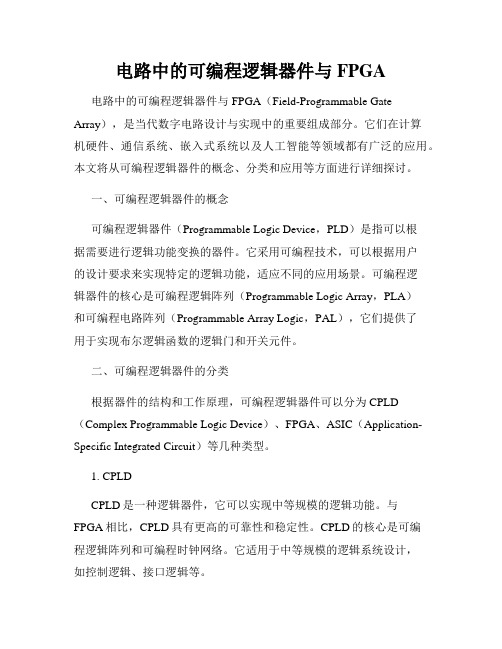

电路中的可编程逻辑器件与FPGA 电路中的可编程逻辑器件与FPGA（Field-Programmable Gate Array），是当代数字电路设计与实现中的重要组成部分。

它们在计算机硬件、通信系统、嵌入式系统以及人工智能等领域都有广泛的应用。

本文将从可编程逻辑器件的概念、分类和应用等方面进行详细探讨。

一、可编程逻辑器件的概念可编程逻辑器件（Programmable Logic Device，PLD）是指可以根据需要进行逻辑功能变换的器件。

它采用可编程技术，可以根据用户的设计要求来实现特定的逻辑功能，适应不同的应用场景。

可编程逻辑器件的核心是可编程逻辑阵列（Programmable Logic Array，PLA）和可编程电路阵列（Programmable Array Logic，PAL），它们提供了用于实现布尔逻辑函数的逻辑门和开关元件。

二、可编程逻辑器件的分类根据器件的结构和工作原理，可编程逻辑器件可以分为CPLD （Complex Programmable Logic Device）、FPGA、ASIC（Application-Specific Integrated Circuit）等几种类型。

1. CPLDCPLD是一种逻辑器件，它可以实现中等规模的逻辑功能。

与FPGA相比，CPLD具有更高的可靠性和稳定性。

CPLD的核心是可编程逻辑阵列和可编程时钟网络。

它适用于中等规模的逻辑系统设计，如控制逻辑、接口逻辑等。

2. FPGAFPGA是一种可编程逻辑器件，它具备高度灵活性和可重构性。

FPGA的核心是可编程逻辑阵列和可编程互连网络。

通过在逻辑阵列中配置相应的逻辑元件和互连开关，可以实现特定的逻辑功能。

FPGA适用于大规模的逻辑系统设计，具有强大的并行处理能力和丰富的资源。

3. ASICASIC是一种专用集成电路，可以实现特定的应用功能。

与FPGA相比，ASIC通常具有更高的性能和更低的功耗。

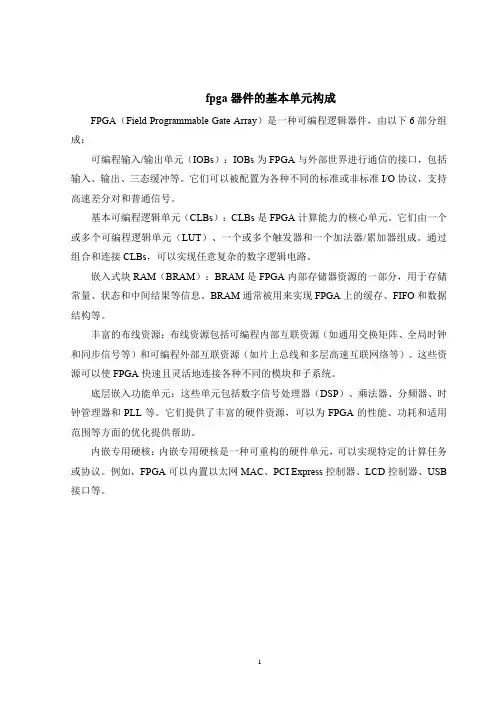

fpga器件的基本单元构成
FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，由以下6部分组成：
可编程输入/输出单元（IOBs）：IOBs为FPGA与外部世界进行通信的接口，包括输入、输出、三态缓冲等。

它们可以被配置为各种不同的标准或非标准I/O协议，支持高速差分对和普通信号。

基本可编程逻辑单元（CLBs）：CLBs是FPGA计算能力的核心单元。

它们由一个或多个可编程逻辑单元（LUT）、一个或多个触发器和一个加法器/累加器组成。

通过组合和连接CLBs，可以实现任意复杂的数字逻辑电路。

嵌入式块RAM（BRAM）：BRAM是FPGA内部存储器资源的一部分，用于存储常量、状态和中间结果等信息。

BRAM通常被用来实现FPGA上的缓存、FIFO和数据结构等。

丰富的布线资源：布线资源包括可编程内部互联资源（如通用交换矩阵、全局时钟和同步信号等）和可编程外部互联资源（如片上总线和多层高速互联网络等）。

这些资源可以使FPGA快速且灵活地连接各种不同的模块和子系统。

底层嵌入功能单元：这些单元包括数字信号处理器（DSP）、乘法器、分频器、时钟管理器和PLL等。

它们提供了丰富的硬件资源，可以为FPGA的性能、功耗和适用范围等方面的优化提供帮助。

内嵌专用硬核：内嵌专用硬核是一种可重构的硬件单元，可以实现特定的计算任务或协议。

例如，FPGA可以内置以太网MAC、PCI Express控制器、LCD控制器、USB 接口等。

1。

FPGA架构设计FPGA架构设计是指针对可编程逻辑器件（FPGA）的硬件设计进行的一系列决策和规划。

这个过程涵盖了FPGA的整体结构、内部资源的分配以及与外部系统的接口等方面。

在FPGA架构设计过程中，需要充分考虑系统需求、性能优化、资源利用以及可扩展性等因素。

下面将从这几个方面详细介绍FPGA架构设计。

首先，系统需求是FPGA架构设计的基础。

在进行FPGA架构设计之前，需要明确所要实现的系统功能，并对系统性能要求进行明确。

例如，如果需要设计一个用于数字信号处理的FPGA系统，那么在架构设计过程中需要考虑到系统的处理速度、数据通路的宽度、数据存储器的大小等因素。

系统需求的明确可以帮助指导后续的FPGA架构设计和优化工作。

其次，性能优化是FPGA架构设计的重要目标。

FPGA作为可编程逻辑器件，并不拥有像ASIC芯片那样的固定功能和结构。

因此，在架构设计过程中可以通过合理的资源分配和优化来提高FPGA系统的性能。

例如，可以将不同的逻辑模块分配到不同的FPGA片上，从而实现并行处理，提高系统的运算速度；可以使用流水线等技术来优化数据通路，减少处理延迟；可以通过合理的数据缓存和存储器设计来提高系统的存储容量和访问速度等。

资源利用也是FPGA架构设计的重要考虑因素之一、FPGA具有有限的逻辑单元、存储单元和输入输出引脚等资源。

在进行架构设计时，需要合理分配这些资源，使得系统能够满足所要求的功能和性能。

例如，可以对逻辑单元进行复用，通过合理的逻辑电路设计来减少资源的占用；可以使用多层级存储器结构来提高存储单元的利用效率；可以使用高速IO接口来提高数据传输的效率等。

此外，可扩展性也是FPGA架构设计的重要考虑因素之一、随着技术的发展和需求的变化，FPGA系统可能需要进行升级或扩展。

因此，在进行FPGA架构设计时需要考虑到系统的可扩展性。

例如，可以预留一部分未使用的逻辑单元、存储单元和IO引脚等资源，以备将来的需求扩展；可以使用模块化的设计方法，将系统划分为多个子模块，以方便后续的扩展和替换；可以使用标准接口和协议，以便于与其他系统的接口和互操作等。

FPGA的基本结构组成**FPGA的基本结构组成**FPGA（Field Programmable Gate Array）是一种可编程逻辑器件，在数字电路设计和实现中起着重要的作用。

FPGA由多个可编程逻辑源区（CLB）和输入输出（IO）资源组成，以及一个可编程开关网络（Interconnect）来连接这些资源。

以下是FPGA的基本结构组成：**1.可编程逻辑源区（CLB）：**CLB是FPGA中的基本构建块，它包含了可编程逻辑单元（PLU）、寄存器和可编程连接资源。

PLU是一种能够实现逻辑功能的基本逻辑单元，它可以实现与、或、非等逻辑门操作。

寄存器用于存储和保持数据，它可以在时钟边沿触发数据的读写操作。

可编程连接资源用于连接CLB之间的信号和资源。

**2.输入输出资源（IO）：**IO资源用于与外部设备或其他芯片进行数据交互，包括输入引脚、输出引脚以及全局时钟和重置信号等。

FPGA通常提供多种类型的IO资源，如通用输入输出（GPIO）、差分输入输出（Differential IO）以及高速串行通信接口（如LVDS和DDR）等。

**3. 可编程开关网络（Interconnect）：**可编程开关网络用于连接CLB和IO资源，以及实现不同资源之间的数据传输和信号路由。

它由一系列可编程开关（Switch）和可编程连线（Wire）组成。

可编程开关用于控制信号的通断，而可编程连线则提供了信号传输的路径。

**4. 块RAM（Block RAM）：**块RAM是FPGA中的一种存储资源，用于存储大量的数据。

它通常用于实现数据存储器、缓存和FIFO（First-In-First-Out）等功能。

块RAM 具有高速读写速度和较大的存储容量，能够满足复杂的数据处理需求。

**5. 数字时钟管理器（Clock Manager）：**数字时钟管理器用于控制和管理FPGA中的时钟信号。

它可以提供多个时钟域（Clock Domain），对时钟进行分频、倍频、相位调整等操作。

FPGA设计方案FPGA（现场可编程门阵列）是一种可实时配置硬件功能的可编程逻辑器件，广泛应用于数字电路设计、嵌入式系统和数字信号处理等领域。

本文将探讨FPGA设计的基本原理、方法和应用。

首先，我们来了解FPGA的基本原理。

FPGA由可编程逻辑单元（CLB）和可编程输入输出单元（IOB）组成。

CLB由可编程查找表（LUT）和触发器构成，可以实现各种逻辑功能。

IOB用于与外部设备进行数据交换。

FPGA还包括时钟分配网络、布线资源和配置存储器等。

FPGA的设计主要包括以下几个步骤。

首先，需求分析，确定设计的目标和功能。

然后，进行系统设计，包括确定硬件组件和接口，以及搭建模块层次结构。

接下来是模块设计，将系统分解为功能模块，并设计每个模块的内部结构。

然后是逻辑设计，使用硬件描述语言（如VHDL或Verilog）编写逻辑电路的描述。

最后是验证和仿真，通过软件仿真、硬件仿真和测试验证设计的正确性和功能。

FPGA设计有着广泛的应用。

在数字电路设计中，FPGA可用于实现各种逻辑电路，如加法器、乘法器、寄存器和状态机等。

在嵌入式系统中，FPGA可用于实现控制逻辑和接口电路，如时钟分频器、串口通信和DMA控制器等。

在数字信号处理中，FPGA可用于实现复杂算法，如数字滤波器、FFT和图像处理等。

FPGA的设计方法有多种。

传统的设计方法是手动设计，即通过手工编写硬件描述语言和手动布线来实现设计。

这种方法需要设计人员具备深厚的硬件知识和经验，并且设计时间长，容易出错。

近年来，出现了自动化设计方法，如高层次综合（HLS）和可编程SoC（PSoC）等。

HLS可以将高级语言（如C或C++）转换为硬件描述语言，大大简化了设计流程。

PSoC将可编程逻辑与微处理器和外设集成在一起，实现了更高的集成度和灵活性。

FPGA设计还面临几个挑战。

首先是设计复杂性。

随着设计规模和功能要求的增加，设计变得越来越复杂。

其次是时序约束。

在FPGA设计中，时序对于电路的正确性至关重要。

可编程逻辑器件（FPGA）在集成电路中的应用可编程逻辑器件（FPGA）是一种集成电路（IC）的设计工具，具有可重构和可编程的特性。

它可以在硬件级别上重新配置其内部逻辑功能，使其能够执行特定任务。

FPGA在集成电路设计和应用中扮演着重要的角色，广泛应用于各个领域。

一、FPGA的基本结构与工作原理FPGA由大量的逻辑门、寄存器、RAM和其他数字电路组成。

其核心部分是可编程逻辑单元（PLU），它由可编程逻辑阵列（CLA）组成，每个逻辑单元都包含一个查找表（LUT），用于实现逻辑功能。

通过配置寄存器和LU以及将内部信号路由到特定的输入/输出引脚，可以将FPGA定制为特定的电路。

FPGA利用静态随机存取存储器（SRAM）来保存逻辑配置信息。

在每次启动时，FPGA首先将配置信息从外部存储器加载到内部SRAM中，然后根据配置信息将内部逻辑电路重新组织和重连。

该重组过程称为配置。

一旦FPGA被配置完成，它就开始执行特定的任务。

二、FPGA的应用领域1. 数字信号处理（DSP）：FPGA在DSP领域中的应用十分广泛。

它可以执行数字滤波、图像处理、高速数据转换和算法加速等任务。

由于其可以快速重配置的特性，FPGA在需要快速响应和高度并行处理的应用中具有很大的优势。

2. 通信与网络：FPGA在通信与网络领域中有着重要的作用。

它可以实现各种通信协议的编解码、信号调制与解调、协议转换以及高速数据处理等功能。

在网络设备中，FPGA通常被用于数据包处理、流量控制和数据路由等任务。

3. 图像与视频处理：FPGA在图像与视频处理中也发挥着重要的作用。

它可以实现图像和视频的实时处理、编解码、图像增强、视频合成和视频传输等功能。

在高清视频和虚拟现实应用中，FPGA被广泛应用于图像和视频数据的高效处理。

4. 工业控制与自动化：FPGA在工业控制与自动化领域中的应用十分广泛。

它可以实现实时数据采集、传感器信号处理、运动控制和逻辑控制等任务。

fpga内部最小逻辑单元FPGA内部最小逻辑单元，是指FPGA（可编程逻辑器件）中的最基本的逻辑构件，它们用于实现数字逻辑功能。

FPGA 是一种芯片，通过重新配置其内部连接和功能，可以实现不同的逻辑电路。

在FPGA的设计中，了解其内部最小逻辑单元的工作原理和特性是至关重要的。

本文将以中括号内的内容为主题，一步一步地解释FPGA内部最小逻辑单元的相关概念和应用。

第一部分：F P G A基础知识介绍在开始介绍FP G A内部最小逻辑单元之前，我们先来简要了解一些F P G A的基础知识。

F P G A是一种可编程逻辑器件，它由大量的逻辑单元（L o g i c E l e m e n t s）和其它资源（如时钟资源、查找表等）组成。

F P G A的主要优势是其可编程性，即可以通过重新配置内部逻辑来实现不同的功能。

第二部分：F P G A内部最小逻辑单元概述F PG A内部最小逻辑单元是F P G A的基本构件，也是F P G A实现数字逻辑功能的基础。

它是由多个逻辑门组成的，常见的逻辑门有与门、或门、非门等。

一个逻辑门的功能是接受一个或多个输入信号，并将其转换为一个输出信号。

多个逻辑门之间通过内部连接来组成逻辑电路，实现特定的功能。

第三部分：F P G A内部最小逻辑单元的工作原理F PG A内部最小逻辑单元的工作原理可以简单归纳为以下几个步骤：1.输入信号：从F P G A输入引脚接收输入信号，这些信号可以是数字电平或模拟电平。

2.输入缓冲器：输入信号经过输入缓冲器，将其转换为适合F P G A内部逻辑电路处理的信号。

3.逻辑电路：输入信号通过逻辑电路，进行各种逻辑运算和处理，如与、或等。

4.布线：逻辑电路中的信号经过F P G A内部的连接资源（如通道、交叉点等）进行布线。

5.输出缓冲器：布线完成后，输出缓冲器将处理后的信号重新转换为适合输出引脚的信号形式。

6.输出信号：处理后的信号从F P G A的输出引脚输出。

fpga基础知识
FPGA（Field Programmable Gate Array），是一种可编程逻辑器件，它是一种集成电路芯片，与ASIC（Application Specific Integrated Circuit）和微处理器不同，FPGA不是预先设计好的芯片，而是可以根据用户的需要进行定制化设计的芯片。

FPGA的主要特点是：可编程性、灵活性和可重构性。

FPGA的基础知识包括：
1.器件结构：FPGA由可编程逻辑单元（CLB）、可编程输入输出单元（IOB）、时钟管理器（Clock Manager）和全局路由器（Global Router）等部分组成。

2.CLB：CLB是FPGA的基本单元，包括查找表（LUT）、触发器（FF）和多路选择器（MUX）等，可以实现各种逻辑功能。

3.IOB：IOB是FPGA与外部环境交互的接口，包括输入输出引脚、电平转换器、上拉电阻等。

4.时钟管理器：时钟管理器用于产生、分配和缓存时钟信号，保证时序的正确性。

5.全局路由器：全局路由器是FPGA内部信号的主要传输路径，它连接了FPGA内部的所有资源，包括CLB、IOB、时钟管理器等。

6.配置方式：FPGA的配置方式包括SRAM配置、Flash配置和Antifuse配置等。

7.设计流程：FPGA设计流程包括设计、仿真、综合、布局布线和配置等步骤。

FPGA具有广泛的应用领域，如数字信号处理、图像处理、通信系统、计算机网络、嵌入式系统等。

由于其可重构性和灵活性，FPGA
可以根据具体应用的需求进行定制化设计，相对于ASIC和微处理器具有更高的性能和更快的开发速度。

FPGA硬件电路设计及FPGA平台介绍FPGA（Field Programmable Gate Array）是一种可现场编程的可编程逻辑器件。

与传统的ASIC（Application-Specific Integrated Circuit）硬件设计相比，FPGA具有更高的灵活性和可重构性。

在FPGA上进行硬件电路设计，可以在设计阶段进行修改和优化，避免了传统ASIC设计中勘误的成本和延迟。

本文将介绍FPGA硬件电路设计的基本原理和方法，并介绍常用的FPGA开发平台。

一、FPGA硬件电路设计原理FPGA是由可编程逻辑单元（PLU）和可编程互连资源（IOB）组成的。

PLU通常由可编程查找表（LUT）和触发器（Flip-flop）构成，用于实现组合逻辑和时序逻辑。

IOB用于将FPGA与外部设备连接起来，包括输入输出引脚和时钟管理单元。

二、FPGA硬件电路设计方法FPGA硬件电路设计可以采用自顶向下和自底向上两种方法。

自顶向下方法是从整体到部分，先设计电路的顶层结构，然后逐步设计下层模块，最后实现具体的逻辑。

自底向上方法是从部分到整体，先设计底层模块，然后逐步组合成高层模块和最终的电路。

在设计FPGA硬件电路时，还需要考虑如下几个关键问题：1.时序约束：为了确保电路在FPGA上能够正常运行，需要对电路的时序行为进行约束。

时序约束包括输入输出时钟频率、最小间隔时间等。

通过约束工具将时序约束应用到设计中，可以帮助自动布线工具生成符合时序要求的布局。

2.优化策略：FPGA硬件电路设计中常见的优化策略包括逻辑优化和布局优化。

逻辑优化可以通过改进硬件描述代码、优化逻辑等方法来减少逻辑资源和提高性能。

布局优化可以通过调整电路的物理布局来减少时序延迟和功耗。

3.仿真测试：在将FPGA硬件电路部署到实际芯片之前，可以使用仿真工具对设计进行功能验证和时序验证。

仿真测试可以帮助发现和解决设计中的问题，确保设计的正确性和可靠性。
