1.2.1 FPGA工作原理与简介如前所述，FPGA是在PAL、GAL、EPLD、CPLD等可编程器件的基础上进一步发展的产物。

它是作为ASIC领域中的一种半定制电路而出现的，即解决了定制电路的不足，又克服了原有可编程器件门电路有限的缺点。

由于FPGA需要被反复烧写，它实现组合逻辑的基本结构不可能像ASIC那样通过固定的与非门来完成，而只能采用一种易于反复配置的结构。

查找表可以很好地满足这一要求，目前主流FPGA都采用了基于SRAM工艺的查找表结构，也有一些军品和宇航级FPGA采用Flash或者熔丝与反熔丝工艺的查找表结构。

通过烧写文件改变查找表内容的方法来实现对FPGA的重复配置。

根据数字电路的基本知识可以知道，对于一个n输入的逻辑运算，不管是与或非运算还是异或运算等等，最多只可能存在2n种结果。

所以如果事先将相应的结果存放于一个存贮单元，就相当于实现了与非门电路的功能。

FPGA的原理也是如此，它通过烧写文件去配置查找表的内容，从而在相同的电路情况下实现了不同的逻辑功能。

查找表（Look-Up-Table）简称为LUT，LUT本质上就是一个RAM。

目前FPGA 中多使用4输入的LUT，所以每一个LUT可以看成一个有4位地址线的的RAM。

当用户通过原理图或HDL语言描述了一个逻辑电路以后，PLD/FPGA 开发软件会自动计算逻辑电路的所有可能结果，并把真值表（即结果）事先写入RAM，这样，每输入一个信号进行逻辑运算就等于输入一个地址进行查表，找出地址对应的内容，然后输出即可。

下面给出一个4与门电路的例子来说明LUT实现逻辑功能的原理。

例1-1：给出一个使用LUT实现4输入与门电路的真值表。

表1-1 4输入与门的真值表从中可以看到，LUT具有和逻辑电路相同的功能。

实际上，LUT具有更快的执行速度和更大的规模。

由于基于LUT的FPGA具有很高的集成度，其器件密度从数万门到数千万门不等，可以完成极其复杂的时序与逻辑组合逻辑电路功能，所以适用于高速、高密度的高端数字逻辑电路设计领域。

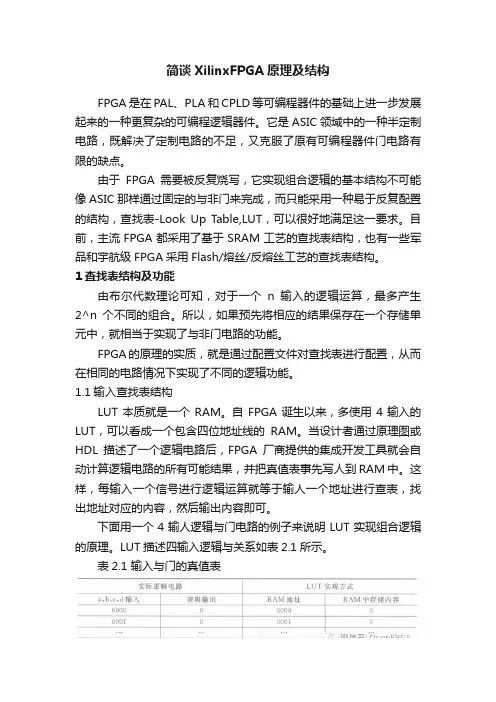

简谈XilinxFPGA原理及结构FPGA是在PAL、PLA和CPLD等可编程器件的基础上进一步发展起来的一种更复杂的可编程逻辑器件。

它是ASIC领域中的一种半定制电路，既解决了定制电路的不足，又克服了原有可编程器件门电路有限的缺点。

由于FPGA需要被反复烧写，它实现组合逻辑的基本结构不可能像ASIC那样通过固定的与非门来完成，而只能釆用一种易于反复配置的结构，查找表-Look Up Table,LUT，可以很好地满足这一要求。

目前，主流FPGA都采用了基于SRAM工艺的查找表结构，也有一些军品和宇航级FPGA采用Flash/熔丝/反熔丝工艺的查找表结构。

1查找表结构及功能由布尔代数理论可知，对于一个n输入的逻辑运算，最多产生2^n个不同的组合。

所以，如果预先将相应的结果保存在一个存储单元中，就相当于实现了与非门电路的功能。

FPGA的原理的实质，就是通过配置文件对查找表进行配置，从而在相同的电路情况下实现了不同的逻辑功能。

1.1输入查找表结构LUT本质就是一个RAM。

自FPGA诞生以来，多使用4输入的LUT，可以看成一个包含四位地址线的RAM。

当设计者通过原理图或HDL描述了一个逻辑电路后，FPGA厂商提供的集成开发工具就会自动计算逻辑电路的所有可能结果，并把真值表事先写人到RAM中。

这样，每输入一个信号进行逻辑运算就等于输人一个地址进行查表，找出地址对应的内容，然后输出内容即可。

下面用一个4输人逻辑与门电路的例子来说明LUT实现组合逻辑的原理。

LUT描述四输入逻辑与关系如表2.1所示。

表2.1 输入与门的真值表从表2.1可以看到，LUT具有和逻辑电路相同的功能，但是LUT 具有更快的执行速度和更大的规模。

与传统化简真值表构造组合逻辑的方法相比，LUT具有明显的优势，主要表现在：（1）LUT实现组合逻辑的功能由输入决定，而不是由复杂度决定。

（2）LUT实现组合逻辑有固定的传输延迟。

1.2输入查找表新结构在65nm工艺条件下，与其他电路（特别是互连电路）相比，LUT的常规结构大大缩小。

FPGAxilinx开发环境Vivado介绍Zynq7000中PS和PL进⾏协同⼯作，其性能架构需要更好的开发⼯具和⼿段。

为提⾼设计效率，简化设计流程，Xilinx推出了以知识产权（（Intellectual Property，IP）和系统为中⼼的Vivado设计套件[25-27]。

该套件包括硬件平台设计和开发⼯具Vivado IDE（Vivado Itegrated Development），嵌⼊式开发⼯具Xilinx SDK（Software Development Kit）以及⾼层次综合Vivado HLS（High-Level Synthesis）。

为更好的理解基于Zynq7000的软硬件协同设计流程，⾸先对上述开发⼯具进⾏介绍：（1）Vivado IDE：Vivado IDE将寄存器传输级（Register-Transfer Level，RTL）的电路设计和基于IP核的系统级设计集成在⼀个设计环境中，并且提供了IP集成器和IP封装器等⾼效的设计⼯具，⽤户可以直接调⽤套件提供的IP核，也可以根据⾃⾝需求编写RTL代码，利⽤IP封装器封装后直接例化使⽤。

为⽅便⽤户设计，Vivado IDE⽀持MicroBlaze软处理器的总线接⼝和IP端⼝⾃动连接，编译综合后可直接⽣成PS配置⽂件和PL⽐特流⽂件。

（2）Xilinx SDK：SDK是基于Eclipse平台开发的软件设计⼯具，⽀持Zynq7000系列器件。

SDK⽀持C或C++语⾔，为所有IP核提供驱动程序。

并且SDK内部配备各种软件调试⼯具，⽀持断点设置、单步调试以及内存监控等功能，可以与Vivado IDE内部的集成逻辑分析仪（Integrated Logic Analyzer，ILA）协同调试，提⾼了软硬件协同处理系统的设计效率。

（3）Vivado HLS：Vivado HLS是⼀种算法级的设计⼯具，⽀持C或C++等⾼级编程语⾔。

该⼯具可将实现算法的⾼级编程语⾔转化为RTL 级硬件电路。

xilinx数字信号处理系统设计指南pdf
《Xilinx数字信号处理系统设计指南》是一本由Xilinx公司出版的指南，旨在帮助工程师们理解和设计数字信号处理（DSP）系统。

该指南涵盖了FPGA（可编程逻辑器件）的原理和应用，以及数字信号处理算法和技术的基础知识。

该指南包含以下主要内容：
1. FPGA基础知识：介绍了FPGA的原理、结构和工作原理，以及FPGA开发环境和工具的使用方法。

2. 数字信号处理基础知识：介绍了数字信号处理的基本概念、数学模型以及常用的信号处理算法和技术，如滤波、变换等。

3. Xilinx DSP工具链：详细介绍了Xilinx提供的DSP开发工具链，包括MATLAB和Simulink与System Generator的集成、Xilinx IP核的使用等。

4. DSP系统设计实例：提供了一些实际的DSP系统设计案例，包括语音处理、图像处理、通信系统等，通过这些案例可以了解如何使用Xilinx FPGA实现复杂的DSP功能。

5. 性能优化和调试技巧：介绍了如何优化DSP系统性能，包括算法优化、数据流管理、时钟分配等方面的技巧，并提供了一些常见的问题排查和调试方法。

总之，《Xilinx数字信号处理系统设计指南》是一本深入介绍Xilinx FPGA在数字信号处理领域应用的权威指南，适合有一定FPGA和DSP基础的工程师阅读和参考。

它可以帮助读者理
解FPGA的原理和应用，掌握数字信号处理算法和技术，以及使用Xilinx开发工具链进行DSP系统设计和优化。

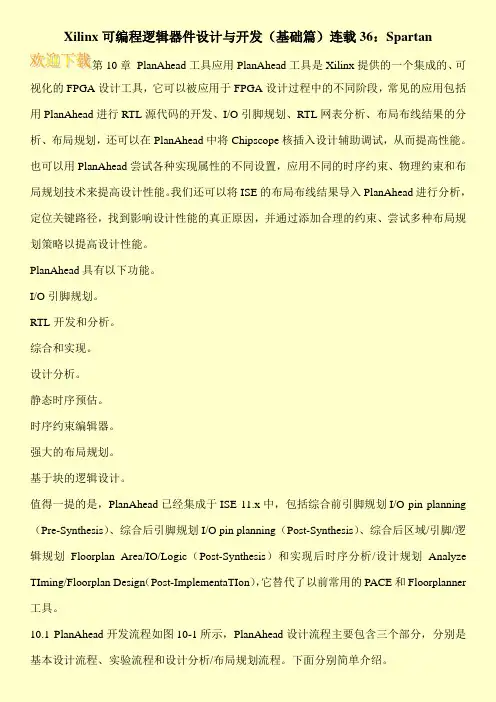

Xilinx可编程逻辑器件设计与开发（基础篇）连载36：Spartan 第10章PlanAhead工具应用PlanAhead工具是Xilinx提供的一个集成的、可视化的FPGA设计工具，它可以被应用于FPGA设计过程中的不同阶段，常见的应用包括用PlanAhead进行RTL源代码的开发、I/O引脚规划、RTL网表分析、布局布线结果的分析、布局规划，还可以在PlanAhead中将Chipscope核插入设计辅助调试，从而提高性能。
