剪力墙的钢筋计算及广联达软件中输入在建筑工程中，剪力墙作为一种重要的结构构件，承担着抵抗水平荷载和竖向荷载的重要作用。

而准确计算剪力墙的钢筋用量以及在广联达软件中正确输入相关数据，对于保证工程质量和控制成本至关重要。

接下来，我们就来详细探讨一下剪力墙钢筋的计算方法以及在广联达软件中的输入操作。

一、剪力墙钢筋的分类及作用剪力墙中的钢筋主要包括竖向钢筋、水平钢筋和拉筋。

竖向钢筋主要承受由重力荷载引起的竖向压力和由水平荷载引起的弯矩产生的拉力。

水平钢筋则主要用于抵抗水平剪力，并与竖向钢筋一起构成钢筋网，增强墙体的整体性和抗震性能。

拉筋的作用是将竖向和水平钢筋拉结在一起，形成一个稳定的钢筋骨架。

二、剪力墙钢筋的计算1、竖向钢筋计算基础插筋：基础插筋长度＝基础高度保护层＋弯折长度＋伸出基础顶面的长度。

其中，弯折长度根据基础类型和钢筋规格的不同而有所差异。

中间层竖向钢筋：中间层竖向钢筋长度＝层高＋伸出本层顶面的长度伸出本层底面的长度。

顶层竖向钢筋：顶层竖向钢筋的计算较为复杂，需要根据顶部的节点构造进行计算。

一般分为直锚和弯锚两种情况。

2、水平钢筋计算内侧水平钢筋：内侧水平钢筋长度＝墙长保护层＋弯钩长度。

外侧水平钢筋：外侧水平钢筋长度＝墙长保护层＋弯折长度。

3、拉筋计算拉筋长度＝墙厚 2×保护层＋ 2×弯钩长度。

拉筋根数＝（墙净面积／拉筋布置面积）＋1。

三、广联达软件中剪力墙钢筋的输入1、新建剪力墙构件打开广联达软件，在“构件”菜单中选择“剪力墙”，点击“新建”按钮。

2、输入剪力墙属性在属性编辑框中，输入剪力墙的名称、厚度、混凝土强度等级等基本信息。

3、输入钢筋信息竖向钢筋：在“纵筋”栏中输入竖向钢筋的规格和间距。

例如，“C12@200”表示直径为 12mm 的钢筋，间距为 200mm。

水平钢筋：在“水平筋”栏中输入水平钢筋的规格和间距。

拉筋：在“拉筋”栏中输入拉筋的规格和间距。

4、节点设置根据工程实际情况，在“节点设置”中选择相应的节点构造，如基础插筋节点、顶层节点等。

广联达钢筋算量-剪力墙结构广联达钢筋算量剪力墙结构在建筑工程领域，钢筋算量是一项至关重要的工作，它直接关系到工程的成本控制、结构安全以及施工的顺利进行。

而对于剪力墙结构的建筑，钢筋算量更是需要精确和细致。

广联达作为一款在建筑行业广泛应用的软件，为剪力墙结构的钢筋算量提供了强大的工具和便捷的方法。

剪力墙结构是一种常见的建筑结构形式，它由一系列的剪力墙组成，能够有效地抵抗水平荷载，如地震力和风荷载。

在这种结构中，钢筋的布置和用量对于结构的稳定性和安全性起着关键作用。

首先，我们来了解一下在广联达软件中进行剪力墙结构钢筋算量的基本流程。

第一步是新建工程，在这一环节，需要输入工程的相关信息，如工程名称、计算规则、抗震等级等。

这些参数的准确设置将直接影响到后续的钢筋计算结果。

第二步是楼层设置。

根据建筑的实际情况，定义楼层的数量、层高以及混凝土强度等级等。

对于剪力墙结构，尤其要注意不同楼层剪力墙的厚度和混凝土强度的变化。

接下来是构建的定义。

在广联达中，需要对剪力墙、暗柱、连梁等构件进行详细的定义。

例如，对于剪力墙，要定义其钢筋的规格、间距、锚固长度等。

对于暗柱，要根据图纸的要求，选择合适的截面形式，并配置相应的纵筋和箍筋。

在绘制构件时，要确保图形的准确性。

广联达提供了多种绘制方法，如点画法、直线画法、智能布置等。

对于剪力墙，可以通过直线画法沿着墙的轴线进行绘制。

在绘制过程中，要注意墙的相交和连接部位，确保钢筋的计算正确。

在钢筋信息的输入方面，广联达软件提供了清晰直观的界面。

比如，对于剪力墙的水平钢筋和垂直钢筋，可以分别输入其规格和间距。

同时，还可以设置钢筋的起步距离、弯钩长度等参数。

在计算钢筋量时，广联达会根据我们输入的信息和设置的规则，自动进行计算。

计算完成后，可以通过查看钢筋报表来获取详细的钢筋用量信息。

这些报表包括钢筋明细表、钢筋汇总表等，能够清晰地反映出每种构件的钢筋用量和规格。

然而，在使用广联达进行剪力墙结构钢筋算量时，也可能会遇到一些问题。

广联达GTJ2021中剪力墙钢筋和连梁如何计算的短肢剪力墙1.业务背景：短肢剪力墙，指的是截面厚度不大于300mm，且各肢横截面高度与厚度之比的最大值大于4但≤8的剪力墙。

2.短肢剪力墙的受力、变形特征，类似于框剪结构。

但比框架结构的刚度分配、内力分配更合理，结构的变形协调导致的竖向位移差别，也比框剪结构小，则传基础荷载更均匀、合理。

3.各肢横截面高度与厚度之比的小于4就是异形柱和框架柱。

大于8时，剪力墙以处于受弯工作状态时，才能有足够的延性，故剪力墙应当是高细的，如果剪力墙太长时，将形成低宽剪力墙，就会易受剪破坏，剪力墙呈脆性，不利于抗震。

《高层建筑混凝土结构技术规程》77页下图4.抗震的原理就是吸收能量，所以短肢剪力墙即可以保证变形能力吸收能量，又不容易发生脆性破坏。

剪力墙的垂直钢筋在基础层构造形式1.当保护层厚度≤5d，在基础范围里为min（10d，100）间隔的箍筋，当保护层厚度＞5d，则为间隔为500的箍筋2.当基础高度≥LAE，即满足直锚，墙柱纵筋伸到基底弯钩为max（6d，150）当基础高度＜LAE，即不满足直锚，墙柱纵筋伸到基底弯钩为15*d，但在基础内的总长度要满足max（0.6*lae,≥20d）+15*d（同剪力墙边缘构件）剪力墙的垂直钢筋在非基础层构造形式1.非顶层垂直钢筋长度=层高+1.2lae（见16G101-173页）•2.焊接和机械连接垂直钢筋长度=层高-500+5002.剪力墙在顶层构造形式判定原则：如果遇到梁构件，满足直锚时为lae，其他情况为到顶弯折≥12*d。

剪力墙的水平钢筋1.一字剪力墙的无暗柱或者有一字型和L形暗柱端部弯折10*d（一种情况例外，后面会讲到）2.转角墙或斜交转角墙外侧连续通过，内侧15*d3.剪力墙遇到端柱时，能直锚就直锚，不能直锚，伸到对边弯折15*d。

钢筋伸入长度大于等于lae时候，可直锚，也可伸到端部剪力墙的水平钢筋代替暗柱箍筋1.体积配箍率(ρv)：体现柱端箍筋对砼的约束作用，箍筋体积配箍率的基本公式是ρv=箍筋的钢筋体积/混凝土的体积。

广联达软件使用过程中需注意的问题钢筋软件使用过程中需注意的问题一、计算设置中：1、板负筋：单边标注支座负筋标注长度位置：选用负筋线长度；2、砌体结构：注意是否植筋，选择预留钢筋还是植筋；3、砼标号，檐高影响钢筋工程量，应按结构说明修改设置。

二、画构件1、隔墙底加筋不能在单构件中用总长度一次输入，会根据长度计算绑扎或接头，可以用圈梁只输主筋，或用自定义线，导入图形后要删除。

2、楼梯构件：跟楼板连接的平台及楼梯梯柱在图形中画构件，梯梁、梯板在单构件中画。

3、剪力墙结构：画剪力墙时，先把所有的砼墙画完，然后布置暗柱，连梁，避免出现暗柱处未画砼墙的情况。

4、剪力墙结构：每一层墙体画完剪力墙以后对照建筑平面图把该层的砌体墙，门窗画完。

5、墙构件名称要写的详细，例如200厚砼墙，电梯井160厚砼墙（电梯井墙要分出来，图形套价是单独的），200厚加气砼砌块墙。

三、检查1、全部做完检查完后，执行一次构件工具中“批量删除未使用构件”。

图形软件使用中需注意的问题一、计算设置二、构件（套子目前最好执行一次构件中批量删除未使用构件，避免多余的套子目工作量）1、台阶构件：有踏步时，台阶用踏步整体面层面积，平台用平台水平投影面积（应不包括最上一300宽踏步尺寸）；无踏步时，用平台整体水平投影面积。

2、外墙装修和保温构件，注意计算是否包括外立面从室外标高到正负零的数量。

3、砌体墙从钢筋软件导进来以后要修改墙体材质，导进来默认都是粘土砖，按设计修改。

4、电梯门洞如果用虚墙封闭，算墙面装修会少算门洞上连梁的装饰工程量。

电梯墙封闭用墙洞画电梯门。

5、厨卫间地面防水量计算，建地面构件时属性里是否计算防水改为是，计算设置-楼地面-楼地面立面防水的最低高度值默认500，如果上翻高度小于500就用水平防水面积代码，如果上翻高度大于500就要用水平防水面积+立面防水面积(大于最低立面防水高度)工程量代码。

6、楼梯间装修做法：楼梯底面层乳胶漆等和楼梯踏步面层子目套在楼梯构件中，楼梯间用两个房间构件算墙面和天棚装修：楼梯间与楼面连平台建“楼梯间平台”房间构件，依附构件有地面、墙面、天棚；楼梯间踏步和休息平台用“楼梯间“房间构件。

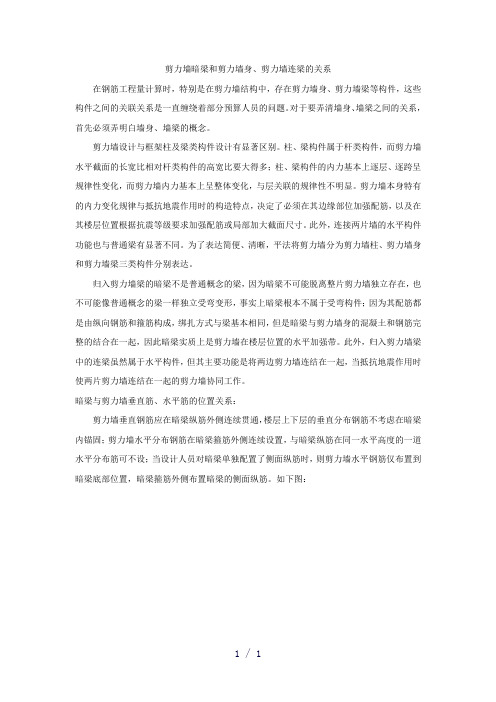

剪力墙暗梁和剪力墙身、剪力墙连梁的关系在钢筋工程量计算时，特别是在剪力墙结构中，存在剪力墙身、剪力墙梁等构件，这些构件之间的关联关系是一直缠绕着部分预算人员的问题。

对于要弄清墙身、墙梁之间的关系，首先必须弄明白墙身、墙梁的概念。

剪力墙设计与框架柱及梁类构件设计有显著区别。

柱、梁构件属于杆类构件，而剪力墙水平截面的长宽比相对杆类构件的高宽比要大得多；柱、梁构件的内力基本上逐层、逐跨呈规律性变化，而剪力墙内力基本上呈整体变化，与层关联的规律性不明显。

剪力墙本身特有的内力变化规律与抵抗地震作用时的构造特点，决定了必须在其边缘部位加强配筋，以及在其楼层位置根据抗震等级要求加强配筋或局部加大截面尺寸。

此外，连接两片墙的水平构件功能也与普通梁有显著不同。

为了表达简便、清晰，平法将剪力墙分为剪力墙柱、剪力墙身和剪力墙梁三类构件分别表达。

归入剪力墙梁的暗梁不是普通概念的梁，因为暗梁不可能脱离整片剪力墙独立存在，也不可能像普通概念的梁一样独立受弯变形，事实上暗梁根本不属于受弯构件；因为其配筋都是由纵向钢筋和箍筋构成，绑扎方式与梁基本相同，但是暗梁与剪力墙身的混凝土和钢筋完整的结合在一起，因此暗梁实质上是剪力墙在楼层位置的水平加强带。

此外，归入剪力墙梁中的连梁虽然属于水平构件，但其主要功能是将两边剪力墙连结在一起，当抵抗地震作用时使两片剪力墙连结在一起的剪力墙协同工作。

暗梁与剪力墙垂直筋、水平筋的位置关系：剪力墙垂直钢筋应在暗梁纵筋外侧连续贯通，楼层上下层的垂直分布钢筋不考虑在暗梁内锚固；剪力墙水平分布钢筋在暗梁箍筋外侧连续设置，与暗梁纵筋在同一水平高度的一道水平分布筋可不设；当设计人员对暗梁单独配置了侧面纵筋时，则剪力墙水平钢筋仅布置到暗梁底部位置，暗梁箍筋外侧布置暗梁的侧面纵筋。

如下图：在实际施工时，在同一道墙上即存在暗梁同时也存在剪力墙洞口连梁时，常见的做法如下：1、将连梁的上部纵筋贯穿暗梁上部，伸至墙端部暗柱纵筋的内侧后水平弯折15d，替换暗梁的上部纵筋；连梁的下部纵筋伸过洞口边lae，暗梁的下部纵筋一端伸至墙端部暗柱纵筋内侧后水平弯折水平15d，另一端从连梁纵筋的端头开始，与连梁纵筋搭接llE。

剪⼒墙的钢筋计算及⼴联达软件中输⼊剪⼒墙的钢筋计算及⼴联达软件中输⼊在钢筋⼯程量计算中剪⼒墙是最难计算的构件，具体体现在：1、剪⼒墙包括墙⾝、墙梁、墙柱、洞⼝，必须要整体考虑它们的关系；2、剪⼒墙在平⾯上有直⾓、丁字⾓、⼗字⾓、斜交⾓等各种转⾓形式；3、剪⼒墙在⽴⾯上有各种洞⼝；4、墙⾝钢筋可能有单排、双排、多排，且可能每排钢筋不同；5、墙柱有各种箍筋组合；6、连梁要区分顶层与中间层，依据洞⼝的位置不同还有不同的计算⽅法。

（1）剪⼒墙墙⾝⼀、剪⼒墙墙⾝⽔平钢筋1、墙端为暗柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙长-保护层+弯折B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae 内侧钢筋长度＝墙长-保护层+弯折⽔平钢筋根数＝层⾼/间距+1（暗梁、连梁墙⾝⽔平筋照设）2、墙端为端柱时A、外侧钢筋连续通过外侧钢筋长度＝墙长-保护层内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）B、外侧钢筋不连续通过外侧钢筋长度＝墙长-保护层+0.65Lae内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）⽔平钢筋根数＝层⾼/间距+1（暗梁、连梁墙⾝⽔平筋照设）注意：如果剪⼒墙存在多排垂直筋和⽔平钢筋时，其中间⽔平钢筋在拐⾓处的锚固措施同该墙的内侧⽔平筋的锚固构造。

3、剪⼒墙墙⾝有洞⼝时当剪⼒墙墙⾝有洞⼝时，墙⾝⽔平筋在洞⼝左右两边截断，分别向下弯折15d。

⼆、剪⼒墙墙⾝竖向钢筋1、⾸层墙⾝纵筋长度＝基础插筋＋⾸层层⾼＋伸⼊上层的搭接长度2、中间层墙⾝纵筋长度＝本层层⾼＋伸⼊上层的搭接长度3、顶层墙⾝纵筋长度＝层净⾼＋顶层锚固长度墙⾝竖向钢筋根数＝墙净长/间距+1（墙⾝竖向钢筋从暗柱、端柱边50mm开始布置）4、剪⼒墙墙⾝有洞⼝时，墙⾝竖向筋在洞⼝上下两边截断，分别横向弯折15d。

三、墙⾝拉筋1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）2、根数＝墙净⾯积/拉筋的布置⾯积注：墙净⾯积是指要扣除暗（端）柱、暗（连）梁，即墙⾯积-门洞总⾯积-暗柱剖⾯积 - 暗梁⾯积；拉筋的⾯筋⾯积是指其横向间距×竖向间距。

梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。

答：新版本中重新提取梁跨就可以了剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了剪力墙钢筋一侧的直径不同如何输入？答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。

不同属性的剪力墙合并和钢筋计算？答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。

采用合并功能，可以把两段墙合并，但是保留本身各自的属性。

选中两段墙图元，选择“合并”命令。

在是否保留墙段各自属性对话框中选择是，合并成功。

汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。

在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。

CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。

GGJ10.0中，剪力墙能否处理三排、四排的钢筋？答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。

广联达GGJ2009教程—剪力墙的计算设置介绍剪力墙分为墙身、墙柱（暗柱和端柱）和墙梁（暗梁和连梁）。

剪力墙墙身中的钢筋一般有水平钢筋、垂直钢筋和拉筋。

墙柱的钢筋有纵筋和箍筋、拉筋，墙柱的计算设置在上期的柱部分已经做了介绍。

墙梁的钢筋也分为纵筋和箍筋，有时候还有拉筋。

下面主要介绍剪力墙的钢筋算法，墙柱的算法见2010年第2期的柱计算设置介绍，墙梁的计算比较简单，这里不做详细介绍。

一、剪力墙算量基本方法1、水平筋的计算（图集规定）1）长度计算水平筋计算，需要根据端部是暗柱或端柱，取不同的做法。

一字型端部无暗柱的水平筋做法：具体做法如图；采用U形封边或者端部弯折15d。

有暗柱的L形和T形墙水平筋做法：具体做法见图；有暗柱的墙水平筋做法：具体做法见图。

2）根数计算根数=（墙高-起步）/间距+1，扣洞口。

2、垂直筋的计算1）长度计算基础层：插筋长度=露出长度（按规范计算，见计算设置第20项）+搭接长度+基础厚度-保护层+弯折（按规范取，见计算设置第21项）垂直筋长度=层高-本层露出长度+上层露出长度，如图所示。

中间层：垂直筋长度=层高-本层露出长度+上层露出长度，如上图所示。

顶层：垂直筋长度=墙高-本层露出长度-节点高+锚固，如图所示。

2）根数计算根数=（净长-起步）/间距+1，扣洞口。

二、公共设置项1、纵筋搭接接头错开百分率：提供四种选项。

来源：03G101-1第34页和00G101第25页，如图所示。

说明：根据接头百分率的不同，搭接长度与锚固长度的比例系数不同。

影响范围：影响钢筋的搭接长度。

2、暗梁/连梁/边框梁拉筋配置：按规范设置，如图所示来源：03G101-1第55页关于“连梁、暗梁和边框梁侧面纵筋和拉筋构造”的说明，如图所示。

说明：根据梁高度不同，配置不同信息的拉筋。

影响：影响梁属性中拉筋的默认值。

3、暗梁/连梁/边框梁箍筋及拉筋弯折角度：提供三种选择来源：施工工艺不同影响范围：弯折角度不同，按外边线计算时，箍筋及拉筋长度不同。

短肢剪力墙与连梁施工中大模板施工技术探讨摘要:本文通过短肢剪力墙中使用大模板施工的困难性出发,提出一种施工方案以使大模板仍然能在短肢剪力墙结构中得到应用,结合某实际剪力墙结构以及笔者的工程经验,归纳总结出剪力墙与连梁施工中大模板施工的一些关键技术,提出一些切实可行的施工措施。

关键词:短肢剪力墙连梁连接大模板施工1 工程概况本工程为新余恒大雅苑A地块首期1#栋主体及配套工程,工程位于江西省新余市高新开发区赛维大道以北,东临规划路虎跃路。

本工程为28层高层住宅,房屋高度为85.450m,建筑面积为120222m2,结构形式为现浇钢筋混凝土剪力墙结构,结构中应用了较多短肢剪力墙。

本工程所在地属抗震设防烈度小于6度区,设计基本地震加速度值小于0.05g,本工程不进行抗震设防;但因本工程属高层建筑,所以仍应进行抗震概念设计,同时所有结构构造均进行抗震构造措施要求设置。

2 大模板施工在短肢剪力墙中难度鉴于短肢剪力墙开有较大洞口的结构特点,导致了大模板在短肢剪力墙施工应用上存在较大难度。

为了针对该问题提出合理的大模板施工方法,必须要清楚大模板施工在短肢剪力墙中难度之处,以为后面提出施工方法作基础。

套模稳定性差,定位较难保证。

短肢剪力墙显著的特点就是洞口多而且大,其墙肢长度一般只有墙身厚度的5～8倍,也就是墙肢长度一般是一米多长而已,其是一种为了增加剪力墙结构延性而设有连梁和短肢的大洞口剪力墙。

由于洞口较大,随意仍采用原来的配模施工工艺,就会导致洞口的套模较大,从而造成洞口处的套模刚度以及稳定性差,进一步导致定位的难度,很难确保定位的准确性,同时也浪费洞口处大量的模板。

模板整体性差。

由于短肢剪力墙大洞口的存在,如果把大洞口处的连梁按梁进行处理,必然会导致大模板在大洞口处断开,从而破坏了大模板整体性,必然导致大模板刚度变差,板块也因此变小,同时造成板块安装的不方便。

连梁支模问题。

短肢剪力墙大洞口的存在,导致了洞口上方连梁的支模问题的产生。
