广联达画剪力墙时的常见问题(值得收藏)

梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。

钢筋算量2009济南2010-6-11答：新版本中重新提取梁跨就可以了剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置钢筋算量2009南宁2010-6-11 答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了剪力墙钢筋一侧的直径不同如何输入？钢筋算量2009长春2010-6-10答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。

不同属性的剪力墙合并和钢筋计算？钢筋算量2009郑州2010-6-10答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。

采用合并功能，可以把两段墙合并，但是保留本身各自的属性。

选中两段墙图元，选择“合并”命令。

在是否保留墙段各自属性对话框中选择是，合并成功。

汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。

在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？钢筋算量2009郑州2010-6-10 答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。

CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？图形算量GCL2008杭州2010-6-8答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。

GGJ10.0中，剪力墙能否处理三排、四排的钢筋？GGJ10.0洛阳2010-6-8答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。

广联达钢筋建模教程—墙篇、剪力墙结构中的短肢剪力墙比较的常见，我用偏移功能一段一段地绘制也可以但是感觉比较的慢？有没有快一点的画法？答：可以利用点加长度来快速绘制。

选择点加长度功能按钮，然后按提示指定下一个点确定方向并输入短肢剪力墙的长度，这样就可以快速画好不在轴线与轴线交点的墙。

如果短肢剪力墙和轴线还有一定的偏角，那么你可以按住shift+鼠标左键输入偏角。

2、剪力墙的压墙筋如何用？答：剪力墙的压墙筋是剪力墙水平方向附加的钢筋，输入格式：2B12，长度计算公式同水平公式计算。

3、剪力墙中有一个其它钢筋的选择,什么时候用到？答：新版软件剪力墙构件的其它属性中有一个其它钢筋，这个是把原来只能输入其它箍筋的权限给放的更大了；我们在这里可以输入附加的箍筋同样也可以输入附加钢筋，自已给定根数及长度；更大权限的适应工程实际的需要。

4、在砖墙构件属性中砌体加筋做何解释？什么时候会用到？遇到构造柱是否考虑断开？答：在砖墙构件属性中的砌体加筋是指砖墙中通长的钢筋网，输入相应的信息软件就可以自动计算长度及根数了，当然遇到构造柱钢筋是否贯通布置我们可以在计算设置中调整。

5、砌体加筋绘图时不方便，经常出现端头方向显示不对？有没有简单一点的画法？答：砌体加筋也是点式构件，可以参考柱的特殊画法。

比如可以用F3键来进行水平切换。

Shift+F3进行垂直方向的端头切换。

6、在做砌体加筋时，选择L-3形，按系统默认值设置；软件怎么只计算加筋1呢？答：当加筋1与加筋2的钢筋直径及长度都相同时，软件默认按一种计算了，但根数是取的两者之和。

这个我们注意一下就可以了。

7、砌体加筋遇洞口时为什么不考虑自动扣减呢?答：软件中绘图输入页面的砌体加筋构件指的是我们工程的墙体拉结筋，现在的软件中是没有考虑遇到洞口的情况的。

8、什么叫跨层连梁,在软件中如何处理？答：在建立连梁的时候，我们可以直接修改连梁的顶标高来实现连梁跨层的操作，扣减关系软件会自动考虑的。

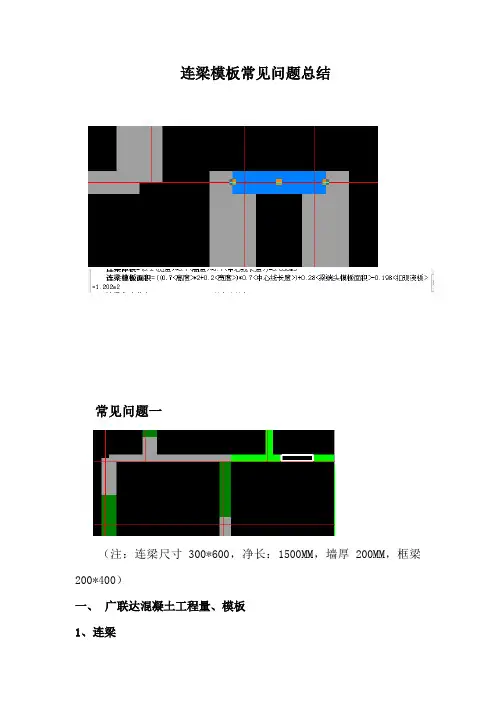

连梁模板常见问题总结
常见问题一
（注：连梁尺寸300*600，净长：1500MM，墙厚200MM，框梁200*400）
一、广联达混凝土工程量、模板
1、连梁
2、剪力墙
（水平方向）
3、框梁
二、手算混凝土工程量、模板
结论;此类情况，框梁混凝土计算值大于实际值（0.2*0.4*0.3=0.024），水平方向剪力墙与连梁合计混凝土工程量小于实际值（0.2*0.3*0.6-0.024-0.024=-0.012）；连梁模板计算值大于实际值（连梁端头+连梁两侧-框梁两次梁端头工程量）常见问题二
（注：连梁400*800 ；净长1100MM，框梁：200*400，框梁绘制连梁中心线）
一、广联达混凝土工程量、模板
1、连梁
2、框梁
二、手算混凝土工程量、模板
（注：连梁400*800 ；净长1100MM，框梁：200*400，框梁绘制连梁边线）
结论：此类情况，连梁混凝土工程量计算值小于实际值（扣除0.2*0.4*0.4=0.032），框梁混凝土工程量大于实际值（0.2*0.4*0.4=0.032），连梁模板工程量计算小于实际值，多扣除框梁一个梁头
常见问题三
一、广联达混凝土工程量、模板
二、手算混凝土工程量、模板
总结：此类情况，连梁与剪力墙关系默认成：相互垂直常见问题四
总结：此类情况，连梁与剪力墙关系默认成：相互垂直。

1、一个房间出现不同材质的墙，怎样能把他们的装修面积分开？答：房间构件的工程量代码中提供了按材质划分的墙面装修工程量。

只要在建立房间构件时，套取相应的子目，然后选择正确的工程量代码即可。

注意：若房间中的某一面墙为分层墙，分层墙的墙面装修工程量是按照底层墙材质计算的。

2、女儿墙压顶如何处理？答：女儿墙压顶可以利用圈梁来代替，建立一个圈梁构件，但名称命名为女儿墙压顶，做法也套压顶子目。

这里有一点需要注意，圈梁在计算模板面积的时候只计算两侧的，但压顶需要计算底模，所以我们在计算模板的时候要自己手工编辑一下工程量代码，把压顶底侧的模板加进去即可。

3、关于独立柱的粉刷软件怎么处理？答：在房间构件中有独立柱的周长工程量代码，所以我们在计算独立柱粉刷工程量时要在房间里计算。

即若要计算独立柱的粉刷工程量我们就要建立房间构件把独立柱围在房间里。

注意在套工程量代码时需要手工编辑一下，用独立柱的周长乘粉刷高度即可。

在GCL8.0 1551版本中柱构件中增加了柱截面周长代码，在这个版本中我们就可以直接在柱构件中处理独立柱的粉刷工程量。

GCL8.0 1551版本在房间和柱构件中都可以处理独立柱的粉刷工程量。

4、升级以后的图形算量软件，每一层的构件都的单独套定额，名称相同的可以复制到其他层里面，如果从钢筋里面导入图形的，每一层梁名称都不相同，是否都得在每一层里面单独套用定额，有没有什么简单的方法？而且还得每一层检查，原来只在构件管理中套用一层就可以了，相对繁琐多了，有没有什么更好得方法，套定额快速一些？答：可以使用做法刷的功能进行全楼统一套取；或者可以用“构件层复制”功能。

并且在构件属性中有“过滤”功能，可过滤出未套定额子目的构件；说明：图形分层主要是为了与钢筋相同，这样学习起来比较简单，并且，对于砼标高不同的情况处理也是比较简单的。

5、如何画断面是直角梯形的墙？答：目前软件不能直接处理这种形状的墙体，若一定要用软件来计算它的体积我们可以把这道墙放倒，可以利用板来代替计算，墙体积长度为板厚，墙的断面即为板的形状，利用这种方式可以计算出墙体积，若墙上有门窗洞可以用板洞来代替。

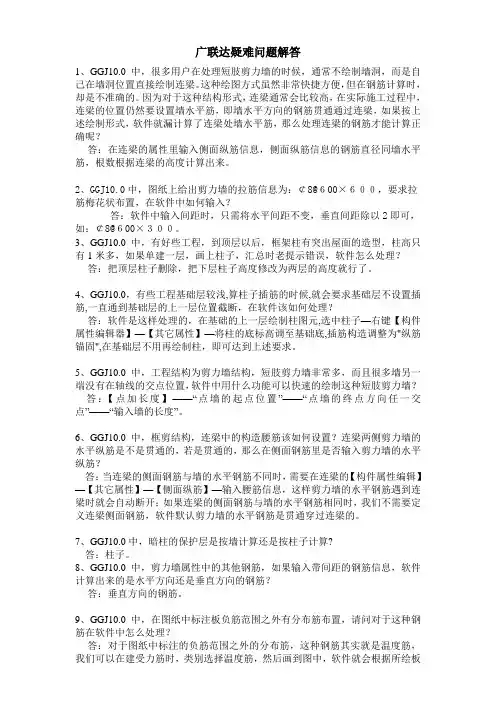

广联达疑难问题解答1、GGJ10.0中，很多用户在处理短肢剪力墙的时候，通常不绘制墙洞，而是自己在墙洞位置直接绘制连梁。

这种绘图方式虽然非常快捷方便，但在钢筋计算时，却是不准确的。

因为对于这种结构形式，连梁通常会比较高，在实际施工过程中，连梁的位置仍然要设置墙水平筋，即墙水平方向的钢筋贯通通过连梁，如果按上述绘制形式，软件就漏计算了连梁处墙水平筋，那么处理连梁的钢筋才能计算正确呢？答：在连梁的属性里输入侧面纵筋信息，侧面纵筋信息的钢筋直径同墙水平筋，根数根据连梁的高度计算出来。

2、GGJ10.0中，图纸上给出剪力墙的拉筋信息为：￠8@６00×６００，要求拉筋梅花状布置，在软件中如何输入？答：软件中输入间距时，只需将水平间距不变，垂直间距除以2即可，如：￠8@６00×３００。

3、GGJ10.0中，有好些工程，到顶层以后，框架柱有突出屋面的造型，柱高只有1米多，如果单建一层，画上柱子，汇总时老提示错误，软件怎么处理？答：把顶层柱子删除，把下层柱子高度修改为两层的高度就行了。

4、GGJ10.0，有些工程基础层较浅,算柱子插筋的时候,就会要求基础层不设置插筋,一直通到基础层的上一层位置截断，在软件该如何处理？答：软件是这样处理的，在基础的上一层绘制柱图元,选中柱子—右键【构件属性编辑器】—【其它属性】—将柱的底标高调至基础底,插筋构造调整为"纵筋锚固",在基础层不用再绘制柱，即可达到上述要求。

5、GGJ10.0中，工程结构为剪力墙结构，短肢剪力墙非常多，而且很多墙另一端没有在轴线的交点位置，软件中用什么功能可以快速的绘制这种短肢剪力墙？答：【点加长度】——“点墙的起点位置”——“点墙的终点方向任一交点”——“输入墙的长度”。

6、GGJ10.0中，框剪结构，连梁中的构造腰筋该如何设置？连梁两侧剪力墙的水平纵筋是不是贯通的，若是贯通的，那么在侧面钢筋里是否输入剪力墙的水平纵筋？答：当连梁的侧面钢筋与墙的水平钢筋不同时，需要在连梁的【构件属性编辑】—【其它属性】—【侧面纵筋】—输入腰筋信息，这样剪力墙的水平钢筋遇到连梁时就会自动断开；如果连梁的侧面钢筋与墙的水平钢筋相同时，我们不需要定义连梁侧面钢筋，软件默认剪力墙的水平钢筋是贯通穿过连梁的。

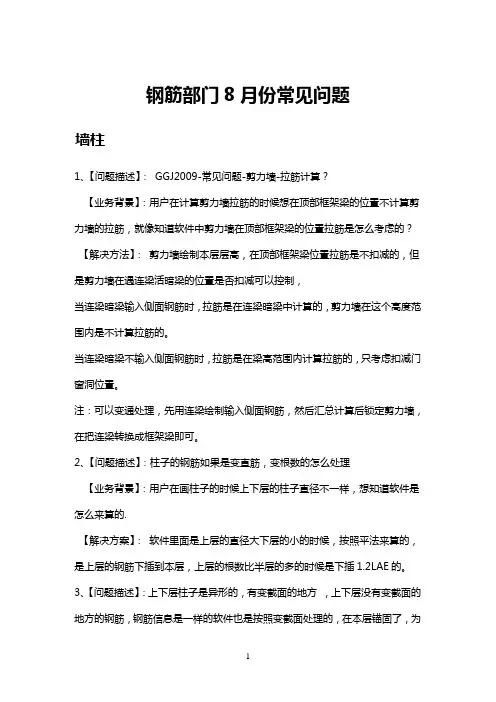

钢筋部门8月份常见问题墙柱1、【问题描述】：GGJ2009-常见问题-剪力墙-拉筋计算？【业务背景】：用户在计算剪力墙拉筋的时候想在顶部框架梁的位置不计算剪力墙的拉筋，就像知道软件中剪力墙在顶部框架梁的位置拉筋是怎么考虑的？【解决方法】：剪力墙绘制本层层高，在顶部框架梁位置拉筋是不扣减的，但是剪力墙在遇连梁活暗梁的位置是否扣减可以控制，当连梁暗梁输入侧面钢筋时，拉筋是在连梁暗梁中计算的，剪力墙在这个高度范围内是不计算拉筋的。

当连梁暗梁不输入侧面钢筋时，拉筋是在梁高范围内计算拉筋的，只考虑扣减门窗洞位置。

注：可以变通处理，先用连梁绘制输入侧面钢筋，然后汇总计算后锁定剪力墙，在把连梁转换成框架梁即可。

2、【问题描述】：柱子的钢筋如果是变直筋，变根数的怎么处理【业务背景】：用户在画柱子的时候上下层的柱子直径不一样，想知道软件是怎么来算的.【解决方案】：软件里面是上层的直径大下层的小的时候，按照平法来算的，是上层的钢筋下插到本层，上层的根数比半层的多的时候是下插1.2LAE的。

3、【问题描述】：上下层柱子是异形的，有变截面的地方，上下层没有变截面的地方的钢筋，钢筋信息是一样的软件也是按照变截面处理的，在本层锚固了，为什么呢？【问题分析】：上一层同一位置的柱子同一个地方的钢筋信息也是22的，但是软件在这个地方就自己锚固了，没有伸上去。

【解决方案】：这个是因为用户的钢筋信息的位置没有布置好，把这个地方的这14跟钢筋删除了重新绘制就好了。

4、【问题描述】：软件里面的砌体加筋采用的是植筋的做法，植筋的个数是怎么统计的，在编辑钢筋里面怎么看不到？【解决方案】：砌体加筋的植筋的个数是在报表里面体现的，砌体加筋算了多少根，砌体加筋的根数就是多少个，在报表里面的植筋，里面就可以看到。

5、【问题描述】：墙是弧形的，布置的门窗没有跟着墙走【解决方法】：查看用户的工程发现，用户画的是直行墙，一段一段的直行墙拼成的弧形。

6、【问题描述】：用户说他画的柱子，突然就不见了？【解决方法】：经过探索，用户修改了柱子的名称，修改成端柱了，跑到端柱里面去了。

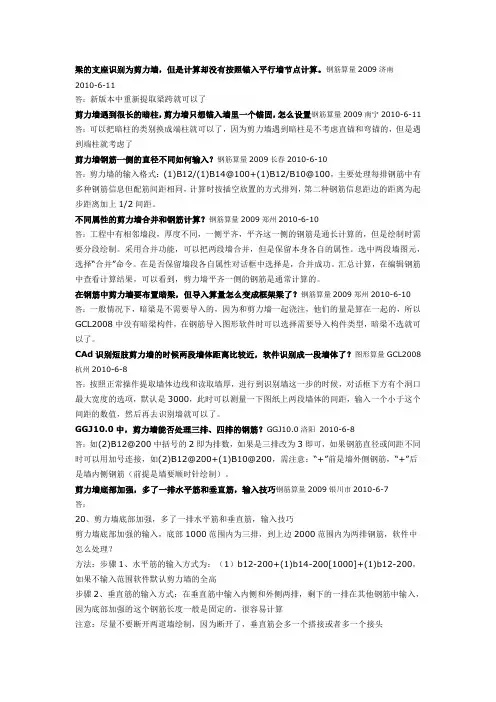

梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。

钢筋算量2009济南2010-6-11答：新版本中重新提取梁跨就可以了剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置钢筋算量2009南宁2010-6-11 答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了剪力墙钢筋一侧的直径不同如何输入？钢筋算量2009长春2010-6-10答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。

不同属性的剪力墙合并和钢筋计算？钢筋算量2009郑州2010-6-10答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。

采用合并功能，可以把两段墙合并，但是保留本身各自的属性。

选中两段墙图元，选择“合并”命令。

在是否保留墙段各自属性对话框中选择是，合并成功。

汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。

在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？钢筋算量2009郑州2010-6-10 答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。

CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？图形算量GCL2008杭州2010-6-8答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。

GGJ10.0中，剪力墙能否处理三排、四排的钢筋？GGJ10.0洛阳2010-6-8答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。

钢筋常见问题整理墙柱1.【问题描述】剪力墙上柱节点适用情况【业务背景】用户本层是暗柱，下面一层没有暗柱，但是在下层同一位置有剪力墙，但是修改了剪力墙上柱节点后没有生效。

【解决方法】：剪力墙上柱节点只适用于框架柱，暗柱的话是按变截面无节点构造下插计算。

2.【问题描述】剪力墙拉筋在遇基础构建的计算【解决方法】剪力墙拉筋计算在基础以上与埋设到基础构建范围内的计算时有差别的：a.剪力墙下没有基础时，拉筋计算为剪力墙的面积除以拉筋的间距*间距，需要扣减暗柱的尺寸；b.剪力墙下有基础时，非基础高度范围内的墙中的拉筋还是面积/间距*间距，在基础高度范围内的墙体，为基础范围内的水平钢筋的排数*（剪力墙长度/间距），都需要扣减暗柱的尺寸；c.剪力墙整个埋在基础中，例如剪力墙顶标高<筏板顶标高，剪力墙底标高>=筏板底标高，此时的拉筋计算为基础范围内的水平钢筋的排数*（剪力墙的实际长度/间距），此时没有扣减暗柱的尺寸。

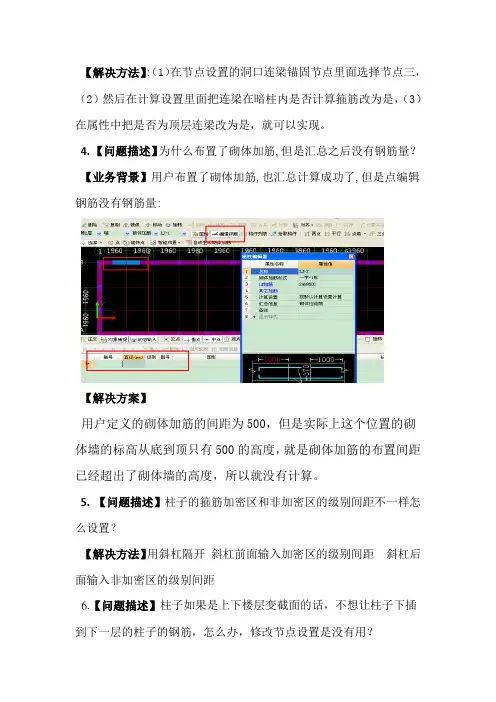

3. 【问题描述】连梁的两边是暗柱，在暗柱的范围内要求连梁直锚，而且要在锚固的区域内按照间距计算箍筋根数，该怎么设置？【解决方法】：（1）在节点设置的洞口连梁锚固节点里面选择节点三，（2）然后在计算设置里面把连梁在暗柱内是否计算箍筋改为是，（3）在属性中把是否为顶层连梁改为是，就可以实现。

4. 【问题描述】为什么布置了砌体加筋,但是汇总之后没有钢筋量？【业务背景】用户布置了砌体加筋,也汇总计算成功了,但是点编辑钢筋没有钢筋量:【解决方案】用户定义的砌体加筋的间距为500，但是实际上这个位置的砌体墙的标高从底到顶只有500的高度，就是砌体加筋的布置间距已经超出了砌体墙的高度，所以就没有计算。

5. 【问题描述】柱子的箍筋加密区和非加密区的级别间距不一样怎么设置？【解决方法】用斜杠隔开斜杠前面输入加密区的级别间距斜杠后面输入非加密区的级别间距6.【问题描述】柱子如果是上下楼层变截面的话，不想让柱子下插到下一层的柱子的钢筋，怎么办，修改节点设置是没有用？【业务背景】：用户改了本层的节点设置没有起作用【解决方案】算了插筋，修改了节点是没有用的，这个要修改下一层的相对应的柱子节点设置才可以！软件就不在算插筋了！7. 【问题描述】：4层和5层层高一样，柱子属性一样的，但是箍筋根数一个计算29个，一个计算35个？【业务背景】：用户工程4层和5层层高是一样的，柱子的属性也是一样的，但是柱子的箍筋根数不一样，根数计算公式点开发现搭接区的箍筋间距一个是5*12，另一个是5*16,？【解决方法】：4层柱子直筋是12，3层的柱子纵筋是16，3 层柱与4层柱子钢筋搭接了，所以搭接区箍筋间距是（5*d,100）取小值,d取的是两层中较大直径16.8、【问题描述】：客户的工程里面二层的框架柱，同一个名称和钢筋信息，有的是露出柱子一段长度，有的纵筋还没有升到柱顶，客户对这个很不理解。

目录图形算量GCL2008 (2)一、工程设置 (2)二、绘图输入 (3)2.1轴网 (3)2.2结构构件 (3)2.3建筑构件 (3)2.4装修 (4)2.5基础 (4)2.7表格输入 (5)三、报表预览 (5)四、其他操作 (5)图形算量GCL8.0 (7)钢筋算量GGJ10.0 (15)一、工程设置 (15)二、绘图输入 (15)2.1柱 (15)2.2墙 (16)2.3门窗洞 (18)2.4梁 (18)2.5板 (20)2.6基础 (20)三、单构件输入 (20)四、报表预览 (20)五、其他操作 (21)计价软件GBQ4.0（清单模式） (23)一、分部分项 (23)二、措施项目 (23)三、其他项目 (24)四、人材机汇总 (24)五、费用汇总 (24)六、报表 (24)七、其他操作 (25)计价软件GBQ4.0（定额模式） (26)一、预算书 (26)二、人材机汇总表 (27)三、费用汇总 (27)四、报表 (29)五、其他操作 (30)计价软件GBG8.0(定额模式) (33)CAD导图专题 (35)一、CAD导图功能详解 (35)二、CAD导图的技巧和流程应用 (40)图形算量GCL2008一、工程设置1、GCL2008图形软件如何区分定额模式和清单模式？解决方法：①只选择了定额规则和定额库就是-----定额模式。

②只选择清单规则和清单库就是-----清单（招标）模式。

③清单规则和定额规则及清单库和定额库同时选择就是----清单（投标）模式。

2、GCL2008（625版本）如何区分【纯做法模式】和【工程量表模式】？解决方法：根据重庆用户的习惯，在GCL2008（625版本）中在新建工程向导里增加了做法模式的选项，软件默认的是【纯做法模式】。

纯做法模式：相同于GCL8.0软件里的方式，在构件属性里做法中套取定额后，在工程量表达试里选择对应的工程量代码或者编辑计算试自己写入。

工程量表模式：工程量表模式是GCL2008较GCL8.0优化的模式，为方便统一管理及应用，把要计算的各项工程量分别按构件罗列出来。

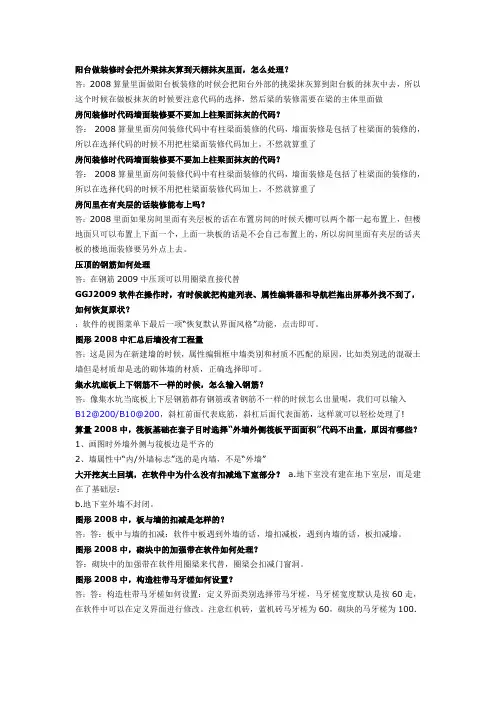

阳台做装修时会把外梁抹灰算到天棚抹灰里面，怎么处理？答：2008算量里面做阳台板装修的时候会把阳台外部的挑梁抹灰算到阳台板的抹灰中去，所以这个时候在做板抹灰的时候要注意代码的选择，然后梁的装修需要在梁的主体里面做房间装修时代码墙面装修要不要加上柱梁面抹灰的代码？答：2008算量里面房间装修代码中有柱梁面装修的代码，墙面装修是包括了柱梁面的装修的，所以在选择代码的时候不用把柱梁面装修代码加上，不然就算重了房间装修时代码墙面装修要不要加上柱梁面抹灰的代码？答：2008算量里面房间装修代码中有柱梁面装修的代码，墙面装修是包括了柱梁面的装修的，所以在选择代码的时候不用把柱梁面装修代码加上，不然就算重了房间里在有夹层的话装修能布上吗？答：2008里面如果房间里面有夹层板的话在布置房间的时候天棚可以两个都一起布置上，但楼地面只可以布置上下面一个，上面一块板的话是不会自己布置上的，所以房间里面有夹层的话夹板的楼地面装修要另外点上去。

压顶的钢筋如何处理答：在钢筋2009中压顶可以用圈梁直接代替GGJ2009软件在操作时，有时候就把构建列表、属性编辑器和导航栏拖出屏幕外找不到了，如何恢复原状？：软件的视图菜单下最后一项“恢复默认界面风格”功能，点击即可。

图形2008中汇总后墙没有工程量答：这是因为在新建墙的时候，属性编辑框中墙类别和材质不匹配的原因，比如类别选的混凝土墙但是材质却是选的砌体墙的材质，正确选择即可。

集水坑底板上下钢筋不一样的时候，怎么输入钢筋？答：像集水坑当底板上下层钢筋都有钢筋或者钢筋不一样的时候怎么出量呢，我们可以输入B12@200/B10@200，斜杠前面代表底筋，斜杠后面代表面筋，这样就可以轻松处理了!算量2008中，筏板基础在套子目时选择“外墙外侧筏板平面面积”代码不出量，原因有哪些？1、画图时外墙外侧与筏板边是平齐的2、墙属性中“内/外墙标志”选的是内墙，不是“外墙”大开挖灰土回填，在软件中为什么没有扣减地下室部分？ a.地下室没有建在地下室层，而是建在了基础层：b.地下室外墙不封闭。

目录一、通性问题 (16)（一）柱、墙 (16)1.用户在绘制墙垛的时候，绘制不上去，为什么？ (16)2.柱模板面积计算的时候选择的是“扣门面积（砼墙上门与柱相切处的模板面积）”为什么画了虚墙上的门也给扣了？ (16)3.调整柱端头的功能键为什么不好用 (16)4.保温层与保温墙的区别 (17)5砌体墙与混凝土栏板立面相交软件是怎么扣减的 (17)6.构造柱在定义的时候已经设置了马牙槎，为什么基础层有马牙槎的量首层没有？ (17)7.框架柱的周围有两面是墙，另外一面是虚墙，独立住装修可以布置上，是怎么回事？ (17)8.墙体的模板面积中会扣除门洞口的面积，怎么能加上侧壁的面积? .179.后浇带绘制到了砌体墙上，会不会影响砌体墙的工程量？ (18)10.虚墙上可以布置门窗吗？ (18)11.定义的砌体墙，只计算了外墙外侧钢丝网片，没有计算外墙内侧的钢丝网片工程量 (18)12.同一楼层的柱子标高不同（例如有夹层），那软件会不会自动判断计算柱子的超高部分的工程量呢？ (18)13.人防墙在图形软件中如何绘制？ (18)12.钢筋导入图形，查看剪力墙的模板工程量没有扣除与现浇板相交的部分 (19)13.单边牛腿柱怎么可以绘制？ (19)14.混凝土墙体有大纲模板量，为什么砌块墙没有呢？ (19)15.按照斜板利用平齐板顶的功能绘制的墙体，删除板之后，墙体的标高是否还会变化? (19)16.模板面积怎么操作可以不扣门洞而且要加上门窗侧壁的量？ (19)17.基础层的筏板有很多标高，如何将基础层的墙的标高的调整到筏板的底标高？ (20)18．构造柱的属性里面截面宽度输入了数值，可以智能布置按照不同的墙厚去匹配么？ (20)19.GCL2008中图纸上绘制了带马牙槎的构造柱，但是软件在计算墙的体积的时候没有扣减马牙槎的工程量？ (20)20.GCL2008中砌体墙与剪力墙在绘图的过程中重叠的话，那么软件是如何计算的呢？ (22)21．内墙两侧钢丝网片总长度是否包含内部墙柱，内部墙梁钢丝网片总度？ (23)22.本层的板是斜板，墙的底部要随着板一起斜，如何快速布置？ (23)23.用户工程-2层的剪力墙没有计算脚手架的量，除了弧形的混凝土墙。

梁的支座识别为剪力墙，但是计算却没有按照锚入平行墙节点计算。

答：新版本中重新提取梁跨就可以了剪力墙遇到很长的暗柱，剪力墙只想锚入墙里一个锚固，怎么设置答：可以把暗柱的类别换成端柱就可以了，因为剪力墙遇到暗柱是不考虑直锚和弯锚的，但是遇到端柱就考虑了剪力墙钢筋一侧的直径不同如何输入？答：剪力墙的输入格式：(1)B12/(1)B14@100+(1)B12/B10@100，主要处理每排钢筋中有多种钢筋信息但配筋间距相同，计算时按插空放置的方式排列，第二种钢筋信息距边的距离为起步距离加上1/2间距。

不同属性的剪力墙合并和钢筋计算？答：工程中有相邻墙段，厚度不同，一侧平齐，平齐这一侧的钢筋是通长计算的，但是绘制时需要分段绘制。

采用合并功能，可以把两段墙合并，但是保留本身各自的属性。

选中两段墙图元，选择“合并”命令。

在是否保留墙段各自属性对话框中选择是，合并成功。

汇总计算，在编辑钢筋中查看计算结果，可以看到，剪力墙平齐一侧的钢筋是通常计算的。

在钢筋中剪力墙要布置暗梁，但导入算量怎么变成框架梁了？答：一般情况下，暗梁是不需要导入的，因为和剪力墙一起浇注，他们的量是算在一起的，所以GCL2008中没有暗梁构件，在钢筋导入图形软件时可以选择需要导入构件类型，暗梁不选就可以了。

CAd识别短肢剪力墙的时候两段墙体距离比较近，软件识别成一段墙体了？答：按照正常操作提取墙体边线和读取墙厚，进行到识别墙这一步的时候，对话框下方有个洞口最大宽度的选项，默认是3000，此时可以测量一下图纸上两段墙体的间距，输入一个小于这个间距的数值，然后再去识别墙就可以了。

GGJ10.0中，剪力墙能否处理三排、四排的钢筋？答：如(2)B12@200中括号的2即为排数，如果是三排改为3即可，如果钢筋直径或间距不同时可以用加号连接，如(2)B12@200+(1)B10@200，需注意：“+”前是墙外侧钢筋，“+”后是墙内侧钢筋（前提是墙要顺时针绘制）。

广联达软件50个常见问题解答1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。

2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。

选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。

注：这里也可以点击查看导出原则来查看工程导出的原则。

【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。

【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。

过量通算，圈梁算到过梁边。

4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。

5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。

你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。

2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。

6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。

7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。

剪力墙设计与施工中的常见问题及解决方法引言剪力墙是一种常用的结构构件，用于提供建筑物的抗侧力和抗剪能力。

在剪力墙的设计与施工过程中，常会遇到一些问题，本文将介绍剪力墙设计与施工中常见的问题，并提供相应的解决方法。

问题一：剪力墙布置不合理剪力墙的布置对于整个建筑结构的稳定性至关重要。

如果剪力墙的布置不合理，可能导致结构承载不均匀，甚至发生严重的结构失稳。

常见的问题有剪力墙布置间距过大或过小，或者布置位置不当。

解决方法是通过合理的结构布置和使用适当的剪力墙型号，保证剪力墙的布置符合设计要求，结构稳定可靠。

问题二：材料选择不当剪力墙的材料选择是决定剪力墙性能的重要因素。

如果选择的材料强度不够，可能导致剪力墙的抗剪能力不足，无法承受地震或风荷载等外力作用。

解决方法是根据设计要求选择合适的剪力墙材料，如混凝土墙、砖墙或钢筋混凝土墙等，确保材料的强度和性能符合结构设计要求。

问题三：剪力墙施工质量不过关剪力墙的施工质量直接影响其抗震性能和使用寿命。

常见的问题有施工过程中墙体沉降、裂缝、破损等。

解决方法是在施工前进行充分的技术交底，提高施工操作人员的技术水平和关注施工质量，确保剪力墙的施工质量符合规范要求。

问题四：剪力墙连接处处理不当剪力墙连接处的处理直接影响结构的整体稳定性。

常见的问题有连接处不牢固、处理不规范等。

解决方法是在连接处采用合适的连接件，并根据设计要求进行正确的施工处理，保证剪力墙连接处的稳定可靠。

问题五：剪力墙与其他结构构件的协调问题剪力墙与其他结构构件之间的协调是确保整体结构安全稳定的关键。

常见的问题有剪力墙与楼板、柱子等构件之间的连接或嵌固不当，或者剪力墙与其他构件的几何尺寸不匹配等。

解决方法是在设计中充分考虑剪力墙与其他构件的协调问题，并采取合适的连接方式和处理措施，确保剪力墙与其他构件之间的协调性。

剪力墙是一种重要的结构构件，其设计与施工中常会遇到一些问题。

通过合理的剪力墙布置、材料选择和施工质量控制，以及与其他结构构件的协调，可以解决剪力墙设计与施工中的常见问题，保障建筑物的安全可靠。

1. 剪力墙筋可以锚到暗梁里么？答：剪力墙竖向钢筋弯折伸入板内的构造不是“锚入板中”（因板不是墙的支座），而是完成墙与板的相互连接。

暗梁并不是梁（梁定义为受弯构件），它是剪力墙的水平线性“加强带”。

暗梁仍然是墙的一部分，它不可能独立于墙身而存在，所以，当墙顶有AL时，墙竖向钢筋仍然应弯折伸入板中。

2. 画基础梁怎么布置垫层的？答："可以在基础梁构件中利用代码进行编制。

这样我把梁高不同的梁一一列出并在名称中注明梁高（软件代码中没有梁高），如JZL14（3A）-1200。

然后借用梁体积长度*0.15*（梁截面面积/梁高+0.2）来计算基础梁垫层的体积。

"3. 梁板式筏形基础,筏板底部钢筋是否应满铺?04G101-3第40页上图'板的第一根钢筋,距基础梁角筋垂直面为1/2板筋间距'.能否理解为;顺梁方向梁底部不放板筋? 注;甲方要求不放筋,但这样做结果是;基主梁纵横交错的地方都没钢筋(梁宽900-1200),而这些部位都是柱的位置.答：底层钢筋都要布置，上层钢筋和梁平行的不布置。

请仔细看03G101-3的38页说明第一和第二条.4. 挑梁,圈梁代过梁怎样定义构件做法?软件如何处理底模?答：先画上过梁，过梁可以用智能布置，圈梁兼过梁处也要画成过梁，再在过梁以外的部分绘制圈梁5. 在属性编辑器中，用退格键删除梁跨后，基础梁就会变成红色及梁都为识别状态后，重新对基础梁进行各基础梁跨识别即可！：6. 砼条基与砖基础位置定义反了怎么修改，分层定义条基时，下面为砼层，上面为砖层，定义时顺序上下反了，怎么修改？答：在条基和独基下定义基础构件单元的操作都是一样！定义基础单元时，是由从上向下定义的。

若定义反了，只能删除掉重新定义，应特别注意：是由从上向下定义的,既先定义砖基然后定义砼条基.试试吧7. 我用CAD导图时提取的柱子有少数几棵没能识别，我想用CAD描图把没识别的柱画上去，但描时我想用顶点描但找不到没识别已提取的柱边线的顶点，所以无法完成描柱子的操作，请问是什么原因? 我的回答：那几个柱子没有被提取，有可能是因为图元颜色和图层没区分开，还可能因为柱子构件边线画的不完整。

广联达软件50个常见问题解答广联达软件50个常见问题解答1、利用墙体点画板的时候总是出现存在未封闭区域，点画不上，但是检查墙已经封闭了检查是否绘制了梁，如果没有绘制，检查墙体，将其修改为承重墙。

2、图形定额库选错了怎么改？【第一步】：在菜单栏点击“文件”->“导出GCL工程”，弹出“导出工程：第一步，工程名称”界面；【第二步】：输入导出后的工程名称，然后选择导出后工程的清单规则、定额规则、清单库、定额库和做法模式，如果需要同时把做法也导出，则把“导出做法”打钩，如果要查看导出原则，可以点击查看导出原则，则显示导出原则。

选择完成后，点击“下一步”；【第三步】：输入和修改工程的信息如工程类别、结构形式等。

注：这里也可以点击查看导出原则来查看工程导出的原则。

【第四步】：这里输入和修改编制信息，完成后点击“下一步”；【第五步】：这里可以检查刚才所输入的所有信息，然后点击“完成”按钮。

【第六步】：这里可以选择导出工程的保存路径和输入文件名，点击保存按钮；3、圈梁代过梁时圈梁画到窗边是否需要截断？不用，软件自动扣减。

过量通算，圈梁算到过梁边。

4、构造柱绘制完为什么没有计算马牙槎的量？是因为柱的两侧没有绘制墙体，所以没有考虑马牙槎的量。

5、智能布置房间提示被分割成多个房间，可是还是布上房间了，有影响吗？1、装修构件是要在单一的封闭墙体区域内布置的。

你是不是布置好房间后又绘制墙体分割房间了？记着：一定要先绘制墙体，然后布置房间的！这时，可以删除点房间装修，重新布置。

2、下一层的墙体标高伸入了本层，所以会有提示，正常布置，没有影响。

6、阳台怎么不能新建？阳台为组合构件，应先画好阳台相关构件(板、梁、栏杆或栏板、门窗以及楼地面等装饰装修)后，再点“新建组合构件”功能并进行拉框选择其相关构件（根据提示完成其相关内容及操作步骤），完成后点确定即可建立一个整体阳台并能用于整体画图了。

7、实际工程中，针对于错层在软件中可以通过区域处理，但升完级之后为什么没有区域功能了呢？1132版本后，区域在工程设置界面，点击视图，下拉菜单中选择区域。

常见的广联达疑难解惑一、<轴网篇>1、建立轴网时只能使用“常用值”中给出的数据吗？如果常用值中没有的数值怎么办？答：建立轴网时列出“常用值”是为了方便用户的使用。

用户可以在“轴距”栏中输入“常用值”中没有的数据。

2、建立轴网时只能在窗口中一行行的输入吗，如何能将一个方向的数据快速输入？答：可在新建轴网界面的“定义数据”窗口内按“轴号，轴距，轴号，轴距，轴号，轴距，轴号，……”的格式输入，轴号与轴距间一定要有逗号分隔，即可将一个方向的轴网数据快速输入。

3、建立轴网时如果有连续相同的轴距数据如何快速输入？答：可以输入“轴距*相同个数”实现连续相同轴网数据的快速输入。

4、建立圆弧轴网时轴号的排列方向与实际图纸相反，怎么调整？圆弧轴网界面的“起始半径”是什么含义？答：可使用圆弧轴网界面的“轴号反向”功能，调整圆弧轴网轴号的方向。

圆弧轴网界面的“起始半径”是指圆弧轴网起始的第一根轴线距圆心的距离。

5、实际工程的轴网轴线间不是90°相交，软件可以建立吗？软件可以处理哪几种轴网？答：可使用“斜交轴网”界面功能建立轴网轴线非90°相交的轴网。

软件可以处理正交、圆弧、斜交三种轴网。

6、输入轴网时轴网的插入点可以改变吗？答：可使用新建轴网界面内的“改变插入点”功能改变轴网的插入点，插入点可在轴网的角点间转换。

7、当前工程的轴网数据可以在其他工程中重复利用吗？答：可使用新建轴网界面内的“存盘”、“读取”功能配合使用，用“存盘”功能存盘当前工程轴网再在其他工程中用“读取”功能读取存盘的轴网即可实现轴网数据的重复利用。

8、轴网已经建立且已输入到绘图界面，发现有个轴距输错了。

需要将输入的轴网和建立的轴网全部删除重新建立再输入吗？答：可使用轴网管理窗口中的“修改”功能，修改错误的轴距后绘图界面已输入的轴网也会随着修改。

9、不在主轴网上的构件如何快速定位？答：可以建立辅轴，利用辅轴与辅轴、辅轴与主轴的交点定位构件。

一、工程设置1、【问题描述】：软件在编辑钢筋查看时，发现直筋没有减掉弯曲调整值？答：默认算的下料长度是没有减掉弯曲调整值的见下图a，如果需要可以自己调整图a2、【问题描述】：在查看钢筋排布图时会发现原材一面会减掉二公分半，如果现场不是这个值比如是2公分，该在哪调整？答：软件在工程设置中默认的原材两头剪切5公分见图a，如果需要一头剪切2公分，那就需要在里面40即可图a3、【问题描述】：软件中在工程设置——模数设置中有一个尾数取整设置见图a，这个功能是做什么的？图a答：在实际施工中，钢筋的加工受度量精度和加工工艺的影响，只精确到厘米单位：如计算钢筋长度为2438，实际加工中按照2440加工。

在软件中您可以通过尾数取整规则的设置来实现这个功能。

尾数取整设置中分两项：“直筋设置”和“箍筋设置”分别对应两种钢筋形式的尾数取整规则。

共有四个设置选项：“向上取0”、“向下取0”、“四舍五入取0”、“保持不变”。

4、【问题描述】：软件的搭接设置怎么调？答：在北京地区来说：直径小于16的钢筋都是绑扎，直径大于等于16都是直螺纹连接5、【问题描述】：在工程设置里面见下图a，“/“前后代表的什么意思？图a答：这个值是下料的弯钩长度，“/“前代表非抗震的，后代表抗震的，如果默认的钢筋不够可以添加，见下图b6、【问题描述】：软件设置的弯钩值和我经常用的都不一样，每次设置都很麻烦，能不能改默认值？答：修改后的弯钩设置，可以“导出”为一个模板，以后再新建工程时，再“导入”。

默认值是不能修改的。

见下图a7、【问题描述】：内皮尺寸和外皮尺寸为何对应的弯钩值不同？答：按内皮计算：箍筋边长=截面长度-2*保护层按外皮计算：箍筋边长=截面长度-2*保护层+2*箍筋直径由于按外皮计算时，边长已经增加了8个箍筋的直径，弯钩长度就会相应减少二、墙1、【问题描述】：剪力墙在-1层封顶，让上层剪力墙垂直筋下插下来，本层剪力墙垂直筋直径为14，上层为12的，但是软件计算出来上层却没有下插，如下图图a答：检查到用户-1层的剪力墙全部都是锁定的，经过探索得知，用户是先绘制了-1层的墙后直接计算，让-1成为顶层，然后锁定-1层剪力墙，再绘制上一层的墙，这样做出来的剪力墙没有判断节点，导致上图效果；解决方法是先解锁-1层剪力墙，框选所有剪力墙，在属性中的墙垂直筋前输入“*”，再计算就可以了。

广联达应用疑难问题集锦（1）1、在布置装修时，一个房间里面有两种墙，分别为剪力墙和砌体墙。

但是直接选择砼墙面和砌体墙面后，为什么梁的量没有算？答：软件中梁只要与墙接触墙顶板底梁的侧面抹灰并入到墙抹灰里在墙面的计算结果里面选择墙面抹灰（不分材质）这个工程量就包括了墙上板下梁的侧面以及柱的抹灰的，墙顶板底梁的底面抹灰并入到天棚抹灰里软件中梁只要与墙接触墙顶板底梁的侧面抹灰并入到墙抹灰里强顶板底梁的底面抹灰并入到天棚抹灰里软件中梁只要与墙接触墙顶板底梁的侧面抹灰并入到墙抹灰里强顶板底梁的底面抹灰并入到天棚抹灰里软件中梁只要与墙接触墙顶板底梁的侧面抹灰并入到墙抹灰里强顶板底梁的底面抹灰并入到天棚抹灰里2、剪力墙是画到暗柱边还是覆盖暗柱？比如T形状暗柱，是全部用墙覆盖还是怎么画？答：先绘制暗柱，然后绘制墙，墙绘制到暗柱中心；剪力墙是画到轴线交点，是覆盖暗柱。

画到轴线交点，即画到暗柱中心。

覆盖暗柱。

3、现浇板里面，设置马镫筋的规则?答：没有施工方案时，预算，可以按间距1米一个，比主筋低一个规格，长度等于板厚减保护层加200. 4、楼梯画法(斜板\构造柱\休息平台\楼梯梁\楼梯井)答：（1）参数化楼梯建立的具体步骤是：点导航栏里楼梯，点定义，点新建，点新建参数化楼梯，选择匹配的图形，根据实际图纸楼梯尺寸修改参数，设置好后保存退出。

并在量表里套上做法。

绘制在图形中即可。

（2）利用组合构件来建立楼梯如果参数化楼梯里没有匹配的楼梯构件，那就采取利用组合构件来建立楼梯，组合构件是将绘图输入界面上不同构件类型的多个图元组成一个整体对象，进行整体绘制、删除等操作，提高绘图效率。

具体操作步骤如下：第一步：分别定义直形梯段（楼梯踏步板）、现浇板（休息平台），梁（梯梁）、柱（梯柱）、楼梯井（宽度在50cm以内的楼梯井可不设置）等构件，绘制出组成楼梯所需的所有构件图元。

第二步：在左侧导航栏选择楼梯构件，单击绘图工具栏里的新建组合构件按钮。
