常见汽车仪表盘警示灯图表Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT常见汽车仪表盘警示灯图表来自国外媒体BritanniaRescue的研究报告指出，98%的驾驶员无法了解所有的基本警示灯代表着什么,主要是因为他们在15款销量最好的车款中发现了99种不同的警示灯,而其中只有12种警示灯是这15款车型共用的。
以奔驰E级来说,该车型的仪表盘上共有41个警示灯,这个数量几乎是沃尔沃S40的两倍。
除此之外,他们还发现有35%的驾驶员无法识别“安全气囊警示灯”这个图标所表达的含义。
在日常驾车时，不同汽车制造厂商所采用的设计也大不相同,当驾驶员从一个品牌的车型换成另一个品牌车型时,这些不同的灯号显示设计可能会对驾驶造成很大的麻烦，很多情况下可能根本不知道那个信号灯所警示的信息是什么。
在此，我们一大众汽车的警示灯为例，为大家列出一了一些常见的警示信号以供参考。
其中红色的警示灯代表着发生的故障需要立即停车检修，而黄色的表示车辆有异常需要找个安全的地方进行检修，而绿色的则是普通的行驶状况。
（红色需要立即停车检修）（绿色行驶状况提示）（黄色需要就近停车检修）汽车仪表指示灯大全手刹指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。
当手刹被拉起后，该指示灯自动点亮。
手刹被放下时，该指示灯自动熄灭。
有的车型在行驶中未放下手刹会伴随有警告音。
电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。
机油指示灯动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。

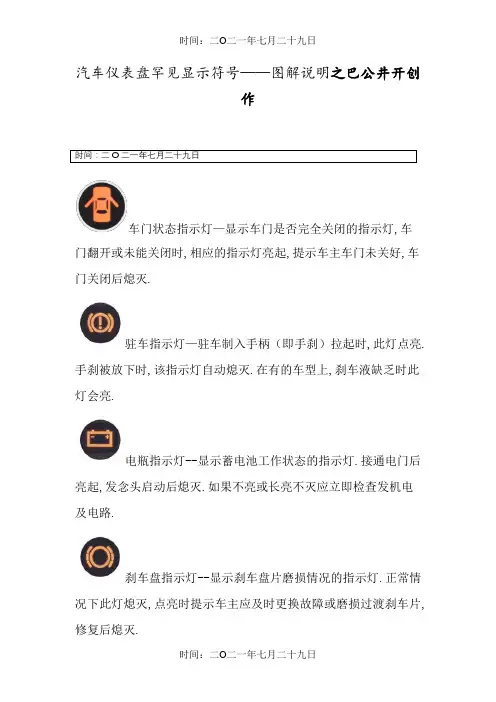

汽车仪表盘罕见显示符号——图解说明之巴公井开创作时间：二O二一年七月二十九日车门状态指示灯—显示车门是否完全关闭的指示灯,车门翻开或未能关闭时,相应的指示灯亮起,提示车主车门未关好,车门关闭后熄灭.驻车指示灯—驻车制入手柄（即手刹）拉起时,此灯点亮. 手刹被放下时,该指示灯自动熄灭.在有的车型上,刹车液缺乏时此灯会亮.电瓶指示灯--显示蓄电池工作状态的指示灯.接通电门后亮起,发念头启动后熄灭.如果不亮或长亮不灭应立即检查发机电及电路.刹车盘指示灯--显示刹车盘片磨损情况的指示灯.正常情况下此灯熄灭,点亮时提示车主应及时更换故障或磨损过渡刹车片,修复后熄灭.机油指示灯--显示发念头机油压力的指示灯,本灯亮起时暗示润滑系统失去压力,可能有渗漏,此时需立即停车关闭发念头进行检查.水温指示灯--显示发念头冷却液温渡过高的指示灯,此灯点亮报警时,应即时停车并关闭发念头,待冷却至正常温度后再继续行驶.平安气囊指示灯--显示平安气囊工作状态的指示灯,接通电门后点亮,约3－4秒后熄灭,暗示系统正常,不亮或常量暗示系统存在故障.ABS指示灯--接通电门后点亮,约3－4秒后熄灭,暗示系统正常.不亮或长亮则暗示系统故障,此时可以继续低速行驶,但应防止急刹车.发念头自检灯--发念头工作状态的指示灯,接通电门后点亮,约3－4秒后熄灭,发念头正常.不亮或长亮暗示发念头故障,需及时进行检修.燃油指示灯--提示燃油缺乏的指示灯,该灯亮起时,暗示燃油即将耗尽,一般从该灯亮起到燃油耗尽之前,车辆还能行驶约50公里左右.清洗液指示灯--显示风挡清洗液存量的指示灯,如果清洗液即将耗尽,该灯点亮,提示车主及时添加清洗液.添加清洁液后,指示灯熄灭.电子油门指示灯--本灯多见于年夜众公司的车型中,车辆开始自检时,EPC灯会点亮数秒,随后熄灭,呈现故障,本灯亮起,应及时进行检修.前后雾灯指示灯--该指示灯是用来显示前后雾灯的工作状况,前后雾灯接通时,两灯点亮,图中左侧的是前雾灯显示,右侧为后雾灯显示.转向指示灯--转向灯亮时,相应的转向灯按一定频率闪烁.按下双闪警示灯按键时,两灯同时亮起,转向灯熄灭后,指示灯自动熄灭.远光指示灯--显示年夜灯是否处于远光状态,通常的情况下该指示灯为熄灭状态.在远光灯接通和使用远光灯瞬间点亮功能时亮起.平安带指示灯--显示平安带状态的指示灯,依照车型分歧,灯会亮起数秒进行提示,或者直到系好平安带才熄灭,有的车还会有声音提示.O/D挡指示灯--O/D挡指示灯用来显示自动档的O/D挡(Over-Drive)超速挡的工作状态,当O/D挡指示灯闪亮,说明O/D 挡已锁止.[O/D挡介绍]内循环指示灯--该指示灯是用来显示车辆空调系统的工作状态,平时为熄灭状态.当翻开内循环按钮,车辆关闭外循环时,该指示灯自动点亮.示宽指示灯--示宽指示灯是用来显示车辆示宽灯的工作状态,平时为熄灭状态,当示宽灯翻开时,该指示灯随即点亮.VSC指示灯--该指示灯是用来显示车辆VSC(电子车身稳定系统)的工作状态,多呈现在日系车上.当该指示灯点亮时,说明VSC系统已被关闭.TCS指示灯--该指示灯是用来显示车辆TCS(牵引力控制系统)的工作状态,多呈现在日系车上.当该指示灯点亮时,说明TCS系统已被关闭.时间：二O二一年七月二十九日。
汽车报警指示灯大全汽车报警指示灯是车辆仪表盘上的一种重要指示装置，它能够及时地向驾驶员提示车辆的各种状态和故障信息。
了解和掌握汽车报警指示灯的含义对于驾驶安全至关重要。
本文将为您详细介绍汽车报警指示灯的类型和含义，帮助您更好地了解和应对各种车辆状态和故障情况。
1. 发动机故障灯。
发动机故障灯通常是黄色或橙色的图标，当发动机出现故障时会亮起。
这可能是由于发动机系统、排放系统、点火系统等方面的故障引起的，需要及时检修。
2. 刹车系统故障灯。
刹车系统故障灯一般为红色，如果它亮起，表明车辆的刹车系统出现了故障，这意味着刹车性能可能受到影响，需要立即检修。
3. 轮胎压力警示灯。
轮胎压力警示灯一般为黄色或橙色，当轮胎气压不足时会亮起。
这时需要及时检查轮胎气压，确保安全行驶。
4. 发动机油压力警示灯。
发动机油压力警示灯一般为红色，如果它亮起，表明发动机油压力不足，需要立即停车检查，以免造成发动机损坏。
5. 充电系统故障灯。
充电系统故障灯一般为红色，如果它亮起，表明车辆的充电系统出现了故障，可能是发电机故障或蓄电池故障，需要及时检修。
6. 安全气囊故障灯。
安全气囊故障灯一般为黄色，如果它亮起，表明车辆的安全气囊系统出现了故障，需要及时检修，以确保行车安全。
7. 车身稳定控制系统故障灯。
车身稳定控制系统故障灯一般为黄色或橙色，如果它亮起，表明车辆的车身稳定控制系统出现了故障，需要及时检修，以确保行车安全。
8. 燃油滤清器警示灯。
燃油滤清器警示灯一般为黄色或橙色，如果它亮起，表明车辆的燃油滤清器出现了故障，需要及时检修，以确保燃油系统正常工作。
9. 自动变速器故障灯。
自动变速器故障灯一般为红色，如果它亮起，表明车辆的自动变速器系统出现了故障，需要及时检修，以确保行车安全。
10. 车辆防盗系统警示灯。
车辆防盗系统警示灯一般为红色或黄色，如果它亮起，表明车辆的防盗系统出现了故障或被启动，需要及时检修或解除。
总结。
汽车报警指示灯的种类繁多，每一种指示灯的亮起都代表着不同的车辆状态和故障信息。
常见汽车仪表盘警示灯图表集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN#常见汽车仪表盘警示灯图表来自国外媒体BritanniaRescue的研究报告指出，98%的驾驶员无法了解所有的基本警示灯代表着什么,主要是因为他们在15款销量最好的车款中发现了99种不同的警示灯,而其中只有12种警示灯是这15款车型共用的。
以奔驰E级来说,该车型的仪表盘上共有41个警示灯,这个数量几乎是沃尔沃S40的两倍。
除此之外,他们还发现有35%的驾驶员无法识别“安全气囊警示灯”这个图标所表达的含义。
在日常驾车时，不同汽车制造厂商所采用的设计也大不相同,当驾驶员从一个品牌的车型换成另一个品牌车型时,这些不同的灯号显示设计可能会对驾驶造成很大的麻烦，很多情况下可能根本不知道那个信号灯所警示的信息是什么。
在此，我们一大众汽车的警示灯为例，为大家列出一了一些常见的警示信号以供参考。
其中红色的警示灯代表着发生的故障需要立即停车检修，而黄色的表示车辆有异常需要找个安全的地方进行检修，而绿色的则是普通的行驶状况。
（红色需要立即停车检修）（绿色行驶状况提示）（黄色需要就近停车检修）汽车仪表指示灯大全手刹指示灯该指示灯用来显示车辆手刹的状态，平时为熄灭状态。
当手刹被拉起后，该指示灯自动点亮。
手刹被放下时，该指示灯自动熄灭。
有的车型在行驶中未放下手刹会伴随有警告音。
电瓶指示灯该指示灯用来显示电瓶使用状态。
打开钥匙门，车辆开始自检时，该指示灯点亮。
启动后自动熄灭。
如果启动后电瓶指示灯常亮，说明该电瓶出现了使用问题，需要更换。
刹车盘指示灯该指示灯是用来显示车辆刹车盘磨损的状况。
一般，该指示灯为熄灭状态，当刹车盘出现故障或磨损过渡时，该灯点亮，修复后熄灭。
机油指示灯动机内机油的压力状况。
打开钥匙门，车辆开始自检时，指示灯点亮，启动后熄灭。
该指示灯常亮，说明该车发动机机油压力低于规定标准，需要维修。
水温指示灯该指示灯用来显示发动机内冷却液的温度，钥匙门打开，车辆自检时，会点亮数秒，后熄灭。

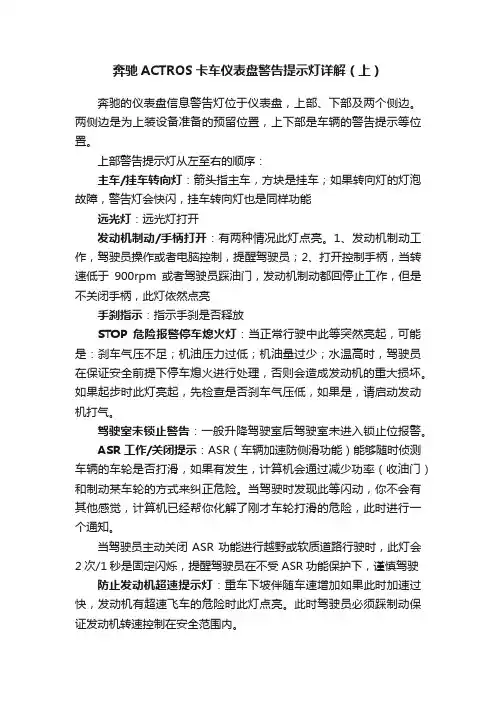

奔驰ACTROS卡车仪表盘警告提示灯详解（上）
奔驰的仪表盘信息警告灯位于仪表盘，上部、下部及两个侧边。
两侧边是为上装设备准备的预留位置，上下部是车辆的警告提示等位置。
上部警告提示灯从左至右的顺序：
主车/挂车转向灯：箭头指主车，方块是挂车；如果转向灯的灯泡故障，警告灯会快闪，挂车转向灯也是同样功能
远光灯：远光灯打开
发动机制动/手柄打开：有两种情况此灯点亮。
1、发动机制动工作，驾驶员操作或者电脑控制，提醒驾驶员；2、打开控制手柄，当转速低于900rpm或者驾驶员踩油门，发动机制动都回停止工作，但是不关闭手柄，此灯依然点亮
手刹指示：指示手刹是否释放
STOP危险报警停车熄火灯：当正常行驶中此等突然亮起，可能是：刹车气压不足；机油压力过低；机油量过少；水温高时，驾驶员在保证安全前提下停车熄火进行处理，否则会造成发动机的重大损坏。
如果起步时此灯亮起，先检查是否刹车气压低，如果是，请启动发动机打气。
驾驶室未锁止警告：一般升降驾驶室后驾驶室未进入锁止位报警。
ASR工作/关闭提示：ASR（车辆加速防侧滑功能）能够随时侦测车辆的车轮是否打滑，如果有发生，计算机会通过减少功率（收油门）和制动某车轮的方式来纠正危险。
当驾驶时发现此等闪动，你不会有其他感觉，计算机已经帮你化解了刚才车轮打滑的危险，此时进行一个通知。
当驾驶员主动关闭ASR功能进行越野或软质道路行驶时，此灯会2次/1秒是固定闪烁，提醒驾驶员在不受ASR功能保护下，谨慎驾驶防止发动机超速提示灯：重车下坡伴随车速增加如果此时加速过快，发动机有超速飞车的危险时此灯点亮。
此时驾驶员必须踩制动保证发动机转速控制在安全范围内。
汽车常见故障灯图标及解释
汽车常见故障灯包括以下几种:
1.轮胎压力警告灯。
黄色标志，一个不规则的圆圈，上面没有印章，下面有四个小尖刺，里面有一个感叹号。
该标志的出现表明汽车轮胎胎压异常，需要及时检查轮胎。
2.水温指示灯:这种指示灯在汽车刚起步时总是亮着的，尤其是冬天，水温过高或过低时，会以蓝色温度计样式亮着。
有些车辆的仪表盘上会有温度计，指针会随着水温的高低而升降。
水温过高时，不要继续行驶。
立即停止。
水温正常后，到最近的4S店或汽修店检查。
3.油压指示灯:仪表盘上类似“水壶”形状的图标是油压指示灯，当油压异常时会亮起。
当车辆启动时，机油压力指示器将点亮。
如果油压正常，以后会熄灭。
如果油压不正常，它会一直亮着。
4.制动系统警示灯: ()两侧，中间一圈，里面一个感叹号，整个图标为红色。
表示制动系统有问题，如制动液液位低、手刹拉起的状态等。

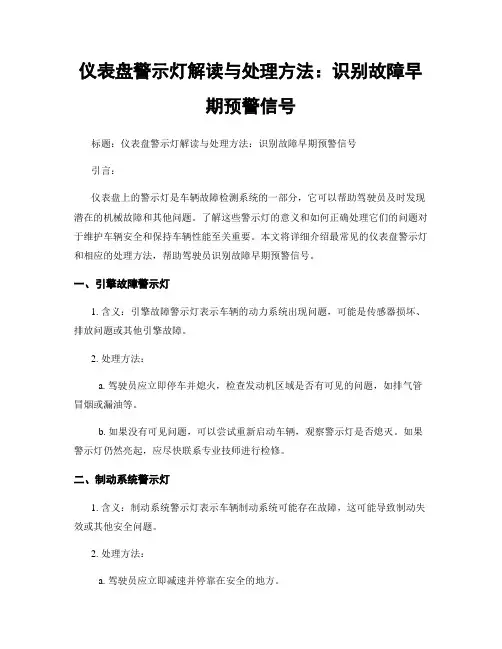

仪表盘警示灯解读与处理方法：识别故障早期预警信号标题：仪表盘警示灯解读与处理方法：识别故障早期预警信号引言：仪表盘上的警示灯是车辆故障检测系统的一部分，它可以帮助驾驶员及时发现潜在的机械故障和其他问题。
了解这些警示灯的意义和如何正确处理它们的问题对于维护车辆安全和保持车辆性能至关重要。
本文将详细介绍最常见的仪表盘警示灯和相应的处理方法，帮助驾驶员识别故障早期预警信号。
一、引擎故障警示灯1. 含义：引擎故障警示灯表示车辆的动力系统出现问题，可能是传感器损坏、排放问题或其他引擎故障。
2. 处理方法：a. 驾驶员应立即停车并熄火，检查发动机区域是否有可见的问题，如排气管冒烟或漏油等。
b. 如果没有可见问题，可以尝试重新启动车辆，观察警示灯是否熄灭。
如果警示灯仍然亮起，应尽快联系专业技师进行检修。
二、制动系统警示灯1. 含义：制动系统警示灯表示车辆制动系统可能存在故障，这可能导致制动失效或其他安全问题。
2. 处理方法：a. 驾驶员应立即减速并停靠在安全的地方。
b. 手动检查制动液是否足够，并检查制动器盘片是否有异常磨损或损坏。
c. 如果制动液充足且没有明显故障，可以尝试重新启动车辆，观察警示灯是否熄灭。
如果警示灯仍然亮起，应尽快联系专业技师进行检修。
三、防滑系统警示灯1. 含义：防滑系统警示灯表示车辆的牵引控制系统可能存在故障，可能会导致车辆在湿滑或不稳定的道路上失去牵引力。
2. 处理方法：a. 驾驶员应减速并谨慎驾驶，避免急刹车或快速加速。
b. 停车后检查轮胎是否有异常磨损或损坏，并确保轮胎气压适当。
c. 如果没有明显破损，可以尝试重新启动车辆，观察警示灯是否熄灭。
如果警示灯仍然亮起，应尽快联系专业技师进行检修。
四、安全气囊警示灯1. 含义：安全气囊警示灯表示车辆的安全气囊系统可能存在故障，不能正常工作。
2. 处理方法：a. 如果可能，驾驶员应立即停车并检查座椅上的安全气囊开关是否关闭。
如果关闭，可能是故障灯的误报。

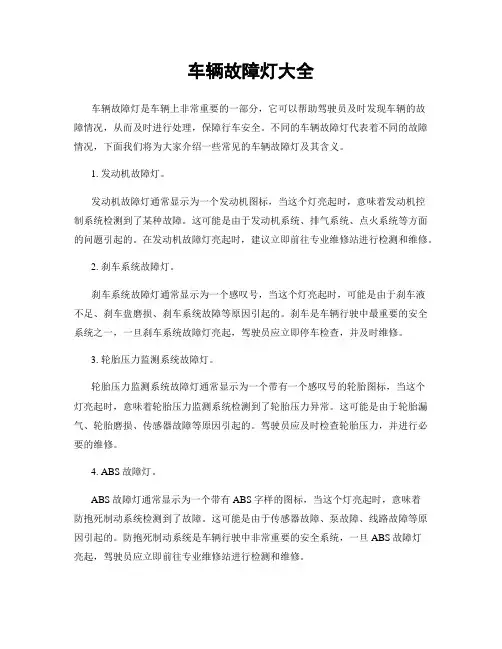

车辆故障灯大全车辆故障灯是车辆上非常重要的一部分，它可以帮助驾驶员及时发现车辆的故障情况，从而及时进行处理，保障行车安全。
不同的车辆故障灯代表着不同的故障情况，下面我们将为大家介绍一些常见的车辆故障灯及其含义。
1. 发动机故障灯。
发动机故障灯通常显示为一个发动机图标，当这个灯亮起时，意味着发动机控制系统检测到了某种故障。
这可能是由于发动机系统、排气系统、点火系统等方面的问题引起的。
在发动机故障灯亮起时，建议立即前往专业维修站进行检测和维修。
2. 刹车系统故障灯。
刹车系统故障灯通常显示为一个感叹号，当这个灯亮起时，可能是由于刹车液不足、刹车盘磨损、刹车系统故障等原因引起的。
刹车是车辆行驶中最重要的安全系统之一，一旦刹车系统故障灯亮起，驾驶员应立即停车检查，并及时维修。
3. 轮胎压力监测系统故障灯。
轮胎压力监测系统故障灯通常显示为一个带有一个感叹号的轮胎图标，当这个灯亮起时，意味着轮胎压力监测系统检测到了轮胎压力异常。
这可能是由于轮胎漏气、轮胎磨损、传感器故障等原因引起的。
驾驶员应及时检查轮胎压力，并进行必要的维修。
4. ABS故障灯。
ABS故障灯通常显示为一个带有ABS字样的图标，当这个灯亮起时，意味着防抱死制动系统检测到了故障。
这可能是由于传感器故障、泵故障、线路故障等原因引起的。
防抱死制动系统是车辆行驶中非常重要的安全系统，一旦ABS故障灯亮起，驾驶员应立即前往专业维修站进行检测和维修。
5. 车身稳定控制系统故障灯。
车身稳定控制系统故障灯通常显示为一个带有ESC字样的图标，当这个灯亮起时，意味着车身稳定控制系统检测到了故障。
这可能是由于传感器故障、控制单元故障、线路故障等原因引起的。
车身稳定控制系统可以帮助车辆在行驶中保持稳定，一旦车身稳定控制系统故障灯亮起，驾驶员应及时进行检查和维修。
6. 空气袋故障灯。
空气袋故障灯通常显示为一个带有SRS字样的图标，当这个灯亮起时，意味着安全气囊系统检测到了故障。
