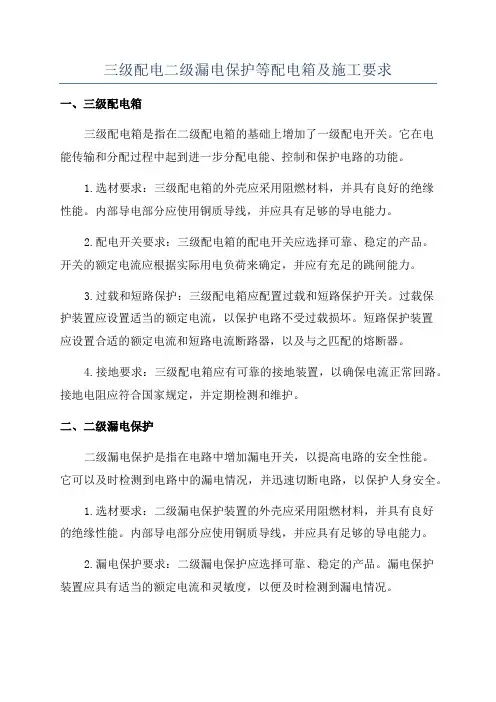

三级配电二级漏电保护等配电箱及施工要求一、三级配电箱三级配电箱是指在二级配电箱的基础上增加了一级配电开关。
它在电能传输和分配过程中起到进一步分配电能、控制和保护电路的功能。
1.选材要求：三级配电箱的外壳应采用阻燃材料，并具有良好的绝缘性能。
内部导电部分应使用铜质导线，并应具有足够的导电能力。
2.配电开关要求：三级配电箱的配电开关应选择可靠、稳定的产品。
开关的额定电流应根据实际用电负荷来确定，并应有充足的跳闸能力。
3.过载和短路保护：三级配电箱应配置过载和短路保护开关。
过载保护装置应设置适当的额定电流，以保护电路不受过载损坏。
短路保护装置应设置合适的额定电流和短路电流断路器，以及与之匹配的熔断器。
4.接地要求：三级配电箱应有可靠的接地装置，以确保电流正常回路。
接地电阻应符合国家规定，并定期检测和维护。
二、二级漏电保护二级漏电保护是指在电路中增加漏电开关，以提高电路的安全性能。
它可以及时检测到电路中的漏电情况，并迅速切断电路，以保护人身安全。
1.选材要求：二级漏电保护装置的外壳应采用阻燃材料，并具有良好的绝缘性能。
内部导电部分应使用铜质导线，并应具有足够的导电能力。
2.漏电保护要求：二级漏电保护应选择可靠、稳定的产品。
漏电保护装置应具有适当的额定电流和灵敏度，以便及时检测到漏电情况。
3.接地要求：二级漏电保护装置应有可靠的接地装置，以确保电流正常回路。
接地电阻应符合国家规定，并定期检测和维护。
4.安装要求：二级漏电保护装置应按照国家相关标准和施工规范进行安装。
安装位置应选择在干燥、通风的地方，不得受到腐蚀等环境影响。
5.检测要求：二级漏电保护装置应定期进行漏电测试，以确保其正常工作。
检测方法应符合国家相关规定，并由专业技术人员进行。
以上是对三级配电箱和二级漏电保护的配电及施工要求的总结。
在进行电力工程施工时，应根据实际情况选择合适的配电箱和漏电保护装置，并按照国家标准和施工规范进行安装和维护，以保障电力系统的安全和稳定运行。
漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
分配电箱示意图分配电箱PE、N 线端子板节点图分配电箱箱门电气连接节点图分配电箱电气系统图四、开关箱（按一机一闸一漏一箱设置）（一）电焊机开关箱内设DZ20-100∕2 系列或KDM1-100∕2（100A、380V）透明塑壳断路器作为控制开关，DZ15LE-100∕2 （DZ20L-100∕2）或LBM-1-100∕2（100 A）漏电断路器，BFGD 系列二次防触电保护器；PE 端子排为3 个接线螺栓。
三级配电二级漏电保护等配电箱及施工要求三级配电是指将一级配电网络的电能进一步分配到各个用电设备的过程。
一般情况下，三级配电是指住宅、商业建筑等中小型建筑物的分配电系统。
而二级漏电保护是为了防止发生漏电事故而采取的措施。
在进行三级配电和二级漏电保护方面，以下是一些常见的配电箱及施工要求：1.配电箱的选择：选择合适的配电箱至关重要。
一般来说，配电箱应符合国家相关标准，并且具备耐压能力和防腐蚀能力。
另外，还要根据用电负载的大小选择适当的配电箱容量。
2.配电线路的规划：配电线路的规划要合理。
应根据不同用电设备的功率和用电点的位置，确定线路的走向和分支。
同时，还要确保线路的安全性，避免线路负载过大，引发电器设备过热等问题。
3.配电箱内电器元件的安装：在配电箱内部，应严格按照规范安装电器元件。
电器元件应具备耐压和耐久性能，并保证接触良好，不松动。
在安装过程中还要注意防止导线短路，以及防止元件之间因相互干扰而造成故障。
4.二级漏电保护的设置：为了安全使用电能，配电箱应设置二级漏电保护。
二级漏电保护器应具有过载和漏电保护功能，能够及时断开电源，避免发生漏电事故。
在设置二级漏电保护器时，还要根据用电情况和安全要求进行合理选择。
5.引线的绝缘处理：配电箱内应进行引线的绝缘处理，确保引线与配电箱之间的安全隔离。
引线的绝缘处理可以使用绝缘胶带、绝缘套管等材料进行包线，避免引线之间短路导致的安全隐患。
6.施工安全要求：在进行配电箱安装和施工过程中，要注意安全。
施工人员应佩戴适当的安全防护用品，避免触电和其他事故的发生。
同时，施工现场应保持整洁，并避免使用电焊等火源，防止火灾的发生。
综上所述，三级配电和二级漏电保护是保障用电安全和防止漏电事故发生的重要环节。
在进行配电箱选择、线路规划、电器元件安装、二级漏电保护设置和施工过程中，都需要严格按照相关标准和要求进行操作，确保用电安全可靠。
三级配电系统标准化三级配电、二级配电箱等漏电保护及施工要求该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱（动力回路与照明回路分路配电）内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
三级配电系统标准化三次配电、二次配电箱等漏电保护及施工要求配电箱（柜）适用于工地及室外临时用电，应满足“三级配电、两级漏电保护、一机一闸、一漏一盒”。
一、基本要求（1）配电箱（柜）的生产制造应符合《低压开关设备及控制设备》GB7251.4第四部分和《安全《建筑工地临时用电技术》JGJ46-2005标准要求。
（2）配电箱（柜）、开关箱的安装和使用应符合《建筑工地临时用电技术规范》JGJ46-2005标准和《用电安全导则》GB/ T13869。
（3）配电箱（柜）和开关箱应分别配备N线和PE线接线板，进出线必须通过接线板可靠连接。
N线端子板必须与金属电气安装板绝缘； PE线端子板必须与金属电气安装板电连接。
进出线中的N线必须通过N线接线板连接； PE 线必须通过 PE 线端子板连接。
PE 线和端子板之间的连接必须是电气连接的。
电气连接点数应比箱内回路数多2个。
一个是PE线进箱的连接点，另一个是重复接地的连接点。
（4）电器元件应为符合GB/4048.2-2001、GB6829、JGJ46-2005标准的产品，符合建设部“十一五”推广应用技术要求.2、主配电箱（柜）内置400A-630A带隔离功能的DZ20透明塑壳断路器作为主开关，使用DZ20系列160A -250A带隔离功能的透明塑壳断路器设置4-8路，配备DZ20L（DZ15L）或LBM-1系列作为漏电保护装置，使其具有欠压、过载、短路、漏电、断相等保护功能，并配有两套电能表电流互感器，电压表和电流表。
漏电保护装置的额定漏电动作电流与额定漏电动主配电柜示意图总配电柜接线板节点图普通配电柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图3.配电电箱（电源回路和照明回路分流配电）配电箱示意图配电箱电气系统图注：开关盒内的漏电断路器必须选用额定漏电电流不大于30mA、额定漏电动作时间不大于0.1S、电流速断、电磁电机保修产品。
配电保护产品应使用主配电箱内的漏电断路器。

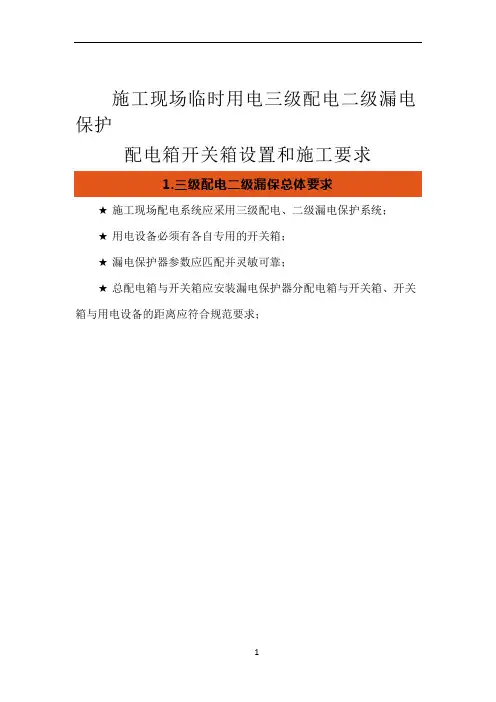

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

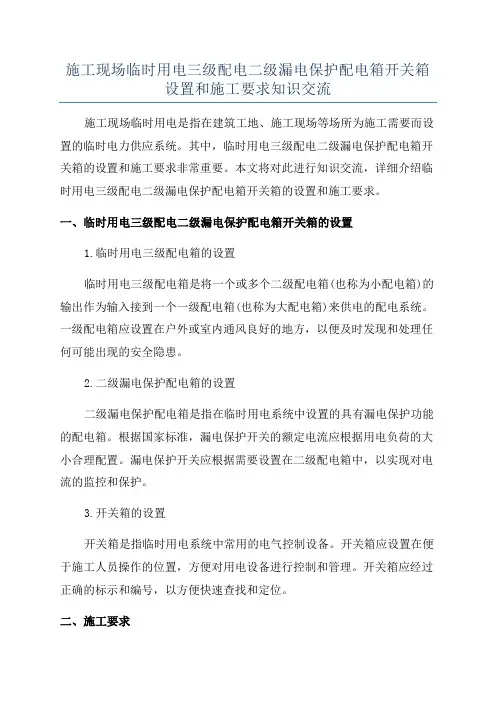

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求知识交流施工现场临时用电是指在建筑工地、施工现场等场所为施工需要而设置的临时电力供应系统。
其中，临时用电三级配电二级漏电保护配电箱开关箱的设置和施工要求非常重要。
本文将对此进行知识交流，详细介绍临时用电三级配电二级漏电保护配电箱开关箱的设置和施工要求。
一、临时用电三级配电二级漏电保护配电箱开关箱的设置1.临时用电三级配电箱的设置临时用电三级配电箱是将一个或多个二级配电箱(也称为小配电箱)的输出作为输入接到一个一级配电箱(也称为大配电箱)来供电的配电系统。
一级配电箱应设置在户外或室内通风良好的地方，以便及时发现和处理任何可能出现的安全隐患。
2.二级漏电保护配电箱的设置二级漏电保护配电箱是指在临时用电系统中设置的具有漏电保护功能的配电箱。
根据国家标准，漏电保护开关的额定电流应根据用电负荷的大小合理配置。
漏电保护开关应根据需要设置在二级配电箱中，以实现对电流的监控和保护。
3.开关箱的设置开关箱是指临时用电系统中常用的电气控制设备。
开关箱应设置在便于施工人员操作的位置，方便对用电设备进行控制和管理。
开关箱应经过正确的标示和编号，以方便快速查找和定位。
二、施工要求1.防护措施在临时用电系统设置中，应采取适当的防护措施，以确保人员和设备的安全。
比如，在一级配电箱和二级配电箱之间应设置断路器，以防止短路和过载产生的电流对用户和设备造成伤害。
此外，应设置合适的接地装置，以防止漏电对人身安全的威胁。
2.线路排布在临时用电系统中，电缆线路的排布应符合安全规范和施工需要。
应保证线路接地良好，避免过长或过密的线路排布，以防止电缆过热、绝缘破损等安全问题的发生。
3.设备标识在临时用电系统中，应对所有主要设备进行正确的标识，并建立设备档案，记录设备的使用情况和维护情况。
设备标识应清晰易读，便于技术人员进行维护和管理。
4.安全培训在施工现场，应定期进行安全培训，使施工人员了解临时用电系统的安全操作规程和应急处理措施。

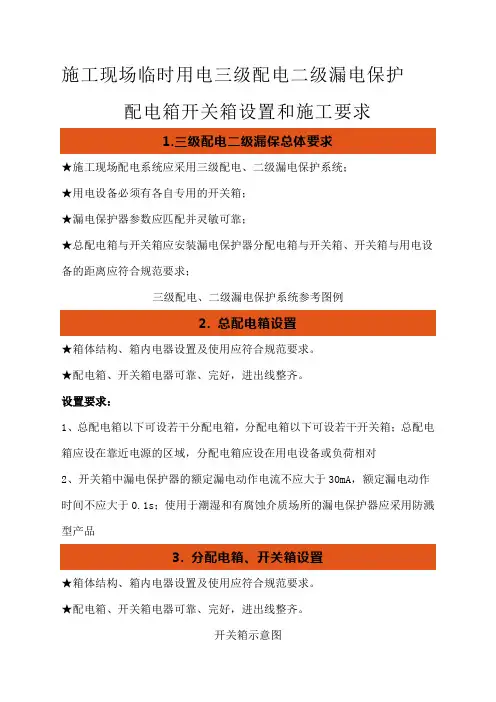

施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。
移动式配电箱、开关箱的进、出线应采用橡皮护套绝缘电缆，不得有接头（JGJ46－2005第6、当总路设置总漏电保护器时，还应装设总7、当各分路设置分路漏电保护器时，还应装设总11、分配电箱应装设总14、对配电箱，开关箱进行定期检查、维修时，必须将其前一级相应的电源隔离开关分闸断电4. 其他安装注意事项隔离开关箱设置要求：★配电箱必须分设工作零线零线端子板的设置及连接应符合规范要求。
设置要求：配电箱的电器安装板上必须设N线端子和PE线端子板。
N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电器连接。
★箱体安装位置、高度及周边通道应符合规范要求。
设置要求：★箱体应设置系统接线图和分路标记；★箱体应设有门、锁及防雨措施。
设置要求：。
施工现场临时用电三级配电二级漏电保护配电箱开关箱设置和施工要求1.三级配电二级漏保总体要求★施工现场配电系统应采用三级配电、二级漏电保护系统；★用电设备必须有各自专用的开关箱；★漏电保护器参数应匹配并灵敏可靠；★总配电箱与开关箱应安装漏电保护器分配电箱与开关箱、开关箱与用电设备的距离应符合规范要求；三级配电、二级漏电保护系统参考图例2. 总配电箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
设置要求：1、总配电箱以下可设若干分配电箱，分配电箱以下可设若干开关箱；总配电箱应设在靠近电源的区域，分配电箱应设在用电设备或负荷相对集中的区域，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定式用电设备的水平距离不宜超过3m。
（JGJ46－2005第8.1.2条）2、开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于0.1s；使用于潮湿和有腐蚀介质场所的漏电保护器应采用防溅型产品，其额定漏电动作电流不应大于15mA，额定漏电动作时间不应大于0.1s。
（JGJ46－2005第8.2.10条）3、总配电箱中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于0.1s，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA•s。
（JGJ46－20058.2.11）3. 分配电箱、开关箱设置★箱体结构、箱内电器设置及使用应符合规范要求。
★配电箱、开关箱电器可靠、完好，进出线整齐。
开关箱示意图设置要求：1、配电箱、开关箱应采用冷轧钢板或阻燃绝缘材料制作，钢板厚度应为1.2～2.0mm，其中开关箱箱体钢板厚度不得小于1.2mm，配电箱箱体钢板厚度不得小于1.5mm，箱体表面应做防腐处理。
（JGJ46－2005第8.1.7条）2、配电箱、开关箱的进、出线口应配置固定线卡，进出线应加绝缘护套并成束卡固在箱体上，不得与箱体直接接触。

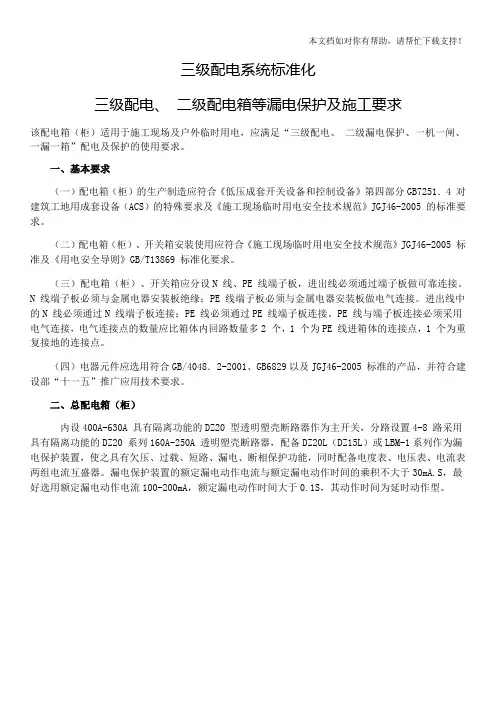

三级配电、二级配电箱等漏电保护及施工要求
该配电箱（柜）适用于施工现场及户外临时用电，应满足“三级配电、二级漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求
（一）配电箱（柜）的生产制造应符合《低压成套开关设备和控制设备》第四部分GB7251．4 对建筑工地用成套设备（ACS）的特殊要求及《施工现场临时用电安全技术规范》JGJ46-2005 的标准要求。
（二）配电箱（柜）、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
（三）配电箱（柜）、开关箱应分设N 线、PE 线端子板，进出线必须通过端子板做可靠连接。
N 线端子板必须与金属电器安装板绝缘；PE 线端子板必须与金属电器安装板做电气连接。
进出线中的N 线必须通过N 线端子板连接；PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接，电气连接点的数量应比箱体内回路数量多2 个，1 个为PE 线进箱体的连接点，1 个为重复接地的连接点。
（四）电器元件应选用符合GB/4048．2-2001、GB6829以及JGJ46-2005 标准的产品，并符合建设部“十一五”推广应用技术要求。
二、总配电箱（柜）
内设400A-630A 具有隔离功能的DZ20 型透明塑壳断路器作为主开关，分路设置4-8 路采用具有隔离功能的DZ20 系列160A-250A 透明塑壳断路器，配备DZ20L （DZ15L）或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S，最好选用额定漏电动作电流100-200mA，额定漏电动作时间大于0.1S，其动作时间为延时动作型。
总配电柜示意图
总配电柜端子板节点图
总配电柜柜门电气连接节点图
四回路配电柜电气系统图
六回路配电柜电气系统图
三、分配电箱（动力回路与照明回路分路配电）
内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20 或 KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关；PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
分配电箱示意图
分配电箱PE、N 线端子板节点图
分配电箱箱门电气连接节点图
分配电箱电气系统图
四、开关箱（按一机一闸一漏一箱设置）
（一）电焊机开关箱
内设DZ20-100∕2 系列或KDM1-100∕2（100A、380V）透明塑壳断路器作为控制开关，DZ15LE-100∕2 （DZ20L-100∕2）或LBM-1-100∕2（100 A）漏电断路器，BFGD 系列二次防触电保护器；PE 端子排为3 个接线螺栓。
电焊机开关箱示意图
电焊机开关箱PE 线端子板、箱门电气连接节点图
电焊机电气系统图
（二）塔式起重机开关箱
内设KDM1 或DZ20（63-100A、380V）系列透明塑壳断路器作为控制开关，配置DZ15LE、DZ20L 或LBM-1 系列漏电断路器；PE 线端子排为3 个接线螺栓。
塔式起重机开关箱示意图
塔式起重机开关箱端子板、箱门电气连接节点图
（三）3.0KW 以下用电设备开关箱
内设KDM1 或DZ20（20-40A、380V）透明塑壳断路器作为控制开关，配置DZ15LE、DZ20L 或LBM-1（16-20A）系列漏电断路器，PE 线端子排为4 个接线螺栓。
（四）5.5KW 以上用电设备开关箱
根据所控制设备额定容量选择控制开关及漏电断路器。
控制开关为DZ20 或KDM1 系列透明塑壳断路器，漏电断路器为DZ15L、DZ20L 或LBM-1 系列；PE 线接线螺栓为3 个。
设备开关箱示意图
设备开关箱PE 线端子板、箱门电气连接节点图
设备开关箱电气系统图
（五）照明开关箱
内设KDM1 — T/2(20-40A) 断路器，配置DZ15L —20-40/290 漏电断路器，PE 线螺栓为3 个。
照明开关箱示意图
照明开关箱电气系统图
注：开关箱中漏电断路器必须选择额定漏电动作电流不大于30mA,额定漏电动作时间不大于0.1S，电流速断、电磁式电动机保用产品。
总配电箱中漏电断路器应选用配电保护用产品。
五、配电室布置应符合下列要求：
（一）配电柜正面的操作通道宽度，单列布置或双列背对背布置不小于1.5m，双列面对面布置不小于2m；
（二）配电柜后面的维护通道宽度，单列布置或双列面对面布置不小于0.8m，双列背对背布置不小于1.5m，个别地点有建筑物结构凸出的地方，则此点通道宽度可减少0.2m；
（三）配电柜侧面的维护通道宽度不小于1m；
（四）配电室的棚顶与地面的距离不低于3m。
六、配电箱架设应符合下列要求：
（一）固定式配电箱、开关箱箱体中心点与地面垂直距离1.4--1.6m。
移动式箱体与地面垂直距离0.8—1.6m。
配电箱、开关箱应装设在坚固、稳定的支架上。
（二）配电箱、开关箱在建筑物坠落半径或塔吊臂旋转半径内的必须做双层防护棚，并采取隔离措施。
