一级、二级和三级配电箱有什么区别？
展开全文
我是负责管理临时用电的工地专业电工！你说的这个三级配电是不是属于工地上的？我只在工地上听说过有一级二级三级配电要求的！我来给你普及一下吧！
所谓的三级配电是出自建筑临时电规范TN-S系统！即一级总柜，二级分箱，三级开关箱！
一级总柜:是从变压器低压室到施工场地电源的总箱，通常用630A的外拉熔断器式的总隔离开关做总开关！下面是一个3P的大型空开，这里我建议不用漏电断路器！空开下面一排依次是分隔离开关和去各施工场地的二级分箱的漏电断路器！通常为160A及250A的！
二级分箱:是每个场地的总箱，负责每个场地所有机器设备的电源开关！配置基本和一级柜差不多！只是电流开关采用小点的！
三级箱:就是机器设备的开关箱，直接是控制每个机器的电源！机器只要有问题第一时间可以切断电源！
换个场景，民用电也是一个道理！
一级箱就是配电室的那个总柜
二级箱就是楼梯口的那个表相
三级箱就是家里的那个开关箱
为什么要设置这个三级配电呢，分级保护主要是使用的情况！更大范围的方便，保障人身安全！如果人触电了要跑去几百米的地方断电，跑到了人都凉了！。

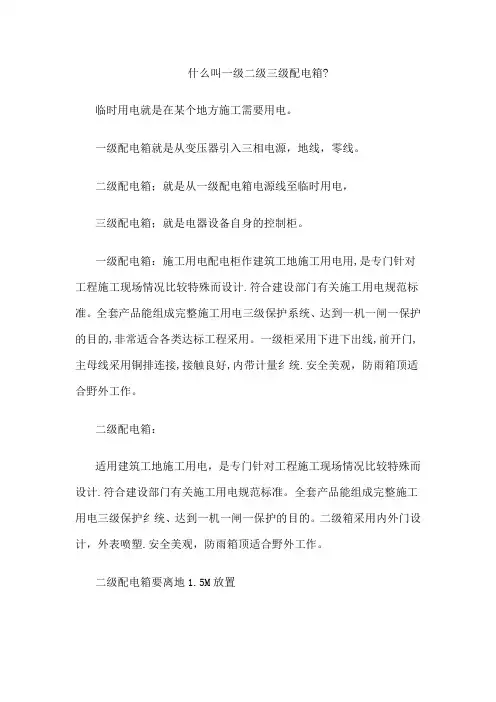

什么叫一级二级三级配电箱?临时用电就是在某个地方施工需要用电。
一级配电箱就是从变压器引入三相电源，地线，零线。
二级配电箱；就是从一级配电箱电源线至临时用电，三级配电箱；就是电器设备自身的控制柜。
一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉空调开关需要更换，总开关也需要更换。
总开关不用带漏电。
分支开关带漏电保护最好。
因为人体通过30mA 用致命危险。
漏电开关的动作电流是15—30mA目前市内配电用线一般都是4平方的，有点已经用到6平方的。

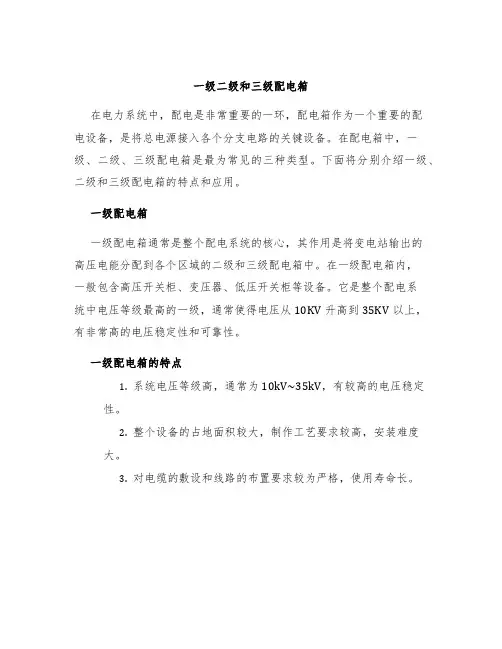

一级二级和三级配电箱在电力系统中，配电是非常重要的一环，配电箱作为一个重要的配电设备，是将总电源接入各个分支电路的关键设备。
在配电箱中，一级、二级、三级配电箱是最为常见的三种类型。
下面将分别介绍一级、二级和三级配电箱的特点和应用。
一级配电箱一级配电箱通常是整个配电系统的核心，其作用是将变电站输出的高压电能分配到各个区域的二级和三级配电箱中。
在一级配电箱内，一般包含高压开关柜、变压器、低压开关柜等设备。
它是整个配电系统中电压等级最高的一级，通常使得电压从10KV升高到35KV以上，有非常高的电压稳定性和可靠性。
一级配电箱的特点1.系统电压等级高，通常为10kV~35kV，有较高的电压稳定性。
2.整个设备的占地面积较大，制作工艺要求较高，安装难度大。
3.对电缆的敷设和线路的布置要求较为严格，使用寿命长。
一级配电箱一般运用于大型工业企业、发电厂、变电站等等。
由于其电压等级较高，能够满足大型电力设备的供电需求，同时又具备较高的可靠性和稳定性。
二级配电箱二级配电箱是位于一级配电箱之后，接收一级配电箱输送下来的电能的设备。
一般情况下，二级配电箱在系统中扮演着重要的中转角色，将高电压的能量转换成低电压的电能，输出给三级配电箱。
二级配电箱的装置结构较为灵活多样，可以根据使用场合不同进行定制。
二级配电箱的特点1.电压等级较低，通常在400V以下，安全性较高。
2.结构较为灵活，可以根据使用环境进行定制。
3.使用寿命长，维护和保养较为简单。
二级配电箱的应用二级配电箱通常应用于各类建筑物、医院、学校等居民区域，其电压等级较低且安全性较高，能够为普通用户提供稳定、安全的电力服务。
三级配电箱三级配电箱是将二级配电箱输送下来的电能分发到各个用电设备的最后一级配电设备。
三级配电箱通常包括熔断器、漏电保护器等中小电力设备，为用户提供安全、稳定的电源。
1.结构简单，易于维护和保养。
2.电器设备类型较为单一，使用寿命较为短暂。
3.安全性高，在低电压范围内提供更为稳定、安全的电力服务。
一级二级三级配电箱定义引言在电力系统中，为了分配和控制电能的流动，配电箱作为一种重要的电气设备被广泛使用。
在配电系统中，一级、二级和三级配电箱扮演着不同的角色和功能。
本文将详细介绍一级、二级和三级配电箱的定义、作用和特点。
一级配电箱定义一级配电箱是电力系统中最重要的分支电路之一，它为下级二级配电箱供电，并将电能分配到不同的用电设备。
一级配电箱通常由进线开关、断路器和保护设备组成。
其主要功能是接收高压电源并经过变压器降压，将电能分配到相应的二级配电箱。
一级配电箱的作用一级配电箱作为电力系统的起始点，主要用于供电和保护活动。
它主要完成以下功能： - 接收来自输电线路的高电压电源； - 调整电压并将其分配到不同的二级配电箱； - 通过断路器和保护设备确保供电的安全、稳定和可靠。
一级配电箱的特点•高电压输入：一级配电箱接收来自输电线路的高电压电源，通常为10 kV或更高的电压。
•高分配能力：一级配电箱能够将电能分配到各个二级配电箱，供电给大范围的用电设备。
•安全可靠：一级配电箱配备了断路器和保护设备，以确保供电过程中的安全性和可靠性。
二级配电箱定义二级配电箱是从一级配电箱接收电能的下一级配电设备。
它将来自一级配电箱的低电压电能进一步分配和控制，将电能供应到三级配电箱或直接供电给特定的用电设备。
二级配电箱通常由断路器、保护设备和配电控制设备组成。
二级配电箱的作用二级配电箱在电力系统中扮演着重要的角色，主要实现以下功能： - 接收来自一级配电箱的低电压电能； - 进一步调整电压并将电能分配到下级的三级配电箱； - 通过断路器和保护设备确保供电过程中的安全和可靠性； - 可以直接供电给特定的用电设备。
二级配电箱的特点•低电压输入：二级配电箱接收来自一级配电箱的降压后的低电压电能，通常为400 V或230 V的电压。
•中等分配能力：二级配电箱能够将电能分配到各个三级配电箱或直接供电给特定的用电设备。
•配电控制：二级配电箱配备了配电控制设备，可以实现电能的分配和控制。

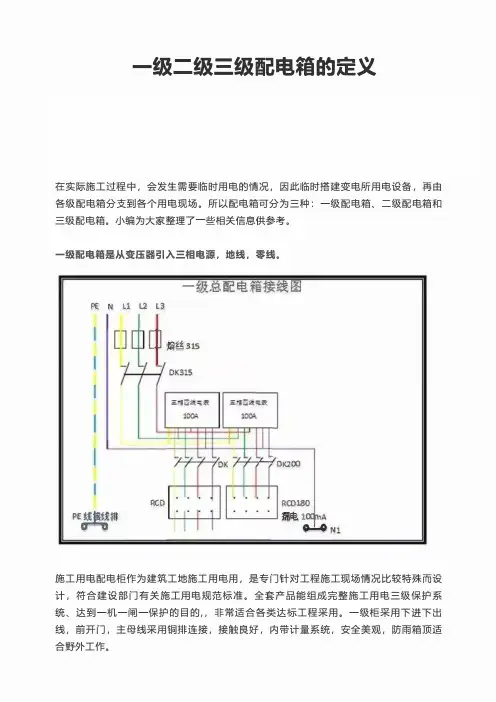

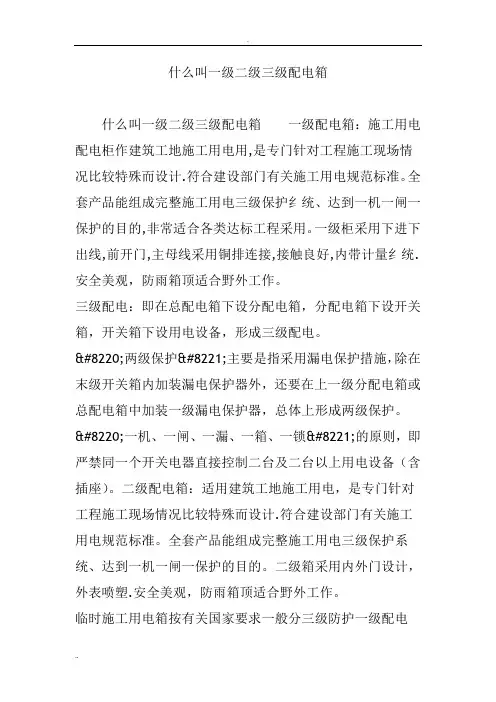

什么叫一级二级三级配电箱什么叫一级二级三级配电箱一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。
一级、二级、三级配电箱详细分析一级、二级、三级配电箱临时用电量是指某个地方需要用电，一级配电箱是指从变压器引入三相电源、接地线、零线。
二次配电箱；是从一级配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
免费点击这里.什么是一级、二级、三级配电箱临时用电是指某处施工需要用电，一次配电箱是从变压器引入三相电源、接地线、零线。
二次配电箱；即从一次配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
点击此处免费下载施工技术资料一级配电箱：施工配电柜用于施工现场的施工，是针对施工现场的特殊情况而专门设计的，符合建设部门的有关施工用电规范和标准。
整套产品可形成完整的施工用电三级保护体系，达到一机一闸一保护的目的，非常适合各类达标工程。
一级柜采用下进下出，正面开门。
主母线由铜排连接，内部有良好的接触和计量系统。
安全美观，防雨箱顶部适合野外作业。
三级配电：即在总配电箱下方设置一个配电箱，在配电箱下方设置一个开关箱，形成三级配电。
“两级保护”主要是指采取漏电保护措施。
除了在末级开关箱内安装漏电保护器外，还应在上级配电箱或总配电箱内安装一级漏电保护器，这样总体上形成两级保护。
“一机一开关一漏电一箱一锁”的原则是指严禁同一台开关柜直接控制两个或两个以上的电气设备(包括插座)。
二次配电箱：适用于施工现场的施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。
整套产品可以形成完整的施工用电三级保护体系，达到一机一闸一保护的目的。
副箱采用内外门设计，外部喷塑。
安全美观，防雨箱顶部适合野外作业。
二次配电箱应放置在离地面1.5M的地方主开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A两相漏电开关1.5p-20a——dz47-63 20a空调两相漏电开关电热水器8000W洗衣机——DZ47-63 60A两相漏电开关(因为没有40A 开关，只有32A开关)出口开关16A ——DZ47-63 16A主要电器有冰箱、电磁炉、微波炉。

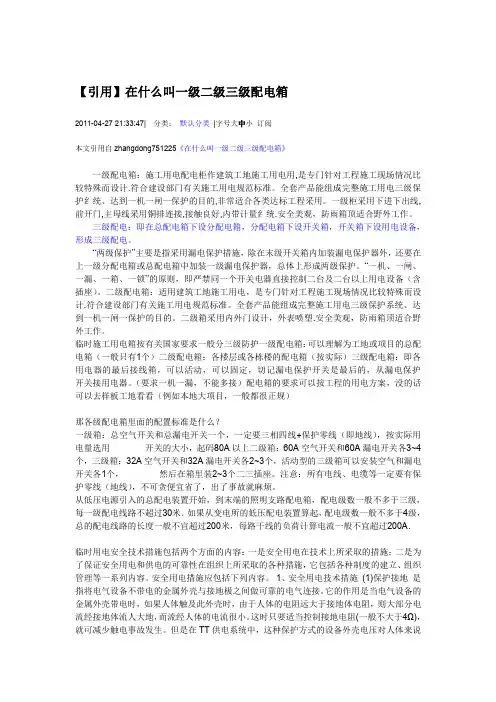

【引用】在什么叫一级二级三级配电箱2011-04-27 21:33:47| 分类：默认分类|字号大中小订阅本文引用自zhangdong751225《在什么叫一级二级三级配电箱》一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。
又土又木2017-06-22 11:14
一级配电箱
就是指的总配电箱。
一般位于配电房。
一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱
就是分配电箱，也叫分箱，一般负责一个供电区域。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电箱
就是开关箱，只能负责一台设备。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）
1. 配电箱配置
箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；
一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。
二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。
三级要求配置：隔离+漏电保护器。
其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于秒。
浪涌保护器
一般配置要求：
第一级：一般安装在低压总进线开关处。
承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。
雷电通流量不低于60KA（三线电压开关型）。
第二级：安装在重要或敏感用电设备的分路配电设备处。
一般选用40KA（限压型）。
第三级：安装在用电设备内部电源部分。
一般选用20KA或更低（串联式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；
（1）防止雷击而产生的工频续流，对SPD 及其线路的损坏：
（2）方便维护、更换SPD；
（3）防止因SPD老化，而造成线路故障
第一级、第二级必须采用需采用塑壳式断路器或熔断器。
第三极可采用分断能力10 KA的微断开关或熔断器
电流等级的配置：
第一级63~80A
第二级40~50A
第三级25~32A
２．配电箱及开关箱的设置
施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。
总配电箱（配电柜）以下可设置若干分配电箱，分配电箱以下可设若干开关箱。
配电箱、开关箱应采用冷轧钢板制作，钢板厚度为~，其中开关箱箱体钢板厚度不得小于，配电箱箱体钢板厚度不得小于，箱门均应设加强筋，箱体表面应做防腐处理。
固定式配电箱、开关箱的中心点与地面的垂直距离应为~。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为~。
配电箱、开关箱内的电器（含插座）应先紧固在金属电器安装板上，不得歪斜和松动，然后方可整体紧固在配电箱、开关箱箱体内。
总配电箱（配电柜）也可
采用电气梁安装方式。
金属电器安装板与金属箱体应做电气连接,就是我们常说的动力柜XL-21；
配电箱、开关箱内的连接，必须采用铜芯绝缘导线。
导线的颜色应为：相线L1（A）、L2（B）、L3（C）相序的颜色依次为黄、绿、红色；N线的颜色为淡蓝色；PE线的颜色为绿黄双色。
导线排列应整齐，导线分支接头不得采用螺栓压接，应采用焊接并做绝缘包扎，不得有外露带电部分。
配电箱、开关箱内必须设N线端子(排)和PE线端子(排)，N线端子(排)必须与金属电器安装板绝缘，PE线端子(排)必须与金属电器安装板做电气连接。
总配电箱(柜)N线端子排和PE线端子排的接线点数应为n+1（n—配电箱的回路数）；分配电箱N线端子排和PE端子排接线点数至少两个以上；开关箱应设N线端子和PE线端子。
配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接，金属箱门与金属箱体均必须采用软铜线做电气连接。
配电箱、开关箱内电器安装板上电器元件的间距，垂直方向应不小于80mm；水平方向不小于20mm。
配电箱、开关箱的导线进出口应设在箱体的底面，进出线孔必须用橡胶护线环加以绝缘保护，进出线不得与箱体直接接触；箱体支架的横梁上应预留进出线固定孔。
配电箱、开关箱外形结构应能防雨、防尘。
防护等级开门时不得低于IP21，关门时不得低于IP44。
3.电器元件的选择配置
总配电箱的电器应具备电源隔离，正常接通与分断电路，以及短路、过载、漏电保护功能。
总配电箱（配电柜）由一个进线单元和一个出线单元组成，或由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳总断路器和可见断开点的透明塑壳分路断路器及辅助电源故障时能自动断开的辅助电源型分路漏电保护器。
每个回路输出端应装设三点接线端子板。
总配电箱（配电柜）的配出回路数为1~5个回路。
分配电箱由一个进线单元和数个出线单元组成，装设可见断开点的透明塑壳断路器总开关和可见断开点的透明塑壳断路器分开关及五点接线端子板。
分配电箱的配出回路数为2~7个回路。
开关箱由一个进线单元和一个出线单元组成，装设可见断开点的透明塑壳断路器和漏电保护器及五点接线端子板。
总配电箱（配电柜）、分配电箱、开关箱的可见断开点的透明塑壳断路器均应设置在电源进线端。
总配电箱应装设电压表、总电流表、电度表。
电流表和电度表不得共用一套电流互感器。
装设电流互感器时，其二次回路必须与保护零线有一个连接点，且严禁断开电路。
总配电箱（配电柜）中漏电保护器的额定漏电动作电流应大于30mA，额定漏电动作时间应大于，但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA/S。
开关箱中漏电保护器的额定漏电动作电流不应大于30mA，额定漏电动作时间不应大于。
配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
配电箱、开关箱应有名称、用途、分路标记及系统接线图;
4. 用途及作用
一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
临时施工用电箱按有关国家要求一般分三级防护
一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）；
二级配电箱：各楼层或各栋楼的配电箱（按实际）；
三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没有的话可以去样板工地看看（例如大项目，一般都很正规）；
