配电箱一级二级三级定义及适用范围

一年级二年级和三年级配电箱The Standardization Office was revised on the afternoon of December 13, 2020一级二级和三级配电箱，统统说清楚又土又木 2017-06-22 11:14一级配电箱就是指的总配电箱。

一般位于配电房。

一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。

二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。

二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。

三级配电箱就是开关箱，只能负责一台设备。

所谓的“一机一闸一箱一漏”就是针对开关箱而言的。

(现场操作柱）1. 配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。

在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。

二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。

三级要求配置：隔离+漏电保护器。

其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。

三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。

浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。

承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。

雷电通流量不低于60KA（三线电压开关型）。

第二级：安装在重要或敏感用电设备的分路配电设备处。

一般选用40KA（限压型）。

第三级：安装在用电设备内部电源部分。

一般选用20KA或更低（串联式限压型）。

电涌保护器的前端一般都加装熔断器或断路器；（1）防止雷击而产生的工频续流，对SPD 及其线路的损坏：（2）方便维护、更换SPD；（3）防止因SPD老化，而造成线路故障第一级、第二级必须采用需采用塑壳式断路器或熔断器。

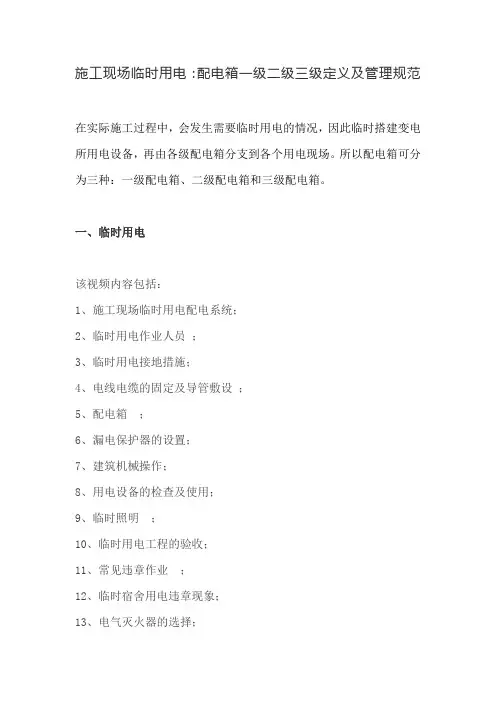

施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电材料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为修建工地施工用电用，是专门针对工程施工现场情形比较特殊而设想，符合扶植部门有关施工用电规范标准。

全套产品能组成完全施工用电三级保护体系、达到一机一闸一保护的目标,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触优秀，内带计量体系，平安美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样合用于修建工地施工用电，是专门针对工程施工现场情形比较特殊而设想，符合扶植部门有关施工用电规范标准。

全套产品能组成完全施工用电三级保护体系、达到一机一闸一保护的目标。

二级配电箱采用内外门设想，外表喷塑，平安美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M安排总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

一级、二级和三级配电箱有什么区别？
展开全文
我是负责管理临时用电的工地专业电工！你说的这个三级配电是不是属于工地上的？我只在工地上听说过有一级二级三级配电要求的！我来给你普及一下吧！
所谓的三级配电是出自建筑临时电规范TN-S系统！即一级总柜，二级分箱，三级开关箱！
一级总柜:是从变压器低压室到施工场地电源的总箱，通常用630A的外拉熔断器式的总隔离开关做总开关！下面是一个3P的大型空开，这里我建议不用漏电断路器！空开下面一排依次是分隔离开关和去各施工场地的二级分箱的漏电断路器！通常为160A及250A的！
二级分箱:是每个场地的总箱，负责每个场地所有机器设备的电源开关！配置基本和一级柜差不多！只是电流开关采用小点的！
三级箱:就是机器设备的开关箱，直接是控制每个机器的电源！机器只要有问题第一时间可以切断电源！
换个场景，民用电也是一个道理！
一级箱就是配电室的那个总柜
二级箱就是楼梯口的那个表相
三级箱就是家里的那个开关箱
为什么要设置这个三级配电呢，分级保护主要是使用的情况！更大范围的方便，保障人身安全！如果人触电了要跑去几百米的地方断电，跑到了人都凉了！。

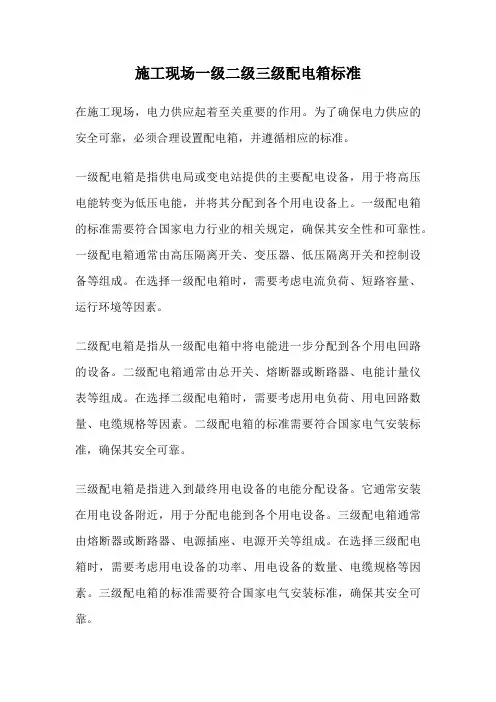

施工现场一级二级三级配电箱标准在施工现场，电力供应起着至关重要的作用。

为了确保电力供应的安全可靠，必须合理设置配电箱，并遵循相应的标准。

一级配电箱是指供电局或变电站提供的主要配电设备，用于将高压电能转变为低压电能，并将其分配到各个用电设备上。

一级配电箱的标准需要符合国家电力行业的相关规定，确保其安全性和可靠性。

一级配电箱通常由高压隔离开关、变压器、低压隔离开关和控制设备等组成。

在选择一级配电箱时，需要考虑电流负荷、短路容量、运行环境等因素。

二级配电箱是指从一级配电箱中将电能进一步分配到各个用电回路的设备。

二级配电箱通常由总开关、熔断器或断路器、电能计量仪表等组成。

在选择二级配电箱时，需要考虑用电负荷、用电回路数量、电缆规格等因素。

二级配电箱的标准需要符合国家电气安装标准，确保其安全可靠。

三级配电箱是指进入到最终用电设备的电能分配设备。

它通常安装在用电设备附近，用于分配电能到各个用电设备。

三级配电箱通常由熔断器或断路器、电源插座、电源开关等组成。

在选择三级配电箱时，需要考虑用电设备的功率、用电设备的数量、电缆规格等因素。

三级配电箱的标准需要符合国家电气安装标准，确保其安全可靠。

在施工现场，配电箱的布置也需要遵循相应的标准。

一般来说，配电箱应安装在通风良好、干燥、无腐蚀性气体和易燃物的场所，避免与易燃物接触。

配电箱的安装高度应符合相关规定，方便操作和维修。

配电箱的接地线应连接到可靠的接地装置，确保人身安全和设备的正常工作。

除了上述标准外，施工现场的配电箱还需要满足其他要求。

例如，配电箱的外壳应具有防尘、防水、防腐蚀等功能，确保设备的安全运行。

配电箱的开关应具有防误触功能，避免意外触电。

配电箱的电缆应选择合适的规格和材质，确保电能传输的安全可靠。

施工现场的配电箱标准涉及一级配电箱、二级配电箱和三级配电箱的选择和布置，以及与其相关的安全要求。

遵循这些标准和要求，可以保证施工现场的电力供应安全可靠，提高工作效率和人员安全。

一级二级三级配电箱定义引言在电力系统中，为了分配和控制电能的流动，配电箱作为一种重要的电气设备被广泛使用。

在配电系统中，一级、二级和三级配电箱扮演着不同的角色和功能。

本文将详细介绍一级、二级和三级配电箱的定义、作用和特点。

一级配电箱定义一级配电箱是电力系统中最重要的分支电路之一，它为下级二级配电箱供电，并将电能分配到不同的用电设备。

一级配电箱通常由进线开关、断路器和保护设备组成。

其主要功能是接收高压电源并经过变压器降压，将电能分配到相应的二级配电箱。

一级配电箱的作用一级配电箱作为电力系统的起始点，主要用于供电和保护活动。

它主要完成以下功能： - 接收来自输电线路的高电压电源； - 调整电压并将其分配到不同的二级配电箱； - 通过断路器和保护设备确保供电的安全、稳定和可靠。

一级配电箱的特点•高电压输入：一级配电箱接收来自输电线路的高电压电源，通常为10 kV或更高的电压。

•高分配能力：一级配电箱能够将电能分配到各个二级配电箱，供电给大范围的用电设备。

•安全可靠：一级配电箱配备了断路器和保护设备，以确保供电过程中的安全性和可靠性。

二级配电箱定义二级配电箱是从一级配电箱接收电能的下一级配电设备。

它将来自一级配电箱的低电压电能进一步分配和控制，将电能供应到三级配电箱或直接供电给特定的用电设备。

二级配电箱通常由断路器、保护设备和配电控制设备组成。

二级配电箱的作用二级配电箱在电力系统中扮演着重要的角色，主要实现以下功能： - 接收来自一级配电箱的低电压电能； - 进一步调整电压并将电能分配到下级的三级配电箱； - 通过断路器和保护设备确保供电过程中的安全和可靠性； - 可以直接供电给特定的用电设备。

二级配电箱的特点•低电压输入：二级配电箱接收来自一级配电箱的降压后的低电压电能，通常为400 V或230 V的电压。

•中等分配能力：二级配电箱能够将电能分配到各个三级配电箱或直接供电给特定的用电设备。

•配电控制：二级配电箱配备了配电控制设备，可以实现电能的分配和控制。

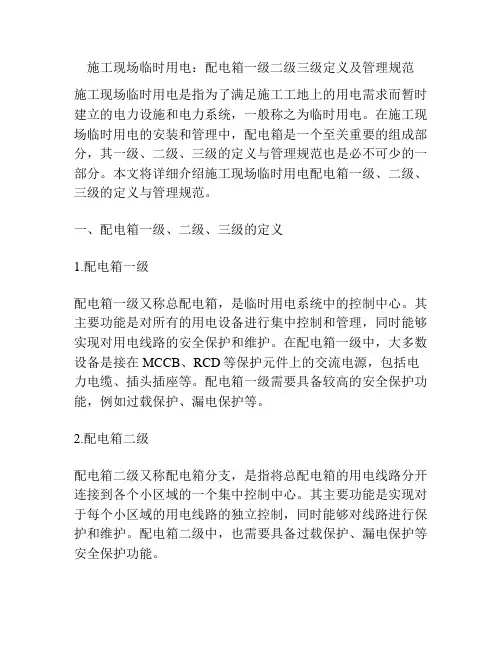

施工现场临时用电：配电箱一级二级三级定义及管理规范施工现场临时用电是指为了满足施工工地上的用电需求而暂时建立的电力设施和电力系统，一般称之为临时用电。

在施工现场临时用电的安装和管理中，配电箱是一个至关重要的组成部分，其一级、二级、三级的定义与管理规范也是必不可少的一部分。

本文将详细介绍施工现场临时用电配电箱一级、二级、三级的定义与管理规范。

一、配电箱一级、二级、三级的定义1.配电箱一级配电箱一级又称总配电箱，是临时用电系统中的控制中心。

其主要功能是对所有的用电设备进行集中控制和管理，同时能够实现对用电线路的安全保护和维护。

在配电箱一级中，大多数设备是接在MCCB、RCD等保护元件上的交流电源，包括电力电缆、插头插座等。

配电箱一级需要具备较高的安全保护功能，例如过载保护、漏电保护等。

2.配电箱二级配电箱二级又称配电箱分支，是指将总配电箱的用电线路分开连接到各个小区域的一个集中控制中心。

其主要功能是实现对于每个小区域的用电线路的独立控制，同时能够对线路进行保护和维护。

配电箱二级中，也需要具备过载保护、漏电保护等安全保护功能。

3.配电箱三级配电箱三级又称分支箱，是指将配电箱二级的用电线路再次分开连接到各个终端用电设备的一个集中控制中心。

其主要功能是实现终端用电设备的分时分段控制，同时能够对线路进行保护和维护。

二、配电箱的管理规范1.配电箱的摆放位置需符合规定临时用电设施的摆放位置必须符合电力行业的相关规定，例如临时用电设施不能设在密集的住宅区域，不能占用消防通道等。

2.配电箱的保护要求为了保障用电的安全，临时用电设施中的配电箱应由专业电工安装，配备过载保护、漏电保护等安全保护措施，同时还要采用防火材料制造。

3.积极进行巡检和维护施工现场临时用电设施中的配电箱需要定期巡视和维护，以保证正常的运行和使用。

4.备用电源设置为了避免突然停电给施工造成影响，临时用电设施中配电箱应配置备用电源，以保证正常运行。

5.合理使用电器及电缆电工必须按照电器设备的规格和要求进行设置和操作，同时在使用过程中还需注意保养和维护，以免出现故障。

配电箱一级二级三级定义及管理规范施工现场临时用电：因此临时搭建变电在实际施工过程中，会发生需要临时用电的情况，所以配电箱可分所用电设备，再由各级配电箱分支到各个用电现场。

为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；、电气灭火器的选择；13．施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

．二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关两相漏电开关DZ47-63 20A——20A—1.5P空调．电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。

三级配电箱是电器设备自身的控制柜。

施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

施工现场临时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

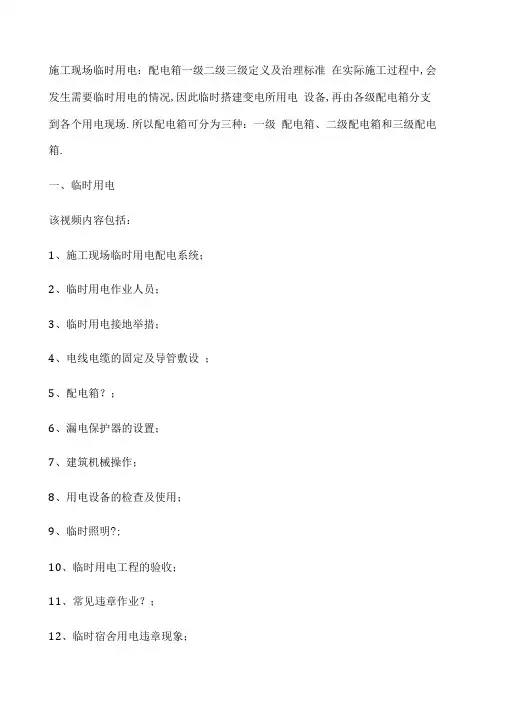

施工现场临时用电：配电箱一级二级三级定义及治理标准在实际施工过程中,会发生需要临时用电的情况,因此临时搭建变电所用电设备,再由各级配电箱分支到各个用电现场.所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱.一、临时用电该视频内容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地举措；4、电线电缆的固定及导管敷设；5、配电箱？；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明?;10、临时用电工程的验收；11、常见违章作业？；12、临时宿舍用电违章现象；13、电气灭火器的选择;14、触电急救；15、临时用电资料归档治理.一级配电箱是从变压器引入三相电源,地线,零线.施工用电配电柜作为建筑工地施工用电用, 是专门针对工程施工现场情况比较特殊而设计,符合建设部门有关施工用电标准标准.全套产品能组成完整施工用电三级保护系统、到达一机一闸一保护的目的一非常适合各类达标工程采用.一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统,平安美观,防雨箱顶适合野外工作.二级配电箱是从一级配电箱电源线至临时用电现场.二级配电箱同样适用于建筑工地施工用电, 是专门针对工程施工现场情况比较特殊而设计,符合建设部门有关施工用电标准标准.全套产品能组成完整施工用电三级保护系统、到达一机一闸一保护的目的.二级配电箱采用内外门设计,外表喷塑,平安美观,防雨箱顶适合野外工作.二级配电多f要离地1.5M放置总开关60A--DZ47-63 100A照明开关16ADZ47-63 16A两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W—衣机一一DZ47-63 60A两相漏电开关〔由于没有40A的开关,只有32A的〕插座开关16A —— DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电,分支开关最好带漏电保护.由于人体通过30mAt致命危险,而漏电开关的动作电流是15—30mA三级配电箱是电器设备自身的限制柜.三级配电箱即在总配电箱下设分配电箱,分配电箱下设开关箱,开关箱下设用电设备,形成三级配电.“两级保护〞主要是指采用漏电保护举措,除在末级开关箱内加装漏电保护器外,还要在上一级分配电箱或总配电箱中加装一级漏电保护器, 总体上形成两级保护. 〞一机、一闸、一漏、一箱、一锁〞的原那么,即严禁同一个开关电器直接限制二台及二台以上用电设备〔含插座〕.二、临时用电的治理1、开工前必须认真编制临时用电施工组织设计临时用电设备在5台或5台以上或设备总容量在50KW以上者,应编制临时用电施工组织设计.主要内容有：〔1〕现场勘察；〔2〕确定电源进线和变电所、配电室、总配电箱、配电箱、未级电箱装设位置及线路方向；〔3〕负荷计算；〔4〕绘制电器平面图、立面图和接线系统图；〔5〕选择导线截面；〔6〕制订平安用电技术举措的电器防火举措.2、增强临时用电技术治理工作根据“标准〞的规定,临时用电工程施工组织设计必须由技术人员编制,技术负责人审核,工程经理批准后实施,同时施工现场要建立临时用电平安技术档案.其主要内容为：〔1〕关于临时用电施工组织设计资料；〔2〕关于技术交底资料；〔3〕关于平安检测记录；〔4〕关于电工维修记录等.3、增强临时用电平安的指导和监督增强施工用电平安治理,对全场施工人员进行平安用电教育.保证临时用电生产平安运行,尤其是保证人身平安、预防触电伤害事故的重要环节.各级治理人员必须认真学习、贯彻执行“标准〞标准：各单位机电治理人员增强业务学习和指导工作,应组织定期学习“标准〞,电气作业人员要不断提升自身业务技术水平,认真按部颁“标准〞搞好现场临时用电搭设,公司有关职能部门要各负其责,增强监督检查.4、施工现场用电配电箱必须实行,三相五线制,三级供电、二级保护〔总配电箱、分配电箱.未级开关箱〕全部要实行铁制配电箱,严禁使用木质配电箱.配电箱内必须设置在任何情况下都能够分析、隔离电源的开关电器.配电箱内所有开关电器应与配电线路相对配合.作分路设置,以保证专控,开关箱两用电设备之间必须实行“一机一闸一保险〞制.预防“一间多机带来的意外伤害事故.配电箱必须巩固、完整、严密,箱门加锁,箱门上要涂红色危险标志,箱内不得有杂物,配电箱要按配电级别顺序编号.落地配电箱柜下地面应平整,预防水淹、土埋,箱柜附近不准堆放杂物.5、增强电气材料治理这对于减少或杜绝电气伤害事故具有十分重要意义.要严禁使用无生产许可证、无产品质量合格证、无厂、无地名的伪劣产品,购置电器材料必须要到有生产许可证、有产品质量合格证的厂家购置,严禁在市场采购.6、增强施工用电照明治理施工现场按施工平面布置图和临时用电平安规定进行布线安装.施工现场的照明线路全部采用护套线管敷设,办公区、生活区、工作棚、场地照明分路设置分路限制,灯炮距地面2.50m以上.7、增强电气设备的治理现场各种电气设备未经检查合格不准使用,使用中的电气设备必须保证正常的工作状态,严禁带故障运行.露天使用的电气设备搭设防雨罩棚,凡被雨淋、水淹的电气设备应进行必要的枯燥处理,经检测绝缘试运行合格前方可使用.使用电气设备前,必须由专业电工先进行试运转,正常后交给操作人员使用.用电机械设备工作结束或停工一小时以上,必须将开关箱断电、上锁、保护好电源线和工具.8、电动机械作业人员的要求凡使用或操作电动机械的专业人员,必须进行平安用电的技术教育, 了解电气常识,懂得电气性能,正确掌握操作方法.必须安排身体健康、精神正常、责任心强的人员从事用电机械设备的操作使用.操作机械设备必须有操作证.值班电工必须持证上岗,并做好值班记录.从事电气作业的电工人员,身体素质应正常,责任心要强,并经考核合格、持证上岗.上岗时必须正确使用劳保用品,对操作工具要定期检查,按规定操作,不可带电作业.三、临时用电的标准要求应采用中性点直接接地的380/220V三相四线制低压电力系统和三相五线制接零保护系统.(1)必须采用绝缘导线；(2)导线截面应满足计算负荷要求和末端电压偏移5%的要求；(3)电缆配线应采用有专用保护线的电缆;(4)架空线路的导线截面一般场所不得小于100m nf (钢线)或16 mM (铝线),跨越公路、河道和在电力线路挡距内不得小于16 mnf (钢线)或25 m nf铝线；(5)配电线路至配电装置的电源进线必须做固定连接, 严禁做活动连接；(6)配电线路的绝缘电阴值不得小于1000 QW(7)配电线路不得承受人为附加的非自然力.(1)采用专用电线杆,电线杆应巩固和绝缘良好；(2)线杆挡距不小于35m,挡距内无接头；(3)线间距不小于0.3m;(4)架空高度不小于距地面4m,距机动车道6m;距暂设工程顶端2.5m;距播送通讯线路1m;距0.4KV交叉电力线路1.2m;距10LV交叉电力线路2.5m;(5)相序排列,用单横担架设时为L1、N L2、L3、PE;当双横担架设时,上层横为L1、L2、L3下层横担为L1、N、PE(1)电缆敷设采用直埋地或架空,严禁沿地面明设；(2)埋地敷设深度不小于0.6m,并须覆盖硬质保护层,穿越建(构)筑物、道路及易受损伤场所时,须另加保护套瓷；(3)架空敷设时应采用沿墙或电杆绝缘固定,电缆的最大弧垂处距地不得小于2.5m;(4)电缆接头盒应设置于地面以上,并能防水、防尘、防腐和防机械损伤；(5)在建工程内的临时电缆的敷设高度不得小于 1.8m.(1)应采用橡皮护套,铜芯软电缆；(2)电缆的防护性能应与使用环境相适应；(3)电缆芯线中有用作保护接零的黄/绿双色绝缘线；(4)敷设应不受介质腐蚀和机械损伤；(5)电缆无中间接头和扭结.(1)保护线(PE线)的统一标志为黄/绿双色绝缘导线；(2)PE线应自专用变压器,发电机中性点处或配电室总配电箱电源进处的零线(N线)上引出；(3)PE线的截面应不小于所对应的工作零线截面,并满足机械强度要求,与电气设备相接的PE线应为截面不小于2.5 itf的多股绝缘铜线.(1)应做保护接零的机械设备；①电机、变压器、电焊机的金属外壳；②配电屏限制屏的金属框架；③配电箱、开关箱的金属箱体；④电动机械和手持电开工具的金属外壳；⑤电动设备传动装置的固定金属部件；⑥电力线路的金属保护壳和敷线钢索；⑦起重机轨道；⑧电力线杆上电气装置的金属外壳和金属支架；⑨靠近带电局部的金属围栏和金属门等; (2)可不做保护接零的情况：①安装在配电屏、限制屏金属框架以及配电箱开关箱的金属箱体上,并能保证金属性连接的电器、仪表的金属外壳；②安装在发电机同一固定支架上的用电设备的金属外；(3)施工现场保护接零的连接规定：①保护接零线必须与PE线相连接,并与工作零线(N线)相隔离；②自备发电机组电源与外电线路电源联锁,并与之相五线制接零保护系统联锁,严禁并列运行.(1)动配电和照明配电盘(箱)宜分开设置,如合置于一屏(盘、箱)中时,应分路设置；(2)配电箱、开关箱的箱体应用铁质或优质绝缘材料制作,并能防水、防尘；(3)配电屏(盘、箱)和开关箱应装设电源隔离开关 (含分路隔离开关)、短路保护器、过载保护电器,具额定值和动作整定值应与其负荷相适应；(4)开关箱实行“一机一闸制〞,不得设置分路开关；(5)配电屏(盘、箱)和开关箱中必须设置漏电保护器,其选择应符合国家GB6829的要求.(6)配电屏(盘)和总配电箱中漏电保护器的额定漏电动作电流应大于30MA额定漏电动作时间应大于0.1S,但其乘积应小于20MA?S并应装设电压表,电流表和电度表.(7)开关箱中的漏电保护器, 对一般场所,额定动作电流不大于30MA 动作时间小于0.1S ;对潮湿和有腐蚀介质场所,额定动作电流不大于15MA时间小于0.1S;(8)屏(盘)、箱应作名称、用途、分路标记,箱门配锁,停止作业时断电上锁,箱内不得直接按其他用电设备, 不得放置杂物,更换熔体时,不得使用代用品；(9)维修人员必须是专业电工并必须使用绝缘电工器材,维修时,维修点的前一级电源开关必须分闸断电,并悬挂醒目的停电标牌；(10)配电屏(盘、箱)开关箱周围应有宽度不小于1M的通道,并不得堆放杂物,不得有灌木杂草,液体浸溅,物体打击,强烈振动和热源烘烤,严禁存放易燃、易爆物和腐蚀介质；(11)屏(盘)箱必须安装牢固,移动式配电(开关)箱必须装设在坚固稳定的支架上,严禁置于地面.(1)应靠近电源并设立无灰尘、无蒸汽、无腐蚀介质和无振动的地方；(2)应自然通风,并有防雨雪、防动物进入举措；(3)配电室的建筑物的耐火等级不应低于3级,室内应配置消防用品；(4)配电室内必须保持规定的操作,维修通道光度,保持清洁,严禁设置杂物,门应外开,并配锁.(1) 一般场所的照明电压为220V;(2)地下室、高温、有导电粉尘和狭窄的场所, 照明电压应不大于36V;(3)潮湿和易触及照明线路的场所,照明电压不大于24V;(4)特别潮湿、导电良好的地面、金属容器内,照明电压不大于12V;和灯电压不大于36V;(5)照明变压器应为双绕组型,严禁使用自耦变压器；(6)正常环境下照明器选用开启型, 潮湿环境下选用密闭防水型, 易燃、易爆选用防爆型.(1)配电室和总配电箱进、出线处应设阀型避雷器或将其架空,进、出线处绝缘子铁脚作防雷接地；(2)防雷接地的电阻值不大于3Q;(3)当施工现场与外电线路去同一供电系统时, 电气设备应根据当地规定作保护接零或接地,不得一局部设备采用保护接零,而另一局部设备采用保护接地；(4)施工现场的电力系统严禁利用大地作相线或零线；(5)作防雷接地的电气设备,必须同时作重复接地；(6)保护零线的每一重复接地电阻值应不大于10Q,塔吊的重复接地电阻值不应大于4Q O(1)用电设备5台以上或用电设备在50KW以上时,应编制临时用电施工组织设计；(2) 5台和50KW以下时,应编制平安用电技术举措和用电防火举措.(1)符合用电设备不带电的外露导线局部保护接零规定；(2)保护外壳完备；(3)绝缘电组值不小于,异涉电动机的定子冷态2MQ,定子热态0.5M Q,转子冷态0.8 MQ,转子热态0.15 MQ ;手持电开工具,I类2 MQ , II 类7 MQ ,田类10 MQ ;(4)设备周围不得堆放易燃、易爆物.四、临时用电平安须知1、在建工程的外侧边缘与1KV以下外电架空线路的边线之间的最小平安距离应大于多少米？答：4米.2、变配电室要求做到“五防一通〞指的是什么？答：五防：即防火、防水、防雷、防雪、防小动物.一通：即保持通风良好.3、使用的电气设备按有关平安规程,其外壳应有什么防护举措？答：防护性接地或接零.4、对电击所致的心博骤停病人实施胸外心脏挤压法, 应该每分钟挤压多少次？答：60-80次5、在操作闸刀开头和磁力开关时,为什么必须将盖盖好？答：预防万一短路时发生电弧或熔丝熔断飞溅伤人.6、电工在停电维修时,必须在闸刀处挂上什么警示牌？答：“正在检修,不得合闸〞.7、施工现场专用的中性点直接接地的电力线路中, 必须采用哪种保护系统？答：TN-S接零保护系统.8、我国根据环境条件不同规定平安电压有哪几个等级？答：6、12、24、36、42为平安电压额定值等级.9、施工现场配电系统的漏电保护应如何设备？答：应按两级设置,并应具备分级分段漏电保护功能.一级漏电保护设在开关箱,额定漏电动作电流不大于30mA客定漏电动作时间应小于0.1s.另一级漏电保护应设在总配电箱.10、接地装置的接地体应采用什么材料制作？答：施工现场接地装置接地体应采用圆钢、钢管、角钢、扁钢等材料制作,螺纹钢不能作接地体.11、配电屏〔盘〕上的配电线路应有什么标志答：配电屏〔盘〕上的配电线路应编号,并标明用途.12、常见的触电事故是怎样发生的？答：〔1〕人体直接接触带电体.〔2〕人体接触发生故障的电气设备. 〔3〕与带电体的距离过小.⑷跨步电压触电.13、对短路保护有何要求？答：短路保护应能保证当发生短路时,或接近于短路电流数值的电流出现时,可靠地切断电源.14、从平安角度来理解电气设备为什么要接地？答：从平安角度考虑：〔1〕消除漏电.电气设备如果通电局部的绝缘性能欠佳,就会轻那么感到“麻手〞,重那么伤人.倘假设接地,漏电电流就从地线漏到大地,从而保护了人身平安. 〔2〕预防雷击.电气设备上的避雷器是一种预防雷击的器件,必须埋好地线,以便引雷入地. 〔3〕消除感应.电气设备会受到静电感应,如果机壳接地,就可将感应电荷平安地导入地中.15、在同一配电线路中不允许一局部接地,另一局部设备接零,这句话对吗？答：对16、由同一个变压器供电的采用保护接零的配电系统中,能否同时采用保护接零和保护接地,为什么？答：不能混用.如果个别设备采取了保护接地举措,而离开零线网,那么情况是相当严重的.当采取保护接地的设备发生碰壳时,这里该设备和其他所有接零设备的外壳对地电压也都升到110伏,以至所有接触该设备和接零设备的人都有触电危险.17、防爆场所电气设备的平安根本要求是什么？答：防爆场所对电气设备平安要求根本原那么是整体防爆.整体防爆是指在爆炸危险区内,安装使用的电气动力、通讯、照明、限制设备、仪器仪表、移动电气设备〔包括电开工具〕及其输配电线路等,应全部按爆炸危险场所的等级采取相应的举措,到达要求.如果其中之一不符合爆炸危险场所的要求,也就不能说到达了电气整体防爆, 就存在着爆炸危险. 18、预防电气装置发生火灾、爆炸事故,应采取哪些平安举措？答：〔1〕根据周围环境和生产性质,选用适宜的电气装置. 〔2〕电气装置不得超负荷运行.〔3〕要保证电气装置的安装与检修质量, 使之处于良好状态.〔4〕电气装置附近禁止存放易燃、易爆物品,并配备消防器材.〔5〕动火作业,必须办理动火许可证.19、为什么电线接头不好会引起火灾？答：电流流过导线接头,设备都会发热,电流发势量与电阻大小成正比, 当接头不好,接触电阻应大为增加.因此发热量大大增加,使绝缘层烧坏而引起火灾. 20、在建工程与临近高压线的平安距离为多少？答：1KV以下距离为4米;1-10KV距离为6米;35-110KV距离为8 米;154-220KV 距离为10米;350-500KV 距离为15米.21、施工现场的架空线路的档距、线间距离如何规定？答：档距应不得大于35m;线间距离不得小于0.3m.22、施工现场架空截面有什么规定？答：铜导线截面积不小于10平方毫米,铅导线水小于16平方毫米. 23、为什么保险丝不能用铜、铁丝代替？答：由于铜、铁丝的熔点比保险丝的熔点高,当电流忽然增大时,不能即刻熔断,起不到切断电流的保险作用,会使电气设备因短路或过载而起火.24、平安电压的电源使用范围有哪些？答：(1)室外灯具距地面低于3m,屋内灯具距地面低于 2.4m时,就采用36V.(2)使用行灯具电源的电压不超过36V.(3)隧道、人防工程电源电压应不于36V.(4)在潮湿和易触及带电体场所电源电压应不大于24V.(5)在特别潮湿场所和金属容器内工作照明电源电压不得大于12V.25、一套完整的防雷装置包括哪些？答：有避雷针、避雷网、避雷带、接闪器、引下线、接地装置.26、旋转臂加械起重机的任何部件或吊物边缘与10KV以下的架空线路边线最小水平距离应为多少？答：不彳#小于2m27、在架设外电防护设施时应有什么人员负责监护？答：应有电气工程技术人员或专职平安人员负责监护.28、保护零线的统一标志是什么？答：绿/黄双色线.29、禁止使用什么导线作电气设备的负荷线？答：绿/黄双色线.30、配电箱、开头箱的安装高度有何规定？答：固定箱的下底与地面的垂直距离为 1.3-1.5社.移动箱的下底与地面的垂直距离为0.6-1.5 米.31、配电箱、开头箱中导线的进、出线口有何规定？答：进、出线口应设在箱体的下底面,严禁设在箱体的上顶面、侧面、后面或箱门外.31、白炽灯、高压汞与可燃物、可燃结构之间的距离不应小于多少？答：0.5米32、引起触电事故的主要原因有哪些？答：〔1〕使用有缺陷的电气设备,触及带电的破旧电线,触及未接地的电气设备及裸露线,开头,保险等；〔2〕无保护性的地线或地线质量不良；〔3〕非电气工作人员进行电器维修；〔4〕不按规定使用平安电压的便携式灯具;〔5〕缺少电气危险警告标志.33、施工现场电气发生火情,可否用水及泡沫灭火器进行灭火？答：不可.34、当发现有人触电时应如何急救？答：首先迅速接电闸或用木方、木板等不导电材料,将触电人与接触电器局部别离开；然后抬到平整的场地施行人工急救, 并向工地负责人报告。

一级二级三级配电箱的定义一级二级三级配电箱的定义提要：三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电更多精品制度一级二级三级配电箱的定义一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。

一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。

三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。

“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。

“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。

二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。

临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。

（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A 漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。

施工现场临时用电：配电箱一级二级三级定义及管理规在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

因为人体通过30mA 有致命危险，而漏电开关的动作电流是15—30mA。

施工现场暂时用电：配电箱一级二级三级定义及管理规范在实际施工过程中，会发生需要暂时用电的情况，因此暂时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

该视频内容包括：1、施工现场暂时用电配电系统；2、暂时用电作业人员；3、暂时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建造机械操作；8、用电设备的检查及使用；9、暂时照明；10、暂时用电工程的验收；11、常见违章作业；12、暂时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、暂时用电资料归档管理。

施工用电配电柜作为建造工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至暂时用电现场。

二级配电箱同样合用于建造工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地 1.5M 放置总开关 60A——DZ47-63 100A照明开关 16A——DZ47-63 16A 两相漏电开关空调 1.5P—20A——DZ47-63 20A 两相漏电开关电热水器 8000W+洗衣机——DZ47-63 60A 两相漏电开关(因为没有40A 的开关，惟独 32A 的)插座开关 16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。

因为人体通过 30mA 有致命危（wei）险，而漏电开关的动作电流是 15—30mA。

施工现场临时用电：配电箱一级二级三级定义及管理规范哎呀，说起施工现场临时用电，这可是个大事儿啊！咱们得好好聊聊这个配电箱一级二级三级的定义及管理规范。

咱们得明白，配电箱可不是闹着玩儿的，它关系到施工现场的安全哦！咱们得认真对待这个问题，把它搞定！话说回来，配电箱呢，就是把电能从电源分配到各个地方去的一个设备。

它可是施工现场用电的关键所在。

配电箱有几个等级呢？这个可不能小瞧了，它关系到施工现场的安全呢！一级配电箱，就是咱们平时说的总配电箱，它是整个施工现场电力系统的中心。

二级配电箱呢，就是分配给各个施工区域的电力供应。

三级配电箱呢，就是给各个具体的施工设备供电的。

怎么管理这些配电箱呢？这可是一个大学问啊！咱们得保证配电箱的质量。

要是配电箱质量不过关，那可就危险了！选购配电箱的时候，咱们得找正规厂家，买质量有保障的产品。

咱们得定期检查配电箱。

这个可不能忽视哦！定期检查配电箱，可以及时发现问题，避免安全隐患。

还有，咱们得做好配电箱的维护工作。

配电箱的维护可不能马虎哦！要是没有定期维护，配电箱容易出现故障，影响施工现场的正常用电。

当然了，管理配电箱还得有个规定。

比如说，咱们得制定配电箱的使用和维护规程。

这样一来，大家都知道怎么用配电箱，怎么维护配电箱了。

而且，这个规程还能防止有人乱用配电箱，造成安全隐患。

还有，咱们得定期组织培训，提高大家对配电箱的认识和管理水平。

这样一来，大家就能更好地掌握配电箱的使用方法，避免出现问题。

施工现场临时用电可是大事啊！咱们得认真对待配电箱这个关键设备。

要知道，一个好的配电箱，关系到施工现场的安全哦！大家一定要重视起来，做好配电箱的管理工作！这样一来，咱们的施工现场才能更加安全、顺利地进行下去！。

施工现场临时用电：配电箱一级二级三级定义及管理规在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。

所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。

一、临时用电该视频容包括：1、施工现场临时用电配电系统；2、临时用电作业人员；3、临时用电接地措施；4、电线电缆的固定及导管敷设；5、配电箱；6、漏电保护器的设置；7、建筑机械操作；8、用电设备的检查及使用；9、临时照明；10、临时用电工程的验收；11、常见违章作业；12、临时宿舍用电违章现象；13、电气灭火器的选择；14、触电急救；15、临时用电资料归档管理。

一级配电箱是从变压器引入三相电源，地线，零线。

施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。

一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，带计量系统，安全美观，防雨箱顶适合野外工作。

二级配电箱是从一级配电箱电源线至临时用电现场。

二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规标准。

全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。

二级配电箱采用外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。

二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A 的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
