一文读懂,一二三级配电箱的不同
- 格式：doc
- 大小：14.50 KB
- 文档页数：2
下载文档原格式
合集下载
配电箱一级二级三级定义及适用范围

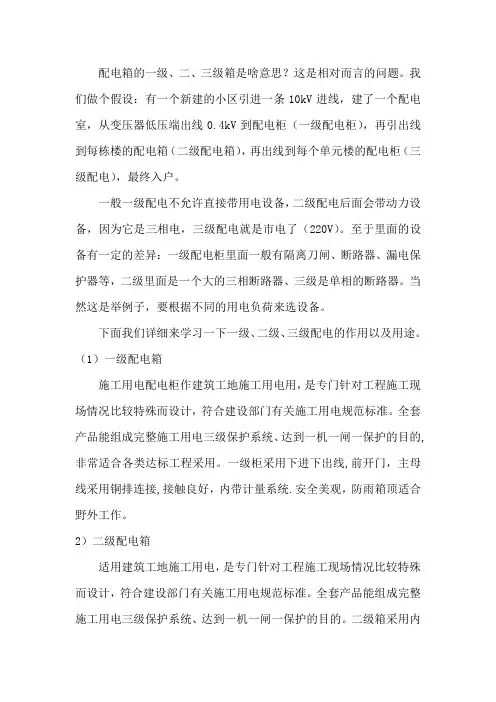

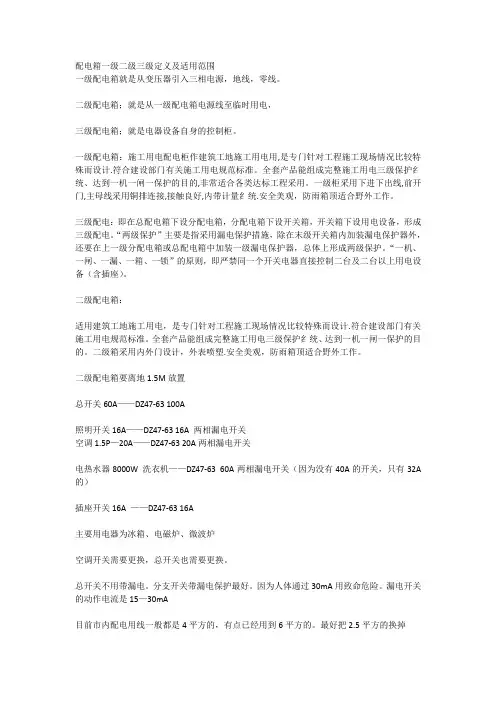

配电箱一级二级三级定义及适用范围一级配电箱就是从变压器引入三相电源，地线，零线。
二级配电箱；就是从一级配电箱电源线至临时用电，三级配电箱；就是电器设备自身的控制柜。
一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W 洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A 的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉空调开关需要更换，总开关也需要更换。
总开关不用带漏电。
分支开关带漏电保护最好。
因为人体通过30mA用致命危险。
漏电开关的动作电流是15—30mA目前市内配电用线一般都是4平方的，有点已经用到6平方的。
最好把2.5平方的换掉。
什么是三级配电系统？一级二级三级配电箱有什么不同？看完就懂了
什么是三级配电系统？一级二级三级配电箱有什么不同？看完
就懂了

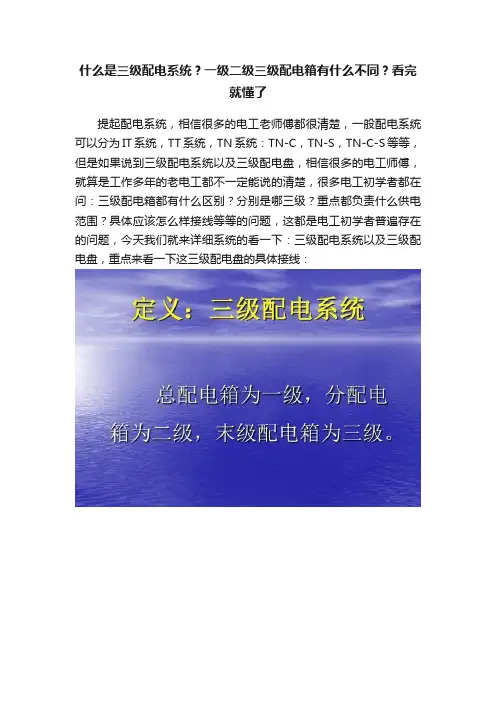

提起配电系统，相信很多的电工老师傅都很清楚，一般配电系统可以分为IT系统，TT系统，TN系统：TN-C，TN-S，TN-C-S等等，但是如果说到三级配电系统以及三级配电盘，相信很多的电工师傅，就算是工作多年的老电工都不一定能说的清楚，很多电工初学者都在问：三级配电箱都有什么区别？分别是哪三级？重点都负责什么供电范围？具体应该怎么样接线等等的问题，这都是电工初学者普遍存在的问题，今天我们就来详细系统的看一下：三级配电系统以及三级配电盘，重点来看一下这三级配电盘的具体接线：。
配电箱一级二级三级定义及适用范围

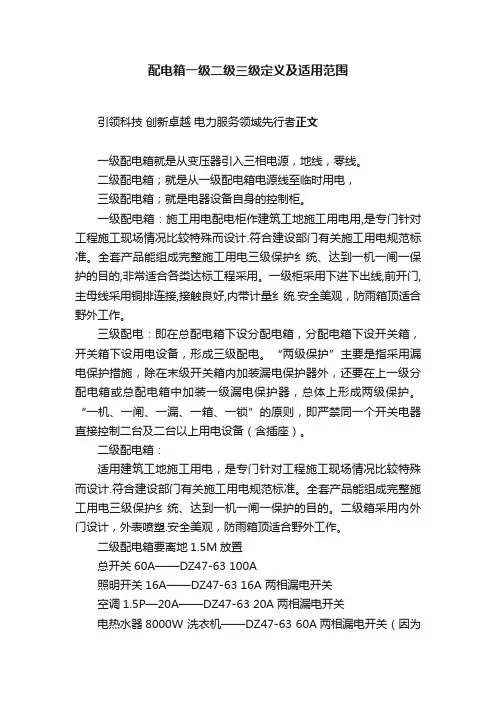

配电箱一级二级三级定义及适用范围引领科技创新卓越电力服务领域先行者正文一级配电箱就是从变压器引入三相电源，地线，零线。
二级配电箱；就是从一级配电箱电源线至临时用电，三级配电箱；就是电器设备自身的控制柜。
一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调1.5P—20A——DZ47-63 20A两相漏电开关电热水器8000W 洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉空调开关需要更换，总开关也需要更换。
总开关不用带漏电。
分支开关带漏电保护最好。
因为人体通过30mA用致命危险。
漏电开关的动作电流是15—30mA目前市内配电用线一般都是4平方的，有点已经用到6平方的。
一级二级和三级配电箱
一级配电箱的安装与维护
安装位置
一级配电箱应安装在便 于操作和维修的地方， 尽量靠近电源进线处。
安装要求
安装时应确保配电箱稳 固、水平，进出线孔密 封良好，防止灰尘和水
分进入。
维护周期
定期进行维护，检查开 关、电缆等电气设备是 否正常，及时处理故障
和隐患。
维护注意事项
在维护时需断电操作， 确保安全；同时应保持 维护工具和场地的整洁。
配电箱的种类
按照用途分类
一级、二级和三级配电箱。一级配电 箱主要用于变压器低压侧，二级配电 箱用于主干线或分支线，三级配电箱 用于终端用电设备。
按照安装方式分类
固定式、抽屉式和嵌入式。固定式配 电箱结构简单，价格低廉；抽屉式配 电箱方便维护，可靠性高；嵌入式配 电箱美观，适用于室内安装。
02 一级配电箱
03 二级配电箱
二级配电箱的特点
01
02
03
04
中转作用
二级配电箱在电力系统中起到 中转作用，将一级配电箱的电 源分配到各个三级配电箱。
保护功能
二级配电箱具备过载保护、短 路保护等功能，能够确保电路
的安全运行。
灵活性
二级配电箱的配置和布局灵活 ，可根据实际需求进行定制。
高效率
二级配电箱能够提高电力分配 的效率，减少能源损耗。
标准和规范。
一级配电箱的应用场景
01
02
03
工厂、车间配电
一级配电箱通常用于工厂 和车间的总配电，为用电 设备提供电源。
建筑配电
在大型建筑项目中，一级 配电箱作为主电源进线箱， 为整个建筑提供电能。
临时供电设施
在电力需求较大的临时设 施，如施工现场或大型活 动场所，一级配电箱作为 主电源进线使用。
什么叫一级二级三级配电箱
什么叫一级二级三级配电箱什么叫一级二级三级配电箱一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。
建筑知识-一级、二级、三级配电箱详细分析
一级、二级、三级配电箱详细分析一级、二级、三级配电箱临时用电量是指某个地方需要用电，一级配电箱是指从变压器引入三相电源、接地线、零线。
二次配电箱；是从一级配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
免费点击这里.什么是一级、二级、三级配电箱临时用电是指某处施工需要用电，一次配电箱是从变压器引入三相电源、接地线、零线。
二次配电箱；即从一次配电箱的电源线到临时用电，三级配电箱；是电气设备本身的控制柜。
点击此处免费下载施工技术资料一级配电箱：施工配电柜用于施工现场的施工，是针对施工现场的特殊情况而专门设计的，符合建设部门的有关施工用电规范和标准。
整套产品可形成完整的施工用电三级保护体系，达到一机一闸一保护的目的，非常适合各类达标工程。
一级柜采用下进下出，正面开门。
主母线由铜排连接，内部有良好的接触和计量系统。
安全美观，防雨箱顶部适合野外作业。
三级配电：即在总配电箱下方设置一个配电箱，在配电箱下方设置一个开关箱，形成三级配电。
“两级保护”主要是指采取漏电保护措施。
除了在末级开关箱内安装漏电保护器外，还应在上级配电箱或总配电箱内安装一级漏电保护器，这样总体上形成两级保护。
“一机一开关一漏电一箱一锁”的原则是指严禁同一台开关柜直接控制两个或两个以上的电气设备(包括插座)。
二次配电箱：适用于施工现场的施工用电，是针对施工现场的特殊情况专门设计的，符合建设部门的相关施工用电标准。
整套产品可以形成完整的施工用电三级保护体系，达到一机一闸一保护的目的。
副箱采用内外门设计，外部喷塑。
安全美观，防雨箱顶部适合野外作业。
二次配电箱应放置在离地面1.5M的地方主开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A两相漏电开关1.5p-20a——dz47-63 20a空调两相漏电开关电热水器8000W洗衣机——DZ47-63 60A两相漏电开关(因为没有40A 开关，只有32A开关)出口开关16A ——DZ47-63 16A主要电器有冰箱、电磁炉、微波炉。
配电箱一级二级三级定义

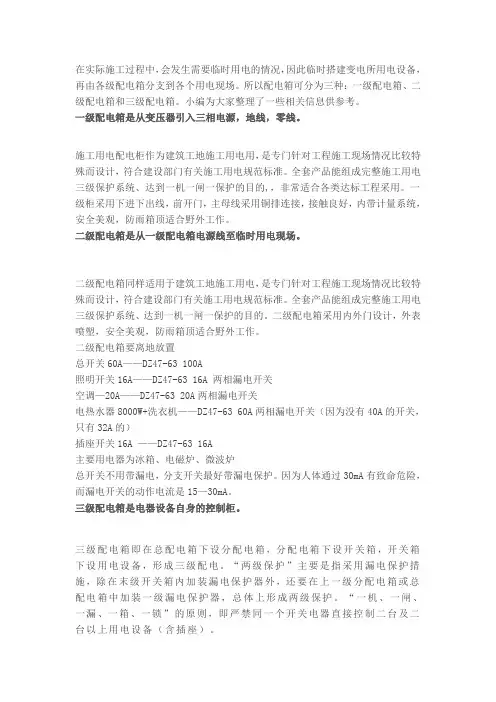

在实际施工过程中，会发生需要临时用电的情况，因此临时搭建变电所用电设备，再由各级配电箱分支到各个用电现场。
所以配电箱可分为三种：一级配电箱、二级配电箱和三级配电箱。
小编为大家整理了一些相关信息供参考。
一级配电箱是从变压器引入三相电源，地线，零线。
施工用电配电柜作为建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的,，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电现场。
二级配电箱同样适用于建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计，符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级配电箱采用内外门设计，外表喷塑，安全美观，防雨箱顶适合野外工作。
二级配电箱要离地放置总开关60A——DZ47-63 100A照明开关16A——DZ47-63 16A 两相漏电开关空调—20A——DZ47-63 20A两相漏电开关电热水器8000W+洗衣机——DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A的）插座开关16A ——DZ47-63 16A主要用电器为冰箱、电磁炉、微波炉总开关不用带漏电，分支开关最好带漏电保护。
因为人体通过30mA有致命危险，而漏电开关的动作电流是15—30mA。
三级配电箱是电器设备自身的控制柜。
三级配电箱即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
一级二级三级配电箱
【引用】在什么叫一级二级三级配电箱2011-04-27 21:33:47| 分类：默认分类|字号大中小订阅本文引用自zhangdong751225《在什么叫一级二级三级配电箱》一级配电箱：施工用电配电柜作建筑工地施工用电用,是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护纟统、达到一机一闸一保护的目的,非常适合各类达标工程采用。
一级柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量纟统.安全美观，防雨箱顶适合野外工作。
三级配电：即在总配电箱下设分配电箱，分配电箱下设开关箱，开关箱下设用电设备，形成三级配电。
“两级保护”主要是指采用漏电保护措施，除在末级开关箱内加装漏电保护器外，还要在上一级分配电箱或总配电箱中加装一级漏电保护器，总体上形成两级保护。
“一机、一闸、一漏、一箱、一锁”的原则，即严禁同一个开关电器直接控制二台及二台以上用电设备（含插座）。
二级配电箱：适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计.符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
临时施工用电箱按有关国家要求一般分三级防护一级配电箱：可以理解为工地或项目的总配电箱（一般只有1个）二级配电箱：各楼层或各栋楼的配电箱（按实际）三级配电箱：即各用电器的最后接线箱，可以活动，可以固定，切记漏电保护开关是最后的，从漏电保护开关接用电器。
（要求一机一漏，不能多接）配电箱的要求可以按工程的用电方案，没的话可以去样板工地看看（例如本地大项目，一般都很正规）那各级配电箱里面的配置标准是什么？一级箱：总空气开关和总漏电开关一个，一定要三相四线+保护零线（即地线），按实际用电量选用开关的大小，起码80A以上二级箱：60A空气开关和60A漏电开关各3~4个，三级箱：32A空气开关和32A漏电开关各2~3个，活动型的三级箱可以安装空气和漏电开关各1个，然后在箱里装2~3个二三插座。
一级、二级和三级配电箱有什么区别？

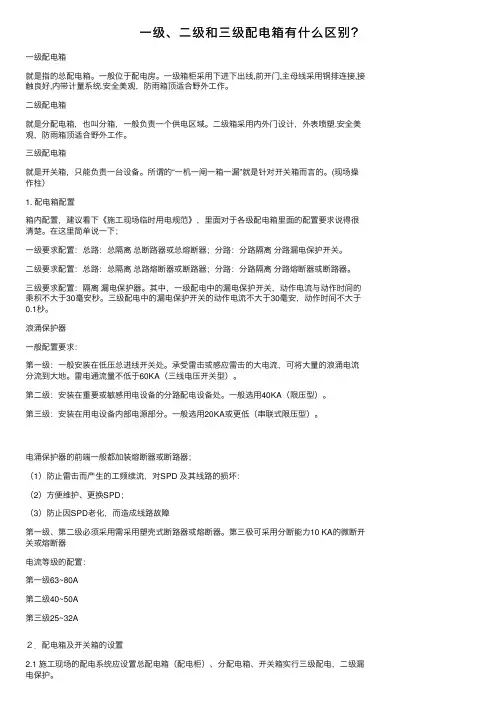

⼀级、⼆级和三级配电箱有什么区别？⼀级配电箱就是指的总配电箱。
⼀般位于配电房。
⼀级箱柜采⽤下进下出线,前开门,主母线采⽤铜排连接,接触良好,内带计量系统.安全美观，防⾬箱顶适合野外⼯作。
⼆级配电箱就是分配电箱，也叫分箱，⼀般负责⼀个供电区域。
⼆级箱采⽤内外门设计，外表喷塑.安全美观，防⾬箱顶适合野外⼯作。
三级配电箱就是开关箱，只能负责⼀台设备。
所谓的“⼀机⼀闸⼀箱⼀漏”就是针对开关箱⽽⾔的。
(现场操作柱）1. 配电箱配置箱内配置，建议看下《施⼯现场临时⽤电规范》，⾥⾯对于各级配电箱⾥⾯的配置要求说得很清楚。
在这⾥简单说⼀下；⼀级要求配置：总路：总隔离总断路器或总熔断器；分路：分路隔离分路漏电保护开关。
⼆级要求配置：总路：总隔离总路熔断器或断路器；分路：分路隔离分路熔断器或断路器。
三级要求配置：隔离漏电保护器。
其中，⼀级配电中的漏电保护开关，动作电流与动作时间的乘积不⼤于30毫安秒。
三级配电中的漏电保护开关的动作电流不⼤于30毫安，动作时间不⼤于0.1秒。
浪涌保护器⼀般配置要求：第⼀级：⼀般安装在低压总进线开关处。
承受雷击或感应雷击的⼤电流，可将⼤量的浪涌电流分流到⼤地。
雷电通流量不低于60KA（三线电压开关型）。
第⼆级：安装在重要或敏感⽤电设备的分路配电设备处。
⼀般选⽤40KA（限压型）。
第三级：安装在⽤电设备内部电源部分。
⼀般选⽤20KA或更低（串联式限压型）。
电涌保护器的前端⼀般都加装熔断器或断路器；（1）防⽌雷击⽽产⽣的⼯频续流，对SPD 及其线路的损坏：（2）⽅便维护、更换SPD；（3）防⽌因SPD⽼化，⽽造成线路故障第⼀级、第⼆级必须采⽤需采⽤塑壳式断路器或熔断器。
第三极可采⽤分断能⼒10 KA的微断开关或熔断器电流等级的配置：第⼀级63~80A第⼆级40~50A第三级25~32A２．配电箱及开关箱的设置2.1 施⼯现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实⾏三级配电，⼆级漏电保护。
一级二级和三级配电箱
一级二级和三级配电箱，统统说清楚又土又木 2017-06-22 11:14一级配电箱就是指的总配电箱。
一般位于配电房。
一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。
二级配电箱就是分配电箱，也叫分箱，一般负责一个供电区域。
二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。
三级配电箱就是开关箱，只能负责一台设备。
所谓的“一机一闸一箱一漏”就是针对开关箱而言的。
(现场操作柱）1. 配电箱配置箱内配置，建议看下《施工现场临时用电规范》，里面对于各级配电箱里面的配置要求说得很清楚。
在这里简单说一下；一级要求配置：总路：总隔离+总断路器或总熔断器；分路：分路隔离+分路漏电保护开关。
二级要求配置：总路：总隔离+总路熔断器或断路器；分路：分路隔离+分路熔断器或断路器。
三级要求配置：隔离+漏电保护器。
其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。
三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒。
浪涌保护器一般配置要求：第一级：一般安装在低压总进线开关处。
承受雷击或感应雷击的大电流，可将大量的浪涌电流分流到大地。
雷电通流量不低于60KA（三线电压开关型）。
第二级：安装在重要或敏感用电设备的分路配电设备处。
一般选用40KA（限压型）。
第三级：安装在用电设备内部电源部分。
一般选用20KA或更低（串联式限压型）。
电涌保护器的前端一般都加装熔断器或断路器；（1）防止雷击而产生的工频续流，对SPD 及其线路的损坏：（2）方便维护、更换SPD；（3）防止因SPD老化，而造成线路故障第一级、第二级必须采用需采用塑壳式断路器或熔断器。
第三极可采用分断能力10 KA的微断开关或熔断器电流等级的配置：第一级63~80A第二级40~50A第三级25~32A２．配电箱及开关箱的设置2.1 施工现场的配电系统应设置总配电箱（配电柜）、分配电箱、开关箱实行三级配电，二级漏电保护。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一文读懂,一二三级配电箱的不同
临时用电就是在某个地方施工需要用电，临时搭建的变电所用电设备。
再由各级配电箱分支到各个用电现场。
配电箱分为三种一级配电箱、二级配电箱、三级配电箱。
一级配电箱就是从变压器引入三相电源，地线，零线。
一级配电箱：施工用电配电柜作建筑工地施工用电用，是专门针对工程施工现场情况比较特殊而设计符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的，非常适合各类达标工程采用。
一级柜采用下进下出线，前开门，主母线采用铜排连接，接触良好，内带计量系统，安全美观，防雨箱顶适合野外工作。
二级配电箱是从一级配电箱电源线至临时用电适用建筑工地施工用电，是专门针对工程施工现场情况比较特殊而设计符合建设部门有关施工用电规范标准。
全套产品能组成完整施工用电三级保护系统、达到一机一闸一保护的目的。
二级箱采用内外门设计，外表喷塑。
安全美观，防雨箱顶适合野外工作。
二级配电箱要离地1.5M放置
总开关60ADZ47-63 100A
照明开关16ADZ47-63 16A 两相漏电开关
空调1.5P20ADZ47-63 20A两相漏电开关
电热水器8000W+洗衣机DZ47-63 60A两相漏电开关（因为没有40A的开关，只有32A 的）
插座开关16A DZ47-63 16A
主要用电器为冰箱、电磁炉、微波炉
空调开关需要更换，总开关也需要更换。
总开关不用带漏电。
分支开关带漏电保护最好。
因为人体通过30mA用致命危险。
漏电开关的动作电流是1530mA。
