三级配电箱内配置

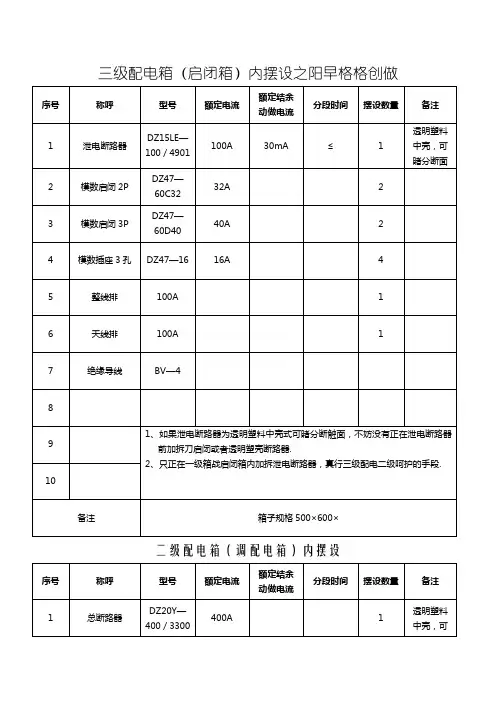

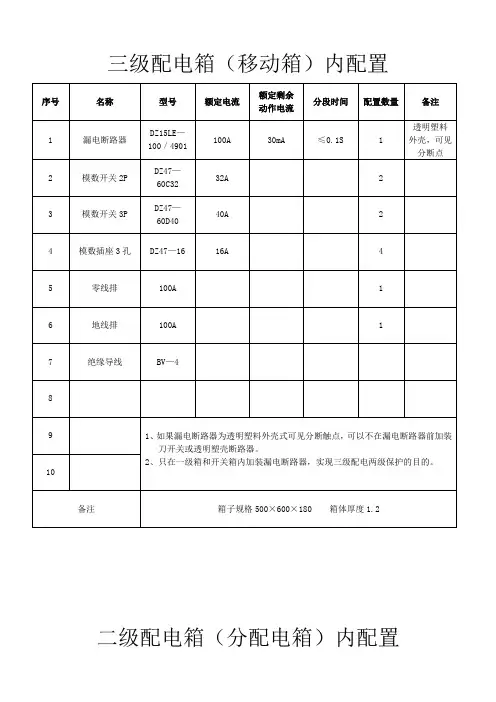

三级配电箱（移动箱）内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 漏电断路器DZ15LE—100／4901100A 30mA ≤0.1S 1透明塑料外壳，可见分断点2 模数开关2P DZ47—60C3232A 23 模数开关3P DZ47—60D4040A 24 模数插座3孔DZ47—16 16A 45 零线排100A 16 地线排100A 17 绝缘导线BV—489 1、如果漏电断路器为透明塑料外壳式可见分断触点，可以不在漏电断路器前加装刀开关或透明塑壳断路器。

2、只在一级箱和开关箱内加装漏电断路器，实现三级配电两级保护的目的。

10备注箱子规格500×600×180 箱体厚度1.2二级配电箱（分配电箱）内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 总断路器DZ20Y—400／3300400A 1透明塑料外壳，可见分断点2 分回路断路器DZ20Y—225／3300225A 13 分回路断路器DZ20Y—225／3300225A 14 分回路断路器DZ20Y—225／3300225A 25 分回路断路器DZ20Y—100／3300100A 26 分回路断路器DZ20Y—100／3300100A 27 母排40×48 母排25×39 零排100A10 地排100A备注箱子规格800×1800×500 （宽×高×厚）箱体厚度1.5一级配电箱（总箱）内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 总断路器DZ20Y—630／3300630A 1透明塑料外壳，可见分断点2分回路漏电断路器DZ20LE—400／3300400A100mA（150mA）≤0.2s 23分回路漏电断路器DZ15LE—100／4901100A 30mA ≤0.1s 14 母排40×55 母排30×46 电压表、电流表各17 电度表 18 电流互感器 3备注箱子规格800×1800×500 箱体厚度1.51、漏电断路器DZ15LE—400／3901 用在现场弯曲机、调直机的配电箱上2、漏电断路器DZ15LE—100／3901 用在现场弯曲机、调直机的配电箱上3、断路器DZ20Y—225／3300 用在现场塔吊、对焊接、泵车开关箱上4、断路器DZ20Y—100／3300 用在现场二级配电箱分断路器上塔吊专用开关箱内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 总断路器DZ20Y—225／3300225A 1透明塑料外壳，可见分断点2 漏电断路器DZ20L—250／4300200A 50mA ≤0.1s 13 额定剩余动作电流50mA4 额定不动作电流25mA5 漏电断路分断时间≤0.1s 678备注箱子规格600×500×180 箱体厚度1.51、漏电断路器DZ15LE—400／3901 用在现场弯曲机、调直机的配电箱上2、漏电断路器DZ15LE—100／3901 用在现场弯曲机、调直机的配电箱上3、断路器DZ20Y—225／3300 用在现场塔吊、对焊接、泵车开关箱上4、断路器DZ20Y—100／3300 用在现场二级配电箱分断路器上动力开关箱内配置序号名称型号额定电流额定剩余动作电流分段时间配置数量备注1 总断路器DZ15LE—40／390140A60A100A30mA ≤0.1s 1透明塑料外壳，可见分断点2 根据电动机功率选择不同安数的漏电开关40A 60A 100A3 额定剩余动作电流50mA4 额定不动作电流25mA5 漏电断路分断时间≤0.1s备注箱子规格600×500×180 箱体厚度1.51、漏电断路器DZ15LE—400／3901 用在现场弯曲机、调直机的配电箱上2、漏电断路器DZ15LE—100／3901 用在现场弯曲机、调直机的配电箱上3、断路器DZ20Y—225／3300 用在现场塔吊、对焊接、泵车开关箱上4、断路器DZ20Y—100／3300 用在现场二级配电箱分断路器上。

临时用电三级配电箱要求1、配电箱分为三级配电箱作业：一级配电箱，就是指的总配电箱。

一般位于配电房。

一级箱柜采用下进下出线,前开门,主母线采用铜排连接,接触良好,内带计量系统.安全美观，防雨箱顶适合野外工作。

二级配电箱，就是分配电箱，也叫分箱，一般负责一个供电区域。

二级箱采用内外门设计，外表喷塑.安全美观，防雨箱顶适合野外工作。

三级配电箱，就是开关箱，只能负责一台设备。

所谓的“一机一闸一箱一漏”就是针对开关箱而言的。

2、《JGJ46-2005》规范箱内开关配置要求：一级要求配置：总路：总隔离+总断路器或总熔断器;分路：分路隔离+分路漏电保护开关。

二级要求配置：总路：总隔离+总路熔断器或断路器;分路：分路隔离+分路熔断器或断路器。

三级要求配置：隔离+漏电保护器。

其中，一级配电中的漏电保护开关，动作电流与动作时间的乘积不大于30毫安秒。

三级配电中的漏电保护开关的动作电流不大于30毫安，动作时间不大于0.1秒（1）开关箱的保护。

漏电保护动作电流不大于30mA，动作时间不大于0.1s。

（2）总配电箱的保护。

漏电保护动作时间大于30mA，动作时间大于0.1s。

分配电箱漏电保护动作电流是75mA，（开关箱漏电保护动作电流30mA的1.5倍）动作时间不大于0.1s.所以，分配电箱不可直接用电设备；总配电箱、分配电箱安装中心点距地面的距离应为1.4～1.6米。

箱内必须分设N线端子板和PE线端子板。

规范要求：（1）.“三级配电两级保护”要求；（2）.开关箱漏电保护器；（3）.漏电保护器参数合理配置。

3、各级配电箱标注：配电箱箱门要标注：负责单位、负责人、联系电话及本单位配电箱编号。

4、附图：。

三级配电设置示例一、总配电箱（柜）内设400A-630A具有隔离功能的DZ20型透明塑壳断路器作为主开关，分路设置4-8路采用具有隔离功能的DZ20系列160A-250A透明塑壳断路器，配备DZ20L（DZ15L）透明漏电开关或LBM-1系列作为漏电保护装置，使之具有欠压、过载、短路、漏电、断相保护功能，同时配备电度表、电压表、电流表、两组电流互感器。

漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S。

最好选用额定漏电动作电流75-150mA，额定漏电动作时间大于0.1S小于等于0.2S，其动作时间为延时动作型。

总配电柜示意图总配电柜端子板接点图总配电柜柜门电气连接点图四回路配电柜电气系统图六回路配电柜电气系统图八回路配电柜电气系统图二、分配电箱1、含照明回路分配电箱（动力回路与照明回路分路配电）内设200A-250A具有隔离功能的DZ20系列透明塑壳断路器作为主开关（与总配电箱分路设置断路器相适应）；采用DZ20或 KDM-1型透明塑壳断路器作为动力分路、照明分路控制开关；各配电回路采用DZ20或KDM-1透明塑壳断路器作为控制开关；PE线连线螺栓、N线接线螺栓根据实际需要配置。

分级配电示意图分配电箱N线端子板节点图分配电箱PE线电子板节点图分配电箱电气系统图含塔吊回路分配电箱示意图（端子板接点及电气连接点图同上）含塔吊回路分配电箱系统图2.不含照明回路分配电箱6-8回路分配电箱示意图6回路分配电箱含塔吊回路（端子板接点及电气连接点图同上）8回路分配电箱系统图6回路含塔吊回路分配电箱系统图三、开关箱（一机一闸一漏一箱）1.地泵等大型设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

地泵等大型设备开关箱示意图地泵等大型设备电气系统图2.塔式起重机等设备动力开关箱内设KDM1或DZ20（160A以上380V）系列透明塑壳断路器作为控制开关，配置DZ20L系列透明漏电断路器或LBM-1系列漏电断路器；PE线端子排为3个接线螺栓。

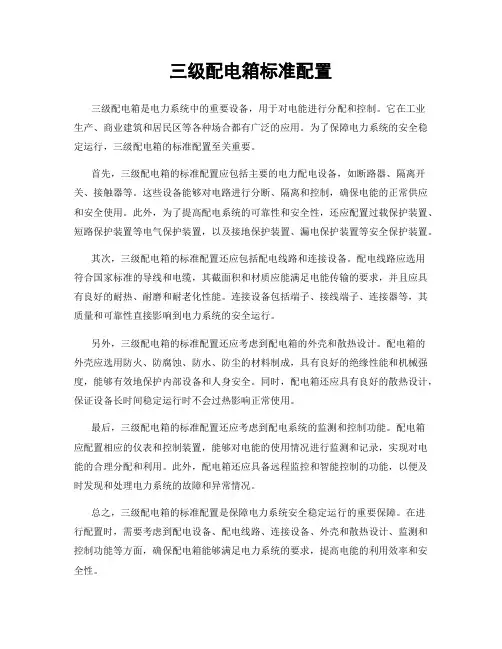

三级配电箱标准配置三级配电箱是电力系统中的重要设备，用于对电能进行分配和控制。

它在工业生产、商业建筑和居民区等各种场合都有广泛的应用。

为了保障电力系统的安全稳定运行，三级配电箱的标准配置至关重要。

首先，三级配电箱的标准配置应包括主要的电力配电设备，如断路器、隔离开关、接触器等。

这些设备能够对电路进行分断、隔离和控制，确保电能的正常供应和安全使用。

此外，为了提高配电系统的可靠性和安全性，还应配置过载保护装置、短路保护装置等电气保护装置，以及接地保护装置、漏电保护装置等安全保护装置。

其次，三级配电箱的标准配置还应包括配电线路和连接设备。

配电线路应选用符合国家标准的导线和电缆，其截面积和材质应能满足电能传输的要求，并且应具有良好的耐热、耐磨和耐老化性能。

连接设备包括端子、接线端子、连接器等，其质量和可靠性直接影响到电力系统的安全运行。

另外，三级配电箱的标准配置还应考虑到配电箱的外壳和散热设计。

配电箱的外壳应选用防火、防腐蚀、防水、防尘的材料制成，具有良好的绝缘性能和机械强度，能够有效地保护内部设备和人身安全。

同时，配电箱还应具有良好的散热设计，保证设备长时间稳定运行时不会过热影响正常使用。

最后，三级配电箱的标准配置还应考虑到配电系统的监测和控制功能。

配电箱应配置相应的仪表和控制装置，能够对电能的使用情况进行监测和记录，实现对电能的合理分配和利用。

此外，配电箱还应具备远程监控和智能控制的功能，以便及时发现和处理电力系统的故障和异常情况。

总之，三级配电箱的标准配置是保障电力系统安全稳定运行的重要保障。

在进行配置时，需要考虑到配电设备、配电线路、连接设备、外壳和散热设计、监测和控制功能等方面，确保配电箱能够满足电力系统的要求，提高电能的利用效率和安全性。

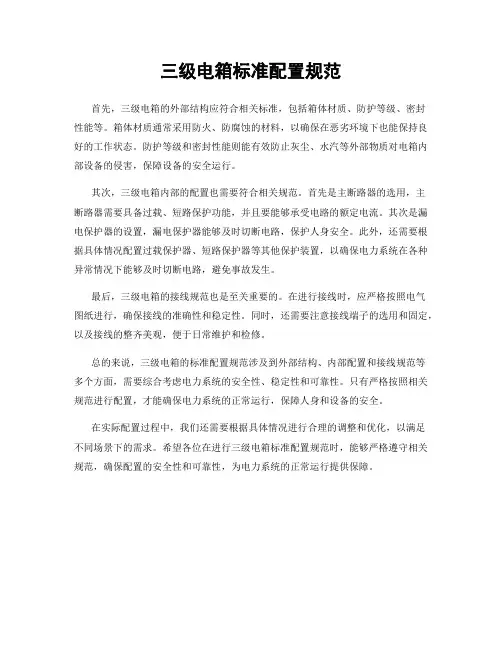

三级电箱标准配置规范
首先，三级电箱的外部结构应符合相关标准，包括箱体材质、防护等级、密封
性能等。

箱体材质通常采用防火、防腐蚀的材料，以确保在恶劣环境下也能保持良好的工作状态。

防护等级和密封性能则能有效防止灰尘、水汽等外部物质对电箱内部设备的侵害，保障设备的安全运行。

其次，三级电箱内部的配置也需要符合相关规范。

首先是主断路器的选用，主
断路器需要具备过载、短路保护功能，并且要能够承受电路的额定电流。

其次是漏电保护器的设置，漏电保护器能够及时切断电路，保护人身安全。

此外，还需要根据具体情况配置过载保护器、短路保护器等其他保护装置，以确保电力系统在各种异常情况下能够及时切断电路，避免事故发生。

最后，三级电箱的接线规范也是至关重要的。

在进行接线时，应严格按照电气
图纸进行，确保接线的准确性和稳定性。

同时，还需要注意接线端子的选用和固定，以及接线的整齐美观，便于日常维护和检修。

总的来说，三级电箱的标准配置规范涉及到外部结构、内部配置和接线规范等
多个方面，需要综合考虑电力系统的安全性、稳定性和可靠性。

只有严格按照相关规范进行配置，才能确保电力系统的正常运行，保障人身和设备的安全。

在实际配置过程中，我们还需要根据具体情况进行合理的调整和优化，以满足
不同场景下的需求。

希望各位在进行三级电箱标准配置规范时，能够严格遵守相关规范，确保配置的安全性和可靠性，为电力系统的正常运行提供保障。

三级配电箱标准配置三级配电箱是电力系统中非常重要的一部分，它承担着将高压电能转换为低压电能并分配给各个用户的任务。

因此，三级配电箱的标准配置至关重要，不仅关系到电力系统的安全稳定运行，也直接关系到用户的用电质量和安全。

在进行三级配电箱的标准配置时，需要考虑以下几个方面。

首先，对于三级配电箱的外部结构和材料需要有严格的要求。

三级配电箱的外壳应采用防火、防腐蚀的材料制成，能够承受一定的机械冲击和外部环境的影响。

同时，外壳的密封性也需要得到重视，以防止灰尘、潮气等外部物质对电器设备的影响。

其次，三级配电箱内部的设备配置也需要符合相关的标准和规范。

在进行设备配置时，需要考虑到用户的用电需求，合理安排断路器、熔断器、接触器等电器设备，以满足用户的日常用电需求，并能够在电力系统出现故障时及时切断电源，保障用户的安全。

另外，对于三级配电箱的接地和绝缘也需要特别重视。

良好的接地和绝缘是保障电力系统安全稳定运行的重要条件，因此在进行三级配电箱的标准配置时，需要确保接地电阻符合要求，绝缘电阻能够满足标准，并且需要定期进行检测和维护，以确保其正常运行。

此外，三级配电箱的通风和散热也是需要考虑的重要因素。

在进行设备配置时，需要合理安排通风口和散热设备，以保证设备在长时间运行时不会因过热而影响其正常工作，同时也能够延长设备的使用寿命。

最后，对于三级配电箱的安装和维护也需要有相应的规范和标准。

在进行安装时，需要符合相关的电气安装规范，确保设备的安全可靠运行。

同时，定期的维护和检测也是非常重要的，可以及时发现并解决潜在的安全隐患，保障电力系统的安全稳定运行。

综上所述，三级配电箱的标准配置涉及到外部结构、内部设备、接地绝缘、通风散热、安装维护等多个方面，需要综合考虑各个因素，确保其安全可靠运行。

只有在严格按照相关标准和规范进行配置和维护时，才能够保障电力系统的安全稳定运行，同时也能够保障用户的用电质量和安全。

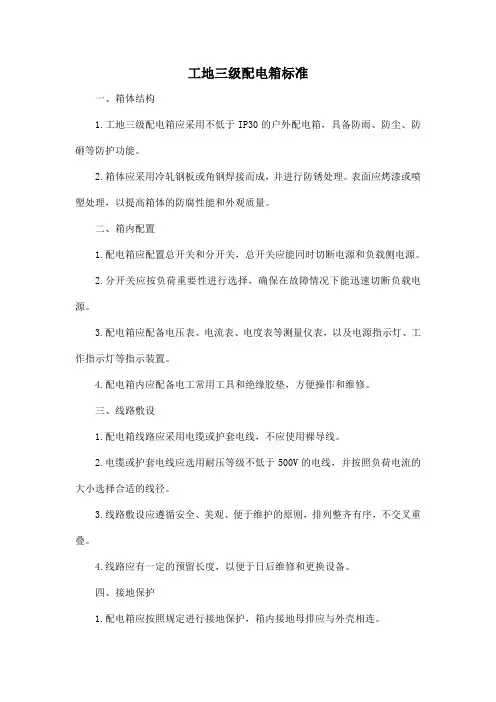

工地三级配电箱标准一、箱体结构1.工地三级配电箱应采用不低于IP30的户外配电箱，具备防雨、防尘、防砸等防护功能。

2.箱体应采用冷轧钢板或角钢焊接而成，并进行防锈处理。

表面应烤漆或喷塑处理，以提高箱体的防腐性能和外观质量。

二、箱内配置1.配电箱应配置总开关和分开关，总开关应能同时切断电源和负载侧电源。

2.分开关应按负荷重要性进行选择，确保在故障情况下能迅速切断负载电源。

3.配电箱应配备电压表、电流表、电度表等测量仪表，以及电源指示灯、工作指示灯等指示装置。

4.配电箱内应配备电工常用工具和绝缘胶垫，方便操作和维修。

三、线路敷设1.配电箱线路应采用电缆或护套电线，不应使用裸导线。

2.电缆或护套电线应选用耐压等级不低于500V的电线，并按照负荷电流的大小选择合适的线径。

3.线路敷设应遵循安全、美观、便于维护的原则，排列整齐有序，不交叉重叠。

4.线路应有一定的预留长度，以便于日后维修和更换设备。

四、接地保护1.配电箱应按照规定进行接地保护，箱内接地母排应与外壳相连。

2.接地保护应采用多股铜芯线，连接牢固可靠，截面积不小于2.5mm²。

3.接地保护装置应定期进行检查和维护，确保其正常工作。

五、标识清晰1.配电箱内应标明用电设备的名称、规格型号、接线方式等信息，方便操作和维护人员识别。

2.标识应采用耐腐蚀、防水、防油的材质制作，并粘贴在明显易见的位置。

六、箱门完好1.配电箱门应能正常关闭，防止雨水进入和触及带电部分。

2.箱门应装有锁具或搭扣等锁定装置，确保操作安全。

3.箱门表面应有明显的警示标识和安全警示语，提醒操作人员注意安全用电。

七、安装位置1.配电箱应安装在靠近用电设备的地方，便于操作和维护。

同时应考虑到环境因素，如通风、防晒、防尘等。

2.配电箱安装位置应高于地面或平台一定距离，以避免地面水汽或其他杂物对设备造成损害。

建筑工地三级配电箱规范要求篇一：施工现场三级配电箱用电安全技术规范施工现场三级配电箱(开关箱)用电安全技术规范开关箱必须装设隔离开关、断路器或熔断器，以及漏电保护器，当漏电保护器是同时具有短路、过载、漏电保护功能的漏电断路器时，可不装设断路器或熔断器。

隔离开关应采用分断时具有可见分断点，能同时断开电源所有极的隔离电器，并应设置于电源进线端。

当断路器是具有可见分断点时，可不另设隔离开关。

隔离开关的作用是断开无负荷电流的电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的情况下才可以操作隔离开关。

断路器是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

漏电保护器可以按其保护功能、结构特征、安装方漏电保护器式、运行方式、极数和线数、动作灵敏度等分类，这里主要按其保护功能和用途分类进行叙述，一般可分为漏电保护继电器、漏电保护开关和漏电保护插座三种。

1 三级配电箱（开关箱）的设置1.1 配电系统应设置配电柜或总配电箱、分配电箱、开关箱，实行三级配电。

配电系统宜使三相负荷平衡。

220V或380V单相用电设备宜接入220/380V三相四线系统；当单相照明线路电流大于30A时，宜采用220/380V三相四线制供电。

施工现场三级配电箱配置标准
施工现场三级配电箱的配置标准是非常重要的，它涉及到电力设备的安全和正常运行。

根据国家相关标准和规定，一般来说，施工现场的三级配电箱配置需要符合以下几个方面的标准：
1. 安全性标准，三级配电箱应符合国家标准和建筑电气设计规范的要求，必须具备过载保护、短路保护、漏电保护等功能。

配电箱的外壳应具有防护等级，并且需要有防水、防尘等性能，以确保在恶劣的施工环境下也能正常运行。

2. 容量标准，根据施工现场的实际用电需求，配电箱的容量应该合理配置，不得低于实际负荷需求，同时需要考虑未来的扩展需求，以确保配电箱在未来的使用中不会因为负荷增加而需要更换。

3. 接地标准，配电箱的接地是非常重要的，必须符合国家相关标准，接地电阻应该在规定范围内，确保在发生漏电等情况时能够及时排除安全隐患。

4. 标识标准，配电箱上需要清晰标识线路名称、电压等级、电流容量、开关控制位置等信息，以便施工人员和维护人员能够清晰
了解每个开关的作用和所控制的设备。

5. 环境标准，施工现场的环境通常比较复杂，因此配电箱的配
置需要考虑环境的影响，例如防水、防尘、防腐蚀等性能。

总的来说，施工现场三级配电箱的配置标准需要充分考虑安全、容量、接地、标识和环境等多个方面的因素，以确保电力设备的安
全运行和施工现场的正常用电需求。

同时，施工单位在配置三级配
电箱时应严格按照国家相关标准和规定进行设计和施工，确保配电
箱的安全可靠性。
