各种机型技术指标原理组成R-9110C 型GSM频段选频直放站技术指标工作频段上行：890~909MHz 下行：935~954MHz带宽 2 ~ 19MHz 增益≥90dB增益可调范围≥30dBALC起控点输出功率上行：37dBm 下行：40dBm三阶交调≤-30dBc 噪声系数≤5dB回波损耗≤-15 dB 延迟时间≤5μs参数设置便携电脑通过RS-232本地设置或通过无线Modem远程设置监控功能控制：工作频带，上、下行增益，开关机监测：频率源、功放、低噪放、门禁、电源射频接头N-K工作电压AC220V±20%, 50HZ±10% 整机功耗200W环境温度-30~+55℃体积（长×宽×高）490×214×805mm重量46kg监控系统备用电瓶保证工作时间6小时R-9110C 型GSM 频段选频直放站内部主要模块下行支路R-9110C 原框方框图DTR-9110AC型GSM频段选频直放站技术指标工作频段上行：890~909MHz，下行：935~954MHz 工作带宽2~19MHz可设置，中心频率可变增益＞90dB增益可调范围40dB输出功率25dBm（-36dBm交调杂散电平）33dBm（-13dBm交调杂散电平）ALC功能具备最大射频输入10dBm（非损坏）三阶互调≤-36dBm，9KHz-1GHz≤-30dBm，1-12.75GHz 噪声系数≤5dB带内波动≤2dB驻波比 1.5延迟时间＜5μs射频接头N-K射频接口阻抗50Ω电源145~295V AC/50Hz远程监控报警控制：工作频段，增益，开关机，监测：功放，锁相源，低噪放，电源，过热告警，门控，电源功耗150W环境温度-30~＋55℃相对湿度≤95%体积（长×宽×高）600×450×180（mm）重量35kg监控备用电池供电时间5小时主机后备电池供电时间（100AH配置）6小时（可选项）开机等待时间约30秒R-9110AC 型GSM 频段选频直放站内部主要模块R-9110AC原框方框图DTR-9110AC（Ⅱ2，10W）型GSM频段选频直放站技术指标工作频段上行：890~909MHz下行：935~954MHz工作带宽2~19MHz增益60~92dB连续可调，1 dB步长带内波动≤3dB选择性BW2dB:≥19 MHz; BW45dB:≤20.2 MHz; BW60dB:≤21.0 MHzALC功率下行：40 dBm；上行：40 dBm三阶互调≤-36dBm（25 dBm功率）杂散≤-36dBm,9KHz-1GHz；≤-30dBm,1-12.75GHz 噪声系数≤5dB延迟时间≤6μs驻波比≤1.4最大射频输入＜13dBm（非损坏）本地和远程监控报警控制：工作频段、增益、开关机、自激消除开关、过温告警门限、上下行输出功率门限、输入功率门限、告警量上拨使能监测：功放、锁相环、低噪放、电源、电源供电、过温、隔离度告警、移位告警、上下行输出功率、输入功率本地监控利用设备上的RS-232接口接至PC机远程监控利用内置GSM Modem，监控数据传送采用“GSM 数传”或“GSM短信”方式自激自动消除功能具备射频接头50ΩN-K接口方式MT、DT接口外置或内置可选工作电源155~285V AC/50~60Hz电源功耗150W体积（长×宽×高）600×450×180（mm）重量37kg环境温度-25~＋55℃相对湿度≤95%监控备用电池供电时间约5小时开机等待时间约120秒R-9110AC （Ⅱ2，10W ）型GSM 频段选频直放站内部主要模块R-9110AC(Ⅱ2)原框方框图 DTR-9110AS型GSM太阳能直放站技术指标工作频段上行：890~909MHz 下行：935~954MHz工作带宽2~19MHz（用户可选，中心频率可变）增益≥95dB增益可调范围40dB输出电平≥37dBm噪声系数≤5dB带内波动≤2dB驻波比 1.5延迟时间＜3μs射频接头N-K射频接口阻抗50Ω远程监控报警控制：频率，增益，开关机，监控：功放，锁相源，低噪放，电源，功率检测，过热告警电源功耗约50W直流供电电源+24~+28VDC环境温度-30~＋55℃连续阴雨天供电时间七天体积（长×宽×高）600×450×180（mm）重量约38kg太阳能供电系统可选配置太阳能电池板38W/块，配12块充电控制器24V/20A，配一台蓄电池2V/500A，配12节可保证6~8个连续阴雨天设备正常供电太阳能板支架可配置成2组各6块R-9110AS 型GSM 太阳能直放站内部主要模块DTR-9110AS 原框方框图R-9122C型GSM选频直放站技术指标工作频段上行：890~909MHz，下行：935~954MHz 载频数量2~8增益≥90dB增益可调范围40dB输出功率33dBm/每载频，2载频型30dBm/每载频，4载频型27dBm/每载频，6、8载频型最大射频输入10dBm三阶互调≤-36dBm,9KHz-1GHz ≤-30dBm,1-12.75GHz噪声系数＜4dB 带内波动≤3dB 驻波比 1.5延迟时间≤6μs 射频接头N-K选择性±100KHz：＞-3dB; ±400KHz：＜-33dB ±600KHz：＜-45dB射频接口阻抗50Ω电源145~295V AC/50Hz电源功耗约150W体积（长×宽×高）727×475×272（mm）重量38kg远程监控报警控制：频率、增益、开关机监测：低噪放、功放、锁相源、电源、门禁监控备用电池供电时间约6小时R-9122C/2,4CH型GSM选频直放站内部主要模块下行支路R-9122C/6,8CH型GSM选频直放站内部主要模块R-9122AC型GSM选频直放站技术指标工作频段上行：890~909MHz，下行：935~954MHz 载频数量2~8增益≥95dB（2载频）；≥92dB（4载频）≥85dB（6、8载频）增益可调范围40dB输出功率33dBm/每载频，2载频型30dBm/每载频，4载频型27dBm/每载频，6、8载频型最大射频输入10dBmALC功能具备三阶互调≤-36dBm,9KHz-1GHz；≤-30dBm,1-12.75GHz 噪声系数＜4dB带内波动≤3dB驻波比 1.5延迟时间≤5μs射频接头N-K选择性±100KHz：＞-3dB; ±400KHz：＜-35dB ±600KHz：＜-45dB射频接口阻抗50Ω电源145~295V AC/50Hz电源功耗150W（2，4载频）；250W（6，8载频）体积（长×宽×高）600×450×180（mm）（2，4载频）600×450×265（mm）（6，8载频）重量37kg（2，4载频）；51kg（6，8载频）本地和远程监控控制：工作信道、增益、开关机监测：低噪放、功放、锁相源、电源、功率检测、过热告警，接收基站信号强度显示（仅本地）监控备用电池供电时间约6小时主机后备电池供电时间（100AH配置）6小时（8载频）；10小时（4载频）R-9122AC 原理方框图R-9122AC型GSM选频直放站内部主要模块R-9122AC（Ⅱ2，2W）型GSM选频直放站技术指标工作频段上行890~909MHz 下行935~954 MHz载频数2~8个（2W型）增益95dB(2载波)；92dB(4载波)；85dB(6,8载波)增益可调范围0~40dB连续可调，1dB步进载频通道增益控制20dB带内波动≤3dB载波选择性±100kHz：＞-2dB；±400kHz：＜-45dB；±600kHz：＜-55dB；±1MHz：≤-60dB(4载频典型值)输出功率2载频：33dBm/每载频；4载频：30dBm/每载频6/8载频：27dBm/每载频互调及杂散发射≤-36dBm，9kHz～1GHz≤-30dBm，1GHz～12.75GHz噪声系数≤4dB 驻波比≤1.4 ALC功能具备最大射频输入（非损坏）10dBm本地和远程监控控制：工作载频、增益、开关机、驻波告警门限、输出功率告警门限、过温告警门限监测：低噪放、功放、锁相环、电源、输出功率、输入场强、过温、门禁、移位、驻波、隔离度告警、话务量统计、电源供电本地监控利用设备上的RS-232接口接至PC机远程传输利用内置GSM Modem，监控数据传送采用“GSM数传”或“GSM短信”方式自激自动消除功能具备射频接头50ΩN-K工作电源155~285V AC/50Hz±10% 电源功耗约150W外形尺寸(高×宽×深) 600×450×195（mm）,（2/4载频）；600×450×295（mm）,（6/8载频）重量37kg （4载频）, 51kg （8载频）工作温度-25℃～+55℃（Ⅱ类）相对湿度≤95%监控备用电池供电时间约6h开机等待时间约60sR-9122AC（Ⅱ2，2W）原理方框图R-9122AC（Ⅱ2，2W）型GSM太阳能选频直放站内部主要模块R-9122AS型GSM太阳能选频直放站技术指标工作频段上行890 ~ 909MHz 下行935 ~ 954MHz载频数量 2 ~ 8增益≥90dB增益可调范围40dB，1 dB步长输出功率37dBm最大射频输入10dBm（非损坏）ALC功能具备延迟时间＜6μs射频接头N-K选择性±100KHz：≥-3dB; ±200KHz：≤-10dB ±400KHz：≤-50dB；±600KHz：≤-60dB射频接口阻抗50Ω电源+24V~+28VDC 电源功耗55~130W环境温度-35~＋55℃相对湿度≤95%体积（长×宽×高）600×450×180（mm）（2，4载频）600×450×320（mm）（6，8载频）重量37kg（2，4载频），51kg（6，8载频）开机等待时间约2minR-9122AS/4CH 原理方框图R-9122AS型GSM太阳能选频直放站内部主要模块RS-5110/5180型GSM双频段室内光纤直放站技术指标射频系统工作系统GSM900/1800双频段室内光纤直放站频率范围上行：890~909/1710~1725MHz 下行：935~954/1805~1820MHz增益上行：15dB 下行：15dB增益可调范围上行：30dB，2dB步进下行：ALC控制30dB噪声系数15dB杂散与交调输出≤-36dBm，9KHz-1GHz≤-30dBm，1GHz-12.75GHz天线端口数4个/每台远端机带内平坦度≤2dB输出功率≥13dBm（GSM900）≥16dBm（GSM1800）上行出大输入电平-10dBm下行最大输入电平+15dBm光特性传输带宽800~2000MHz 输出光功率0~3dBm输入IP3 ≥25dBm接口单元告警功能接口单元内对应每一台远端机都有一个光收模块，如无光入，则相应的指示灯会发出告警信号。

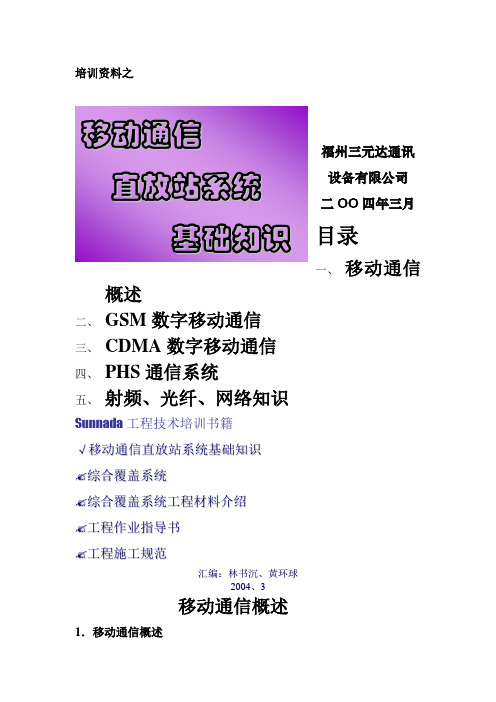

培训资料之福州三元达通讯设备有限公司 二OO 四年三月 目录 一、 移动通信概述二、 GSM 数字移动通信三、 CDMA 数字移动通信四、 PHS 通信系统五、 射频、光纤、网络知识Sunnada 工程技术培训书籍√移动通信直放站系统基础知识✍综合覆盖系统✍综合覆盖系统工程材料介绍✍工程作业指导书✍工程施工规范汇编：林书沉、黄环球2004、3移动通信概述1．移动通信概述 移动通信直放站系统基础知识移动通信是指通信双方至少有一方在移动状态中进行信息的传输和交换。
由于广泛地利用了通信工具，替代了出差、联系工作，即可大量节约能源，又可节约大量的旅途时间，提高了社会生产、流通领域各个环节的速度和效率，创造出更多、更高的社会经济价值。
1.1移动通信发展移动通信起始于20世纪20年代，是20世纪的重大成就之一。
在1895年发明了无线电之后，有关人士将莫尔斯电报用于船舶通信上，曾在1912年的一次海难中起到了通信作用，使得695人获救生还。
从此开始了移动通信的发展。
自20世纪70年代后期第一代蜂窝网（1G）在美国、日本和欧洲国家为公众开放使用以来，频谱资源的不足和模拟电子技术的局限性制约着蜂窝移动通信的发展。
直至1990年，泛欧数字蜂窝网正式向公众开放使用，采用数字时分多址（TDMA）技术，信道带宽200kHz,使用新的900MHz频谱，称为GSM（全球移动通信系统）系统，属于第二代蜂窝网（2G），这是具有现代网络特征的第一个全球数字蜂窝移动通信系统，从而使GSM成为世界上最流行的数字蜂窝网标准，随后，世界各国政府又联合制定了GSM的等效技术标准――DCS1800，它在1．8～2GHz上提供个人通信业务（PCS）。
1991年开始使用数字时分多址（TDMA），1993年又有基于码分多址（CDMA）的数字蜂窝移动通信系统，分别称为IS-54和IS-95。
20世纪90年代后，第二代数字蜂窝网广泛使用，数字通信技术成为大势所趋，2G除了提供移动手机互通电话外，还容许移动用户的手机或便携电脑实现数据通信。
CDMA 20W光纤直放站产品说明书上海中兴通讯技术有限责任公司目录第一部分概述在移动通信迅速发展的今天，无论何种无线通信的覆盖区域都将产生弱信号区和盲区，而直放站(repeater)作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站可在不增加基站数量的前提下保证网络覆盖，是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
1.1 直放站概述直放站（Repeater）属于同频放大设备，是在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
其工作在BTS和MS之间，为BTS和MS提供一个透明的射频通道。
直放站在下行链路中，由施主天线在现有的覆盖区域中拾取信号，经过滤波放大后，再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
上、下行收转发工作可以同时完成。
为了能从上、下行两个方向同时接收并转发信号，直放站需与一施主天线相连接，以与基站通信，同时，还需与一业务天线相连接，以便覆盖移动盲区。
1.2 直放站分类为了满足不同环境及技术要求，CDAM2000直放站主要可分为以下几类：* 宽带直放站* 选频直放站* 光纤直放站* 移频直放站宽带直放站中，下行从基站接收信号，经放大后向用户方向覆盖；上行从用户接收信号，经放大后发送给基站。
为了限带，加有带通滤波器。
选频直放站将上、下行频率下变频为中频，进行选频限带处理后，再上变频恢复上、下行频率。
光纤直放站将收到的信号，经光电变换变成光信号，传输后又经电光变换恢复电信号再发出。
移频直放站将收到的频率上变频为微波，传输后再下变频为原先收到的频率，放大后发送出去。
1光纤直放站技术规格① 设备配置●光纤直放站含近端机、远端机（室内型和室外型，含备用电池、避雷器）、天线（含馈线）、网管等组成，厦门通信站设光纤直放站网管（OMC-T）。
●光纤直放站包括基站至近端机的耦合器、基站至近端机的RF电缆。
光缆及尾纤由工程提供。
② 光纤直放站●工作频率范围上行：885-889MHz；下行：930-934 MHz●最大输出功率：上行：0dBm ；下行：38dBm●最大增益：55±3dB●工作带宽：4MHz●增益调整范围（连续）：≥30dB●增益调节步进：1 dB●带内波动：≤3dB●互调衰减：（工作频带内）：≤-36 dBm（或≤－60 dBc/3kHz）（工作频带外）： 9KHz-1GHz：≤-36 dBm/100kHz1GHz-12.75GHz：≤-30 dBm/1MHz●杂散发射：9KHz-1GHz带内：≤-36 dBm/100kHz1GHz-12.75GHz带内：≤-30 dBm/1MHz●带外增益特性：±400KHz：≤50 dB±600KHz：≤40 dB±1 MHz：≤35 dB±5MHz：≤25 dB●输入、输出电压驻波比：≤1.4●端口阻抗：50Ω●噪声系数：≤4.0 dB●传输时延：≤ 5μS●工作温度：-40℃～+55℃环境湿度：≤93％●技术安全性：符合GB15842-1995标准电磁兼容性：符合YD/T1139-2001 、TB/T3073-2003标准●输入输出端口类型：N-50-K型连接器●平均无故障工作时间（MTBF）：≥20000小时●抗振动：各向3g，5～55 Hz抗冲击： 35g 1000次（40—80次/分钟）③ 天线●频率范围 870-960MHz●极化方向：垂直极化●增益 16dBi●瓣宽（垂直） 13度三阶互调＜-107dBm●驻波比＜1.4（工作频率<1.3）●前后比＞30dB●隔离度＞28dB●最大输入功率 r 500W●雷电保护直流接地直接接地●抗风速 200km/h④ 网管：●光纤直放站采用近端/远程监控模式，完成对直放机各个模块工作状态的监视和控制。
直放站资料1、直放站的特点、地位和作用1、1直放站的特点在数字式蜂窝移动通行中，无论采用何种无线频率覆盖方案，都将产生盲区，有些信号弱的区域可以事先预见，但有些则不能。
实际上任何由于地形的影响而阻挡信号传播的地方都会产生此类问题，解决问题的途径有多种，比如增加基站数目，这种方法成本较高，并且这种方法需要增加频率或改变频率复用方案，有时还会带来一些其它问题；还有一种更加经济有效的解决方法，就是在不需要增加频率绝对数量的情况下，采用直放站来进行延伸覆盖。
直放站具有下列特点：（1）直放站是一种全双工射频放大器，可实现对基站信号（下行链路）及移动台信号（上行链路）进行接收、放大和转发，虽然在一个方向上的收发频率是相同的，只要上、下行链路之间及收发天线之间的隔离度高满足要求，就可以避免相互干扰。
（2）完全利用基站信道工作，提高了信道利用率且不占用任何交换端口资源。
（3）直放站与基站之间的传输可采用原频无线传输，移频传输，光纤传输等多种手段。
（4）采用大功率射频线性放大和大功率合成技术，覆盖范围和通话效果可满足规定的要求。
（5）投资省，工程界面简单，设备安装调试简便易行，见效快。
1、2直放站的地位和作用（1）解决“盲区”通信问题。
任何无线的覆盖方案均会存在无线通信的死角—“盲区”，如城市周围新建设的市区、郊区、农村等，对付此类不断出现的问题，使用直放站是最经济最有效的选择。
（2）实现卫星城、镇及旅游区的覆盖。
组建移动通信网络时，解决中心城市边缘的一些区域、旅游区等的通信是非常头痛的问题，这些地方用户数量不多，但与中心城市的联系必须保证，采用直放站是理想的方案。
（3）改善边缘地带的通话质量。
由于移动通信基站的覆盖半径有限，而一个城市的发展并非象基站覆盖区域那样呈圆形，因此改善半径边缘地的通信质量，直放站是一种最为经济有效的手段。
（4）连接海岛和大陆的桥梁。
在沿海地区，建立离大陆不远的海岛与陆地之间的通信，无线移动电话是一种有效的选择，而要解决海岛的覆盖，采用直放站不失为合适的解决方法。
2003年直放站产品技术资料包括以下43个型号产品：R-9110AC型GSM频段选频直放站技术规格书（规格代码：Ⅱ2）1 用途R-9110AC型GSM频段选频无线直放站具有无线转发，双向放大GSM基站上、下行链路信号，用于扩展和填补移动通信的覆盖盲区。
设备主机采用频段选频和高IP3线性功放技术，其工作频段可以方便地根据实际进行设定，从而有效放大所需基站信号，滤除其它无关信号，避免小区干扰，提高话音质量并扩大覆盖围。
R-9110AC比较适合于GSM跳频信号的转发放大，同时还具有比较完善的本地监控功能和功能强大的远程直放站网管系统（OMC）。
2 功能2.1 频段选频，工作带宽可调，带外抑制高达60dB，能有效抑制带外干扰信号，支持GSM 网络开放跳频功能。
2.2 有10W、20W不同输出功率，可适应不同的覆盖要求。
2.3 高线性功放，保证GSM信号不失真放大，具有极低的交调杂散输出。
2.4 通过便携电脑可进行设备工作频带、开关机、增益设置和设备状态、工作参数的查询。
也可通过GSM Modem进行远程监测和控制，方便使用维护。
2.5 具有驻波告警功能。
2.6 具有增益和工作频带自动温度补偿功能，保持工作温度围设备的稳定工作。
2.7 置监控备用锂电池，保障设备一旦停电，故障信息可自动上报，便于即时维护。
2.8 具有隔离度告警及自激自动消除功能。
2.9 移位告警功能（可选项）。
2.10 配套完善的直放站网管系统，设备监控数据的远程传送采用“GSM数传”或“GSM短信”方式。
2.11 军品设计思路：机箱采用铸铝全密封外壳，高散热设计，特种门锁，有效防水、防潮、防腐，胜任户外全天候工作。
3 产品分类用户可选择设备的工作频段，最大工作带宽及输出功率见下表：4 特性参数R-9110AC(出口型)GSM频段选频直放站技术规格书（规格代码：Ⅱ2）1 用途R-9110AC型GSM频段选频无线直放站具有无线转发，双向放大GSM基站上、下行链路信号，用于扩展和填补移动通信的覆盖盲区。
设备主机采用频段选频和高IP3线性功放技术，其工作频段可以方便地根据实际进行设定，从而有效放大所需基站信号，滤除其它无关信号，避免小区干扰，提高话音质量并扩大覆盖围。
R-9110AC比较适合于GSM跳频信号的转发放大，同时还具有比较完善的本地监控功能和功能强大的远程直放站网管系统（OMC）。
2 功能2.1 频段选频，工作带宽可调，带外抑制高达60dB，能有效抑制带外干扰信号，支持GSM 网络开放跳频功能。
2.2 高线性功放，保证GSM信号不失真放大，具有极低的交调杂散输出。
2.3 通过便携电脑可进行设备工作频带、开关机、增益设置和设备状态、工作参数的查询。
也可通过GSM Modem进行远程监测和控制，方便使用维护。
2.4 具有驻波告警功能。
2.5 具有增益和工作频带自动温度补偿功能，保持工作温度围设备的稳定工作。
2.6 置监控备用锂电池，保障设备一旦停电，故障信息可自动上报，便于即时维护。
2.7 具有隔离度告警及自激自动消除功能。
2.8 配套完善的直放站网管系统，设备监控数据的远程传送采用“GSM数传”或“GSM短信”方式。
2.9 军品设计思路：机箱采用铸铝全密封外壳，高散热设计，特种门锁，有效防水、防潮、防腐，胜任户外全天候工作。
3 特性参数R-9110AC1-C1/C2型 GSM频段选频直放站技术规格书1 用途R-9110AC1型GSM频段选频直放站具有无线转发，双向放大GSM基站上、下行链路信号，有效扩展和填补移动通信覆盖盲区的功能。
设备主机的工作带宽可根据用户需求选定，能有效放大所需基站载频信号，滤除其它无关信号，避免小区干扰，提高话音质量并扩大覆盖围。
2 功能2.1用于解决中小围的信号覆盖，如商场、酒店、舞厅等。
2.2工作带宽2～24MHz可调，对干扰信号有很强的抑制，支持GSM网络开放跳频功能。
2.3本地监控功能：通过便携电脑可进行设备增益设置和设备状态及参数查询，以及监控软件的更新下载。
2.4直放站监控系统有不同的方式供用户灵活选择：当作为室分布系统时，用户可选择集中监控、远程查询方式；也可选择单机远程监控方式。
2.5具有驻波告警功能。
2.6具有增益和工作载频自动温度补偿功能，保持工作温度围设备的稳定工作。
2.7置监控备用锂电池，保障设备一旦停电，故障信息可自动上报，便于即时维护。
2.8军品设计思路：机箱采用铸铝全密封外壳，高散热设计，有效防水、防潮、防腐，胜任全天候工作。
3 产品分类4 特性参数R-9110MS型GSM太阳能直放站技术规格书1 系统特性R-9122AC型GSM室外无线选频直放站技术规格书（规格代码：Ⅱ2 ）1 用途：用于无线转发、双向放大基站上下行链路信号，扩展移动通信覆盖围，部选用高选择性声表滤波器及独立载波功放，可有效抑制带外杂散，放大有用信号，从而填补覆盖盲区。
2 功能：2.1载波选频，独立功放，有效放大有用信号。
2.2有2W、10W不同输出功率，可适应不同的覆盖要求。
2.3通过便携电脑进行工作载频、开关机、增益设置及工作状态查询，也可通过GSM MODEM进行远程监测和控制，方便使用维护。
2.4具有话务量统计、隔离度告警、驻波告警和自激自动消除功能。
2.5置监控备用锂电池，保障设备一旦停电，故障信息可自动上报，便于即时维护。
2.6移位告警功能（可选项）。
2.7配套完善的直放站网管系统，设备监控数据的远程传送采用“GSM数传”或“GSM 短信”方式。
2.8军品设计思路：机箱采用铸铝全密封外壳，高散热设计，特种门锁，有效防水、防潮、防腐，胜任户外全天候工作。
3 产品分类：R-9122AC（规格代码：Ⅱ2）有三种频段：25MHz主要用于出口机型，19MHz用于国移动机型，6MHz用于国联通机型。
4 特性参数：R-9122AC（10W）型GSM无线选频直放站技术规格书1 用途R-9122AC（10W）型GSM无线选频直放站用于无线转发、双向放大基站上下行链路信号，扩展移动通信覆盖围，部选用高选择性声表滤波器及独立载波功放，可有效抑制带外杂散，放大有用信号，从而填补覆盖盲区。
2 功能2.1 载频选频，独立功放，大效放大所需信号。
2.2 大功率10W输出，覆盖围大。
2.3 具有话务量统计和驻波告警功能（可选）。
2.4 隔离度告警和自激自动消除功能（可选）。
一旦设备隔离度告警，设备会自动设置ATT以消除自激，并自动将告警信息上拨至OMC，通知工程维护人员调整隔离度并重新进行ATT设置，保证设备的正常运行。
2.5 移位告警功能，以防设备被盗。
（可选项）2.6 本地监控功能：通过便携电脑可进行设备工作频段、增益、开关机设置和设备状态及参数查询，还可利用便携电脑测试接收的基站场强，完成对施主天线的调测，同时也可以检查上下行输出功率。
软件远程下载，方便设备升级。
2.7 直放站网管系统（OMC）：在OMC中心可通过有线Modem或GSM modem实现对直放站工作参数和通信的设置及查询。
远端设备有故障会自动上拨至OMC，也可以以短消息形式报至运维人员手机，减小网络运维人员工作量。
2.8 备用电池：设备装有监控备用锂电池，保障设备一旦停电，消息有效传至运维人员，即时维修。
同时设备也可配后备电池，以保证直放站在经常停电地区或电压极不稳定地区的使用。
2.9 军品设计思路：机箱采用铸铝全密封外壳，高散热设计，特种门锁，有效防水，防潮、防腐，胜任户外全天候工作。
3 特性参数R-9122AC1型GSM无线选频直放站技术规格书1 功能1.1 载频选频，独立功放，有效放大所需信号。
1.2 具有话务量统计和驻波告警功能。
1.3 隔离度告警和自激自动消除功能。
一旦设备隔离度告警，设备会动设置ATT以消除自激，并自动将告警信息上拨至OMC，通知工程维护人员调整隔离度并重新进行ATT设置，保证设备的正常运行。
1.4 移位告警功能，以防设备被盗。
1.5 本地监控功能：通过便携电脑可以进行设备工作频段、增益、开关机设置和设备状态及参数查询，还可利用便携电脑测试接收基站信号场强，完成对施主天线的调测，同时也可以检查上下行输出功率。
软件远程下载，方便设备升级。
1.6 直放站网管系统（OMC）：在OMC中心可通过有线Modem或GSM Modem实现对直放站工作参数和通信的设置的查询。
远端设备有故障会自动上拨至OMC，也可以以短消息形式报至运维人员手机，减小网络运维人员工作量。
1.7 备用电池：设备装有监控备用锂电池，保障设备一旦停电，消息有效传至运维人员，即时维修。
同时设备也可配后备蓄电池，以保证直放站在经常停电地区或电压极不稳定地区的使用。
2 特性参数R-9122AS型GSM太阳能选频直放站技术规格书1 概述R-9122AS型GSM太阳能能选频直放站用于扩展和填补移动通信的覆盖盲区。
该设备主机采用载频选频技术，能有效放大所需基站载频信号，滤除其它无关信号，避免小区干扰，提高话音质量并扩大覆盖。
标准化的选频功放模块化设计，使用户可以很容易进行载频数的扩容，载频数多至8个。
2 功能2.1 载频选频，带外抑制高达70dB以上，可以有效放大所需基站信号，杜绝干扰，载频数2——8个。
2.2 电路高度集成，一体化模块化设计，标准接口，插装结构，扩容十分方便。
2.3 本地监控可进行设备工作信道、增益、开关机设备和设备状态及参数查询，同时也可以检查上下行输出功率，使直放站的开通仅需一台便携电脑即可完成。
2.4 直放站网管系统（OMC）可通过有线Modem或GSM Modem实现对直放站工作参数和通信的设置与查询。
远端设备有故障会自动上拨至OMC，也可以以短消息形式报至运维人员手机，减小网络运维人员工作量。
2.5 直流供电可接京信直放站太阳能供电系统，适合于无市电供给地区使用，节约能源，且用户不需为设备运转再付出昂贵电费。
2.6 设备采用铸铝全密封外壳，特种门锁，能有效防水、防潮、防腐、防盗，工作温度-35℃～+55℃，胜任全天候工作。
2 特性参数R-9122C型GSM无线选频直放站技术规格书1 用途R-9122C型GSM无线选频直放站是通过该设备对所在地基站与移动用户之间的射频信号进行接收、放大和转发，藉以增强信号场强，达到扩大基站覆盖围的目的。
2 功能2.1 载波选频、无线同频双向放大GSM信号。
2.2 载波数2～4个，载频选频模块采用积木结构设计，方便扩容。
2.3 整机上、下行支路具有ALC功能。
2.4 通过便携电脑进行本地工作频道、增益设置及状态查询，同时也可通过GSM Modem 或有线Modem进行远程工作频道、增益设置及故障监测。
2.5 自激判断功能，能够预防因收发天线之间的隔离度太小引起的自激。
2.6 较宽的工作电压围（145～2 95VAC），置监控备用电池，具有后备电池浮充功能，适应边远地区恶劣的用电环境。
