直放站工作原理直放站（Direct Broadcast Satellite，DBS）是一种通过卫星直接向用户提供电视信号的技术。
它的工作原理是通过卫星向地面接收器发送电视信号，然后接收器将信号转换成可供电视机显示的格式。
直放站的工作原理可以分为卫星传输、地面接收和信号处理三个主要部分。
首先，卫星传输是直放站的核心部分。
卫星传输通过地面站向卫星发送电视信号，然后卫星再将信号转发给地面接收器。
卫星传输的关键技术包括频率调制、信号编码和功率控制等。
频率调制是指将电视信号转换成适合在卫星传输的频率范围内传输的信号。
信号编码是指将电视信号进行数字化处理，以便在卫星传输中能够更高效地传输。
功率控制是指卫星在接收到地面站发送的信号后，根据地面接收器的位置和信号强度调整自身的发射功率，以确保信号能够在地面上良好地接收到。
其次，地面接收是直放站的另一个重要部分。
地面接收器通过接收卫星传输的信号，然后将信号转换成电视机可以显示的格式。
地面接收器的关键技术包括天线接收、信号解调和解码等。
天线接收是指地面接收器通过天线接收卫星传输的信号。
信号解调是指地面接收器将接收到的信号进行解调处理，以便后续的解码处理。
解码是指地面接收器将解调后的信号进行解码处理，以便将信号转换成电视机可以显示的格式。
最后，信号处理是直放站的最后一个部分。
信号处理包括信号解码、解密和解压缩等。
信号解码是指地面接收器将接收到的信号进行解码处理，以便将信号转换成电视机可以显示的格式。
解密是指地面接收器将接收到的加密信号进行解密处理，以便将信号转换成电视机可以显示的格式。
解压缩是指地面接收器将接收到的压缩信号进行解压缩处理，以便将信号转换成电视机可以显示的格式。
总之，直放站的工作原理是通过卫星传输、地面接收和信号处理三个主要部分来实现的。
通过这些技术的协同作用，直放站可以向用户提供高质量的电视信号，为用户带来更好的观看体验。
直放站移动通信的三个基本要素：终端，传输系统，交换系统。
直放站：同频双向放大的中继站，又称同频中继器。
传输方式是透明传输，功能是接受和转发基站与移动台之间的信号。
直放站的目的是信号覆盖，信号增强，信号的均匀分配。
直放站主要由施主天线，直放站主机，用户天线。
沟通基站和直放站间的上、下链路，一般采用方向性更强，增益高的定向天线。
直放站一般可获得80dB左右的增益。
（增益：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。
）直放站类型：无线直放站，光纤直放站，移频直放站，室内信号分布系统等。
光纤直放站的特点采用基站直接耦合方式；无线直放站的特点采用无线空间耦合方式；直放站和信源基站之间的接入有两种典型的方式：无线空间耦合方式和基站直接耦合方式。
中继方式的确定主要是解决信号的放大和传输问题。
直放机的组成双工器，过滤器，低噪器，选频模块，功放模块。
室内信号分布可分为天馈分布系统和光纤分布系统；信号的覆盖方式解决的是信号的分配问题；直放站考虑的三个方面：接入方式，中继方式，覆盖方式。
室内信号分布系统可分为4种解决方案：1、无源天馈分布系统；2、有源天馈分布系统；3、无线接入的室内分布系统；4、光纤室内分布系统；（有源天馈分布系统是在无源天馈系统上加入功率直放机系统的产品）干扰保护比（1）同频干扰保护比C/I要求C/I》9dB 工作中一般加入3dB的余量要求C/I》12dB（2）邻频干扰保护比C/A要求C/A》-9d B 工作中一般加入3dB的余量要求C/A》-41dB(记住这几个数值，重点) 跳频技术的优点1、频率分集；2、干扰源分集；跳频技术分为基带跳频和射频跳频；基带跳频通过腔体合成器；射频跳频通过混合合成器；（重点）DT测试的主要设备包括：测试软件，测试手机，笔记本电脑，电子地图，测试车辆，GPS定位仪等。
CQT测试原则：一类城市40个测试点；二类城市30个测试点；三类城市20个测试点；其中80%为室内测试点，必须包括飞机候机楼，火车站候车室，会展中心1—3个，市区内重点旅游点1—2个，三级以上酒店占20%，大型商场/餐饮/娱乐场所占20%，高居写字楼占10%，居民小区占10%，其他测试点均匀分布。
一、直放站概述1. 直放站的定义直放站（中继器)属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号,通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递.直放站是一种中继产品,衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数（NF）、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖,二是其造价远远低于有同样效果的微蜂窝系统.直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所,提高通信质量，解决掉话等问题。
2.直放站的种类与类型（1）移动通信直放站的种类—-—从传输信号分有GSM直放站和CDMA直放站; —-—从安装场所来分有室外型机和室内型机; --- 从传输带宽来分有宽带直放站和选频（选信道)直放站； -—- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
（2）移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式.通过架设直放站不但能改善覆盖效果,同时能大大减少投资基站之成本。
GSM直放站是为消除GSM900MHz/1800MHz频段移动通信网的小范围信号盲区或弱信号区而设计生产的通信设备。
被广泛应用于地下商场、停车场、地铁、隧道、高层建筑的办公室、娱乐场所、电梯或私人住宅等基站信号所无法到达的信号盲区，同时对于消除城市因受高楼大厦影响而产生的室外局部信号阴影区或边远郊区个别村镇的弱信号区也具有相当好的覆盖效果。
直放站的作用及组成？直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。
一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2. 直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。
5G直放站原理解析1. 5G网络概述5G是第五代移动通信技术的简称，是对目前主流的4G技术的升级和演进。
与4G相比，5G在数据传输速率、网络容量、延迟、连接密度和能效等方面有了显著的提升，可以支持更多的用户和设备，为人们带来更快的网络体验和更广泛的应用场景。
5G网络由多个组成部分构成，其中之一就是直放站（Base Station），也被称为基站或基站设备。
直放站是5G网络的关键组成部分，负责与终端设备进行通信，并将数据传输到核心网中。
直放站的性能和部署方式对5G网络的覆盖范围、容量和速率等方面有重要影响。
2. 直放站的基本原理直放站是5G网络中与终端设备进行无线通信的关键设备，其基本原理涉及到信号的传输和接收、调制解调和多天线技术等方面。
2.1 信号传输和接收直放站通过天线将无线信号传输到终端设备，并接收终端设备发送的信号。
在5G网络中，直放站使用的是毫米波频段的信号，频率范围在30GHz至300GHz之间。
相比于4G网络中使用的低频信号，毫米波信号具有更高的传输速率和更大的带宽，但其传输距离较短，受到障碍物的影响较大。
因此，5G网络需要部署更多的直放站来提供更好的覆盖范围。
2.2 调制解调直放站在传输和接收信号时，需要对信号进行调制和解调。
调制是将数字信号转换为模拟信号，而解调则是将模拟信号转换为数字信号。
在5G网络中，直放站使用的调制技术主要有正交频分复用（OFDM）和正交频分多址（OFDMA）。
OFDM是一种将高速数据流分成多个低速子流进行传输的技术。
在OFDM中，直放站将数据流分成多个子流，并将这些子流分配到不同的频率上进行传输。
这种技术可以提高信号的传输效率和抗干扰能力，同时也可以支持多用户的同时传输。
OFDMA是在OFDM的基础上发展而来的，它将每个子流进一步分成多个子载波进行传输。
这种技术可以更好地适应不同用户的需求，提高频谱的利用率。
2.3 多天线技术直放站在5G网络中使用了多天线技术，主要包括多输入多输出（MIMO）和波束赋形（Beamforming）。
直放站的作用及组成直放站主要用于基站信号过弱的地区,作中继站用,通过直放站放大基站信号,再传向更远更广的地区,扩大了网络覆盖范围; 直放站是一个双向传输的双工放大器,一路是接收基站信号经放大后发射传向移动台,一路是接收移动台信号经放大后发射传向基地台, 因此, 直放站的组成主要是接收机、发射机、天线。
一、直放站概述1. 直放站的定义直放站（中继器）属于同频放大设备，是指在无线通信传输过程中起到信号增强的一种无线电发射中转设备。
直放站的基本功能就是一个射频信号功率增强器。
直放站在下行链路中，由施主天线现有的覆盖区域中拾取信号，通过带通滤波器对带通外的信号进行极好的隔离，将滤波的信号经功放放大后再次发射到待覆盖区域。
在上行链接路径中，覆盖区域内的移动台手机的信号以同样的工作方式由上行放大链路处理后发射到相应基站，从而达到基地站与手机的信号传递。
直放站是一种中继产品，衡量直放站好坏的指标主要有，智能化程度（如远程监控等）、低IP3（无委规定小于-36dBm）、低噪声系数(NF)、整机可靠性、良好的技术服务等。
使用直放站作为实现“小容量、大覆盖”目标的必要手段之一，主要是由于使用直放站一是在不增加基站数量的前提下保证网络覆盖，二是其造价远远低于有同样效果的微蜂窝系统。
直放站是解决通信网络延伸覆盖能力的一种优选方案。
它与基站相比有结构简单、投资较少和安装方便等优点，可广泛用于难于覆盖的盲区和弱区，如商场、宾馆、机场、码头、车站、体育馆、娱乐厅、地铁、隧道、高速公路、海岛等各种场所，提高通信质量，解决掉话等问题。
2. 直放站的种类与类型(1) 移动通信直放站的种类--- 从传输信号分有GSM直放站和CDMA直放站;--- 从安装场所来分有室外型机和室内型机;--- 从传输带宽来分有宽带直放站和选频（选信道）直放站;--- 从传输方式来分有直放式直放站、光纤传输直放站和移频传输直放站。
(2) 移动通信直放站的类型GSM移动通信直放站GSM移动通信直放站是解决基站覆盖而存在信号盲区的一种方式。

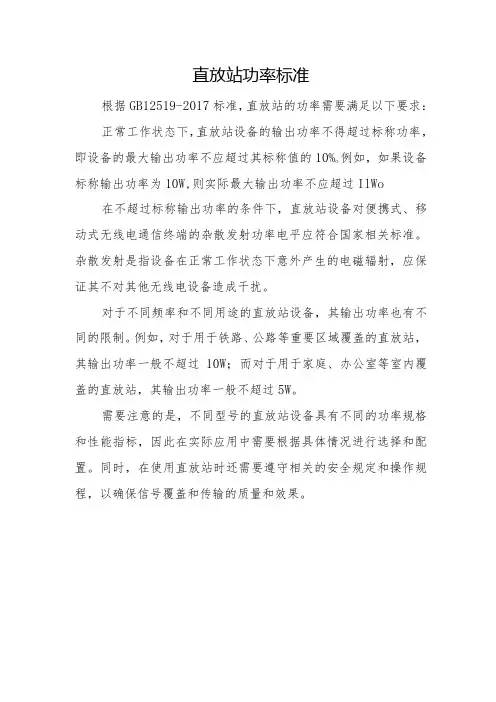

直放站功率标准
根据GB12519-2017标准，直放站的功率需要满足以下要求：正常工作状态下，直放站设备的输出功率不得超过标称功率，即设备的最大输出功率不应超过其标称值的10%o例如，如果设备标称输出功率为10W,则实际最大输出功率不应超过IlWo 在不超过标称输出功率的条件下，直放站设备对便携式、移动式无线电通信终端的杂散发射功率电平应符合国家相关标准。
杂散发射是指设备在正常工作状态下意外产生的电磁辐射，应保证其不对其他无线电设备造成干扰。
对于不同频率和不同用途的直放站设备，其输出功率也有不同的限制。
例如，对于用于铁路、公路等重要区域覆盖的直放站，其输出功率一般不超过10W；而对于用于家庭、办公室等室内覆盖的直放站，其输出功率一般不超过5W。
需要注意的是，不同型号的直放站设备具有不同的功率规格和性能指标，因此在实际应用中需要根据具体情况进行选择和配置。
同时，在使用直放站时还需要遵守相关的安全规定和操作规程，以确保信号覆盖和传输的质量和效果。
直放站技术资料申报表
2006年版中华人民共和国信息产业部制
直放站技术资料申报表填表说明
1.本表用于各类室外无线通信直放站，填写移频直放站时需提供频率使用批准文件，一个直放站填一
张表。
凡新设无线电台（站）或变更已设台（站）站址、频率或功率等核定项目时均应填写此表，并在“新设”或“变更”栏相应的“□”内填写“√”号。
2.此表右上角的“D____”，表示“技术资料申报表表号”，“D”后由4位数字组成。
此栏由用户填写或者
由无线电管理机构指导用户填写。
当用户需要修改已设台（站）的数据时，必须使新填表格中的技术资料申报表编号与原技术资料申报表中的该栏编号相同。
3.“申请表编号”栏，系指申请设台时“无线电台（站）设置申请表”的编号。
新设台（站）时由无线
电管理机构填写此栏，更改已设台（站）数据时由用户填写原有台（站）的申请表编号。
4.“台站名称”栏，填写直放站的具体名称，最多不超过15个汉字。
5.“台站地址”栏，填写所设置直放站所在地的详细地址。
本栏也可填写基站附近有代表性的地名或
建筑物。
6.“地理坐标”栏，系指该站所在地的地理经纬度，秒精确到小数点后一位，例如：东经118°18′
53.4″。
7.“海拔高度”栏，系指该站所在地的海拔高度，精确到小数点后一位。
8.“直放站类型”栏，系指直放站的技术类型，在“宽带”或“窄带”栏相应的“□”内填写“√”
号。
9.“服务半径”栏，系指该直放站能满足用户接收质量要求的圆形服务区域的半径值，单位是m，精
确到小数点后一位。
10.“通信对象的基站编号：”栏，系指作为直放站信号馈入源的基站编号。
11.“上行方向”是指直放站与基站的通信方向；“下行方向”是指直放站与手机终端等的通信方向。
12.“信道带宽”栏，系指每信道的带宽值，单位是MHz或kHz，在相应的“□”内填写“√”号。
13.“发射频率”和“接收频率”栏，上行方向填写直放站对基站发射和接收的中心频率。
下行方向填
写直放站对手机终端发射和接收的中心频率。
14.“发射、接收频率范围”栏，上行方向填写直放站对基站发射和接收的频率范围。
下行方向填写直
放站对手机终端发射和接收的频率范围。
以上两项可选择填写。
15.“极化”栏，按以下代码选择填写：
H 水平线极化V 垂直线极化QT 其他极化方式
16.“天线生产厂家”栏，填写天线的生产厂家。
17.“天线增益”栏，是天线在最大辐射方向的某一距离上产生一定场强所需要的输入功率与同一方向
的相同距离上为获得相同场强而必须加到无损耗基准天线的功率之比。
本栏填写各向同性增益，单位是dBi。
18.“天线高度”栏，系指天线馈地点至地面的高度（包括架设天线的建筑物的高度），精确到小数点
后一位。
19.“天线方位角”栏，填写自真北(沿顺时针方向)起算的天线最大辐射方向的方位角。
20.“天线类型”栏，按以下代码选择填写：
BD 高增益全向天线BE 对称振子天线BF 同轴偶极天线
BG 折合振子天线阵BZ 扇区天线XY引向天线
CX其他类型天线
XY类天线的代码中X表示多层引向天线的层数，Y表示引向天线的振子总数。
21.“馈线系统总损耗”栏，系指天线输出（入）端口至接收机（发射机）端口之间馈线系统的总损耗
（包括双工器、合（分）路器、馈线等）。
单位是dB，填写到小数点后一位。
22.“型号核准代码”栏，系指无线电发射设备经过国家无线电管理机构型号核准后，获得的唯一代码。
23.“设备型号”栏，系指无线电设备的具体型号，应与“型号核准代码”一致。
24.“上行发射功率/信道”栏，系指上行发射机每信道的标称输出功率值，单位是W或dBm，精确到
小数点后一位。
25.“下行发射功率/信道”栏，系指下行发射机每信道的标称输出功率值，单位是W或dBm，精确到
小数点后一位。
当使用宽带直放站时，“设备数量”栏不用填写，但应填写“设备出厂号”栏；当使用信道型直放站时，需填写“设备数量”栏，但“设备出厂号”栏不用填写。
28.如需填写续表，其资料申报表编号与前表相同,并在“备注”部分中“表号”栏“/”左侧填写该表
的顺序号，右侧填写表的总数。
例如，2/4表示此资料表号下共有4张申报表，此表为第2张表。
