调光电路图全集

五级渐亮调光台灯电路图夜间起床开灯，突然点亮的灯光对人的眼睛有较大刺激性，很不适应，如果灯光能从弱光逐渐变为强光，让眼睛有一个适应期则比较好。

本文介绍的这种调光灯具有五阶段亮度变化，适合于夜间起床照明。

它的电路工作原理如图 2-16 所示。

它是由单稳态电路、自激多谐振荡器电路、十进制计数／分配器电路、调光控制电路以及电源电路等组成。

由 ICI 构成一个单稳态触发器，静态时 ICI 的②脚为高电平，输出端③脚为低电平，继电器 K1无电源处于释放状态，后级电路因无电源不能工作。

按动床头按钮 SA , ICI 的②脚变为低电平，于是 ICI 触发置位，其③脚由原来的低电平变为高电平，继电器 Kl 流过电流而吸合。

其常开触点Kl 闭合，后级电路的电源接通。

由三极管 VTI 、 VT2及阻容元件构成的自激多谐振荡器工作，随着 VTI 、 VT2 管的不断导通与截止，在 VT2 的集电极上产生方波脉冲，作为时钟信号通过 VD2 输送到 IC2 的 CP 端进行计数。

在该电路中只利用了 IC2 的五个输出端 YO-Y5 ，从而构成五阶段渐亮调光。

接在 IC2 YO-Y5 上的电阻值是不相同的， Yo-Y4 上的电阻值逐渐增大，当相应的输出端变为高电平时，由于阻值不同，导致三极管 VT3 的导通程度有别，从而给予双向可控硅 V 的触发电流大小不同，又使得 VS 的导通程度不同，从而使流过照明灯 H 的电流也不相同，这样就起到了调光作用。

当 IC2 的 Y0～ Y4 依次变为高电平时， H 逐渐由弱光变为较强光。

当 YS 变为高电平时，三极管 VT4 导通，继电器 K2 励磁吸合。

K2 吸合后，其触点 K2-1 闭合，使 K2 自保，不管 VT4 是否导通， K2 始终处于吸合状态。

触点 K2-2 闭合，使双向可控硅 VS 短接，此时 H 的亮度最大，这样经过五阶段的调光后，达到亮度最大的稳定状态。

但由于该电路的前级由单稳态触发器控制，故过一段时间，Kl 释放，其触点 Kl 也随之断开，切断了后级电源，故 H 自动熄灭。

LED吸顶灯调光电路图标签：散热(56)照明设备(5)LED吸顶灯(5) （六）LED吸顶灯的调光 ⽬前全世界很多知名的LED恒流驱动芯⽚公司都花了很⼤的⼒⽓开发出了很多可以和各种可控硅调光的所谓Triac配合以进⾏调光的芯⽚。

然⽽这也是⼀种相当可悲⽽⼜可笑的事。

因为可控硅是上世纪六⼗年代的产品，本⾝是⼀种相当古⽼⽽落后的器件。

它的确可以⽤来和⽩炽灯配合进⾏调光，可是它在调光的过程中会破坏正弦波的波形因⽽引起系统的功率因数降低，⽽且还会在线路上产⽣很⼤的⼲扰信号。

在⽩炽灯调光时因为⽩炽灯的亮度只是由电源电压的有效值决定，所以可以跟着可控硅的导通⾓调光，⽽且对于可控硅来说，⽩炽灯是⼀个理想的纯阻负载，也不会对它的⼯作有什么影响。

可是换成LED以后就产⽣了⼀系列的问题，⾸先带整流器的LED是⼀个容性负载，对可控硅有很⼤影响，在低负载时就会不稳定触发，除⾮并联⼀个电阻。

但会进⼀步降低系统的效率（增加1-2W功耗）。

为了使得LED也能配合可控硅调光就必须把带整流器的整套恒流电源系统的功率因数提⾼到看上去接近纯阻负载。

所以很多公司开发出有源功率因数校正芯⽚。

使得LED整个系统的功率因数达到0.9以上。

不少⼈误以为采⽤功率因数校正以后，连同可控硅在内的整个系统的功率因数都可以达到0.9以上。

这完全是误解了，即使是纯阻负载接上可控硅以后功率因素也会随调光⽽降低。

下⾯是可控硅调光过程中，带功率因数校正（达0.96）的LED球泡灯的整套系统（包括可控硅在内）的功率因数的变化（附带也有⽩炽灯的数据以供⽐较）。

由表中可知，不管是经过功率因数校正的LED灯，还是⽩炽灯，在⼀开始时功率因数都可以达到0.96以上。

但随着可控硅的调光，其功率因数逐步降低，到⽆法再调光时，功率因数低⾄0.48和0.566。

所以作为整个系统来说，其功率因素指标是不符合美国能源之星的要求的。

全世界的各种可控硅调光器多达⼏⼗种，上百种。

很多LED灯为了和这些可控硅兼容，不知道做了多少试验和改进，但最后还是吃⼒不讨好。

调光台灯电路调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。

该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。

调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6，二极管使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些，可以控制更大功率的电器。

图７是双向触发二极管与双向可控硅等元件构成的台灯调光电路。

通过调节电位器R2，可以改变双向可控硅的导通角，从而改变通过灯泡的电流（平均值）实现连续调光。

如果将灯泡换电熨斗、电热褥还可实现连续调温。

该电路在双向可控硅加散热器的情况下，可控负载功率可达500W，各元件参数见图所标注。

实用的台灯调光器220v交流电经桥式整流变为脉动直流，一路作为可控硅的阳极电压；另一路作为可控硅的触发电压，调节电位器rw1即可改变可控硅的导通时间，从而控制了输出功率。

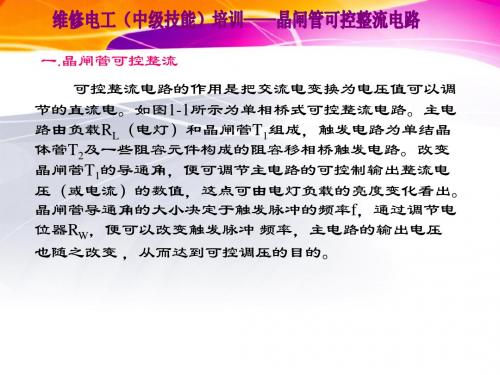

电子调光电路电子调光电路可以用来调节灯泡的亮度．以适应不同的照明要求。

图1是电子调光电路。

这十电路是由可控整流电路和触发电路组成的可控硅调压电路。

市电220V经二极管VD1，～VD4组成的桥式整流后，加在可控硅VS的A、G两端的电压是一个正弦脉动电压。

这个电压再由限慌电阻R1降压后供给触发电路作为直流电源和同步电压。

单结晶体管VT、电阻R4、电位器RP和电容C组成了张弛振荡器，在每半个周期内，当电容C上的充电电压迭到单结晶体管的峰点电压时，单结晶体管由截止到导通，电容c 就通过R2放电。

这样在R2上输出一个脉冲，送到可控硅控制极G，触发可控硅导通，于是有电流流过电灯泡HL。

可控硅导通后，在AG间的正向压降很小(约1V)，所以触发电路停止工作。

电源电压过零点时．可控硅关断．待到下一个半周期开始，电容C又重新充电．重复上述过程。

双向可控硅调光电路图上图为双向可控硅调光电路图,其工作原理为:接通电源,220V经过灯泡VR4 R19对C23充电...由于电容二端电压是不能突变的...充电需要一定时间的...充电时间由VR4和R19大小决定...越小充电越快...越大充电越慢...当Ｃ２３上电压充到约为33V左右的时候...DB1导通..可控硅也导通...可控硅导通后...灯泡中有电流流过...灯泡就亮了... 随着DB1导通...C23上电压被完全放掉...DB1又截止...可控硅也随之截止...灯泡熄灭...C23上又进行刚开始一样的循环...因为时间短人眼有暂留的现象,所以灯泡看起来是一直亮的,充放电时间越短...灯泡就越亮,反之...R20 C24能保护可控硅...如果用在阻性负载上可以省掉.如果是用在感性负载,比如说电动机上就要加上去,这个电路也可以用于电动机调速上.简易混合调光电路图调光电路图如附图所示,其工作原理是:根据电学原理可知，电容器接入正弦交流电路中，电压与电流的最大值在相位上相差90°。

根据这一原理，把C1 和C2串联联接，并从中间取出该差为我所用，这比电阻与电容串联更稳定。

电路中，D1和D2分别对电源的正半波及负半波进行整流，并加到A触发和C1或 C2充电。

进一步用W来改变触发时间进行移相，只要调整W的阻值，就可达到改变输出电压的目的。

D1和D2还起限制触发极的反相电压保护双向可控硅的作用。

常用调光方法的工作原理核心提示: 1、脉冲宽度调制（ PWM ）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。

半桥逆变器的最大占空比为 0.5 ，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通1、脉冲宽度调制（PWM）调光法这种调光控制法是利用调节高频逆变器中功率开关管的脉冲占空比，从而实现灯输出功率的调节。

半桥逆变器的最大占空比为0.5，以确保半桥逆变器中的两个功率开关管之间有一个死时间，以避免两个功率开关管由于共态导通而损坏。

调光台灯电路原理图
2008年01月31日 09:42 本站原创作者：本站用户评论（1）
关键字：
调光台灯电路图一：
调光台灯的典型电路如附图所示。

主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。

UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。

调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。

另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。

它们的工频阻抗很小，不会影响灯光的亮度。

调光台灯电路图二：
非常好我支持^.^
(144) 27.60%
不好我反对。

用NE555控制的LED调光电路
脉宽调制：LED的调光方法是使用脉冲宽度调制（PWM）
LED 发光二极管限流电阻值计算
发光二极管的电阻计算器
单只LED电路:
注：不同厂家，不同颜色压降是不一样的.
红色：黄色： xhH838电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
白色：蓝色：电子-技术资料-电子元件-电路图-技术应用网站-基本知识-原理-维修-作用-参数-电子元器件符号
绿色：以上仅供参考
LED串联电路:
LED并联电路:
LED-闪光器电路图
图1 可以用一只双色发光二极管的闪光电路图2 用二只发光二极管的闪光电路
图3 分立元件的LED闪光器电路图
图4 分立元件的LED闪光器路（负反馈型，稳定性好）。
