几种最简单的调光、调速、调温电路

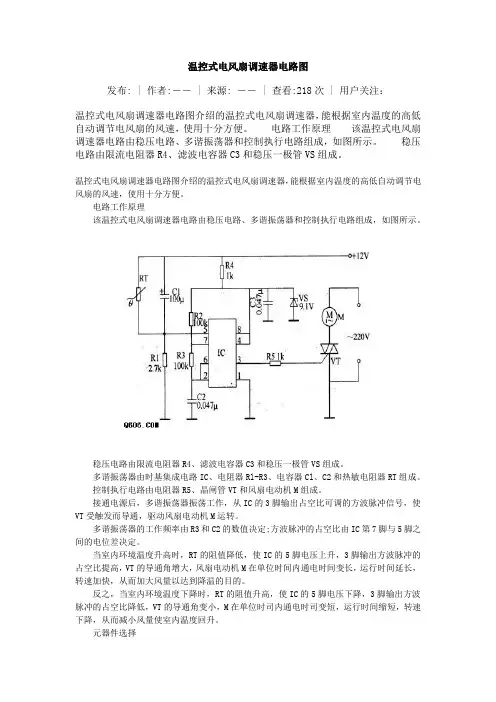

温控式电风扇调速器电路图发布: | 作者:－－ | 来源: －－ | 查看:218次 | 用户关注：温控式电风扇调速器电路图介绍的温控式电风扇调速器，能根据室内温度的高低自动调节电风扇的风速，使用十分方便。

电路工作原理该温控式电风扇调速器电路由稳压电路、多谐振荡器和控制执行电路组成，如图所示。

稳压电路由限流电阻器R4、滤波电容器C3和稳压一极管VS组成。

温控式电风扇调速器电路图介绍的温控式电风扇调速器，能根据室内温度的高低自动调节电风扇的风速，使用十分方便。

电路工作原理该温控式电风扇调速器电路由稳压电路、多谐振荡器和控制执行电路组成，如图所示。

稳压电路由限流电阻器R4、滤波电容器C3和稳压一极管VS组成。

多谐振荡器由时基集成电路IC、电阻器Rl-R3、电容器Cl、C2和热敏电阻器RT组成。

控制执行电路由电阻器R5、晶闸管VT和风扇电动机M组成。

接通电源后，多谐振荡器振荡工作，从IC的3脚输出占空比可调的方波脉冲信号，使VT受触发而导通，驱动风扇电动机M运转。

多谐振荡器的工作频率由R3和C2的数值决定;方波脉冲的占空比由IC第7脚与5脚之间的电位差决定。

当室内环境温度升高时，RT的阻值降低，使IC的5脚电压上升，3脚输出方波脉冲的占空比提高，VT的导通角增大，风扇电动机M在单位时间内通电时间变长，运行时间延长，转速加快，从而加大风量以达到降温的目的。

反之，当室内环境温度下降时，RT的阻值升高，使IC的5脚电压下降，3脚输出方波脉冲的占空比降低，VT的导通角变小，M在单位时司内通电时司变短，运行时间缩短，转速下降，从而减小风量使室内温度回升。

元器件选择Rl-R3和R5选用1/4W碳膜电阻器或金属膜电阻器;R4选用1/2W金属膜电阻器。

RT选用负温度系数的热敏电阻器 (在25℃常温下阻值为lOkΩ，加热至5O℃时阻值降至lkΩ)。

Cl选用耐压值为25V的铝电解电容器;C2和C3选用独石电容器或涤纶电容器。

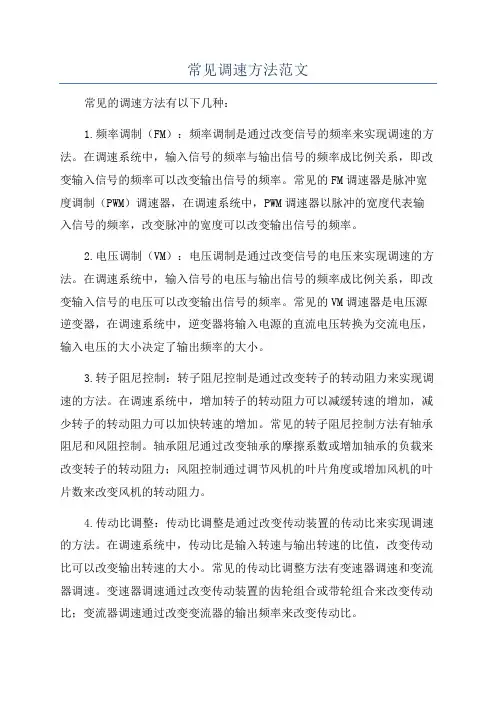

常见调速方法范文常见的调速方法有以下几种：1.频率调制（FM）：频率调制是通过改变信号的频率来实现调速的方法。

在调速系统中，输入信号的频率与输出信号的频率成比例关系，即改变输入信号的频率可以改变输出信号的频率。

常见的FM调速器是脉冲宽度调制（PWM）调速器，在调速系统中，PWM调速器以脉冲的宽度代表输入信号的频率，改变脉冲的宽度可以改变输出信号的频率。

2.电压调制（VM）：电压调制是通过改变信号的电压来实现调速的方法。

在调速系统中，输入信号的电压与输出信号的频率成比例关系，即改变输入信号的电压可以改变输出信号的频率。

常见的VM调速器是电压源逆变器，在调速系统中，逆变器将输入电源的直流电压转换为交流电压，输入电压的大小决定了输出频率的大小。

3.转子阻尼控制：转子阻尼控制是通过改变转子的转动阻力来实现调速的方法。

在调速系统中，增加转子的转动阻力可以减缓转速的增加，减少转子的转动阻力可以加快转速的增加。

常见的转子阻尼控制方法有轴承阻尼和风阻控制。

轴承阻尼通过改变轴承的摩擦系数或增加轴承的负载来改变转子的转动阻力；风阻控制通过调节风机的叶片角度或增加风机的叶片数来改变风机的转动阻力。

4.传动比调整：传动比调整是通过改变传动装置的传动比来实现调速的方法。

在调速系统中，传动比是输入转速与输出转速的比值，改变传动比可以改变输出转速的大小。

常见的传动比调整方法有变速器调速和变流器调速。

变速器调速通过改变传动装置的齿轮组合或带轮组合来改变传动比；变流器调速通过改变变流器的输出频率来改变传动比。

5.自激振荡控制：自激振荡控制是通过改变调速器的自激振荡频率来实现调速的方法。

在调速系统中，调速器的自激振荡频率与输出频率成正比关系，改变调速器的自激振荡频率可以改变输出频率。

常见的自激振荡控制方法有电感电容调速和LC振荡器调速。

电感电容调速通过改变电感和电容的数值来改变自激振荡频率；LC振荡器调速通过改变LC振荡器的电感和电容来改变自激振荡频率。

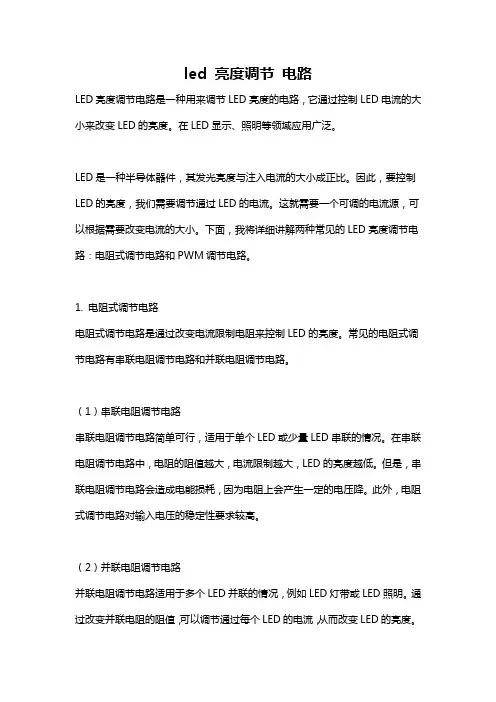

led 亮度调节电路LED亮度调节电路是一种用来调节LED亮度的电路，它通过控制LED电流的大小来改变LED的亮度。

在LED显示、照明等领域应用广泛。

LED是一种半导体器件，其发光亮度与注入电流的大小成正比。

因此，要控制LED的亮度，我们需要调节通过LED的电流。

这就需要一个可调的电流源，可以根据需要改变电流的大小。

下面，我将详细讲解两种常见的LED亮度调节电路：电阻式调节电路和PWM调节电路。

1. 电阻式调节电路电阻式调节电路是通过改变电流限制电阻来控制LED的亮度。

常见的电阻式调节电路有串联电阻调节电路和并联电阻调节电路。

（1）串联电阻调节电路串联电阻调节电路简单可行，适用于单个LED或少量LED串联的情况。

在串联电阻调节电路中，电阻的阻值越大，电流限制越大，LED的亮度越低。

但是，串联电阻调节电路会造成电能损耗，因为电阻上会产生一定的电压降。

此外，电阻式调节电路对输入电压的稳定性要求较高。

（2）并联电阻调节电路并联电阻调节电路适用于多个LED并联的情况，例如LED灯带或LED照明。

通过改变并联电阻的阻值，可以调节通过每个LED的电流，从而改变LED的亮度。

并联电阻调节电路相对于串联电阻调节电路而言，电阻阻值比较小，电池能被有效利用。

2. PWM调节电路脉冲宽度调制（PWM）调节电路是一种通过改变开关周期和占空比来控制LED 亮度的调节电路。

PWM调节电路可以实现更精确的亮度调节，且效率较高。

PWM调节电路由一个可变的PWM信号源和一个开关电路组成。

PWM信号源的频率通常在几十Hz至几千Hz之间变化，而占空比则决定了LED的亮度。

占空比是指开关周期中开启状态所占的时间比例。

PWM调节电路的工作原理是，当PWM信号处于高电平时，开关电路打开，电流流经LED，使其发光。

而当PWM信号处于低电平时，开关电路关闭，电流停止流动，LED熄灭。

通过调节PWM信号的占空比，可以改变LED的亮度。

需要注意的是，PWM调节电路一般采用开关电源作为电流源，以提高效率。

常见的五种调光模式调光技术是一种能够改变灯光亮度的技术，通过调整电流或电压来控制光源的亮度，从而实现不同场景下的照明需求。

在日常生活中，我们经常会遇到各种不同的调光模式，下面将介绍常见的五种调光模式。

一、手动调光模式手动调光模式是最常见的调光方式之一，通过手动操作开关或旋钮来调整灯光的亮度。

这种调光模式操作简单，适用于各种场景，例如家庭、办公室、商业场所等。

手动调光模式可以根据需要随时调整灯光亮度，符合个人的照明需求。

二、定时调光模式定时调光模式是基于时间设置来调整灯光亮度的一种模式。

通过预设的时间表，灯光会在特定的时间段内自动调整亮度。

这种调光模式常用于公共场所、室外照明等环境，可以提高能源利用效率，减少能源浪费。

三、传感器调光模式传感器调光模式是一种基于环境光线感应的调光方式。

通过安装光线传感器，灯光可以根据周围环境光线的亮度自动调整亮度。

例如，在白天光线充足时，灯光会自动调暗或关闭，而在夜晚或昏暗环境下，灯光则会自动调亮。

这种调光模式可以实现智能化照明控制，提高能源利用效率。

四、调色温调光模式调色温调光模式是一种可以调节灯光颜色的调光方式。

通过调节灯光的色温，可以改变灯光的色彩效果，例如调暖色调或冷色调。

这种调光模式常用于商业场所、酒店、餐厅等需要营造不同氛围的场景。

调色温调光模式可以根据不同需求调整灯光颜色，提供更加舒适和温馨的照明效果。

五、智能调光模式智能调光模式是基于智能控制系统实现的一种调光方式。

通过连接互联网和智能设备，可以实现对灯光的智能控制。

例如，通过手机APP远程控制灯光亮度、色温等参数，或者通过声音、手势等方式进行灯光调节。

智能调光模式可以实现个性化的照明控制，提供更加便捷和智能化的照明体验。

总结调光技术的发展为我们提供了更加灵活多样的灯光控制方式。

手动调光、定时调光、传感器调光、调色温调光和智能调光是常见的五种调光模式。

不同的调光模式可以根据不同需求和场景进行选择，以提供更加舒适、节能和智能化的照明体验。

led调色温的方式LED调色温的方式LED灯具是一种新型的照明设备，其具有高效节能、长寿命、环保等优点，因此在现代照明中得到了广泛的应用。

而LED灯具的调色温功能，则是其在照明领域中的一大亮点。

那么，LED调色温的方式有哪些呢？1. PWM调光方式PWM调光方式是一种通过改变LED灯具的亮度来实现调色温的方法。

该方法通过改变LED灯具的电流来控制LED的亮度，从而实现调色温的目的。

这种调光方式具有调光范围广、调光精度高、调光稳定等优点，但需要使用专门的PWM调光器。

2. 电流调光方式电流调光方式是一种通过改变LED灯具的电流来实现调色温的方法。

该方法通过改变LED灯具的电流来控制LED的亮度，从而实现调色温的目的。

这种调光方式具有调光范围广、调光精度高、调光稳定等优点，但需要使用专门的电流调光器。

3. 数字调光方式数字调光方式是一种通过数字信号来控制LED灯具的亮度和色温的方法。

该方法通过使用数字控制器来控制LED灯具的亮度和色温，从而实现调色温的目的。

这种调光方式具有调光范围广、调光精度高、调光稳定等优点，但需要使用专门的数字控制器。

4. 无线调光方式无线调光方式是一种通过无线信号来控制LED灯具的亮度和色温的方法。

该方法通过使用无线控制器来控制LED灯具的亮度和色温，从而实现调色温的目的。

这种调光方式具有操作方便、调光范围广、调光精度高等优点，但需要使用专门的无线控制器。

总结LED调色温的方式有多种，每种方式都有其独特的优点和适用场景。

在选择LED灯具时，需要根据实际需求和使用环境来选择合适的调光方式。

同时，在使用LED灯具时，也需要注意合理使用，避免过度调光和频繁调光，以延长LED灯具的使用寿命。

调光台灯的电路非常简单，仅仅是一个可控硅调压电路而已。

市场上见到的电路大多是第二个图所示的电路，工作原理是：当交流电的正半周或副半周到来是，经过全桥整流，加到可控硅上的电源是单向的。

该电压通过电位器给电容充电，当电容C1上的电压达到一定数值后，就会触发可控硅导通。

调节电位器的旋钮，可以改变充电的时间，从而控制可控硅的导通角。

其中单向可控硅使用MCR100-6，二极管使用1N4007。

灯泡应选择60W以下的白炽灯。

第一个图所示的电路性能更好一些，可以控制更大功率的电器。

调光台灯电路图一：调光台灯的典型电路如附图所示。

主电路由电源开关S、灯泡H、双向可控硅SCR、电感L等构成；电位器RP1（微调）、RP2（带开关）、电阻R1、电容C2和双向二极管SD组成双向可控硅的触发电路。

UC充电电压达到双向二极管正负导通电压阈值时，触发双向控硅SCR双向导通；当输入电源电压过零时，SCR自动关断。

调整电位器阻值可调整充电速率，即可调整可控硅的导通角，从而调节灯光的强弱。

另外，L和C1构成高频滤波电路，使高频触发信号不致污染电网。

它们的工频阻抗很小，不会影响灯光的亮度。

调光台灯电路图二：无级调光台灯电路图1．双向可控硅SCR可根据负载功率大小选择97A6（约1A）、TLC336A（约3A）、BT136-500D（约6A）中的一个，选择原则是触发电流要小于25mA。

2．C4取值在0.1 " 0.47uF之间，C2取值在2200 " 4700pF之间。

五、主要技术指标：电源电压：5V。

输出脉宽：40ms。

输出触发脉冲导通角：41°"159°。

调光周期（从最亮到最亮）：4.2s。

电源电流：1.5"2.5mA。

输出端灌入电流：≤25mA。

输出触发脉冲幅度：Vss-3V。

渐暗脉冲：83±3。

常见的五种调光模式调光技术是一种通过改变灯光亮度的方法，以满足不同场景下的照明需求。

在现代照明系统中，常见的五种调光模式包括：手动调光、自动调光、亮度调节、色温调节和RGB调节。

下面将分别介绍这五种调光模式的特点和应用。

一、手动调光手动调光是最基础也是最常见的调光模式，通过人工操作开关或旋钮来改变灯光的亮度。

手动调光的优点是操作简单方便，可以根据个人喜好和需求来调整灯光亮度。

手动调光适用于各种场景，如家庭、办公室、商业空间等。

二、自动调光自动调光是基于光感应技术的调光模式，通过光感应器感知周围环境的亮度，并自动调整灯光亮度。

自动调光的优点是能够根据环境变化自动调节灯光亮度，节省能源的同时提供舒适的照明效果。

自动调光广泛应用于室外照明、公共场所和智能家居等领域。

三、亮度调节亮度调节是一种通过改变灯光的亮度来调光的模式。

亮度调节可以实现灯光的无级调节，从而满足不同场景下的照明需求。

亮度调节适用于各种照明场景，如阅读、休闲、聚会等。

四、色温调节色温调节是一种通过改变灯光的色温来调光的模式。

色温是指灯光的色彩特性，通常用单位“开尔文”（K）来表示。

较低的色温（约2700-3000K）呈暖黄色，适合营造温馨舒适的氛围；较高的色温（约5000-6500K）呈冷白色，适合提供清晰明亮的照明效果。

色温调节可以根据不同场景的需求来调整灯光的色温，如家庭、办公室、商业空间等。

五、RGB调节RGB调节是一种通过改变红、绿、蓝三原色的亮度来调光的模式。

RGB调节可以实现各种颜色的灯光效果，如纯红色、纯绿色、纯蓝色，以及各种混合色。

RGB调节适用于舞台照明、室内装饰、智能家居等领域，可以营造丰富多彩的灯光效果。

常见的五种调光模式包括手动调光、自动调光、亮度调节、色温调节和RGB调节。

这些调光模式可以根据不同的照明需求和场景来选择和应用，既提供了舒适的照明效果，又节省了能源。

在未来的照明领域，调光技术将继续创新和发展，为人们带来更加智能和便捷的照明体验。

调光台灯电路原理
1.电源供电部分：
2.调光电路部分：
调整亮度的目的是通过改变电压或电流来改变灯光的亮度。

一种常见
的调光电路是通过PWM（脉宽调制）技术实现的。

PWM调光电路的工作原
理是通过改变电源输出电压的占空比来改变灯光的亮度。

PWM调光电路主要由以下几个部分组成：比较器、内部振荡器、PWM
信号发生器和功率放大器。

-比较器：比较器用于将输入的参考电压与反馈电压进行比较，并输
出PWM调光信号。

-内部振荡器：内部振荡器产生一个基准频率信号，用于生成PWM调
光信号。

-PWM信号发生器：PWM信号发生器根据输入的参考电压和反馈电压，
以及振荡器的基准频率信号生成PWM调光信号。

-功率放大器：功率放大器用于放大PWM调光信号，驱动照明部分的
灯光。

3.照明部分：
照明部分一般由灯泡、LED灯等照明器件组成，用于产生光线。

调光
台灯的照明部分需要根据灯泡或LED灯的特性选择合适的驱动电压和电流。

此外，为了保证调光台灯的安全性和稳定性，还需要加入过载保护、
过压保护、过流保护等电路，以防止电路损坏或发生意外。

总结起来，调光台灯电路的原理是通过合适的电源供电、PWM调光电路和照明部分组成，实现对灯光亮度的调节。

调光电路通过PWM技术改变电压或电流来改变灯光亮度，保证台灯的安全性和稳定性的同时满足用户对不同亮度的需求。

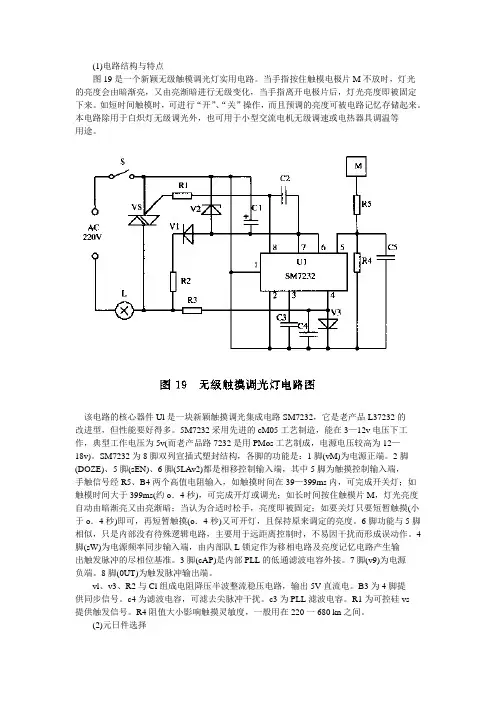

(1)电路结构与特点图19是一个新颖无级触模调光灯实用电路。

当手指按住触模电极片M不放时，灯光的亮度会由暗渐亮，又由亮渐暗进行无级变化，当手指离开电极片后，灯光亮度即被固定下来。

如短时间触模时，可进行“开”、“关”操作，而且预调的亮度可被电路记忆存储起来。

本电路除用于白炽灯无级调光外，也可用于小型交流电机无级调速或电热器具调温等用途。

该电路的核心器件Ul是一块新颖触摸调光集成电路SM7232，它是老产品L37232的改进型，但性能要好得多。

5M7232采用先进的cM05工艺制造，能在3—12v电压下工作，典型工作电压为5v(而老产品路7232是用PMos工艺制成，电源电压较高为12—18v)。

SM7232为8脚双列宣插式塑封结构，各脚的功能是：1脚(vM)为电源正端。

2脚(DOZE)、5脚(sEN)、6脚(5LAv2)都是相移控制输入端，其中5脚为触摸控制输入端，手触信号经R5、B4两个高值电阻输入，如触摸时间在39—399ms内，可完成开关灯；如触模时间大于399ms(约o．4秒)，可完成开灯或调光；如长时间按住触模片M，灯光亮度自动由暗渐亮又由亮渐暗；当认为合适时松手，亮度即被固定；如要关灯只要短暂触摸(小于o．4秒)即可，再短暂触摸(o．4秒)又可开灯，且保持原来调定的亮度。

6脚功能与5脚相似，只是内部没有待殊逻辑电路，主要用于远距离控制时，不易因干扰而形成误动作。

4 脚(sW)为电源频率同步输入端，由内部队L锁定作为移相电路及亮度记忆电路产生输出触发脉冲的尽相位基准。

3脚(cAP)是内部PLL的低通滤波电容外接。

7脚(v9)为电源负端。

8脚(0UT)为触发脉冲输出端。

vl、v3、R2与Cl组成电阻降压半波整流稳压电路，输出5V直流电。

B3为4脚提供同步信号。

c4为滤波电容，可滤去尖脉冲干扰。

c3为PLL滤波电容。

R1为可控硅vs提供触发信号。

R4阻值大小影响触摸灵敏度，一般用在220一680 kn之间。

专业技能训练数显式调光调速电路一、设计题目用给定的器件中设计制作一个简单的数显式调速调光器。

其要求是当分别数显0、1、2三个数时用发光二极管的熄、亮、暗代替灯泡得失电、强电、弱电的三种状态便成为调光（调速）器。

要求该调光（调速）有如下功能：白天，手动控制发光二极管的，即每当用手按一次调光（调速）器的按键时，显示的数码变动一字，对应的发光二极管供电变化一档。

晚上，自动控制发光二极管，即当调光（调速）器得电后，自行显示“0--1--2”循环往复显字的同时，对应有发光二极管：失电“（失亮）—强电（正常亮度）—弱点（暗淡）”。

二、设计方案分析按照方案要求，电路有两种工作方式，光控和手控。

当电路得电工作：白天，自动控制不工作，只能进行手动控制，利用手动产生计数脉冲，进而一个脉冲控制一个显示。

晚上，手动控制不工作，只能进行自动控制，利用多谐振荡自动产生计数脉冲，一个脉冲计数一次，周而复始；利用这两种方法控制计数脉冲的输出，当计数控制脉冲为高电平时，有计数脉冲输出，否则没有计数脉冲输出；然后利用计数脉冲控制计数器的输出显示，与此同时也控制发光二极管的变化。

通过分析画出电路方框图如下图所示：三、设计方案规划及设计（一）、单元电路设计将整机电路分为7 大模块设计，即电源电路、光控电路、自动控制电路、计数/编码电路、译码/驱动/显示电路、手动控制电路、97A6 控制电路。

（1）、电源电路的设计电压通过保险丝并经过变压器降压、IN4007 二极管整流、电容滤波、LM7809 稳压输出、利用红色发光二极管指示电源电路工作状态，电源电路的原理如下所示：（2）、光控电路的设计光敏电阻对光线非常敏感，无光线照射时呈高阻态，有光照时使电阻值减小，随着照度的增强，电阻值迅速降低，电路如下图所示：利用LM358 来进行电压比较，当白天时因光敏电阻阻值小，所以V-〉V+，则输出端为低电平。

当晚上时，因光敏电阻阻值很大，所以V-〈V+，则输出端为高电平，电路中R1为分压电阻，通过调节R17可使光控电路达到最佳工作状态，发光二极管指示工作状态。
