电力电子技术试题(二)

长风破浪会有时，直挂云帆济沧海。

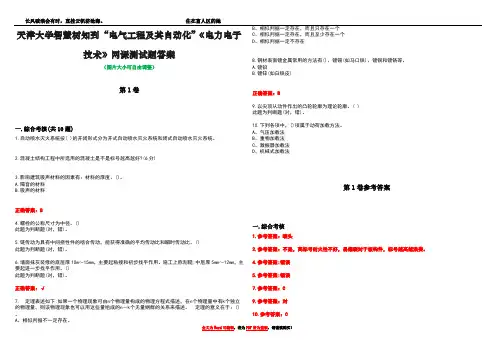

住在富人区的她全文为Word 可编辑，若为PDF 皆为盗版，请谨慎购买！天津大学智慧树知到“电气工程及其自动化”《电力电子技术》网课测试题答案（图片大小可自由调整） 第1卷一.综合考核(共10题)1.自动喷水灭火系统按( )的开闭形式分为开式自动喷水灭火系统和闭式自动喷水灭火系统。

2.混凝土结构工程中所选用的混凝土是不是标号越高越好?(6分)3.影响建筑吸声材料的因素有：材料的厚度、()。

A.隔音的材料 B.吸声的材料正确答案：B4.螺栓的公称尺寸为中径。

() 此题为判断题(对，错)。

5.链传动为具有中间挠性件的啮合传动，能获得准确的平均传动比和瞬时传动比。

() 此题为判断题(对，错)。

6.墙面抹灰装修的底层厚10m ～15mm ，主要起粘接和初步找平作用。

施工上称刮糙;中层厚5mm ～12mm ，主要起进一步找平作用。

() 此题为判断题(对，错)。

正确答案：√7.定理表述如下:如果一个物理现象可由n 个物理量构成的物理方程式描述，在n 个物理量中有k 个独立的物理量，则该物理现象也可以用这些量组成的n －k 个无量纲群的关系来描述。

定理的意义在于：()。

A 、相似判据不一定存在。

B 、相似判据一定存在，而且只存在一个C 、相似判据一定存在，而且至少存在一个D 、相似判据一定不存在8.钢材表面镀金属常用的方法有()、镀锡(如马口铁)、镀铜和镀铬等。

A.镀铅B.镀锌(如白铁皮)正确答案：B9.以尖顶从动件作出的凸轮轮廓为理论轮廓。

( ) 此题为判断题(对，错)。

10.下列各项中，()项属于动荷加载方法。

A 、气压加载法 B 、重物加载法 C 、激振器加载法 D 、机械式加载法第1卷参考答案一.综合考核1.参考答案：喷头2.参考答案：不是，高标号耐火性不好，易爆裂对于板构件，标号越高越浪费。

4.参考答案:错误5.参考答案:错误7.参考答案：C9.参考答案：对10.参考答案：C。

电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。

A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。

A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。

A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。

答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。

答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。

答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。

答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。

答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。

答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。

电力电子技术 试题（A ）注：卷面85分，平时成绩15分一、 回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCR B.GTO C.GTR D.P-MOSFET E.IGBTF.电力二极管G.MCT 。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×” 。

（6分） （1） 某晶闸管，若其断态重复峰值电压为500V ，反向重复峰值电压700V ，则该晶闸管的额定电压是700V 。

（ ）第 1 页 （共 8 页）试 题：电力电子技术 班号： 姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β= ，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页（共 8 页）试题：电力电子技术班号：姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、 画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ，Ω=5R ,当60α= 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流平均值dVT I 。

（5分）第 3 页 （共 8 页）试 题：电力电子技术 班号： 姓名：u u u 2、当该电路工作于整流状态时，设触发角60α= 且负载电流连续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。

（5分）i 0三、H型单极同频模式PWM的功率转换电路如下图（a）所示。

它由四个大功率IGBT和四个续流二极管组成。

电力电子技术》试题(G)一、填空题 (每空 1 分，34分)1、实现有源逆变的条件为和2、在由两组反并联变流装置组成的直流电机的四象限运行系统中，两组变流装置分别工作在正组状态、状态、反组状态、状态。

3、在有环流反并联可逆系统中，环流指的是只流经而不流经的电流。

为了减小环流，一般采用α β 状态。

4、有源逆变指的是把能量转变成能量后送给装置。

5、给晶闸管阳极加上一定的电压；在门极加上电压，并形成足够的电流，晶闸管才能导通。

6、当负载为大电感负载，如不加续流二极管时，在电路中出现触发脉冲丢失时与电路会出现失控现象。

7、三相半波可控整流电路，输出到负载的平均电压波形脉动频率为H Z ；而三相全控桥整流电路，输出到负载的平均电压波形脉动频率为H Z ；这说明电路的纹波系数比电路要小。

8、造成逆变失败的原因有、、、等几种。

9、提高可控整流电路的功率因数的措施有、、、等四种。

10 、晶闸管在触发开通过程中，当阳极电流小于电流之前，如去掉脉冲，晶闸管又会关断。

、判断题：（每题 2 分,20 分）对√，错×。

1、有源逆变指的是把直流能量转变成交流能量送给用电器。

（）2、给晶闸管加上正向门极电压它就会导通。

（）3、在半控桥整流带大电感负载，不加续流二极管电路中，电路不正常时可能会出现失控现象。

（）4、三相半波可控整流电路中，如果三个晶闸管采用同一组触发装置，则 120o。

α的移相范围只有5、设置补偿电容可以提高变流装置的功率因数。

（）6、三相半波可控整流电路也要采用双窄脉冲触发。

（）7、KP2—5表示的是额定电压 200V，额定电流 500A 的普通型晶闸管。

（）8、在单结晶体管触发电路中，稳压管削波的作用是为了扩大脉冲移相范围。

（）9、在单相全控桥整流电路中，晶闸管的额定工作电压应取电源相电压U2。

（）10、在三相桥式全控整流电路中，采用双窄脉冲触发晶闸管元件时，电源相序还要满足触发电路相序要求时才能正常工作。

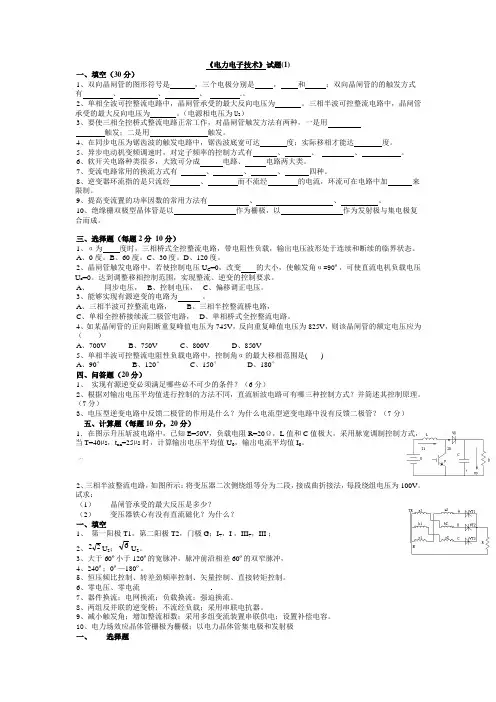

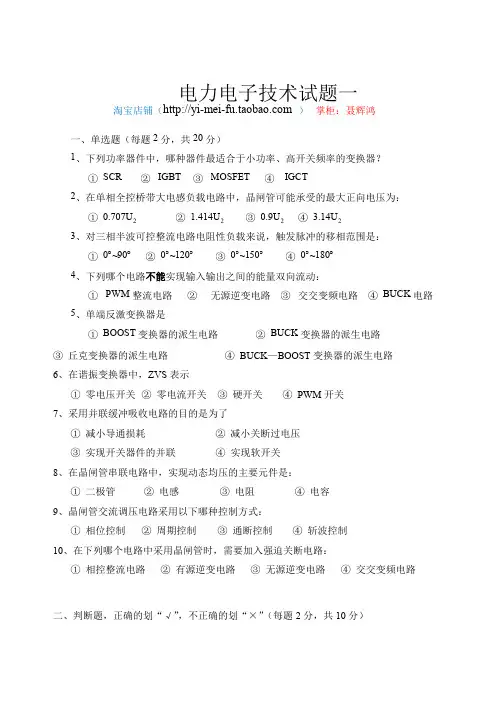

《电力电子技术》试题(1)一、填空（30分）1、双向晶闸管的图形符号是 ，三个电极分别是 ， 和 ；双向晶闸管的的触发方式有 、 、 、 .。

2、单相全波可控整流电路中，晶闸管承受的最大反向电压为 。

三相半波可控整流电路中，晶闸管承受的最大反向电压为 。

（电源相电压为U 2）3、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用 触发；二是用 触发。

4、在同步电压为锯齿波的触发电路中，锯齿波底宽可达 度；实际移相才能达 度。

5、异步电动机变频调速时，对定子频率的控制方式有 、 、 、 。

6、软开关电路种类很多，大致可分成 电路、 电路两大类。

7、变流电路常用的换流方式有 、 、 、 四种。

8、逆变器环流指的是只流经 、 而不流经 的电流，环流可在电路中加 来限制。

9、提高变流置的功率因数的常用方法有 、 、 。

10、绝缘栅双极型晶体管是以 作为栅极，以 作为发射极与集电极复合而成。

三、选择题（每题2分 10分）1、α为 度时，三相桥式全控整流电路，带电阻性负载，输出电压波形处于连续和断续的临界状态。

A 、0度。

B 、60度。

C 、30度。

D 、120度。

2、晶闸管触发电路中，若使控制电压U C =0，改变 的大小，使触发角α=90º，可使直流电机负载电压U d =0。

达到调整移相控制范围，实现整流、逆变的控制要求。

A 、 同步电压， B 、控制电压， C 、偏移调正电压。

3、能够实现有源逆变的电路为 。

A 、三相半波可控整流电路，B 、三相半控整流桥电路，C 、单相全控桥接续流二极管电路，D 、单相桥式全控整流电路。

4、如某晶闸管的正向阻断重复峰值电压为745V ，反向重复峰值电压为825V ，则该晶闸管的额定电压应为（ ）A 、700VB 、750VC 、800VD 、850V5、单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( ) A 、90° B 、120° C 、150° D 、180° 四、问答题（20分）1、 实现有源逆变必须满足哪些必不可少的条件？（6分）2、根据对输出电压平均值进行控制的方法不同，直流斩波电路可有哪三种控制方式？并简述其控制原理。

电力电子技术2011年7月23日星期六一、填空题1.造成晶闸管在工作时发热的原因是_______，决定发热的因素是流过该管的电流_______。

2.门极可关断晶闸管(GTO)，在导通后处于________状态。

为使它关断，所需加的反向门极电流要达到阳极电流的________。

3.在实际应用中，双向晶闸管常采用________和________两种触发方式。

4.单相全控桥整流电路，其输出电压的脉动频率是________，三相零式可控整流电路，其输出电压的脉动频率为________。

5.在单相半控桥整流电路中，两个晶闸管在加________时换流，而两个硅整流二极管在________时自然换流。

6.为了得到十二相电源，在三相变压器的副边绕组中，一组接成_______，另一组接成________。

7.常用的直流可逆拖动系统的工作方式有________和________。

8.变压器漏感L B的存在，使得可控整流输出的直流平均电压________，对有源逆变电路，它将使逆变输出电压________。

9.起重提升机在放下重物时的速度必须能够控制。

改变________的大小就可以改变重物下降的速度，当________时，重物下降速度减小。

10.在无源逆变器中，为使晶闸管可靠关断，常采用________和________两种。

11．晶闸管是硅晶体闸流管的简称，常用的有螺栓式与。

12．晶闸管象二极管一样，具有可控特性。

13．为了保证晶闸管可靠与迅速地关断，通常在管子阳极电压下降为零之后，加一段时间的________电压。

14．选用晶闸管的额定电压值应比实际工作时的最大电压大________倍，使其有一定的电压裕量。

15．选用晶闸管的额定电流时，根据实际最大电流计算后至少还要乘以＿＿＿＿＿＿＿。

16．在螺栓式晶闸管上有螺栓的一端是________极。

17．单相半波可控整流电路，当电感性负载接续流二极管时，控制角的移相范围为________。

一、填空题（29分）1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。

I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。

Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。

Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。

2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。

3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。

4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。

5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。

6、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的大电流有效值为15A ，则这个电路中晶闸管的额定电压可选为V 2202)25.1(倍-；晶闸管的额定电流可选为A 57.115)35.1(倍-。

1、普通晶闸管的图形符号是 电极分别是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断 。

2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 。

3、单相交流调压在电阻性负载电路的移相范围在 0º—180º 变化，在阻感性负载时移相范围在 φ—180º 变化。

5、提高变流置的功率因数的常用方法有 减小触发角 、 增加整流相数 、 采用多组变流装置串联供电 、 设置补偿电容 。

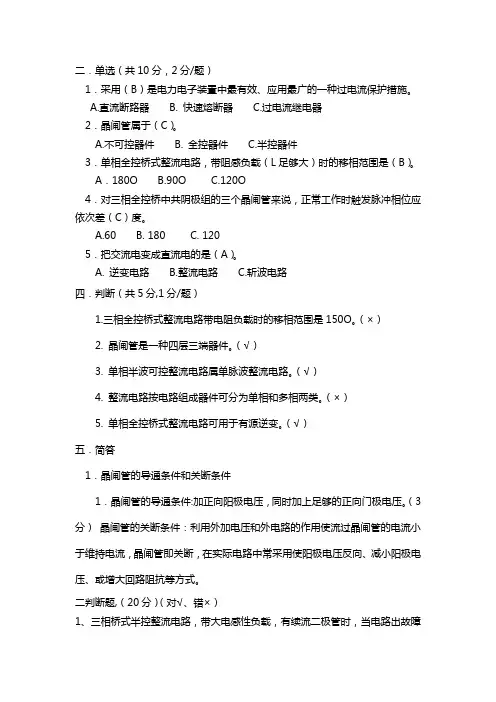

二．单选（共10分，2分/题）1．采用（B）是电力电子装置中最有效、应用最广的一种过电流保护措施。

A.直流断路器B. 快速熔断器C.过电流继电器2．晶闸管属于（C）。

A.不可控器件B. 全控器件C.半控器件3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（B）。

A．180O B.90O C.120O4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（C）度。

A.60B. 180C. 1205．把交流电变成直流电的是（A）。

A. 逆变电路B.整流电路C.斩波电路四．判断（共5分,1分/题）1.三相全控桥式整流电路带电阻负载时的移相范围是150O。

（×）2. 晶闸管是一种四层三端器件。

（√）3. 单相半波可控整流电路属单脉波整流电路。

（√）4. 整流电路按电路组成器件可分为单相和多相两类。

（×）5. 单相全控桥式整流电路可用于有源逆变。

（√）五．简答1．晶闸管的导通条件和关断条件1．晶闸管的导通条件:加正向阳极电压，同时加上足够的正向门极电压。

（3分）晶闸管的关断条件：利用外加电压和外电路的作用使流过晶闸管的电流小于维持电流，晶闸管即关断，在实际电路中常采用使阳极电压反向、减小阳极电压、或增大回路阻抗等方式。

二判断题,（20分）（对√、错×）1、三相桥式半控整流电路，带大电感性负载，有续流二极管时，当电路出故障时会发生失控现象。

（×）2.晶闸管并联使用时，必须采取均压措施。

（×）3、供电电源缺相、逆变桥元件损坏、逆变换流失败等故障。

也会引起逆变失败。

（√）4、电压型逆变电路，为了反馈感性负载上的无功能量，必须在电力开关器件上反并联反馈二极管。

（√）5、用多重逆变电路或多电平逆变电路，可以改善逆变电路的输出波形，使它更接近正弦波。

（√）6、三相桥式全控整流电路，输出电压波形的脉动频率是150HZ。

（×）7、在普通晶闸管组成的全控整流电路中，带电感性负载，没有续流二极管时，导通的晶闸管在电源电压过零时不关断。

电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。

答案：整流器2. 电力电子变换器的效率可以通过_________来提高。

答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。

答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。

答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。

答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。

答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。

2. 描述PWM调制在电力电子变换器中的应用。

答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。

通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。

电力电子技术试题库答案一、填空题（每空1分，共20分）1．电力电子技术是利用（电力电子器件）对电能进行（控制、转换和传输）的技术.2、晶闸管是一种既具有（开关作用），又具有（整流作用）的大功率半导体器件。

3．电力电子技术研究的对象是（电力电子器件的应用）、（电力电子电路的电能变换原理）和电力电子装置的开发与应用。

.4. 电力二极管的主要类型有（普通二极管），（快恢复二极管）和肖特基二极管。

5、电力二极管的主要类型有普通二极管，（快恢复二极管）和（肖特基二极管）。

6、晶闸管的正向特性又有（阻断状态）和（导通状态）之分。

7、半控型电力电子器件控制极只能控制器件的（导通），而不能控制器件的（关断）。

8、电流的波形系数Kf指（电流有效值）和（电流平均值）比值。

9、电力晶体管是一种（耐高压）、（大电流）的双极型晶体管。

10、晶闸管有三个电极，分别是阳极，（阴极）和（门极或栅极）。

二、判断题（每题1分，共10分）1、晶闸管的门极既可以控制它的导通，也可以控制它的关断。

（错）2、晶闸管的门极既不能控制它的导通，也不能控制它的关断。

（错）3、晶闸管的门极可以控制它的导通，但不能控制它的关断。

（对）4、晶闸管的门极不可以控制它的导通，但能控制它的关断。

（错）5、额定电流为100A的晶闸管，允许通过的最大平均电流为157A。

（对）6、在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流为维持电流。

（对）7、在室温下门极断开时，晶闸管从较大的通态电流降至刚好能保持导通的最小阳极电流称为掣住电流。

( 错)8、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为掣住电流。

（对）9、在晶闸管加上触发电压，当元件从阻断状态刚好转为导通状态就去除触发电压，此时要保持元件导通所需要的最小阳极电流称为维持电流。

（错）10、反励式变换器是指开关管导通时电源将电能转换为磁能储存在电感中，开关管截止时再将磁能转换为电能传送给负载。

考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1)0~t1时间段内，电流的通路为___VD1_____；(2)t1~t2时间段内，电流的通路为___V1____；(3)t2~t3时间段内，电流的通路为__VD2_____；(4)t3~t4时间段内，电流的通路为__V2_____；(5)t4~t5时间段内，电流的通路为___VD1____；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（B ）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（ C ）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。

电力电子试题及答案（注：此部分为标题）【试题一】1. 请简要说明电力电子的定义和作用。

【答案一】电力电子是以电力为能源，利用电力半导体器件进行能量转换、控制和调节的一门学科。

其作用主要包括将电力从一种形式转换为另一种形式，如直流到交流、交流到直流、改变电压和频率等。

同时，电力电子在各个领域中起到了电能传输和控制的关键作用，例如在电力系统中实现高效能源转换和配电控制，在电动汽车中驱动电动机等。

【试题二】2. 请简要介绍电力电子中常用的电力半导体器件有哪些，并简要说明其工作原理。

【答案二】常用的电力半导体器件包括：可控硅（SCR）、晶闸管（Thyristor）、功率晶体管（Power Transistor）、金属氧化物半导体场效应管（MOSFET）、绝缘栅双极型晶体管（IGBT）等。

- 可控硅（SCR）：通常由四个独立的、可相互控制的结区组成。

其工作原理是由控制极施加适当的触发脉冲后，使得电流能够从阳极开始导通，并在失去触发脉冲后一直保持导通。

- 晶闸管（Thyristor）：与可控硅相似，是一种双向可控硅。

其工作原理与可控硅相同。

- 功率晶体管（Power Transistor）：它与普通晶体管相比，能够承受较大的电流和功率。

其工作原理是通过控制输入的电压和电流来控制输出的电流。

- 金属氧化物半导体场效应管（MOSFET）：通过控制栅极上的电压来控制源-漏极间的电流。

其工作原理是栅极电压的变化可以改变沟道上电子的浓度，从而影响导电能力。

- 绝缘栅双极型晶体管（IGBT）：综合了MOSFET和双极型晶体管的优点，在工作时既有MOSFET的高输入电阻和低控制功率，又有双极型晶体管的低导通压降。

【试题三】3. 请简要说明电力电子在可再生能源领域中的应用，并阐述其意义。

【答案三】电力电子在可再生能源领域中有着重要的应用。

常见的应用包括风力发电、光伏发电和可再生能源储能系统等。

- 风力发电：电力电子器件用于将风力发电机输出的交流电转换为适用于电网的交流电，并进行协调控制；同时，在风速变化较大的情况下，电力电子器件还能够进行功率调节，以维持电力系统的稳定运行。

电力电子技术 试题（A ）注：卷面85分，平时成绩15分一、 回答下列问题1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….） A. SCRF.电力二极管 。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。

（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。

（）第 1 页（共 8 页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β=o，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页 （共 8 页）试 题： 电力电子技术 班号： 姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）u uu 2、当该电路工作于整流状态时，设触发角60α=o 且负载电流连续，请在图中画出此时整流器 输出电压u d 和晶闸管电流1VT i 在一个周期内的波形。

（5分） i VT103、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ，Ω=5R ,当60α=o 时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流 平均值dVT I 。

（5分）第 3 页 （共 8 页）试 题：电力电子技术 班号： 姓名：三、H 型单极同频模式PWM 的功率转换电路如下图（a ）所示。

它由四个大功率IGBT 和四个续流二极管组成。

当控制指令0i u >时，1V 和2V 工作在交替开关状态，3V 截止关断 ，4V 饱和导通。

哈尔滨工业大学远程教育学院 2007年秋季学期电力电子技术模拟试题2（开卷，时间：120分钟）（所有答案必须写在答题纸上）一、填空题（40分，每空1分）1. GTO的多元结构是为了便于实现门极控制关断而设计的。

2.GTO的开通控制方式与晶闸管相似，但是可以通过在门极施加负的脉冲电流使其关断。

3. GTO导通过程与普通晶闸管一样，只是导通时饱和程度较浅,导通时管压降增大。

4. GTO最大可关断阳极电流与门极负脉冲电流最大值I GM之比称为电流关断增益, 该值一般很小，只有 5 左右，这是GTO的一个主要缺点。

5. GTR导通的条件是：集电极承受正电压（NPN型）且基极施加驱动电流。

6. 在电力电子电路中GTR工作在开关状态, 在开关过程中，在截止区和饱和区之间过渡时，要经过放大区。

7. 电力MOSFET导通的条件是：漏源极间加正电源且在栅源极间加正电压U GS，且大于开启电压。

8. 电力MOSFET的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的截止区、前者的饱和区对应后者的放大区、前者的非饱和区对应后者的放大区。

9.电力MOSFET的通态电阻具有正温度系数。

10.IGBT是由MOSFET 和GTR 两类器件取长补短结合而成的复合器件10.PWM控制的理论基础是面积等效原理，即冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

11.根据“面积等效原理”，SPWM控制用一组等幅不等宽的脉冲（宽度按正弦规律变化）来等效一个正弦波。

12.PWM控制就是对脉冲的宽度进行调制的技术；直流斩波电路得到的PWM 波是等效直流波形，SPWM控制得到的是等效正弦波形。

13.PWM波形只在单个极性范围内变化的控制方式称单极性控制方式，PWM 波形在正负极性间变化的控制方式称双极性控制方式，三相桥式PWM型逆变电路采用双极性控制方式。

14.SPWM波形的控制方法：改变调制信号u r的幅值可改变基波幅值；改变调制信号u r的频率可改变基波频率；15.得到PWM波形的方法一般有两种，即计算法和调制法，实际中主要采用调制法。

电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT 是MOSFET 和GTR 的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。

3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。

4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。

5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V 伏、额定有效电流为100A 安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120o 导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。

8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。

环流可在电路中加电抗器来限制。

为了减小环流一般采用控制角α= β的工作方式。

9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。

（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180o 度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120o度。

11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

注：卷面85分，平时成绩15分1、下列器件的分类表中，将符合每一类别的全部选项添入表中。

（8分）选项：（根据选项填空时，只需写选项的代号，如：A,B,….）A.SCRF.电力二极管。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×”。

（6分）（1）某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。

（）第 1 页（共 8 页）试题：电力电子技术班号：姓名：（2）对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。

（）（3）单相全控桥式变流电路，“阻感——反电势”负载，已知60β=，2100U V=，50E V=,电路处于可逆变状态。

（）3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。

（6分）第 2 页（共 8 页）试题：电力电子技术班号：姓名：二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，回答下列问题。

1、画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图（要标明反电势极性）。

（5分）3、设该电路为大电感负载且工作于整流状态，V U 1002=，负载中E=47V ， Ω=5R ,当60α=时，试计算整流输出平均电压d U 、负载电流d I 和晶闸管电流u u u 2、当该电路工作于整流状态时，设触发角60α=且负载电流连续，请在图中画出此时整流器平均值dVTI。

（5分）第 3 页（共 8 页）试题：电力电子技术班号：姓名：三、H型单极同频模式PWM的功率转换电路如下图（a）所示。

它由四个大功率IGBT和四个续流二极管组成。

当控制指令iu>时，1V和2V工作在交替开关状态，3V截止关断，4V饱和导通。

设该电路工作在轻载情况下（a MU E≈），1V、2V、3V和4V的栅极激励电压如图（b）所示。

1、试画出电机电枢电压au和电枢电流a i波形图（可直接画在图(b) 上）。

《电力电子技术》模拟试卷一试题总分：100分考试时限：120分钟一、填空题（本题共15分，每空格1分）1、电力电子学是_______、________、_________三个学科交叉而形成的。

2、逆变角β与控制角α的关系__________。

3、晶闸管导通有两个条件：一是____________________，二是___________________。

4、在整流电路中，变压器漏感越大，换相重叠角越______。

5、不用正弦波，而采用________作为调制信号，可以有效地提高直流电压利用率。

6、载波比等于______，并在变频时使载波和信号保持______的方式称为同步调制。

7、单相桥式PWM 逆变电路中，单级性控制方式输出的电平有哪几种______,双级性控制方式输出的电平有哪几种________。

8、直流斩波电路有三种控制方式________、________和_________。

二、分析简答题（本题共24分，每题6分）1、有源逆变电路和无源逆变电路有何不同？有源逆变产生的条件是什么？2、试说明PWM 控制的基本原理。

3、什么是换流？有几种换流方式？各有什么特点？4、请绘出GTO 、GTR 、MOSFET 、IGBT 的图形符号（注明输出端点符号）、写出各种器件属于什么类型？三．在三相半拨整流电路中，如果a 相触发脉冲丢失，试绘出电阻负载和阻感负载下整流电压Ud 的波形。

（12分）四．如图降压斩波电路，已知V E L R V E M 15,10,100=Ω==值极大，。

采用脉宽调制控制方式,当时us t us T n 12,250==，计算输出电压o U 、输出平均电流o I ，并画出电压电流波形。

（12分）EV +-MRLVD i oE Mu oitOTiGt ont off 五．单相桥式全控整流电路，V U 1002=，负载中 2=R ，L 值极大，当︒=60α时，要求：（1）作出d u 、d i 和2i 的波形；（2）整流输出平均电压d U 、电流d I ，变压器二次电流有效值2I ；（3）考虑安全裕量，确定晶闸管的额定电压和额定电流。

考试试卷( 1 )卷一、填空题〔此题共8小题，每空1分，共20分〕1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成假设干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为___分段同步_________调制。

4、面积等效原理指的是，___冲量______相等而__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果根本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是__MOSFET_，单管输出功率最大的是__GTO_，应用最为广泛的是__IGBT___。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，那么称为逆变，如果接到负载，那么称为逆变。

8、如以下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为___VD1_____；(2) t1~t2时间段内，电流的通路为___V1____；(3) t2~t3时间段内，电流的通路为__VD2_____；(4) t3~t4时间段内，电流的通路为__V2_____；(5) t4~t5时间段内，电流的通路为___VD1____；.二、选择题〔此题共10小题，前4题每题2分，其余每题1分，共14分〕1、单相桥式PWM逆变电路如以下图，单极性调制工作时，在电压的正半周是〔B 〕A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的选项是〔 C 〕A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并到达稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如以下图所示，在t1~t2时间段内，有〔〕晶闸管导通。

四川大学网络学院《电力电子技术》模拟试题一一、选择题（在每个小题四个备选答案中选出一个正确答案，填在题末的括号中）（本大题共5小题，每小题2分，总计10分）1、晶闸管稳定导通的条件（）A、晶闸管阳极电流大于晶闸管的擎住电流B、晶闸管阳极电流小于晶闸管的擎住电流C、晶闸管阳极电流大于晶闸管的维持电流D、晶闸管阳极电流小于晶闸管的维持电流2、晶闸管通态平均电流I T(A V)与其对应有效值I的比值为（）A、1.57B、1/1.57C、1.75D、1/1.173、对于升降压直流斩波器，当其输出电压小于其电源电压时，有（）A、α无法确定B、0.5<α<1C、0<α<0.5D、以上说法均是错误的4、有源逆变发生的条件为（）A、要有直流电动势B、要求晶闸管的控制角大于900C、直流电动势极性须和晶闸管导通方向一致D、以上说法均是错误的5、对于电阻负载单相交流调压电路，下列说法错误的是（）A、输出负载电压与输出负载电流同相B、α的移项范围为00<α<1800C、输出负载电压U O的最大值为U1D、以上说法均是错误的二、填空题（每空2分，共计30分）1、电力电子技术是使用电力电子器件对电能进行和的技术。

2、电力变换通常可分为：、、和。

3、电力电子学是由、和交叉而形成的边缘科学。

4、根据对输出电压平均值进行调制的方式不同，直流斩波电路有三种控制方式、和。

5、按照电力电子器件能够被控制信号所控制的程度，可以将电力电子器件分为、和。

三、作图题（每小题5分，共计10分）（要求：图标清楚，比例适当）1、电路如图1所示，输入电压为u2，触发脉冲为u g ，其波形如图2所示。

VT触发导通，分别画出在（1）和（2）中u2作用下负载电阻R上的电压波形。

图 1 电路图（1） (2)图2 输入电压u 2和触发脉冲u g 的波形图2、电路与波形如图3所示。

（1）若在t1时刻合上K ，在t2时刻断开K ，画出负载电阻R 上的电压波形；（2）若在t1时刻合上K ，在t3时刻断开K ，画出负载电阻R 上的电压波形。
