ICS系列电子皮带秤校准步骤一、前期准备1、准备好砝码（若无砝码可用已知重量的实物替代）。

2、清空皮带，打开控制仪表，启动皮带，使皮带空跑5-10圈。

3、确认皮带已清空，且皮带运转正常。

二、标定1、测皮带自重：保持皮带空转，打开控制仪表系统菜单（打开方式Menu+Enter），通过“↑↓”选择“系统校准”功能，选择“测量皮重”，设定好跑皮的圈数以后(一般3圈),测量出皮带的自重,测量结束会显示旧皮重和新皮重,按”Enter”保存结束.2、同样在系统校准菜单下，通过“↑↓”选择“实物校准”功能，选择后按”Enter”确认，此时往皮带上均匀的放入之前准备好的已知重量实物，待实物均匀通过计量秤架，此时仪表会显示通过计量秤架的实物重量，校准结束后会显示出所测量的重量，按”Enter”后可以通过按键输入实际重量修正。

比如校准得出的重量的310kg，但实际重量是300Kg，就可以通过手动修改的方式来修正。

输入完毕后，按”Enter”保存确认。

3、再次校准：一般校准次数不少于3次，以获得较好的校准效果。

校准完毕按“Menu”退出。

三、日常维护1、计量秤架上参与称重的动态平台、动态梁、动态杠杆部分与皮带输送机的纵梁、固定梁之间被物料或杂物卡住。

（需清理）2、计量秤架参与称重的动态平台、动态梁、动态杠杆部上存在过多积灰。

（需清理3、计量秤架上的螺丝应保持紧固，称重托辊及其相邻的2---3组托辊上有粘结赃物、转动不灵、上下跳动或不与皮带接触的现象。

（需调整托辊）4、输送机皮带严重跑偏现象。

（需调整皮带）5、输送机皮带张力的变化。

（需对皮带秤进行校准）6、夏冬季节温差变化大。

（需对皮带秤进行校准）7、称重传感器严重超载。

（需修理或更换调校）电子皮带秤校准记录。

ICS系列电子皮带秤使用说明书第一章序言一：概论ICS系列电子皮带秤是一种先进的微机控制动态称重仪表，是在皮带输送系统中对散状物料进行连续计量的理想设备，整机设计合理，紧凑，具有完善的称重合控制数学模型，并有多种输入，输出信号形式。

其结构简单，称量准确，工作稳定，运行可靠，操作方便，维护量极少。

不仅适用于常规环境，而且适用于酸，碱，盐及大气腐蚀环境。

广泛的应用于冶金，电力，矿山，港口，化工，水泥，建材，粮食等行业。

ICS系列电子皮带秤可根据你的选择提供各种高智能化仪表和进口传感器。

二：主要技术指标1：系统性能系统精度：ICS-17型为优于±0.25%；ICS-20型为优于±0.5%仪表精度：优于±0.05%称量范围：1-6000t/h皮带宽度：500-2200mm皮带速度：0.05-4m/s皮带输送机倾角：≤17°适用托辊形式：三节槽型托辊及平托辊环境温度：秤架为-30°-- +50°积算器为-10°-- +50°2：载荷传感器性能非线性：小于额定输出的0.03%FC非重复性：小于额定输出的0.03%FC滞后：小于额定输出的0.03%FC允许短时过载：125%激励电压：10VDC3：速度传感器性能频率范围：0-1.2KHz信号：0-30VAC速度范围：0.05-4m/s4:积算器性能精度：优于0.05%电源：220V（-15%-+10%）50HZ±2% 功率：50VA重量输入：从一只，两只或四只称重传感器传来的毫伏信号速度输入：从数字式传感器传来的脉冲信号输出激励电压：10VDC输出至速度传感器：24VDC（编码器用）累计显示输出流量显示输出远程累计输出电流输出：4-20MA打印输出通讯接口：RS232 RS485 可选三：系统组成工作原理及特点1：系统组成ICS系列电子皮带秤主要有四部分组成：称重桥架，称重传感器，速度传感器和积算器。

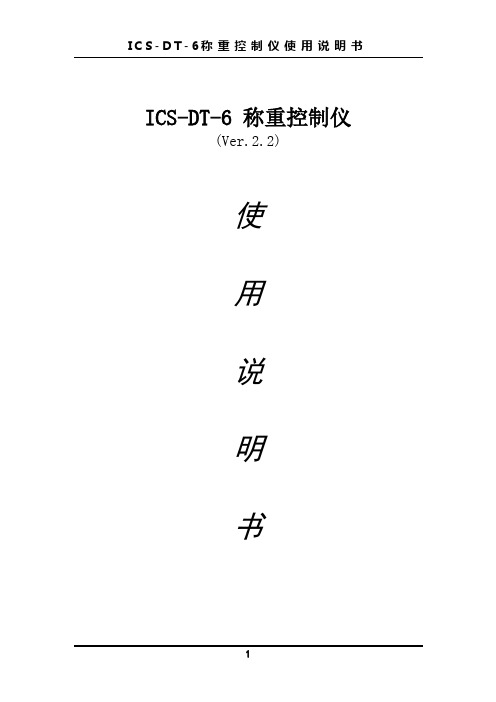

ICS-DT-6 称重控制仪(Ver.2.2)使用说明书目录1．概述-------------------------------------3 2．主要技术参数和功能-----------------------3 3．系统工作原理-----------------------------3 4．结构特征---------------------------------4 5．安装与调整-------------------------------4 6．使用和维护-------------------------------4 7．附录-------------------------------------91.概述ICS-DT-6系列微机配料控制系统可对各种物料进行连续或断续的控制和计量，实现定量给料，以达到各种物料成份的配比，广泛适用于建材、化工、冶金、电力、粮食等行业。

ICS-DT-6 系列微机控制仪设计先进，采用高档16位单片机芯片，主要电路全CMOS化，功耗低；PID控制参数由微机自选优，无需人工设置；标定精确，无需调桥压；操作简单方便，易于掌握。

微机与外围接口全部光电隔离，抗干扰能力强。

控制仪备有予留通讯接口，便于构成集散控制生产控制系统(DCS)。

ICS-DT-6系列微机控制仪只要改变其硬件和软件，配用不同的计量机械设备和传感器，就可以构成不同的计量和控制系统，如电子皮带秤、电子绞刀秤、电子斗式秤、电子失重秤等等。

本文为微机控制的调速式（电磁滑差或变频调速）粉状物料用电子调速秤的使用说明书。

电子调速秤由五个部份组成：●ICS-DT-6 调速（电磁滑差/变频）控制型微机控制仪；●（电磁滑差/变频）调速式给料机；●高精度密封型负荷传感器；●控制柜及强电部分（可控硅/变频控制器）。

强电部分安装在控制柜下部，低压电器选用引进国际标准产品，质量可靠；配置强电联锁开关、电机断相过流保护，整体性好。

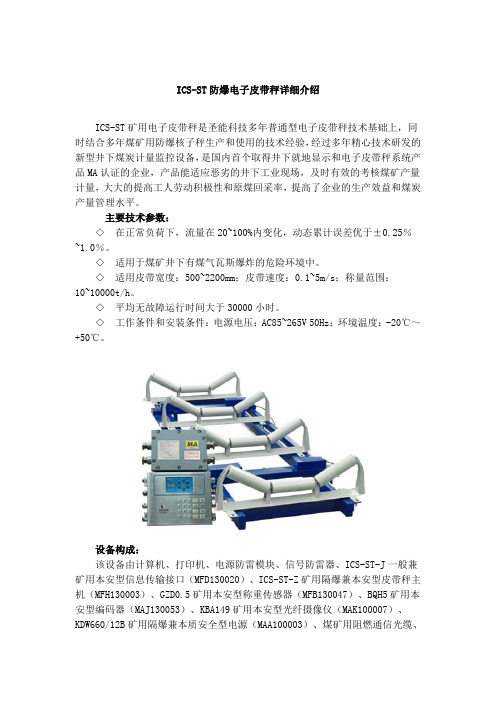

ICS-ST防爆电子皮带秤详细介绍ICS-ST矿用电子皮带秤是圣能科技多年普通型电子皮带秤技术基础上，同时结合多年煤矿用防爆核子秤生产和使用的技术经验，经过多年精心技术研发的新型井下煤炭计量监控设备，是国内首个取得井下就地显示和电子皮带秤系统产品MA认证的企业，产品能适应恶劣的井下工业现场，及时有效的考核煤矿产量计量，大大的提高工人劳动积极性和原煤回采率，提高了企业的生产效益和煤炭产量管理水平。

主要技术参数：◇在正常负荷下，流量在20~100%内变化，动态累计误差优于±0.25％~1.0％。

◇适用于煤矿井下有煤气瓦斯爆炸的危险环境中。

◇适用皮带宽度：500~2200mm；皮带速度：0.1~5m/s；称量范围：10~10000t/h。

◇平均无故障运行时间大于30000小时。

◇工作条件和安装条件：电源电压：AC85~265V 50Hz；环境温度：-20℃～+50℃。

设备构成：该设备由计算机、打印机、电源防雷模块、信号防雷器、ICS-ST-J一般兼矿用本安型信息传输接口（MFD130020）、ICS-ST-Z矿用隔爆兼本安型皮带秤主机（MFH130003）、GZD0.5矿用本安型称重传感器（MFB130047）、BQH5矿用本安型编码器（MAJ130053）、KBA149矿用本安型光纤摄像仪（MAK100007）、KDW660/12B矿用隔爆兼本质安全型电源（MAA100003）、煤矿用阻燃通信光缆、煤矿用通信电缆组成，除计算机、打印机、电源防雷模块、信号防雷器外，均应有安全标志。

矿用本安型称重传感器（GZD0.5）矿用本安型编码器（BQH5）矿用隔爆兼本安型皮带秤主机（ICS-ST-Z）：关联设备为ICS-ST-J一般兼矿用本安型信息传输接口（MFD130020），应有安全标志。

◇超宽供电电源：AC85～265V 50Hz，专用电源模块瞬间抗冲击电压大于2500V,适应恶劣的电网环境；◇隔爆兼本质安全型, Exd[ib]Ⅰ能井下就地显示信号、速度、流量、班产量、累计量等25种参数，数据永久保存、停电永不丢失。

前言：承蒙使用ICS-300，不胜感谢！由于皮带秤的运行环境对准确度的影响因素较多，因此，“克服各种环境因素对计量精度的影响，尽可能做到免维护,确保皮带秤长期稳定可靠”是ICS-300的最终目的。

为了充分发挥该系统的良好性能，请在使用前，仔细阅读本说明书。

注意：※不得擅自转载本说明书的部分或全部内容。

※将来对说明书进行修改、补充时不再另行通知。

※本说明书在编写当中，虽然力求完善无误，但是难免有疑点、错误和遗漏之处，当您发现时，敬请告知，谢谢各位的大力合作。

※软件版本号：SSS04300A电话(TEL)：，5880910传真(FAX)：，5880911 邮编：244000恒速计量秤快速设置指南例如皮带机的参数为:皮带运行一整圈为125秒；皮带机的速度为米/秒；早中晚班起始时间分别为：0：30、08：30、16：30；额定输送量：150吨/设定1 ：校零（标定）时间 → 小流量不计值 → 人工带速 → 带速允许误差 → 早班起始时间 → 中班起始时间 → 晚班起始时间 →设定2 ：人工综合修整系数 → 人工流量修整点1 → 人工流量修整点2 → 人工流量修整系数1 → 人工流量修整系数2 →滤波系数 → 机号 →← 年 月 日 ← 时 分 秒 ← 选择Y ，更新时间目录一、主要特点 4二、组成及原理 5三、主要性能 5四、使用前的准备工作 6五、注意事项 7六、秤架的安装调试 7七、仪表面板 8八、功能选择 9九、设定 9十、校零 13 十一、标定 14 十二、时钟设置 15 十三、报表查询 15 十四、累计量清零 16十五、仪表外形尺寸 16 十六、后面板（接线图） 17一、主要特点出色的重复性：在正常情况下200个工作日内无需校秤；仪表汉字菜单：现场皮带机维护人员只需简单培训即可操作；安装调试简便：在拆除原托辊组的位置安装几小时就可搞定；维护成本极低：秤架无支点、无杠杆、基本免维护；集称重控制、流量调整、可编程控制、继电器输出于一体，可准确方便的实现各种复杂的控制；两路A/D转换，一路用于称重传感器的测量，另一路用于外部电流或电压信号的测量；多路外部输入信号检测口、模拟量输出、继电器输出口；在控制过程中意外掉电时，控制状态自动保护。

ICS-ST矿用电子皮带秤使用说明书合肥海明科技开发有限责任公司二○○九年七月目录一、概述 ---------------------------------------------1二、设备组成与工作原理 ---------------------------------1三、技术特性 ------------------------------------------ 1四、安装 -------------------------------------------- 2五、使用方法 ------------------------------------------ 3六、使用、保养、维修及注意事项--------------------------4七、警告 ----------------------------------------------- 4八、运输与贮存 ------------------------------------------4九、开箱及检查 ----------------------------------------- 5十、联系方式 --------------------------------------------5一、概述1、产品总述：ICS-ST型矿用矿用电子皮带秤是由合肥海明科技开发有限责任公司研制的新型接触式矿用运料计量设备，该设备由：矿用电子皮带秤数显分机（内含隔爆兼本质安全电源、本安主机板、本安显示板、信号变送器）、本安称重传感器、矿用开停传感器部分组成（见附图）。
