4．多圈电位器
多圈电位器属于精密电位器。它分有带指针、不带指针等形
式，调整圈数有5圈、10圈等数种。该电位器除具有线绕电位器的
相同特点外，还具有线性优良，能进行精细调整等优点，可广泛应
用于对电阻实行精密调整的场合。
2021/7/23
14
电阻的标称及识别方法
电阻阻值的标称一般使用色环方法表示。其中有4环和5环之分，4环电阻误差比 5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。
在热敏电阻器特性的有效部分其电阻值随温度增加而增加当温度增加到某一特定值时电阻值呈阶跃式增加电阻值随温度而增加的电阻器vdr图示符742021精选ppt热敏电阻热敏电阻是利用半导体或高分子材料电阻率温度的影响变化很大的性质制成的温度敏感器件热敏电阻主要用于温度检测温度补偿过电流保护继电器时间延迟电机启动等方面
第四色环误差
±5% ±10%
19
5位色环
10-1
±1％ 1
7
5
2021/7/23
在读色环电阻时，应正确识别第一色环，一般第一色环距电阻头较近。
20
4位色环 103
±5％
2
7
如果只有3条色环，则代表
此电阻的允许误差为±20％
2021/7/23
21
其他事项
在电路图中电阻器和电位器的单位标注规则。阻值在兆欧以上，标注单位M。比如1兆欧，标注1M；2.7兆欧，标注 2.7M。
不标单位的数字表示法：许多电容受体积的限制，其表面经常不标注单位。但都遵循一定的识别规则。当数字小于1时，默认单位为微法,当数字大于等于1时，默认单位为皮法。用2－4位数字和一个字母表示标称容量，其中数字表示有效数值，字母表示数值的量级。字母为m、u、n、p。字母m表示毫法（10 -3F）、u表示微法（10 -6F）、 n表示毫微法（10 -9F）、P表示微微法（10-12F）。字母有时也表示小数点。如33m表示33000 u F；47n表示0 ．047 u F；3 u 3表示3．3 u F； 5n9表示5900pF； 2P2表示 2．２pF。另外也有些是在数字前面加R，则表示为零点几微法，即 R表示小数点，如 R22表示0．22pF。

DIP电子元件

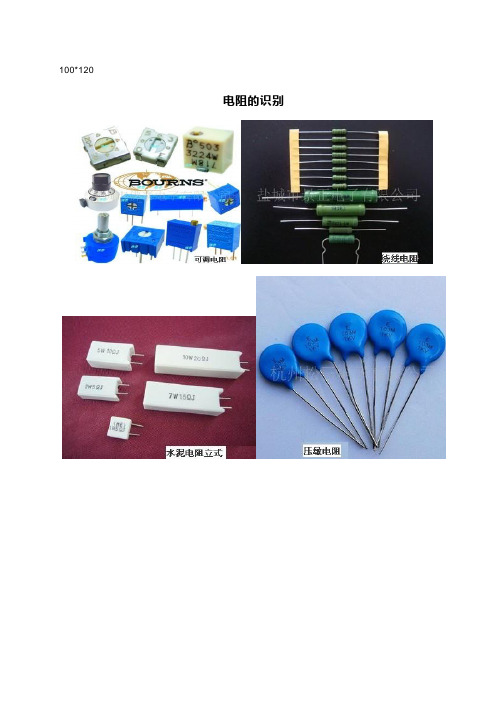

100*120电阻的识别电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

电阻的色标位置和倍率关系如下表所示：颜色银色金色黑色棕色红色橙色黄色绿色蓝色紫色灰色白色有效数字/ / 0 1 2 3 4 5 6 7 8 9 倍率x0.01 x0.1 x100 x10 x102x103x104x105x106x107x108x109允许偏差（%）±10 ±5 / ±1 ±2 / / ±0.5 ±0.2 ±0.1 / /电容的识别电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗X C=1/2πfc (f表示交流信号的频率，C表示电容容量)常用电容的种类有电解电容（有极性）、瓷片电容、贴片电容、独石电容、钽电容（有极性）和涤纶电容等。

识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

其中：1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明，如10uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法：1m=1000uF 1P2=1.2PF 1n=1000PF数字表示法：一般用三位数字表示容量大小，前两位表示有效数字，第三位数字是倍率。

如：102表示10×102PF=1000PF；224表示22×104PF=0.22uF。

电容容量误差表：符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20% 如：一瓷片电容为104J表示容量为0.1 uF、误差为±5%。

常用电子元器件基础知识ppt课件

常用电子元器件基础
知识培训
ppt精选版
1
（一）、电子元器件相关知识
※什么是电子元器件
电子元器件是元件和器件的总称。
●电子元件：指在工厂生产加工时不改变分子成分的成品。如
电阻器、电容器、电感器。因为它本身不产生电子，它对电
压、电流无控制和变换作用，所以又称无源器件。
●电子器件：指在工厂生产加工时改变了分子结构的成品。例
应，感应磁场又会产生感应电流来抵制通过线圈
中的电流。我们把这种电流与线圈的相互作用关
系称其为电的感抗，也就是电感，单位是“亨利”
（H）。也可利用此性质制成电感元件。
❖ 电感器一般由骨架、绕组、屏蔽罩、封装材料
（封装材料采用塑料或环氧树脂等）、磁芯或铁
芯等组成
❖
ppt精选版
20
电感器的主要参数、作用与电路图形符号
压，有一定的电流流过时就会发光。发光二极管是
由磷砷化镓、镓铝砷等半导体材料制成的。当给PN
结加上正向电压时， P区的空穴进入到 N区，N区的
电子进入到 P区，这时便产生了电子与空穴的复合，
复合时便放出了能量，此能量就以光的形式表现出
来。
ppt精选版
30
LED点阵
发光二极管（LED）
ppt精选版
31
时也表示小数点。如33m表示33000uF；47n表示
0.047uF；3u3表示 3.3uF；5n9表示5900pF；2P2 表
示 2.2pF。另外也有些是在数字前面加R，则表示为零
点几微法，即R表示小数点，如R22表示 0.22pF。
❖
ppt精选版
19
三、电感
电感：当线圈通过电流后，在线圈中形成磁场感

常见电子元器件的识别-PPT

C0H -55℃~125℃ 0±60ppm/℃
X7R -55℃~125℃
±15%
X5R -55℃~85℃
±15%
温度系数代码温度变化范围元件值变化范围
Y5V -30℃~85℃ +20~-80%
Z5U 10℃~85℃ +20%~-80%
B -25℃~85℃
±10%
CK -55℃~125℃ 0±250ppm
五环表示误差。（五色环电阻）
13
四、色环元件的识别：
C、色环电阻实例：
金色环
第五环：宽度比前面环宽一倍
四色环电阻：最后一环为金色
五色环电阻：最后一环的宽度为其它环宽度的两倍
D、色环电阻的基本单位为：欧姆（ohm）
14
四、色环元件的识别：
3、色环电感的识别：
1）色环排列的辨认：
a、色环排列顺序：一般情况下最后一环为金色或银色,
18
五、电阻元件的识别：
3、热敏电阻：
热敏电阻是一种电阻值随温度变化而产生变化的电阻，由于它的这种变化特性使它广泛的被应用在需要进行元器件需要热保护或热控制的产品上。在我们公司的电源类产品中被使用在大功率放大管的热保护，当放大管温度增高时热敏电阻阻值变化利用电阻分流网络的工作使输入到放大管的电流减小，从而使放大管输出功率减小发热降低，这样放大管在达到热平衡后保持稳定输出，从而使放大管得到了保护。
2211、2220等等，但是在实际使用中使用范围并不广泛所以不做介绍。 3）对于实际应用中各种对尺寸的称呼有所不同，一般情况下使用英制单位称呼为
多，例如一般我们在工作中会说用的是0603的电容，也有时使用公制单位例如说用 1608的电容此时使用的就是公制单位。

最全电子元器件介绍(PPT_93页)解读

28
3.常见电感器图示:
29
30
4.电感器的主要参数:
a.标称电感量:
电感器上标注的电感量的大小.表示线圈本身固有特性,主要取决于线圈的圈数,结构及绕制方法等,与电流大小无关,反映电感线圈存储磁场能的能力,也反映电感器通过变化电流时产生感应电动势的能力.单位为亨(H).
b.允许误差 :
电感的实际电感量相对于标称值的最大允许偏差范围称为允许误差.
的改变,其特性变化不明显.适用于要求较高的耦合、旁路、滤波电路及10兆以下的中频场合.
• Y5V(Z5U):属2类陶瓷介质,具有很高的介电常数,常用于生
产小体积,大容量的电容器,其容量随温度改变比较明显.但成本较低,仍广泛用于对容量,损耗要求不高的耦合、滤波、旁路等电路场合.
25
电感器&磁珠
d.根据电路特点选用:
高频电路:分布参数越小越好,应选用金属膜电阻、金属氧化膜电阻等高频电阻. 低频电路:绕线电阻、碳膜电阻都适用. 功率放大电路、偏置电路、取样电路:电路对稳定性要求比较高,应选温度系数小的电阻器. 退耦电路、滤波电路: 对阻值变化没有严格要求,任何类电阻器都适用.
e.根据电路板大小选用电阻:
压敏电阻可分为无极性(对称型)和有极性(非对称型)压敏电阻. 选用时,压敏电阻器的标称电压值应是加在压敏电阻器两端电压的2-2.5倍.另需注意压敏电阻的温度系数.
d.湿敏电阻:
是对湿度变化非常敏感的电阻器,能在各种湿度环境中使用.它是将湿度转换成电信号的换能器件.选用时应根据不同类型号的不同特点以及湿敏电阻器的精度、湿度系数、响应速度, 湿度量程等进行选用.
线直通磁环）的线圈习惯称之为磁珠; 电感是储能元件,而磁珠是能量转换（消耗）器件; 电感多用于电源滤波回路,磁珠多用于信号回路,用于 EMC对策; 磁珠主要用于抑制电磁辐射干扰,而电感用于这方面则侧重于抑制传导性干扰.两者都可用于处理EMC、 EMI问题; 电感一般用于电路的匹配和信号质量的控制上.在模拟地和数字地结合的地方用磁珠.

常用电子元器件基础知识讲解课件

例： 1)棕绿黑 1 5 0=15 ±２0％
数字环
数字环
0的个数
四色环：ＤＤＭ± T（数字－数字－０的个数±误差）
例：ＤＤＭ ± T 1)棕绿黑金 1 5 0=15±5％ 2)棕黑黄银 1 0 4=100000 =100K±10％
常见元器件认识
1.电感（L）电感是电路中用来存储磁场能量的元件，它由单线圈组成，这些线圈有的有铁心，有的则没有，单位通常以微亨（uH）表示；(作用是通直流、阻交流)。
2.变压器（T）变压器是将能量从一个回路传递到另一个回路的电子元件，它由两个or两个以上的线圈组成，其外部由铁芯材料封装，装配到电路时，必须遵从一定的方向，功能为调节交流电的电压和电流。
4.二极管正负极判断：看外壳上的符号标记：普通二极管一般为玻璃或塑料封装，外壳上印有型号和标记，标记有箭头、色点、色环三种。箭头所指方向或靠近色环一端为负极（无论任何颜色）。
5.发光二极管：发光二极管的作用：表明电路是否正在工作。发光二极管的电路符号是“LED”，极性用平边表示，标在元件体上，或用缺口表示，或用一条长的管脚表示，或用一点在元件体上表示。
６.液晶显示类
点阵
数码管
液晶
谢谢！
４. IC插座 IC插座的使用是为了使IC的撤换不用撤焊和重新焊接，直接换下即可。有DIP IC插座及SMD IC插座。 IC插座是有极性的，其极性标志是IC插座一端上的挟槽，插入时必须对着板上的极性标志插。 IC插座的管脚必须全部插入电路板孔中。
５.晶振有陶瓷和铁壳封装，频率标示在元件上。 1MHZ (兆赫） =1000KHZ（千赫）； 1KHZ （千赫） =1000HZ(赫兹）晶振极性：无源晶体2脚的那种是没有极性的，有源晶振如4脚的振荡器是有极性的，其表面上的标记有振荡频率。第一脚位置，商标或厂家名称或牌子编号。在使用中只需认准振荡频率和第一脚位置就行，第一脚位置用黑点“.”表示。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ppt课件
30
• 模拟集成电路又称线性电路,用来产生、放大和处理各种模拟信号（指幅度随时间变化的信号。例如半导体收音机的音频信号、录放机的磁带信号等），其输入信号和输出信号成比例关系。而数字集成电路用来产生、放大和处理各种数字信号（指在时间上和幅度上离散取值的信号。例如3G手机、数码相机、电脑CPU、数字电视的逻辑控制和重放的音频信号和视频信号）。
ppt课件
2
碳膜电阻
ppt课件
3
金属膜电阻
ppt课件
4
金属氧化膜电阻
ppt课件
5
排阻
ppt课件
6
电阻的标注方法
• （1）直标法：
• （2）数码法：用三位数字表示，前两位表示有效值，第3位表示10的多少次方。当阻值小于 10欧姆，以 xRx表示（x代表数字，R看做小数点）
• （3）文字符号法：用阿拉伯数字和文字符号两者有规律的组合来标注阻值。阻值符号：K:10^3， M:10^6，G:10^9，T:10^12
•
限流电阻计算公式：R＝（E－UF）／IF
E:电源电压。UF:LED的正向压降。IF:LED的一般工作电流
ppt课件
15
普通二极管
ppt课件
16
发光二极管
ppt课件
17
数码管
• 数码管按段数分为七段数码管，八段数码管。八位比七位多显示一个小数点显示；按能显示多少个“8”可分为1位、2位、4位等数码管
13
ppt课件
14
二极管
• （1）普通二极管：具有单向导电性（正向导通，反向截止）。Si（不发光类型）的正向管压降：0.7. Ge的正向管压降：0.3 发光二极管的正向管压降随不同的发光颜色的不同而不同
• （2）发光二极管：有极性，长正短负，缺口为正极。可将电能转化成光能；常简写成LED.与普通二极管一样，也是由一个PN结构成，具有单向导电性.常用的是发红光，绿光或黄光的二极管。发光二极管的反向击穿电压约为5V，容易被击穿。故使用时必须串联限流电阻以控制通过管子的电流。
ppt课件
26
8
ppt课件
29
集成电路
• 集成电路是一种采用特殊工艺，将晶体管、电阻、电容等元件集成在硅基片上而形成的具有一定功能的器件，英文为缩写为IC，也俗称芯片。
• 集成电路按其功能、结构的不同，可以分为模拟集成电路、数字集成电路和数/模混合集成电路三大类。
• 按内部发光二极管单元连接方式分为共阳极数码管和共阴极数码管。
• 共阳极数码管：将所有发光二极管的阳极接到一起形成公共阳极（COM）的数码管。在电路中，常将COM公共端接到+5V。“0”灭“1”亮
• 共阴极数码管：将所有发光二极管的阴极接到一起形成公共阴极（COM）的数码管。在电路中，常将COM公共端接地. “0”亮“1”灭
•
ppt课件
9
铝电解电容
ppt课件
10
电容器的标注方法
• （1）直标法 • （2）用国际单位制表示法：用数字表示有
效值，字母表示数值的量级 • （3）数码法：一般用三位数字表示电容大
小，其单位为pF，前两位为有效值，第三位为有效位后‘0’的个数。
ppt课件
11
瓷片电容
ppt课件
12
ppt课件
•
ppt课件
23
ppt课件
24
ppt课件
25
电感
• 电感:在电路中电流发生变化时能产生电动势的性质称为电感，电感又分为自感和互感。
• （一）自感：当线圈中有电流通过时，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（电动势用以表示有源元件理想电源的端电压），这就是自感。
ppt课件
31
• 数字IC多用＋5V的工作电压，模拟IC工作电压各异。
• 集成电路命名由前缀、数字编号、后缀组成。前缀表示集成电路的生产厂家及类别，后缀一般用来表示集成电路的封装形式、版本代号等。常用的集成电路如小功率音频放大器LM386就因为后缀不同而有许多种。LM386N是美国国家半导体公司的产品，LM代表线性电路，N代表塑料双列直插
• （4）色环标注法：四环电阻中，前两位为有效位。金色，银色常用作误差位；五环电阻中，前三位为有效位，与端点最为接近的一环为第一环。
ppt课件
7
色环表示
ppt课件
8
电容
• （1）铝电解电容：有极性，长正短负且电容上有负极的标志。大小常直接标志在电容上。
• （2）瓷片电容：无极性，以陶瓷为介质，耐热性好，不易老化。应用广泛
• （二）互感：两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度。利用电感的特特性应制造电感器作用是对交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路，制造出变压器起到隔离或改变电压作用，制造电动机做设备的动力。
常用电子元器件
ppt课件
1
电阻
• 常用的几种电阻器 • （1）碳膜电阻：碳氢化合物在高温和真空中分解，沉积在瓷棒或者
瓷管上，会形成一层结晶碳膜。改变碳膜厚度和长度，可得到不同的阻值。优点：成本低。缺点：稳定性差，误差大。是最常用的一种。色彩较暗。 • （2）金属膜电阻：在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜，改变金属膜厚度可以控制阻值。多用于在精度要求较高的场合。优点：与碳膜电阻相比，体积小，噪声小，稳定性好。缺点：成本高，。色彩亮丽。 • （3）金属氧化膜电阻：用锡和锑等金属盐溶液喷雾到炽热的陶瓷骨架表面，水解沉积而形成。优点：抗氧化和热稳定性好。适用于不燃、耐湿、耐温变等场合。 • （4）排阻：若干个参数完全相同的电阻，它们的一个引脚都连到一起，作为公共引脚，其余引脚正常引出。所以如果一个排阻是由n个电阻构成的，那么它就有n+1只引脚，一般来说，最左边的那个是公共引脚。它在排阻上一般用一个色点标出来。
ppt课件
18
1位,2位，4位数码管
ppt课件
19
共阳极共阴极判定
ppt课件
20
共阴极数码管表
ppt课件
21
实物图
ppt课件
22
电位器
它是带滑动端的可变电阻，因常用来改变电位，故称电位器。电位器的种类很多，但都有三个引出端：一个滑动端，两个固定端。其电路符号为：
• 变阻器滑动端的可变电阻是指接成二端的.
