常用电子元器件基础知识.ppt

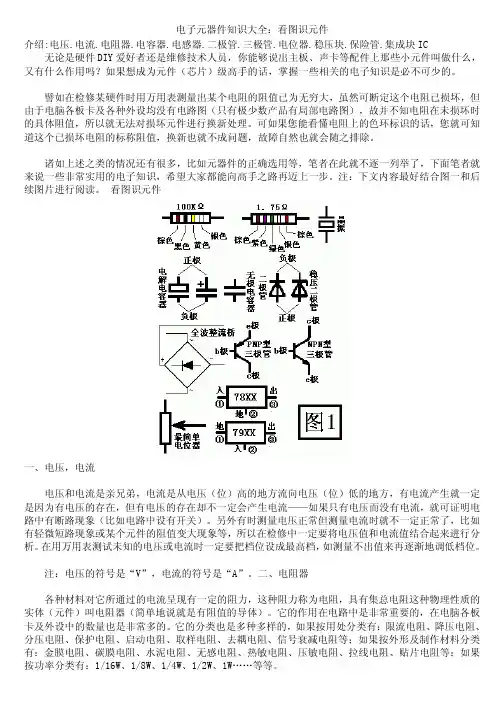

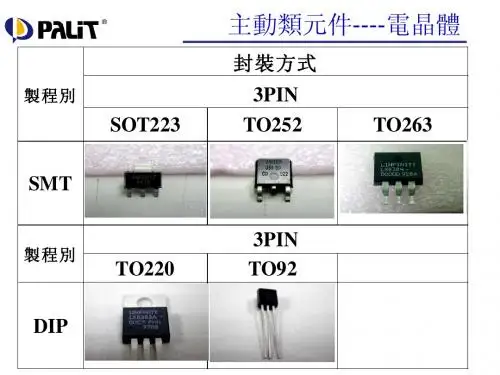

电子元器件知识大全：看图识元件介绍:电压.电流.电阻器.电容器.电感器.二极管.三极管.电位器.稳压块.保险管.集成块IC 无论是硬件DIY爱好者还是维修技术人员，你能够说出主板、声卡等配件上那些小元件叫做什么，又有什么作用吗？如果想成为元件（芯片）级高手的话，掌握一些相关的电子知识是必不可少的。

譬如在检修某硬件时用万用表测量出某个电阻的阻值已为无穷大，虽然可断定这个电阻已损坏，但由于电脑各板卡及各种外设均没有电路图（只有极少数产品有局部电路图），故并不知电阻在未损坏时的具体阻值，所以就无法对损坏元件进行换新处理。

可如果您能看懂电阻上的色环标识的话，您就可知道这个已损坏电阻的标称阻值，换新也就不成问题，故障自然也就会随之排除。

诸如上述之类的情况还有很多，比如元器件的正确选用等，笔者在此就不逐一列举了，下面笔者就来说一些非常实用的电子知识，希望大家都能向高手之路再迈上一步。

注：下文内容最好结合图一和后续图片进行阅读。

看图识元件一、电压，电流电压和电流是亲兄弟，电流是从电压（位）高的地方流向电压（位）低的地方，有电流产生就一定是因为有电压的存在，但有电压的存在却不一定会产生电流——如果只有电压而没有电流，就可证明电路中有断路现象（比如电路中设有开关）。

另外有时测量电压正常但测量电流时就不一定正常了，比如有轻微短路现象或某个元件的阻值变大现象等，所以在检修中一定要将电压值和电流值结合起来进行分析。

在用万用表测试未知的电压或电流时一定要把档位设成最高档，如测量不出值来再逐渐地调低档位。

注：电压的符号是“V”，电流的符号是“A”。

二、电阻器各种材料对它所通过的电流呈现有一定的阻力，这种阻力称为电阻，具有集总电阻这种物理性质的实体（元件）叫电阻器（简单地说就是有阻值的导体）。

它的作用在电路中是非常重要的，在电脑各板卡及外设中的数量也是非常多的。

它的分类也是多种多样的，如果按用处分类有：限流电阻、降压电阻、分压电阻、保护电阻、启动电阻、取样电阻、去耦电阻、信号衰减电阻等；如果按外形及制作材料分类有：金膜电阻、碳膜电阻、水泥电阻、无感电阻、热敏电阻、压敏电阻、拉线电阻、贴片电阻等；如果按功率分类有：1/16W、1/8W、1/4W、1/2W、1W……等等。

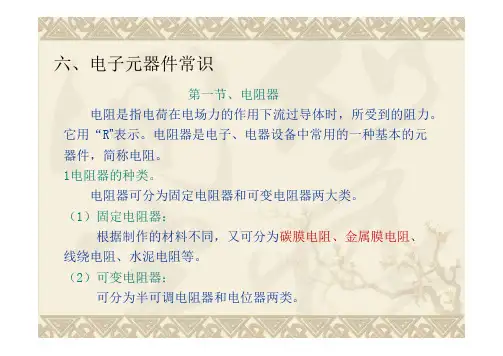

六、电子元器件常识第一节、电阻器电阻是指电荷在电场力的作用下流过导体时，所受到的阻力。

它用“R”表示。

电阻器是电子、电器设备中常用的一种基本的元器件，简称电阻。

1电阻器的种类。

电阻器可分为固定电阻器和可变电阻器两大类。

（1）固定电阻器：根据制作的材料不同，又可分为碳膜电阻、金属膜电阻、线绕电阻、水泥电阻等。

（2）可变电阻器：可分为半可调电阻器和电位器两类。

2电阻器的作用电阻器在各种电路中阻碍电的通过，起到降压、分压、稳定和调节电流的作用，与电容组合还可起滤波的作用。

3电阻器的符号电阻器在电路中一般有以下表示符号：t固定电阻器热敏电阻器V RR RRR R 半可调电阻器直滑式电位器光敏电阻器压敏电阻器4电阻器的主要参数（1）电阻器的标称阻值符合国家标准的电阻器表面都标有电阻值，称之为标称阻值。

电阻的基本单位为欧姆，用字母“Ω”表示，其它单位还有“KΩ”，“MΩ”等。

（2）电阻器的额定功率--指70℃的功率---额定工作电压是指电阻器在规定的气压和温度下，长期在交、直流电路中工作且不显著改变其性能所允许消耗的最大功率。

（3）电阻器的温度特性温度每升高（降低）1℃，所引起电阻值的相对变化称为电阻的温度系数。

（4）电阻器的精度等级是指电阻器的实际阻值与标称阻值之间所允许的最大误差。

5、电阻器的示值方法（1）直接标示法是指将电阻器的主要参数和技术性直接印注在电阻器表面。

（2）色环标示法主要是插件电阻在其本体上用不同颜色的色码环采用规定的方式来表示电阻器的阻值大小和误差范围。

颜色名称棕红橙黄绿蓝紫灰白黑金银表示数值1234567890------10的次方数1234567890-1-2表示误差(%)±1±2------±0.5±0.25±0.1+20-50------±5±10电阻器示值举例40k Ω　20% 4.7k Ω　Ⅱ　RJ7100K 1%标称阻值40KΩ允许误差±20%标称阻值4.7KΩ允许误差±10%标称阻值100KΩ 允许误差±1%允许误差乘数第二位数第一位数允许误差乘数第三位数第二位数第一位数4 7 2 5 6 2 2四色环电阻&三位数标识贴片电阻示值图五色环电阻&四位数标示贴片电阻示值图注：字符表示时“R ”表示小数点。

常用电子元器件基础知识第一章常用电子元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法。

a、直标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K1．用3-4位阿拉伯数字来标注电阻的阻值。

不管用3位或4位，最后1位一定表示阻值的倍率，其佘的表示阻值的有效数字如：203表示20b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x ±0.1灰色8 x0白色9 x00二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。
