常用电子元器件基础知识课件

电子元件基础知识电子元器件是电子系统的基础，熟悉电子元器件的性能及识别方法，在学习理解电路上是非常重要的。

本章将详细介绍电阻、电容、二极管、三极管、晶振和IC 等常用电子元器件的特性和使用方法。

一、电阻器电阻器简称电阻（Resistor，通常用“R”表示）是所有电子系统中使用最频繁的电子元件，其电路符号如图1 所示。

电阻的主要物理特征是将电能转换为热能，电流经过它就产生内能，是耗能元件。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

图1 各种电阻电路符号1 分类电阻的种类很多，如图2 所示。

一般可以按以下几种方法来区分：●阻值特性：可分为固定电阻、可调电阻和特种电阻（敏感电阻）等；●制造材料：碳膜电阻、金属膜电阻和线绕电阻等；●安装方式：插件电阻和贴片电阻。

注意：不同的电阻器，不仅其电阻值不同，功能也不一样，所以不同的电阻器是不可以随便替代的。

图2 电阻分类2 电阻的单位在国际单位制中电阻的单位是欧姆，用符号“Ω”表示。

欧姆的定义：当在一个电阻器的两端加上1 伏特的电压时，如果在这个电阻器中有1 安培的电流通过，则这个电阻器的阻值为1 欧姆。

此外还有KΩ（千欧），MΩ（兆欧），其中：1MΩ= 103KΩ，1KΩ= 103Ω。

3 功率功率的单位是瓦特，电阻器的功率为它在正常使用情况下能释放多少能量，功率越高，释放的能量越多。

需要注意的是，尽管电阻阻值一样，也不能使用低功率的电阻代替高功率的电阻。

4 误差误差是电阻阻值允许变动的范围，用正号和负号表示其正常的变动状况。

例如一个电阻阻值为100Ω±10%，则电阻阻值可以在90-110Ω之间变化。

精密电阻的误差在±2%以下，用五个色环识别；半精密电阻的误差在±2%以上，用四个色环识别。

注意：若在元件体的一端有一宽的银色环，此元件不是电阻，是电感器，电阻的银色色环与其它色环宽度相同。

5 电阻的标识方法(1)色标法目前国标上普遍使用色环标识电阻，色环在电阻器上有不同的含义，它具有简单、直观、方便等特点。

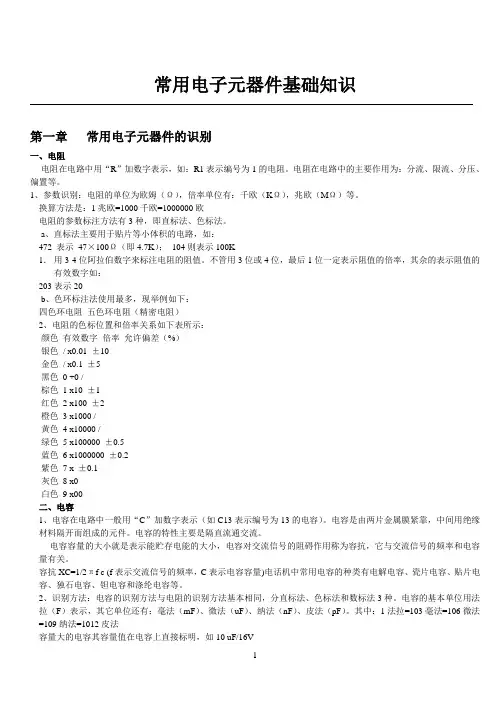

常用电子元器件基础知识第一章常用电子元器件的识别一、电阻电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为：分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法。

a、直标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K1．用3-4位阿拉伯数字来标注电阻的阻值。

不管用3位或4位，最后1位一定表示阻值的倍率，其佘的表示阻值的有效数字如：203表示20b、色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下表所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色1 x10 ±1红色2 x100 ±2橙色3 x1000 /黄色4 x10000 /绿色5 x100000 ±0.5蓝色6 x1000000 ±0.2紫色7 x ±0.1灰色8 x0白色9 x00二、电容1、电容在电路中一般用“C”加数字表示（如C13表示编号为13的电容）。

电容是由两片金属膜紧靠，中间用绝缘材料隔开而组成的元件。

电容的特性主要是隔直流通交流。

电容容量的大小就是表示能贮存电能的大小，电容对交流信号的阻碍作用称为容抗，它与交流信号的频率和电容量有关。

容抗XC=1/2πf c (f表示交流信号的频率，C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。

2、识别方法：电容的识别方法与电阻的识别方法基本相同，分直标法、色标法和数标法3种。

电容的基本单位用法拉（F）表示，其它单位还有：毫法（mF）、微法（uF）、纳法（nF）、皮法（pF）。

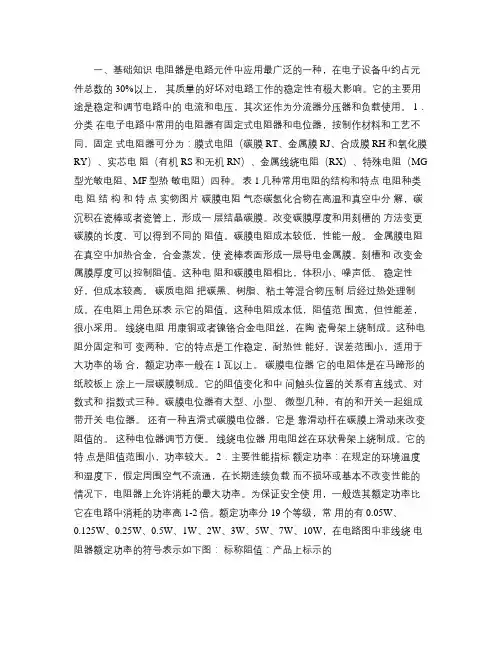

一、基础知识电阻器是电路元件中应用最广泛的一种，在电子设备中约占元件总数的30%以上，其质量的好坏对电路工作的稳定性有极大影响。

它的主要用途是稳定和调节电路中的电流和电压，其次还作为分流器分压器和负载使用。

1．分类在电子电路中常用的电阻器有固定式电阻器和电位器，按制作材料和工艺不同，固定式电阻器可分为：膜式电阻（碳膜RT、金属膜RJ、合成膜RH和氧化膜RY）、实芯电阻（有机RS和无机RN）、金属线绕电阻（RX）、特殊电阻（MG 型光敏电阻、MF型热敏电阻）四种。

表1几种常用电阻的结构和特点电阻种类电阻结构和特点实物图片碳膜电阻气态碳氢化合物在高温和真空中分解，碳沉积在瓷棒或者瓷管上，形成一层结晶碳膜。

改变碳膜厚度和用刻槽的方法变更碳膜的长度，可以得到不同的阻值。

碳膜电阻成本较低，性能一般。

金属膜电阻在真空中加热合金，合金蒸发，使瓷棒表面形成一层导电金属膜。

刻槽和改变金属膜厚度可以控制阻值。

这种电阻和碳膜电阻相比，体积小、噪声低、稳定性好，但成本较高。

碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。

在电阻上用色环表示它的阻值。

这种电阻成本低，阻值范围宽，但性能差，很小采用。

线绕电阻用康铜或者镍铬合金电阻丝，在陶瓷骨架上绕制成。

这种电阻分固定和可变两种。

它的特点是工作稳定，耐热性能好，误差范围小，适用于大功率的场合，额定功率一般在1瓦以上。

碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。

它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。

碳膜电位器有大型、小型、微型几种，有的和开关一起组成带开关电位器。

还有一种直滑式碳膜电位器，它是靠滑动杆在碳膜上滑动来改变阻值的。

这种电位器调节方便。

线绕电位器用电阻丝在环状骨架上绕制成。

它的特点是阻值范围小，功率较大。

2．主要性能指标额定功率：在规定的环境温度和湿度下，假定周围空气不流通，在长期连续负载而不损坏或基本不改变性能的情况下，电阻器上允许消耗的最大功率。
