电子元器件基础知识

电子元器件基础知识
（10）.B.C.D.E.F.G.....
8888代表灯板像素点88X88，常规产品一 颗灯一个像素点，所以这款灯板需要 88X88=7744颗灯珠。
谢谢！
3.电容值的换算（1）1F（法拉）=1000 mF（毫法）（2）1mF（毫法）=1000 μF（微法）
（3）1μF（微法）=1000 nF（纳法）（4）1nF（纳法）=1000 pF（皮法）
电感（磁珠）及单位换算
1.电感器在电路中主要起到滤波、振荡、延迟、陷波等作用，还有筛选信号、过滤噪声、稳定电流及抑制电磁波干 扰等作用。电感在电路最常见的作用就是与电容一起，组成LC滤波电路。电容具有“阻直流，通交流”的特性，而 电感则有“通直流，阻交流”的功能。如果把伴有许多干扰信号的直流电通过LC滤波电路，那么，交流干扰信号将 被电感变成热能消耗掉;变得比较纯净的直流电流通过电感时，其中的交流干扰信号也被变成磁感和热能，频率较 高的最容易被电感阻抗，这就可以抑制较高频率的干扰信号。 电感器具有阻止交流电通过而让直流电顺利通过的特性，频率越高，线圈阻抗越大。因此，电感器的主要功能是对 交流信号进行隔离、滤波或与电容器、电阻器等组成谐振电路。
电子元器件基础知识
培训部门：生产技术支持部 姓名：王前程
一、电子元器件简介
电子元器件主要分以下七类：
电阻的分类
电阻（Resistance，通常用“R”表示）是一个物理量，导体的电阻通常用字母R表示， 电阻的单位是欧姆，简称Ω 按阻值特性：
固定电阻、可调电阻、特种电阻(敏感电阻) . 不能调节的，我们称之为定值电 阻或固定电阻，而可以调节的，我们称之为可调电阻。常见的可调电阻是滑动变阻器,例 如收音机音量调节的装置是个圆形的滑动变阻器，主要应用于电压分配的，我们称之为 电位器. 按制造材料：

电子元器件基础知识

电子元器件基础知识
2. 特征：四邊有腳, 釘腳細, 膠體厚度 1.4 mm 3. 腳數：48, 64, 80, 100, 120, 128
主動類元件----IC封裝(BGA)
1. 全名：BALL GRID ARRAY
2. 特征：四邊無腳, 腳呈矩陣狀排列于IC的背面
主動類元件----IC絲印(chip)
第一腳 方向
主動類元件----IC
IC: integrate circuit (集成電路)
由多個元件按一定電路組合后封裝成一個整體 的芯片,一般是具有三個引腳以上.
IC的方向：
集成電路的方向：以第一PIN腳可從缺口，圓點， 缺腳等標示加以識別。
主動類元件----IC封裝
1. 塑膠 IC ( P- IC) PDIP, PLCC, SOP, QFP, SSOP, SOJ, TSSOP, TSOP, LQFP, BGA
LCR METER C 330 100
被動類元件----二極體
• • • • • 功能簡介 種類簡介 測試方式簡介 常見問題 檢驗重點
被動類元件----二極體種類簡介
• • • • 符號簡介 功能說明：作為開關功能 兩端電壓差為正則導通,為負則不導通 順向電壓︰VF 依材質而定，一般0.3V~0.7V
二、 DIP型電解電容，本體邊線標示負極。
三、 PCB上標示正、負極方式如下: 負 極 正 極 負 極 正 極 負 極 正 極
被動類元件----電容測試方式簡介
• 使用三用電表測量
– 切換到F檔適當檔位 – 以探針接觸兩端測量
47
F
• 使用LCR METER測量 • 誤差在20%以內
– 切換到測量C模式 – 先設定電壓為0.25V – 先設定頻率為100 Hz – OPEN/SHORT校正 – 測量電容容值

第一章-电路及基本元器件PPT课件

第一章-电路及基本元器件PPT课件
图1-7
.
电工电子技术基础 3、二极管的伏安特性曲线（硅管）
.
电工电子技术基础
五、半导体三极管
1、三极管的结构
图1-8
.
电工电子技术基础 2、三极管的电流放大作用 三极管工作在放大状态的条件是：发射结正偏，集电 结反偏。
.
电工电子技术基础
(1)电流分配关系：发射极电流等于基极电流和集电极电
流之和，即：
图1-9
.
电工电子技术基础
(1)输入特性 死区电压：硅管约为0.5V，锗管约为0.2V； 导通电压(发射结)：硅管约为0.7V，锗管约为0.3V。 (2)输出特性
截止区： UBE小于死区电压，IC≈ 0，UCE ≈UCC，。
饱和区：集电结正向偏置 ，UCE＜UBE， IC≈ UCC/RC 。
放大区：发射结正偏，集电结反偏 , IC≈βIB。
图1-2
.
图1-3
电工电子技术基础
三、电功率和电能
1、电功率
电流通过电路时传输或转换电能的速率称为电功率，
简称为功率，用符号p表示。
当电压与电流为关联参考方向时，功率的计算公
式为：
p dW ui dt
当电压与电流为非关联参考方向时，功率的计算
公式为：
pui
.
电工电子技术基础 2、电能 电路在一段时间内吸收的能量称为电能。在国际单 位制（SI）中，电能的单位是焦耳（J）。1J等于1W的用 电设备在1s内消耗的电能。电力工程中，电能常用“度” 作单位，它是千瓦小时（kWh）的简称，1度等于功率为 1kW的用电设备在1小时内消耗的电能。
图1-23
.
电工电子技术基础 在电子电路中，电源的一端通常是接地的，为了作

电子元器件基础知识(共59张PPT)

电子元器件基础知识(共59张PPT)

10
电子组件基础知识
(1)排阻有两种类型： 双列、单列直插和贴片排阻 直插排阻类似直插IC。
第一号管脚由小圆点或小凹槽来表示。
插第一号管脚的孔通常在电路板上用方或带尖角的焊盘标识。 插电阻网络时第一号管脚必须插入电路板上带有标明第一号管脚
的孔。
11
电子组件基础知识
8．电位器
电位器是一种可调电阻，可通过调整其组件体上的旋扭或螺钉 改变其阻值。
5
电子组件基础知识
值得注意的是:第四环的位置国内外的标法有异,国外有此厂家把第四 环也标在另一端的金属帽上,遇此情况切记:金色或银色的一端不是
第一环。第一环是离组件体端部最近的一环。
例：某电阻的色环依次为“黄、紫、红、银”，则该电阻的阻值为 4700Ω=4.7KΩ，误差为±10%。
附表：电阻器用色环标志的种类及含义(附表见下页).
一个正号“ ，就表示该脚是正极。有的电容器没有极性，但 +” ２、对于误差小于±2%的电阻，阻值用四位数字表示，前三位数字代表重要数据，最后一位表示加零的个数。
现在有些高亮LED可发作照明用灯，如 显示屏背光源，某些装饰灯等。
稳压二极有的电时路符为号是了“VR外”、“观ZD”或的“Z”，整稳压齐二极一管致，也有规定有字的一面必须朝着一个
1微法=（ ）皮法，
0.47μF=( )pF,
33μF=( )pF,
68000PF=( ) μF,
1000PF=( ) μF,
36000000PF=( ) μF,
18
电子组件基础知识
三、根据色环标志含义表,写出下列名项的阻值和精度:
１．红-黑-棕-金
9.灰-红-黑-金
２．棕-棕-红-银
10.棕-黑-蓝-银

《电子元器件》课件

《电子元器件》课件

常见电子元器件分类
1
பைடு நூலகம்
主动元件
2
例如二极管、三极管等，可以增益或放
大电能。
3
被动元件
电阻、电容、电感等元器件，无源供电， 仅对电流和电压起作用。
集成电路
由多个元器件组成的集成芯片，广泛应 用于电子产品。
电子元器件的应用领域
智能手机
电子元器件的广泛应用使得智能 手机成为现代人生活中不可或缺 的工具。
3 案例分享
分享真实案例，展示电子 元器件在各行业的广泛应 用，为您提供实践参考。
课程目标
1 掌握基础概念
了解电子元器件的定义、特点和基本工作原理。
2 熟悉主要元器件
学习电阻、电容、电感等主要元器件的结构和特性。
3 探索分类与特点
了解常见电子元器件的分类及其在电子电路中的应用。
基础概念
1 电流与电压

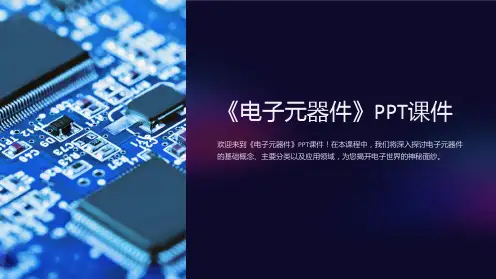

《电子元器件》PPT课件
欢迎来到《电子元器件》PPT课件！在本课程中，我们将深入探讨电子元器件 的基础概念、主要分类以及应用领域，为您揭开电子世界的神秘面纱。
课程介绍
1 深入剖析
了解电子元器件的本质和 重要性，为日后学习打下 坚实的基础。
2 实用导向
帮助您理解电子元器件在 实际应用中的作用，为您 未来的创造力提供灵感。
汽车行业
电子元器件在汽车电子系统中起 着关键作用，提升安全性和驾驶 体验。
医疗科技
电子元器件在医疗设备中的应用 推动了医疗科技的快速发展，拯 救生命。
课程总结和答疑
1 知识回顾
总结课程中的重要知识点，加深理解。
2 实践建议
提供学习电子元器件的实践建议和资源。
3 提问答疑
回答学员在课程中提出的问题，帮助巩固知识。

电子元器件基础知识.pps

电子元器件基础知识.pps

电感的感应电势符号和单位
单位
L V • S S H (亨)
iA
电
流
增+ e
加
电 流
-减 - e +
少
•自感电动势与能量关系
e d L di
dt
dt
•能量关系
We
T
uidt
0
Bm NA dB Hl dt V
0
dt N
BH 2
I L diidt 0 dt
LI 2 2
Wm
阻值
功率
誤差
(2).在高頻電路中,應選用分布參數小的電阻
分布電感
分布電容
非線繞電阻的分布參數較小.
(3).高增益前置放大電路中,應選用噪聲電動勢小的電阻
(4).根據電路的工作頻率選用不同的電阻.
(5).針對電路穩定性的要求選用不同溫度特性的電阻
(6).根據工作環境場合選用不同類型電阻
(7).優先選用通用型電阻
自感應作用,叫做自感。自感電動勢的方向,
符合楞次定律。
❖線圈的互感
如果兩線圈相互靠近,其中一只線圈叫初 級線圈,另一只叫次級線圈,則由於初級線圈 中電流的變化,使次級線圈產生了感應電動勢。 這初﹑次級線圈之間雖然沒有直接相連﹐但 磁力線的耦合作用﹐使初級線圈的電能轉移 到次級線圈,這種作用叫稱為互感。由互感作 用產生的感應電動勢﹐稱為互感電動勢。它與初 級線圈的電流變化快慢成正比;同時還與線圈 本身的形狀﹑大小﹑圈數和線圈周圍介質情 況以及兩個線圈間的相對位置有關。
➢ 電容的額定工作電壓:
➢ 電容的溫度範圍: -*℃~+*℃
➢ 電容的溫度系數: αc 溫度變化1℃,電容量的 相對變化值(10-6/℃)。

电子元器件基础知识

电子元器件基础知识
6、温度系数：温度每变化1℃所引起 的电阻 值的相 对变化 。温度 系数越 小，电 阻的稳 定性越 好。阻 值随温 度升高 而增大 的为正 温度系 数，反 之为负 温度系 数。 7、老化系数：电阻器在额定功率长期 负荷下 ，阻值 相对变 化的百 分数， 它是表 示电阻 器寿命 长短的 参数。 8、电压系数：在规定的电压范围内， 电压每 变化1伏，电 阻器的 相对变 化量。
当电阻为五环时，最後一环与前面四 环距离 较大。 前三位 为有效 数字， 第四位为乘方数， 第五位为偏差。
产品 介绍 温度传感器
阻温 特性
技术论坛
联系我们
性能指标
电阻额定功率
定义：额定功率是指电阻器在直流或交流电路中， 在一定的工作环境下（87kPa-107 kPa的大气 压，-55-125的工作温度）长期连续工作所允许 承受的最大功率。
国产电阻器的型号由四部分组成（不 适用敏 感电阻 ）
第一部分：主称 ，用字母表示，表示产品的名字。 如R表 示电阻 ，W表 示电位 器。 第二部分：材料 ，用字母表示，表示电阻体用什么 材料组 成，T- 碳膜、 H-合成 碳膜、 S-有机 实心、 N-无机 实心、 J-金属 膜、Y- 氮化膜 、C-沉 积膜、I -玻璃 釉膜、X -线绕 。 第三部分：分类，一般用数字表示， 个别类 型用字 母表示 ，表示 产品属 于什么 类型。1-普通 、2-普 通、3- 超高频 、4-高阻、5-高温、6-精密、7-精密 、8-高 压、9- 特殊、 G-高功 率、T- 可调。
P UI sin tg Pq UI cos
数是一个重要的参数。不同 P有功损耗 介质电容tg值相差很大，一 无功损耗Pq；
般在10-2~10-4数量级范围内。 U为电容上电压有效值，

物业工弱电维修培训之二电子元器件基本知识课件

物业工弱电维修培训之二电子元器件基本知识课件

电感器检测方法与技巧
外观检测
万用表检测
仪器检测
技巧
检查电感器的外观是否完好， 有无破损、变形、烧焦等现象 。
使用万用表检测电感器的电阻 值，判断其是否开路或短路。 同时，可以通过测量电感器的 电感量来进一步判断其性能。
使用专业的电感测试仪可以准 确测量电感器的各项参数，包 括电感量、品质因数、自谐振 频率等，从而全面评估电感器 的性能。
集成电路检测
通过外观检查、专用测试仪器等方法判断集成电路是否损坏或失效。
THANKS FOR WATCHING
感谢您的观看
半导体器件检测
通过外观检查、万用表检测等方法判断半导 体器件是否损坏或失效。
实例五：某弱电系统中集成电路应用分析
集成电路作用
将多个电子元器件集成在一个芯片上，实现电路的微型化和高性能化。
集成电路类型
根据功能、封装等不同，集成电路可分为模拟集成电路、数字集成电路等。
集成电路选用
根据电路要求选择合适的集成电路，考虑其性能、功耗、封装等因素。
电阻器类型与参数选择
电阻器类型
根据材料、结构、功率等不同，电阻 器可分为碳膜电阻、金属膜电阻、线 绕电阻、水泥电阻等多种类型。
参数选择
在选择电阻器时，需要考虑其阻值、 精度、功率、温度系数等参数，以确 保电阻器满足电路设计要求。
电阻器检测方法与技巧
外观检测
检查电阻器外观是否有破损、烧焦、 氧化等现象，如有异常则可能影响其 性能。
万用表检测
使用万用表测量电阻器的阻值，判断 其是否符合标称值，同时注意测量时 选择合适的量程和档位。
通电检测
在电路中对电阻器进行通电检测，观 察其发热情况和工作状态，以判断其 性能是否稳定可靠。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第三环：倍率 ●范例： 阻值：15×100=15Ω
误差：±20%
数 数倍
字 字率
2）四色环：误差＞2%，多为碳膜电阻 环 环
●四环电阻读取时金（银）色环放置右端，依次序从左到右
整体概述
概况一
点击此处输入相关文本内容 点击此处输入相关文本内容

概况二
点击此处输入相关文本内容 点击此处输入相关文本内容
概况三
点击此处输入相关文本内容 点击此处输入相关文本内容
第一章.常用术语
1.PTH:穿孔元件（引脚能穿过PCB板的元件） SMD:表面贴装元件 SIP：单列直插（一排引脚） DIP：双列直插（两面引脚） 轴向元件：元件两引脚从元件两端伸出 径向元件：元件引脚从元件同一端伸出 PCB:印制电路板 PBA:成品电路板 引脚：元件的一部分，用于把元件焊在电路板上
3.电阻的作用 基本用途：限流和分压 其它应用：发热（电炉丝）
4.常见电阻类型
碳膜电阻
金属氧化膜电阻
水泥电阻
电位器
金属膜电阻
贴片电阻
线绕电阻
热敏电阻
光敏电阻
压敏电阻
直插排阻
片式排阻
5.常见电阻的结构和特点
6.主要性能指标
1）标称阻值、允许误差和额定功率是电阻的主要参数。 电阻上标有的电阻数值，这就是电阻的阻值标称值； 按阻值表示法又可分为数字表示法、色环表 示法。 电阻标称值往往和它的实际值不完全相符，实际值和标称值的差值除以标称值所得的百分数，就 是电阻的误差，它反映了电阻器的精密程度；
电子元器件基础知识
一、常用术语 二、电子元件基本介绍
PCB线路板……………………..1 电阻…………………………….2 电容…………………………….3 电感…………………………….4 二极管………………………….5 三极管………………………….6 集成电路……………………….7 连接器………………………….8 开关系列……………………….9 保险系列……………………….10 晶振…………………………….11 液晶显示类…………………….12 封装形式……………………….13
第二章. 电子元件基本介绍
1.电子元件特性一览表
2.常用贴片电子元件的尺寸规格 主要指电阻、电容、电感等CHIP类元件的尺寸。
一、PCB线路板
1.一般线路板的制作要求大致如下： ●板材，包括材料要求材料类型，板材基材厚度，基材铜箔厚度，是否要求特定的板材供应商，有
无诸如介电等方面的要求 ●加工尺寸，公差，精度要求 ●表面涂敷要求，喷锡，镍金，化学镍金，OSP等 ●孔径最小孔径，精度公差，孔内质量要求，孔内最小铜厚，焊盘公差尺寸 ●表面阻焊颜色，厚度，有无供应商要求，阻焊圈的其他要求，字符油墨颜色，LOGO标记，
金属化孔及非金属化孔的不同之处在于。。。。非金属化孔，就是仅在板子成品后工序中，单纯 钻个孔而已，这个孔一样可以有孔盘或其它，但一定是孔的内壁是没有铜[金属]。

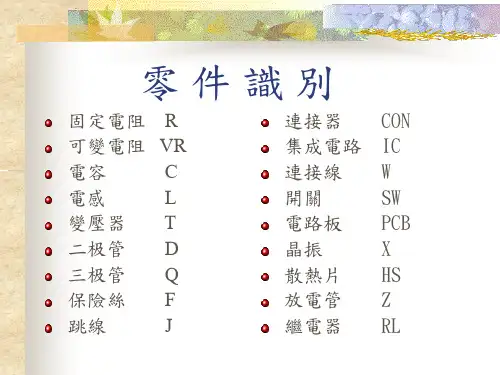

空焊:零件脚或引线脚与锡垫间没有锡或其他因素造成没有结合 假焊:假焊之现象与空焊类似，但其锡垫之锡量太少，低于接合面标准 冷焊:锡或锡膏在回风炉气化后，在锡垫上仍有模糊地粒状附着物 连锡:有脚零件脚与脚之间焊锡连接短路 4.元件符号：R、C、L、D(CR)、Q、U、X(Y)、S（SW）、BAT、T、K等 极性元件：插入电路板时必须定向 极性标志：印制电路板上，极性元件的位置印有极性标志 错件：零件放置的规格和种类与作业规定不符 缺件：应放置零件的位置，因不正常的缘故而产生空缺 折脚：零件引脚打折未插入孔内形成折脚
UL标记等其他方面 ●离子污染度要求，阻抗要求等 ●线宽线距精度要求，线厚要求除了通断之外其他质量要求和次表面质量问题， ●机加工类型，铣，冲，V-CUT，金手指倒角、板边机加工缺陷允收要求； ●其他特殊要求排板供货方式，单个还是连排等
2.板材分类和用途： 1）FR-1：为酚醛树脂型纸基板，只能制作单面板，材质最差，一般低档产品采用 2）CEM-1比FR-1高一个档次，为复合基板（在纸基浸渍环氧树脂后，再双面复合一层玻璃纤维
2.单面板:电路板上只有一面用金属处理 双面板:上下两面都有线路的电路板 层板：除上下两面都有线路外，在电路板内层也有线路 元件面：电路板上插元件的一面 焊接面：PCB板上用来焊接元件引脚或金属端的金属部分
图片举例 SIP
DIP
3.金属化孔（PTH）:是在做板的第一道工序中就钻上孔，而孔内因后续工序的原因， 孔壁内会上铜[即金属化孔]
表.允许误差等级
额定功率是指电阻器长时间正常工作下能承受最大功率 ，为保证安全使用，一般选其额定功率比 它在电路中消耗的功率高 1-2 倍。额定功率分 19 个等级，常用的有 1/8W、1/4W、1/2W、 1W、2W、3W、5W等. 2）电阻的单位及换算 A、电阻的单位﹕欧姆（Ohm）,简称欧，符号是Ω。其他常用单位：千欧(KΩ)、兆欧
布，然后与铜箔复合热压），是FR-3的改进版，可用于电源、 高档音响等产品 3）FR-4（环氧玻纤布基板） ：俗称：环氧板，玻纤板，纤维板 ，是最好的材质，可用于做双面
板，常用于计算机、工业上要求较高的产品中。 4）柔性板：柔软有韧性，抗折叠，手机中常用
3.板材类型如下图 FR-1 FR-4
CEM-1 柔性板材
二、电阻
1.电阻的定义﹕ 各种材料的物体对通过它的电流都会呈现一定的阻力，把这种阻碍电流流通的作用叫电阻。把 具有一定的阻值、一定的几何形状、一定的技朮性能、在电路中起电阻作用的电子元件叫电 阻器﹐即通常所称的电阻。
2.电阻的电路符号和字母表示 A、电路符号：我们常用的电路符号有两种。
或
B、 电路上以 R+数字 表示电阻。
(MΩ)等。 B、 电阻的换算﹕
1KΩ =103Ω=1000Ω 1MΩ=106Ω=103KΩ =1000000Ω
3）色环标称阻值与误差允许范围的标识方法
表.色环颜色所代表的数字或意义
±1% ±2%
±0.5% ±0.25% ±0.1% ±0.05%
色环电阻分为普通电阻（三、四色环）和精密电阻（五色 环）． 1）三色环：误差一般都为20% ●所有三环电阻读数均由左向右，放置电阻时，色环集中地 一端放在左面，空白的一端放在右面； ●第一、二环：有效数字
