浇注系统的设计(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--浇注系统设计1 浇注系统的设计要求浇注系统是指在模具中，从注射机喷嘴进人模具处开始到型腔为止的塑料熔体流动通道，分为普通浇注系统和无流道浇注系统。
浇注系统的作用是使塑料熔体平稳有序地填充到型腔中，并在塑料填充和凝固的过程中，把注射压力充分传递到型腔的各个部位，以获得组织致密、外形清晰的塑件。
普通浇注系统(下称浇注系统)一般由主流道、分流道、浇口、冷料井4 部分组成。
单型腔模具有时可省去分流道和冷料井，只有圆锥形的主流道通过浇口和塑件相连。
浇注系统的设计非常重要，设计合理与否对塑件的内在性能质量、尺寸精度、外观质量以及模具结构、成型效率、塑料利用率等都有较大影响。
浇注系统进行设计时，一般应遵循以下基本原则。
( l )适应塑料的成型工艺性能。
了解塑料的成型工艺性能，如塑料熔体的流动特性，温度、剪切速度对猫度的影响，型腔内的压力周期等，使浇注系统适应于所用塑料的成型特性要求，以保证塑件质量。
( 2 )结合型腔布局考虑。
尽可能保证在同一时间内塑料熔体充满各型腔，为此，尽最采用平衡式布局.以便设置平衡式分流道;型腔布t 和浇口开设部位力求沿模具轴线对称，避免在模具的单面开设浇口，以防止模具承受偏载而产生溢料现象;使型腔及浇注系统在分型面上投影的中心与注射机锁模机构的锁模力作用中心相重合.以使锁模可靠、锁模机构受力均匀;型腔排列尽可能紧凑，以减小模具外形尺寸。
( 3 )热量及压力损失要小。
应该尽量缩短浇注系统的流程，特别是对于较大的模具型腔，增加断面尺寸，尽量减少弯折，控制表面粗糙度。
( 4 )有利于型腔中气体的排出。
浇注系统应能顺利地引导塑料熔体充满型腔的各个角落，使型腔及浇注系统中的气体有序排出，保证在充填过程中不产生紊流，避免因气体积存而引起凹陷、气泡、烧焦等塑件成型缺陷。
( 5 )防止型芯变形和嵌件位移。

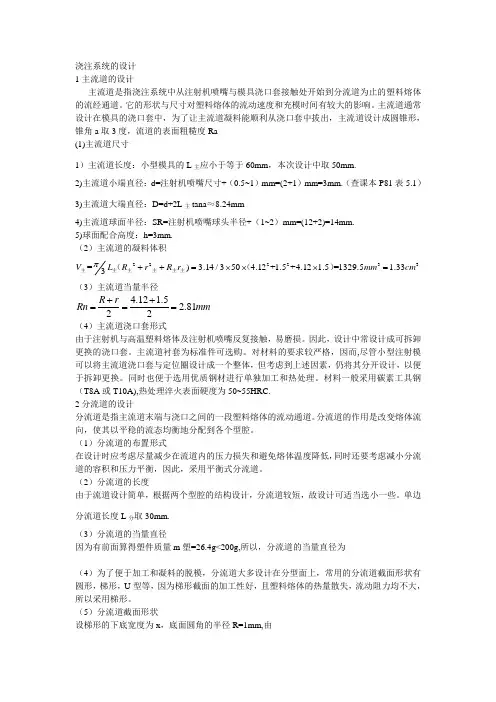

浇注系统的设计1主流道的设计主流道是指浇注系统中从注射机喷嘴与模具浇口套接触处开始到分流道为止的塑料熔体的流经通道。
它的形状与尺寸对塑料熔体的流动速度和充模时间有较大的影响。
主流道通常设计在模具的浇口套中，为了让主流道凝料能顺利从浇口套中拔出，主流道设计成圆锥形，锥角a 取3度，流道的表面粗糙度Ra(1)主流道尺寸1）主流道长度：小型模具的L 主应小于等于60mm ，本次设计中取50mm.2)主流道小端直径：d=注射机喷嘴尺寸+（0.5~1）mm=(2+1）mm=3mm.（查课本P81表5.1）3)主流道大端直径：D=d+2L 主tana ≈8.24mm4)主流道球面半径：SR=注射机喷嘴球头半径+（1~2）mm=(12+2)=14mm.5)球面配合高度：h=3mm.（2）主流道的凝料体积222233=) 3.14/350 4.12+1.5+4.12 1.5=1329.5 1.333V L R r R r mm cm π++=⨯⨯⨯=主主主主主主（（）（3）主流道当量半径4.12 1.5 2.8122R r Rn mm ++===（4）主流道浇口套形式由于注射机与高温塑料熔体及注射机喷嘴反复接触，易磨损。
因此，设计中常设计成可拆卸更换的浇口套。
主流道衬套为标准件可选购。
对材料的要求较严格，因而,尽管小型注射模可以将主流道浇口套与定位圈设计成一个整体，但考虑到上述因素，仍将其分开设计，以便于拆卸更换。
同时也便于选用优质钢材进行单独加工和热处理。
材料一般采用碳素工具钢（T8A 或T10A),热处理淬火表面硬度为50~55HRC.2分流道的设计分流道是指主流道末端与浇口之间的一段塑料熔体的流动通道。
分流道的作用是改变熔体流向，使其以平稳的流态均衡地分配到各个型腔。
（1）分流道的布置形式在设计时应考虑尽量减少在流道内的压力损失和避免熔体温度降低，同时还要考虑减小分流道的容积和压力平衡，因此，采用平衡式分流道。
