PCB工艺流程(精)

pcb加工工艺流程PCB加工工艺流程。

PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，是各种电子设备中不可或缺的一部分。

PCB加工工艺流程是指将设计好的电路图转化为实际可用的PCB板的过程，包括原材料准备、图纸制作、印刷、蚀刻、钻孔、组装等多个环节。

下面将详细介绍PCB加工的工艺流程。

首先，原材料准备是PCB加工的第一步。

原材料主要包括基板、铜箔、耐热胶带、光敏胶、化学药品等。

基板是PCB的基础材料，铜箔用于制作导电层，耐热胶带用于保护PCB板，光敏胶用于制作PCB的图案，化学药品用于蚀刻和清洗。

这些原材料的质量和准备工作的精细程度直接影响到PCB加工的质量和成本。

其次，图纸制作是PCB加工的关键环节。

图纸制作包括电路图设计和PCB板图纸设计两个部分。

电路图设计需要根据电子设备的功能需求，设计出合理的电路连接方式和元器件布局。

而PCB板图纸设计则需要将电路图转化为PCB板上的导线和元器件布局，同时考虑PCB板的尺寸和外形。

图纸设计的质量直接影响到PCB板的性能和可靠性。

接下来是印刷和蚀刻。

印刷是将光敏胶涂覆在基板上，然后利用光刻技术将图纸上的图案转移到基板上。

蚀刻是利用化学药品将未覆盖光敏胶的铜箔蚀刻掉，形成导线和元器件的焊盘。

印刷和蚀刻需要严格控制时间、温度和光照强度，以保证PCB板上的图案和导线的精度和清晰度。

然后是钻孔。

钻孔是将PCB板上的元器件焊盘连接起来，需要使用高速钻床和合适的钻头。

钻孔的位置和直径需要与元器件的引脚尺寸和间距相匹配，以确保元器件的安装和连接质量。

最后是组装。

组装是将元器件焊接到PCB板上，并进行测试和调试。

组装需要严格按照元器件的规格和焊接工艺要求进行，以确保PCB板的可靠性和稳定性。

总之，PCB加工工艺流程是一个复杂而精细的过程，需要严格控制每个环节的质量和工艺要求。

只有这样，才能生产出性能稳定、质量可靠的PCB板，满足各种电子设备的需求。

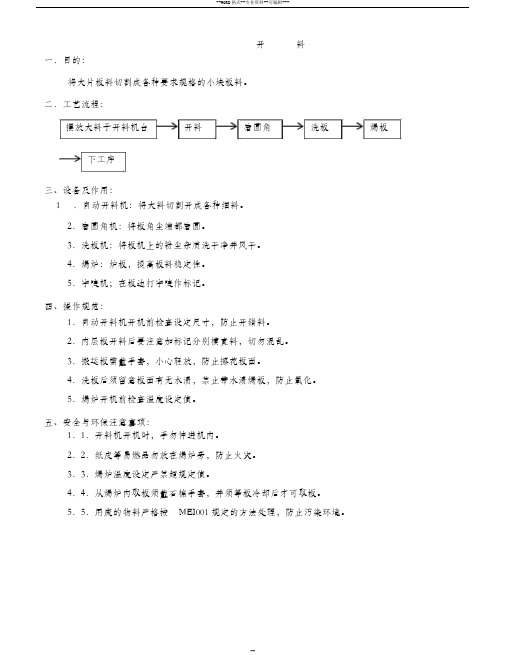

开料一．目的：将大片板料切割成各种要求规格的小块板料。

二．工艺流程：摆放大料于开料机台开料磨圆角洗板焗板下工序三、设备及作用：1．自动开料机：将大料切割开成各种细料。

2．磨圆角机：将板角尘端都磨圆。

3．洗板机：将板机上的粉尘杂质洗干净并风干。

4．焗炉：炉板，提高板料稳定性。

5．字唛机；在板边打字唛作标记。

四、操作规范：1．自动开料机开机前检查设定尺寸，防止开错料。

2．内层板开料后要注意加标记分别横直料，切勿混乱。

3．搬运板需戴手套，小心轻放，防止擦花板面。

4．洗板后须留意板面有无水渍，禁止带水渍焗板，防止氧化。

5．焗炉开机前检查温度设定值。

五、安全与环保注意事项：1．1．开料机开机时，手勿伸进机内。

2．2．纸皮等易燃品勿放在焗炉旁，防止火灾。

3．3．焗炉温度设定严禁超规定值。

4．4．从焗炉内取板须戴石棉手套，并须等板冷却后才可取板。

5．5．用废的物料严格按MEI001规定的方法处理，防止污染环境。

内层干菲林一、一、原理在板面铜箔上贴上一层感光材料（感光油或干膜），然后通过黑菲林进行对位曝光，显影后形成线路图形。

二、二、工艺流程图：化学清洗辘感光油或干膜有缺陷板褪膜返洗OK曝光显影蚀刻褪膜PE 机啤孔下工序三、化学清洗1. 1. 设备：化学清洗机2. 2. 作用： a. 除去 Cu表面的氧化物、垃圾等；b.粗化 Cu表面，增强 Cu表面与感光油或干膜之间的结合力。

3. 3. 流程图：除油水洗微蚀高压水洗循环水洗吸水强风吹干热风干4. 4. 检测洗板效果的方法：a. a. 水膜试验，要求≥ 30s5. 5. 影响洗板效板的因素：除油速度、除油剂浓度、微蚀温度、总酸度、 Cu2+浓度、压力、速度6. 6. 易产生的缺陷：开路（清洗效果不好导致甩菲林），短路（清洁不净产生垃圾）。

四、辘干膜1. 1. 设备：手动辘膜机2. 2. 作用：在铜板表面上贴上一层感光材料（干膜）；3. 3. 影响贴膜效果的主要因素：温度、压力、速度；4. 4. 贴膜易产生的缺陷：内短（菲林碎导致 Cu点）、内开（甩菲林导致少 Cu）；五、辘感光油1. 1. 设备：辘感光油机、自动粘尘机；2. 2. 作用：在已清洗好的铜面上辘上一层感光材料（感光油）；3. 3. 流程：粘尘辘感光油焗板冷却出板4. 4. 影响因素：感光油粘度、速度；焗板温度、速度。
