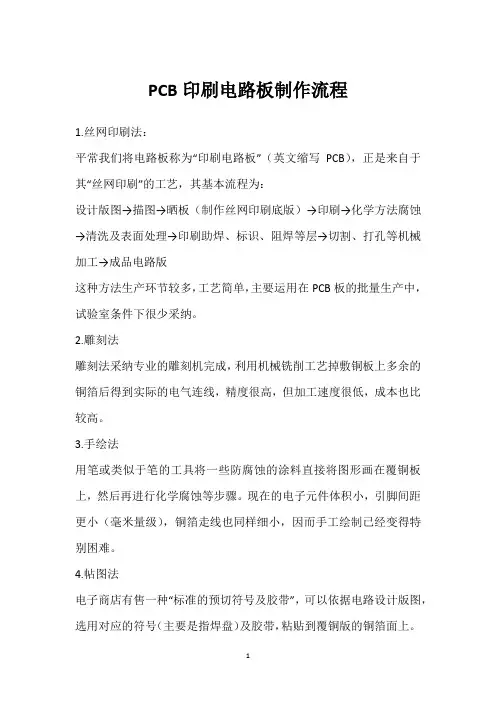

PCB印刷电路板制作流程1.丝网印刷法：平常我们将电路板称为“印刷电路板”（英文缩写PCB），正是来自于其“丝网印刷”的工艺，其基本流程为：设计版图→描图→晒板（制作丝网印刷底版）→印刷→化学方法腐蚀→清洗及表面处理→印刷助焊、标识、阻焊等层→切割、打孔等机械加工→成品电路版这种方法生产环节较多，工艺简单，主要运用在PCB板的批量生产中，试验室条件下很少采纳。
2.雕刻法雕刻法采纳专业的雕刻机完成，利用机械铣削工艺掉敷铜板上多余的铜箔后得到实际的电气连线，精度很高，但加工速度很低，成本也比较高。
3.手绘法用笔或类似于笔的工具将一些防腐蚀的涂料直接将图形画在覆铜板上，然后再进行化学腐蚀等步骤。
现在的电子元件体积小，引脚间距更小（毫米量级），铜箔走线也同样细小，因而手工绘制已经变得特别困难。
4.帖图法电子商店有售一种“标准的预切符号及胶带”，可以依据电路设计版图，选用对应的符号（主要是指焊盘）及胶带，粘贴到覆铜版的铜箔面上。
用软一点的小锤,如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。
重点敲击线条转弯处、搭接处。
天冷时，可以好用取暖器使表面加温以加强粘连效果。
张贴好后就可以进行腐蚀。
5.使用预涂布感光敷铜板使用一种专用的覆铜板，其铜箔表面预先涂布了一层感光胶材料，故称为“预涂布感光敷铜板”，也叫“感光板”。
制作方法如下：将电脑画好的PCB图，根据1:1比例打印为黑白图形。
取一块与图纸大小相当的光敏板，撕去爱护膜。
用玻璃板或塑料透亮板把图纸与光敏PCB板压紧，在紫外线曝光机下曝光1-5分钟后，用显影药1:20配水进行显影，当曝光部分（不需要的敷铜皮）完全暴露出来时，用水冲净,即可用三氯化铁进行腐蚀了。
操作娴熟后，可制出精度达0.1mm的走线。
目前市售的“预涂布感光敷铜板”价格还比较高。
6.热转印法将用电脑制作好的印制电路板图形，通过激光打印机打印在经过特别处理的专用热转印纸上，激光打印机的“碳粉”是含磁性物质的黑色塑料微粒。

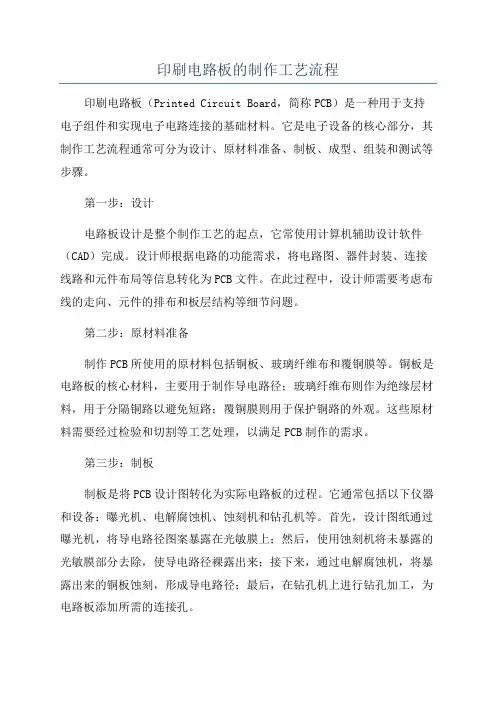

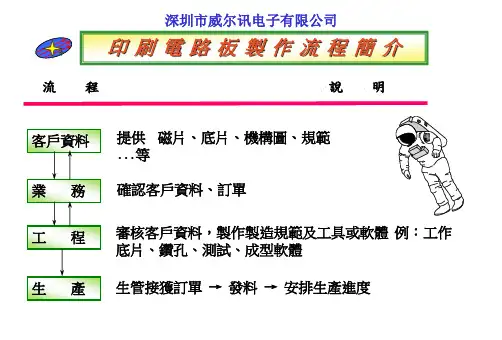

印刷电路板的制作工艺流程印刷电路板（Printed Circuit Board，简称PCB）是一种用于支持电子组件和实现电子电路连接的基础材料。
它是电子设备的核心部分，其制作工艺流程通常可分为设计、原材料准备、制板、成型、组装和测试等步骤。
第一步：设计电路板设计是整个制作工艺的起点，它常使用计算机辅助设计软件（CAD）完成。
设计师根据电路的功能需求，将电路图、器件封装、连接线路和元件布局等信息转化为PCB文件。
在此过程中，设计师需要考虑布线的走向、元件的排布和板层结构等细节问题。
第二步：原材料准备制作PCB所使用的原材料包括铜板、玻璃纤维布和覆铜膜等。
铜板是电路板的核心材料，主要用于制作导电路径；玻璃纤维布则作为绝缘层材料，用于分隔铜路以避免短路；覆铜膜则用于保护铜路的外观。
这些原材料需要经过检验和切割等工艺处理，以满足PCB制作的需求。
第三步：制板制板是将PCB设计图转化为实际电路板的过程。
它通常包括以下仪器和设备：曝光机、电解腐蚀机、蚀刻机和钻孔机等。
首先，设计图纸通过曝光机，将导电路径图案暴露在光敏膜上；然后，使用蚀刻机将未暴露的光敏膜部分去除，使导电路径裸露出来；接下来，通过电解腐蚀机，将暴露出来的铜板蚀刻，形成导电路径；最后，在钻孔机上进行钻孔加工，为电路板添加所需的连接孔。
第四步：成型成型是指将制板后的原材料进行加工处理，以达到预定的目标。
此过程通常包括以下步骤：去除残留的铜箔，做表面平滑处理、保护覆铜膜和类似的操作。
最后，进行电镀处理，增强电路板的耐用性和导电性。
第五步：组装组装是将PCB与其他电子元件进行连接的过程。
首先，在PCB上进行元件焊接，将元件的引脚通过烙铁或热风枪与PCB上的焊盘焊接。
然后，检查焊点的质量和连接的准确性，确保没有虚焊、冷焊等问题。
最后，进行机械固定和电路板的封装，以确保电子元件的稳定性和安全性。
第六步：测试在电路板制作完成后，需要进行测试来确保其正常工作。

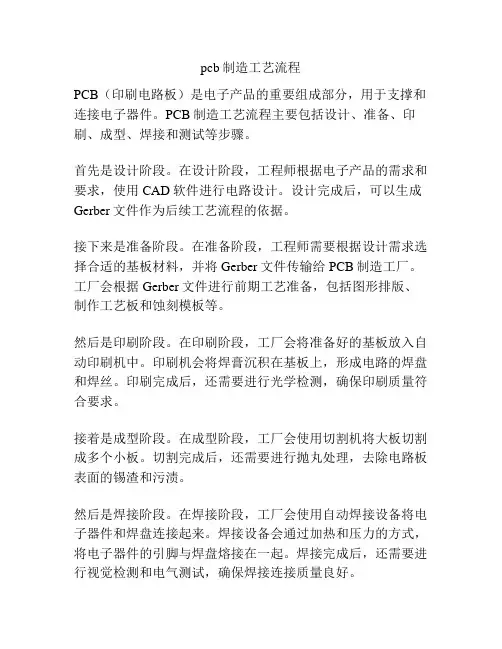

pcb制造工艺流程PCB（印刷电路板）是电子产品的重要组成部分，用于支撑和连接电子器件。
PCB制造工艺流程主要包括设计、准备、印刷、成型、焊接和测试等步骤。
首先是设计阶段。
在设计阶段，工程师根据电子产品的需求和要求，使用CAD软件进行电路设计。
设计完成后，可以生成Gerber文件作为后续工艺流程的依据。
接下来是准备阶段。
在准备阶段，工程师需要根据设计需求选择合适的基板材料，并将Gerber文件传输给PCB制造工厂。
工厂会根据Gerber文件进行前期工艺准备，包括图形排版、制作工艺板和蚀刻模板等。
然后是印刷阶段。
在印刷阶段，工厂会将准备好的基板放入自动印刷机中。
印刷机会将焊膏沉积在基板上，形成电路的焊盘和焊丝。
印刷完成后，还需要进行光学检测，确保印刷质量符合要求。
接着是成型阶段。
在成型阶段，工厂会使用切割机将大板切割成多个小板。
切割完成后，还需要进行抛丸处理，去除电路板表面的锡渣和污渍。
然后是焊接阶段。
在焊接阶段，工厂会使用自动焊接设备将电子器件和焊盘连接起来。
焊接设备会通过加热和压力的方式，将电子器件的引脚与焊盘熔接在一起。
焊接完成后，还需要进行视觉检测和电气测试，确保焊接连接质量良好。
最后是测试阶段。
在测试阶段，工厂会进行网络测试和功能测试。
网络测试用于检测电路板的连通性和板间短路情况；功能测试则会检测电子产品的各项功能是否正常。
测试完成后，可以标注电路板的序列号和批次号，并进行包装。
总结来说，PCB制造工艺流程包括设计、准备、印刷、成型、焊接和测试等步骤。
通过这些步骤，工厂能够制造出质量可靠的印刷电路板，满足电子产品的需求。
随着科技的不断进步，PCB制造工艺也在不断改进和创新，以提供更好的性能和更高的可靠性。

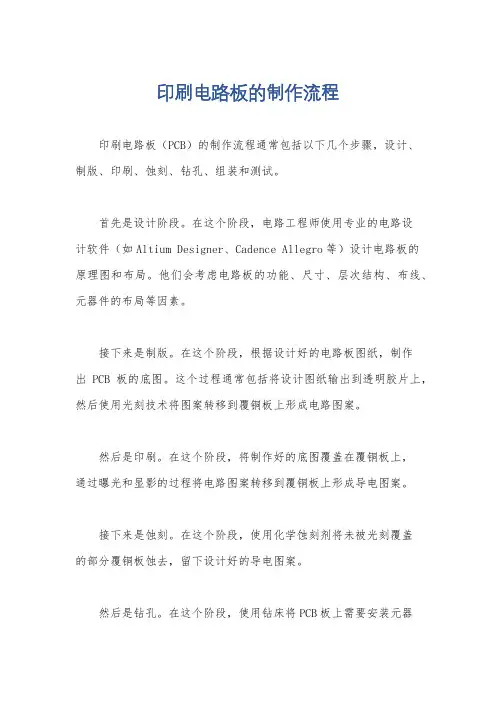

印刷电路板的制作流程
印刷电路板（PCB）的制作流程通常包括以下几个步骤，设计、
制版、印刷、蚀刻、钻孔、组装和测试。
首先是设计阶段。
在这个阶段，电路工程师使用专业的电路设
计软件（如Altium Designer、Cadence Allegro等）设计电路板的
原理图和布局。
他们会考虑电路板的功能、尺寸、层次结构、布线、元器件的布局等因素。
接下来是制版。
在这个阶段，根据设计好的电路板图纸，制作
出PCB板的底图。
这个过程通常包括将设计图纸输出到透明胶片上，然后使用光刻技术将图案转移到覆铜板上形成电路图案。
然后是印刷。
在这个阶段，将制作好的底图覆盖在覆铜板上，
通过曝光和显影的过程将电路图案转移到覆铜板上形成导电图案。
接下来是蚀刻。
在这个阶段，使用化学蚀刻剂将未被光刻覆盖
的部分覆铜板蚀去，留下设计好的导电图案。
然后是钻孔。
在这个阶段，使用钻床将PCB板上需要安装元器
件的位置钻孔，以便后续的元器件安装。
接着是组装。
在这个阶段，将元器件焊接到PCB板上的位置，形成最终的电路连接。
最后是测试。
在这个阶段，对组装好的电路板进行功能测试和可靠性测试，确保电路板的正常工作。
总的来说，印刷电路板的制作流程涉及到设计、制版、印刷、蚀刻、钻孔、组装和测试等多个环节，需要经过严格的工艺流程和质量控制，以确保最终的电路板符合设计要求并能正常工作。

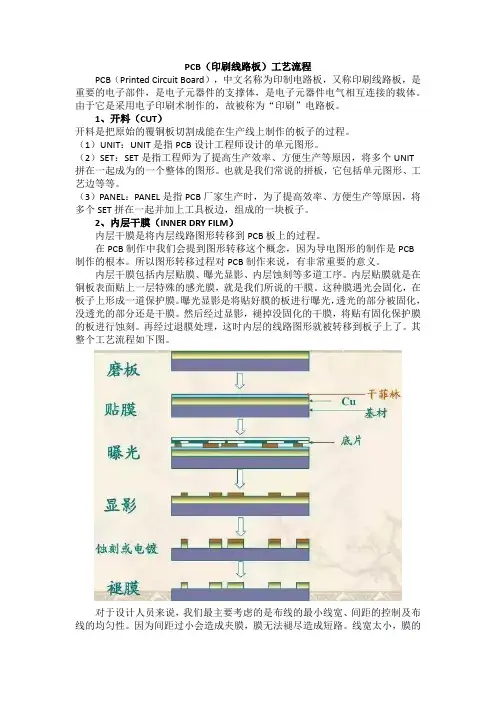

PCB（印刷线路板）工艺流程PCB（Printed Circuit Board），中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气相互连接的载体。
由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
1、开料（CUT）开料是把原始的覆铜板切割成能在生产线上制作的板子的过程。
（1）UNIT：UNIT是指PCB设计工程师设计的单元图形。
（2）SET：SET是指工程师为了提高生产效率、方便生产等原因，将多个UNIT拼在一起成为的一个整体的图形。
也就是我们常说的拼板，它包括单元图形、工艺边等等。
（3）PANEL：PANEL是指PCB厂家生产时，为了提高效率、方便生产等原因，将多个SET拼在一起并加上工具板边，组成的一块板子。
2、内层干膜（INNER DRY FILM）内层干膜是将内层线路图形转移到PCB板上的过程。
在PCB制作中我们会提到图形转移这个概念，因为导电图形的制作是PCB制作的根本。
所以图形转移过程对PCB制作来说，有非常重要的意义。
内层干膜包括内层贴膜、曝光显影、内层蚀刻等多道工序。
内层贴膜就是在铜板表面贴上一层特殊的感光膜，就是我们所说的干膜。
这种膜遇光会固化，在板子上形成一道保护膜。
曝光显影是将贴好膜的板进行曝光，透光的部分被固化，没透光的部分还是干膜。
然后经过显影，褪掉没固化的干膜，将贴有固化保护膜的板进行蚀刻。
再经过退膜处理，这时内层的线路图形就被转移到板子上了。
其整个工艺流程如下图。
对于设计人员来说，我们最主要考虑的是布线的最小线宽、间距的控制及布线的均匀性。
因为间距过小会造成夹膜，膜无法褪尽造成短路。
线宽太小，膜的附着力不足，造成线路开路。
所以电路设计时的安全间距（包括线与线、线与焊盘、焊盘与焊盘、线与铜面等），都必须考虑生产时的安全间距。
（1）前处理：磨板磨板的主要作用：基本前处理主要是解决表面清洁度和表面粗糙度的问题。
去除氧化，增加铜面粗糙度，便于菲林附着在铜面上。

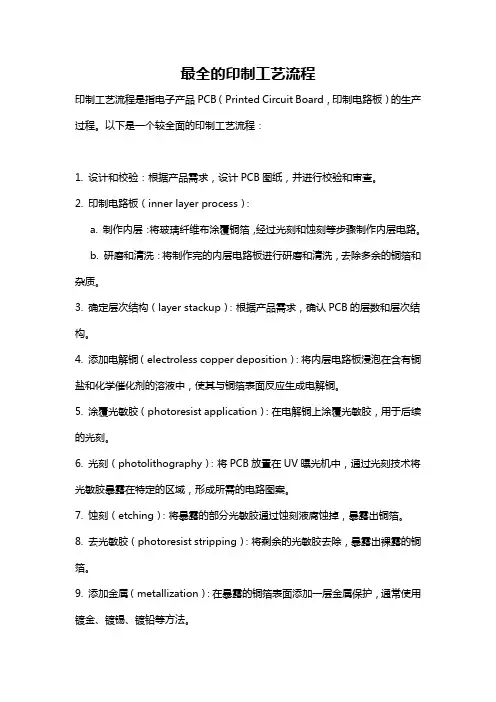

最全的印制工艺流程印制工艺流程是指电子产品PCB（Printed Circuit Board，印制电路板）的生产过程。
以下是一个较全面的印制工艺流程：1. 设计和校验：根据产品需求，设计PCB图纸，并进行校验和审查。
2. 印制电路板（inner layer process）：a. 制作内层：将玻璃纤维布涂覆铜箔，经过光刻和蚀刻等步骤制作内层电路。
b. 研磨和清洗：将制作完的内层电路板进行研磨和清洗，去除多余的铜箔和杂质。
3. 确定层次结构（layer stackup）：根据产品需求，确认PCB的层数和层次结构。
4. 添加电解铜（electroless copper deposition）：将内层电路板浸泡在含有铜盐和化学催化剂的溶液中，使其与铜箔表面反应生成电解铜。
5. 涂覆光敏胶（photoresist application）：在电解铜上涂覆光敏胶，用于后续的光刻。
6. 光刻（photolithography）：将PCB放置在UV曝光机中，通过光刻技术将光敏胶暴露在特定的区域，形成所需的电路图案。
7. 蚀刻（etching）：将暴露的部分光敏胶通过蚀刻液腐蚀掉，暴露出铜箔。
8. 去光敏胶（photoresist stripping）：将剩余的光敏胶去除，暴露出裸露的铜箔。
9. 添加金属（metallization）：在暴露的铜箔表面添加一层金属保护，通常使用镀金、镀锡、镀铅等方法。
10. 添加覆铜膜（outer layer process）：将外层铜箔通过热压贴合或化学镀铜的方式固定在内层上。
11. 图案印刷（silk screening）：在PCB表面印刷所需文字、图案和标识。
12. 钻孔（drilling）：在PCB上钻孔，用于安装元件和进行连线。
13. 表面处理（surface finish）：对PCB表面进行处理，提供良好的焊接性能和耐腐蚀能力，常见的方法有HASL（Hot Air Solder Leveling），ENIG （Electroless Nickel Immersion Gold），OSP（Organic Solderability Preservative）等。
印刷电路板的制作工艺流程简介摘要印刷电路板（Printed Circuit Board，简称PCB）是现代电子设备中不可或缺的组成部分。
本文将简要介绍PCB的制作工艺流程，包括设计、制版、成型、钻孔、镀金、印刷及组装等环节。
1. 设计PCB设计是制作工艺流程的第一步，其中包括电路原理图的绘制、元器件的布局和走线的规划等。
设计人员需要使用专业的PCB设计软件，如Altium Designer、Eagle等，进行电路布局和布线。
2. 制版制版是将设计好的PCB图像转移到薄铜层上的过程。
首先，利用光敏胶涂覆在铜层上，然后将已制作好的胶片放置在光敏胶上，经过曝光和显影处理后，薄铜层上就形成了图案。
接下来，利用酸蚀方法，将除了图案部分以外的铜层去除。
3. 成型在制版完成后，需要对PCB进行成型。
成型主要是通过机械加工或化学腐蚀的方式，将PCB切割成所需的形状和尺寸。
机械加工常用的方法有冲孔和铣削，而化学腐蚀则采用腐蚀液将非制作区域溶解掉。
4. 钻孔钻孔是为了在PCB上打孔，以便安装和连接元器件。
通常使用数控钻床进行钻孔加工，根据设计要求在PCB上钻出所需大小和位置的孔洞。
5. 镀金为了提高PCB的导电性和防止氧化，需要对PCB进行镀金处理。
首先，在PCB的铜层上涂覆一层特殊化学物质，然后通过电解的方式，将金属颗粒镀到铜层表面。
镀金不仅可以提高PCB的导电性，还可以增加PCB的耐腐蚀性。
6. 印刷印刷是将PCB上的文字、标志和图形印刷到表面的一个重要步骤。
印刷常用的方法有丝网印刷和喷墨印刷，其中丝网印刷是最常见的一种方法。
通过在丝网上覆盖一层化学油墨，然后用刮刀将油墨压力施加到PCB上，实现图案的印刷。
7. 组装最后一步是将元器件组装到PCB上。
这需要精确的焊接技术和设备，通常采用SMT（表面贴装技术）或THT（过孔技术）进行元器件的焊接。
组装完成后，还需要进行测试和质量检查，确保PCB的功能正常。
结论PCB的制作工艺流程包括设计、制版、成型、钻孔、镀金、印刷及组装等环节。
印刷电路板（PCB）的制作工艺流程1.设计和原理图绘制：首先进行PCB电路板的设计，绘制出相应的原理图。
在原理图中标注电子元件的符号和相应的连接线路。
2.PCB布局设计：在PCB设计软件中进行PCB布局设计，即将电子元件的位置和连接关系布局在PCB板上。
布局设计要注意元件之间的距离和电路的稳定性，以及电路板的最佳尺寸。
3.简化原理图：将原理图简化成PCB制作时所需的简化图形。
对于大规模电路板制作，原理图中的元件可能会很多，为了方便制作，需要将原理图简化。
4.制作PCB图形：依照布局设计和简化原理图，使用PCB制作软件制作出相应的PCB图形。
PCB图形包括电路板的轨道、焊盘、孔洞等。
5. PCB图形转化：将PCB图形转化为工厂所需的Gerber文件格式，以便于后续制作。
6.制作PCB板材：将制作好的PCB图形文件导入PCB板材生产设备，采用化学法或机械剥离法进行PCB板材的制作，包括涂布、光刻、腐蚀等工序。
制作出带有铜层的PCB板材。
7.穿孔：将PCB板材放入穿孔机中，进行孔洞的加工。
孔洞用于安装元件和实现电路的连接。
8.去除残留铜：使用蚀刻剂或蚀刻机将不需要的铜层去除，保留所需的电路路径。
9.光绘：在PCB板材上进行光绘刻蚀，通过光刻技术，将不需要的金属层去除，形成所需的电路图案。
10.阻焊覆盖：为了保护电路板并提高焊点的电气性能，使用阻焊油或阻焊膜覆盖在电路板上，覆盖不需要焊接的区域。
11.丝印标记：使用丝印机在电路板上进行标记，包括电路板的编号、元件名称、方向等。
12.组件安装：将电子元件按照布局设计的要求，逐个安装在PCB板上，使用焊接技术进行固定。
13.非焊接部分：安装不需要焊接的元件，如电池槽、按键开关等。
14.制作测试夹具：制作出测试夹具，用于对PCB电路板进行功能测试和质量检验。
15.轨道测试：在制作好的PCB电路板上进行轨道测试，检测电路的通断和连接情况。
16.完善和修复：对于测试中发现的问题进行修复和完善，确保PCB电路板的正常工作。
pcb的生产工艺流程PCB（Printed Circuit Board，印刷电路板）的生产工艺流程通常包括以下步骤：1.设计： PCB的制作始于电路板设计。
工程师使用专用的PCB设计软件创建电路布局，包括元件的布局和互连线路。
设计完成后，生成电路板的Gerber文件。
2.材料准备：根据设计要求，选择合适的基板材料，通常是玻璃纤维增强的环氧树脂。
还需要准备铜箔，用于制作电路路径。
3.光刻：将Gerber文件加载到光刻机中，然后通过光刻过程将设计的电路图案转移到光刻膜上。
这些膜被用于将图案转移到铜箔上。
4.腐蚀：使用化学腐蚀剂去除未被光刻覆盖的铜箔，从而形成电路路径。
腐蚀后，剩余的光刻膜会被去除。
5.多层板堆叠：如果需要制作多层PCB，将多个单层PCB堆叠在一起，然后通过热压将它们粘合在一起。
每个层次都包含电路路径。
6.钻孔：使用数控钻床钻孔，以便插入元件和建立互连。
钻孔位置是根据设计要求准确控制的。
7.电镀：将整个电路板暴露在电镀槽中，通过电镀的过程，在铜箔表面形成均匀的金属层，以增加电路路径的导电性。
8.图案化：使用光刻技术将电路板上的不需要的金属部分暴露在化学腐蚀剂中，以去除多余的金属。
这个步骤定义了最终的电路路径。
9.喷墨打印或丝网印刷：为了标记元件安装位置和标志，通常在电路板上进行喷墨打印或丝网印刷。
10.元件安装：使用自动或半自动的贴装机器将电子元件焊接到电路板上，这些元件包括电阻、电容、集成电路等。
11.回流焊接：将电路板传送到回流炉中，以在高温下焊接元件到电路板上，使它们牢固地固定在位。
12.测试和质量控制：对制成的电路板进行功能测试和外观检查，以确保没有短路或故障。
不合格的电路板将被修复或丢弃。
13.涂层保护：根据需要，在电路板上涂覆保护性的防腐层，以增加电路板的耐用性。
14.切割和打孔：使用数控机床将电路板切割成所需的大小，并在边缘打孔以便固定。
15.最终检验：进行最终的功能测试和检查，确保电路板符合规格和质量要求。

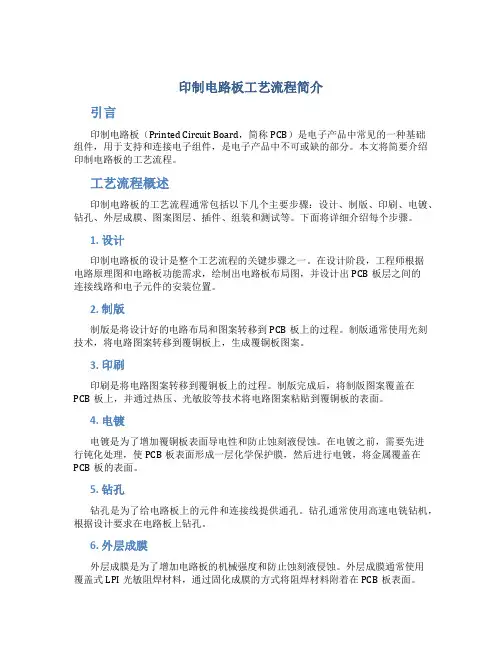

印制电路板工艺流程简介引言印制电路板（Printed Circuit Board，简称PCB）是电子产品中常见的一种基础组件，用于支持和连接电子组件，是电子产品中不可或缺的部分。
本文将简要介绍印制电路板的工艺流程。
工艺流程概述印制电路板的工艺流程通常包括以下几个主要步骤：设计、制版、印刷、电镀、钻孔、外层成膜、图案图层、插件、组装和测试等。
下面将详细介绍每个步骤。
1. 设计印制电路板的设计是整个工艺流程的关键步骤之一。
在设计阶段，工程师根据电路原理图和电路板功能需求，绘制出电路板布局图，并设计出PCB板层之间的连接线路和电子元件的安装位置。
2. 制版制版是将设计好的电路布局和图案转移到PCB板上的过程。
制版通常使用光刻技术，将电路图案转移到覆铜板上，生成覆铜板图案。
3. 印刷印刷是将电路图案转移到覆铜板上的过程。
制版完成后，将制版图案覆盖在PCB板上，并通过热压、光敏胶等技术将电路图案粘贴到覆铜板的表面。
4. 电镀电镀是为了增加覆铜板表面导电性和防止蚀刻液侵蚀。
在电镀之前，需要先进行钝化处理，使PCB板表面形成一层化学保护膜，然后进行电镀，将金属覆盖在PCB板的表面。
5. 钻孔钻孔是为了给电路板上的元件和连接线提供通孔。
钻孔通常使用高速电铣钻机，根据设计要求在电路板上钻孔。
6. 外层成膜外层成膜是为了增加电路板的机械强度和防止蚀刻液侵蚀。
外层成膜通常使用覆盖式LPI光敏阻焊材料，通过固化成膜的方式将阻焊材料附着在PCB板表面。
7. 图案图层图案图层是为了增加电路板的美观和标识。
通过丝网印刷或喷墨印刷的方式，在PCB板上打印图案和文字。
8. 插件插件是将电子元器件安装到电路板上的过程。
将电子元器件焊接到PCB板上，并将插件与PCB板固定，确保电子元器件的正常工作。
9. 组装和测试在插件完成后，进行组装和测试。
组装是将电路板装入到电子产品中的过程，测试是针对电路板进行功能和质量检测的过程。
结论印制电路板工艺流程是一个复杂且精细的流程，涉及到多个步骤和专业的技术知识。
印刷线路板工艺流程1.设计：PCB设计是整个生产流程的第一步。
设计师根据产品需求和电路原理图进行PCB图纸的绘制，包括布局和布线等。
2.材料准备：根据设计需求确定PCB所需材料，包括基材、铜箔、覆盖层等。
基材一般选择玻璃纤维布涂覆环氧树脂制成的复合板，铜箔厚度根据电路需求选择。
此外，还需要准备一些辅助材料，如耐热胶、焊膏等。
3.板材切割：将选好的基材按照要求切割成所需的尺寸。
4.铜箔覆盖：在切割好的基材上，在一侧覆盖铜箔。
这一步可以通过化学或机械方法实现。
化学覆铜将铜箔与基材表面结合在一起。
5.图案合成：将PCB设计图纸通过光学曝光转移到铜箔覆盖的基材上，形成PCB的各个图案。
6.蚀刻：将覆盖了图案的PCB板浸入蚀刻液中，溶解未被保护的部分铜箔。
这一步可以是湿法蚀刻或干法蚀刻。
7.换液：将蚀刻剩余的蚀刻液清洗干净，保证PCB板表面干净。
8.钻孔：使用钻床或钻机在PCB板上钻孔，以便安装元器件。
根据电路的复杂程度和元器件的焊盘类型，钻孔可分为机械钻孔和激光钻孔。
9.表面处理：通过化学方法清洗板面，去除氧化物和污垢，以提高表面粗糙度和耐蚀性。
10.焊接：在PCB板上涂覆焊膏，并将元器件粘贴到相应的位置上。
然后，通过波峰焊接或热风烘焙等方式进行焊接，将元器件焊接到PCB板上。
11.清洗：将已焊接的PCB板进行清洗，去除焊膏残留物和其他杂质。
12.组装：将元器件焊接好的PCB板与其他组件进行组装，如外壳、散热器等。
13.测试：对组装好的电路板进行功能测试和可靠性测试，确保电路的正常工作。
14.包装：对经过测试的电路板进行包装，以便运输和销售。
以上就是印刷线路板的工艺流程，整个过程需要严格执行相关标准和规范，以确保PCB质量和性能的稳定。
随着技术的不断进步，PCB工艺流程也在不断演进，以提高生产效率和产品质量。
PCB制造工艺流程PCB（Printed Circuit Board，印刷电路板）是电子产品中的重要组成部分，主要用于支持电子组件之间的连线与固定。
制造PCB的工艺流程包括原料准备、印刷制作、电镀处理、化学蚀刻、清洗处理、钻孔加工、镀金等步骤。
下面将详细介绍PCB的制造工艺流程。
第一步：原料准备PCB板的主要原料包括玻璃纤维布、铜箔、表面处理剂、热固性环氧树脂等。
在制造开始前，需要准备好这些原料以供后续工艺使用。
第二步：印刷制作在玻璃纤维布上涂覆一层胶漆，然后将铜箔铺在胶漆上，并将其压合成复合板。
接下来，使用特定的光刻胶涂覆表面，并通过掩膜显影技术将所需电路图案留在PCB上。
最后，在设备的控制下，经过高温烘烤，使PCB与铜箔层牢固粘合。
第三步：电镀处理在电荷的作用下，将铜离子沉积在PCB插入设备中的铜箔上，使其增厚。
这个电镀层起到连接电路的作用，并提供电子元件接触的基础。
第四步：化学蚀刻使用化学蚀刻液来清除多余的铜箔，使纸浆板上只剩下需要的电路线。
而覆盖了光刻胶的部分则不受影响，形成所需的电路图案。
第五步：清洗处理将蚀刻后的PCB板放入清洗槽中进行清洁处理，以去除残留的光刻胶及化学蚀刻液。
清洗完成后，将板材经过烘烤处理以去除水分。
第六步：钻孔加工在PCB板上使用数控钻床进行钻孔加工，以形成电子元件插入的孔位。
同时，需要根据电路图纸上的规格进行定位，确保孔位的准确性。
第七步：镀金在钻孔后，需要给PCB板的插孔和焊盘镀金。
这是为了提高插头与插座的接触性能，避免氧化等问题。
镀金可以采用化学镀金或电镀金等不同技术。
以上就是PCB制造的主要工艺流程。
在实际制造过程中，还需要进行多次的检测与质量控制，以确保PCB产品的质量稳定可靠。
尽管PCB制造工艺流程较为复杂，但借助先进的设备与技术，可以高效地完成PCB的制造。
PCB作为电子产品的核心组件之一，其质量和稳定性对整个产品的正常运行具有重要影响。
因此，在PCB制造过程中，各个步骤都需要严格把控，确保产品能够完美地满足设计要求。
pcb板工艺流程《pcb板工艺流程》PCB（Printed Circuit Board）即印刷电路板，是电子元器件的重要载体。
在PCB制造过程中，需要经过一系列工艺流程来完成板材的加工和元器件的焊接，保证PCB的质量和性能。
下面将介绍常见的PCB板工艺流程。
1. 原材料准备：PCB的制作需要用到玻璃纤维布、铜箔、胶粘剂等原材料，而玻璃纤维布和铜箔的质量直接影响到PCB 的性能和稳定性。
因此，原材料的准备是PCB板工艺流程中的第一步。
2. 板材切割：原材料准备好后，需要将玻璃纤维布和铜箔进行精确的切割，以满足PCB板的设计要求和尺寸要求。
3. 阴阳图形制作：PCB板的生产需要根据设计图纸制作阴阳图形，以用于光刻和蚀刻过程。
这一步需要严格的工艺和设备来保证图形的准确性和清晰度。
4. 光刻，蚀刻和刨铜：光刻是将图形投射到板材上，形成光阻层；蚀刻是去除不需要的铜箔；而刨铜是在蚀刻后进行铜箔的修整和平整处理。
这三个步骤是PCB板工艺流程中的重要环节，直接影响到PCB板的质量和线路的精度。
5. 穿孔和化学镀铜：要完成PCB板的导通，需要进行穿孔处理，并通过化学方法对穿孔处进行镀铜处理，以确保导线通畅和稳定。
6. 图形化焊膜：图形化焊膜是在PCB板上加工焊盘和阻焊油，以便进行元器件的焊接和保护。
7. 最终检测和包装：经过以上的工艺流程后，需要对PCB板进行最终的检测和包装工作，确保产品的质量和完整性。
通过以上工艺流程，PCB板得以完整制作完成。
这些工艺流程都需要具备专业的设备和技术，以保证PCB板的质量和性能。
同时，不同的PCB板可能会有一些特殊的工艺要求，因此制作过程会根据具体需求进行相应的调整和改进。
pcb工艺流程PCB工艺流程是指将印刷电路板（PCB）从原材料到最终成品的过程。
下面是一个简单的PCB工艺流程的介绍：1. 原材料准备：首先需要准备PCB的原材料，包括基板（通常是纸质板或玻璃纤维板）、铜箔、覆盖层和蚀刻剂等。
2. 制版：将设计好的电路图纸按照一定的比例制作成模板。
模板通常是透明的，可以将模板放在基板上，通过曝光和显影的工艺来生成蚀刻图案。
3. 蚀刻：将制作好的蚀刻图案覆盖在基板上，然后使用化学溶液来腐蚀或移除不需要的铜箔。
蚀刻后，将得到带有电路线路的基板。
4. 检查：蚀刻完毕后，需要对基板进行检查，以确保没有漏刻、断路等问题。
常用的检查方法包括目视检查和使用显微镜检查。
5. 高温处理：将经过蚀刻和检查的基板放入高温炉中，使其产生极高的温度，以去除污染物和提高电路线路的导电性能。
6. 电镀：在高温处理后，基板需要进行电镀处理。
这个工艺的目的是使电路线路表面生长出一层薄薄的金属，如镍和金，以提高导电性能和防止腐蚀。
7. 热腾挪：电镀完成后，需要将不需要的金属覆盖层去除，这个过程称为热腾挪。
通常使用化学腐蚀液来去除覆盖层。
8. 焊接：在PCB工艺流程中，焊接是非常重要的一步。
它将组件与电路板连接在一起，确保信号传输的稳定性。
常用的焊接方法有手工焊接、波峰焊接和流水线自动焊接。
9. 测试：在PCB工艺流程的最后，需要对已焊接的电路板进行测试。
常用的测试方法包括可视测试、耐压测试和功能性测试等。
10. 包装和交付：最后一步是将已经通过测试的电路板进行包装，并准备好交付给客户。
上述是一个简单的PCB工艺流程的介绍，具体的流程和工艺可能会因为不同的制造商和产品有所不同，但总体上是相似的。
PCB生产工艺流程PCB（Printed Circuit Board），即印刷电路板，是一种用于连接和支持电子元件的电路板。
在电子制造业中，PCB生产工艺流程是非常重要的，决定了PCB的质量和可靠性。
下面将详细介绍PCB生产工艺流程。
1.原材料准备：2.毛胚制备：毛胚制备是PCB生产的核心步骤，包括蚀刻、覆铜、打孔等工艺。
（1）蚀刻：将覆铜层保护膜部分剥离，然后将空白部分蚀刻掉，形成电路板的形状和线路。
（2）覆铜：将覆铜液均匀涂布在基板表面，使得基板表面形成一层铜箔，用于导电。
（3）打孔：根据设计要求，在基板上打孔，以便进行电子元件的连接。
3.图案制作：图案制作是指将电路设计图案转移到PCB板上，包括图案制作光阻、曝光、显影等步骤。
（1）图案制作光阻：将光敏涂料（光阻剂）涂覆在PCB板上，然后通过加热或暴露于紫外线下，使涂层固化。
（2）曝光：将电路设计图案通过连续曝光到光阻层上，形成与电路板设计图案相同的光刻图案。
（3）显影：用显影剂去除未固化的光刻图案。
4.蚀刻：蚀刻是将未被光刻图案遮蔽的铜箔部分蚀刻掉，形成电路板的导线和连接孔。
5.镀金：镀金是为了提高PCB板的导电性和耐腐蚀性，使得PCB板更加稳定和可靠。
常用的镀金方法有化学镀金、电镀镀金和电镀锡等。
6.排钻：排钻是用机器将电路板上的孔进行排列和钻孔，以便电子元件的安装和焊接。
7.焊盘沉镀：焊盘沉镀是为了提高焊接连接性能，保证电子元件的焊接质量。
通常采用热浸镀锡或喷锡等方法。
8.控制板外层：将两块PCB板层叠在一起，通过压力和温度将其压合在一起。
9.修边：通过机器将PCB板修边成所需的形状和尺寸。
10.印刷标识：11.成品检验：对PCB板进行检验，包括外观检查、尺寸检查、电气性能测试等。
12.包装和出货：将通过检验的PCB板进行包装，并按照要求进行分拣和出货。
以上是PCB生产工艺的主要流程，每个步骤都需要严格控制和操作，以保证PCB板的质量和可靠性。
印制电路板制作工艺的简介根据电子产品制作的需要，通常有单面印制电路板、双面印制电路板和多面印制电路板。
不同印制板具有不同的工艺流程。
这里主要介绍的是最常用的单、双面印制板的工艺流程。
1、单面印制板的生产流程单面印制板的生产流程为：覆铜板下料→表面去油处理→上胶→曝光→成形→表面涂覆→涂助焊剂→检验。
单面板的生产工艺简单，质量易于保证。
2.双面印制板的生产流程双面印制板的生产流程为：下料→钻孔→化学沉铜→擦去表面沉铜→电镀铜加厚→贴干膜→图形转移→二次电镀加厚→镀铅锡合金→去保护膜→涂覆金属→成形→热烙→印制阻焊剂与文字符号→检验。
双面板与单面板的主要区别在于增加了孔金属化工艺，孔金属化工艺有助于实现两面印制电路的电气连接。
由于孔金属化的工艺方法较多，双面板的制作工艺也有多种方法。
其中较为先进的方法是采用先腐蚀后电镀的图形电镀法。
由于双面印制板应用得比较普遍。
下面将双面印制板的生产工艺逐一予以介绍。
3、双面印制板的主要生产工艺（1）选材选材是指根据不同的需要选择不同材料、不同厚度的覆铜板。
（2）下料下料是按照所需要的印制电路板的大小，将覆铜板切割成所需要的大小。
（3）钻孔通常是根据PCB印制电路板的要求。
用相应的小型数控机床来“钻孔”。
钻孔前先对覆铜板进行定位，然后用数控机床根据事先设计好的位置对覆铜板进行打孔。
（4）孔壁镀铜（孔金属化）钻完孔后，要对孔壁进行镀铜，也称为“孔金属化”。
孔金属化是连接双面板两面导电图形的可靠方法，该方法将铜沉积在贯通两面导线或焊盘的孔壁上，使原来非金属的孔壁金属化。
金属化的孔称为金属化孔。
在双面和多层印制电路板的制造过程中，孔金属化是一道必不可少的工序。
（5）贴感光膜化学沉铜后，要把照相底片或光绘片上的图形转印到覆铜板上，为此，应先在覆铜板上贴一层感光胶膜，即“贴膜”。
目前的感光胶基本都是液体，俗称“湿膜”，上感光胶的方法有离心式甩胶、手工涂覆、滚涂、浸蘸、喷涂等。
