CASS地物符号代码表 (2)

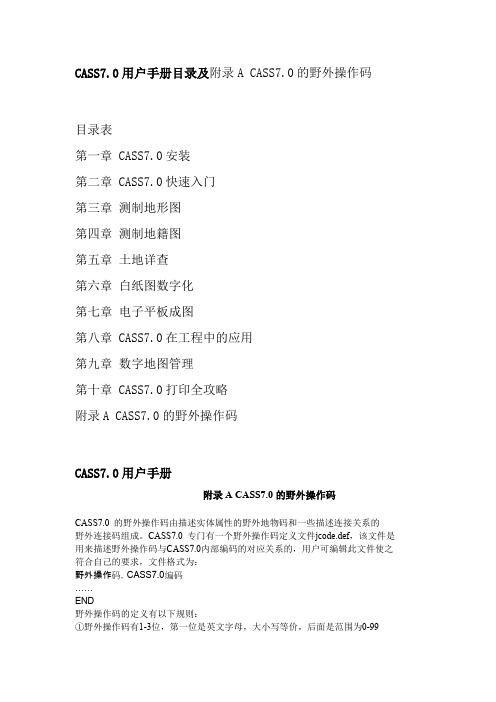

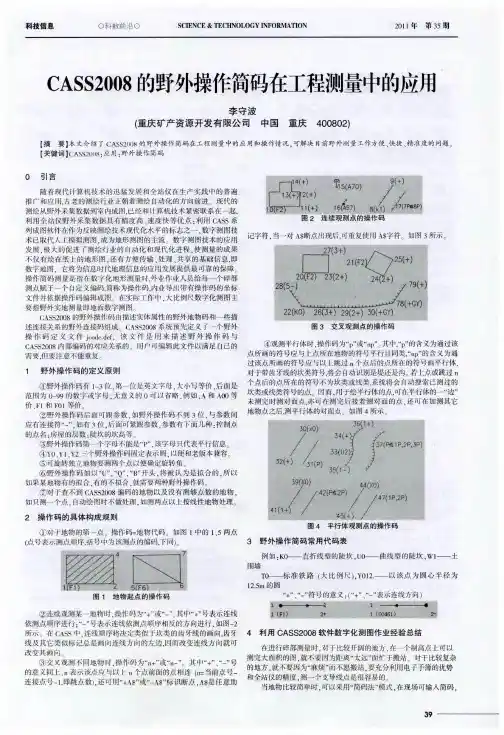

野外操作码表D-1 线面状地物符号代码表例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆表D-2 点状地物符号代码表表D-3 描述连接关系的符号的含义“+”、“-”符号的意义：（“+”、“-”表示连线方向） 12 1 2 1（F1） 2+ 1（F1） 2- 操作码的具体构成规则如下：1．对于地物的第一点，操作码=地物代码。

如图D-1中的1、5两点(点号表示测点顺序,括号中为该测点的编码,下同)。

图D-1 地物起点的操作码2．连续观测某一地物时，操作码为“+”或“-”。

其中“+”号表示连线依测点顺序进行；“-”号表示连线依测点顺序相反的方向进行，如图D-2所示。

在CASS中，连线顺序将决定类似于坎类的齿牙线的画向,齿牙线及其它类似标记总是画向连线方向的左边,因而改变连线方向就可改变其画向。

图D-2 连续观测点的操作码3．交叉观测不同地物时，操作码为“n+”或“n-”。

其中“+”、“-”号的意义同上，n表示该点应与以上n个点前面的点相连(n=当前点号-连接点号-1,即跳点数)，还可用“+A＄”或“-A＄”标识断点，A＄是任意助记字符，当一对A ＄断点出现后,可重复使用A＄字符。

如图D-3所示。

图D-3 交叉观测点的操作码4．观测平行体时，操作码为“p”或“np”。

其中,“p”的含义为通过该点所画的符号应与上点所在地物的符号平行且同类,“np”的含义为通过该点所画的符号应与以上跳过n个点后的点所在的符号画平行体,对于带齿牙线的坎类符号,将会自动识别是堤还是沟。

若上点或跳过n个点后的点所在的符号不为坎类或线类,系统将会自动搜索已测过的坎类或线类符号的点。

因而，用于绘平行体的点,可在平行体的一“边”未测完时测对面点,亦可在测完后接着测对面的点，还可在加测其它地物点之后,测平行体的对面点。

如图D-4所示。

图D-4 平行体观测点的操作码。

DD——通用绘图命令 D——绘制电力线
V——查看实体属性 I——绘制道路S——加入实体属性 N——批量拟合复制线F——图形复制 O ——批量修改复合线高RR——符合重新生成 WW——批量改变复合线高H ——线性转换 Y——复合线上加点KK——查询坎坷 J——复合线连接X ——多功能复合线 Q——直角纠正B——自由连线 A——画弧
AA ——给实体加地物名 C ——画圆T ——注记文字 CP——拷贝
FF ——绘制多点房屋 E ——删除SS ——绘制四点房屋
L——画直线
W ——绘制围墙
PL——画复合线
K ——绘制陡坎
LA——设置图层
XP——绘制自然斜坡
LT——设直线型
G ——绘制高程点
M ——移动
P ——屏幕移动 PE——复合线编辑
Z ——屏幕缩放 U——返回上一步骤R——屏幕重画

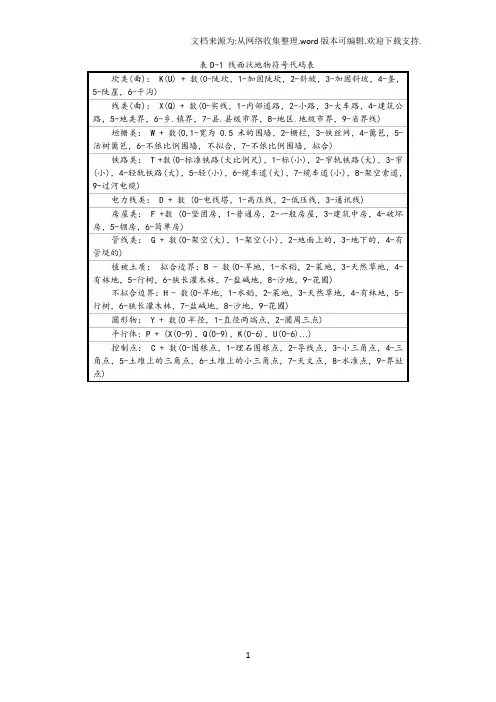

表D-1线面状地物符号代码表
例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆表D-2点状地物符号代码表
表D-3描述连接关系的符号的含义。

地物名称编码图层类别参数一参数二三角点131100KZD20gc1133三角点分数线131110KZD附三角点高程注记131111KZD三角点点名注记131112KZD土堆上的三角点131200KZD1gc0140小三角点131300KZD20gc1142小三角点分数线131310KZD附小三角点高程注记131311KZD小三角点点名注记131312KZD土堆上的小三角点131400KZD1gc0150导线点131500KZD20gc1152导线点分数线131510KZD附导线点高程注记131511KZD导线点点名注记131512KZD土堆上的导线点131600KZD1gc1670埋石图根点131700KZD20gc1162埋石图根点分数线131710KZD附埋石图根点高程注记131711KZD埋石图根点点名注记131712KZD不埋石图根点131800KZD20gc1172不埋石图根点分数线131810KZD附不埋石图根点高程注记131811KZD不埋石图根点点名注记131812KZD水准点132100KZD20gc1183水准点分数线132110KZD附水准点高程注记132111KZD水准点点名注记132112KZDGPS控制点133000KZD20gc1683 GPS控制点分数线133010KZD附GPS控制点高程注记133011KZDGPS控制点点名注记133012KZD天文点134100KZD20gc1122天文点高程注记134111KZD一般房屋141101JMD5continuous0砼房屋141111JMD8continuous砼砖房屋141121JMD8continuous砖铁房屋141131JMD8continuous铁钢房屋141141JMD8continuous钢木房屋141151JMD8continuous木混房屋141161JMD8continuous混小比例尺房屋141103JMD17continuous*411b 简单房屋141200JMD18jdfw0简单房屋斜线141200-1JMD附建筑房屋141300JMD8continuous建破坏房屋141400JMD8x5破棚房141500JMD18pf0棚房短线141500-1JMD附架空房屋141600JMD5x50廊房141700JMD5x50依比例地上窑洞142111JMD6continuous0地上窑洞不依比例142112JMD2gc1390房屋式窑洞142113JMD8continuous gc139依比例地下窑洞142121JMD84212gc140地下窑洞142122JMD1gc1400蒙古包142200JMD1gc0040蒙古包范围142201JMD7continuous gc004无墙壁柱廊143111JMD5x50柱廊有墙壁边143112JMD5continuous0门廊143120JMD5x50檐廊143130JMD5x50悬空通廊骨架线143140ASSIST10xktl0悬空通廊边线143140-1JMD附悬空通廊斜线143140-2JMD附建筑物下的通道骨架线143200ASSIST10qiao0建筑物下的通道143200-1JMD附建筑物下的通道短线143200-2JMD附阳台140001JMD0yangtai0台阶骨架线143301ASSIST10lt0台阶线143301-1JMD附室外楼梯骨架线143400ASSIST lt0室外楼梯线143400-1JMD附不规则楼梯143410JMD0xp5不规则楼梯边线143411JMD附不规则楼梯边线143412JMD附不规则楼梯横线143410-1JMD附地下室的天窗143501JMD2gc1690地下建筑物通风口143502JMD1gc0110围墙门143601JMD3continuous0有门房的院门143602JMD3continuous0依比例门墩143701JMD1400不依比例门墩143702JMD2gc0020门顶143800JMD5x50依比例支柱.墩(虚线)143911JMD5x140依比例支柱.墩(方形)143912JMD1400依比例支柱.墩(圆形)143913JMD4continuous0不依比例支柱.墩(方形)143901JMD2gc0020不依比例支柱.墩(圆形)143902JMD1gc1700完整的长城及砖石城墙(外144111JMD54410侧)完整的长城及砖石城墙(内144112JMD5continuous0侧)破坏的长城及砖石城墙(外144121JMD54412a0侧)破坏的长城及砖石城墙(内144122JMD5x130侧)土城墙(外侧)144201JMD54420土城墙(内侧)144202JMD5continuous0土城墙城门144211JMD5continuous0土城墙豁口144212JMD3continuous0依比例围墙144301JMD11wall0.5依比例围墙边线144301-1JMD附依比例围墙短线144301-2JMD附不依比例围墙144302JMD54430.3栅栏.栏杆144400JMD54440篱笆144500JMD54450活树篱笆144600JMD18hs gc170活树篱笆符号144600-1JMD附活树篱笆符号144600-2JMD附铁丝网144700JMD54470钻孔151100DLDW1gc0930探井151200DLDW1gc0940探槽151300DLDW5continuous0开采的竖井井口(圆)151401DLDW1gc0710开采的竖井井口(方)151411DLDW1gc1710开采的斜井井口151402DLDW2gc0720开采的平洞洞口151403DLDW2gc0730开采的小矿井151404DLDW1gc1720废弃的竖井井口(圆)151501DLDW1gc1730废弃的竖井井口(方)151511DLDW1gc1740废弃的斜井井口151502DLDW2gc1750废弃的平洞洞口151503DLDW2gc0740废弃的小矿井151504DLDW1gc1760盐井151600DLDW1gc0910石油.天然气井151700DLDW1gc0920露天采掘场范围线151800DLDW611610起重机152100DLDW1gc0160龙门吊骨架线152210ASSIST10diaoche1龙门吊轨道152210-1DLDW附龙门吊实连线152210-2DLDW附龙门吊虚连线152210-3DLDW附龙门吊柱架152210-4DLDW附天吊骨架线152220ASSIST10diaoche1天吊轨道152220-1DLDW附天吊实连线152220-2DLDW附天吊虚连线152220-3DLDW附天吊柱架152220-4DLDW附架空传送带骨架线152310ASSIST10chsdai1架空传送带边线152310-1DLDW附架空传送带辅助线152310-2DLDW附架空传送带支柱152311DLDW2gc0020地面上的传送带骨架线152320ASSIST10chsdai1地面上的传送带边线152320-1DLDW附地面上的传送带辅助线152320-2DLDW附地面下的传送带骨架线152330ASSIST10chsdai1地面下的传送带边线152330-1DLDW附地面下的传送带辅助线152330-2DLDW附漏斗符号152401DLDW1gc1700漏斗辅助线152402DLDW5continuous0斗在中间的漏斗152410DLDW14fours1斗在中间的漏斗支柱152410-1DLDW附斗在一侧的漏斗152420DLDW14fours1斗在一侧的漏斗支柱152420-1DLDW附斗在墙上的漏斗152430DLDW2gc1770斗在坑内的漏斗边线152440DLDW12round0斗在坑内的漏斗辅助线152440-1DLDW附continuous gc170斗在坑内的漏斗符号152440-2DLDW附斗在坑内的漏斗152441DLDW9滑槽右侧152501DLDW1552515252滑槽左侧152502DLDW552520塔形建筑物152610DLDW1gc2140塔形建筑物范围152611DLDW7continuous gc214水塔152620DLDW1gc1020水塔范围152621DLDW7continuous gc102水塔烟囱152630DLDW1gc0300水塔烟囱范围152631DLDW7continuous gc030烟囱152700DLDW1gc0950烟囱范围152701DLDW7continuous gc095烟道152702DLDW5continuous0架空烟道152703DLDW5x50依比例液体.气体储存设备152811DLDW12round0 (圆)依比例液体.气体储存设备152811-1DLDW附continuous gc070 (圆)辅助线依比例液体.气体储存设备152812DLDW8gc0700 (非圆)不依比例液体.气体储存设152802DLDW1备露天设备152900DLDW1gc0180露天设备范围(非圆)152901DLDW81161gc018露天设备范围(圆)152902DLDW7continuous gc018依比例粮仓153101DLDW12round0依比例粮仓辅助线153101-1DLDW附不依比例粮仓153102DLDW1gc0340粮仓群边界153103DLDW171161gc034粮仓群符号153103-1DLDW附风车153200DLDW1gc0350水磨房.水车153300DLDW1gc0360水轮泵.抽水机站153400DLDW1gc1040打谷场.球场153500DLDW81161球饲养场153600DLDW8continuous牲温室.花房153700DLDW8continuous温室高于地面水池153801DLDW810421水低于地面水池153802DLDW8continuous水有盖的水池153803DLDW14fours0有盖的水池辅助线153803-1DLDW附依比例肥气池153901DLDW17continuous*1061不依比例肥气池153902DLDW1gc1780气象站154100DLDW1gc0750雷达站154200DLDW1gc0320环保检测站154300DLDW1gc0330水文站154400DLDW1gc0540宣传橱窗骨架线154500ASSIST13ggp0宣传橱窗线154500-1DLDW附学校154600DLDW1gc1360卫生所154700DLDW1gc1380有看台露天体育场154810DLDW5continuous0有看台露天体育场司令台154811DLDW5continuous0有看台露天体育场门洞154812DLDW5continuous0无看台露天体育场154820DLDW5continuous0露天舞台154830DLDW8continuous台游泳池154900DLDW8continuous泳加油站155100DLDW1gc0960路灯155210DLDW1gc0970杆式照射灯155221DLDW1gc0190桥式照射灯基塔155222DLDW14fours0桥式照射灯基塔辅助线155222-1DLDW附桥式照射灯虚线155223DLDW5x50塔式照射灯155224DLDW1gc1790喷水池155300DLDW1gc0200喷水池范围155301DLDW7continuous gc020假石山155400DLDW1gc0210假石山范围155401DLDW91161gc021垃圾台155500DLDW1gc0220岗亭.岗楼155600DLDW1gc1010无线电杆.塔范围155701DLDW8continuous gc132无线电杆.塔155702DLDW1gc1320电视发射塔155800DLDW1gc1800避雷针155900DLDW1gc1030依比例纪念碑156101DLDW8continuous gc105纪念碑156102DLDW1gc1050依比例碑.柱.墩156201DLDW8continuous gc106碑.柱.墩156202DLDW1gc1060依比例塑像156301DLDW8continuous gc107塑像156302DLDW1gc1070旗杆156400DLDW1gc0980彩门.牌坊.牌楼156500DLDW5x140依比例亭156601DLDW8continuous gc100亭156602DLDW1gc1000依比例钟楼.城楼.鼓楼157101DLDW8continuous gc023钟楼.城楼.鼓楼157102DLDW1gc0230依比例旧碉堡157201DLDW7continuous gc024旧碉堡157202DLDW1gc0240依比例宝塔.经塔157301DLDW8continuous gc029宝塔.经塔157302DLDW1gc0290烽火台157400DLDW55740依比例庙宇157501DLDW8continuous gc108庙宇157502DLDW1gc1080依比例土地庙157601DLDW8continuous gc025土地庙157602DLDW1gc0250依比例教堂157701DLDW8continuous gc026教堂157702DLDW1gc0260依比例清真寺157801DLDW8continuous gc027清真寺157802DLDW1gc0270依比例敖包.经堆157901DLDW91161gc028敖包.经堆157902DLDW1gc0280过街天桥158100DLDW5continuous0过街地道出入口158201DLDW14fours0过街地道出入口辅助线158201-1DLDW附过街地道158202DLDW5x50依比例地下建筑物地表出158301DLDW14fours0入口依比例地下建筑物出入口158301-1DLDW附辅助线不依比例地下建筑物地表158302DLDW2gc0100出入口地磅158400DLDW1gc0170雨罩下的地磅158402DLDW8X5gc017露天的地磅158403DLDW81161gc017有平台露天货栈158501DLDW8continuous货栈无平台露天货栈158502DLDW81161货栈堆式窑158601DLDW12round0堆式窑辅助线158601-1DLDW附堆式窑符号158601-2DLDW附窑158602DLDW1gc1810台式窑158603DLDW8continuous gc181独立坟158701DLDW1gc1100独立坟范围158711DLDW91161gc110坟群边界158702DLDW171161gc111坟群符号158702-1DLDW附散坟158703DLDW1gc1110厕所158800DLDW8continuous厕依比例一般铁路161101DLSS11tl1-1.435依比例一般铁路边线161101-1DLSS附依比例一般铁路横线161101-2DLSS附不依比例一般铁路161102DLSS16x170.8不依比例一般铁路边线161102-1DLSS附依比例电气化铁路161201DLSS11tl1-1.435依比例电气化铁路边线161201-1DLSS附依比例电气化铁路横线161201-2DLSS附不依比例电气化铁路161202DLSS16x170.8不依比例电气化铁路边线161202-1DLSS附依比例电气化铁路电线架161203ASSIST13ggp0骨架线依比例电气化铁路电线架161203-1DLSS附辅助线依比例电气化铁路电线架161203-2DLSS附电杆不依比例电气化铁路电线161204DLSS2gc1820架依比例窄轨铁路161301DLSS11tl1 1.435依比例窄轨铁路边线161301-1DLSS附依比例窄轨铁路横线161301-2DLSS附不依比例窄轨铁路161302DLSS16x180.6不依比例窄轨铁路边线161302-1DLSS附依比例建筑中铁路161401DLSS11tl1-1.435依比例建筑中铁路边线161401-1DLSS附依比例建筑中铁路横线161401-2DLSS附不依比例建筑中铁路161402DLSS16x200.8不依比例建筑中铁路边线161402-1DLSS附依比例轻便铁路161501DLSS11tl1 1.435依比例轻便铁路边线161501-1DLSS附依比例轻便铁路横线161501-2DLSS附依比例轻便铁路圆点161501-3DLSS附不依比例轻便铁路161502DLSS16x210.6不依比例轻便铁路边线161502-1DLSS附电车轨道161600DLSS6continuous0电车轨道电杆骨架线161601ASSIST附ggp0电车轨道电杆连线161601-1DLSS附电车轨道电杆161601-2DLSS13依比例缆车轨道161701DLSS11tl1-0.8依比例缆车轨道边线161701-1DLSS附依比例缆车轨道横线161701-2DLSS附不依比例缆车轨道161702DLSS11tl1-0.6不依比例缆车轨道边线161702-1DLSS附不依比例缆车轨道横线161702-2DLSS附依比例架空索道161810DLSS5continuous0架空索道柱架161811DLSS5continuous0不依比例架空索道161800DLSS18gkg0不依比例架空索道符号161800-1DLSS附有雨棚的站台162110DLSS5continuous0站台雨棚162111DLSS14pf0站台雨棚短线162111-1DLSS附站台雨棚圆点162111-2DLSS附露天的站台162120DLSS5continuous0天桥162200DLSS5continuous0天桥台阶骨架线162201ASSIST10lt0天桥台阶线162201-1DLSS附地道162300DLSS5x50高柱色灯信号机162401DLSS1gc1830矮柱色灯信号机162402DLSS1gc1840臂板信号机162500DLSS1gc2030水鹤162600DLSS1gc2040车挡162700DLSS5continuous0.5转车盘162800DLSS4continuous0高速公路163100DLSS6continuous0.4高速公路收费站163101DLSS5continuous0等级公路主线163200DLSS6continuous0.4等级公路边线163210DLSS6continuous0.2等外公路163300DLSS6continuous0.2建筑中高速公路163400DLSS6x20.4建筑中等级公路163500DLSS6x30.4建筑中等外公路163600DLSS6x30.2大车路虚线边164100DLSS6x20.2大车路实线边164110DLSS6continuous0.2依比例乡村路虚线164201DLSS6x30.2依比例乡村路实线164211DLSS6continuous0.2不依比例乡村路164202DLSS6x20.3小路164300DLSS6x30.3内部道路164400DLSS6x60阶梯路164500DLSS6continuous0高架路164600DLSS6continuous0.3依比例涵洞骨架线165101ASSIST10hda0依比例涵洞实线165101-1DLSS附依比例涵洞虚线165101-2DLSS附依比例涵洞短线165101-3DLSS附不依比例涵洞165102DLSS2gc0370隧道里的铁路线165210DLSS6x50依比例隧道入口165201DLSS5104220不依比例隧道入口165202DLSS5continuous0已加固路堑165301DLSS66530未加固路堑165302DLSS68330已加固路堤165401DLSS66530未加固路堤165402DLSS68330明峒165500DLSS18pf0明峒符号165500-1DLSS附x50明峒里的铁路线165510DLSS6里程碑165601DLSS1gc0380坡度表165602DLSS1gc0390路标165603DLSS1gc0520汽车站165604DLSS1gc0760挡土墙165700DLSS66570.3有栏木的铁路平交路口骨165810ASSIST10qiao0架线有栏木的铁路平交路口线165810-1DLSS附有栏木的铁路平交路口短165810-2DLSS附线栏木线165811DLSS13ggp1栏木支柱165811-1DLSS附无栏木的铁路平交路口骨165820ASSIST10qiao0架线无栏木的铁路平交路口线165820-1DLSS附无栏木的铁路平交路口短165820-2DLSS附线铁路在上面的立体交叉路165910ASSIST10jiaocha0骨架线铁路在上面的立体交叉路165910-1DLSS附铁路在上面的立体交叉路165910-2DLSS附墩铁路在下面的立体交叉路165920ASSIST10jiaocha0骨架线铁路在下面的立体交叉路165920-1DLSS附铁路在下面的立体交叉路165920-2DLSS附墩铁路桥骨架线166100ASSIST10qiao0铁路桥边线166100-1DLSS附铁路桥短线166100-2DLSS附铁路桥桥墩166101DLSS2gc0020公路桥桥墩166201DLSS2gc0020一般公路桥骨架线166210ASSIST10qiao0一般公路桥边线166210-1DLSS附一般公路桥短线166210-2DLSS附有人行道公路桥骨架线166220ASSIST10qiao0有人行道公路桥边线166220-1DLSS附有人行道公路桥短线166220-2DLSS附公路桥人行道166221DLSS5continuous0有输水槽公路桥骨架线166230ASSIST10qiao0有输水槽公路桥边线166230-1DLSS附有输水槽公路桥短线166230-2DLSS附双层桥骨架线166300ASSIST10qiao0双层桥内线166300-1DLSS附双层桥短线166300-2DLSS附双层桥外线166300-3DLSS附双层桥引桥166310DLSS6continuous0双层桥桥墩166301DLSS2gc0020依比例人行桥骨架线166401ASSIST10qiao0依比例人行桥边线166401-1DLSS附依比例人行桥短线166401-2DLSS附依比例人行桥横线166401-3DLSS附不依比例人行桥166402DLSS13ggp1不依比例人行桥短线166402-1DLSS附依比例级面桥骨架线166501ASSIST10qiao0依比例级面桥边线166501-1DLSS附依比例级面桥短线166501-2DLSS附依比例级面桥横线166501-3DLSS附不依比例级面桥166502DLSS13ggp1不依比例级面桥短线166502-1DLSS附不依比例级面桥横线166502-2DLSS附铁索桥骨架线166600ASSIST10xktl0铁索桥边线166600-1DLSS附铁索桥横线166600-2DLSS附铁索桥端166600-3DLSS附亭桥骨架线166700ASSIST10qiao0亭桥边线166700-1DLSS附亭桥短线166700-2DLSS附亭桥横线166700-3DLSS附渡口167100DLSS5x50漫水路面虚线167210DLSS5X30漫水路面实线167220DLSS5continuous0徙涉场167300DLSS511610跳墩167400DLSS56740过河缆骨架线167500ASSIST13ggp0过河缆索167500-1DLSS附过河缆吊斗167500-2DLSS附过河缆端167500-3DLSS附顺岸式固定码头167610DLSS6continuous0堤坝式固定码头167620DLSS6continuous0浮码头167700DLSS5continuous0浮码头架空过道骨架线167710ASSIST10xktl0浮码头架空过道边线167710-1DLSS附浮码头架空过道斜线167710-2DLSS附停泊场167800DLSS1gc0550航行灯塔168101DLSS1gc0560航行灯桩168102DLSS1gc0570航行灯船168103DLSS1gc1470左岸航行浮标168201DLSS1gc0580右岸航行浮标168202DLSS1gc0590立标.岸标168300DLSS1gc0610系船浮筒168400DLSS1gc0600过江管线标168500DLSS1gc0620信号杆168600DLSS1gc0630通航起迄点168700DLSS2gc1850露出的沉船169001DLSS1gc0640淹没的沉船169002DLSS1gc0650沉船范围线169012DLSS91161gc065急流169003DLSS2gc0660急流范围线169013DLSS91161gc066旋涡169004DLSS1gc0670旋涡范围线169014DLSS91161gc067岸滩.水中滩169005DLSS171161*1061石滩符号169006DLSS1gc1860地面上的输电线骨架线171101ASSIST18gkg1地面上的输电线电杆171101-1GXYZ附地面上的输电线箭头171101-2GXYZ附地面上的输电线171101-3GXYZ附地面上的输电线箭头171111GXYZ附地面下的输电线171102GXYZ5711b0输电线电缆标171103GXYZ2gc2340地面上的配电线骨架线171201ASSIST18gkg1地面上的配电线电杆171201-1GXYZ附地面上的配电线箭头171201-2GXYZ附地面上的配电线171201-3GXYZ附地面上的配电线箭头171211GXYZ附地面下的配电线171202GXYZ5712b0配电线电缆标171203GXYZ2gc2340电杆171300GXYZ1gc1700电线架骨架线171400ASSIST13ggp0电线架171400-1GXYZ附电线架电杆171400-2GXYZ附依比例电线塔171501GXYZ14fours0依比例电线塔斜线171501-1GXYZ附不依比例电线塔171502GXYZ2gc0020电线杆上变压器骨架线171600ASSIST13ggp0电线杆上变压器171600-1GXYZ附电线杆上变压器电杆171600-2GXYZ附电线杆上变压器(单杆)171610GXYZ2gc1870电线入地口171700GXYZ2gc2320依比例变电室171801GXYZ8continuous gc129a 变电室符号171811GXYZ1gc129a0不依比例变电室171802GXYZ1gc1290地面上的通信线骨架线172001ASSIST18gkg1地面上的通信线电杆172001-1GXYZ附地面上的通信线箭头172001-2GXYZ附地面上的通信线172001-3GXYZ附地面上的通信线箭头172011GXYZ附地面下的通信线172002GXYZ572b0通信线电缆标172003GXYZ2gc2340通信线入地口172004GXYZ2gc2320依比例架空管道墩架173103GXYZ14fours0依比例架空管道墩架斜线173103-1GXYZ不依比例架空管道墩架173104GXYZ2gc0020架空的上水管道173110GXYZ5continuous0架空的下水管道173120GXYZ5continuous0架空的煤气管道173130GXYZ5continuous0架空的热力管道173140GXYZ5continuous0架空的工业管道173150GXYZ5continuous0地面上的上水管道173210GXYZ57320地面上的下水管道173220GXYZ57320地面上的煤气管道173230GXYZ57320地面上的热力管道173240GXYZ57320地面上的工业管道173250GXYZ57320地面下的上水管道173310GXYZ5x10地面下的下水管道173320GXYZ5x10地面下的煤气管道173330GXYZ5x10地面下的热力管道173340GXYZ5x10地面下的工业管道173350GXYZ5x10有管堤的上水管道173410GXYZ16x161有管堤的上水管道左边线173410-1GXYZ附有管堤的上水管道右边线173410-2GXYZ附有管堤的下水管道173420GXYZ16x161有管堤的下水管道左边线173420-1GXYZ附有管堤的下水管道右边线173420-2GXYZ附有管堤的煤气管道173430GXYZ16x161有管堤的煤气管道左边线173430-1GXYZ附有管堤的煤气管道右边线173430-2GXYZ附有管堤的热力管道173440GXYZ16x161有管堤的热力管道左边线173440-1GXYZ附有管堤的热力管道右边线173440-2GXYZ附有管堤的工业管道173450GXYZ16x161有管堤的工业管道左边线173450-1GXYZ附有管堤的工业管道右边线173450-2GXYZ附上水检修井174100GXYZ1gc0420下水.雨水检修井174200GXYZ1gc0430下水暗井174300GXYZ1gc0450煤气.天然气检修井174400GXYZ1gc0460热力检修井174500GXYZ1gc0470电信人孔174601GXYZ1gc0480电信手孔174602GXYZ1gc0490电力检修井174700GXYZ1gc0500工业.石油检修井174800GXYZ1gc1570不明用途的检修井174900GXYZ1gc1880污水蓖子园形175101GXYZ1gc0530污水蓖子长形175102GXYZ2gc0410消火栓175200GXYZ1gc1330阀门175300GXYZ1gc1340水龙头175400GXYZ1gc1350常年河水涯线181101SXSS6continuous0高水界181102SXSS6x00流向181103SXSS2gc0860涨潮181104SXSS2gc2330落潮181105SXSS2gc0860时令河181200SXSS6x00消失河段181300SXSS611610地下河段.渠段入口181410SXSS6continuous0已明流路地下河段.渠段181420SXSS611610常年湖182100SXSS6continuous0时令湖182200SXSS6x50水库水边线182300SXSS6continuous0水库溢洪道右边182311SXSS1582318232水库溢洪道左边182312SXSS682320水库引水孔182330SXSS2gc1890有坎池塘182401SXSS910421塘无坎池塘182402SXSS9continuous塘一般单线沟渠183101SXSS6continuous0.3一般双线沟渠183102SXSS6continuous0单层沟渠堤岸183210SXSS68320双层沟渠堤岸右边183221SXSS15832a832双层沟渠堤岸左边183222SXSS68320沟渠沟堑183300SXSS68330地下灌渠183400SXSS6X10.3地下灌渠出水口183401SXSS2gc1900双线干沟右边183501SXSS1583528351双线干沟左边183502SXSS683510单线干沟183503SXSS683530.3依比例通车水闸骨架线184101ASSIST10sz0依比例通车水闸线184101-1SXSS附依比例不通车水闸骨架线184102ASSIST10sz0依比例不通车水闸线184102-1SXSS附不依比例能走人水闸184103SXSS1gc1910不依比例不能走人水闸184104SXSS1gc1920水闸房屋184105SXSS8continuous gc192滚水坝(虚线)184201SXSS5x50滚水坝(坎线)184202SXSS58420拦水坝右边184301SXSS1584318432拦水坝左边184302SXSS684320斜坡式防波堤184410SXSS6104110直立式防波堤184420SXSS6104210石垄式防波堤184430SXSS610540防洪墙184510SXSS11wall0.5防洪墙边线184510-1SXSS附防洪墙横线184510-2SXSS附直立式防洪墙184520SXSS11wall0.5直立式防洪墙边线184520-1SXSS附直立式防洪墙横线184520-2SXSS附有栏杆的防洪墙184530SXSS11wall0.5有栏杆的防洪墙边线184530-1SXSS附有栏杆的防洪墙细横线184530-2SXSS附有栏杆的防洪墙粗横线184530-3SXSS附有栏杆的直立式防洪墙184531SXSS11wall0.5有栏杆的直立式防洪墙边184531-1SXSS附线有栏杆的直立式防洪墙细184531-2SXSS附横线有栏杆的直立式防洪墙粗184531-3SXSS附横线斜坡式栅栏坎184541SXSS6845410直立式栅栏坎184542SXSS6845420斜坡式土堤右边184611SXSS15833a833斜坡式土堤左边184612SXSS68330坎式土堤右边184621SXSS1510421a10421坎式土堤左边184622SXSS6104210垅184602SXSS684620.2带柱的输水槽骨架线184710ASSIST10qiao0带柱的输水槽边线184710-1SXSS附带柱的输水槽短线184710-2SXSS附带柱的输水槽支柱184710-3SXSS附不带柱的输水槽骨架线184720ASSIST10qiao0不带柱的输水槽边线184720-1SXSS附不带柱的输水槽短线184720-2SXSS附倒虹吸通道184810SXSS6x60倒虹吸入水口184820SXSS5continuous0依比例水井185101SXSS7continuous gc146水井185102SXSS1gc1460坎儿井185200SXSS6x30.3泉185300SXSS2gc0680瀑布.跌水185400SXSS68540土质的有滩陡岸185510SXSS6104210石质的有滩陡岸185520SXSS61033b0土质的无滩陡岸185530SXSS6104210石质的无滩陡岸185540SXSS61033b0海岸线186100SXSS6continuous0.2干出线186200SXSS68620等深线首曲线186301SXSS19x110.15等深线计曲线186302SXSS19x110.3水深点186400SXSS0gcd0水深点整数186411SXSS附水深点小数186412SXSS附沙滩186510SXSS17862*1061沙砾滩石块186521SXSS2gc2010淤泥滩边界186540SXSS17862*865淤泥滩符号186540-1SXSS附单个淤泥滩符号186541SXSS附岩滩.珊瑚滩186550SXSS68650贝类养殖滩符号186561SXSS1gc1940红树滩符号186571SXSS1gc1700水产养殖场186600SXSS611610危险岸186700SXSS611610依比例明礁186811SXSS9continuous gc195不依比例单个明礁186812SXSS1gc1950不依比例丛礁(明礁)186813SXSS1gc1960危险区域(明礁)186814SXSS91161gc195依比例干出礁186821SXSS9continuous gc197不依比例单个干出礁186822SXSS1gc1970不依比例丛礁(干出礁)186823SXSS1gc1980危险区域(干出礁)186824SXSS91161gc197依比例适淹礁186831SXSS9continuous gc199不依比例单个适淹礁186832SXSS1gc1990不依比例丛礁(适淹礁)186833SXSS1gc2370危险区域(适淹礁)186834SXSS91161gc199依比例暗礁186841SXSS9continuous gc238不依比例单个暗礁186842SXSS1gc2380不依比例丛礁(暗礁)186843SXSS1gc2390危险区域(暗礁)186844SXSS91161gc238国界191101JJ5911a0.8国界的界桩.界碑191111JJ1gc2400未定国界191102JJ5911b0省.直辖市已定界191201JJ5912a0.6省.直辖市未定界191202JJ5x220.6地区.地级市已定界191301JJ5913a0.4地区.地级市未定界191302JJ5x230.4县.县级市已定界191401JJ5914a0.3县.县级市未定界191402JJ5x240.3乡镇已定界191501JJ5915a0.2乡镇未定界191502JJ5x250.2村界191600JJ59160.2组界191700JJ59170.2特殊地区界192100JJ5x270.2自然保护区界192200JJ59220.2等高线首曲线201101DGX19continuous0.15等高线计曲线201102DGX19continuous0.3等高线间曲线201103DGX19x120.15示坡线201300DGX3continuous0一般高程点202101GCD0gcd0高程点注记202111GCD附特殊高程点202200DMTZ1gc2450沙土的崩崖203110DMTZ6104210石质的崩崖203120DMTZ61033b0滑坡范围线203200DMTZ611610土质的陡崖203310DMTZ0kan10421石质的陡崖203320DMTZ0kan1033b 陡石山203410DMTZ61033b0露岩地范围线203420DMTZ171161gc201露岩地符号203420-1DMTZ1gc2010单个露岩地符号203421DMTZ附冲沟203500DMTZ6104210干河床.干涸湖203600DMTZ6x00依比例地裂缝203701DMTZ5continuous0不依比例地裂缝203702DMTZ2gc2020岩溶漏斗203800DMTZ2gc2410未加固斜坡204101DMTZ6104110加固斜坡204102DMTZ6104120未加固陡坎204201DMTZ0kan10421加固陡坎204202DMTZ0kan10422梯田坎204300DMTZ6104210自然斜坡204400DMTZ0xp1自然斜坡坡顶线204401DMTZ附自然斜坡坡底线204402DMTZ附自然斜坡线204400-1DMTZ附加固自然斜坡204410DMTZ0xp3加固自然斜坡坡顶线204411DMTZ附加固自然斜坡坡底线204412DMTZ附加固自然斜坡线204410-1DMTZ附加固自然斜坡点204410-2DMTZ附自然陡崖204420DMTZ0xp6自然陡崖坡顶线204421DMTZ附自然陡崖坡底线204422DMTZ附自然陡崖线204420-1DMTZ附自然陡崖线204420-2DMTZ附依比例山洞205101DMTZ6continuous0不依比例山洞205102DMTZ2gc2420依比例独立石205201DMTZ9continuous gc201不依比例独立石205202DMTZ2gc2010依比例石堆205301DMTZ91161gc087不依比例石堆205302DMTZ2gc0870依比例石垄205401DMTZ611610不依比例石垄205402DMTZ610540依比例土堆范围205501DMTZ611610依比例土堆斜坡线205502DMTZ6104110不依比例土堆205503DMTZ1gc2430依比例坑穴205601DMTZ68540不依比例坑穴205602DMTZ1gc2440乱掘地范围205701DMTZ611610乱掘地陡坎205702DMTZ6104210沙地206100DMTZ17continuous*1061沙砾地石块206201DMTZ2gc2010石块地边界206300DMTZ17continuous gc090石块地符号206300-1DMTZ附单个石块地符号206301DMTZ1gc0900线状石块地206302DMTZ18hs gc090线状石块地符号206302-1DMTZ附盐碱地边界206400DMTZ17continuous gc213盐碱地符号206400-1DMTZ1单个盐碱地符号206401DMTZ附gc2130线状盐碱地206402DMTZ hs gc213线状盐碱地符号206402-1DMTZ附依比例小草丘地206501DMTZ1161gc089不依比例小草丘地边界206502DMTZ continuous gc089不依比例小草丘地符号206502-1DMTZ单个小草丘地符号206503DMTZ附gc0890线状小草丘地206504DMTZ附hs gc089线状小草丘地符号206504-1DMTZ18龟裂地边界206600DMTZ17continuous gc088龟裂地符号206600-1DMTZ附单个龟裂地符号206601DMTZ2gc0880线状龟裂地206602DMTZ附hs gc088线状龟裂地符号206602-1DMTZ18能通行沼泽地206701DMTZ17continuous*1067a 不能通行沼泽地206702DMTZ17continuous*1067b 盐田.盐场范围线206800DMTZ611610台田206900DMTZ683530.3稻田边界211100ZBTZ171161gc120稻田符号211100-1ZBTZ附单个稻田符号211101ZBTZ2gc1200线状稻田211102ZBTZ附hs gc120线状稻田符号211102-1ZBTZ18单线田埂211110ZBTZ6continuous0.2双线田埂右边211121ZBTZ1510421a10421双线田埂左边211122ZBTZ6104210旱地边界211200ZBTZ171161gc119旱地符号211200-1ZBTZ附单个旱地符号211201ZBTZ2gc1190线状旱地211202ZBTZ附hs gc119线状旱地符号211202-1ZBTZ18水生经济作物地边界211300ZBTZ17continuous gc126水生经济作物地符号211300-1ZBTZ附单个水生经济作物地符号211301ZBTZ2gc1260线状水生经济作物地211302ZBTZ附hs gc126线状水生经济作物地符号211302-1ZBTZ18菜地边界211400ZBTZ171161gc123菜地符号211400-1ZBTZ附单个菜地符号211401ZBTZ2gc1230线状菜地211402ZBTZ附hs gc123线状菜地符号211402-1ZBTZ18果园边界212100ZBTZ171161gc125果园符号212100-1ZBTZ附单个果园符号212101ZBTZ2gc1250线状果园212102ZBTZ附hs gc125线状果园符号212102-1ZBTZ18桑园边界212200ZBTZ171161gc205桑园符号212200-1ZBTZ附单个桑园符号212201ZBTZ2gc2050线状桑园212202ZBTZ附hs gc205线状桑园符号212202-1ZBTZ18茶园边界212300ZBTZ171161gc206茶园符号212300-1ZBTZ附单个茶园符号212301ZBTZ2gc2060线状茶园212302ZBTZ附hs gc206线状茶园符号212302-1ZBTZ18橡胶园边界212400ZBTZ171161gc207橡胶园符号212400-1ZBTZ附单个橡胶园符号212401ZBTZ2gc2070线状橡胶园212402ZBTZ附hs gc207线状橡胶园符号212402-1ZBTZ18其他园林边界212500ZBTZ171161gc165其他园林符号212500-1ZBTZ附单个其他园林符号212501ZBTZ2gc1650线状其他园林212502ZBTZ附hs gc165线状其他园林符号212502-1ZBTZ18有林地边界213100ZBTZ171161gc122有林地符号213100-1ZBTZ附单个有林地符号213101ZBTZ2gc1220线状有林地213102ZBTZ附hs gc122线状有林地符号213102-1ZBTZ18大面积灌木林边界213201ZBTZ171161gc160大面积灌木林符号213201-1ZBTZ附独立灌木丛213202ZBTZ1gc1600狭长灌木林(沿道路)213203ZBTZ18hs gc170狭长灌木林(沿道路)符号213203-1ZBTZ附hs gc251狭长灌木林(沿道路)符号213203-2ZBTZ附狭长灌木林(沿沟渠)213204ZBTZ19狭长灌木林(沿沟渠)符号213204-1ZBTZ附狭长灌木林(沿沟渠)符号213204-2ZBTZ附疏林边界213300ZBTZ17continuous gc208疏林符号213300-1ZBTZ1gc2080单个疏林符号213301ZBTZ附线状疏林213302ZBTZ附hs gc208线状疏林符号213302-1ZBTZ18未成林边界213400ZBTZ171161gc200-gc170未成林符号一213400-1ZBTZ附未成林符号二213400-2ZBTZ附单个未成林符号一213401ZBTZ1gc2000单个未成林符号二213402ZBTZ1gc1700苗圃边界213500ZBTZ171161gc170苗圃符号213500-1ZBTZ1gc1700单个苗圃符号213501ZBTZ附线状苗圃213502ZBTZ附线状苗圃符号213502-1ZBTZ18hs gc170迹地边界213600ZBTZ171161gc200-gc121迹地符号一213600-1ZBTZ附迹地符号二213600-2ZBTZ附单个迹地符号一213601ZBTZ1gc2000单个迹地符号二213602ZBTZ1gc1210散树213701ZBTZ1gc1220行树213702ZBTZ18hs gc170行树符号213702-1ZBTZ附阔叶独立树213801ZBTZ1gc1430针叶独立树213802ZBTZ1gc1440果树独立树213803ZBTZ1gc1450椰子.槟榔独立树213804ZBTZ1gc0690大面积竹林边界213901ZBTZ171161gc246大面积竹林符号213901-1ZBTZ附单个大面积竹林符号213900ZBTZ1gc2460独立竹丛213902ZBTZ1gc2100狭长的竹林213903ZBTZ18hs gc246狭长的竹林符号213903-1ZBTZ附天然草地214100ZBTZ18continuous gc121天然草地符号214100-1ZBTZ附单个天然草地符号214101ZBTZ2gc1210线状天然草地214102ZBTZ附hs gc121线状天然草地符号214102-1ZBTZ18改良草地边界214200ZBTZ17continuous gc121-gc211改良草地符号一214200-1ZBTZ附改良草地符号二214200-2ZBTZ附单个改良草地符号一214201ZBTZ1gc1210单个改良草地符号二214202ZBTZ1gc2110人工草地214300ZBTZ17continuous gc211人工草地符号214300-1ZBTZ附单个人工草地符号214301ZBTZ1gc2110线状人工草地214302ZBTZ18hs gc211线状人工草地符号214302-1ZBTZ附芦苇地215100ZBTZ18continuous gc212芦苇地符号215100-1ZBTZ附单个芦苇地符号215101ZBTZ2gc2120线状芦苇地215102ZBTZ附线状芦苇地符号215102-1ZBTZ18hs gc212半荒植物地215200ZBTZ17continuous gc163半荒植物地符号215200-1ZBTZ附单个半荒植物地符号215201ZBTZ2gc1630线状半荒植物地215202ZBTZ附hs gc163线状半荒植物地符号215202-1ZBTZ18植物稀少地215300ZBTZ17continuous gc164植物稀少地符号215300-1ZBTZ附单个植物稀少地符号215301ZBTZ2gc1640线状植物稀少地215302ZBTZ附hs gc164线状植物稀少地符号215302-1ZBTZ18花圃215400ZBTZ171161gc124花圃符号215400-1ZBTZ附单个花圃符号215401ZBTZ2gc1240线状花圃215402ZBTZ附hs gc124线状花圃符号215402-1ZBTZ18地类界216100ZBTZ611610防火带216200ZBTZ6continuous0界址线300000JZD18jjj0.3界址点圆圈301000JZD附地号地类分数线302001JZD附宗地地号注记302002JZD附宗地地类注记302003JZD附宗地权利人注记302004JZD附宗地面积注记302005JZD附宗地边长注记302010JZD附界址圆点302020JZD附街道线300010JZD5915a0.2街坊线300020JZD59160.2实体类型SPECIAL，1LINETEXTTEXT SPECIAL，1 SPECIAL，1LINETEXTTEXT SPECIAL，1 SPECIAL，1LINETEXTTEXT SPECIAL，1 SPECIAL，1LINETEXTTEXT SPECIAL，1LINETEXTTEXT SPECIAL，1LINETEXTTEXT SPECIAL，1LINETEXTTEXT SPECIAL，1TEXTPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINELINEPLINEPLINEPLINELINEPLINEPLINEPLINEPOINTPLINEPLINEPOINTPOINT CIRCLEPLINEPLINEPLINEPLINE SPECIAL，2LINELINE SPECIAL，2LINELINEPLINE SPECIAL，2LINE SPECIAL，2LINE SPECIAL，4 PLINEPLINELINEPOINTPOINTLINELINEPLINEPOINTPLINEPLINEPLINEPLINEPOINTPOINTPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINELINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPOINTPLINEPOINT SPECIAL，2LINELINELINEPOINT SPECIAL，2LINELINELINEPOINT SPECIAL，2 PLINEPLINEPOINTSPECIAL，2 PLINEPLINE SPECIAL，2 PLINEPLINEPOINTPLINEPLINEPOINTPLINEPOINTPOINT CIRCLELINEPOINTPOINTPLINEPLINEPOINT CIRCLEPOINT CIRCLEPOINT CIRCLEPOINT CIRCLEPLINEPLINE CIRCLELINEPLINEPOINTPOINTPLINE CIRCLE CIRCLELINEPOINTPLINEPOINTPOINTPOINTPOINTPLINE PLINE PLINE PLINE PLINE LINE PLINE POINT POINT POINT POINT POINT PLINE LINE POINT POINT PLINE PLINE PLINE PLINE PLINE PLINE POINT POINT POINT PLINE LINE PLINE POINT POINT CIRCLE POINT PLINE POINT POINT PLINE POINT POINT POINT PLINE POINT PLINE POINT PLINE POINT POINTPLINE POINT PLINE POINT CIRCLE POINT PLINE POINT PLINE PLINE POINT PLINE POINT PLINE POINT PLINE POINT PLINE POINT PLINE POINT LINE LINEPOINT LINE POINTPOINT PLINE PLINE PLINE PLINE CIRCLE LINE POINT POINT PLINE POINT PLINE PLINE POINT POINT PLINE PLINE PLINEPLINE PLINE PLINE PLINE PLINE PLINE PLINEPLINE LINE POINT POINTPLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE LINE POINT PLINE PLINE PLINE PLINE LINE POINT PLINE PLINE LINE PLINE PLINE LINE PLINE PLINE PLINE POINT PLINE PLINEPOINT PLINE PLINE PLINE LINE PLINE POINT POINT POINT POINT PLINE CIRCLE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE LINE LINE LINE POINT PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE POINT PLINE POINT POINTPOINT PLINEPLINELINELINEPLINE POINTPLINELINELINE PLINE LINE POINT PLINE LINE POINTPLINE LINE LINE POINT POINT PLINE LINE LINE PLINE LINE LINE PLINE PLINE LINE LINE PLINE LINE LINE LINE PLINE POINT PLINE LINE LINEPLINE LINE PLINE LINE LINE LINE PLINE LINE LINE PLINE LINE LINE CIRCLE PLINE LINE LINE LINE PLINE PLINE PLINE PLINE PLINE PLINE LINE PLINE CIRCLE PLINE PLINE PLINE PLINE LINE LINE POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT PLINEPLINE POINT PLINE PLINE POINT PLINE POINT POINT LINE POINT PLINE POINT PLINE POINT POINT LINE POINT PLINE POINT POINT PLINE LINE POINT PLINE LINE POINT PLINE PLINE POINT POINT POINT PLINE POINT POINT PLINE POINT POINT LINE POINT PLINE POINT POINT PLINE LINE POINT PLINEPLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINT POINTPOINT PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE POINT PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE POINT PLINE PLINE PLINE PLINE LINE PLINE LINE POINT POINT PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE PLINE LINE PLINE PLINELINEPLINEPLINELINELINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINELINELINEPOINTPLINELINELINEPLINEPLINE CIRCLEPOINTPLINEPOINTPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINE SPECIAL，1 PLINEPOINTPLINEPOINTPLINEPOINTPOINTPLINEPOINTPLINEPLINEPLINEPOINTPOINTPLINEPLINEPOINTPOINTPLINEPLINEPOINTPOINTPLINEPLINEPOINTPOINTPLINEPLINEPOINTPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINEPLINELINE SPECIAL，1TEXTPOINTPLINEPLINEPLINEPLINEPLINEPLINEPOINTPOINTPLINEPLINEPLINEPOINTPOINTPLINEPLINEPLINEPLINEPLINE SPECIAL，4 PLINEPLINELINE SPECIAL，4 PLINEPLINELINELINE SPECIAL，4 PLINEPLINELINELINEPLINEPOINTPLINEPOINTPLINEPOINTPLINEPLINEPLINEPLINEPOINTPLINEPOINTPLINEPLINEPLINEPOINTPLINEPOINTPOINTPOINT PLINE POINT POINT PLINE POINT PLINE PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT PLINE PLINE PLINE PLINE PLINE POINT POINT PLINE POINT PLINE PLINE PLINE PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT PLINE POINTPLINE POINT PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT PLINE POINT POINT PLINE POINT POINT PLINE POINT POINT PLINE POINT POINT PLINE POINTPLINEPOINT POINT POINT。

线面状地物符号代码表坎类（曲）：K（U）+数字（0-陡坎；1-加固陡坎；2-斜坡；3-加固斜坡； 4-垄；5-陡崖；6-干沟）线类（曲）：X（Q）+数字（0-实线；1-内部道路；2-小路；3-大车路；4-建筑道路；5-地类界；6-乡镇界；7-县、县级市界；8-地区、地级市界；9-省界线）栏栅类：W+数字（0，1-宽0.5米的围墙；2-栅栏；3-铁丝网；4-篱笆；5-活树篱笆；6-不依比例围墙，不拟合；7-不依比例围墙，拟合）铁路类：T+数字(0-标准铁路,大比例尺;1-标，小；2-窄轨铁路，大；3-窄，小；4-轻轨，大；5-轻轨，小；6-缆车道，大；7-缆车道，小；8-架空索道；9-过河电缆)电力线类：D+数字（0-电线塔；1-高压线；2-低压线；3-通信线）房屋类：F+数字（0-坚固房；1-普通房；2-一般房屋；3-建筑中房；4-破坏房；5-棚房；6-简单房）管线类：G+数字（0-架空，大；1-架空，小；2-地面上的；3-地下的； 4-有管堤的）植被土质：B（拟合）、H（不拟合）+数字（0-旱地；1-水稻；2-菜地；3-天然草地；4-有林地；5-行树；6-狭长灌木林；7-盐碱地；8-沙地；9-花圃）圆形物：Y+数字（0-半径；1-直径两端点；2-圆周三点）平形体：P 控制点：C+数字（0-图根点；1-埋石图根点；2-导线点；3-小三角点； 4-三角点；5-土堆上的三角点；6-土堆上的小三角点；7-天文点；8-水准点；9-界址点）点状地物符号代码标水系设施： A00水文站A01 停泊场 A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08 急流A09 过江管线标A10 信号标 A11露出的沉船A12淹没的沉船A13 泉A14 水井土质： A15 石堆居民地： A16学校A17肥气池A18 卫生所 A19地上的窑洞A20电视发射塔A21地下窑洞A22窑A23蒙古包管线设施： A24上水检修井A25雨水检修井A26圆污水篦子A27下水暗井A28煤气天然气检修井A29热力检修井A30电信入孔A31电信出孔A32电力检修井 A33工业、石油检修井A34液展体气体储存设备A35不明用途检修井A36 消火栓 A37阀门A38 水龙头 A39长形污水篦子电力设施： A40 变电室 A41无线电杆/塔A42电杆军事设施： A43 旧碉堡A44雷达站道路设施： A45里程碑A46 坡度表 A47路标A48 汽车站 A49劈板信号机独立树： A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树工矿设施： A54烟囱A55露天设备A56地磅A57 起重机 A58探井 A59钻机 A60石油/天然气井A61盐井A62废弃小矿井A63废弃的平峒洞口 A64废弃的竖井井口 A65开采的小矿井 A66开采的平峒洞口 A67开采的竖井井口公共设施： A68加油站A69 气象站 A70路灯A71照射灯A72喷水池A73 垃圾站 A74 旗杆A75 亭 A76岗亭/岗楼A77钟/楼/城楼A78水塔A79水塔烟囱A80环保监测点A81粮仓A82风车A83水磨房水车A84 避雷针 A85抽水机站A86地下建筑物天窗宗教设施： A87纪念祥碑A88碑/柱/墩A89塑像A90庙宇A91 土地庙 A92教堂A93 清真寺 A94敖包/经堆。

CASS和AutoCAD成图软件一些快捷键和图层释疑1、CASS图层含义：DMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ植被DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被 TK——图廓2、CASS快捷键操作：DD 通用绘图命令A —画弧（ARC）V —查实体属性 C —画圆（CIRCLE）S —加入实体属性CP —拷贝（COPY）F 图形复制 E —删除（ERASE） RR —符号重新生成L —画直线（LINE） H —线型换向 PL —画复合线（PLINE）KK —查询坎高LA —设置图层（LAYER） X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接M —移动（MOVE） AA —给实体加地物名P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM）FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（PEDIT）W ——绘制围墙K —绘制陡坎XP —绘制自然斜坡 G —绘制高程点 D —绘制电力线 I —绘制道路N —批量拟合复合线O —批量修改复合线高 WW —批量改变复合线宽Y —复合线上加点 J —复合线连接 Q ——直角纠正（红色的快捷命令是我们使用CASS绘图经常要用到的，很重要）3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。

比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。

在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。
