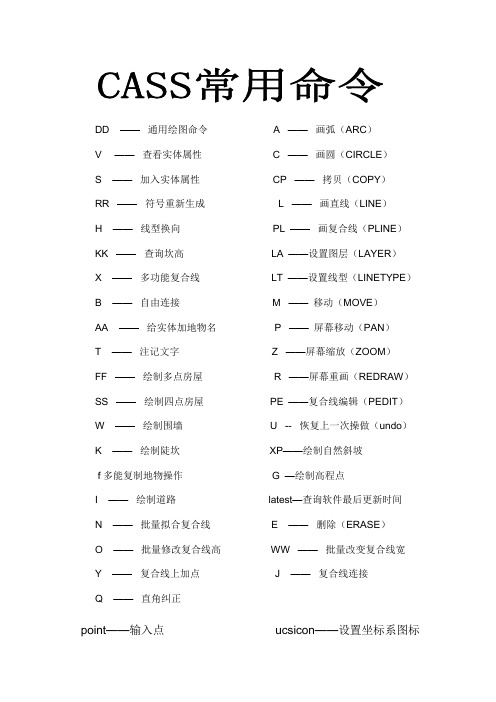

DD ——通用绘图命令 A ——画弧（ARC）
V ——查看实体属性 C ——画圆（CIRCLE）
S ——加入实体属性CP ——拷贝（COPY）
RR ——符号重新生成 L ——画直线（LINE）
H ——线型换向PL ——画复合线（PLINE）
KK ——查询坎高LA ——设置图层（LAYER）X ——多功能复合线LT ——设置线型（LINETYPE）
B ——自由连接M ——移动（MOVE）
AA ——给实体加地物名 P ——屏幕移动（PAN）
T ——注记文字Z ——屏幕缩放（ZOOM）
FF ——绘制多点房屋R ——屏幕重画（REDRAW）SS ——绘制四点房屋 PE ——复合线编辑（PEDIT）W ——绘制围墙U -- 恢复上一次操做（undo）K ——绘制陡坎XP——绘制自然斜坡
f多能复制地物操作G —绘制高程点
I ——绘制道路latest—查询软件最后更新时间
N ——批量拟合复合线 E ——删除（ERASE）
O ——批量修改复合线高WW ——批量改变复合线宽Y ——复合线上加点J ——复合线连接
Q ——直角纠正
point——输入点ucsicon——设置坐标系图标
id——查询点坐标list——显示文本窗口ddptype——设置点的大小和样式donut——绘制圆环scale——缩放命令purge——清除。
附：南方CASS快捷键A ——画弧（ARC）AA ——给实体加地物名B ——自由连接C -—画圆(CIRCLE）COPYCLIP-—从不同窗口复制局部CP —- 拷贝（COPY)D -—绘制电力线DD ——通用绘图命令DDPTYPE--改变点形状E -—删除（ERASE)F -—图形复制FF ——绘制多点房屋G -—绘制高程点H ——线型换向I ——绘制道路J ——复合线连接K -—绘制陡坎KK ——查询坎高L ——画直线（LINE）LA ——设置图层（LAYER)LT -—设置线型(LINETYPE）M —- 移动(MOVE）N —- 批量拟合复合线O -—批量修改复合线高P -—屏幕移动（PAN）PASTEORIG——在不同窗口粘贴PE ——复合线编辑（PEDIT）PL ——画复合线(PLINE）PLOT-—打印设置PURGE--清理层Q -—直角纠正R ——屏幕重画(REDRAW）REGEN——重新生成RR ——符号重新生成S ——加入实体属性SS ——绘制四点房屋T —- 注记文字TR——打断V ——查看实体属性W —- 绘制围墙WW ——批量改变复合线宽X ——多功能复合线XP -- 绘制自然斜坡Y —- 复合线上加点Z ——屏幕缩放（ZOOM）附：常见的快捷命令（一）字母类1、对象特性ADC，*ADCENTER(设计中心“Ctrl＋2”)CH, MO *PROPERTIES(修改特性“Ctrl＋1”）MA, ＊MATCHPROP（属性匹配）ST, *STYLE(文字样式）〈BR< p〉COL, *COLOR（设置颜色)LA, *LAYER(图层操作)LT, *LINETYPE(线形）LTS, *LTSCALE（线形比例）LW，*LWEIGHT （线宽）UN，＊UNITS（图形单位）ATT，*ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN(对齐)EXIT, ＊QUIT（退出）EXP，＊EXPORT（输出其它格式文件）IMP, *IMPORT(输入文件）OP，PR *OPTIONS（自定义CAD设置）PRINT, ＊PLOT（打印)PU，*PURGE(清除垃圾）R，＊REDRAW（重新生成）REN，＊RENAME(重命名）SN, ＊SNAP（捕捉栅格)DS, ＊DSETTINGS（设置极轴追踪）OS，＊OSNAP(设置捕捉模式）PRE，＊PREVIEW(打印预览）TO, *TOOLBAR（工具栏）V，＊VIEW（命名视图）AA，*AREA（面积）DI，*DIST（距离）LI，*LIST(显示图形数据信息)2、绘图命令：PO，＊POINT（点）L，＊LINE（直线)XL，＊XLINE（射线）PL，*PLINE（多段线）ML, ＊MLINE(多线）SPL，＊SPLINE（样条曲线）POL, ＊POL YGON(正多边形）REC, ＊RECTANGLE（矩形）C, ＊CIRCLE（圆）A, ＊ARC(圆弧）DO, *DONUT（圆环）EL，＊ELLIPSE(椭圆）REG，*REGION(面域)MT，*MTEXT（多行文本)T, *MTEXT（多行文本）B，*BLOCK(块定义)I, ＊INSERT（插入块）W, ＊WBLOCK（定义块文件）DIV, ＊DIVIDE（等分）H, ＊BHATCH（填充）3、修改命令：CO, *COPY（复制)MI，*MIRROR（镜像）AR，*ARRAY(阵列）O, ＊OFFSET（偏移）RO，＊ROTATE（旋转）M，＊MOVE（移动）E，DEL键*ERASE（删除）X，*EXPLODE（分解）TR, ＊TRIM（修剪）EX, *EXTEND(延伸）S，＊STRETCH(拉伸)LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER（倒角)F，＊FILLET（倒圆角）〈BR< p〉AutoCAD 2000快捷命令的使用PE, *PEDIT（多段线编辑)ED，＊DDEDIT（修改文本）4、视窗缩放:P，*PAN（平移）Z＋空格＋空格, ＊实时缩放Z, *局部放大Z+P, ＊返回上一视图Z＋E，*显示全图5、尺寸标注：DLI，＊DIMLINEAR（直线标注）DAL，*DIMALIGNED（对齐标注)DRA, ＊DIMRADIUS（半径标注）DDI, ＊DIMDIAMETER(直径标注）DAN，＊DIMANGULAR（角度标注）DCE, *DIMCENTER(中心标注）DOR, *DIMORDINATE(点标注）TOL，＊TOLERANCE（标注形位公差）LE，＊QLEADER（快速引出标注）DBA，＊DIMBASELINE(基线标注）DCO，＊DIMCONTINUE（连续标注）D，＊DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量）（二）常用CTRL快捷键【CTRL】＋1 ＊PROPERTIES(修改特性）【CTRL】＋2 ＊ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M ＊NEW（新建文件）【CTRL】＋P *PRINT(打印文件）【CTRL】＋S *SA VE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X ＊CUTCLIP（剪切）【CTRL】＋C ＊COPYCLIP（复制)【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F ＊OSNAP（对象捕捉）【CTRL】＋G *GRID(栅格）【CTRL】＋L ＊ORTHO（正交）【CTRL】＋W *(对象追踪)【CTRL】＋U *（极轴)三)常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】＊GRIP（栅格）【F8】*ORTHO（正交）注:修改完ACAD。
1.1南方CASS入门：［1］数据处理方法/步骤1.1常见的全站仪数据提取处理,南方Cass可直接连接全站仪导出及处理数据。
也可以把部分仪器测量的数据文件直接转换成为CASS格式数据.下面主要介绍如何使用Excel把不规范的数据文件处理在为可以Cass中使用的数据.2.2手动处理数据，手动处理数据需要先弄清楚Cass文件的格式,Cass文件名后缀为"。
dat"，用记事本打开后文本格式为：点号，编码，Y坐标，X坐标，高程（中间的分隔符逗号为半角逗号），看下面几列数据。
1,，365760。
368,2936912。
007,1118.8522,,365763.273，2936902.668，1117.2553,，365762.889，2936899.074，1117。
0744,，365763.195,2936898.847，1116.1475，,365760.601,2936898。
417，1118。
9243.3打开Excel,点打开文件,Excel默认文件后缀为“所有Excel文件”,大部分测量数据文件后缀为“.dat”文件，你需要更改文件类型为“所有文件”，测量的数据文件名才会显示在打开对话框中.4.4选择文件，点击打开，弹出导入文本对话框,默认选项为分隔符号。
点击下一步5.5第二步，选择分隔符号，一般情况下勾上逗号就OK，如果你对测量数据文件不是很清楚，可以把前面四个全勾上，点击完成。
6.6文件打开后，找到文件中的：点号、X坐标、Y坐标、H高程,如果你的文件中有编码的话,需要把编码也找到。
下图中我第一排是我加上去的标注。
7.7按照下图中排列数据，第一列：点号；第二列:编码；第三列:Y坐标;第四列:X坐标;第五列：H高程，第二列的编码没有可以不填，留空则可.8.8点击菜单栏中的另存为，在弹出的存为菜单中选择CSV格式，文件名中输入:"文件名.da t”,此处值得一提的是，如果你不加双引号,保存的文件名将会是:文件名。

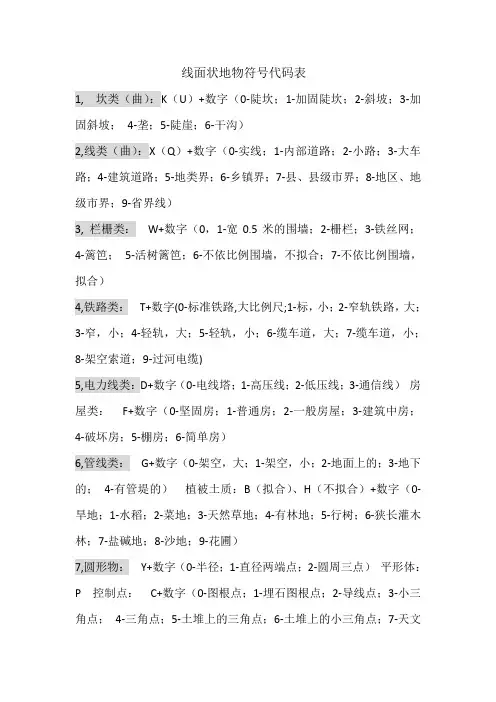

线面状地物符号代码表1, 坎类（曲）：K（U）+数字（0-陡坎；1-加固陡坎；2-斜坡；3-加固斜坡；4-垄；5-陡崖；6-干沟）2,线类（曲）：X（Q）+数字（0-实线；1-内部道路；2-小路；3-大车路；4-建筑道路；5-地类界；6-乡镇界；7-县、县级市界；8-地区、地级市界；9-省界线）3, 栏栅类：W+数字（0，1-宽0.5米的围墙；2-栅栏；3-铁丝网；4-篱笆；5-活树篱笆；6-不依比例围墙，不拟合；7-不依比例围墙，拟合）4,铁路类：T+数字(0-标准铁路,大比例尺;1-标，小；2-窄轨铁路，大；3-窄，小；4-轻轨，大；5-轻轨，小；6-缆车道，大；7-缆车道，小；8-架空索道；9-过河电缆)5,电力线类：D+数字（0-电线塔；1-高压线；2-低压线；3-通信线）房屋类：F+数字（0-坚固房；1-普通房；2-一般房屋；3-建筑中房；4-破坏房；5-棚房；6-简单房）6,管线类：G+数字（0-架空，大；1-架空，小；2-地面上的；3-地下的；4-有管堤的）植被土质：B（拟合）、H（不拟合）+数字（0-旱地；1-水稻；2-菜地；3-天然草地；4-有林地；5-行树；6-狭长灌木林；7-盐碱地；8-沙地；9-花圃）7,圆形物：Y+数字（0-半径；1-直径两端点；2-圆周三点）平形体：P 控制点：C+数字（0-图根点；1-埋石图根点；2-导线点；3-小三角点；4-三角点；5-土堆上的三角点；6-土堆上的小三角点；7-天文点；8-水准点；9-界址点）点状地物符号代码标水系设施：A00水文站A01 停泊场A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08 急流A09 过江管线标A10 信号标A11露出的沉船A12淹没的沉船A13 泉A14 水井土质：A15 石堆居民地：A16 学校A17肥气池A18 卫生所A19地上的窑洞A20电视发射塔A21地下窑洞A22窑A23蒙古包管线设施：A24上水检修井A25雨水检修井A26圆污水篦子A27下水暗井A28煤气天然气检修井A29热力检修井A30电信入孔A31电信出孔A32电力检修井A33工业、石油检修井A34液展体气体储存设备A35不明用途检修井A36 消火栓A37阀门A38 水龙头A39长形污水篦子电力设施：A40 变电室A41无线电杆/塔A42电杆军事设施：A43 旧碉堡A44雷达站道路设施：A45里程碑A46 坡度表A47路标A48 汽车站A49劈板信号机独立树：A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树工矿设施：A54烟囱A55露天设备A56地磅A57 起重机A58探井A59钻机A60石油/天然气井A61盐井A62废弃小矿井A63废弃的平峒洞口A64废弃的竖井井口A65开采的小矿井A66开采的平峒洞口A67开采的竖井井口公共设施：A68加油站A69 气象站A70路灯A71照射灯A72喷水池A73 垃圾站A74 旗杆A75 亭A76岗亭/岗楼A77钟/楼/城楼A78水塔A79水塔烟囱A80环保监测点A81粮仓A82风车A83水磨房水车A84 避雷针A85抽水机站A86地下建筑物天窗宗教设施：A87纪念祥碑A88碑/柱/墩A89塑像A90庙宇A91 土地庙A92教堂A93 清真寺A94敖包/经堆。

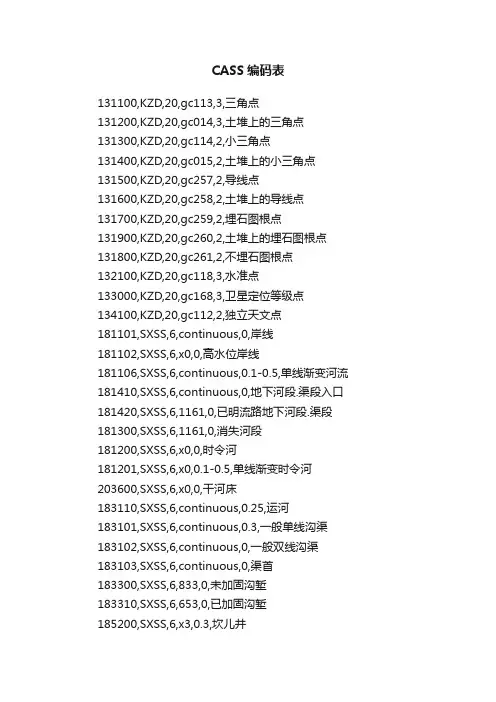

CASS编码表131100,KZD,20,gc113,3,三角点131200,KZD,20,gc014,3,土堆上的三角点131300,KZD,20,gc114,2,小三角点131400,KZD,20,gc015,2,土堆上的小三角点131500,KZD,20,gc257,2,导线点131600,KZD,20,gc258,2,土堆上的导线点131700,KZD,20,gc259,2,埋石图根点131900,KZD,20,gc260,2,土堆上的埋石图根点131800,KZD,20,gc261,2,不埋石图根点132100,KZD,20,gc118,3,水准点133000,KZD,20,gc168,3,卫星定位等级点134100,KZD,20,gc112,2,独立天文点181101,SXSS,6,continuous,0,岸线181102,SXSS,6,x0,0,高水位岸线181106,SXSS,6,continuous,0.1-0.5,单线渐变河流181410,SXSS,6,continuous,0,地下河段.渠段入口181420,SXSS,6,1161,0,已明流路地下河段.渠段181300,SXSS,6,1161,0,消失河段181200,SXSS,6,x0,0,时令河181201,SXSS,6,x0,0.1-0.5,单线渐变时令河203600,SXSS,6,x0,0,干河床183110,SXSS,6,continuous,0.25,运河183101,SXSS,6,continuous,0.3,一般单线沟渠183102,SXSS,6,continuous,0,一般双线沟渠183103,SXSS,6,continuous,0,渠首183300,SXSS,6,833,0,未加固沟堑183310,SXSS,6,653,0,已加固沟堑185200,SXSS,6,x3,0.3,坎儿井185201,SXSS,1,gc146,0,坎儿井竖井183400,SXSS,6,X1,0.3,地下灌渠183401,SXSS,2,gc190,0,地下灌渠出水口184710,SXSS,10,qiao,0,带柱的输水槽184720,SXSS,10,qiao,2,不带柱的输水槽184721,SXSS,13,ggp,1,半依比例的输水槽184730,SXSS,5,x31,0,输水隧道184731,SXSS,6,continuous,0,输水隧道入口184810,SXSS,6,x6,0,倒虹吸通道184820,SXSS,5,continuous,0,倒虹吸入水口165101,SXSS,10,hda,2,依比例涵洞165103,SXSS,13,ggp,1,半依比例涵洞183501,SXSS,15,8352,8351,双线干沟183502,SXSS,6,8351,0,双线干沟183503,SXSS,6,8353,0.3,单线干沟182100,SXSS,6,continuous,0,湖泊182401,SXSS,6,10421,0,有坎池塘182402,SXSS,6,continuous,0,无坎池塘182200,SXSS,6,x0,0,时令湖203610,SXSS,6,x0,0,干涸湖182300,SXSS,6,continuous,0,水库水边线182311,SXSS,15,8231,8232,水库溢洪道182312,SXSS,6,8232,0,水库溢洪道182340,SXSS,13,ggp,1,水库泄洪洞182361,SXSS,15,10411a,10411,水库堤坝182362,SXSS,6,10411,0,水库堤坝182350,SXSS,6,x0,0,建筑中水库186100,SXSS,6,continuous,0.2,海岸线186200,SXSS,6,862,0,干出线186510,SXSS,17,1161,1061,沙滩186521,SXSS,2,gc201,0,沙砾滩石块186530,SXSS,17,1161,*865,沙泥滩186540,SXSS,17,1161,865,淤泥滩186551,SXSS,6,8651,0,岩石滩186552,SXSS,6,8652,0,珊瑚滩186560,SXSS,17,x4,*gc194,贝类养殖滩186561,SXSS,1,gc194,0,贝类养殖滩符号186570,SXSS,17,x4,*gc170,红树林滩186571,SXSS,1,gc170,0,红树林滩符号186580,SXSS,6,1161,0,干出滩中河道186590,SXSS,6,1161,0,潮水沟186710,SXSS,17,1161,gc262,危险岸186711,SXSS,1,gc262,0,危险岸符号186811,SXSS,9,continuous,gc195,依比例单个明礁186812,SXSS,1,gc195,0,不依比例单个明礁186813,SXSS,1,gc196,0,不依比例丛礁(明礁) 186841,SXSS,6,8651,0,依比例暗礁186842,SXSS,1,gc238,0,不依比例单个暗礁186843,SXSS,1,gc239,0,不依比例丛礁(暗礁) 186821,SXSS,6,8651,0,依比例干出礁186822,SXSS,1,gc197,0,不依比例单个干出礁186823,SXSS,1,gc198,0,不依比例丛礁(干出礁) 186831,SXSS,6,8651,0,依比例适淹礁186832,SXSS,1,gc199,0,不依比例单个适淹礁186833,SXSS,1,gc237,0,不依比例丛礁(适淹礁) 186850,SXSS,6,8652,0,珊瑚礁186900,SXSS,6,1161,0,危险海区187100,SXSS,6,continuous,0,海岛187210,SXSS,17,x4,1061,水中滩沙滩187230,SXSS,17,x4,*865,水中滩沙泥滩187240,SXSS,17,x4,*gc201,水中滩沙砾滩187310,SXSS,17,x0,*873,岸滩沙泥滩187320,SXSS,17,x4,*gc201,岸滩沙砾滩187321,SXSS,2,gc201,0,岸滩沙砾滩石块187330,SXSS,17,x0,1061,岸滩沙滩187340,SXSS,17,x0,873,岸滩泥滩187400,SXSS,17,x4,1061,沙洲185300,SXSS,2,gc068,0,泉185101,SXSS,7,continuous,gc146,依比例水井185102,SXSS,1,gc146,0,水井185110,SXSS,1,gc263,0,地热井153801,SXSS,8,10421,水,高于地面水池153802,SXSS,8,continuous,水,低于地面水池153803,SXSS,14,fours,0,有盖的水池153804,SXSS,14,fours,0,陡坎边有盖的水池185400,SXSS,6,854,0,瀑布.跌水206701,SXSS,17,continuous,1067a,能通行沼泽地206702,SXSS,17,continuous,1067b,不能通行沼泽地181103,SXSS,2,gc086,0,河流流向181104,SXSS,2,gc233,0,涨潮181105,SXSS,2,gc086,0,落潮183121,SXSS,2,gc264,0,沟渠往复流向183122,SXSS,2,gc086,0,沟渠单向流向184611,SXSS,15,833a,833,斜坡式土堤184612,SXSS,6,833,0,斜坡式土堤184621,SXSS,15,10421a,10421,坎式土堤184622,SXSS,6,10421,0,坎式土堤184602,SXSS,6,8462,0.2,垅184101,SXSS,10,qiao,2,依比例通车水闸184102,SXSS,10,qiao,2,依比例不通车水闸184106,SXSS,6,continuous,0,依比例不通车水闸（单线）184111,SXSS,1,gc265,0,能通车水闸184112,SXSS,1,gc191,0,不能通车水闸184104,SXSS,1,gc192,0,不能走人水闸184105,SXSS,8,continuous,gc192,水闸房屋184121,SXSS,1,gc266,0,能通车船闸184122,SXSS,1,gc267,0,不能通车船闸184123,SXSS,1,gc268,0,不能走人船闸153400,SXSS,1,gc104,0,水轮泵.抽水机站184201,SXSS,5,x5,0,滚水坝(虚线)184202,SXSS,5,842,0,滚水坝(坎线)184301,SXSS,15,8431,8432,拦水坝184302,SXSS,6,8432,0,拦水坝184303,SXSS,10,qiao,2,能通车的拦水坝184550,SXSS,6,10422,0,一般加固岸184541,SXSS,6,84541,0,斜坡式有栅栏加固岸184542,SXSS,6,84542,0,直立式有栅栏加固岸184510,SXSS,11,wall,0.5,防洪墙184520,SXSS,11,wall,0.5,直立式防洪墙184530,SXSS,11,wall,0.5,有栏杆的防洪墙184531,SXSS,11,wall,0.5,有栏杆的直立式防洪墙185510,SXSS,6,10421,0,土质的有滩陡岸185520,SXSS,6,1033b,0,石质的有滩陡岸185530,SXSS,6,10421,0,土质的无滩陡岸185540,SXSS,6,1033b,0,石质的无滩陡岸184410,SXSS,6,10412,0,斜坡式防波堤184420,SXSS,6,10422,0,直立式防波堤184430,SXSS,6,1054,0,石垄式防波堤141101,JMD,5,continuous,0,一般房屋141111,JMD,8,continuous,砼,砼房屋141121,JMD,8,continuous,砖,砖房屋141131,JMD,8,continuous,铁,铁房屋141141,JMD,8,continuous,钢,钢房屋141151,JMD,8,continuous,木,木房屋141161,JMD,8,continuous,混,混房屋141104,JMD,17,continuous,411b,突出房屋141103,JMD,17,continuous,411b,1:2000房屋141200,JMD,8,continuous,简,简单房屋141300,JMD,8,continuous,建,建筑房屋141400,JMD,8,x5,破,破坏房屋141500,JMD,18,pf,0,棚房141510,JMD,18,pf,0,无墙的棚房141600,JMD,5,x39,0,架空房屋141700,JMD,5,x39,0,廊房141800,JMD,5,x39,0,飘楼142111,JMD,0,yaodong,0,依比例地上窑洞142112,JMD,2,gc139,0,地上窑洞不依比例142113,JMD,8,continuous,gc139,房屋式窑洞142121,JMD,8,4212,gc140,依比例地下窑洞142122,JMD,1,gc140,0,地下窑洞142200,JMD,1,gc004,0,蒙古包142201,JMD,7,continuous,gc004,蒙古包范围151401,DLDW,1,gc071,0,开采的竖井井口(圆) 151411,DLDW,1,gc171,0,开采的竖井井口(方) 151402,DLDW,2,gc072,0,开采的斜井井口151403,DLDW,2,gc073,0,开采的平洞洞口151404,DLDW,1,gc172,0,开采的小矿井151501,DLDW,1,gc173,0,废弃的竖井井口(圆)151511,DLDW,1,gc174,0,废弃的竖井井口(方)151502,DLDW,2,gc175,0,废弃的斜井井口151503,DLDW,2,gc074,0,废弃的平洞洞口151504,DLDW,1,gc176,0,废弃的小矿井151800,DLDW,6,1161,0,露天采掘场范围线151700,DLDW,1,gc269,0,石油.天然气井151710,DLDW,8,continuous,gc269,海上平台151600,DLDW,1,gc270,0,盐井151200,DLDW,1,gc094,0,不依比例探井151210,DLDW,7,continuous,gc094,依比例探井151300,DLDW,5,continuous,0,探槽151100,DLDW,1,gc093,0,钻孔152811,DLDW,7,continuous,gc070,依比例液体.气体储存设备(圆)152812,DLDW,8,continuous,gc070,依比例液体.气体储存设备(非圆)152802,DLDW,1,gc070,0,不依比例液体.气体储存设备152610,DLDW,1,gc214,0,塔形建筑物152611,DLDW,7,continuous,gc214,塔形建筑物范围152620,DLDW,1,gc102,0,水塔152621,DLDW,7,continuous,gc102,水塔范围152630,DLDW,1,gc030,0,水塔烟囱152631,DLDW,7,continuous,gc030,水塔烟囱范围152700,DLDW,1,gc095,0,烟囱152701,DLDW,7,continuous,gc095,烟囱范围152702,DLDW,5,continuous,0,烟道152703,DLDW,5,x5,0,架空烟道152640,DLDW,1,gc271,0,放空火炬206800,DLDW,6,1161,0,盐田.盐场范围线158601,DLDW,12,round,0,堆式窑158602,DLDW,1,gc181,0,窑158603,DLDW,8,continuous,gc181,台式窑152900,DLDW,1,gc018,0,露天设备152901,DLDW,8,1161,gc018,露天设备范围(非圆) 152902,DLDW,7,continuous,gc018,露天设备范围(圆) 152310,DLDW,5,continuous,0,架空传送带152311,DLDW,2,gc002,0,架空传送带支柱152320,DLDW,5,continuous,0,地面上的传送带152330,DLDW,5,x5,0,地面下的传送带152340,DLDW,13,ggp,1,1:2000传送带152210,DLDW,10,diaoche,1,龙门吊152220,DLDW,10,diaoche,1,天吊152401,DLDW,1,gc170,0,漏斗符号152402,DLDW,5,continuous,0,漏斗辅助线152410,DLDW,14,fours,1,斗在中间的漏斗152420,DLDW,14,fours,1,斗在一侧的漏斗152430,DLDW,2,gc177,0,斗在墙上的漏斗152440,DLDW,12,round,0,圆形斗在坑内的漏斗152441,DLDW,14,fours,0,方形斗在坑内的漏斗152100,DLDW,1,gc016,0,起重机152110,DLDW,10,diaoche,0,起重机轨道152501,DLDW,11,wall,2.0,依比例滑槽152503,DLDW,5,5253,0,不依比例滑槽158400,DLDW,1,gc017,0,地磅158402,DLDW,8,X32,gc017,雨罩下的地磅158403,DLDW,8,1161,gc017,露天的地磅158501,DLDW,8,continuous,货栈,有平台露天货栈158502,DLDW,8,1161,货栈,无平台露天货栈153500,DLDW,8,1161,球,打谷场.球场153600,DLDW,8,536,牲,饲养场186600,DLDW,6,1161,0,水产养殖场153700,DLDW,8,continuous,gc272,温室.大棚153701,DLDW,1,gc272,0,温室.大棚符号153101,DLDW,8,continuous,gc034,依比例粮仓153102,DLDW,1,gc034,0,不依比例粮仓153103,DLDW,17,1161,gc034,粮仓群153104,DLDW,17,443,gc034,有围墙的粮仓群153300,DLDW,1,gc036,0,水磨房.水车153200,DLDW,1,gc035,0,风车153910,DLDW,1,gc273,0,药浴池153901,DLDW,17,continuous,1061,依比例积肥池153902,DLDW,1,gc178,0,不依比例积肥池154600,DLDW,1,gc136,0,学校154700,DLDW,1,gc138,0,医疗点159110,DLDW,21,continuous-continuous,0.6,体育馆.科技馆159120,DLDW,8,continuous,gc274,宾馆饭店159130,DLDW,8,continuous,gc275,超市159140,DLDW,8,continuous,gc276,剧院.电影院154810,DLDW,5,continuous,0,有看台露天体育场154811,DLDW,5,continuous,0,有看台露天体育场主席台154812,DLDW,5,continuous,0,有看台露天体育场门洞154820,DLDW,5,continuous,0,无看台露天体育场154830,DLDW,8,continuous,台,露天舞台154900,DLDW,8,continuous,泳,游泳池159150,DLDW,8,continuous,gc277,电视台159160,DLDW,8,continuous,gc278,电信局159170,DLDW,8,continuous,gc279,邮局155800,DLDW,1,gc180,0,电视发射塔155810,DLDW,9,continuous,gc180,电视发射塔范围155701,DLDW,8,continuous,gc132,建筑物上无线电杆.塔155703,DLDW,18,gkg,0,依比例无线电杆.塔155702,DLDW,1,gc132,0,无线电杆.塔159200,DLDW,1,gc280,0,电话亭158800,DLDW,8,continuous,厕,厕所155520,DLDW,9,1161,垃圾场,垃圾场155500,DLDW,1,gc022,0,不依比例垃圾台155510,DLDW,8,continuous,gc022,依比例垃圾台158702,DLDW,17,1161,gc111,依比例坟地158703,DLDW,1,gc111,0,不依比例坟地158701,DLDW,1,gc110,0,独立大坟158711,DLDW,9,1161,gc110,独立大坟范围157410,DLDW,8,continuous,gc282,古迹范围157411,DLDW,1,gc282,0,不依比例古迹157420,DLDW,8,1161,gc282,遗址157400,DLDW,5,574,0,烽火台157201,DLDW,7,continuous,gc024,依比例旧碉堡157202,DLDW,1,gc024,0,旧碉堡156201,DLDW,8,continuous,gc283,依比例碑.柱.墩156202,DLDW,1,gc283,0,碑.柱.墩156101,DLDW,8,continuous,gc105,依比例纪念碑156102,DLDW,1,gc105,0,纪念碑156500,DLDW,13,ggp,0,依比例彩门.牌坊.牌楼156501,DLDW,1,gc284,0,不依比例彩门.牌坊.牌楼157101,DLDW,8,continuous,gc023,依比例钟楼.城楼.鼓楼157102,DLDW,1,gc023,0,钟楼.城楼.鼓楼156601,DLDW,8,continuous,gc100,依比例亭底座156603,DLDW,8,x5,gc100,依比例亭顶156602,DLDW,1,gc100,0,亭156211,DLDW,8,continuous,gc106,依比例文物碑石156212,DLDW,1,gc106,0,文物碑石156400,DLDW,1,gc098,0,旗杆156301,DLDW,8,continuous,gc107,依比例塑像156302,DLDW,1,gc107,0,塑像157501,DLDW,8,continuous,gc108,依比例庙宇157502,DLDW,1,gc108,0,庙宇156220,DLDW,1,gc285,0,华表157801,DLDW,8,continuous,gc027,依比例清真寺157802,DLDW,1,gc027,0,清真寺157701,DLDW,8,continuous,gc026,依比例教堂157702,DLDW,1,gc026,0,教堂157301,DLDW,8,continuous,gc029,依比例宝塔.经塔157302,DLDW,1,gc029,0,宝塔.经塔157901,DLDW,9,1161,gc028,依比例敖包.经堆157902,DLDW,1,gc028,0,敖包.经堆157601,DLDW,8,continuous,gc025,依比例土地庙157602,DLDW,1,gc025,0,土地庙154100,DLDW,1,gc075,0,气象站154400,DLDW,1,gc054,0,水文站154110,DLDW,8,continuous,gc286,地震台154111,DLDW,1,gc286,0,不依比例地震台154120,DLDW,8,continuous,gc287,天文台154121,DLDW,1,gc287,0,不依比例天文台154300,DLDW,1,gc033,0,环保检测站154310,DLDW,8,continuous,gc033,依比例环保检测站154130,DLDW,8,continuous,gc288,卫星地面站154131,DLDW,1,gc288,0,不依比例卫星地面站154140,DLDW,8,continuous,gc289,科学实验站154141,DLDW,1,gc289,0,不依比例科学实验站144111,JMD,5,441,0,完整的长城及砖石城墙(外侧) 144112,JMD,5,continuous,0,完整的长城及砖石城墙(内侧)144113,JMD,5,continuous,0,完整的长城及砖石城墙城楼144114,JMD,10,qiao,2,完整的长城及砖石城墙城门144115,JMD,10,lt,2,完整的长城及砖石城墙台阶144121,JMD,5,4412a,0,破坏的长城及砖石城墙(外侧) 144122,JMD,5,x38,0,破坏的长城及砖石城墙(内侧) 144201,JMD,5,442,0,土城墙(外侧)144202,JMD,5,continuous,0,土城墙(内侧)144211,JMD,10,qiao,2,土城墙城门144212,JMD,3,continuous,0,土城墙豁口144221,JMD,5,442a,0,损坏的土城墙(外侧)144222,JMD,5,x38,0,损坏的土城墙(内侧)144301,JMD,11,wall,0.3,依比例围墙144302,JMD,5,443,0.3,不依比例围墙144400,JMD,5,444,0,栅栏.栏杆144500,JMD,5,445,0,篱笆144600,JMD,18,hs,gc170,活树篱笆144700,JMD,5,447,0,铁丝网158301,JMD,8,continuous,gc290,依比例地下建筑物出入口158303,JMD,2,gc290,0,敞开式地下建筑物出入口158302,JMD,2,gc010,0,不依比例地下建筑物出入口158304,JMD,1,gc294,0,地铁站158305,JMD,8,continuous,gc294,依比例地铁站143501,JMD,2,gc169,0,地下室的天窗143502,JMD,1,gc011,0,地下建筑物通风口143111,JMD,5,x32,0,无墙壁柱廊143112,JMD,5,continuous,0,柱廊有墙壁边143800,JMD,5,x32,0,门顶雨罩140001,JMD,0,yangtai,0,阳台143130,JMD,5,x32,0,檐廊143131,JMD,5,x5,0,挑廊143140,JMD,10,xktl,0,悬空通廊143200,JMD,10,qiao,2,门洞下跨道143301,JMD,10,lt,2,台阶143302,JMD,10,lt,2,有边台阶143303,JMD,0,xp,0,U形台阶143400,JMD,10,lt,2,室外楼梯143410,JMD,0,xp,5,不规则楼梯143601,JMD,0,linend,0,围墙门143602,JMD,0,yuanmen,0,有门房的院门143701,JMD,14,0,0,依比例门墩143702,JMD,2,gc002,0,不依比例门墩143911,JMD,5,x32,0,依比例支柱.墩(虚线) 143912,JMD,14,0,0,依比例支柱.墩(方形) 143913,JMD,4,continuous,0,依比例支柱.墩(圆形) 143901,JMD,2,gc002,0,不依比例支柱.墩(方形实心) 143903,JMD,2,gc291,0,不依比例支柱.墩(方形空心) 143902,JMD,1,gc170,0,不依比例支柱.墩(圆形) 155210,DLDW,1,gc097,0,路灯155221,DLDW,1,gc019,0,杆式照射灯155222,DLDW,14,fours,0,桥式照射灯基塔155223,DLDW,5,x5,0,桥式照射灯虚线155224,DLDW,1,gc179,0,塔式照射灯155600,DLDW,1,gc101,0,岗亭.岗楼155610,DLDW,9,continuous,gc101,依比例岗亭.岗楼154500,DLDW,18,gkg,1,多柱宣传橱窗154510,DLDW,1,gc292,0,单柱宣传橱窗155300,DLDW,1,gc020,0,喷水池155301,DLDW,7,continuous,gc020,喷水池范围155400,DLDW,1,gc021,0,假石山155401,DLDW,9,1161,gc021,假石山范围155900,DLDW,1,gc103,0,避雷针161101,DLSS,11,tl1,-1.435,依比例一般铁路161109,DLSS,11,tl1,-0.8,不依比例一般铁路161201,DLSS,11,tl1,-1.435,依比例电气化铁路161209,DLSS,11,tl1,-0.8,不依比例电气化铁路161203,DLSS,13,ggp,0,依比例电气化铁路电线架161204,DLSS,2,gc182,0,不依比例电气化铁路电线架161401,DLSS,11,tl1,-1.435,依比例建筑中铁路161409,DLSS,11,tl1,-0.8,不依比例建筑中铁路161301,DLSS,11,tl1,1.435,依比例窄轨铁路161309,DLSS,11,tl1,-0.6,不依比例窄轨铁路162110,DLSS,5,continuous,0,有雨棚的站台162111,DLSS,14,pf,0,站台雨棚162112,DLSS,2,gc291,0,雨棚支柱162120,DLSS,5,continuous,0,露天的站台162300,DLSS,5,x5,0,地道162200,DLSS,5,continuous,0,露天的天桥162202,DLSS,18,jdfw,0,封闭的天桥162201,DLSS,10,lt,2,天桥台阶162401,DLSS,1,gc183,0,高柱信号灯162402,DLSS,1,gc184,0,矮柱信号灯162500,DLSS,1,gc203,0,臂板信号灯162600,DLSS,1,gc204,0,水鹤162700,DLSS,0,linend,0.6,车挡162710,DLSS,0,linend,0.0,车挡1:2000 162800,DLSS,12,round,0,依比例机车转盘162810,DLSS,1,gc293,0,不依比例机车转盘163100,DLSS,6,continuous,0.4,高速公路163110,DLSS,5,continuous,0.4,高速公路临时停车点163120,DLSS,6,continuous,0.3,高速公路隔离带163400,DLSS,6,x33,0.4,建筑中高速公路163220,DLSS,6,continuous,0.3,国道163221,DLSS,6,continuous,0,国道细边线163222,DLSS,6,continuous,0.3,国道隔离带163510,DLSS,6,x34,0.3,建筑中国道163230,DLSS,6,continuous,0.3,省道163231,DLSS,6,continuous,0,省道细边线163232,DLSS,6,continuous,0.3,省道隔离带163520,DLSS,6,x35,0.3,建筑中省道163240,DLSS,6,continuous,0.3,专用公路163241,DLSS,6,continuous,0,专用公路细边线163530,DLSS,6,x29,0.3,建筑中专用公路163300,DLSS,6,continuous,0.2,县道乡道163310,DLSS,6,continuous,0,县道乡道细边线163320,DLSS,6,continuous,0.3,县道乡道带路肩163600,DLSS,6,x13,0.2,建筑中县道乡道161910,DLSS,11,tl1,-1.0,地面下地铁161912,DLSS,11,tl1,-1.0,地面上地铁161921,DLSS,16,x36,0.8,轻轨线路161922,DLSS,16,x36,0.6,轻轨线路1:2000 161923,DLSS,1,gc327,0,轻轨站标识161600,DLSS,6,continuous,0,电车轨道161601,DLSS,13,ggp,0,电车轨道双电杆161602,DLSS,2,gc295,0,电车轨道单电杆164700,DLSS,6,continuous,0.4,快速路边线164710,DLSS,6,x37,0.15,快速路中线164600,DLSS,6,continuous,0.4,高架路164610,DLSS,6,x5,0,高架路支柱164620,DLSS,6,10422,0,高架路引道164810,DLSS,6,continuous,0.35,街道主干路164820,DLSS,6,continuous,0.25,街道次干路164830,DLSS,6,continuous,0.15,街道支路164400,DLSS,6,x6,0,内部道路164500,DLSS,11,wall,2.0,阶梯路164100,DLSS,6,x2,0.2,机耕路虚线边164110,DLSS,6,continuous,0.2,机耕路实线边164201,DLSS,6,x3,0.2,依比例乡村路虚线164211,DLSS,6,continuous,0.2,依比例乡村路实线164202,DLSS,6,x2,0.3,不依比例乡村路164300,DLSS,6,x3,0.3,小路165610,DLSS,1,gc296,0,长途汽车站165604,DLSS,1,gc076,0,汽车停车站155100,DLSS,1,gc096,0,加油站165620,DLSS,8,1161,gc297,停车场165621,DLSS,1,gc297,0,停车场符号165631,DLSS,1,gc298,0,车道信号灯165632,DLSS,1,gc299,0,人行横道信号灯165640,DLSS,18,pf,0,收费站165641,DLSS,5,continuous,0,收费站服务区165642,DLSS,13,ggp,1,半依比例收费站166210,DLSS,10,qiao,2,单层车行桥166240,DLSS,10,qiao,2,并行车行桥166241,DLSS,5,continuous,0,并行车行桥分界线166220,DLSS,10,qiao,2,有人行道车行桥166221,DLSS,5,x6,0,车行桥人行道166230,DLSS,10,qiao,2,有输水槽车行桥166300,DLSS,10,qiao,2,双层桥166310,DLSS,6,continuous,0,双层桥引桥166800,DLSS,10,qiao,2,漫水桥.浮桥166900,DLSS,6,continuous,0,立交桥匝道158100,DLSS,5,continuous,0,过街天桥158202,DLSS,5,x5,0,过街地道166401,DLSS,10,qiao,2,依比例人行桥166402,DLSS,13,ggp,1,不依比例人行桥166700,DLSS,10,qiao,2,亭桥.廊桥166600,DLSS,10,qiao,0,铁索桥166610,DLSS,13,ggp,1,不依比例铁索桥166501,DLSS,10,qiao,0,依比例级面桥166502,DLSS,13,ggp,1,不依比例级面桥166810,DLSS,10,qiao,2,栈桥165210,DLSS,6,x5,0,隧道里的铁路线165201,DLSS,5,10422,0,依比例隧道入口165202,DLSS,0,suidao,0,不依比例隧道入口165500,DLSS,18,pf,0,明峒165510,DLSS,6,x5,0,明峒里的铁路线165811,DLSS,13,ggp,1,铁路平交道口栏木165301,DLSS,6,653,0,已加固路堑165302,DLSS,6,10421,0,未加固路堑165401,DLSS,6,653,0,已加固路堤165402,DLSS,6,833,0,未加固路堤165605,DLSS,1,gc300,0,中国零公里标志165606,DLSS,1,gc328,0,省市零公里标志165603,DLSS,1,gc052,0,路标165601,DLSS,1,gc038,0,里程碑165611,DLSS,1,gc255,0,1:2000里程碑165602,DLSS,1,gc039,0,坡度标167810,DLSS,1,gc311,0,水运港客运站167610,DLSS,6,continuous,0,顺岸式固定码头167620,DLSS,6,continuous,0,堤坝式固定码头167700,DLSS,5,continuous,0,浮码头167710,DLSS,5,x5,0,浮码头架空过道167800,DLSS,1,gc055,0,停泊场168101,DLSS,1,gc056,0,不依比例灯塔168111,DLSS,7,continuous,gc056,依比例灯塔168102,DLSS,1,gc057,0,灯桩168103,DLSS,1,gc147,0,灯船168200,DLSS,1,gc312,0,浮标.灯浮标168300,DLSS,1,gc061,0,岸标.立标168600,DLSS,1,gc063,0,信号杆168400,DLSS,1,gc060,0,系船浮筒168500,DLSS,1,gc062,0,过江管线标169001,DLSS,1,gc064,0,露出的沉船169002,DLSS,1,gc065,0,淹没的沉船169012,DLSS,9,1161,gc065,沉船范围线169003,DLSS,2,gc066,0,急流169013,DLSS,9,1161,gc066,急流范围线169004,DLSS,1,gc067,0,旋涡169014,DLSS,9,1161,gc067,旋涡范围线168700,DLSS,2,gc185,0,通航起迄点161701,DLSS,11,tl1,-0.8,缆车道161501,DLSS,11,tl1,1.435,依比例简易铁路161502,DLSS,11,tl1,-0.5,不依比例简易铁路161810,DLSS,5,continuous,0,依比例架空索道161811,DLSS,14,0,0,架空索道柱架161800,DLSS,18,gkg,0,不依比例架空索道167110,DLSS,5,x5,0.5,汽车渡167120,DLSS,5,x5,0.5,火车渡191101,JJ,5,911a,0.75,国界191111,JJ,1,gc240,0,国界的界桩.界碑191102,JJ,5,911b,0,未定国界191201,JJ,5,912a,0.6,省级行政区已定界191211,JJ,1,gc316,0,省级行政区界标191202,JJ,5,x22,0.6,省级行政区未定界191220,JJ,5,912b,0.5,特别行政区界191221,JJ,1,gc316,0,特别行政区界标191301,JJ,5,913a,0.5,地级行政区已定界191311,JJ,1,gc316,0,地级行政区界标191302,JJ,5,x23,0.5,地级行政区未定界191401,JJ,5,914a,0.4,县级行政区已定界191411,JJ,1,gc316,0,县级行政区界标191402,JJ,5,x24,0.4,县级行政区未定界191501,JJ,5,915a,0.25,乡镇已定界191502,JJ,5,x25,0.25,乡镇未定界191600,JJ,5,916,0.2,村界191700,JJ,5,917,0.2,组界192100,JJ,5,921,0.4,特殊地区界192110,JJ,5,921,0.2,开发区保税区界192200,JJ,5,922,0.2,自然文化保护区界193100,JJ,5,continuous,0.3,建设用地边界193200,JJ,5,continuous,0.2,基本农田界193300,JJ,5,continuous,0.2,国有土地界201101,DGX,19,continuous,0.15,等高线首曲线201102,DGX,19,continuous,0.3,等高线计曲线201103,DGX,19,x12,0.15,等高线间曲线201199,RIDGE,5,continuous,0,地性线201300,DGX,3,continuous,0,示坡线202101,GCD,0,gcd,0,一般高程点202300,GCD,0,gcd,0,比高点及其注记202200,DMTZ,1,gc245,0,特殊高程点186301,DSX,19,continuous,0.15,等深线首曲线186302,DSX,19,continuous,0.3,等深线计曲线186400,GCD,0,gcd,0,水深点205201,DMTZ,9,continuous,gc324,依比例独立石205202,DMTZ,2,gc324,0,不依比例独立石205501,DMTZ,6,1161,0,依比例土堆范围205502,DMTZ,6,10411,0,依比例土堆斜坡线205503,DMTZ,1,gc243,0,不依比例土堆205301,DMTZ,9,1161,gc087,依比例石堆205302,DMTZ,2,gc087,0,不依比例石堆203800,DMTZ,2,gc241,0,岩溶漏斗205601,DMTZ,6,854,0,依比例坑穴205602,DMTZ,1,gc244,0,不依比例坑穴205101,DMTZ,0,yaodong,0,依比例山洞205102,DMTZ,2,gc242,0,不依比例山洞203500,DMTZ,6,10421,0,冲沟203701,DMTZ,5,continuous,0,依比例地裂缝203703,DMTZ,6,continuous,0.15,不依比例地裂缝203310,DMTZ,0,kan,10421,土质的陡崖203320,DMTZ,0,kan,1033b,石质的陡崖204201,DMTZ,0,kan,10421,未加固陡坎204202,DMTZ,0,kan,10422,加固陡坎203420,DMTZ,17,1161,gc201,露岩地203421,DMTZ,1,gc201,0,露岩地符号203410,DMTZ,6,1033b,0,陡石山206100,DMTZ,17,continuous,1061,平沙地203110,DMTZ,6,10421,0,沙土的崩崖203120,DMTZ,6,1033b,0,石质的崩崖203200,DMTZ,6,1161,0,滑坡范围线204101,DMTZ,6,10411,0,未加固斜坡204102,DMTZ,6,10412,0,加固斜坡204300,DMTZ,6,10421,0,梯田坎205401,DMTZ,6,1161,0,依比例石垄205402,DMTZ,6,1054,0,不依比例石垄204400,DMTZ,0,xp,1,自然斜坡204410,DMTZ,0,xp,3,加固自然斜坡204420,DMTZ,0,xp,6,自然陡崖204430,DMTZ,0,xp,8,自然陡坎204440,DMTZ,0,xp,10,加固自然陡坎216100,ZBTZ,6,1161,0,地类界211100,ZBTZ,17,1161,gc120,稻田211101,ZBTZ,1,gc120,0,单个稻田符号211900,ZBTZ,17,1161,gc330,水浇地211110,ZBTZ,6,continuous,0.2,单线田埂211121,ZBTZ,15,10421a,10421,双线田埂211122,ZBTZ,6,10421,0,双线田埂211200,ZBTZ,17,1161,gc119,旱地211201,ZBTZ,1,gc119,0,单个旱地符号211400,ZBTZ,17,1161,gc123,菜地211401,ZBTZ,1,gc123,0,单个菜地符号211300,ZBTZ,17,continuous,gc126,水生经济作物地211301,ZBTZ,1,gc126,0,单个水生经济作物地符号206900,ZBTZ,6,1161,0,台田212100,ZBTZ,17,1161,gc325,果园212101,ZBTZ,1,gc325,0,单个果园符号212200,ZBTZ,17,1161,gc205,桑园212201,ZBTZ,1,gc205,0,单个桑园符号212300,ZBTZ,17,1161,gc206,茶园212301,ZBTZ,1,gc206,0,单个茶园符号212400,ZBTZ,17,1161,gc207,橡胶园212401,ZBTZ,1,gc207,0,单个橡胶园符号212600,ZBTZ,17,1161,gc125,其他经济林212601,ZBTZ,1,gc125,0,单个其他经济林符号212500,ZBTZ,17,1161,gc165,经济作物地212501,ZBTZ,1,gc165,0,单个经济作物地符号213100,ZBTZ,17,1161,gc326,成林213101,ZBTZ,1,gc326,0,单个成林符号213500,ZBTZ,17,1161,gc170,幼林.苗圃213501,ZBTZ,1,gc170,0,幼林.苗圃符号213201,ZBTZ,17,1161,gc160,大面积灌木林。

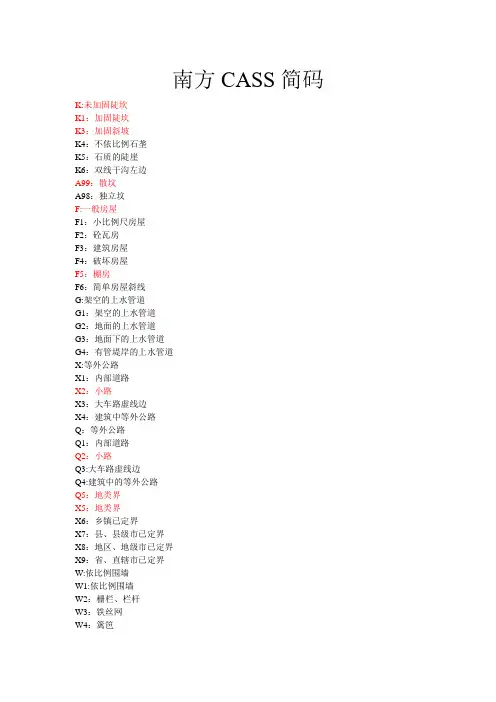

南方CASS简码K:未加固陡坎K1：加固陡坎K3：加固斜坡K4：不依比例石垄K5：石质的陡崖K6：双线干沟左边A99：散坟A98：独立坟F:一般房屋F1：小比例尺房屋F2：砼瓦房F3：建筑房屋F4：破坏房屋F5：棚房F6：简单房屋斜线G:架空的上水管道G1：架空的上水管道G2：地面的上水管道G3：地面下的上水管道G4：有管堤岸的上水管道X:等外公路X1：内部道路X2：小路X3：大车路虚线边X4：建筑中等外公路Q：等外公路Q1：内部道路Q2：小路Q3:大车路虚线边Q4:建筑中的等外公路Q5：地类界X5：地类界X6：乡镇已定界X7：县、县级市已定界X8：地区、地级市已定界X9：省、直辖市已定界W:依比例围墙W1:依比例围墙W2：栅栏、栏杆W3：铁丝网W4：篱笆W5：活树篱笆符号W6:不依比例围墙C：不埋石图根点C1：埋石图根点C2:导线点C3:小三角点C4：三角点C5：土堆上的三角点C6：土堆上的小三角点C7：天文点注记C8：水准点高程注记C9：GPS控制点C10：土堆上的导线点D:地面上的输电线D1：地面上的输电线D2：地面上的配电线D3:地面上的通信线H:旱地边界H1：稻田边界H2：花圃边界H3：天然草地边界H4：有林地边界H5：菜地边界H6：果园边界H7：水生经济作物地边界H8：大面积灌木林边界H9：大面积竹林边界B:旱地边界B 1：稻田边界B 2：花圃边界B 3：天然草地边界B 4：有林地边界B 5：菜地边界B 6：果园边界B 7：水生经济作物地边界B 8：大面积灌木林边界B 9：大面积竹林边界T：依比例一般铁路T1：不依比例一般铁路T2：依比例窄轨铁路T3：不依比例窄轨铁路T4：依比例轻便铁路T5：不依比例轻便铁路T6:依比例缆车轨道T7：不依比例缆车轨道T8：不依比例架空索道T9：过河缆索。

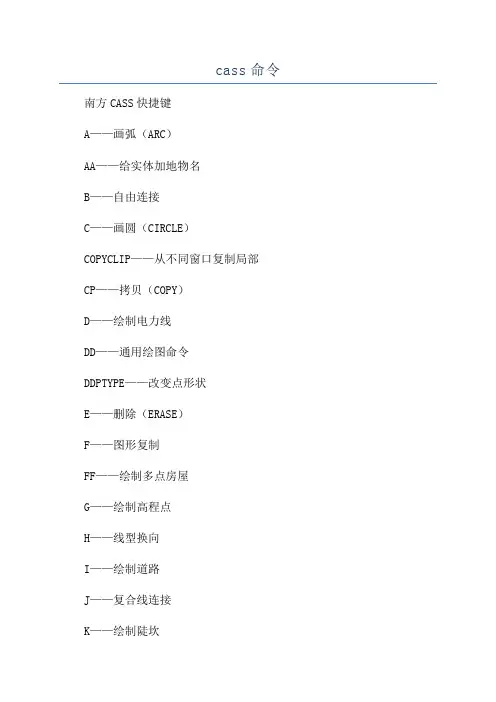

cass命令南方CASS快捷键A——画弧（ARC）AA——给实体加地物名B——自由连接C——画圆（CIRCLE）COPYCLIP——从不同窗口复制局部CP——拷贝（COPY）D——绘制电力线DD——通用绘图命令DDPTYPE——改变点形状E——删除（ERASE）F——图形复制FF——绘制多点房屋G——绘制高程点H——线型换向I——绘制道路J——复合线连接K——绘制陡坎KK——查询坎高L——画直线（LINE）LA——设置图层（LAYER）LT——设置线型（LINETYPE）M——移动（MOVE）N——批量拟合复合线O——批量修改复合线高P——屏幕移动（PAN）PASTEORIG——在不同窗口粘贴PE——复合线编辑（PEDIT）PL——画复合线（PLINE）PLOT——打印设置PURGE——清理层Q——直角纠正R——屏幕重画（REDRAW）REGEN——重新生成RR——符号重新生成S——加入实体属性SS——绘制四点房屋T——注记文字TR——打断V——查看实体属性W——绘制围墙WW——批量改变复合线宽某——多功能复合线某P——绘制自然斜坡Y——复合线上加点Z——屏幕缩放（ZOOM）附：常见的快捷命令（一）字母类1、对象特性ADC,某ADCENTER（设计中心“Ctrl＋2”）CH,MO某PROPERTIES(修改特性“Ctrl＋1”) MA,某MATCHPROP（属性匹配）ST,某STYLE（文字样式）<BR<p>COL,某COLOR（设置颜色）LA,某LAYER（图层操作）LT,某LINETYPE（线形）LTS,某LTSCALE（线形比例）LW,某LWEIGHT（线宽）UN,某UNITS（图形单位）ATT,某ATTDEF（属性定义）ATE,某ATTEDIT（编辑属性）BO,某BOUNDARY（边界创建，包括创建闭合多段线和面域）AL,某ALIGN（对齐）E某IT,某QUIT（退出）E某P,某E某PORT（输出其它格式文件）IMP,某IMPORT（输入文件）OP,PR某OPTIONS（自定义CAD设置）PRINT,某PLOT（打印）PU,某PURGE（清除垃圾）R,某REDRAW（重新生成）REN,某RENAME（重命名）SN,某SNAP（捕捉栅格）DS,某DSETTINGS（设置极轴追踪）OS,某OSNAP（设置捕捉模式）PRE,某PREVIEW（打印预览）TO,某TOOLBAR（工具栏）V,某VIEW（命名视图）AA,某AREA（面积）DI,某DIST（距离）LI,某LIST（显示图形数据信息）2、绘图命令：PO,某POINT（点）L,某LINE（直线）某L,某某LINE（射线）PL,某PLINE（多段线）ML,某MLINE（多线）SPL,某SPLINE（样条曲线）POL,某POLYGON（正多边形）REC,某RECTANGLE（矩形）C,某CIRCLE(圆)A,某ARC(圆弧)DO,某DONUT（圆环）EL,某ELLIPSE（椭圆）REG,某REGION（面域）MT,某MTE某T（多行文本）T,某MTE某T（多行文本）B,某BLOCK（块定义）I,某INSERT（插入块）W,某WBLOCK（定义块文件）DIV,某DIVIDE（等分）H,某BHATCH（填充）3、修改命令：CO,某COPY（复制）MI,某MIRROR（镜像）AR,某ARRAY（阵列）O,某OFFSET（偏移）RO,某ROTATE（旋转）M,某MOVE（移动）E,DEL键某ERASE（删除）某,某E某PLODE（分解）TR,某TRIM（修剪）E某,某E某TEND（延伸）S,某STRETCH（拉伸）LEN,某LENGTHEN（直线拉长）SC,某SCALE（比例缩放）BR,某BREAK（打断）CHA,某CHAMFER(倒角)F,某FILLET（倒圆角）<BR<p>AutoCAD2000快捷命令的使用ED,某DDEDIT（修改文本）4、视窗缩放：P,某PAN（平移）Z＋空格＋空格,某实时缩放Z,某局部放大Z+P,某返回上一视图Z＋E,某显示全图5、尺寸标注：DLI,某DIMLINEAR（直线标注）DAL,某DIMALIGNED（对齐标注）DRA,某DIMRADIUS（半径标注）DDI,某DIMDIAMETER（直径标注）DAN,某DIMANGULAR（角度标注）DCE,某DIMCENTER（中心标注）DOR,某DIMORDINATE（点标注）TOL,某TOLERANCE（标注形位公差）LE,某QLEADER（快速引出标注）DBA,某DIMBASELINE（基线标注）DCO,某DIMCONTINUE（连续标注）D,某DIMSTYLE（标注样式）DED,某DIMEDIT（编辑标注）DOV,某DIMOVERRIDE(替换标注系统变量)（二）常用CTRL快捷键【CTRL】＋1某PROPERTIES(修改特性)【CTRL】＋2某ADCENTER（设计中心）【CTRL】＋O某OPEN（打开文件）【CTRL】＋N、M某NEW（新建文件）【CTRL】＋P某PRINT（打印文件）【CTRL】＋S某SAVE（保存文件）【CTRL】＋Z某UNDO（放弃）【CTRL】＋某某CUTCLIP（剪切）【CTRL】＋C某COPYCLIP（复制）【CTRL】＋V某PASTECLIP（粘贴）【CTRL】＋B某SNAP（栅格捕捉）【CTRL】＋F某OSNAP（对象捕捉）【CTRL】＋G某GRID（栅格）【CTRL】＋L某ORTHO（正交）【CTRL】＋W某（对象追踪）【CTRL】＋U某（极轴）三）常用功能键【F1】某HELP（帮助）【F2】某（文本窗口）【F3】某OSNAP（对象捕捉）【F7】某GRIP（栅格）【F8】某ORTHO（正交。
CASS和AutoCAD成图软件一些快捷键和图层释疑1、CASS图层含义：DMTZ 地貌 DLSS 道路设施 ASSIST 骨架线 DLDW 独立地物 KZD 控制点 ZBTZ植被DGX ——等高线 DLDW ——独立地物 GCD ——高程点 GXYZ ——管线设施JJ ——境界 JMD ——居民地 JZD ——界址点 SXSS ——水系设施 ZBTZ ——植被 TK——图廓2、CASS快捷键操作：DD 通用绘图命令A —画弧（ARC）V —查实体属性 C —画圆（CIRCLE）S —加入实体属性CP —拷贝（COPY）F 图形复制 E —删除（ERASE） RR —符号重新生成L —画直线（LINE） H —线型换向 PL —画复合线（PLINE）KK —查询坎高LA —设置图层（LAYER） X —多功能复合线 LT —设置线型（LINETYPE）B —自由连接M —移动（MOVE） AA —给实体加地物名P —屏幕移动（PAN）T —注记文字 Z —屏幕缩放（ZOOM）FF —绘制多点房屋 R —屏幕重画（REDRAW）SS —绘制四点房屋 PE —复合线编辑（PEDIT）W ——绘制围墙K —绘制陡坎XP —绘制自然斜坡 G —绘制高程点 D —绘制电力线 I —绘制道路N —批量拟合复合线O —批量修改复合线高 WW —批量改变复合线宽Y —复合线上加点 J —复合线连接 Q ——直角纠正（红色的快捷命令是我们使用CASS绘图经常要用到的，很重要）3、备注（希望有帮助）快捷命令通常是该命令英文单词的第一个或前面两个字母，有的是前三个字母。
比如，直线（Line）的快捷命令是“L”；复制（COpy）的快捷命令是“CO”；线型比例（LTScale）的快捷命令是“LTS”。
在使用过程中，试着用命令的第一个字母，不行就用前两个字母，最多用前三个字母，也就是说，AutoCAD的快捷命令一般不会超过三个字母，如果一个命令用前三个字母都不行的话，只能输入完整的命令。

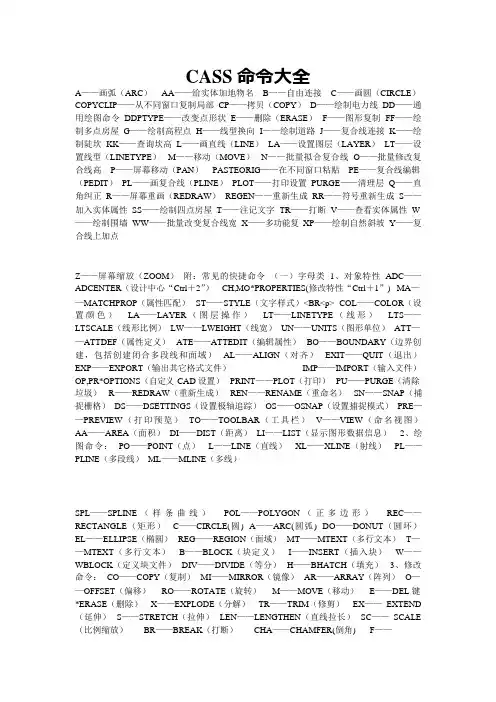

CASS 命令大全A——画弧（ARC）AA——给实体加地物名B——自由连接C——画圆（CIRCLE）COPYCLIP——从不同窗口复制局部CP——拷贝（COPY）D——绘制电力线DD——通用绘图命令DDPTYPE——改变点形状E——删除（ERASE）F——图形复制FF——绘制多点房屋G——绘制高程点H——线型换向I——绘制道路J——复合线连接K——绘制陡坎KK——查询坎高L——画直线（LINE）LA——设置图层（LAYER）LT——设置线型（LINETYPE）M——移动（MOVE）N——批量拟合复合线O——批量修改复合线高P——屏幕移动（PAN）PASTEORIG——在不同窗口粘贴PE——复合线编辑（PEDIT）PL——画复合线（PLINE）PLOT——打印设置PURGE——清理层Q——直角纠正R——屏幕重画（REDRAW）REGEN——重新生成RR——符号重新生成S——加入实体属性SS——绘制四点房屋T——注记文字TR——打断V——查看实体属性W ——绘制围墙WW——批量改变复合线宽X——多功能复XP——绘制自然斜坡Y——复合线上加点Z——屏幕缩放（ZOOM）附：常见的快捷命令（一）字母类1、对象特性ADC——ADCENTER（设计中心“Ctrl＋2”）CH,MO*PROPERTIES(修改特性“Ctrl＋1”) MA——MATCHPROP（属性匹配）ST——STYLE（文字样式）<BR<p> COL——COLOR（设置颜色）LA——LAYER（图层操作）LT——LINETYPE（线形）LTS——LTSCALE（线形比例）LW——LWEIGHT（线宽）UN——UNITS（图形单位）ATT——ATTDEF（属性定义）ATE——ATTEDIT（编辑属性）BO——BOUNDARY（边界创建，包括创建闭合多段线和面域）AL——ALIGN（对齐）EXIT——QUIT（退出）EXP——EXPORT（输出其它格式文件）IMP——IMPORT（输入文件）OP,PR*OPTIONS（自定义CAD 设置）PRINT——PLOT（打印）PU——PURGE（清除垃圾）R——REDRAW（重新生成）REN——RENAME（重命名）SN——SNAP（捕捉栅格）DS——DSETTINGS（设置极轴追踪）OS——OSNAP（设置捕捉模式）PRE——PREVIEW（打印预览）TO——TOOLBAR（工具栏）V——VIEW（命名视图）AA——AREA（面积）DI——DIST（距离）LI——LIST（显示图形数据信息）2、绘图命令：PO——POINT（点）L——LINE（直线）XL——XLINE（射线）PL——PLINE（多段线）ML——MLINE（多线）SPL——SPLINE（样条曲线）POL——POLYGON（正多边形）REC——RECTANGLE（矩形）C——CIRCLE(圆) A——ARC(圆弧) DO——DONUT（圆环）EL——ELLIPSE（椭圆）REG——REGION（面域）MT——MTEXT（多行文本）T——MTEXT（多行文本）B——BLOCK（块定义）I——INSERT（插入块）W——WBLOCK（定义块文件）DIV——DIVIDE（等分）H——BHATCH（填充）3、修改命令：CO——COPY（复制）MI——MIRROR（镜像）AR——ARRAY（阵列）O——OFFSET（偏移）RO——ROTATE（旋转）M——MOVE（移动）E——DEL 键*ERASE（删除）X——EXPLODE（分解）TR——TRIM（修剪）EX——EXTEND （延伸）S——STRETCH（拉伸）LEN——LENGTHEN（直线拉长）SC——SCALE （比例缩放）BR——BREAK（打断）CHA——CHAMFER(倒角) F——FILLET（倒圆角）<BR<p> AutoCAD2000 快捷命令的使用PE——PEDIT（多段线编辑）ED——DDEDIT（修改文本）4、视窗缩放：P——PAN（平移）Z＋空格＋空格——实时缩放Z——局部放大Z+P——返回上一视图Z＋E——显示全图创建三维面3F 在三维空间创建由直线段组成的多段线3P 在二维和三维空间中将某对象与其他对象对齐AL 加载AutoLISP、ADS 和ARX 应用程序AP 创建圆弧A 计算对象或定义区域的面积和周长AA 创建按指定方式排列的多重对象拷贝AR 执行外部数据库命令的管理功能AAD 输出选择对象的链接信息AEX 管理对象和外部数据库之间的链接ALI 显示并编辑表数据并创建链接和选择集ARO 从链接到文字选择集和图形选择集的行中创建选择集ASE 执行结构查询语言(SQL)语句ASQ 创建属性定义-AT 改变不依赖于块定义的属性信息-ATE 用图案填充封闭区域H 或BH 根据选定对象创建块定义-B 用对话框定义块B 用封闭区域创建面域或多段线BO （使用命令行）用封闭区域创建面域或多段线- BO 部分删除对象或把对象分解为两部分BR 给对象加倒角CHA 修改现有对象的特性- CH 根据圆心和直径或半径绘制圆C 复制对象CO 或CP 创建属性定义AT 编辑单个块的可变属性ATE 修改对象的颜色、图层、线型和厚度CH 设置新对象的颜色COL 编辑文字和属性定义ED 显示夹点并设置颜色GR 创建并修改标注样式D 插入块或另一图形I 控制现有对象的特性MO 修改对象名称REN 设置绘图辅助工具RM 设置对象选择模式SE 管理已定义的用户坐标系UC 选择预置用户坐标系UCP 控制坐标和角度的显示格式及精度UN 创建和恢复视图V 设置三维观察方向VP 创建对齐线性标注DAL 或DIMALI 创建角度标注DAN 或DIMANGCASS9.1 常用快捷命令CASS9.1 系统AutoCAD 系统DD ——通用绘图命令 A ——画弧ARC V ——查看实体属性 C ——画圆CIRCLE S ——加入实体属性CP ——拷贝COPY F ——图形复制E ——删除ERASE RR ——符号重新生成L ——画直线LINE H ——线型换向PL ——画复合线PLINE KK ——查询坎高LA ——设置图层LAYER X ——多功能复合线LT ——设置线型LINETYPEB ——自由连接M ——移动MOVE AA ——给实体加地物名P ——屏幕移动PAN T ——注记文字Z ——屏幕缩放ZOOM FF ——绘制多点房屋R ——屏幕重画REDRAW SS ——绘制四点房屋PE ——复合线编辑PEDIT W ——绘制围墙K ——绘制陡坎XP ——绘制自然斜坡G ——绘制高程点D ——绘制电力线I ——绘制道路N ——批量拟合复合线O ——批量修改复合线高WW ——批量改变复合线宽Y ——复合线上加点J ——复合线连接Q ——直角纠正。
（完整word版）南⽅cass快捷命令南⽅cass快捷命令A——画弧（ARC）AA——给实体加地物名B——⾃由连接C——画圆（CIRCLE）COPYCLIP——从不同窗⼝复制局部CP——拷贝（COPY）D——绘制电⼒线DD——通⽤绘图命令DDPTYPE——改变点形状E——删除（ERASE）F——图形复制FF——绘制多点房屋G——绘制⾼程点H——线型换向I——绘制道路J——复合线连接K——绘制陡坎KK——查询坎⾼L——画直线（LINE）LA——设置图层（LAYER）LT——设置线型（LINETYPE）M——移动（MOVE）N——批量拟合复合线O——批量修改复合线⾼P——屏幕移动（PAN）PASTEORIG——在不同窗⼝粘贴PE——复合线编辑（PEDIT）PL——画复合线（PLINE）PLOT ——打印设置PURGE——清理层Q——直⾓纠正R——屏幕重画（REDRAW）REGEN——重新⽣成RR——符号重新⽣成S——加⼊实体属性SS——绘制四点房屋T——注记⽂字TR——打断V——查看实体属性W——绘制围墙WW——批量改变复合线宽X——多功能复合线XP——绘制⾃然斜坡Y——复合线上加点Z——屏幕缩放（ZOOM）附：常见的快捷命令（⼀）字母类1、对象特性ADC——ADCENTER（设计中⼼“Ctrl＋2”）CH,MO*PROPERTIES(修改特性“Ctrl＋1”) MA——MATCHPROP（属性匹配）ST——STYLE（⽂字样式） COL——COLOR（设置颜⾊）LA——LAYER（图层操作）LT——LINETYPE（线形）LTS——LTSCALE（线形⽐例）LW——LWEIGHT（线宽）UN——UNITS（图形单位）ATT——ATTDEF（属性定义）ATE——ATTEDIT（编辑属性）BO——BOUNDARY（边界创建，包括创建闭合多段线和⾯域）AL——ALIGN（对齐）EXIT——QUIT（退出）EXP——EXPORT（输出其它格式⽂件）IMP——IMPORT（输⼊⽂件）OP,PR*OPTIONS（⾃定义CAD设置）PRINT——PLOT（打印）PU——PURGE（清除垃圾）R——REDRAW（重新⽣成）REN——RENAME（重命名）SN——SNAP（捕捉栅格）DS——DSETTINGS（设置极轴追踪）OS——OSNAP（设置捕捉模式）PRE——PREVIEW（打印预览）TO——TOOLBAR（⼯具栏）V——VIEW（命名视图）AA——AREA（⾯积）DI——DIST（距离）LI——LIST（显⽰图形数据信息）2、绘图命令：PO——POINT（点）L——LINE（直线）XL——XLINE（射线）PL——PLINE（多段线）ML——MLINE（多线）SPL——SPLINE（样条曲线）POL——POLYGON（正多边形）REC——RECTANGLE （矩形）C ——CIRCLE(圆)A——ARC(圆弧)DO——DONUT（圆环）EL——ELLIPSE（椭圆）REG——REGION（⾯域）MT——MTEXT（多⾏⽂本）T——MTEXT（多⾏⽂本）B——BLOCK（块定义）I——INSERT（插⼊块）W——WBLOCK（定义块⽂件）DIV——DIVIDE（等分）H——BHATCH（填充）3、修改命令：CO——COPY（复制）MI——MIRROR（镜像）AR——ARRAY（阵列）O——OFFSET（偏移）RO——ROTATE（旋转）M——MOVE（移动）E——DEL键*ERASE（删除）X——EXPLODE （分解）TR——TRIM（修剪）EX——EXTEND（延伸）S——STRETCH（拉伸）LEN——LENGTHEN（直线拉长）SC——SCALE（⽐例缩放）BR——BREAK（打断）CHA——CHAMFER(倒⾓) F——FILLET（倒圆⾓）AutoCAD2000快捷命令的使⽤PE——PEDIT （多段线编辑）ED——DDEDIT（修改⽂本）4、视窗缩放：P——PAN（平移）Z＋空格＋空格——实时缩放Z——局部放⼤Z+P——返回上⼀视图Z＋E——显⽰全图5、尺⼨标注：DLI——DIMLINEAR（直线标注）DAL——DIMALIGNED（对齐标注）DRA——DIMRADIUS（半径标注）DDI——DIMDIAMETER（直径标注）DAN——DIMANGULAR（⾓度标注）DCE——DIMCENTER（中⼼标注）DOR——DIMORDINATE（点标注）TOL——TOLERANCE（标注形位公差）LE——QLEADER（快速引出标注）DBA——DIMBASELINE（基线标注）DCO——DIMCONTINUE（连续标注）D——DIMSTYLE （标注样式）DED——DIMEDIT（编辑标注）DOV——DIMOVERRIDE(替换标注系统变量)（⼆）常⽤CTRL快捷键【CTRL】＋1*PROPERTIES(修改特性)【CTRL】＋2*ADCENTER（设计中⼼）【CTRL】＋O*OPEN（打开⽂件）【CTRL】＋N、M*NEW（新建⽂件）【CTRL】＋P*PRINT（打印⽂件）【CTRL】＋S*SAVE（保存⽂件）【CTRL】＋Z*UNDO（放弃）【CTRL】＋X*CUTCLIP（剪切）【CTRL】＋C*COPYCLIP（复制）【CTRL】＋V*PASTECLIP（粘贴）【CTRL】＋B*SNAP（栅格捕捉）【CTRL】＋F*OSNAP（对象捕捉）【CTRL】＋G*GRID（栅格）【CTRL】＋L*ORTHO（正交）【CTRL】＋W*（对象追踪）【CTRL】＋U*（极轴）三）常⽤功能键【F1】*HELP（帮助）【F2】*（⽂本窗⼝）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）南⽅CASS5.1的常⽤命令CAD快捷键⼀览创建三维阵列3A. 创建三维⾯3F在三维空间创建由直线段组成的多段线3P 在⼆维和三维空间中将某对象与其他对象对齐AL 加载AutoLISP、ADS和ARX应⽤程序AP创建圆弧A计算对象或定义区域的⾯积和周长AA创建按指定⽅式排列的多重对象拷贝AR执⾏外部数据库命令的管理功能AAD输出选择对象的链接信息AEX管理对象和外部数据库之间的链接ALI显⽰并编辑表数据并创建链接和选择集ARO从链接到⽂字选择集和图形选择集的⾏中创建选择集ASE 执⾏结构查询语⾔(SQL)语句ASQ创建属性定义-AT改变不依赖于块定义的属性信息-ATE⽤图案填充封闭区域H或BH根据选定对象创建块定义-B⽤对话框定义块B⽤封闭区域创建⾯域或多段线BO（使⽤命令⾏）⽤封闭区域创建⾯域或多段线-BO 部分删除对象或把对象分解为两部分BR 给对象加倒⾓CHA修改现有对象的特性-CH根据圆⼼和直径或半径绘制圆C复制对象CO或CP创建属性定义AT编辑单个块的可变属性ATE修改对象的颜⾊、图层、线型和厚度CH设置新对象的颜⾊COL编辑⽂字和属性定义ED显⽰夹点并设置颜⾊GR创建并修改标注样式D插⼊块或另⼀图形I控制现有对象的特性MO修改对象名称REN设置绘图辅助⼯具RM设置对象选择模式SE管理已定义的⽤户坐标系UC选择预置⽤户坐标系UCP控制坐标和⾓度的显⽰格式及精度UN创建和恢复视图V设置三维观察⽅向VP创建对齐线性标注DAL或DIMALI创建⾓度标注DAN或DIMANG移动和旋转标注⽂字DIMTED测量两点之间的距离和⾓度DI将点对象或块沿对象的长度或周长等间隔排列DIV绘制填充的圆和环DO 修改图像和其他对象的显⽰顺序DR打开鸟瞰视图窗⼝AV输⼊⽂字时在屏幕上显⽰DT定义平⾏投影或透视视图DV创建椭圆或椭圆弧EL从图形删除对象E将组合对象分解为对象组件X以其他⽂件格式保存对象EXP延伸对象到另⼀对象EX通过拉伸现有⼆维对象来创建三维实体EXT 给对象加圆⾓F创建根据特性选择有关对象时⽤到的过滤器列表FI创建对象的命名选择集G使⽤命令⾏创建选择集-G⽤图案填充⼀块指定边界的区域-H修改现有的图案填充对象HE重⽣成三维模型时不显⽰隐藏线HI以多种格式向AutoCAD图形⽂件中插⼊图像IM使⽤命令⾏插⼊图像-IM控制选定图像的亮度、对⽐度和褪⾊度IAD 向当前图形中定义并附着新的图像对象IAT 为单个图像对象创建新剪切边界ICL向AutoCAD输⼊3DS/DXF/EPS/SAT/WMF等⽂件IMP将命名块或图形插⼊到当前图形中-I插⼊链接或嵌⼊对象IO找出两个或多个三维实体的⼲涉区并⽤公⽤部分创建三维组合实体INF 从两个或多个实体或⾯域的交集创建组合实体或⾯域IN 管理图层LA在命令⾏上执⾏LAYER命令-LA创建⼀条引出线将注释与⼀个⼏何特征相连LE或LEAD拉长对象L创建、加载和设置线型LT使⽤命令⾏创建、加载和设置线型-LT显⽰选定对象的数据库信息LI或LS设置线型⽐例因⼦LTS把某⼀对象的特性复制到其他若⼲对象MA 将点对象或块按指定的间距放置ME创建对象的镜像副本MI创建多线ML在指定⽅向上按指定距离移动对象M从图纸空间切换到模型空间视⼝MS创建多⾏⽂字T或MT使⽤命令⾏创建多⾏⽂字-T创建浮动视⼝和打开现有的浮动视⼝MV创建对象的等距线，如同⼼圆、平⾏线和平⾏曲线O 设置运⾏对象捕捉模式并修改靶框⼤⼩OS使⽤命令⾏设置运⾏对象捕捉模式并修改靶框⼤⼩-OS 移动显⽰在当前视⼝的图形P 使⽤命令⾏移动视⼝-P插⼊剪贴板数据并控制数据格式PA编辑多段线和三维多边形⽹格PE创建⼆维多段线PL将图形打印到绘图仪、打印机或⽂件PLOT 创建点对象PO创建⽤多段线表⽰的正多边形POL⾃定义AutoCAD系统参数的设置PR显⽰打印图形的效果PRE从模型空间视⼝切换到图纸空间PS删除数据库中未⽤的命名对象，例如块或图层PU 退出AutoCADEXIT绘制矩形多段线REC刷新显⽰当前视⼝R刷新显⽰所有视⼝RA重⽣成图形并刷新显⽰当前视⼝RE重新⽣成图形并刷新所有视⼝REA从选择的⼀组现有对象中创建⾯域对象REG修改对象名-REN创建三维线框或实体模型的具有真实感的渲染图像RR 沿轴旋转⼆维对象以创建实体REV 绕基点旋转对象RO设置渲染系统配置RPR在X、Y和Z⽅向等⽐例放⼤或缩⼩对象SC 从脚本⽂件执⾏⼀系列命令SCR⽤剖切平⾯和实体截交创建⾯域SEC列出系统变量并修改变量值SET显⽰当前视⼝图形的着⾊图像SHA⽤平⾯剖切⼀组实体SL规定光标按指定的间距移动SN创建⼆维填充多边形SO 检查图形中⽂字的拼写SP创建⼆次或三次样条曲线SPL编辑样条曲线对象SPE移动或拉伸对象S创建命名样式ST⽤差集创建组合⾯域或实体SU校准、配置、打开和关闭已安装的数字化仪TA设置当前三维实体的厚度TH控制对图纸空间的访问以及控制视⼝的⾏为TI创建形位公差标注TOL显⽰、隐藏和⾃定义⼯具栏TO创建圆环形实体TOR⽤其他对象定义的剪切边修剪对象TR通过并运算创建组合⾯域或实体UNI设置坐标和⾓度的显⽰格式和精度-UN保存和恢复已命名的视图-V设置图形的三维直观图的查看⽅向-VP将块对象写⼊新图形⽂件W创建三维实体使其倾斜⾯尖端沿X轴正向WE将⼀个外部参照附加到当前图形中XA将外部参照依赖符号绑定到图形XB使⽤命令⾏执⾏XBINDW命令-XB定义外部参照或块剪裁边界，并且设置前剪裁⾯和后剪裁⾯XC 创建⽆限长的直线，称为参照线XL控制图形中的外部参照XR使⽤命令⾏执⾏XREF命令-XR放⼤或缩⼩当前视⼝对象的外观尺⼨Z cad快捷键快捷键注释快捷键注释AARC(画弧)ININTERSECT(求交)AAAREA(测量⾯积)LLINE(画线)ARARRAY(阵列)LALAYER(建⽴图层)ATTATTDEF(定义属性)LEQLEADER(快速导引线标注) ATEATTEDIT(编辑属性)LENLENGTHEN(加长) BBLOCK(定义图块) LILIST(列表)BHBHATCH(图案填充) LTLINETYPE(设置线型) BRBREAK(打断)LTSLTSCALE(设置线型⽐例) CCIRCLE(画圆) MMOVE(移动)CHPROPERTIES(特性修改) MAMATCHPROP(属性匹配) CHACHAMFER(倒斜⾓) MEMEASURE(测量) COLCOLOR(改变物体颜⾊) MIMIRROR(镜像) COCOPY(复制)MLMLINE(画多线)DDIMSTYLE(设置标柱样式) MTMTEXT(多⾏⽂字)DALDIMALIGNED(对齐标注) OOFFSET(偏移) DANDIMANGULAR(⾓度标注) OPOPTIONS(系统设置) DBADIMBASELINE(基线标料) OSOSNAP(物体捕捉)DCEDIMCENTER(圆⼼标注) PPAN(视图平移) DCODIMCONTINUE(连续标注) PEPEDIT(复和线编辑)DDIDIMDIAMETER(直径标注) PLPLINE(复合线)DEDDIMEDIT(标注编辑) POPOINT(画点) DIDIST(测量距离)POLPOLYGON(画正多边形) DIVDIVIDE(等分) PREPREVIEW(视图预览) DLIDIMLINEAR(线性标注) PRINTPLOT(打印) DODONUT(圆环)RREDRAW(重画)DORDIMORDINATE(坐标标注) REREGEN(重新⽣成)DOVDIMOVERRIDE(尺⼨更新) RECRECTANGLE(画矩形) DRDRAWORDER() RENRENAME(改名) DRADIMRADIUS(半径标注) ROROTATE(旋转) DSDSETTINGS(草图设置) SSTRETCH(伸展) DTDTEXT(动态⽂本) SCSCALE(⽐例缩放)EERASE(删除)SNSNAP(栅格点捕捉) EDDDEDIT() SPLSPLINE(画样条曲线) ELELLIPSE(画椭圆) SPESPLINEKIT(编辑样条曲线) EXEXTEND(延伸到)STSTYLE(设置⽂字样式) EXITQUIT(退出)TMTEXT(多⾏⽂字)EXPEXPORT(炸开)TOTOOLBAR(调⽤⼯具条) FFILLET(倒圆⾓) TRTRIM(修剪)GGROUP(成组)UNUNITS(设置单位)HEHATCHEDIT(图案填充编辑) WWBLOCK(块存盘)IINSERT(插⼊块)ZZOOM(视图缩放)。
A00(水文站)A01(停泊场)A02(航行灯塔)A03(航行灯桩)A04(航行灯船)A05(左航行浮标)A06(右航行浮标)A07(系船浮筒)A08(急流)A09(过江管线标)A10(信号标)A11(露出的沉船)A12(淹没的沉船)A13(泉)A14(水井)A15(石堆)A16(学校)A17(肥气池)A18(卫生所)A19(地上窑洞)A20(电视发射塔)A21(地下窑洞)A22(窑)A23(蒙古包)A24(上水检修井)A25(下水雨水检修井) A26(圆形污水蓖子)A27(下水暗井)A28(煤气天然气检修井) A29(热力检修井)A30(电信入孔)A31(电信手孔)A32(电力检修井)A33(工业、石油检修井) A34(液体气体储存设备) A35(不明用途检修井) A36(消火栓)A37(阀门)A38(水龙头)A39(长形污水蓖子)A40(变电室)A41(无线电杆.塔)A43(旧碉堡)A44(雷达站)A45(里程碑)A46(坡度表)A47(路标)A48(汽车站)A49(臂板信号机)A50(阔叶独立树)A51(针叶独立树)A52(果树独立树)A53(椰子独立树)A54(烟囱)A55(露天设备)A56(地磅)A57(起重机)A58(探井)A59(钻孔)A60(石油.天然气井) A61(盐井)A62(废弃的小矿井) A63(废弃的平峒洞口) A64(废弃的竖井井口) A65(开采的小矿井) A66(开采的平峒洞口) A67(开采的竖井井口) A68(加油站)A69(气象站)A70(路灯)A71(照射灯)A72(喷水池)A73(垃圾台)A74(旗杆)A75(亭)A76(岗亭.岗楼)A77(钟楼.鼓楼.城楼) A78(水塔)A79(水塔烟囱)A80(环保监测点)A81(粮仓)A82(风车)A83(水磨房.水车)A85(抽水机站)A86(地下建筑物天窗) A87(纪念像碑)A88(碑.柱.墩)A89(塑像)A90(庙宇)A91(土地庙)A92(教堂)A93(清真寺)A94(敖包.经堆)A95(宝塔.经塔)A96(假石山)A97(塔形建筑物)A98(独立坟)A99(坟地)K0(陡坎/直线)K1(加固陡坎/直线)K2(斜坡/直线)K3(加固斜坡/直线)K4(垄/直线)K5(陡崖/直线)K6(干沟/直线)U0(陡坎/曲线)U1(加固陡坎/曲线)U2(斜坡/曲线)U3(加固斜坡/曲线)U4(垄/曲线)U5(陡崖/曲线)U6(干沟/曲线)X0(实线/直线)X1(内部道路/直线)X2(小路/直线)X3(大车路/直线)X4(建筑公路/直线)X5(地类界/直线)X6(乡.镇界/直线)X7(县.县级市界/直线) X8(地区.地级市界/直线) X9(省界线/直线)Q0(实线/曲线)Q1(内部道路/曲线)Q2(小路/曲线)Q3(大车路/曲线)Q4(建筑公路/曲线)Q5(地类界/曲线)Q6(乡.镇界/曲线)Q7(县.县级市界/曲线)Q8(地区.地级市界/曲线)Q9(省界线/曲线)W1(宽为0.5米的围墙)W2(栅栏)W3(铁丝网)W4(篱笆)W5(活树篱笆)W6(不依比例围墙，不拟合) W7(不依比例围墙，拟合) T0(标准铁路/大比例尺)T1(标/小)T2(窄轨铁路/大)T3(窄/小)T4(轻轨铁路/大)T5(轻/小)T6(缆车道/大)T7(缆车道/小)T8(架空索道)T9(过河电缆)D0(电线塔)D1(高压线)D2(低压线)D3(通讯线)F0(坚固房)F1(普通房)F2(一般房屋)F3(建筑中房)F4(破坏房)F5(棚房)F6(简单房)G0(架空/大)G1(架空/小)G2(地面上的)G3(地下的)G4(有管堤的)B0(旱地/拟合边界)B1(水稻/拟合边界)B2(菜地/拟合边界)B3(天然草地/拟合边界)B4(有林地/拟合边界)B5(行树/拟合边界)B6(狭长灌木林/拟合边界)B7(盐碱地/拟合边界)B8(沙地/拟合边界)B9(花圃/拟合边界)B0(旱地/不拟合边界)B1(水稻/不拟合边界)B2(菜地/不拟合边界)B3(天然草地/不拟合边界)B4(有林地/不拟合边界)B5(行树/不拟合边界)B6(狭长灌木林/不拟合边界) B7(盐碱地/不拟合边界)B8(沙地/不拟合边界)B9(花圃/不拟合边界)Y0(半径)Y1(直径两端点)Y2(圆周三点)PK0(陡坎/直线平行体)PK1(加固陡坎/直线平行体) PK2(斜坡/直线平行体)PK3(加固斜坡/直线平行体) PK4(垄/直线平行体)PK5(陡崖/直线平行体)PK6(干沟/直线平行体)PU0(陡坎/曲线平行体)PU1(加固陡坎/曲线平行体) PU2(斜坡/曲线平行体)PU3(加固斜坡/曲线平行体) PU4(垄/曲线平行体)PU5(陡崖/曲线平行体)PU6(干沟/曲线平行体)PX0(实线平行体/直线平行体) PX1(内部道路/直线平行体) PX2(小路/直线平行体)PX3(大车路/直线平行体)PX4(建筑公路/直线平行体) PX5(地类界/直线平行体)PX6(乡.镇界/直线平行体)PX7(县.县级市界/直线平行体)PX8(地区.地级市界/直线平行体)PX9(省界线平行体/直线平行体)PQ0(实线平行体/曲线平行体)PQ1(内部道路/曲线平行体)PQ2(小路/曲线平行体)PQ3(大车路/曲线平行体)PQ4(建筑公路/曲线平行体)PQ5(地类界/曲线平行体)PQ6(乡.镇界/曲线平行体)PQ7(县.县级市界/曲线平行体)PQ8(地区.地级市界/曲线平行体)PQ9(省界线平行体/曲线平行体)C0(图根点)C1(埋石图根点)C2(导线点)C3(小三角点)C4(三角点)C5(土堆上的三角点)C6(土堆上的小三角点)C7(天文点)C8(水准点)C9(界址点)+(本点与上一点相连/联线依测点顺序进行)-(本点与上一点相连/联线依测点顺序相反方向进行)n+(本点与上n+1点相连/联线依测点顺序进行)n-(本点与上n+1点相连/联线依测点顺序相反方向进行) p(本点与上一点所在地物平行)np(本点与上n+1点所在地物平行)+A$(断点标识符/本点与上点连)-A$(断点标识符/本点与下点连)。
实体代码图层实体名称300000JZD界址线300010JZD街道线300020JZD邻居线131100KZD三角点131200KZD土堆上的三角点131300KZD小三角点131400KZD土堆上的小三角点131500KZD导线点131600KZD土堆上的导线点131700KZD埋石图根点131800KZD不埋石图根点132100KZD水平点133000KZD GPS控制点134100KZD天文点141101JMD一般房屋141111JMD砼房屋141121JMD砖房屋141131JMD铁房屋141141JMD钢房屋141151JMD木房屋141161JMD混房屋141103JMD小比率尺房屋141200JMD简单房屋141300JMD建筑房屋141400JMD破坏房屋141500JMD棚房140001JMD天台141600JMD架空房子141700JMD廊房142111JMD依比率地上窑洞142112JMD地上窑洞不依比率142113JMD房屋式窑洞142121JMD依比率地下窑洞142122JMD地下窑洞142200JMD蒙古包142201JMD蒙古包范围143111JMD无墙壁柱廊143112JMD柱廊有墙壁边143120JMD门廊143130JMD檐廊143140JMD悬空通廊143200JMD建筑物下的通道143301JMD台阶143302JMD有边台阶143303JMD U 形台阶143400JMD室外楼梯143410JMD不规则楼梯143501JMD地下室的天窗143502JMD地下建筑物通风口143601JMD围墙门143602JMD有门房的院门143701JMD依比率门墩143702JMD不依比率门墩143800JMD门顶143911JMD依比率支柱 . 墩( 虚线 ) 143912JMD依比率支柱 . 墩( 方形 ) 143913JMD依比率支柱 . 墩( 圆形 ) 143901JMD不依比率支柱 . 墩( 方形 ) 143902JMD不依比率支柱 . 墩( 圆形 ) 144111JMD完好的长城及砖石城墙 ( 外侧 ) 144112JMD完好的长城及砖石城墙 ( 内侧 ) 144121JMD破坏的长城及砖石城墙 ( 外侧 ) 144122JMD破坏的长城及砖石城墙 ( 内侧 ) 144201JMD土城墙(外侧) 144202JMD土城墙(内侧) 144211JMD土城墙城门144212JMD土城墙豁口144301JMD依比率围墙144302JMD不依比率围墙144400JMD栅栏. 栏杆144500JMD篱笆144600JMD活树篱笆144700JMD铁丝网151100DLDW钻孔151200DLDW探井151300DLDW探槽151401DLDW开采的竖井井口 ( 圆 ) 151411DLDW开采的竖井井口 ( 方 ) 151402DLDW开采的斜井井口151403DLDW开采的平洞洞口151404DLDW开采的小矿井151501DLDW荒弃的竖井井口 ( 圆 ) 151511DLDW荒弃的竖井井口 ( 方 ) 151502DLDW荒弃的斜井井口151503DLDW荒弃的平洞洞口151504DLDW荒弃的小矿井151600DLDW盐井151700DLDW石油 . 天然气井151800DLDW露天采掘场范围线152100DLDW起重机152210DLDW龙门吊152220DLDW天吊152310DLDW架空传递带152311DLDW架空传递带支柱152320DLDW地面上的传递带152330DLDW地面下的传递带152340DLDW1:2000 传递带152401DLDW漏斗符号152402DLDW漏斗辅助线152410DLDW斗在中间的漏斗152420DLDW斗在一侧的漏斗152430DLDW斗在墙上的漏斗152440DLDW斗在坑内的漏斗152441DLDW斗在坑内的漏斗152501DLDW滑槽152502DLDW滑槽152610DLDW塔形建筑物152611DLDW塔形建筑物范围152620DLDW水塔152621DLDW水塔范围152630DLDW水塔烟囱152631DLDW水塔烟囱范围152700DLDW烟囱152701DLDW烟囱范围152702DLDW烟道152703DLDW架空烟道152811DLDW依比率液体 . 气体储蓄设施 ( 圆) 152812DLDW依比率液体 . 气体储蓄设施 ( 非圆 ) 152802DLDW不依比率液体 . 气体储蓄设施152900DLDW露天设施152901DLDW露天设施范围 ( 非圆 ) 152902DLDW露天设施范围 ( 圆) 153101DLDW依比率粮仓153102DLDW不依比率粮仓153103DLDW粮仓群153200DLDW风车153300DLDW水磨房 . 水车153400DLDW水轮泵 . 抽水机站153500DLDW打谷场 . 球场153600DLDW饲养场153700DLDW温室. 花房153801DLDW高于地面水池153802DLDW低于地面水池153803DLDW有盖的水池153901DLDW依比率肥气池153902DLDW不依比率肥气池154100DLDW气象站154200DLDW雷达站154300DLDW环保检测站154400DLDW水文站154500DLDW宣传橱窗154600DLDW学校154700DLDW卫生所154810DLDW有看台露天体育场154811DLDW有看台露天体育场司令台154812DLDW有看台露天体育场门洞154820DLDW无看台露天体育场154830DLDW露天舞台154900DLDW游泳池155100DLDW加油站155210DLDW路灯155221DLDW杆式照耀灯155222DLDW桥式照耀灯基塔155223DLDW桥式照耀灯虚线155224DLDW塔式照耀灯155300DLDW喷水池155301DLDW喷水池范围155400DLDW假石山155401DLDW假石山范围155500DLDW垃圾台155600DLDW岗亭. 岗楼155701DLDW无线电杆 . 塔范围155702DLDW无线电杆 . 塔155800DLDW电视发射塔155900DLDW避雷针156101DLDW依比率纪念碑156102DLDW纪念碑156201DLDW依比率碑 . 柱. 墩156202DLDW碑.柱.墩156301DLDW依比率塑像156302DLDW塑像156400DLDW旗杆156500DLDW彩门. 牌楼 . 牌楼156601DLDW依比率亭156602DLDW亭157101DLDW依比率钟楼 . 城楼 . 鼓楼157102DLDW钟楼. 城楼 . 鼓楼157201DLDW依比率旧碉堡157202DLDW旧碉堡157301DLDW依比率宝塔 . 经塔157302DLDW宝塔. 经塔157400DLDW烽火台157501DLDW依比率庙宇157502DLDW庙宇157601DLDW依比率土地庙157602DLDW土地庙157701DLDW依比率教堂157702DLDW教堂157801DLDW依比率清真寺157802DLDW清真寺157901DLDW依比率敖包 . 经堆157902DLDW敖包. 经堆158100DLDW过街天桥158201DLDW过街地道出进口158202DLDW过街地道158301DLDW依比率地下建筑物地表出进口158302DLDW不依比率地下建筑物地表出进口158400DLDW地磅158402DLDW雨罩下的地磅158403DLDW露天的地磅158501DLDW有平台露天货栈158502DLDW无平台露天货栈158601DLDW堆式窑158602DLDW窑158603DLDW台式窑158701DLDW独立坟158711DLDW独立坟范围158702DLDW坟群158703DLDW散坟158800DLDW洗手间161101DLSS依比率一般铁路161102DLSS不依比率一般铁路161201DLSS依比率电气化铁路161202DLSS不依比率电气化铁路161203DLSS依比率电气化铁路电线架161204DLSS不依比率电气化铁路电线架161301DLSS依比率窄轨铁路161302DLSS不依比率窄轨铁路161401DLSS依比率建筑中铁路161402DLSS不依比率建筑中铁路161501DLSS依比率轻巧铁路161502DLSS不依比率轻巧铁路161600DLSS电车轨道161601DLSS电车轨道电杆161701DLSS依比率缆车轨道161702DLSS不依比率缆车轨道161810DLSS依比率架空索道161811DLSS架空索道柱架161800DLSS不依比率架空索道162110DLSS有雨棚的站台162111DLSS站台雨棚162120DLSS露天的站台162200DLSS天桥162201DLSS天桥台阶162300DLSS地道162401DLSS高柱色灯信号机162402DLSS矮柱色灯信号机162500DLSS臂板信号机162600DLSS水鹤162700DLSS车挡162800DLSS转车盘163100DLSS高速公路163101DLSS高速公路收费站163200DLSS等级公路主线163210DLSS等级公路边线163300DLSS等外公路163400DLSS建筑中高速公路163500DLSS建筑中等级公路163600DLSS建筑中等外公路164100DLSS大车路虚线边164110DLSS大车路实线边164201DLSS依比率乡村路虚线164211DLSS依比率乡村路实线164202DLSS不依比率乡村路164300DLSS小道164400DLSS内部道路164500DLSS阶梯路164600DLSS高架路165101DLSS依比率涵洞165102DLSS不依比率涵洞165210DLSS地道里的铁路线165201DLSS依比率地道进口165202DLSS不依比率地道进口165301DLSS已加固路堑165302DLSS未加固路堑165401DLSS已加固路堤165402DLSS未加固路堤165500DLSS明峒165510DLSS明峒里的铁路线165601DLSS里程碑165611DLSS1:2000 里程碑165602DLSS坡度表165603DLSS路标165604DLSS汽车站165700DLSS挡土墙165810DLSS有栏木的铁路平交路口165811DLSS栏木165820DLSS无栏木的铁路平交路口165910DLSS铁路在上边的立体交织路165920DLSS铁路在下边的立体交织路166100DLSS铁路桥166101DLSS铁路桥桥墩166201DLSS公路桥桥墩166210DLSS一般公路桥166220DLSS有人行道公路桥166221DLSS公路桥人行道166230DLSS有输水槽的公路桥166300DLSS双层桥166310DLSS双层桥引桥166301DLSS双层桥桥墩166401DLSS依比率人行桥166402DLSS不依比率人行桥166501DLSS依比率级面桥166502DLSS不依比率级面桥166600DLSS铁索桥166700DLSS亭桥167100DLSS渡口167210DLSS漫水道面虚线167220DLSS漫水道面实线167300DLSS徙涉场167400DLSS跳墩167500DLSS过河缆167610DLSS顺岸式固定码头167620DLSS堤坝式固定码头167700DLSS浮码头167710DLSS浮码头架空过道167800DLSS停靠场168101DLSS航行灯塔168102DLSS航行灯桩168103DLSS航行灯船168201DLSS左岸航行浮标168202DLSS右岸航行浮标168300DLSS立标. 岸标168400DLSS系船浮筒168500DLSS过江管线标168600DLSS信号杆168700DLSS通航起迄点169001DLSS露出的沉船169002DLSS淹没的沉船169012DLSS沉船范围线169003DLSS急流169013DLSS急流范围线169004DLSS旋涡169014DLSS旋涡范围线169005DLSS岸滩 . 水中滩169006DLSS石滩符号171101GXYZ地面上的输电线171102GXYZ地面下的输电线171103GXYZ输电线电缆标171201GXYZ地面上的配电线171202GXYZ地面下的配电线171203GXYZ配电线电缆标171300GXYZ电杆171400GXYZ电线架171501GXYZ依比率电线塔171502GXYZ不依比率电线塔171600GXYZ电线杆上变压器 ( 双杆 ) 171610GXYZ电线杆上变压器 ( 单杆 ) 171700GXYZ电线入地口171801GXYZ依比率变电室171811GXYZ变电室符号171802GXYZ不依比率变电室172001GXYZ地面上的通讯线172002GXYZ地面下的通讯线172003GXYZ通讯线电缆标172004GXYZ通讯线入地口173103GXYZ依比率架空管道墩架173104GXYZ不依比率架空管道墩架173110GXYZ架空的上水管道173120GXYZ架空的下水管道173130GXYZ架空的煤气管道173140GXYZ架空的热力管道173150GXYZ架空的工业管道173210GXYZ地面上的上水管道173220GXYZ地面上的下水管道173230GXYZ地面上的煤气管道173240GXYZ地面上的热力管道173250GXYZ地面上的工业管道173310GXYZ地面下的上水管道173320GXYZ地面下的下水管道173330GXYZ地面下的煤气管道173340GXYZ地面下的热力管道173350GXYZ地面下的工业管道173410GXYZ有管堤的上水管道173420GXYZ有管堤的下水管道173430GXYZ有管堤的煤气管道173440GXYZ有管堤的热力管道173450GXYZ有管堤的工业管道174100GXYZ上水检修井174200GXYZ下水 . 雨水检修井174300GXYZ下水暗井174400GXYZ煤气 . 天然气检修井174500GXYZ热力检修井174601GXYZ电信人孔174602GXYZ电信手孔174700GXYZ电力检修井174800GXYZ工业 . 石油检修井174900GXYZ不明用途的检修井175101GXYZ污水蓖子园形175102GXYZ污水蓖子长形175200GXYZ消火栓175300GXYZ阀门175400GXYZ水龙头181101SXSS常年河水涯线181102SXSS高水界181103SXSS流向181104SXSS涨潮181105SXSS落潮181200SXSS季节河181300SXSS消逝河段181410SXSS地下河段 . 渠段进口181420SXSS已明流路地下河段 . 渠段182100SXSS常年湖182200SXSS季节湖182300SXSS水库水边线182311SXSS水库溢洪道182312SXSS水库溢洪道182330SXSS水库引水孔182401SXSS有坎池塘182402SXSS无坎池塘183101SXSS一般单线沟渠183102SXSS一般双线沟渠183210SXSS单层沟渠堤岸183221SXSS双层沟渠堤岸183222SXSS双层沟渠堤岸183300SXSS沟渠沟堑183400SXSS地下灌渠183401SXSS地下灌渠出水口183501SXSS双线干沟183502SXSS双线干沟183503SXSS单线干沟184101SXSS依比率通车水闸184102SXSS依比率不通车水闸184103SXSS不依比率能走人水闸184104SXSS 不依比率不可以走人水闸184105SXSS水闸房屋184201SXSS开水坝(虚线) 184202SXSS开水坝(坎线) 184301SXSS拦水坝184302SXSS拦水坝184410SXSS斜坡式防波堤184420SXSS直立式防波堤184430SXSS石垄式防波堤184510SXSS防洪墙184520SXSS直立式防洪墙184530SXSS有栏杆的防洪墙184531SXSS有栏杆的直立式防洪墙184541SXSS斜坡式栅栏坎184542SXSS直立式栅栏坎184611SXSS斜坡式土堤184612SXSS斜坡式土堤184621SXSS坎式土堤184622SXSS坎式土堤184602SXSS垅184710SXSS带柱的输水槽184720SXSS不带柱的输水槽184810SXSS倒虹吸通道184820SXSS倒虹吸入水口185101SXSS依比率水井185102SXSS水井185200SXSS坎儿井185300SXSS泉185400SXSS瀑布. 跌水185510SXSS土质的有滩陡岸185520SXSS石质的有滩陡岸185530SXSS土质的无滩陡岸185540SXSS石质的无滩陡岸186100SXSS海岸线186200SXSS干出线186301DSX等深线首曲线186302DSX等深线计曲线186400GCD水深点186510SXSS沙岸186521SXSS沙砾滩石块186540SXSS淤泥滩186550SXSS岩滩 . 珊瑚滩186561SXSS贝类养殖滩符号186571SXSS红树滩符号186600SXSS水产养殖场186700SXSS危险岸186811SXSS依比率明礁186812SXSS不依比率单个明礁186813SXSS不依比率丛礁 ( 明礁 ) 186814SXSS危险地区 ( 明礁 ) 186821SXSS依比率干出礁186822SXSS不依比率单个干出礁186823SXSS不依比率丛礁 ( 干出礁 ) 186824SXSS危险地区 ( 干出礁 ) 186831SXSS依比率适淹礁186832SXSS不依比率单个适淹礁186833SXSS不依比率丛礁 ( 适淹礁 ) 186834SXSS危险地区 ( 适淹礁 ) 186841SXSS依比率暗礁186842SXSS不依比率单个暗礁186843SXSS不依比率丛礁 ( 暗礁 ) 186844SXSS危险地区 ( 暗礁 ) 191101JJ国界191111JJ国界的界桩 . 界碑191102JJ不决国界191201JJ省 . 直辖市已定界191202JJ省 . 直辖市不决界191301JJ地区 . 地级市已定界191302JJ地区 . 地级市不决界191401JJ县 . 县级市已定界191402JJ县 . 县级市不决界191501JJ乡镇已定界191502JJ乡镇不决界191600JJ村界191700JJ组界192100JJ特别地区界192200JJ自然保护区界193100JJ建设用地界限193200JJ基本农田界193300JJ国有土地界201101DGX等高线首曲线201102DGX等高线计曲线201103DGX等高线间曲线201300DGX示坡线202101GCD一般高程点202200DMTZ特别高程点203110DMTZ沙土的崩崖203120DMTZ石质的崩崖203200DMTZ滑坡范围线203310DMTZ土质的悬崖203320DMTZ石质的悬崖203410DMTZ陡石山203420DMTZ露岩地203421DMTZ露岩地符号203500DMTZ冲沟203600DMTZ干河床 . 干枯湖203701DMTZ依比率地裂缝203702DMTZ不依比率地裂缝203800DMTZ岩溶漏斗204101DMTZ未加固斜坡204102DMTZ加固斜坡204201DMTZ未加固陡坎204202DMTZ加固陡坎204300DMTZ梯田坎204400DMTZ自然斜坡204410DMTZ加固自然斜坡204420DMTZ自然悬崖205101DMTZ依比率山洞205102DMTZ不依比率山洞205201DMTZ依比率独立石205202DMTZ不依比率独立石205301DMTZ依比率石堆205302DMTZ不依比率石堆205401DMTZ依比率石垄205402DMTZ不依比率石垄205501DMTZ依比率土堆范围205502DMTZ依比率土堆斜坡线205503DMTZ不依比率土堆205601DMTZ依比率坑穴205602DMTZ不依比率坑穴205701DMTZ乱掘地范围205702DMTZ乱掘地陡坎206100DMTZ沙地206201DMTZ沙砾地石块206300DMTZ石块地206301DMTZ单个石块地符号206302ZBTZ线状石块地符号206400DMTZ盐碱地206401DMTZ单个盐碱地符号206402ZBTZ线状盐碱地符号206501DMTZ依比率小草丘地206502DMTZ不依比率小草丘地206503DMTZ小草丘地符号206504ZBTZ线状小草丘地符号206600DMTZ龟裂地206601DMTZ单个龟裂地符号206602ZBTZ线状龟裂地符号206701DMTZ能通行沼泽地206702DMTZ不可以通行沼泽地206800DMTZ盐田 . 盐场范围线206900DMTZ台田211100ZBTZ稻田211101ZBTZ单个稻田符号211102ZBTZ线状稻田符号211110ZBTZ单线田埂211121ZBTZ双线田埂211122ZBTZ双线田埂211200ZBTZ旱地211201ZBTZ单个旱地符号211202ZBTZ线状旱地符号211300ZBTZ水生经济作物地211301ZBTZ单个水生经济作物地符号211302ZBTZ线状水生经济作物地符号211400ZBTZ菜地211401ZBTZ单个菜地符号211402ZBTZ线状菜地符号212100ZBTZ果园212101ZBTZ单个果园符号212102ZBTZ线状果园符号212200ZBTZ桑园212201ZBTZ单个桑园符号212202ZBTZ线状桑园符号212300ZBTZ茶园212301ZBTZ单个茶园符号212302ZBTZ线状茶园符号212400ZBTZ橡胶园212401ZBTZ单个橡胶园符号212402ZBTZ线状橡胶园符号212500ZBTZ其余园林212501ZBTZ单个其余园林符号212502ZBTZ线状其余园林符号213100ZBTZ有林地213101ZBTZ单个有林地符号213102ZBTZ线状有林地符号213201ZBTZ大面积灌木林213202ZBTZ独立灌木丛213203ZBTZ狭长灌木林 ( 沿道路 ) 213204ZBTZ狭长灌木林 ( 沿沟渠 ) 213300ZBTZ疏林213301ZBTZ疏林符号213302ZBTZ线状疏林符号213400ZBTZ未成林213401ZBTZ单个未成林符号一213402ZBTZ单个未成林符号二213500ZBTZ苗圃213501ZBTZ苗圃符号213502ZBTZ线状苗圃符号213600ZBTZ迹地213601ZBTZ单个迹地符号一213602ZBTZ单个迹地符号二213701ZBTZ散树213702ZBTZ行树213801ZBTZ阔叶独立树213802ZBTZ针叶独立树213803ZBTZ果树独立树213804ZBTZ椰子 . 槟榔独立树213901ZBTZ大面积竹林213900ZBTZ单个大面积竹林符号213902ZBTZ独立竹丛213903ZBTZ狭长的竹林214100ZBTZ天然草地214101ZBTZ单个天然草地符号214102ZBTZ线状天然草地符号214200ZBTZ改良草地214201ZBTZ单个改良草地符号一214202ZBTZ单个改良草地符号二214300ZBTZ人工草地214301ZBTZ单个人工草地符号214302ZBTZ线状人工草地符号215100ZBTZ芦苇地215101ZBTZ单个芦苇地符号215102ZBTZ线状芦苇地符号215200ZBTZ半荒植物地215201ZBTZ单个半荒植物地符号215202ZBTZ线状半荒植物地符号215300ZBTZ植物罕见地215301ZBTZ单个植物罕见地符号215302ZBTZ线状植物罕见地符号215400ZBTZ花园215401ZBTZ单个花园符号215402ZBTZ线状花园符号216100ZBTZ地类界216200ZBTZ防火带310000DLJ地类面积线340101COMPONENT上水井盖340102COMPONENT污水井盖340103COMPONENT雨水井盖340104COMPONENT雨水箅子340105COMPONENT电力井盖340106COMPONENT路灯井盖340107COMPONENT电信井盖340108COMPONENT电视井盖340109COMPONENT网络井盖340110COMPONENT热力井盖340111COMPONENT燃气井盖340112COMPONENT公安井盖340113COMPONENT消防设施340114COMPONENT不明井盖340115COMPONENT电信交接箱340116COMPONENT电力设施340117COMPONENT电杆340118COMPONENT路灯340119COMPONENT地灯340120COMPONENT射灯340121COMPONENT报刊亭340122COMPONENT电话亭340123COMPONENT邮筒340124COMPONENT信息亭340125COMPONENT自动售货亭340126COMPONENT健身设施340127COMPONENT输油(气)井盖340128COMPONENT园林井盖340129COMPONENT化粪池井盖340130COMPONENT燃气调压站340131COMPONENT电视箱体340201COMPONENT泊车场340202COMPONENT泊车咪表340203COMPONENT公交站亭340204COMPONENT出租车站牌340205COMPONENT过街天桥340206COMPONENT地下通道340207COMPONENT高架立交桥340208COMPONENT跨河桥340209COMPONENT交通标记牌340210COMPONENT交通控制箱340213COMPONENT路名牌340214COMPONENT交通讯号灯340215COMPONENT路边泊车场340216COMPONENT交通涵洞340301COMPONENT公共洗手间340302COMPONENT公厕化粪池340303COMPONENT公厕指示牌340304COMPONENT垃圾间340305COMPONENT果皮箱340306COMPONENT灯箱霓虹灯340307COMPONENT广告牌匾340308COMPONENT环境监测塔340309COMPONENT垃圾中转站340310COMPONENT挪动洗手间340311COMPONENT资源回收办理站 ( 废塑料废纸 ) 340401COMPONENT古树340402COMPONENT行道树340403COMPONENT树池箅子340404COMPONENT花架花钵340406COMPONENT雕塑340407COMPONENT街头坐椅340409COMPONENT其余重要树340501COMPONENT宣传栏340502COMPONENT人防工事340503COMPONENT公房地下室340601COMPONENT重要危险源340602COMPONENT工地340604COMPONENT储气站340605COMPONENT车用加油 ( 气) 站340606COMPONENT自来水厂 ( 站) 340607COMPONENT户外不行挪动文物340608COMPONENT了望塔340609COMPONENT山头340610COMPONENT防火隔断带340611COMPONENT水源340612COMPONENT视频监察器340010COMMUNITY街道做事处340020COMMUNITY社区340000BASICGRID单元网格。
