计算机制图中地图符号系统的特征及设计原则李宜蓉 发表时间：2018-06-13T14:51:58.467Z 来源：《基层建设》2018年第10期作者：李宜蓉 [导读] 摘要：随着计算机技术的日益发展，从二十世纪八十年代以后，我国也步入了计算机技术与制图技术的融合时代，经过二、三十年的发展，目前已完全摒弃了传统制图工艺，制图软件的发展也突飞猛进，百花齐放。 新疆维吾尔自治区第二测绘院新疆乌鲁木齐 830000 摘要：随着计算机技术的日益发展，从二十世纪八十年代以后，我国也步入了计算机技术与制图技术的融合时代，经过二、三十年的发展，目前已完全摒弃了传统制图工艺，制图软件的发展也突飞猛进，百花齐放。本文拟在计算机制图理论和实践的基础上，讨论地图符号系统有别于传统的一些特征和设计原则。 关键词：计算机制图；符号系统；特征；设计原则 引言 地图是将地理环境诸要素根据一定的数学法则，经过制图综合并运用符号系统，以一定的比例尺缩绘于平面上，以传达各种自然和社会现象的数量、质量、空间分布和联系以及发展变化规律的图形体系。地图有三个明显特征： （1）特定的数学法则——可量测性。这一特性主要包括基于地球做为球体的不可展开性建立的投影理论和手段和基于地图的位置服务功能而提出的坐标系统要求和比例尺要求；（2）特殊的符号系统——直观性。地图运用符号表达地理空间诸要素，简洁、概括、重点突出、数量化，不仅能表现常规可见的物体，而且能表现无形要素；（3）实施制图综合——一览性。地图是作者对地理环境进行思维加工，抽取事物内在的本质特征与联系的科学作品，不仅能表达现在，而且能表达过去和将来。 1 计算机地图制图原理 计算机地图制图是指以计算机硬件设备为基础，在相应软件软件系统的支持下，以数字格式对地图制图要素与现象数据进行采集、处理与管理，按照地图制作的规范进行符号化、图版制作与输出，并提供地图自动分析的过程。计算机地图制图系统的数据转换：多源数据——计算机地图制图系统——数字地图。计算机地图制图一般过程：地面数据获取——地面数据处理——地图输出。计算机图形学是研究怎样用计算机生成、处理和现实图形的一门学科。计算机图形系统由图形硬件系统和图形软件系统组成，图形硬件系统是支持图形的设备，图形软件系统是实现图形设备管理和图形功能的程序和数据，计算机图形系统特点是数据量大、数据结构复杂、数据操作计算机量大和处理方法复杂。 2 符号系统的特征 地图上各种形状、大小、颜色的图形和文字的总称。地图符号是地图表达内容的唯一语言并可以为读者领会，使用符号是地图的基本特征之一。地图符号系统有下列基本特征： 2.1 综合抽象性 地图符号不是地理要素的真实表达，而是经过综合，抽取了地理要素的本质特征。地理要素的符号化本身就是实施制图综合的体现。 2.2 系统性 地图符号内部自恰，以系列化的形状、大小、色彩、纹理共同构成符号体系。 2.3 约定性 一方面，地图符号一经设计完成就对地图内容的表达形成了约束，使用时不得随意改变或替换；另一方面，地图符号在设计和使用时一般都会遵循习惯和约定俗成的规则。 2.4 传递性 符号是地图表现内容的唯一手段，地图通过符号传递地理要素的内容、特征和规律性等信息。 2.5 时空性 地图符号不仅能表现地理要素空间分布的诸特征，而且能表现它们随时间变化的规律。 3 符号系统的内容 3.1 图解语言 这是符号系统运用最早、运用最多的一种语言，图形的形状、大小、结构、方向、色彩等均可以构成此符号区别于彼符号的视觉变量。图解语言是地图一览性的具体要求。 3.2 写实语言 写实语言包括色彩和立体两个方面，当色彩的设计使用遵循人们对自然色彩的印象感受时，色彩就成了写实语言，这种色彩不是自然色的真实还原，却迎合了人们对色彩的领悟和预期，令人一望而知；做为写实语言的立体，并非现代人的发明，事实上，古代地图最先使用的符号就是立体和准立体的，如房子、军营、河流、山脉等。在现代计算技术的支撑下，从模拟的DEM立体，到准三维乃到真三维的DTM，无不体现着地图符号系统的现代化。 3.3 自然语言 地图的自然语言即注记，文字是人们赖以交流、思维的工具，地图上使用自然语言来标示名称、性质、数量等必要内容，辅助读者识别和量测。 3.4 数学语言 地图投影、比例尺、地图定向，这些数学语言是地图赖以形成和应用的基础，也是地图的基本特征之一。 4 地图符号设计的原则 4.1 影响符号设计的因素 （1）地图内容内容决定形式。当要素种类较多时，应更多地考虑符号之间的质量差别，当多种要素要求均衡反映时，还要考虑各类符号之间的协调性。 （2）制图区域及制图资料特征要研究对象的实地分布特征、质量，数量的分级分类标准、资料的质量、对象的外形特征等。 （3）使用要求即编图目的、用途及使用方式，例如，用于挂图的符号，其色彩体系要浓重一些，用于桌面图的符号，用色要轻淡一
ArcGis符号库 一、Arc Gis符号库产品 地图符号是地图的语言单位，通过对地图符号的解读，可以直观的了解地图所表达的地理信息。符号标准化既是组织数据生产的重要手段，又是科学管理数据的重要组成部分。建立标准的符号体系，对于实现数据的规范管理和社会化信息共享服务具有十分重要的意义。 经过近半年的突击准备，Map2Shp标准符号库产品即将与大家见面了，Map2Shp标准符号库是基于ARCGIS符号库体系建立的符合国内实际应用的标准化符号库产品，具有丰富完整的内容、合理的结构模式、科学的编码，符合标准的参数设置。每个符号均参照国家、部标准制作，并赋予编码。标准符号库产品附有使用说明，方便用户使用。 地形图标准图式符号库 符合国家标准GBT_200257-2006(7)国家基本比例尺地图图式，包括1：500、1:1000、1:2000地形图符号库；1：5000、1:10000地形图符号库；1：25000、1:50000、1：100000地形图符号库。 土地利用现状与土地利用规划符号库 符合TD/T1014-2007第二次全国土地调查规程的土地利用现状与土地利用规划符号库。包括土地分类、界线、地貌、地物、注记等300余种符号。 区域地质图图例符号库 符合国家标准GB958-99的1：50000区域地质图图例符号库，包含地质构造、岩石、岩相建造、工勘、矿产、地貌类型、地质灾害等各类图例符号3000余个。
二、自定义符号库制作
(一)软件环境 1) ArcMap 9.X 2) Font Creator 5.X (二)二维符号库制作方法 ArcGIS中制作二维符号库的方法可归结为以下四种： 1) 基于ArcMap中已有符号制作符号库 2) 基于图片制作符号库 3) 基于TrueType字体制作符号库 4) 多种方式组合制作符号 不论采用上述何种方法进行符号制作准备，最终都需要在ArcMap中Style. Manager进行符号制作。您可以打开ArcMap，从菜单Tools-〉Style. Manager 进入，如下图所示。
ArcG IS 软件中地形图符号库制作及 图形符号化的技术与方法 向红梅 (长沙市勘测设计研究院,湖南长沙 410007) 摘要:文中以制作国家1B 500、1B 1000、1B 2000地形图图式符号库为实例,论述了A rc G I S 软件中制作地形图符号库及实行图形符号化的方法与技巧,并对点、线、面符号制作的关键环节及图形符号化的程序方法进行了阐述。 关键词:A rc G I S 软件;地形图符号;Sty le ;M anager ;图形符号化 中图分类号:P 208 文献标识码:B 文章编号:1001-358X(2008)02-0038-04 我院在使用A rc G I S 912建立长沙市空间基础数据应用系统过程中,按照5国家基本比例尺地形图图式第1部分:1B 5001B 10001B 2000地形图图式6(GB /T 2025712-2006)(以下简称/图式0),并补充了图式没有而我们设计的部分符号,设计制作了一套完整的1B 500、1B 1000、1B 2000地形图符号库,且有效地实现了地形图的符号化。1 ArcG I S 软件中图形符号管理机制 A rc G I S 是美国ESR I 公司开发的全球功能最强大的G I S 专业软件,具有强大的符号制作功能,由A rc M ap 来实现符号的制作和管理。 A rc M ap 的符号库为sty le 文件,一个style 文件包括了M arkerSy m bo ls(点)、L ine Sy m bo ls(线)、F ill Sy m bo ls(面)等22个符号子库。在Arc M ap 的Style M anager 中新建sty l e 文件,可用编辑工具制作style 文件中的各类符号。制作点、线、面符号时可以镶嵌使用字体符号或图片,字体符号来源于操作系统字体库中的任何字体文件,即C :\W I N DOW S \Fonts\*1ttf 文件,图片为bm p 格式的位图。 制作好的sty le 符号库可以存放到A rc GIS 安装路径的sty le 目录(即D:\Prog ra m F il e s \A rc G I S \S tyles)或其他目录下。用A rc M ap 新建地图文档(*1m xd)时,A rc G I S 自动添加Styles 目录下的ES -R I 1sty le 给此文档,还可手工添加(Add)其他sty le 符号库,点击某个图层,在"sy mbol selector"中选择一个符号,将此图层图形符号化。 由于A rc G I S 是美国的一个通用GIS 软件,所提供的是一些描述性符号,其形状和大小远不能满足我国各级比例尺地形图符号的要求,可以利用A rc -GIS 的符号管理机制和强大的开发功能制作地形图 符号库,从而实现空间数据的符号化。2 地形图符号库的设计和制作211 符号库制作的技术方案 地形图用三种方法表示空间地理事物,即不依、半依和依比例尺图形。设计表示地物地貌的地形图符号时,将其概括为点、线和面状符号[4] 。这三种符号虽然各自有不同的特点和用途,但是它们又是相互关联的,比如,线状符号中包含了点状符号,面状符号可由点状和线状符号来排列填充,形成了以点状符号为基石的符号体系。因此,在设计制作地形图符号时,以点状符号为主。 国家1B 500、1B 1000、1B 2000比例尺地形图共用一本图式,符号大体相同,设计制作符号库时,以1B 1000比例尺为基准,对有差异的个别符号进行补充。在进行图形符号化时,对1B 500比例尺地形图,按015比例符号化,对1B 2000比例尺地形图,按210比例符号化。 虽然A rc G I S 自带的部分符号可以经过修改、缩放、旋转和移动等操作达到地形图符号标准 [1] ,但是 地形图中绝大部分符号不能从A rc GIS 符号库中作简单变换来获取,需要按照图式规范制作符号库。考虑到从A rc G I S 符号库作缩放、旋转等变形操作难以控制符号的尺寸,采取按照图式规范,将地形图中所有符号按统一的尺寸标准制作一个完整的字体库(cs10001ttf),在A rc M ap 的Sty le M anager 中建立符号库(cs10001sty le),分别编制点、线、面符号。212 字体库的设计与制作 A rcGIS 中线状、面状符号制作都是基于点状符 38 第2期 2008年6月 矿 山 测 量M I NE S U RV E Y I NG N o 12 Jun 12008
本标准是适应电子地图发展的需要，根据目前的技术水平和电子地图产品的实际情况 制定的，用以标识数字形式的地图符号，保证其制作、显示和用户认知的一致性。本标准 是在一系列地形图图式标准、数字地图产品标准、地理信息分类标准和符号标准的基础上 ，结合电子地图产品和符号的具体特点制定的。 本标准是国家科技基础性工作项目"空间信息与电子地图标准及网络共享"的成果之一 。 本标准的附录A是标准的附录 附录B是标准的附录 附录C是提示的附录 本标准由提出并归口 本标准起草单位： 本标准主要起草人： 1、范围 本标准规定了电子地图编制过程中地理目标符号化分类分层次处理的基本原则，建立 了地理目标与地图符号之间的指代关系，规定了符号体系表的结构，用以保证电子地图符 号制作、显示和用户认知的一致性。本标准适用于编制电子地图，其原则方法可以扩展到 模拟地图制作。 本标准规定的原则、方法和结构独立于计算机制图的软硬件环境，对符号体系和图形 符号的技术实现方法不作具体规定。 2、规范性引用文件
符号体系的确立过程是地图语言认知约定的过程，需要继承和发展现有符号体系的合理 内容。因此，下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的 引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而 ，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是未注明日期 的引用文件，其最新版本适用于本标准。 GB/T 5791-93 1：5 000、1：10 000地形图图式 GB7929 1:500、1:1000、1:2000地形图图式 GB 12342-90 1：25 000 1：50 000 1：100 000地形图图式 GB 15944-1995 1:250 000地形图编绘规范及图式 GB/T 13923-92 国土基础信息数据分类与代码 GB/T 16820-1997 地图学术语 GB/T 17695-1999 地图用公共信息图形符号通用符号 GB/T 18317-2001 专题地图信息分类与编码 CH/T 4004-93 省、地、县地图图式 CH/T 4015-2001 地图符号库建立的基本规定 未编号林业地图图式（林业部1982年制定） 参考标准： ISO 19110 Geographic Information – Methodology for feature cataloguing （地 理信息-要目编目方法） 3、术语和定义 3．1电子地图，electronic map
实验一地图符号的设计 一、实验目的： 1、学会Mapinfo和CorelDraw中地图符号的设计方法； 2、学会点、线、面符号的使用。 二、实验步骤提要： 在MapInfo软件中设计和使用地图符号 1、打开MapInfo 2、浏览点、线、面符号样式： 选项》线样式/区域样式/符号样式 3、设计位图格式的点状符号： （1）创建自定义符号并将其保存为位图（可在WINDOWS画图窗口中完成）。 （2）将该位图文件置于目录MapInfo\Professional\CUSTSYMB。 （3）重新启动MapInfo（若正在运行的话）。 （4）打开工作空间“中国.wor”，选择地图》图层控制。“图层控制”对话框出现。 （5）使希望放置符号的图层可编辑。 （6）选择选项》符号样式，“符号样式”对话框出现。 （7）单击“字体”下拉菜单从中选择“自定义符号（Custom Symbols）”。 （8）选择所创建的自定义符号，选择确定按钮。 （9）用符号工具在地图上单击以显示自定义符号。
4、设计矢量格式的点状符号： （1）打开工具>工具管理器（如下图），在弹出的窗口中“符号” 栏后面的方框选中。 （2）打开工具>符号>创建新符号 （3）在符号编辑器窗口中用直线、折线、多边形等工具绘制需要的符号（点、弧段、文本等不能用于符号制作）。 （4）如果需要在使用自定义符号时符号颜色可改变，选择打开工具>符号>颜色，在弹出的窗口中选中线（区域）对象颜色将在运行时可改变。 （5）保存创建的符号：工具>符号>保存，所创建的符号被保存到符号库“MapInfo3.0 compatible”中。
（6）选项>符号样式，查看并利用自定义的符号绘制点状符号在CorelDRAW软件中设计和使用地图符号 1、设计一个点状符号 2、铁路符号 3、居民地符号
基于 MapGIS K9 的林业地图符号库构建及符号化实施 司瑶，武红敢* ( 中国林业科学研究院资源信息研究所，北京 100091) 摘要为提高林业地图的制图效率和智能化水平，笔者提出了基于MapGIS K9 平台的林业地图符号化方案。首先按照国家林业局2010年10月颁布的《林业地图图式》构建林业地图符号库，然后建立符号配置规则库以实现数字环境下符号配置规则的表达，最后在 Map-GIS Objects组件开发技术支持下实现了符号化模块，按照符号配置规则对林业专题数据进行可视化表达。实践证明该方案能够基本满足包括森林资源规划设计调查成果图在内的常见林业地图制图要求。 关键词林业地图; MapGIS K9;地图符号库;符号化 林业地图是以林业及其相关内容为表示对象，将一定范围内林业用地上的物体用特定符号缩绘在平面上的一类地图。运用地理信息系统(Geographic Information System，简称GIS) 技术进行林业地图绘制，可以缩短制图周期，提高制图质量，节约制图成本［1 ］。然而，由于未在绘图过程中遵循统一的符号系统和整饰规范，现存林业地图大多样式各异。而且，由于现有 GIS 产品不是林业专业软件，在林业地图自动生产方面表现欠佳，无法在实际生产中发挥应有的作用。 为此，笔者在充分分析林业地图生产实际的基础上，提出了一套基于 MapGIS K9 的林业地图符号化技术方案。首先按照国家林业局最新版《林业地图图示》制作了1∶10000和1∶50000 比例尺的林业地图符号库，然后建立符号配置规则库以实现符号配置规则的表达，再运用MapGIS组件二次开发接口实现符号化功能模块，建立了林业地图符号化的完整流程，实现了包括基本图、林相图、森林分布图在内的森林资源规划设计调查主要成果图制作的自动化与规范化，以期 为林业制图的标准化和自动化提供参考。 1 符号库的创建 地图符号是按照通用的法则设计，与地面物体对应的经过抽象符号和文字标记。它是可视化表达地理事物或地理现象的工具，也是人们认知地图、分析地图内容的重要工具［2 ］。高质量的地图符号是丰富地图内容、增强地图易读性和便于地图出版的必要前提。根据几何特征，林业地图符号可被分为点状符号、线状符号和面状符号［3－4］。 (1)点状符号。是用不同图形、尺寸和颜色表示呈点状分布的空间现象符号。点状符号的基本几何构造单元可分为点、线段、折线、曲线、多边形、矩形、三角形、圆、圆弧等9种基本图元。如图1中的点状符号即由圆弧、圆、矩形和线段组成［5］。 (2)线状符号。是通过不同图形和颜色表示空间上呈线状分布的空间现象的符号。任何线状符号都可以看作是由若干点、线或面状符号沿线前进方向的周期性重复。如图2中的线状符号可以看作是由线段、点和面状填充组成。 (3) 面状符号。是用不同颜色、晕线及花纹表现空间上呈面状连续分布或离散分布于一定范围的地理现象的符号。面状符号的填充图案可抽象为3 种基本类型: 一是在轮廓线范围内以不同的倾角以及不同的间距、不同的实、虚部长度的平行线簇来构成不同的图案，即阴影线填充图案; 二是在轮廓范围线内以不同的间距、不同的布点形式、不同的旋转角绘制点状符号以构成图案，即点符号填充图案; 三是在轮廓线范围内填充颜色，即颜色填充图案。如图3 中的面状

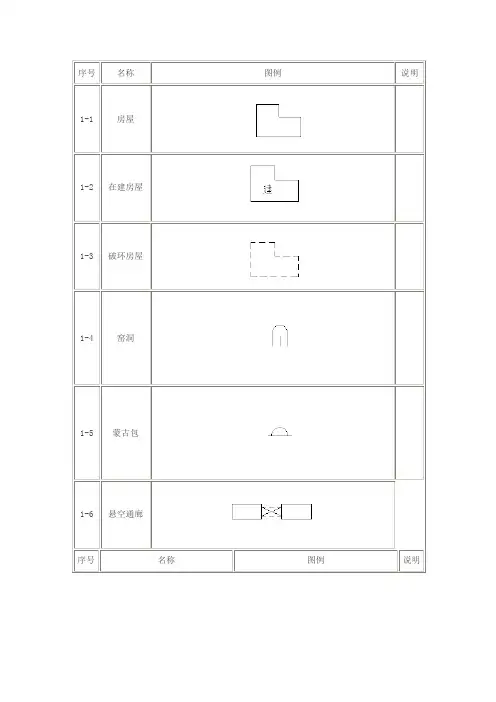

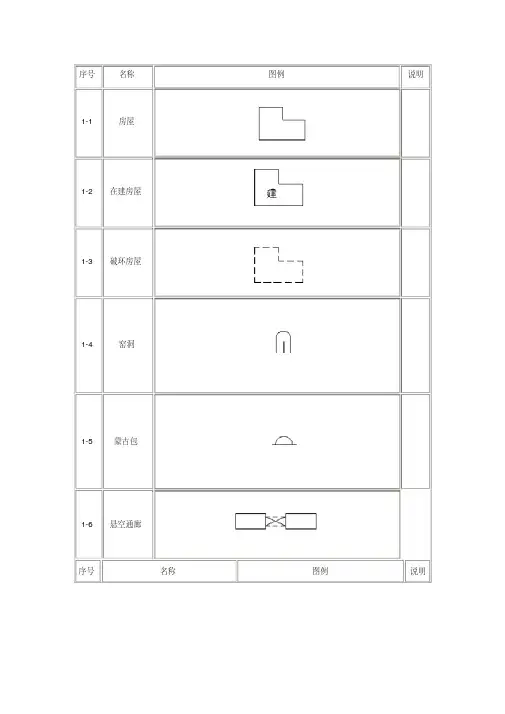

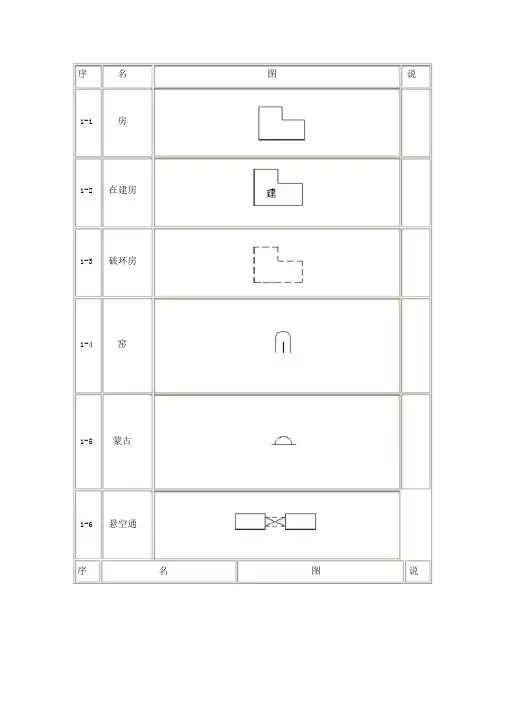

地形图、地籍图常用图式 本图式适用于1:500地形图和地籍图表示各种地物、地貌要素的符号、注记和整饰标准、以及使用符号的原则、方法和要求。 1 符号的尺寸 （1）符号旁以数字标注的尺寸，均以毫米为单位。 （2）符号的规格在一般情况下，符号的线粗为0.15mm，点在为0.3mm，符号非主要部分的线段长为0.6mm。 以虚线表示的线段，凡未注明尺寸的，其实部为2.0mm，虚部为1.0mm。 组合符号图形部分未注明尺寸的，一般以本图式为准。但楼梯、台阶线、斜坡与陡坎的长短线和短线，其间隔可视图形的大小放大或缩小。 2 符号的定位点和定位线 （1）圆形、矩形、三角形等几何图形符号，在图形的中心。 （2）宽底符号（烟囱、独立石等），在底线中心。 （3）底部为直角形的符号（风车、路标等），在直角的顶点。 （4）几何图形组成的符号（气象站、雷达站、无线电杆等），在其下文图形的中心点或交叉点。 （5）下文没有底线的符号（亭、山洞等），依比例尺表示的，定位点在两端点上；不依比例尺表示的，定位点在其下文两端点间的中心点。 （6）不依比例尺表示的其它符号（桥梁、水闸、拦水坝等），在符号的中心点。 （7）线状符号（道路、河流、堤、境界等），在符号的中心线。依比例尺表示时，在两侧线的中心。 3 符号的方向和配置
（1）独立性地物符号除规定按真方向表示外，其它均垂直于南图廓描绘。 （2）土质和植被符号的配置如下： 整列式：按一定行列配置，如苗圃、草地、稻田等； 散列式：不按一定行列配置，如有林地、灌木林、石块地等； 相应式：按实地疏密或位置配置，如疏林、散树、独立树等。 （3）土质和植被面积较大时，其符号间隔可放大1～3倍描绘；在能表示清楚的原则下，也可采用注记的方法表示；还可将图中最多的一种省绘符号，图外加附注说明，但一幅图或一批图应统一。 （4）以虚实线表示的符号（大车路、乡村路等），按光影法则描绘，其虚线绘在光辉部，实线绘在暗影部，一般在居民地、桥梁、渡口、山洞、涵洞、隧道或道路相交处变换虚实线方向。 4 文字注记 注记的排列形式：水平字列、垂直字列、雁行字列、屈曲字列 注记的方向：各种注记一般为正向，字头朝北图廓，但街道名称、河名、道路注记、管线类别注记的字向和字序依走向注记。 注记的间隔：接近字隔（0.5～1mm）、普通字隔（1～3mm）、隔离字隔（字大的1～5 倍）。 名称符号名称符号名称符号 等线体正等线体正等线体 注记文字厕所注记注记坐标 砖房注记 注地坪高 混合结构
地图符号的评析、设计与应用 一、地图符号评析 以下是一幅加拿大地图，我将就里面的五个地图符号做些评析 1、 这属于面状符号，表示的是机场。由一个圈以及里面的红色简易飞机图组成。图形简单而形象，十分易懂，颜色搭配也比较合理。
2、 这属于线状符号，表示的是国界线。而且此符号十分简洁，由红色虚线组成，红色本身就是比较显眼的色彩，用于表现国界线正好。 3、 这属于面状符号，表示的是首都。有黄色正方形包含一个红色小正方形组成，黄色具有庞大稳定的含义，用来表示一个国家，而中间的红色方块显得十分突出，此符号简约不简单地表达了首都这个地理位置。 4、 这属于面状符号，表示的是湖。符号很简单，由淡蓝色方块表示，这个符号十分形象，蓝色本就是湖的颜色。 5、 这属于面状符号，表示的是海港。符号选取深蓝色，与海的颜色接近，显得深沉而深远，图形是一个简易的船的图形，海港与船只的确有着紧密的联系，用来表示海港也很形象。 二、地图符号设计与应用 1、这是个地图符号表示的是邮局，绿色是邮局的标志性颜色，而整个符号就是一个简易的邮筒，上面写着post四个字母。邮局的主要工作就是负责邮寄信件包裹等，而邮筒具有象征性的意义。 2、这个地图符号表示的是图书馆，图书馆主要以藏书为主，所以在我设计的地图符号中，由三本颜色不同的书组成，颜色不同表示图书种类繁杂，有三本表示图书馆藏书甚多。
3、这个地图符号表示的是美术馆。符号由一个相框中配上一副简笔画组成。美术馆主要是用来展示一些艺术品的，而我觉得我设计的地图符号以它鲜明的色彩拥有了独特的艺术感。 4、这个地图符号表示的是加油站。符号是一个油桶的简易图形，加油站里主要就是油桶了，所以油桶当之无愧为加油站的标志性物体。我选择了红色，一来是因为油桶大多数是红色的，二来是因为我觉得红色很显眼，十分突出，适合作为加油站地图符号的主要色调。 5、这个地图符号表示的是五金店。符号主要就是一个简笔画的螺丝，五金店，专卖以下工具：锯子、钻子、螺丝、改锥、水龙头、锁、管子、打气桶、电线等一类的东西。我觉得这里面最好画最容易辨认的就是螺丝，所以选择它作为五金店的标志。
专题地图符号的设计与应用 一、训练目的和任务 1.了解符号的设计与应用； 2.掌握简单符号的设计； 3.掌握符号的保存与加载。 二、训练准备工作 1.软件准备：ArcGIS ； 2.数据准备：ArcGIS 符号库。 三、实训过程 1.查看符号样式管理器 要素的符号与样式存储在Style 文件中，通过Style Manager 对它们进行统一管理，并创建样式库及符号。 2.符号类型 图1-1 样式管理器
在Style中，根据符号绘制的几何类型，将其分为4类： （1）标记（点）符号Marker Symbols 标记符号类型如下图，其中字符标记符号包含二维的及三维的，二维符号当中除了简单标记符号外最为常用的就是字符标记符号了，庞大的符号库中一般能够满足常规使用，但实际应用中无法满足时，就需要使用FongCreator来制作符号字体库了。 （2）符号 Line Symbols 线符号类型如下图，也包含二维的和三维的。
线符号中除了简单线符号外，应用最多的是制图线符号、标记线状符号、混列线符号。利用多个线符号图层叠加显示，可制作复杂的线符号。 1) 制图线符号 主要用于制作各种不同标准的虚线，通过“模板”选项卡设置。 2) 标记线符号 通过“标记线”选项卡中进行符号编辑器，选择相应的标记符号。通过“模板”选项卡设置符号重复的间距。此外，在“线属性”选项卡中修改线的偏移设置。
3) 混列线符号 利用混列线符号，可制作下图所示的复杂线符号。通过“混列线”选项卡中的角度设置线符号旋转放线，并可任意更改线符号。同样，可通过“模板”选项卡设置符号重复的间距。
测绘工程专业 地图学实习报告 实习内容：地图符号制作 班级： 2012级（2）班 学号： 631201040228 姓名：党莹 指导老师：李华蓉 时间： 2014年10月30号
目录 一、实验名称 (1) 二、实验目的 (1) 三、实验内容 (1) 四、实验步骤 (1) 4.1创建shapefile (1) 4.2点状符号的制作 (2) 4.3线状符号的制作 (4) 4.4面状符号的制作 (4) 4.5自己设计并制作的符号 (5) 4.5.1孔子学院 (5) 4.5.2轻轨站 (5) 4.5.3遛狗场所 (6) 五、实验过程中的思考与优化 (6) 5.1给ArcGIS中的对象添加标注 (6) 5.1.1添加name字段 (7) 5.1.2编辑标注属性 (8) 5.1.3显示标注 (8) 5.2线符号制作时对不同类型线条区别的探究 (9) 5.2.1制图线符号 (9) 5.2.2标记线符号 (10) 5.2.3混列线符号 (10) 六、实验小结 (11)
一、实验名称 地图符号制作 二、实验目的 1、熟悉地图符号的构成要素； 2、熟悉并掌握ArcMap的基本操作； 三、实验内容 1、总结视觉变量对地图符号表达效果的影响 2、不同类型地图符号的设计思路 3、地图符号制作及成果展示 根据1：500地形图图式制作的符号： ?点状符号：埋石图根控制点、水磨房、路灯 ?线状符号：标准轨铁路、坝顶宽不依比例尺的堤、轻轨 ?面状符号：旱地、沙泥地 4、自己设计并制作的符号：孔子学院、轻轨站、遛狗场所（面） 四、实验步骤 4.1创建shapefile 在目录树下右击要保存到的文件夹，选择“新建”→“Shapefile”（图4-1-1），在弹出的对话框中选择点、线或者面，名称为要创建符号的名称，单击“确定”便得到了一个符号的shape文件，系统自动将其添加到图层中，就可以开始编辑了。依次用此方法创建出多个图层（图4-1-2）。
基于ArcGIS的地图符号库的制作 摘要美国ESRI公司开发的ArcGIS有强大的图形渲染功能，但其自带的符号库比较泛泛，不满足专业用户的需求。从实际需求出发，依据国家标准的地形图图式和国家电网公司电网GIS空间信息服务平台空间数据规范的具体要求，基于ArcGIS建立符合需求的符号库。采用专业的制图工具，制作的符号精度高、文件小，有效提高图形渲染效率，且可以根据实际需求进行符号的再调整。 关键词ArcGIS；符号库；图形渲染；地形图图式 中图分类号P208 文献标识码 A 文章编号1673-9671-(2012)072-0168-03 美国ESRI公司开发的ARCGIS是功能强大的GIS软件平台，但其自带的符号库不能满足专业用户的需求，因此必须建立符合实际需求的符号库。 根据国家电网GIS空间信息服务平台空间数据建设的需求和实际工作要求，本文以在ArcGIS中的应用为设计需求，充分考虑到软件的优缺点，决定采用代数的方法进行地图符号库的制作。这种符号化的方法是把符号的制作和绘制完全分开，一方面使用AutoCAD软件和Adobe Illustrator软件直接制作符号数据—即建立点状符号库，另一方面用ArcGIS 中的编辑符号的方法进行各种符号的绘制。同时地形图符号库的建立以国家质量监督检验检疫总局颁发的GB/T 20257.1-2007《国家基本比例尺地图图式第1部分：1:500 1:1000 1:2000地形图图式》、GB/T 20257.2-2006《国家基本比例尺地图图式第2部分：1:5000 1:10000地形图图式》、GB/T 20257.3-2006《国家基本比例尺地图图式第3部分：1:25000 1:50000 1:100000地形图图式》以及GB/T13923-2006《基础地理信息要素分类与代码》为依据。 1 地图符号库的制作 可以用三种方法来表示空间地理事物，即不依、半依和依比例尺图形。设计表示地物地貌的地图符号时，将其概括为点、线和面状符号。虽然这三种符号各自有不同的特点和用途，但它们又是相互关联的，比如线状符号往往包含点状符号，而面状符号也往往由点状符号和线状符号组合实现。 由于不同比例尺的地图对地物表达的详尽程度不同，具体表达时需要对相应地物进行不同程度的综合取舍。所以不同比例尺的地图图式中的符号种类、大小和个数等也存在差异，对于不同比例尺的地图需要使用不同的符号库。虽然ArcGIS自带的部分符号可以经过修改、缩放、旋转和移动等操作达到地图符号标准，但是依然不能满足国家电网GIS空间信息服务平台空间数据建设所需的大部分地图符号。所以就利用ArcGIS强大的地图符号设计和管理功能，在其符号管理器中进行符号库的添加、删除、新建等工作，且符号库之间相互独立，具有可视性能好、简便易用等优点，因此可以充分利用ArcGIS的优势，把适合国家电网GIS空间信息服务平台空间数据建设的不同比例尺的地图符号库添加到里面去，从而得到满足我们实际需求的符号。 下面我们分别详述点状符号、线状符号和面状符号的制作过程。 1.1 点状符号的制作 点状符号是不依比例尺表示的小面积地物或点状地物，其特点是图形固定，不随它在图面上的位置的变化而变化；符号都有确定的定位点和方向性；点状符号图形大多比较规则，由简单几何图形构成。在ArcMap的符号管理器中，点状
测绘地理信息技术专业教学资源库 专题地图符号的设计与应用 一、训练目的和任务 1. 了解符号的设计与应用； 2. 掌握简单符号的设计； 3. 掌握符号的保存与加载。 二、训练准备工作 1. 软件准备：ArcGIS; 2. 数据准备：ArcGIS符号库。 三、实训过程 1.查看符号样式管理器 要素的符号与样式存储在Style文件中，通过Style Manager对它们进行统一管理, 并创 建样式库及符号。 图1-1样式管理 器 2. 符号类型 t 脚丁m_ rt 讲r t 吐 hhvri*i K 4 匚g. j越■耳 .“甘陌* L ftMII ■ tl■耶 Li隔轉廿 !■件声呼春 El (Mt C.直? 村? — ?N ■“植? I ?一畀走时写 Q沪下科曙口畅 ■■吃?B| r ■址 -- uf g* 对芒毬龙越：耳为斥」f>^q*n ■仆忡|口迥冃』 w 4 旺虽岸s^;n： E￡iTK i * = *i s? Gr^ui - 弄 k - ? :亠巧LM —■: -T TI^ ft 宅 羸 黑 戸 ? 青 MWIL pflPFM 虽 千 二 二 二 一 蛊 B 武 -S= ■ ■ ■ ■ ? K# ? & ■ | ?占盘第齐Ft I | ■a 〒低刊fl Tltrrfl ?<+ iGfe 0 ? ^KTrt1 ? fKVTh ■ i e-4 ▼ i- i^nw..rii?n : n s Hr?n i * QWwie - 3CiB^AfF^i < itou|?hfl| 30%?*?富 .■tJIffhlW 1 Ij^MM 30 rrwro Arrt'?f%_ iTn l?*- AnS'isfi^HpR-r hixiMn ㈡”仙如）LlpmAcira ly FuTrHE U^jElUnu-d I_J ik'irjniiHri hurtbr^rilpitHHi Art 砸层■— -J2 帑 哎 窿 帯 闖 话 需 陌 床 汗 瑟 宓 塔 圧 屉 圧 ： 金 朴 温 兰 淇 E 梵 莒 型 验 墜 艺 卧 丁 瞋 盘 於 乂 岂 驰 沖 讪 业 冰 祥
AutoCAD建立地形图符号库的方法- 摘要：AutoCAD作为一种常用的绘图软件，其在地图数字化领域也得到了广泛的应用；数字地形图中的符号多种多样，如果直接用AutoCAD绘制，比较麻烦。AutoCAD本身具有用户化的工具，可以利用图块工具、形文件、填从充文件等定义数字地形图中相关的符号。用户绘图时，就可以节省很多时间，提高工作效率。 关键词：AutoCAD；地形图；符号库 1 地形图概述 地形图图式对各种地物、地貌符号的样式、颜色、规格、使用以及地图注记和图廓整饰等所作的统一规定。主要内容包括各种符号的尺寸、方向及颜色等；地形图上文字注记的采用的字体、字号都有严格的规定，并且图廓整饰形式和采用的坐标系统都应标注清楚。这些地物符号应用于经济建设各部门，地形图是各部门进行规划、施工、设计、管理、科研、教学的基本依据之一，在工程建设中得到了广泛的应用。 地形图的主要内容包括土图根控制点、居民房屋和围墙、工业及矿山构筑物、道路交通及附属设施、电力线、管线及附属设施、河流水系及附属设施、境界、地貌和土质、植被等并且各种地貌、地物的名称和属性信息等都应标注出来；例如房屋的层数、结构等，并着重显示与测图用途有关的各项要素。 2 AutoCAD建立地形图符号库的方法 2.1 独立地物符号的定义 控制点、植被符号、独立地物都属于点状符号，AutoCAD 可以用形（shape）和块（block）来定义点状符号。形文件采用
的是文本格式（扩展名是.shp和.shx），其用定义的图形的矢量符号，创建文本字符等。形文件占用电脑内存较少，运行时可以提高电脑的运行速度，数字地形图中的规则符号可以采用形来定义。块实际就是AutoCAD标准图形文件，只不过各种图形是一个整体而已，可以像使用一个点符号来使用，这样可以使用图块来定义地形图中的独立符号，如各种路灯及各种井盖等。用图块文件和形文件定义地形图符号时，需要注意的是：要确定符号图面上的尺寸及旋转方向等。 点状符号的定义首先要选择一个基点，也就是定位点，使用该符号时根据定位点的位置，将地物的位置确定下来。基点的选取选取原则一般是： ①方形、圆形、三角形等符号，例如井盖符号、图跟点符号等，定位点就是该图形的几何中心。 ②宽底符号，如雕像等，定位点为底线中心。 ③底部为直角形的符号，如独立树、加油站等，其定位点为底部的直角顶点。 ④不规则几何图形，如雷达站，无线电线杆等，其定位点为符号下方两端点连线的中心。 2.2 线状符号的定义 线状符号用于表示地物线状分布或延伸的特征。例如：铁路、河流、公路、境界线等都采用相应的线状符号来进行表示，线状符号既能表示图形的实际形状和地物的走向，又能根据图形的宽度、色彩等要素来表示地物的属性特征。线状符号一般分为如下几种类型： ①实物型线状符号：如公路、河流等，一般可用适当宽度的单线或双线来进行表示。
龙源期刊网 https://www.doczj.com/doc/0b1008706.html, 地图符号的设计研究 作者：杨晓鹏 来源：《科技资讯》2015年第07期 摘要：地图符号是表达制图对象和沟通地图制作者与用户的语言形式之一，是构成地图 的基本元素，城市公众地图的发展，既满足了社会需求，也丰富了地图产品作品的类型，对城市经济、文化等方面的发展有积极作用。该文在详细分析了城市公众地图符号和图形设计特征，包括符号分类、符号元素、写景符号、色彩和注记等的基础上，针对城市公众地图发展现状，归纳了存在的主要问题，提出了质量管理、标准建设和理论研究等方面的建议。 关键词：城市地图公众地图地图符号色彩设置 中图分类号：P208 文献标识码：A 文章编号：1672-3791（2015）03（a）-0048-02 相对于地学专业用的专题地图，还有一些普及型地图为公众日常工作和生活所应用，有时通称为旅游图，也称参考图。随着社会的发展，这些地图的内容和功能已远不止旅游导览，该文为研究方便，同时根据多年的科研和项目工作经验，将这类地图统称为公众地图，它的范围一般包括交通图、通信图、寻医图、公共查询图、参考图、生活地图和绿色地图等。 地图符号是表达制图对象和沟通地图制作者与用户的语言形式之一，是构成地图的基本元素[1]。该文在研究城市地图符号和图形设计特征的基础上，对存在的问题进行了分析，以期 引起对地图符号设计和运用以更多关注。 1 地图符号和图形设计的特征 城市是国家和地区的政治、文化、经济、交通中心。环境要素集中，制图表现对象丰富，是城市地图编制和地图应用的突出特点。随着城市建设的发展和测绘成果更多的应用于社会活动，城市公众地图需求品种和数量迅速增长，其符号和图形设计呈现以下特征。 1.1 符号概括性强、分类简单 城市地图的街区和道路结构突出，地物关联密切，例如：不同功能规划的街区，多种层次的社会机构，道路的各环线与辐射线的关系，行车路线与站名，地下和地面立体交叉建筑等。但在公众用图上，城市的很多特征不必全部显示，成为它与专业用图的根本区别。例如：建筑物的立体结构与材料，各种管线，高程注记等；城市地图比例尺较大，面状地物成为依比例表示的平面图形，各种社会机构尽管非常复杂，工厂、公司、学校等机构的类型等级繁多，但无法完全分类分级表示。由此导致符号使用少、分类简单。相当多的点符号概括性强，只起到地物定位的作用，其属性靠文字说明和色彩表示，便于普通用图者查阅和识别。表1为随机选择的城市公众用图（市区图）的符号设置情况，符号数量和单组符号的类别明显比普通城市用图少。
地图符号评析与设计 学院：遥感信息工程学院班级：11022班姓名：蒋红彪学号：2011302590190 地图符号评析 在此我将运用我所掌握的知识来评析五个我挑选的地图符号，所评析的符号分别为 一、铁路 从符号分类上来分该符号属于线状符号。经检验铁路地图符号满足快速阅读、牢固记忆，为最广泛的读者所接受。改图的设计原则是遵从形状图案化，能反映铁路实际形态和特征，具有形象、简洁、醒目和艺术的特点。且清晰易读，便于绘制。在地图上与其他符号区别明显，主次分明，既有对比但也显得很协调。当然该图的逻辑性也很强，例如宽轨和窄轨之间的的区别就在于同一幅图中用线条的粗细和两线条之间的宽窄来表示米轨和寸轨；当然看到这符号我们也会与铁轨发生联想，让阅读者加强对制图对象的理解。这一符号也采用最经典的黑白相间让读者从视觉与感官方面有感受到朴素亲近感，在亮度方面他使得符号清晰易读，增强图面分辨率。 二、河流 在符号分类里该符号可分为线状符号和面状符号。该图最具有特色的一点是在视觉、色相、亮度、颜色、纯度、象形等方面特别明显。河流、淡水湖、咸水内陆湖都统一用蓝色来表示，但是不同的是通过色相和色彩深度来区别对比出淡水和咸水让读者一看就很清楚，也很容易记忆理解。我们会看到湖泊或者河流的表示都跟它的具体形状很相近，这点体现的是地图符号设计的遵循的形状图案化、有艺术感、种类简化，绘制在地图上时很协调也容易跟其他符号区别开来。
三、省会 这个符号是点状符号或按照地理特征度量分布属于等级符号。这类符号最突出的特点是高度简化，极具有代表意义。这种符号在普通地形图、普通地理图和部分专题地图理是常客。当读者看到这样的图时自然几时到是城市，还可以从圈的大小和是否有中心黑点去别处是省会还是普通城市。他们之间抽象的把城市表达出来，有系统性约定性，并一代代传下来体现地图符号设计的传递性。从觉变化来讲用圆形与黑白相间作为视觉变量很容易让人辨识记忆和理解，然后再通过色相、纯度和亮度来使这符号与其他符号形成对比又不失协调，给人以整体感与选择感。 四、等高线 按分类该符号属于正形符号。它最大的特点是给读者的整体感很强，有明显的等级感和质量感，看到等高线的疏密必然可以大概宏观知道山体的坡度，也给读者一定的动态感。通过正投影的方式选取部分作为代表给人予强烈的立体感，在质和量上也有很强的直观感受。该符号具有综合抽象性、系统性、约定性、传递性和空间立体感。放在地图里有强烈的对比但不失协调有象征性有艺术感。必要的时候也可以通过加深或者加粗线条来使表达对象更明显易于识别。 五、城墙 该符号是现状符号或者象征符号。当然大家看到这个符号想到的自然是中国古长城，是的这符号最突出的特点是有象征性，把符号同中国古人长造的世界奇迹联系在一起实属罕见也很有创意，该符号代表的是所有城墙。该符号用来表示各种形状的城墙大大简化城墙表示的符号，有很好的系统性、逻辑性在同一幅图上符号的大小多少直接给人整体选择感、等级感、质量感。有极强的系统性、约定性、抽象性、传递性。所占用空间极小，还可以在色彩的色相、亮度和纯度上来让该符号与周围符号达到高度的统一协调，又不失协调。 地图符号设计 纵观各地图符号之后我自己设计的五个地图符号是
