第七章地形图的基本知识主要内容和重点：本章主要介绍了大比例尺地形测图中地物、地貌的表示方法。

重点内容是：比例尺精度、地形图的分幅、地物的符号及其表示方法、等高线原理、等高线表示基本地貌、地貌特征点、地貌特征线。

7. 1 地图、平面图和地形图将整个地球或者地球上某一区域的实体沿铅垂线方向投影到参考椭圆体表面，得到的图形保持了与地面实体的相似性。

如果不是投影在椭圆体表面，而是投影在平面上，则必须采用特殊的方法才能使变形限制在一定的范围内。

这种特殊的制图方法称为地图投影。

若顾及地球曲率的影响，应用地图投影的方法，将整个地球或地球上某一区域的实体按比例尺缩小后绘于平面上，这种图则称为地图，例如世界地图和中国地图。

对于一个小地区，不考虑地球的曲率，把地球椭圆体表面当作平面，将地面上的图形投影到水平面上，并按一定的比例尺缩小绘在图纸上，这种图称为平面图。

工程上所指的平面图仅仅表示出地物的形状和位置，而没有表示出地势高低起伏的状况。

如果图上不仅表示出地物的位置和形状，而且把地面上的高低起伏的地貌也表示出来，这种图便称为地形图（图7 —1）。

图7—1 1 : 2000地形图7. 2比例尺地面上的地物或地貌（高低起伏的地表情况）在平面上的投影，不可能按其真实的大 小绘在图上，而是将其缩小。

经缩小后，地形图上直线的长度与其地面上相应直线的水 平距离之比称为地形图的比例尺。

设在地形图上直线的长度为 I ,在地面上相应直线的水平距离为 L ，则地形图的比例 尺为111如丄，，一— 等。

假设某直线在地面上水平距离为500 1000 10000形图上长度为4.6 cm ，则地形图的比例尺为丄 _ 4.6 1 M 一 9200 一 2000以分数表示的比例尺称为数字比例尺。

数字比例尺的分母表示地面水平距离在图上 缩小的倍数。

比例尺的分母愈大，比例尺愈小；分母愈小，比例尺愈大。

工程建设上,，等则称为小比例尺地形图。

所谓比例尺的大小，是当一种比例尺与另一种1000000比例尺相比较时，如某一种比例尺在图上对同一地物所画出的图形比较大，则该比例尺 为较大的比例尺。

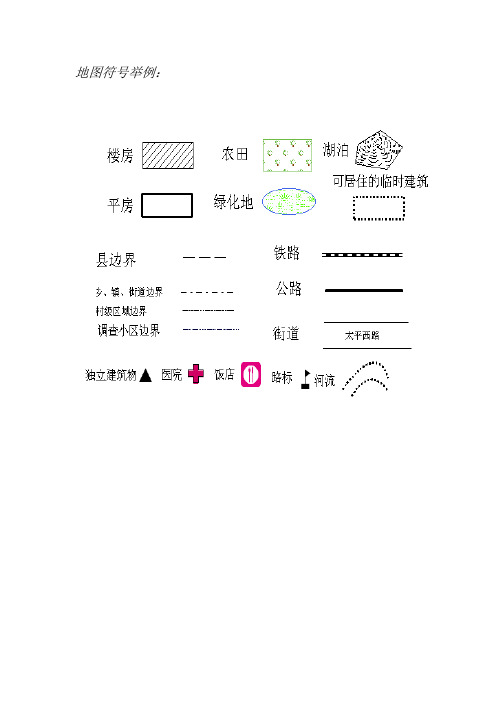

地图符号举例：1.定名量表：对空间信息的处理只使用定性 关系，一般不使用定量关系的量表.2.顺序量表：按某种区分标志把事物现象构成的数组进行排序，区分为一种相对等级的方法.3.间距量表：是指利用某种统计单位对顺序量表的排序增加距离信息，即成为间距量表.4.比率量表：是以制图数据的起始点为基础，按某种比率关系进行排序，且呈比率变化.地图符号的作用：⑴保证以表示的地理事物的空间位置具有较高的几何精度，并提供了可量测性。

⑵便于对地理事物进行不同程度的抽象、概括和简化，以满足各方面的需要。

（地图构建世界，而非复制世界）⑶赋予地图极大的表现力，使地图既能表示具体的事物，又能表示抽象的事物；既能表示现实存在的事物，又能使过去与未来现形；既能表示事物的外形，又能表示事物的内部性质；既能表示宏观，又能表示微观等。

⑷提高地图的应用效果，通过地图符号在平面上建立地理事物的空间模型,以再现或塑造此时此地无法观测的地理现象,以供量算和比较,进行各种分析和研究。

图4-19 地图符号4种量表系统地图符号的构成要素：符号的图形：用以反映地理事物要素的外形和特征。

要求：具有象征性、艺术性、一定的表现力，便于区分、阅读、记忆。

符号的尺寸：用以反映对象的数量特征及其对比关系，显示地物占有空间的大小和在图上的重要性。

符号的颜色：颜色的应用，弥补了符号图形和尺寸的不足，提高了地图的表现力和艺术效果，成为地图符号不可缺少的最为活跃的要素。

颜色应用于地图的突出优点，表现在：⑴增强地图各要素分类分级的概念，提高地图的科学性和表达力；⑵简化了符号图形；⑶提高了地图的视觉效果。

符号的方向：符号的网纹：地图符号的定位：除依比例符号能反映地物的真实形状外,其余都是规格化了的符号,它们反映地物位置是通过规定它们的“主点”或“主线”即定位点或定位线与相应地物正射投影后的“点位”或“线位”即实地中心位置相适应的。

1.依比例符号的定位其轮廓图形就为地物的实地位置。

黄河水利职业技术学院测绘. 工程系 刘剑锋
（三）地图符号的分类
面状符号
面状符号是一种能按地图比例尺表示出事物分布 范围的符号。
面状符号是用轮廓线(实线、虚线或点线)表示事 物的分布范围，其形状与事物的平面图形相似，轮廓 线内加绘颜色或说明符号以表示它的性质和数量，并 可以从图上量测其长度、宽度和面积。
黄河水利职业技术学院测绘. 工程系 刘剑锋
MAPGIS软件中点状符号
黄河水利职业技术学院测绘. 工程系 刘剑锋
（三）地图符号的分类
点符号有如下特点： 1）符号图形固定，不随符号位置的变化而改变； 2） 符号图形有确切的定位点和方向性； 3） 符号图形比较规则，能用简单的几何图形构 成； 4）符号图形形体相对较小； 5）符号图形不随比例尺的变化而变化。
黄河水利职业技术学院测绘. 工程系 刘剑锋
MAPGIS软件中线状符号
黄河水利职业技术学院测绘. 工程系 刘剑锋
（三）地图符号的分类
线状符号有如下特点： 1）线状符号都有一条有形或无形的定位线； 2）线状符号可进一步划分为曲线、直线、虚线、 点状符号线等； 3）线状符号的图形可以看成若干图形组合而成， 例如虚线是由短直线和空白段组合而成。
不依比例尺符号
又叫记号性符号或点状符号，即实地上一些面积较 小，缩小后仅是一个点，不能依比例尺表示，但又是 非常重要的地物，如亭、独立树等。在图上不能量测 其大小。
黄河水利职业技术学院测绘. 工程系 刘剑锋
按地图符号与地物的比例关系分类
依比例尺符号
属于正形符号，可量面积，判大小，识形状。这 类符号用轮廓线（线状符号）表示位置、大小、 形状，用颜色、晕线、图案、代码等填充符号表 示质量、数量特征等。
黄河水利职业技术学院测绘. 工程系 刘剑锋

四)地物符号地面上得物体，种类繁多，千姿百态，因受比例尺得限制，测图时不可能按照它们得形状全部描绘在图纸上，只能把有军事意义得重要地物表示出来，有些不需要得物体，还要舍弃。

为了使地图简明、美观，便于识别物体，判定方位与图上量测计算，制定了一些图形与注记，分别来表示实地某种物体，这些图形与注记，就叫地物符号。

1、符号得特点在制定地物符号时，通常要考虑到以下几个原则与特点:一就是符号要有统一性。

没有统一得规定，不仅不利于测制、生产地图，也不利于使用地图。

二就是图形要形象醒目，容易识别记忆。

符号得图形，尽可能地反映地物得外形与特征，使用图者一目了然，很容易联想到它所代表得地物。

所以，地物符号在构图上力求做到三点:①与地物得平面形状相似，如居民地、公路、湖泊等，它们得图形与实地地物得平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物得侧面形状相近，如突出树、烟囱、水塔等符号得图形与实地地物得侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物得意义相关，如气象台得风向标、矿井得锤子等，这种符号，称为象征性符号。

了解了它们得特点，用图时，只要注意瞧图形、想意义，就容易识别记忆了。

三就是符号要合理分类，能反映地图内容得有机联系与区别，保证图面清晰，易于识别。

2、符号得分类实地上面积较大得地物，如居民地、森林、江河、湖泊等，其外部轮廓都就是按比例尺测绘得，叫做依比例尺表示得符号。

这类符号，可以在图上量取其长、宽与面积，了解其分布与形状。

对长度很长，宽度很窄得线状地物，如道路、长城、土堤、垣栅、小得河溪等，其长度就是按比例尺测绘得，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示得符号。

这类符号，在图上只能量取其相应实地得长度，而不能量取它们得宽度与面积。

地面上很小得独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定得符号，在不同比例尺图上，按不同得大小绘出；所以，叫不依比例尺表示得符号。

地物地貌的表示方法地形测量的任务是测绘地形图。

地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图，如图8-1。

一、比例尺图上任一线段d与地上相应线段水平距离D之比，称为图的比例尺。

常见的比例尺有两种：数字比例尺和直线比例尺。

用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M称为比例尺分母，表示缩小的倍数。

M愈小，比例尺愈大，图上表示的地物地貌愈详尽。

通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺。

不同比例尺的地形图有不同的用途。

大比例尺地形图多用于各种工程建设的规划和设计，为国防和经济建设等多种用途的多属中小比例尺地图。

为了用图方便，以及防止由于图纸伸缩而引起的误差，通常在图上绘制图示比例尺，也称直线比例尺。

如图8-2为1:1千的图示比例尺，在两条平行线上分成假设干2 cm长的线段，称为比例尺的根本单位，左端一段根本单位细分成10等分，每等分相当于实地2 m，每一根本单位相当于实地2021。

人眼正常的分辨能力，在图上识别的长度通常认为mm，它在地上表示的水平距离，称为比例尺精度。

利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。

例如，1:1 000地形图的比例尺精度为m，测图时量距的精度只需，小于m 的距离在图上表示不出来。

反之，根据图上表示实地的最短长度，可以推算测图比例尺。

例如，欲表示实地最短线段长度为m，那么测图比例尺不得小于1:5000。

比例尺愈大，采集的数据信息愈详细，精度要求就愈高，测图工作量和投资往往成倍增加，因此使用何种比例尺测图，应从实际需要出发，不应盲目追求更大比例尺的地形图。

二、地物符号地面上的地物，如房屋、道路、河流、森林、湖泊等，其类别、形状和大小及其地图上的位置，都是用规定的符号来表示的，如图8-3。

地形图中各种代号表示什么
DGX ——等高线
DLDW ——独立地物
GCD ——高程点
GXYZ ——管线设施
JJ ——Байду номын сангаас界
JMD ——居民地
JZD ——界址点
SXSS ——水系设施
ZBTZ ——植被
测量控制点 KZD
行政区 XZQ
等高线 DGX
高程点 GCD
地类图斑 DLTB
线状地物 XZDW
零星地物 LXDW
14（brown）
5.5.1-5.8.8
7
DLSS
交通及附属设施
4（cyan）
6.1.1-6.9
8
GXYZ
管线及附属设施
2（yellow）
7.1.1-7.5.4
9
SXSS
水系及附属设施
5（blue）
8.1.1-8.6.8.4
10
JJ
境 界
2（yellow）
9.1.1-9.2.2
11
DGX
等高线
2（yellow）
10.1.1-10.1.3
12
DMTZ
地貌和土质
14（brown）
10.3.1-10.6.9
13
ZBTZ
植 被
3（green）
11.1.1-11.6.2
14
BOUND
框架线
7（white）
15
AXES
轴 线
7（white）
16
VALUE
骨架线
7（white）
17
LABEL
Label（线）
7（white）
地类界线 DLJX
项目区界 XMQJ

第三章：地图符号§3－1 地图符号与注记一、地图符号的概念:地图符号：表示地图信息空间位置、大小、数量和质量特征的特定的点、线、几何图形和文字、数字等称为地图符号。

二、地图符号的实质地图符号就是用概括性、综合性和概念化，的手段，通过归纳、分类、分级等方法，用抽象的具有共性的符号，来表示某一类（级）地理事物。

其实质上就是对地理事物进行了一次制图综合。

它表示了复杂繁多的地理事物，科学地反映了地理事物的群体特征和本质规律。

三、地图符号的作用是直观形象地表示地理事物的形式，有四个方面：1）.保证空间位置有较高的几何精度，并可量测。

2）.对地理事物抽象、概括和简化，使图面清晰易读。

3）.能表示具体事物，抽象事物；能表示宏观，又能表示微观。

4）.在平面上建立空间模型，以便分析四、地图符号的构成要素图形、尺寸和颜色称为其三要素。

1．符号的图形是反映地理要素的外形和特征的，具有象征性、艺术性和表现力，要便于区分，又便于阅读记忆。

以正射投影为主，以透视图形和几何图形为辅。

2．符号的尺寸:尺寸大小与地图内容、用途、比例尺、分辨力、制图印刷有关。

常以图形区别事物的类别，尺寸区别等级。

区分符号时，以图形为主，以尺寸为辅的方式。

3．符号的颜色:用颜色的优点：l）增强地图各要素分类分级的概念。

2）简化了符号图形。

3）提高了地图的视觉效果。

1.按图形特征分类（l）正形符号:正射投影，符号与地物形状一致或相似，保持的比例关系。

用于表示较大物体，如森林、湖泊、街区等。

（2）侧形符号:透视投影，符号与地物的侧面形状相似。

用于较小的物体，如烟囱、水塔、独立树等。

（3）象征符号:象征性的会形、会意符号，如风车、矿井和气象站符号，分别象征各自的风叶、风镐和风向标。

2.按比例关系分类（l）依比例符号：又称真形或轮廓符号，即能保持地物平面轮廓形状的符号。

如街区、湖泊、林区、沼泽地、草地等。

（2）不依比例符号：又称点状符号或记号性符号。

四)地物符号地面上的物体，种类繁多，千姿百态，因受比例尺的限制，测图时不可能按照它们的形状全部描绘在图纸上，只能把有军事意义的重要地物表示出来，有些不需要的物体，还要舍弃。

为了使地图简明、美观，便于识别物体，判定方位和图上量测计算，制定了一些图形和注记，分别来表示实地某种物体，这些图形和注记，就叫地物符号。

1. 符号的特点在制定地物符号时，通常要考虑到以下几个原则和特点:一是符号要有统一性。

没有统一的规定，不仅不利于测制、生产地图，也不利于使用地图。

二是图形要形象醒目，容易识别记忆。

符号的图形，尽可能地反映地物的外形和特征，使用图者一目了然，很容易联想到它所代表的地物。

所以，地物符号在构图上力求做到三点:①与地物的平面形状相似，如居民地、公路、湖泊等，它们的图形与实地地物的平面轮廓对应相似，这种符号，称为轮廓符号或正形符号；②与地物的侧面形状相近，如突出树、烟囱、水塔等符号的图形与实地地物的侧面形状相似，比较形象、直观，这种符号，称做侧形符号；③与地物的意义相关，如气象台的风向标、矿井的锤子等，这种符号，称为象征性符号。

了解了它们的特点，用图时，只要注意看图形、想意义，就容易识别记忆了。

三是符号要合理分类，能反映地图内容的有机联系和区别，保证图面清晰，易于识别。

2. 符号的分类实地上面积较大的地物，如居民地、森林、江河、湖泊等，其外部轮廓都是按比例尺测绘的，叫做依比例尺表示的符号。

这类符号，可以在图上量取其长、宽和面积，了解其分布和形状。

对长度很长，宽度很窄的线状地物，如道路、长城、土堤、垣栅、小的河溪等，其长度是按比例尺测绘的，因宽度太窄若按比例尺缩绘，就表示不出来，就只能放大描绘，所以叫半依比例尺表示的符号。

这类符号，在图上只能量取其相应实地的长度，而不能量取它们的宽度和面积。

地面上很小的独立地物，如亭子、独立房、宝塔、纪念碑、路标、石油井等，这类地物，若按比例尺缩绘到图上，就表示不出来；但在军事上，对判定方位、指示目标、炮兵联测战斗队形、实施射击、指挥作战等都有重要作用，因此，就采用规定的符号，在不同比例尺图上，按不同的大小绘出；所以，叫不依比例尺表示的符号。

地图语言知识点总结地图语言是一种用符号和图形来表示地理信息和空间关系的语言。

它是人类在长期实践中创造出来的一种独特的书写和表达方式，具有非常重要的实用价值。

地图语言的学习和运用，对于深入理解地理信息，规划和管理地域空间，具有极其重要的意义。

下面我们就地图语言的相关知识点进行总结。

一、地图语言的基本要素1.地图符号地图符号是地图上用来表示地理事物和现象的标志。

地图符号的种类很多，包括点、线、面等不同类型。

根据其表示的对象和内容不同，地图符号分为物质符号和非物质符号。

物质符号是表示地理现象的事物的标志，如山、河、湖等。

非物质符号是表示地理现象的非实物的标志，如温度、降雨量等。

地图符号的设计原则应遵循简单明了、易识别和易绘制的要求。

2.地图比例尺地图比例尺是地图中表示地理现象和地物尺度的标识。

它表示地图上图形和实际地面之间的尺度关系，是地图上最重要的量尺之一。

地图比例尺的表示方式有语言表述和图形表示两种。

根据地图的制图规模和精度要求，地图比例尺可分为大比例尺和小比例尺。

比例尺数值的选择应根据地图内容、制图规模和实际需要来确定。

3.地图格网地图格网是地图上用来表示地方区域关系的栅格状网格。

它是依据一定的坐标系统划分出来的，用来方便地图上的定位和坐标测量。

地图格网的种类有经纬格网、方位格网、等高格网等不同类型。

地图格网的创建和使用，可以使地图信息更加清晰、准确地呈现在用户面前。

4.地图投影地图投影是地球表面映射到平面地图上的数学方法。

地图投影的种类繁多，主要分为等角投影、等积投影、方位投影和混合投影等多种类型。

不同类型的地图投影具有不同的优缺点，适用范围也不同。

选择合适的地图投影方法，有利于更好地保持地图上地理现象的真实形状和面积。

5.地图符号化地图符号化是地图制图中的一个重要工作环节，是将地理现象和地物用符号和图形进行表达和置分析的过程。

地图符号化需要根据地图内容和目的，选择合适的地图符号和表达方式，使地图内容更加直观、清晰地展示在用户面前。

林地一张图代码表林地图代码表是森林资源调查中常用的图形符号表，用于表示各种森林地物类型和森林资源信息。

该表适用于森林资源调查、森林资源管理、森林资源利用、林业规划等领域。

林地一张图代码表包括了林地地物、林木状态、土壤质地、坡度、坡向、林木树种等多个方面的信息，通过图形符号和色彩来表示。

各个符号和颜色的含义是由国家林业局根据实际情况和需求制定的，在森林资源调查中具有统一、标准的意义。

林地一张图代码表中，森林地物细分了森林、林缘灌木/草地、灌木林和裸地/农地/城市等不同的类型。

其中，森林是指人工或天然的森林，林缘灌木/草地指森林边缘生长的灌木或草地，灌木林指以灌木为主要植被的林带，裸地/农地/城市指未覆盖植被的陆地、农业用地和城市建筑用地。

在林木状态方面，林地代码表区分了正常、死亡、病虫害、人为砍伐和火灾等不同的状态。

其中，正常状态指树木生长健康，死亡状态指树木已死亡，病虫害状态指树木受到病虫害的影响，人为砍伐状态和火灾状态则是指树木因人为和自然原因而被砍伐或烧毁的状态。

土壤质地方面的符号则表示土壤中粘土、泥炭、沙子和岩石等不同组分的占比，通过不同颜色来表示。

坡度则以不同的阴影程度、线总符号和颜色来表示，从而表现出坡度的大小和陡峭程度。

坡向符号则表示森林地坡向的方向，采用箭头、圆圈、凸字和斜线等不同的符号来表示。

在林木树种方面，林地一张图代码表分为针叶树和阔叶树两大类，，通常采用不同的颜色和符号来表示不同的树种。

例如，针叶树一般采用绿色或深绿色表示，阔叶树则通常采用浅绿色或黄色等颜色表示。

而在特定情况下，也会对一些重要树种进行特殊的标示，以便更好地识别。

除此之外，林地一张图代码表还有其他的一些信息，如海拔高度、林木胸径、森林类型等等，这些信息都是在林业调查和林业规划中非常重要的因素。

总的来说，林地一张图代码表是森林资源调查中一项非常重要的工具，它为森林资源管理和规划提供了标准、统一的符号系统，能够帮助森林资源调查人员进行准确、高效的调查和数据处理，为森林资源的科学和可持续利用打下了坚实的基础。

(a)陡崖:坡度在70º 以上。 (b)绝壁:上下垂直的陡崖，也称断崖。 (c)悬崖:崖口倾斜到陡壁外面而悬空。
(a)
符号表示
闽江学院
(b)
符号表示
地理科学系
(c)
等高线 表 示
等高线的勾绘
（1）连接地性线 实线连成山脊，虚线连成山谷，随碎部点的测定 随时连接。
闽江学院
地理科学系
（2）求等高线通过点（内插的方法）
——半比例符号：围墙、篱笆、通讯、电力、铁路、 供 水管线等 地貌符号:地形图上表示地貌的方法有多种,目前最常用 的是等高线法。
闽江学院
地理科学系
注记和整饰要素 地名注记： 包括行政区划、居民地、道路名称；河流、湖 泊、水库名称；山脉、山岭、岛礁名称等。 说明注记： 包括文字和数字注记，用以补充说明对象的质量 和数量属性。 如房屋的结构和层数、管线性质及输送物质、比高、 等高线高程、地形点高程以及河流的水深、流速等。
闽江学院
地理科学系
东村 803厂 钢厂
西保村
仙台镇
密级
22.0 10.8
21.0 10.8
测 绘 机 关 全 称 10.0
21.0
附 注 ：
10.0 22.0
1988年5月 测图。 任意直角坐标系，坐标起点以 为原点起算。 1985年国家高程基准，等高距1m。 1:1000 1993年图式。
闽江学院
地理科学系
• 我国规定1:1万、1：2.5万、1:5万、1:10万、1:25万 、 1:50万、1:100万七种比例尺地形图为国家基本比例尺地 形图。
闽江学院
地理科学系
（2）图示比例尺

直线比例尺：
闽江学院

水体（浅蓝色 => 蓝色网点）
五、地图符号设计的基本原则
设计地图符号时，要考虑地图内容的 选择和各要素分类、分级的要求，符号确 立后会极大的影响地图的载负量和易读性。 质量高的符号，为丰富地图内容、增强地 图的易读性、绘制方便、有利于处理各要 素之间的协调关系都提供了必要的前提。
图形
尺寸
色彩
1. 符号的图形 ● 设计原则 （1）图案化 （2）系统性 （3）顾及制图工艺的要求
1. 删简就繁，加强概括，减少数量
一度认为符号数量越多地图内容越丰富。
地图质量的提高，不一定取决于数量。重点 应该对地物进行科学概括，提高符号的科学性。
桥梁：
某版图式中有14
种，反而影响地图的
易读性。
简化：从主要标志（通行能力）出发，改为人行桥和车行桥两类共 把桥梁的实际作用和主要类型差别简明地表达出来。
佛制图者从物体侧面看到的形象。
侧视符号实例
来源：中华人民共和国国家测绘总局制定 1：500 1：1000 1：2000 地形图图式
蒙古包及帐篷
侧视符号实例
来源：中华人民共和国国家测绘总局制定 1：500 1：1000 1：2000 地形图图式
游牧地区的行政中心、驿邮站
侧视符号实例
来源：中华人民共和国国家测绘总局制定 1：500 1：1000 1：2000 地形图图式
a. b. c. d. e. 异 f. 异
居民点 矿藏 道路 境界线 表示数量差 表示质量差
点状、线状和面状图形应用实例
三、符号的色彩
1. 色彩
2. 地图符号的色彩
1. 色彩
明度、色调、饱和度 颜色立体
形象描述颜色特性之间关系的图式。 中央轴：明度 中间水平面圆周：色调 中间水平面圆周半径：饱和度

序号名称图例说明1-1 房屋1-2 在建房屋1-3 破环房屋1-4 窑洞1-5 蒙古包1-6 悬空通廊序号名称图例说明1-7 建筑物下通道1-8 台阶1-9 围墙1-10 围墙大门1-11 长城及砖石城堡（小比例）1-12 长城及砖石城堡（大比例）序号名称图例说明1-13 栅栏、栏杆1-14 篱笆1-15 铁丝网1-16 矿井1-17 盐井1-18 油井序号名称图例说明1-19 露天采掘场1-20 塔形建筑物1-21 水塔1-22 油库1-23 粮仓1-24 打谷场（球场）序号名称图例说明1-25 饲养场（温室、花房）1-26 高于地面的水池1-27 低于地面的水池1-28 有盖的水池1-29 肥气池1-30 雷达站、卫星地面接收站序号名称图例说明1-31 体育场1-32 游泳池1-33 喷水池1-34 假山石1-35 岗亭、岗楼1-36 电视发射塔序号名称图例说明1-37 记念碑1-38 碑、柱、墩1-39 亭1-40 钟楼、鼓楼、城楼1-41 宝塔、经塔1-42 烽火台序号名称图例说明1-43 庙宇1-44 教堂1-45 清真寺1-46 过街天桥1-47 过街地道1-48 地下建筑物的地表入口序号名称图例说明1-49 窑1-50 独立大坟1-51 群坟、散坟1-52 一般铁路1-53 电气化铁路1-54 电车轨道序号名称图例说明1-55 地道及天桥1-56 铁路信号灯z 1-57 高速公路及收费站1-58 一般公路1-59 建设中的公路1-60 大车路、机耕路序号名称图例说明1-61 乡村小路1-62 高架路1-63 涵洞1-64 隧道、路堑与路堤1-65 铁路桥1-66 公路桥序号名称图例说明1-67 人行桥1-68 铁索桥1-69 漫水路面1-70 顺岸式固定码头1-71 堤坝式固定码头1-72 浮码头序号名称图例说明1-73 架空输电线可标注电压1-74 埋式输电线1-75 电线架1-76 电线塔1-77 电线上的变压器1-78 有墩架的架空管道图示为热力管道序号名称图例说明1-79 常年河1-80 时令河1-81 消失河段1-82 常年湖1-83 时令湖1-84 池塘序号名称图例说明1-85 单层堤沟渠1-86 双层堤沟渠1-87 有沟堑的沟渠1-88 水井1-89 坎儿井1-90 国界序号名称图例说明1-91 省、自治区、直辖市界1-92 地区、自治州、盟、地级市界1-93 县、自治县、旗、县级市界1-94 乡镇界1-95 坎1-96 山洞、溶洞序号名称图例说明1-97 独立石1-98 石群、石块地1-99 沙地1-100 砂砾土、戈壁滩1-101 盐碱地1-102 能通行的沼泽序号名称图例说明1-103 不能通行的沼泽1-104 稻田1-105 旱地1-106 水生经济作物图示为菱1-107 菜地1-108 果园果园及经济林一般符号可在其中加注文字，以表示果园的类型，如苹果园、梨园等，也可表示加注桑园、茶园等表示经济林，与7-109至7-111共用序号名称图例说明1-109 桑园1-110 茶园1-111 橡胶园1-112 林地1-113 灌木林序号名称图例说明1-114 行树1-115 阔叶独立树1-116 针叶独立树1-117 果树独立树1-118 棕榈、椰子树1-119 竹林序号名称图例说明1-120 天然草地1-121 人工草地1-122 芦苇地1-123 花圃1-124 苗圃。

地貌的判读
找出地性线（山脊、山谷线）
地形图上的颜色
地图的颜色有四种，即黑、蓝、绿和棕色。
居民地、道路、独立地物、境界、方里网、地名和注记等，都是要突出
表示的，所以用黑色； 水是透明的蓝色，所以江河、湖泊、水库、水渠、池塘等都用蓝色； 各种植物都是绿色的。地图上就把森林、苗圃、果园等地区染成浅绿色； 一九七八年以后出版的地图，除突出树和独立树丛仍用黑色外，其余植 被符号，都一律印成绿色了。 地表面多为土黄色，所以地图上就用近似土黄的棕色表示高低起伏的自 然形态。
地形图的判读
按照一定的比例尺，将地物、地貌的平面位置和高程表示
在图纸上的正射投影图，称为地形图。
地形图反映了地面上的地物和地面的高低起伏的地貌相关
位置关系，是进行工程规划和设计的重要基础资料之一。
地形图符号可分为：地物符号、地貌符号和注记符号三大
类。各种比例尺地形图的符号、图廓形式、图上和图边注 记字体的位置与排列等，都有一定的格式，总称为图式。
返回
裸土
返回
裸岩
返回
最常用的地貌符号是等高线。
地形图读法
地形图的基本内容主要包括：
① 数学要素，即图的数学基础，如坐标网、投影关系、图的比例尺
和控制点等； ② 自然地理要素，即表示地球表面自然形态所包含的要素，如地貌、 水系、植被和土壤等； ③ 社会经济要素，即地面上人类在生产活动中改造自然界所形成的 要素，如居民地、道路网、通讯设备、工农业设施、经济文化和行 政标志等； ④ 注记和整饰要素，即图上的各种注记和说明，如图名、图号、测 图日期、测图单位、所用坐标和高程系统等。
地物的判读
地物符号和注记
看地形图自带图例和地形图上的注记文字 地形图上的颜色（黑色； 蓝色； 浅绿色；土黄的棕色） 根据地形图图式更多图式请看【图式文件夹】

地图符号第三章：地图符号§3－1 地图符号与注记⼀、地图符号的概念:地图符号：表⽰地图信息空间位置、⼤⼩、数量和质量特征的特定的点、线、⼏何图形和⽂字、数字等称为地图符号。

⼆、地图符号的实质地图符号就是⽤概括性、综合性和概念化，的⼿段，通过归纳、分类、分级等⽅法，⽤抽象的具有共性的符号，来表⽰某⼀类（级）地理事物。

其实质上就是对地理事物进⾏了⼀次制图综合。

它表⽰了复杂繁多的地理事物，科学地反映了地理事物的群体特征和本质规律。

三、地图符号的作⽤是直观形象地表⽰地理事物的形式，有四个⽅⾯：1）.保证空间位置有较⾼的⼏何精度，并可量测。

2）.对地理事物抽象、概括和简化，使图⾯清晰易读。

3）.能表⽰具体事物，抽象事物；能表⽰宏观，⼜能表⽰微观。

4）.在平⾯上建⽴空间模型，以便分析四、地图符号的构成要素图形、尺⼨和颜⾊称为其三要素。

1．符号的图形是反映地理要素的外形和特征的，具有象征性、艺术性和表现⼒，要便于区分，⼜便于阅读记忆。

以正射投影为主，以透视图形和⼏何图形为辅。

2．符号的尺⼨:尺⼨⼤⼩与地图内容、⽤途、⽐例尺、分辨⼒、制图印刷有关。

常以图形区别事物的类别，尺⼨区别等级。

区分符号时，以图形为主，以尺⼨为辅的⽅式。

3．符号的颜⾊:⽤颜⾊的优点：l）增强地图各要素分类分级的概念。

2）简化了符号图形。

3）提⾼了地图的视觉效果。

1.按图形特征分类（l）正形符号:正射投影，符号与地物形状⼀致或相似，保持的⽐例关系。

⽤于表⽰较⼤物体，如森林、湖泊、街区等。

（2）侧形符号:透视投影，符号与地物的侧⾯形状相似。

⽤于较⼩的物体，如烟囱、⽔塔、独⽴树等。

（3）象征符号:象征性的会形、会意符号，如风车、矿井和⽓象站符号，分别象征各⾃的风叶、风镐和风向标。

2.按⽐例关系分类（l）依⽐例符号：⼜称真形或轮廓符号，即能保持地物平⾯轮廓形状的符号。

如街区、湖泊、林区、沼泽地、草地等。

（2）不依⽐例符号：⼜称点状符号或记号性符号。

常用地形图式、规范部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改常用图式、规范贵州省第一测绘院2018年3月16日引言为认真贯彻和落实《中华人民共和国测绘法》和《国务院关于加强测绘工作的意见》以及国家测绘局印发的《关于加强测绘质量管理的若干意见》，进一步提高测绘质量，为经济社会发展和全面建设小康社会提供更为可靠的测绘保障服务，促进测绘事业和地理信息产业又好又快发展，贵州省第一测绘院决定举办“2018度职工岗位培训”，这对当前和今后一段时间，以科学发展观统筹测绘质量管理工作，强化测绘质量管理，进一步全面提升测绘产品整体质量水平是非常有意义非常重要。

b5E2RGbCAP测绘质量关系到各项工程建设的质量、安全和人民日常社会生活，关系到经济社会规划决策的科学性、准确性，关系到国家主权、利益和民族尊严，关系到国家信息化建设的顺利进行。

因此，提高测绘质量，是国家信息化发展和重大工程建设质量的基础保证，是提高政府管理决策水平的重要途径，是维护国家主权和人民群众利益的现实需要，也是测绘事业和地理信息产业实现可持续发展的必然要求。

p1EanqFDPw测绘工程出资人要依法择优选择工程承担单位，并自觉接受测绘行政主管部门的监督；设计单位要按国家有关法律法规和技术标准进行工程设计，确保设计质量，应无条件帮助解决因设计造成的质量问题，并承担设计质量责任；施测单位必须严格按照合同、有关标准、工程设计书施测，确保所使用的仪器、设备、软件、测绘成果等符合国家有关规定，对测绘成果质量负责；负责质量检验或验收的单位及专家，要严格依据国家有关规定、标准和设计书的要求，对工程进行检验或验收，并对作出的结论负责。

DXDiTa9E3d 测绘质量管理涉及到测绘工程出资人、设计单位、施测单位、测绘监理单位、负责质量检验或验收的单位及专家等，测绘工程参与各方共同对测绘工程质量负责。

这五家只有通力合作，齐抓共管，加强测绘质量管理，才能实现进一步提高测绘产品质量满足社会需要的根本目标。

本标准是适应电子地图发展的需要，根据目前的技术水平和电子地图产品的实际情况制定的，用以标识数字形式的地图符号，保证其制作、显示和用户认知的一致性。

本标准是在一系列地形图图式标准、数字地图产品标准、地理信息分类标准和符号标准的基础上，结合电子地图产品和符号的具体特点制定的。

本标准是国家科技基础性工作项目"空间信息与电子地图标准及网络共享"的成果之一。

本标准的附录A是标准的附录附录B是标准的附录附录C是提示的附录本标准由提出并归口本标准起草单位：本标准主要起草人：1、范围本标准规定了电子地图编制过程中地理目标符号化分类分层次处理的基本原则，建立了地理目标与地图符号之间的指代关系，规定了符号体系表的结构，用以保证电子地图符号制作、显示和用户认知的一致性。

本标准适用于编制电子地图，其原则方法可以扩展到模拟地图制作。

本标准规定的原则、方法和结构独立于计算机制图的软硬件环境，对符号体系和图形符号的技术实现方法不作具体规定。

2、规范性引用文件符号体系的确立过程是地图语言认知约定的过程，需要继承和发展现有符号体系的合理内容。

因此，下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是未注明日期的引用文件，其最新版本适用于本标准。

GB/T 5791-93 1：5 000、1：10 000地形图图式GB7929 1:500、1:1000、1:2000地形图图式GB 12342-90 1：25 000 1：50 000 1：100 000地形图图式GB 15944-1995 1:250 000地形图编绘规范及图式GB/T 13923-92 国土基础信息数据分类与代码GB/T 16820-1997 地图学术语GB/T 17695-1999 地图用公共信息图形符号通用符号GB/T 18317-2001 专题地图信息分类与编码CH/T 4004-93 省、地、县地图图式CH/T 4015-2001 地图符号库建立的基本规定未编号林业地图图式（林业部1982年制定）参考标准：ISO 19110 Geographic Information – Methodology for feature cataloguing （地理信息-要目编目方法）3、术语和定义3．1电子地图，electronic map应用电子学和计算机技术建立的视屏显示地图（GB/T 16820-1997 7.76）。
