DD——通用绘图命令 D——绘制电力线
V——查看实体属性 I——绘制道路S——加入实体属性 N——批量拟合复制线F——图形复制 O ——批量修改复合线高RR——符合重新生成 WW——批量改变复合线高H ——线性转换 Y——复合线上加点KK——查询坎坷 J——复合线连接X ——多功能复合线 Q——直角纠正B——自由连线 A——画弧
AA ——给实体加地物名 C ——画圆T ——注记文字 CP——拷贝
FF ——绘制多点房屋 E ——删除SS ——绘制四点房屋
L——画直线
W ——绘制围墙
PL——画复合线
K ——绘制陡坎
LA——设置图层
XP——绘制自然斜坡
LT——设直线型
G ——绘制高程点
M ——移动
P ——屏幕移动 PE——复合线编辑
Z ——屏幕缩放 U——返回上一步骤R——屏幕重画

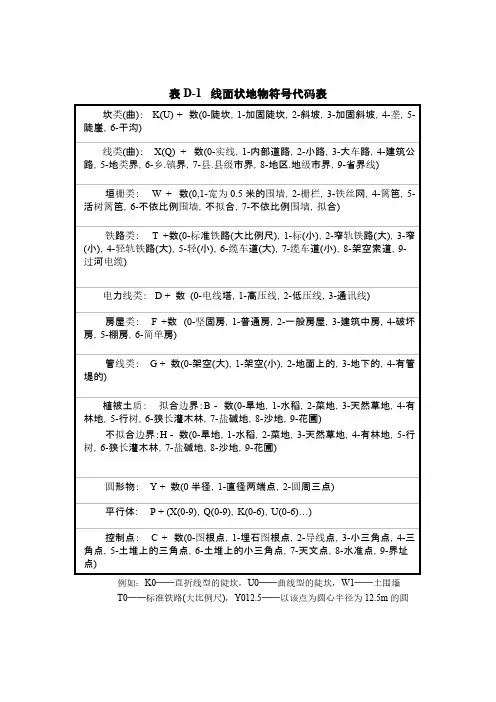

表D-1线面状地物符号代码表
例如：K0──直折线型的陡坎，U0──曲线型的陡坎，W1──土围墙
T0──标准铁路(大比例尺)，Y012.5──以该点为圆心半径为12.5m的圆表D-2点状地物符号代码表
表D-3描述连接关系的符号的含义。

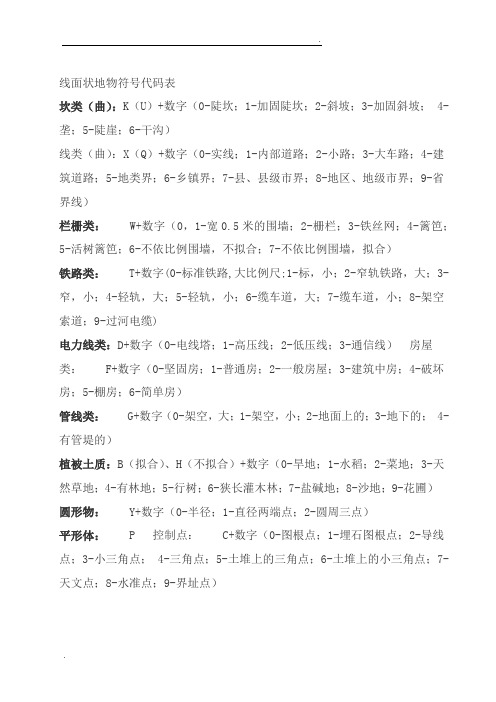

线面状地物符号代码表坎类（曲）：K（U）+数字（0-陡坎；1-加固陡坎；2-斜坡；3-加固斜坡； 4-垄；5-陡崖；6-干沟）线类（曲）：X（Q）+数字（0-实线；1-内部道路；2-小路；3-大车路；4-建筑道路；5-地类界；6-乡镇界；7-县、县级市界；8-地区、地级市界；9-省界线）栏栅类：W+数字（0，1-宽0.5米的围墙；2-栅栏；3-铁丝网；4-篱笆；5-活树篱笆；6-不依比例围墙，不拟合；7-不依比例围墙，拟合）铁路类：T+数字(0-标准铁路,大比例尺;1-标，小；2-窄轨铁路，大；3-窄，小；4-轻轨，大；5-轻轨，小；6-缆车道，大；7-缆车道，小；8-架空索道；9-过河电缆)电力线类：D+数字（0-电线塔；1-高压线；2-低压线；3-通信线）房屋类：F+数字（0-坚固房；1-普通房；2-一般房屋；3-建筑中房；4-破坏房；5-棚房；6-简单房）管线类：G+数字（0-架空，大；1-架空，小；2-地面上的；3-地下的； 4-有管堤的）植被土质：B（拟合）、H（不拟合）+数字（0-旱地；1-水稻；2-菜地；3-天然草地；4-有林地；5-行树；6-狭长灌木林；7-盐碱地；8-沙地；9-花圃）圆形物：Y+数字（0-半径；1-直径两端点；2-圆周三点）平形体：P 控制点：C+数字（0-图根点；1-埋石图根点；2-导线点；3-小三角点； 4-三角点；5-土堆上的三角点；6-土堆上的小三角点；7-天文点；8-水准点；9-界址点）点状地物符号代码标水系设施： A00水文站A01 停泊场 A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08 急流A09 过江管线标A10 信号标 A11露出的沉船A12淹没的沉船A13 泉A14 水井土质： A15 石堆居民地： A16学校A17肥气池A18 卫生所 A19地上的窑洞A20电视发射塔A21地下窑洞A22窑A23蒙古包管线设施： A24上水检修井A25雨水检修井A26圆污水篦子A27下水暗井A28煤气天然气检修井A29热力检修井A30电信入孔A31电信出孔A32电力检修井 A33工业、石油检修井A34液展体气体储存设备A35不明用途检修井A36 消火栓 A37阀门A38 水龙头 A39长形污水篦子电力设施： A40 变电室 A41无线电杆/塔A42电杆军事设施： A43 旧碉堡A44雷达站道路设施： A45里程碑A46 坡度表 A47路标A48 汽车站 A49劈板信号机独立树： A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树工矿设施： A54烟囱A55露天设备A56地磅A57 起重机 A58探井 A59钻机 A60石油/天然气井A61盐井A62废弃小矿井A63废弃的平峒洞口 A64废弃的竖井井口 A65开采的小矿井 A66开采的平峒洞口 A67开采的竖井井口公共设施： A68加油站A69 气象站 A70路灯A71照射灯A72喷水池A73 垃圾站 A74 旗杆A75 亭 A76岗亭/岗楼A77钟/楼/城楼A78水塔A79水塔烟囱A80环保监测点A81粮仓A82风车A83水磨房水车A84 避雷针 A85抽水机站A86地下建筑物天窗宗教设施： A87纪念祥碑A88碑/柱/墩A89塑像A90庙宇A91 土地庙 A92教堂A93 清真寺 A94敖包/经堆。

线面状地物符号代码表坎类（曲）：K（U）+数字（0-陡坎；1-加固陡坎；2-斜坡；3-加固斜坡； 4-垄；5-陡崖；6-干沟）线类（曲）：X（Q）+数字（0-实线；1-内部道路；2-小路；3-大车路；4-建筑道路；5-地类界；6-乡镇界；7-县、县级市界；8-地区、地级市界；9-省界线）栏栅类：W+数字（0，1-宽0.5米的围墙；2-栅栏；3-铁丝网；4-篱笆；5-活树篱笆；6-不依比例围墙，不拟合；7-不依比例围墙，拟合）铁路类：T+数字(0-标准铁路,大比例尺;1-标，小；2-窄轨铁路，大；3-窄，小；4-轻轨，大；5-轻轨，小；6-缆车道，大；7-缆车道，小；8-架空索道；9-过河电缆)电力线类：D+数字（0-电线塔；1-高压线；2-低压线；3-通信线）房屋类：F+数字（0-坚固房；1-普通房；2-一般房屋；3-建筑中房；4-破坏房；5-棚房；6-简单房）管线类：G+数字（0-架空，大；1-架空，小；2-地面上的；3-地下的； 4-有管堤的）植被土质：B（拟合）、H（不拟合）+数字（0-旱地；1-水稻；2-菜地；3-天然草地；4-有林地；5-行树；6-狭长灌木林；7-盐碱地；8-沙地；9-花圃）圆形物：Y+数字（0-半径；1-直径两端点；2-圆周三点）平形体：P 控制点：C+数字（0-图根点；1-埋石图根点；2-导线点；3-小三角点； 4-三角点；5-土堆上的三角点；6-土堆上的小三角点；7-天文点；8-水准点；9-界址点）点状地物符号代码标水系设施： A00水文站A01 停泊场 A02航行灯塔A03航行灯桩A04航行灯船A05左航行浮标A06右航行浮标A07系船浮筒A08 急流A09 过江管线标A10 信号标 A11露出的沉船A12淹没的沉船A13 泉A14 水井土质： A15 石堆居民地： A16学校A17肥气池A18 卫生所 A19地上的窑洞A20电视发射塔A21地下窑洞A22窑A23蒙古包管线设施： A24上水检修井A25雨水检修井A26圆污水篦子A27下水暗井A28煤气天然气检修井A29热力检修井A30电信入孔A31电信出孔A32电力检修井 A33工业、石油检修井A34液展体气体储存设备A35不明用途检修井A36 消火栓 A37阀门A38 水龙头 A39长形污水篦子电力设施： A40 变电室 A41无线电杆/塔A42电杆军事设施： A43 旧碉堡A44雷达站道路设施： A45里程碑A46 坡度表 A47路标A48 汽车站 A49劈板信号机独立树： A50阔叶独立树A51针叶独立树A52果树独立树A53椰子独立树工矿设施： A54烟囱A55露天设备A56地磅A57 起重机 A58探井 A59钻机 A60石油/天然气井A61盐井A62废弃小矿井A63废弃的平峒洞口 A64废弃的竖井井口 A65开采的小矿井 A66开采的平峒洞口 A67开采的竖井井口公共设施： A68加油站A69 气象站 A70路灯A71照射灯A72喷水池A73 垃圾站 A74 旗杆A75 亭 A76岗亭/岗楼A77钟/楼/城楼A78水塔A79水塔烟囱A80环保监测点A81粮仓A82风车A83水磨房水车A84 避雷针 A85抽水机站A86地下建筑物天窗宗教设施： A87纪念祥碑A88碑/柱/墩A89塑像A90庙宇A91 土地庙 A92教堂A93 清真寺 A94敖包/经堆。

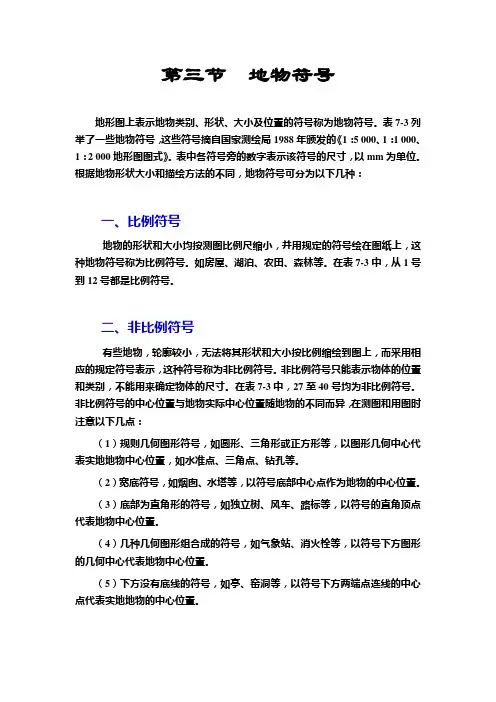

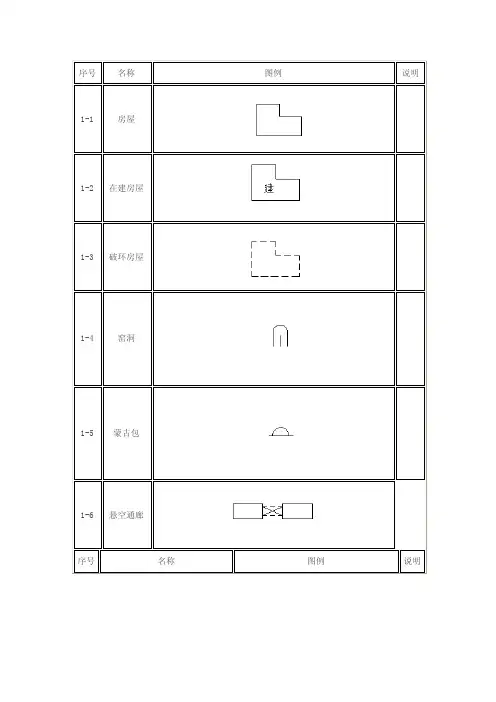

第三节地物符号地形图上表示地物类别、形状、大小及位置的符号称为地物符号。

表7-3列举了一些地物符号，这些符号摘自国家测绘局1988年颁发的《1：5 000、1：1 000、1：2 000地形图图式》。

表中各符号旁的数字表示该符号的尺寸，以mm为单位。

根据地物形状大小和描绘方法的不同，地物符号可分为以下几种：一、比例符号地物的形状和大小均按测图比例尺缩小，并用规定的符号绘在图纸上，这种地物符号称为比例符号。

如房屋、湖泊、农田、森林等。

在表7-3中，从1号到12号都是比例符号。

二、非比例符号有些地物，轮廓较小，无法将其形状和大小按比例缩绘到图上，而采用相应的规定符号表示，这种符号称为非比例符号。

非比例符号只能表示物体的位置和类别，不能用来确定物体的尺寸。

在表7-3中，27至40号均为非比例符号。

非比例符号的中心位置与地物实际中心位置随地物的不同而异，在测图和用图时注意以下几点：（1）规则几何图形符号，如圆形、三角形或正方形等，以图形几何中心代表实地地物中心位置，如水准点、三角点、钻孔等。

（2）宽底符号，如烟囱、水塔等，以符号底部中心点作为地物的中心位置。

（3）底部为直角形的符号，如独立树、风车、路标等，以符号的直角顶点代表地物中心位置。

（4）几种几何图形组合成的符号，如气象站、消火栓等，以符号下方图形的几何中心代表地物中心位置。

（5）下方没有底线的符号，如亭、窑洞等，以符号下方两端点连线的中心点代表实地地物的中心位置。

三、半比例符号地物的长度可按比例尺缩绘，而宽度按规定尺寸绘出，这种符号称为半比例符号。

用半比例符号表示的地物都是一些带状地物，如管线、公路、铁路、围墙、通讯线路等。

在表7-3中，13至26号都是半比例符号。

这种符号的中心线，一般表示其实地地物的中心位置，但是城墙和垣栅等，地物中心位置在其符号的底线上。

上述三种符号在使用时不是固定不变的，同一地物，在大比例尺图上采用比例符号，而在中小比例尺上可能采用非比例的符号或半比例符号。

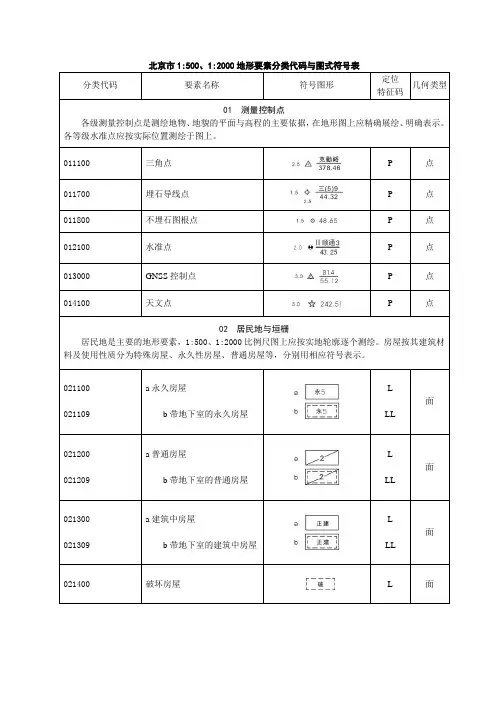

北京市1:500、1:2000地形要素分类代码与图式符号表分类代码要素名称符号图形定位特征码几何类型01 测量控制点各级测量控制点是测绘地物、地貌的平面与高程的主要依据，在地形图上应精确展绘、明确表示。

各等级水准点应按实际位置测绘于图上。

011100 三角点P 点011700 埋石导线点P 点011800 不埋石图根点P 点012100 水准点P 点013000 GNSS控制点P 点014100 天文点P 点02 居民地与垣栅居民地是主要的地形要素，1:500、1:2000比例尺图上应按实地轮廓逐个测绘。

房屋按其建筑材料及使用性质分为特殊房屋、永久性房屋、普通房屋等，分别用相应符号表示。

021100 021109 a永久房屋b带地下室的永久房屋LLL面021200 021209 a普通房屋b带地下室的普通房屋LLL面021300 021309 a建筑中房屋b带地下室的建筑中房屋LLL面021400 破坏房屋L 面表B（续）分类代码要素名称符号图形定位特征码几何类型021500 棚房LL 面021600 021610021620 021620 架空房屋a柱与虚线部分b实线部分飘楼c符号点d外边线P、LLPDL点、线线点线022400 蒙古包PD 点022900 022909 a特殊房屋b带地下室的特殊房屋LLL面023110 023120 023130 廊a无墙壁的柱廊b一边有墙壁的柱廊c门廊P、LP、LP、L点、线点、线点、线023140 023141 建筑物悬空走道a虚线部分b实线部分LL线023200 台阶L 线023300 室外楼梯L 线023401 023402 地下建筑物a窗口b出入口LLL线表B（续）表B（续）分类代码要素名称符号图形定位特征码几何类型023500 围墙门a不依比例尺的P 点023600 023600 门墩a不依比例尺的b依比例尺的PL点线023700 门顶L 线023900 楼下通道L 线024001 024002 024003 024009 居民地与垣栅类图形线a实线b土坡c泊岸e虚线LLLLLL线024300 024400 围墙a一般围墙b特殊围墙LLLW线024500 栅栏、栏杆LL 线024600 竹、木篱笆LC 线024700 活树篱笆LC 线024800 铁丝网LC 线024900 木板墙LL 线表B（续）分类代码要素名称符号图形定位特征码几何类型03 工矿建（构）筑物及其它设施矿山开采、地质勘探、工业、农业、科学、文教、卫生、体育设施和公共设施等国民经济建设的主要设施。

备注：
东、南、西、北记为d、n、x、b，以居民房屋坐北朝南为基准方向，分别对
应房屋的左、前、右、后四个方向；
电力杆、通讯杆、田埂、沟渠等点名后面直接加d、x、n、b表示其连线或通往的方向；
双线沟渠、双线田埂等双线形地物，为了区别同一处两边的点，以东、南、西、北来区别，记在sxg或sxtg前面，如：nxsxgnbx表示该双线沟渠通往南北西三个方向，而该点是位于南北流向的西侧，东西流向的南侧，且是东西流向的起点；
以同一点表示不同地物，如：双线沟渠的边点与河岸线的点是同一点，则记为sxg-hb，同理类推；
两不同地物连接，如田埂接单线沟渠，可记为tg j dxg，同理类推；
带变压器的电杆，双杆的不需注明变压器位置，单杆的需注明变压器位置，但带变压器的电杆基本都接电线，变压器位置记在byg前面，连线方向记在byg 后面，如单杆变压器，变压器在电杆的北边，电杆高压线往南连，则记为bbygn，同理类推；
双线沟渠、单线沟渠以及一些道路通往某处就到头了，则记为sxgtou、dxgtou、**ltou；
水稻田、旱地、荒地、果园等记不住地物名称，可注记在高程点上，记为hsdt、
hcd、hbhd、hgy；
接地方向注记在rd后面，如：gygnbrdd表示高压杆南北接高压线，东接地；
该套地物地貌测点编码采用的是中文汉语拼音首字母缩写，在此基础上再进行精简，以利于提高野外实测效率，没有搜集到的地物地貌，可以此方法进行编码。

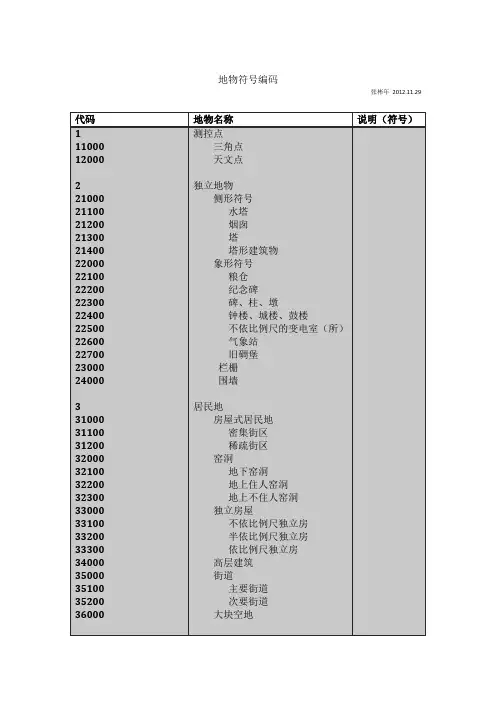

地物符号编码张彬年2012.11.29 代码地物名称说明（符号）1 11000 120002 21000 21100 21200 21300 21400 22000 22100 22200 22300 22400 22500 22600 22700 23000 240003 31000 31100 31200 32000 32100 32200 32300 33000 33100 33200 33300 34000 35000 35100 35200 36000 测控点三角点天文点独立地物侧形符号水塔烟囱塔塔形建筑物象形符号粮仓纪念碑碑、柱、墩钟楼、城楼、鼓楼不依比例尺的变电室（所）气象站旧碉堡栏栅围墙居民地房屋式居民地密集街区稀疏街区窑洞地下窑洞地上住人窑洞地上不住人窑洞独立房屋不依比例尺独立房半依比例尺独立房依比例尺独立房高层建筑街道主要街道次要街道大块空地4 41000 41100 41200 41300 41400 41500 41600 41700 41800 42000 42100 42200 42300 43000 43100 43200 43300 43400 44000 450005 51000 51100 51110 51120 51300 52000 52100 52200 53000 54000 54100 54200 54300 54400 55000 55100 55200 56000 57000 58000 交通设施道路高速公路一般公路在建公路小路大车路乡村路简易公路时令路铁路隧道路堤路堑桥车行桥（不依比例尺）车行桥（半依比例尺）人行桥铁路专用桥车站徒涉场水系河流常年河单线河双线河时令河运河、沟渠单线运河、沟渠双线运河、沟渠池塘水库堤一般堤主要堤防波堤堤岸水闸可通行车辆水闸不依比例尺水闸滩涂浮标6 61000 62000 63000 64000 64100 64200 65000 66000 670007 71000 72000 72100 722008 81000 81100 81200 81300 82000 植被草地旱地灌木林独立树独立针叶树独立阔叶树果园未成林造林地、幼林水稻田管线输电线地下管道地下输气管地下输水管地貌与土质等高线首曲线计曲线间曲线陡坎。
