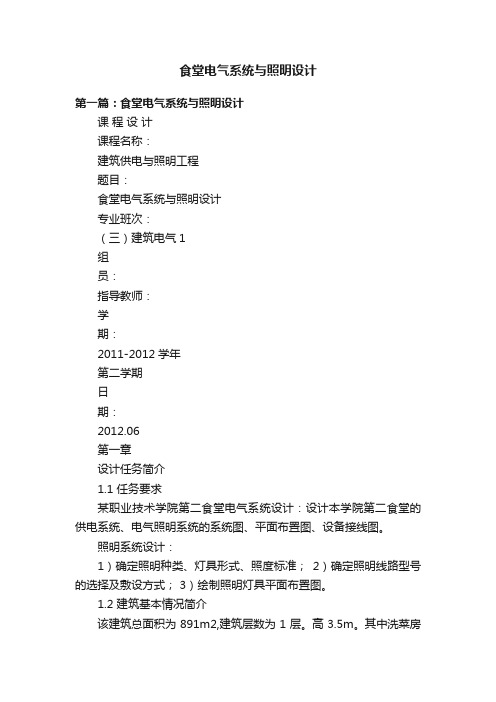

食堂电气系统与照明设计第一篇：食堂电气系统与照明设计课程设计课程名称：建筑供电与照明工程题目：食堂电气系统与照明设计专业班次：（三）建筑电气1组员：指导教师：学期：2011-2012学年第二学期日期：2012.06第一章设计任务简介1.1 任务要求某职业技术学院第二食堂电气系统设计：设计本学院第二食堂的供电系统、电气照明系统的系统图、平面布置图、设备接线图。
照明系统设计：1）确定照明种类、灯具形式、照度标准；2）确定照明线路型号的选择及敷设方式； 3）绘制照明灯具平面布置图。
1.2 建筑基本情况简介该建筑总面积为891m2,建筑层数为1层。
高3.5m。
其中洗菜房40m2，厨房88m2营业台72m2，小卖部32m2，洗碗室47m2，瓦罐坊22m2，1号楼梯进口20m，2号楼梯进口27m，用餐区543m。
主要用电设备有：分体空调2台，容量4.75kw/台。
吸顶电风扇34台，容量0.075kw/台。
冰箱3台，容量1.26kw/台。
屋面层热源水泵2台，容量5.4kw/台。
电热蒸气两用蒸饭机2台，容量12kw/台，抽油烟机4台，容量0.2kw/台。
电视3台，容量0.15kw/台。
落地扇8台，容量0.37kw/台，灭蝇灭蚊灯1台，容量0.04kw/台。
预留室外照明容量10kw.预留立面照明10kw.消毒柜2台，容量0.29kw。
2221.3 设计依据《民用建筑电气设计规范》JGJ16-2008 《建筑设计防火规范》GB 50016-2006 《民用建筑设计通则》GB50352-2005 《10kV及以下变配电所设计规范》GB50053-94 《供配电系统设计规范》GB50052-2009 《低压配电设计规范》GB50054-95 《通用用电设备配电设计规范》GB50055-93 《建筑照明设计标准》 GB50034-2004 《建筑物防雷设计规范》GB50057-94（2000年版）《火灾自动报警系统设计规范》GB50116-98 《建筑物电子信息系统防雷技术规范》GB50343-2004 《电力工程电缆设计规范》GB 50217-2007 《工业与民用电力装置的接地设计规范》 GBJ 65-83 《综合布线系统工程设计规范》GB 50311-2007 《视频安防监控系统工程设计规范》GB50395-2007 《有线电视广播系统技术规范》GY/T106-1999 《有线电视系统工程技术规范》GB50200-94 《智能建筑设计标准》(GB/T 50314-2006)土建、给排水、空调通风专业提供的技术条件及甲方要求第二章照明设计2.1 照明灯具的选择及布置根据其由电能转化为光能的工作原理不同，大致可分为热辐射电光源、气体放电电光源固体电光源等。
第六章电气篇6.1 设计依据6.1.1 《民用建筑电气设计规范》JGJ16-20086.1.2 《建筑设计防火规范》GB 50016-20066.1.3 《民用建筑设计通则》GB50352-20056.1.4 《10kV及以下变配电所设计规范》GB50053-946.1.5 《供配电系统设计规范》GB50052-20096.1.6 《低压配电设计规范》GB50054-956.1.7 《通用用电设备配电设计规范》GB50055-936.1.8 《建筑照明设计标准》 GB50034-20046.1.9 《建筑物防雷设计规范》GB50057-94（2000年版）6.1.10《火灾自动报警系统设计规范》GB50116-986.1.11《建筑物电子信息系统防雷技术规范》GB50343-20046.1.12《电力工程电缆设计规范》GB 50217-20076.1.13《工业与民用电力装置的接地设计规范》 GBJ 65-836.1.14《综合布线系统工程设计规范》GB 50311-20076.1.15《视频安防监控系统工程设计规范》GB50395-20076.1.16《有线电视广播系统技术规范》GY/T106-19996.1.17《有线电视系统工程技术规范》GB50200-946.1.18《智能建筑设计标准》( GB/T 50314-2006)6.1.19 土建、给排水、空调通风专业提供的技术条件及甲方要求6.2 设计范围6.2.1 强电：变、配电系统；动力、照明配电；防雷与接地系统。
