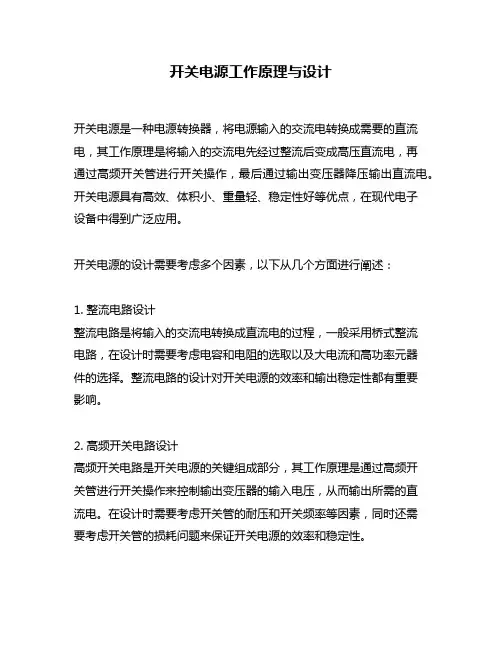

开关电源是一种将输入电源通过开关器件进行周期性开关，从而实现电压转换的电源设计。

它具有高效率、小体积和轻负载下稳定输出电压等优点，因此被广泛应用于各类电子设备中。

开关电源的设计主要包括输入滤波、整流、滤波、功率调节电路和输出调整电路等。

其中，输入滤波电路用于消除输入电源中的高频噪声，以保证开关器件正常工作；整流电路将交流输入转化为直流；滤波电路进一步消除输出中的纹波；功率调节电路根据控制信号调节开关器件的导通和截止，控制输出电压的大小；输出调整电路用于稳压稳流，保证输出电压和电流的稳定性。

在开关电源中，最常见的开关器件是MOSFET或IGBT。

它们通过驱动电路控制开关频率和占空比，从而使开关电源输出的直流电压能够稳定在预定值。

开关频率通常在几十千赫至几百千赫之间，高频率可以减小电路尺寸和重量。

开关电源的设计需要考虑功率损耗、效率、稳定性和可靠性等因素。

为了提高效率，可以采用同步整流技术，将开关管的导通损耗降到最低；为了增加稳定性，可以对开关器件进行过热保护、电压反向保护和短路保护等设计。

总之，开关电源的设计需要充分考虑各类电路元件的选择和匹配，以及各种保护电路的设计，才能获得高效率、稳定性好的电源输出。

开关电源设计技巧一：开关电源的基本工作原理1-1．几种基本类型的开关电源顾名思义，开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。

开关电源一般有三种工作模式：频率、脉冲宽度固定模式，频率固定、脉冲宽度可变模式，频率、脉冲宽度可变模式。

前一种工作模式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作模式多用于开关稳压电源。

另外，开关电源输出电压也有三种工作方式：直接输出电压方式、平均值输出电压方式、幅值输出电压方式。

同样，前一种工作方式多用于DC/AC逆变电源，或DC/DC电压变换；后两种工作方式多用于开关稳压电源。

根据开关器件在电路中连接的方式，目前比较广泛使用的开关电源，大体上可分为：串联式开关电源、并联式开关电源、变压器式开关电源等三大类。

其中，变压器式开关电源（后面简称变压器开关电源）还可以进一步分成：推挽式、半桥式、全桥式等多种；根据变压器的激励和输出电压的相位，又可以分成：正激式、反激式、单激式和双激式等多种；如果从用途上来分，还可以分成更多种类。

下面我们先对串联式、并联式、变压器式等三种最基本的开关电源工作原理进行简单介绍，其它种类的开关电源也将逐步进行详细分析。

1-2．串联式开关电源1-2-1．串联式开关电源的工作原理图1-1-a是串联式开关电源的最简单工作原理图，图1-1-a中Ui是开关电源的工作电压，即：直流输入电压；K是控制开关，R是负载。

当控制开关K接通的时候，开关电源就向负载R输出一个脉冲宽度为Ton，幅度为Ui的脉冲电压Up；当控制开关K关断的时候，又相当于开关电源向负载R输出一个脉冲宽度为Toff，幅度为0的脉冲电压。

这样，控制开关K不停地“接通”和“关断”，在负载两端就可以得到一个脉冲调制的输出电压uo 。

开关电源的原理与设计一、引言开关电源是一种将交流电转换为直流电的电子设备，广泛应用于各种电子设备中。

本文将介绍开关电源的原理与设计。

二、开关电源的原理开关电源的基本原理是利用开关管（MOS管）的导通和截止来控制电源输出。

其主要由输入滤波电路、整流电路、变换电路、输出电路和控制电路等组成。

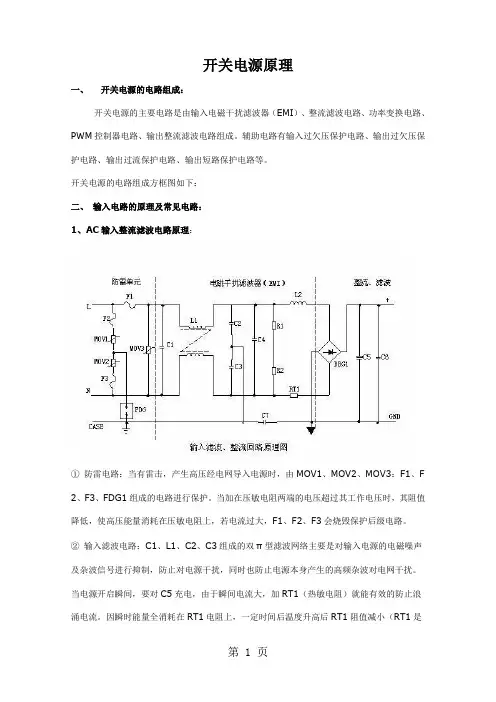

1. 输入滤波电路输入滤波电路的作用是将交流电转换为稳定的直流电。

它由电容和电感构成，通过对电流的整流和滤波作用，使得输出电压平稳。

2. 整流电路整流电路主要由二极管桥整流电路组成，将交流电转换为脉冲直流电。

二极管桥整流电路具有整流和滤波功能，可以将交流电转换为脉动较小的直流电。

3. 变换电路变换电路是开关电源的核心部分，主要由开关管、变压器和输出电感组成。

开关管的导通和截止控制了电源的输出电压，变压器用于提高或降低电压。

通过开关管的开关动作，可以实现高效率的电能转换。

4. 输出电路输出电路由输出电容和负载组成，用于稳定输出电压并提供给负载使用。

输出电容的作用是存储能量，平稳输出直流电压。

5. 控制电路控制电路主要由控制芯片和反馈电路组成，用于监测和控制输出电压。

控制芯片通过反馈电路不断调整开关管的导通和截止，以保持输出电压的稳定。

三、开关电源的设计开关电源的设计需要考虑输入电压、输出电压、输出功率、效率和稳定性等因素。

1. 输入电压根据应用场景的不同，可以选择不同的输入电压范围。

常见的输入电压有220V交流电和110V交流电。

2. 输出电压输出电压是开关电源设计的关键参数之一，需根据实际需求确定。

常见的输出电压有5V、12V、24V等。

3. 输出功率输出功率是开关电源能够提供的最大功率，需根据负载的功率需求确定。

需要注意的是，输出功率不能超过开关电源的额定功率。

4. 效率开关电源的效率是指输出功率与输入功率的比值，通常以百分比表示。

较高的效率意味着更少的能量损耗，可提高整个系统的能量利用率。

5. 稳定性开关电源的稳定性是指输出电压的稳定性，即在负载变化或输入电压波动时，输出电压的变化情况。

6.1 输出整流管及稳压管
6.1.1二极管的性能参数和计算
(7)关断损耗PiD 随着工作频率的提高，反向恢复时间在周期中占有的比例 亦随之增大，关断损耗亦增大，因而，反向恢复时间在一定程度 上限制了电路工作频率的提高。关断损耗平均值可以由下面公式 近似计算： trr 1
PiD
其中IRM为反向峰值电流，VR为稳态时施加的反向电压，trr 为反向恢复时间，T为周期。 开关电源用开关整流二极管不仅应有短的反向恢复时间和 小的反向恢复电流，而且反向电流的恢复以缓慢为好，即所谓软 恢复，以降低噪声。
6.1 输出整流管及稳压管
6.1.1二极管的性能参数和计算
（5）反向恢复时间 反向恢复时间是衡量高频整流及续流器件性能的重要技 术指标。 图6-3给出二极管从导通 到完全关断的过渡过程中 电流iD、电压VD变化曲线。 其中t1≤t≤t3为二极管的反 向恢复过程。图中，IF为 正向电流，IRm为最大反 向恢复电流，Irr为反向恢 复电流。
6.1 输出整流管及稳压管
2.超快恢复二极管 超快恢复二极管（Ultra-Fast Recovery Diode，缩写为 UFRD）则是在快恢复二极管基础上发展而成的， 其反向恢复电 荷进一步减小，反向恢复时间更短，trr值可低至几十ns。UFRD 的优点是正向导通损耗小，结电容小，运行温度可较高，允许的 结温在175℃左右。UFRD一般用于开关频率在50kHz以上的整 流模块的输出整流。 用在开关电源中输出整流的快速及超快速恢复整流二极管， 是否需要加装散热器，要根据电路的最大输出功率来决定。 型 号为1N6620-1N663l的高电压超快恢复二极管(PIN≈l000v)trr为 35或50ns，并且在高温下反向电流小、正向恢复电压低，适用 于高电压输出(要求PIV为600v)的开关变换器。型号为1N58021N5816，1N6304-1N6306的UFRD，其PIV≤400V，可用于24V 或48V输出(要求二极管的反向额定电压分别为150V和400V)的 开关变换器。

开关电源工作原理超详细解析第1页：前言：PC电源知多少个人PC所采用的电源都是基于一种名为“开关模式”的技术，所以我们经常会将个人PC电源称之为——开关电源（Switching Mode Power Supplies，简称SMPS），它还有一个绰号——DC-DC转化器。

本次文章我们将会为您解读开关电源的工作模式和原理、开关电源内部的元器件的介绍以及这些元器件的功能。

●线性电源知多少目前主要包括两种电源类型：线性电源（linear）和开关电源（switching）。

线性电源的工作原理是首先将127 V或者220 V市电通过变压器转为低压电，比如说12V，而且经过转换后的低压依然是AC交流电；然后再通过一系列的二极管进行矫正和整流，并将低压AC交流电转化为脉动电压（配图1和2中的“3”）；下一步需要对脉动电压进行滤波，通过电容完成，然后将经过滤波后的低压交流电转换成DC 直流电（配图1和2中的“4”）；此时得到的低压直流电依然不够纯净，会有一定的波动（这种电压波动就是我们常说的纹波），所以还需要稳压二极管或者电压整流电路进行矫正。

最后，我们就可以得到纯净的低压DC直流电输出了（配图1和2中的“5”）配图1：标准的线性电源设计图配图2：线性电源的波形尽管说线性电源非常适合为低功耗设备供电，比如说无绳电话、PlayStation/Wii/Xbox等游戏主机等等，但是对于高功耗设备而言，线性电源将会力不从心。

对于线性电源而言，其内部电容以及变压器的大小和AC市电的频率成反比：也即说如果输入市电的频率越低时，线性电源就需要越大的电容和变压器，反之亦然。

由于当前一直采用的是60Hz（有些国家是50Hz）频率的AC市电，这是一个相对较低的频率，所以其变压器以及电容的个头往往都相对比较大。

此外，AC市电的浪涌越大，线性电源的变压器的个头就越大。

由此可见，对于个人PC领域而言，制造一台线性电源将会是一件疯狂的举动，因为它的体积将会非常大、重量也会非常的重。
