开关电源原理与设计开关变压器的工作原理

开关电源的工作原理及技术趋势开关电源是一种电能转换装置，它将功率电子器件（如开关管）工作在开关状态下，通过电子开关的控制，将输入电源的电能转换为所需的输出电能。

开关电源的工作原理及技术趋势如下：1. 工作原理：开关电源主要由输入端（输入电源和输入滤波器）、控制电路、功率器件（开关管）、输出变压器、输出滤波电路和反馈电路等部分组成。

工作过程如下：当输入电源通电时，输入滤波器将电源的交流电转换为稳定的直流电。

然后，控制电路控制开关管工作在开关状态下，通过控制开关管的导通和断开，将输入电源的直流电按一定频率进行开关操作。

开关管导通时，输入电源的直流电被输入到输出变压器，通过变压器的变压作用，将输入电压调整到所需的输出电压。

当开关管断开时，输入电源的直流电被关闭，通过变压器的变压作用，将变压器的能量传递给输出滤波电路，得到稳定的输出电压。

输出电压经过反馈电路与控制电路相连接，实现对输出电压的稳定控制。

2. 技术趋势：（1）高效率：随着人们对能源的节约要求越来越高，开关电源不断追求更高的能源转换效率。

高效率能够减少功耗和热量产生，降低能源浪费。

（2）小型化：开关电源的体积越小越便于携带和集成。

随着现代电子产品尺寸的减小，开关电源要求更小巧的尺寸以适应产品设计。

（3）轻量化：开关电源的重量越低越有利于产品的携带和移动性。

减轻开关电源的重量可以带来更高的便携性和用户体验。

（4）可靠性：开关电源的可靠性是保障设备正常工作的重要因素。

随着电子产品的使用要求日益严格，开关电源的可靠性要求也日益增强。

（5）环保性：环境保护意识的增强，使得开关电源要求具备低噪声、低辐射等特性，减少电磁污染对周围环境和人体的影响。

（6）智能化：随着信息技术的不断发展，开关电源要求智能化、数字化。

通过微处理器、集成电路和专用芯片等技术，实现对开关电源的智能控制和状态监测。

随着科技的不断进步和社会对电力需求的日益增长，开关电源的工作原理和技术趋势将不断演进。

开关电源高频变压器工作原理开关电源是一种常见的电源类型，它通过高频变压器来实现电能的转换和稳定输出。

本文将介绍开关电源高频变压器的工作原理。

开关电源的基本组成包括输入滤波电路、整流电路、功率变换电路和输出滤波电路。

其中，高频变压器是功率变换电路中的重要组成部分。

高频变压器由铁芯和绕组构成。

铁芯是由软磁材料制成的，能够有效地传导和集中磁场。

绕组则由导线绕制而成，通常分为输入绕组和输出绕组。

在工作时，开关电源的输入电压经过输入滤波电路进行滤波处理，然后进入整流电路。

整流电路将交流电转换为直流电，并通过功率变换电路进行变压和变换。

功率变换电路包括一个或多个功率开关器件，如晶体管或MOSFET。

当功率开关器件导通时，输入电压施加在输入绕组上，产生磁场。

磁场的变化会引起输出绕组中的电压变化，从而实现变压和变换。

当功率开关器件关断时，输入电压消失，磁场也消失。

这样，输出绕组中的电压也会发生变化。

高频变压器的工作原理主要依赖于电磁感应现象。

当输入绕组中的电流变化时，会产生变化的磁场。

根据法拉第电磁感应定律，变化的磁场会诱导出输出绕组中的电动势。

根据电磁感应定律，电动势的大小与磁场变化的速率成正比。

在开关电源中，频率较高的开关操作使得输入电流的变化速率很大，从而增大了磁场变化的速率。

这样，输出绕组中诱导出的电动势也会增大。

通过合理设计高频变压器的铁芯和绕组参数，可以实现电压的升降和输出功率的稳定。

高频变压器的设计需要考虑多个因素，如输入电压、输出电压、输出功率、工作频率等。

合理的设计可以提高开关电源的效率和稳定性。

高频变压器是开关电源中的关键组成部分，它利用电磁感应现象实现电能的转换和稳定输出。

通过合理设计和优化，可以提高开关电源的性能和可靠性，满足不同应用领域的需求。

开关电源的工作原理开关电源是一种现代电源转换技术，已经广泛应用于各种电子设备中，如计算机、手机、电视等。

相比传统线性电源，开关电源具有更高的效率、更小的体积和更轻的重量，因此备受青睐。

下面将介绍开关电源的工作原理。

1. 整体结构开关电源主要由输入滤波电路、整流桥、直流滤波电路、开关变换器、控制电路和输出稳压电路等部分组成。

其中，开关变换器是整个开关电源的核心部件，主要由主开关管、变压器和输出整流滤波电路构成。

2. 工作原理开关电源的工作原理可以分为两个主要阶段：变换器的导通状态和关断状态。

变换器导通状态1.当输入电压加电后，经过输入滤波电路进行滤波处理后，进入整流桥，将交流电转换为脉冲信号。

2.脉冲信号进入开关变换器后，主开关管导通，电流通过变压器，产生磁场。

3.变压器的磁场会通过耦合效应将能量传递给输出端，经过输出整流滤波电路后，得到稳定的直流电压。

变换器关断状态1.主开关管关断，磁场能量释放，产生感应电动势，继续供电给输出端。

2.控制电路会监测输出端电压情况，若电压低于设定值，则触发主开关管再次导通，进行下一个工作周期。

3.控制电路根据输出端电压情况动态调整开关管的导通时间，以保持输出电压稳定。

3. 特点与优势开关电源相比线性电源具有以下特点和优势：1.高效率：开关电源利用高频开关原理，能够降低能量损耗，提高整体效率。

2.体积小巧：采用高频开关技术，使得开关电源可以更小型化，更适用于各种小型电子设备。

3.稳定输出：通过控制电路的精确调节，开关电源能够稳定输出所需的电压和电流。

4.节能环保：由于高效率的特点，开关电源的节能效果显著，有助于减少电能消耗和环境污染。

4. 结语开关电源作为一种先进的电源转换技术，具有高效、稳定、小型化等优势，广泛应用于各种电子设备中。

了解开关电源的工作原理有助于我们更好地理解其工作过程，也有助于我们在实际应用中更好地设计和维护电子设备。

希望本文对您有所帮助。

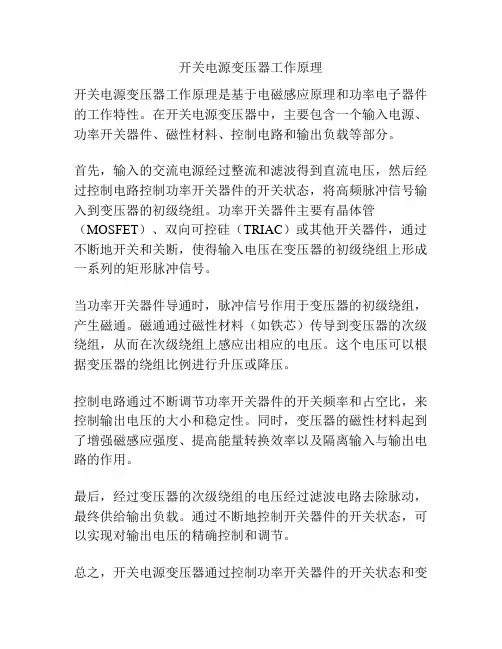

开关电源变压器工作原理开关电源变压器是一种用于电源转换的重要设备，其工作原理主要涉及磁感应定律和变压器原理。

开关电源变压器的工作原理如下：当交流电输入到开关电源变压器的输入侧，经过整流滤波后，得到一个稳定的直流电压。

这个直流电压通过一个开关，以高频电流形式输入到变压器的主线圈上，产生磁场。

根据磁感应定律，这个磁场将会感应到变压器的副线圈上，从而使得副线圈上产生电压。

根据变压器原理，当副线圈的匝数与主线圈的匝数不同时，副线圈的电压将会与主线圈的电压不同。

在开关状态下，主线圈上的电流会不断地开关，从而使得磁场产生周期性变化。

这个周期性变化的磁场进一步感应到副线圈上，从而使得副线圈上的电压也产生周期性变化。

这样，我们就可以通过变压器将输入电压转换为输出电压，实现电能的转换和传输。

开关电源变压器的工作原理基于高频开关技术，其使用高频开关器件（如MOSFET、IGBT等）来实现开关操作。

当开关器件导通时，电流通过主线圈，磁场储能。

当开关器件关断时，磁场能量释放，导致副线圈上产生感应电压。

这样的开关操作频率非常高，通常在几十kHz甚至更高。

高频开关操作使得开关电源变压器具有体积小、重量轻、效率高的特点。

开关电源变压器的工作原理还涉及到控制电路的设计。

控制电路通过检测输出电压并与参考电压进行比较，根据差值来控制开关器件的导通和关断。

这样可以实现输出电压的稳定调节，提高开关电源的稳定性和可靠性。

开关电源变压器的工作原理使得其在现代电子设备中得到广泛应用。

它可以将交流电转换为直流电，为各种电子设备提供稳定的电源。

同时，开关电源变压器的高效率和小体积使得其在电子设备中的应用越来越广泛。

无论是家用电器、通信设备还是工业自动化设备，都离不开开关电源变压器的支持。

开关电源变压器是一种通过高频开关操作实现电能转换和传输的重要设备。

其工作原理基于磁感应定律和变压器原理，通过控制电路的设计实现电压的稳定调节。

开关电源变压器的高效率和小体积使得其在电子设备中得到广泛应用，为各种设备提供稳定可靠的电源。

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

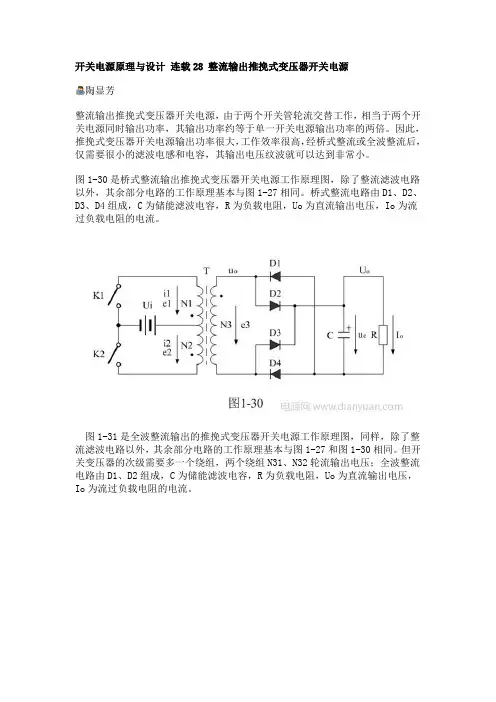

开关电源原理与设计连载28 整流输出推挽式变压器开关电源陶显芳整流输出推挽式变压器开关电源，由于两个开关管轮流交替工作，相当于两个开关电源同时输出功率，其输出功率约等于单一开关电源输出功率的两倍。

因此，推挽式变压器开关电源输出功率很大，工作效率很高，经桥式整流或全波整流后，仅需要很小的滤波电感和电容，其输出电压纹波就可以达到非常小。

图1-30是桥式整流输出推挽式变压器开关电源工作原理图，除了整流滤波电路以外，其余部分电路的工作原理基本与图1-27相同。

桥式整流电路由D1、D2、D3、D4组成，C为储能滤波电容，R为负载电阻，Uo为直流输出电压，Io为流过负载电阻的电流。

图1-31是全波整流输出的推挽式变压器开关电源工作原理图，同样，除了整流滤波电路以外，其余部分电路的工作原理基本与图1-27和图1-30相同。

但开关变压器的次级需要多一个绕组，两个绕组N31、N32轮流输出电压；全波整流电路由D1、D2组成，C为储能滤波电容，R为负载电阻，Uo为直流输出电压，Io 为流过负载电阻的电流。

图1-30与图1-31比较，桥式整流输出的推挽式变压器开关电源比全波整流输出的推挽式变压器开关电源多用两个整流二极管，但全波整流输出的开关变压器又比桥式整流输出的开关变压器多一组次级线圈。

因此，图1-30桥式整流输出推挽式变压器开关电源比较适用于输出电流相对较小的情况；而图1-31全波整流输出推挽式变压器开关电源比较适用于输出电流相对较大的情况。

因为，大电流整流二极管成本高，而且损耗功率也比较大。

下面我们来详细分析图1-30桥式整流输出推挽式变压器开关电源和图1-31全波整流输出推挽式变压器开关电源的工作原理。

由于图1-30桥式整流输出推挽式变压器开关电源或图1-31全波整流输出推挽式变压器开关电源的电压输出电路中都接有储能滤波电容，储能滤波电容会对输入脉动电压起到平滑的作用，因此，图1-30和图1-31中输出电压Uo都不会出现很高幅度的电压反冲，其输出电压的峰值Up基本上就可以认为是半波平均值Upa。

开关电源作用是什么原理引言在现代电子设备中，开关电源扮演着至关重要的角色，它可以将交流电转换为稳定的直流电供给各种电子设备。

那么，开关电源是如何实现这一功能的呢？本文将介绍开关电源的工作原理及其在电子领域中的作用。

开关电源的工作原理开关电源的核心部分是开关电源主电路，由开关管、变压器、整流电路、电容和电感等组成。

其工作原理可以简述如下： 1. 变压器作用：开关电源先将输入的交流电通过整流电路转换为直流电，然后经过变压器变压降压。

2. 开关管控制：开关管充当开关的作用，通过控制开关管的导通和断开来调节输出电压。

3. 变压器传递能量：开关管导通时，变压器储存能量；开关管断开时，变压器释放储存的能量。

4. 电容滤波：电容用于对输出电压进行滤波处理，使输出电压更稳定。

5. 电感反馈：电感用于减小电压波动，提供稳定的输出电压。

开关电源在电子设备中的作用开关电源在电子设备中起到了至关重要的作用，主要体现在以下几个方面： 1. 稳定电压输出：开关电源能够稳定输出所需的直流电压，确保电子设备正常运行。

2. 体积小巧：相比传统的线性电源，开关电源具有体积小、重量轻的优势，更适合被集成到各种小型电子设备中。

3. 高效能耗：开关电源具有高能效转换率，能够减少能量损耗，节约能源。

4. 适应性强：开关电源的输出电压范围较广，可以适应不同电子设备的需求。

5. 可靠性高：开关电源采用先进的控制技术和保护电路，能够提高电子设备的可靠性。

结语总的来说，开关电源通过精密的电路设计和控制技术，将输入的交流电转换成稳定的直流电输出，为各种电子设备的正常运行提供了可靠的电源支持。

在今后的发展中，开关电源将继续发挥重要作用，为电子设备的高效、小型化和节能发展提供强大支持。

希望本文能为读者对开关电源的工作原理及作用有更深入的了解。

开关电源原理与设计世纪电源网-论坛第一章开关电源的基本工作原理1-1．几种基本类型的开关电源1-2．串联式开关电源1-2-1．串联式开关电源的工作原理1-2-2．串联式开关电源输出电压滤波电路1-2-3．串联式开关电源储能滤波电感的计算1-2-4．串联式开关电源储能滤波电容的计算1-3．反转式串联开关电源1-3-1．反转式串联开关电源的工作原理1-3-2．反转式串联开关电源储能电感的计算1-3-3．反转式串联开关电源储能滤波电容的计算1-4．并联式开关电源1-4-1．并联式开关电源的工作原理1-4-2．并联式开关电源输出电压滤波电路1-4-3．并联开关电源储能电感的计算1-4-4．并联式开关电源储能滤波电容的计算1-5．单激式变压器开关电源1-5-1．单激式变压器开关电源的工作原理1-6．正激式变压器开关电源1-6-1．正激式变压器开关电源工作原理1-6-2．正激式变压器开关电源的优缺点1-6-3．正激式变压器开关电源电路参数计算1-6-3-1．正激式变压器开关电源储能滤波电感和储能滤波电容参数的计算1-6-3-2．正激式开关变压器参数的计算1-6-3-2-1．变压器初级线圈匝数的计算1-6-3-2-2．变压器初、次级线圈匝数比的计算1-7．反激式变压器开关电源工作原理1-7-1．反激式变压器开关电源工作原理1-7-2．开关电源电路的过渡过程1-7-3．反激式变压器开关电源电路参数计算1-7-3-1．反激式变压器开关电源储能滤波电容参数的计算1-7-3-2．反激式开关变压器参数的计算1-7-3-2-1．反激式开关变压器初级线圈匝数的计算1-7-3-2-2．反激式开关变压器初级线圈电感量的计算1-7-3-2-3．变压器初、次级线圈匝数比的计算1-7-4．反激式变压器开关电源的优缺点1-8．双激式变压器开关电源1-8-1．推挽式变压器开关电源的工作原理1-8-1-1．交流输出推挽式变压器开关电源1-8-1-2．整流输出推挽式变压器开关电源1-8-1-3．推挽式变压器开关电源储能滤波电感、电容参数的计算1-8-1-3-1．推挽式变压器开关电源储能滤波电感参数的计算1-8-1-3-2．推挽式变压器开关电源储能滤波电容参数的计算1-8-1-4．推挽式开关变压器参数的计算1-8-1-4-1．推挽式开关变压器初级线圈匝数的计算1-8-1-4-2．推挽式开关变压器初、次级线圈匝数比的计算A）交流输出推挽式开关变压器初、次级线圈匝数比的计算B）直流输出电压非调整式推挽开关变压器初、次级线圈匝数比的计算C）直流输出电压可调整式推挽开关变压器初、次级线圈匝数比的计算1-8-1-5．推挽式开关电源的优缺点1-8-2．半桥式变压器开关电源1-8-2-1．交流输出半桥式变压器开关电源1-8-2-2．交流输出单电容半桥式变压器开关电源1-8-2-3．整流输出半桥式变压器开关电源1-8-2-4．半桥式开关电源储能滤波电感、电容参数的计算A）半桥式开关电源储能滤波电感参数的计算B）半桥式开关电源储能滤波电容参数的计算1-8-2-5．半桥式开关变压器参数的计算A）半桥式开关变压器初级线圈匝数的计算B）交流输出半桥式开关变压器初、次级线圈匝数比的计算C）直流输出电压非调整式半桥开关变压器初、次级线圈匝数比的计算D）直流输出电压可调整式半桥开关变压器初、次级线圈匝数比的计算1-8-2-6．半桥式变压器开关电源的优缺点1-8-3．全桥式变压器开关电源1-8-3-1．全桥式变压器开关电源的工作原理1-8-3-2．整流输出全桥式变压器开关电源1-8-3-3．全桥式开关电源储能滤波电感、电容参数的计算A）全桥式开关电源储能滤波电感参数的计算B）全桥式开关电源储能滤波电容参数的计算1-8-3-4．全桥式开关变压器参数的计算A）全式开关变压器初级线圈匝数的计算B）交流输出全桥式开关变压器初、次级线圈匝数比的计算C）直流输出电压非调整式全桥开关变压器初、次级线圈匝数比的计算D）直流输出电压可调整式全桥开关变压器初、次级线圈匝数比的计算1-8-3-5．全桥式变压器开关电源的优缺点1-9．第一章总结第一章开关电源的基本工作原理1-1．几种基本类型的开关电源顾名思义，开关电源就是利用电子开关器件（如晶体管、场效应管、可控硅闸流管等），通过控制电路，使电子开关器件不停地“接通”和“关断”，让电子开关器件对输入电压进行脉冲调制，从而实现DC/AC、DC/DC电压变换，以及输出电压可调和自动稳压。

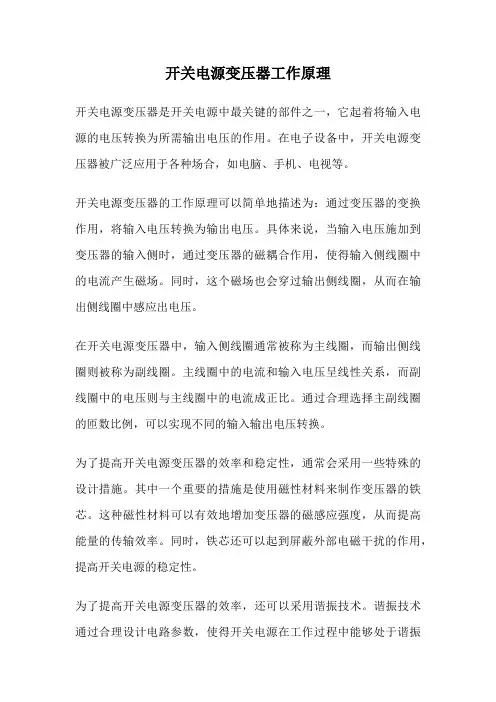

开关电源变压器工作原理开关电源变压器是开关电源中最关键的部件之一，它起着将输入电源的电压转换为所需输出电压的作用。

在电子设备中，开关电源变压器被广泛应用于各种场合，如电脑、手机、电视等。

开关电源变压器的工作原理可以简单地描述为：通过变压器的变换作用，将输入电压转换为输出电压。

具体来说，当输入电压施加到变压器的输入侧时，通过变压器的磁耦合作用，使得输入侧线圈中的电流产生磁场。

同时，这个磁场也会穿过输出侧线圈，从而在输出侧线圈中感应出电压。

在开关电源变压器中，输入侧线圈通常被称为主线圈，而输出侧线圈则被称为副线圈。

主线圈中的电流和输入电压呈线性关系，而副线圈中的电压则与主线圈中的电流成正比。

通过合理选择主副线圈的匝数比例，可以实现不同的输入输出电压转换。

为了提高开关电源变压器的效率和稳定性，通常会采用一些特殊的设计措施。

其中一个重要的措施是使用磁性材料来制作变压器的铁芯。

这种磁性材料可以有效地增加变压器的磁感应强度，从而提高能量的传输效率。

同时，铁芯还可以起到屏蔽外部电磁干扰的作用，提高开关电源的稳定性。

为了提高开关电源变压器的效率，还可以采用谐振技术。

谐振技术通过合理设计电路参数，使得开关电源在工作过程中能够处于谐振状态，从而减小功率损耗，提高能量利用率。

同时，谐振技术还可以减小开关电源的尺寸和重量，提高整体性能。

在实际应用中，开关电源变压器还需要考虑一些其他因素，如温度、电流、功率等。

温度是一个重要的影响因素，高温会导致变压器的损耗增加，从而影响工作效果。

因此，在设计和选择开关电源变压器时，需要合理考虑工作温度范围，以确保其稳定可靠的工作。

总结起来，开关电源变压器是开关电源中不可或缺的组成部分，其工作原理是通过变压器的变换作用将输入电压转换为所需输出电压。

通过合理设计和选择，可以提高开关电源变压器的效率和稳定性。

开关电源变压器的工作原理对于理解开关电源的工作原理和优化开关电源的设计都具有重要意义。
