台达--开关电源基本原理与设计介绍

  • 格式：pdf
  • 大小：701.45 KB
  • 文档页数：62

下载文档原格式

  / 62

合集下载

开关电源基本原理与设计介绍..64页PPT

开关电源基本原理与设计介绍..64页PPT
53、 伟 大 的 事 业，需 要决心 ，能力 ，组织 和责任 感。 ——易 卜 生 54、 唯 书 籍 不 朽。——乔 特
55、 为 中 华 之 崛起而 读书。 ——周 恩来
开关电源基本原理与设计介 绍..
41、实际上，我们想要的不是针对犯 罪的法 律，而 是针对 疯狂的 法律。 ——马 克·吐温 42、法律的力量应当跟随着公民，就 像影子 跟随着 身体一 样。— —贝卡 利亚 43、法律和制度必须跟上人类思想进 步。— —杰弗 逊 44、人类受制于法律，法律受制于情 理。— —托·富 勒
45、法律的制定是为了保证每一个人 自由发 挥自己 的才能 ，而不 是为了 束缚他 的才能 。—— 罗伯斯 庇尔
谢谢！
51、 天 下 之 事 常成 于困约 ，而败 于奢靡 。——陆 游 52、 生பைடு நூலகம்命 不 等 于是呼 吸，生 命是活 动。——卢 梭

开关电源工作原理超详细解析

开关电源工作原理超详细解析

开关电源工作原理超详细解析开关电源（Switching Power Supply）是一种先将输入交流电转换为直流电，再通过变换器和开关元件进行调制和控制，最终输出所需电压和电流的电源装置。

它可以高效地进行能量转换，减少功耗，适用于各种电子设备。

下面将详细解析开关电源的工作原理。

1.开关电源的基本组成开关电源由输入滤波器、整流器、脉宽调制器、变压器、输出滤波器和反馈电路组成。

-输入滤波器：用于滤除输入电源中的干扰信号，并平滑输送到整流器。

-整流器：将交流电转换为直流电，常用的整流方式有全波整流和半波整流。

-脉宽调制器：根据反馈信号调整开关管的导通时间，控制开关元件的开关频率和占空比。

-变压器：将输入电压转换为所需的输出电压，并通过与脉宽调制器协调工作来控制输出电压的稳定性。

-输出滤波器：用于平滑输出电压，减少纹波幅度，并滤波输出电流。

-反馈电路：通过采样输出电压并与目标电压进行比较，产生反馈信号控制脉宽调制器的输出。

2.工作原理-输入滤波：交流电经过输入滤波器后，去除干扰信号，并保持电压稳定。

输入滤波器通常由电容和电感组成，它们通过电压和电流的交替变化，将输入电源趋于稳定。

-变压：通过变压器将输入电压进行转换，以获得需要的输出电压。

变压器一般由磁性材料、绕线、磁心等组成，通过众多的绕线匝数比实现输入电压于输出电压的变化。

-输出滤波：经过变压器的输出信号包含较多的纹波幅度，通过输出滤波器将纹波幅度减小到可以忽略不计的程度。

输出滤波器通常包括电感和电容，通过滤除高频杂波和平滑输出电流。

3.脉宽调制脉宽调制器是开关电源中至关重要的一个部件，负责控制开关元件（如晶体管或MOSFET）的开关频率和占空比，以调节输出电压的稳定性。

- 控制开关频率：脉宽调制器根据输出电压的需求，采用不同的控制方式，例如固定频率PWM（Pulse-Width Modulation）、可变频率PWM和电流模式控制。

通过调整开关频率，可以实现对输出电压的精确控制。

液晶电视机电源板 台达电源原理与维修

液晶电视机电源板 台达电源原理与维修

液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用DIA 001+ ICE3B1065 + UCC28051 组合方案。

该电源分为三部分：一是以驱动控制厚膜电路ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路UCC28051和大功率MOSFET 开关管Q1、Q9 为核心组成的。

康佳液晶彩电用台达电源及保护电路原理与维修康佳液晶彩电常用的台达电源，采用 DIA 001+ ICE3B1065 + UCC28051 组合方案。

该电源分为三部分：一是以驱动控制厚膜电路 ICE3B1065 为核心组成的副电源，为主板微处理控制系统供电；二是以驱动控制电路 UCC28051和大功率 MOSFET 开关管 Q1、 Q9 为核心组成的 PFC 功率因数校正电路；三是以驱动控制电路 DLA001 和大功率 MOSFET -GET开关管 Q3 、 Q4 组成的主开关电源，向负载电路提供+24V 和+12V 电源。

通电后副电源首先启动工作，为主电路板微处理器控制系统提供+5V 的工作电压，睡开机后，副电源为 PFC功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动巨制电路 DLA001的提供 VCC—ON 供电，主开关电源启动工作，向主电路板负载电路提映+24V 和+ 12V 两种电压。

待机时，采用切断 PFC 功率因数校正电路驱动控制电路UCC 28051 、主开关电源驱动控制电路 DLA00l 的 VCC—ON 供电，主电源停止工作。

康佳液晶彩电用台达电源板，设有以晶闸管为核心的过流、过压保护电路，当开关电源发生过流、过压故障时，晶闸管被触发导通，保护电路启动，与待机控制一样，切断PFC 功率因数校正电路驱动控制电路 UCC28051 、主开关电源驱动控制电路 DLA00l 的VCC—ON供电，主电源停止工作。

一、电源及保护电路工作原理。

二、电源与保护电路维修技巧。

开关电源原理

开关电源原理
一、开关电源的概念
一、开关电源的概念
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。
9
半桥型开关电源原理图
三、开关电源的常用电路类型
6、全桥电路 全桥电路是大功率电源常用的电路，有四个开关管组成两个桥臂。两 个桥臂分别导通激励高频功率变压器，进行能量变换，但是存在开关管 “直通”的危险。 全桥电路原理图如下图所示。由四个功率开关器件V1~V4组成，变压器 T连接在四桥臂中间，相对的两只功率开关器件V1、V4和V2、V3分别交替 导通或截止，使变压器T的次级有功率输出。当功率开关器件V1、V4导通 时，另一对V2、V3则截止，这时V2和V3两端承受的电压为输入电压Uin在 功率开关器件关断过程中产生的尖峰电压被二极管V5~V8箝位于输入电压 Uin。
％，工作频率是振荡频率的一半，所使用的控制芯片一般是UC3844和
在变压器中加去磁绕组，在关断时将付边的能量反射到交流输入上。
正激式开关电源的核心部分是正激式直流——直流变换器，基本电路
做得更高一点。虽然功率变压器不像反激式电路要开气隙，但是一般要

开关电源设计(精通型)

开关电源设计(精通型)

开关电源设计（精通型）一、开关电源基本原理及分类1. 基本原理开关电源的工作原理是通过控制开关器件的导通与关断，实现电能的高效转换。

它主要由输入整流滤波电路、开关变压器、输出整流滤波电路和控制电路组成。

在开关电源中，开关器件将输入的交流电压转换为高频脉冲电压，通过开关变压器实现电压的升降，经过输出整流滤波电路，得到稳定的直流电压。

2. 分类（1）PWM（脉冲宽度调制）型开关电源：通过调节脉冲宽度来控制输出电压，具有高效、高精度等特点。

（2）PFM（脉冲频率调制）型开关电源：通过调节脉冲频率来控制输出电压，适用于负载变化较大的场合。

二、开关电源关键技术与设计要点1. 高频变压器设计（1）选用合适的磁芯材料，保证变压器在高频工作时的磁通密度不超过饱和磁通密度。

（2）合理设计变压器的绕组匝数比，以满足输出电压和电流的要求。

（3）考虑变压器损耗，包括铜损、铁损和杂散损耗，确保变压器具有较高的效率。

2. 开关器件的选择与应用（1）开关频率：根据开关电源的设计要求，选择合适的开关频率。

（2）电压和电流等级：确保开关器件能承受最大电压和电流。

（3）功率损耗：选择低损耗的开关器件，提高开关电源的效率。

（4）驱动方式：根据开关器件的特点，选择合适的驱动电路。

3. 控制电路设计（1）稳定性：确保控制电路在各种工况下都能稳定工作。

（2）精度：提高控制电路的采样精度，降低输出电压的波动。

（3）保护功能：设置过压、过流、短路等保护功能，提高开关电源的可靠性。

三、开关电源设计实例分析1. 确定设计指标输入电压：AC 85265V输出电压：DC 24V输出电流：4.17A效率：≥90%2. 高频变压器设计选用EE型磁芯，计算磁芯尺寸、绕组匝数和线径。

3. 开关器件选择根据设计指标，选择一款适合的MOSFET作为开关器件。

4. 控制电路设计采用UC3842作为控制芯片，设计控制电路，实现开关电源的稳压输出。

5. 实验验证搭建实验平台，对设计的开关电源进行测试，验证其性能指标是否符合要求。

开关电源基本原理与设计介绍

开关电源基本原理与设计介绍

零电流开关变换器

软开关 ZCS变换器
在大功率的开关电源中,为了降低电路的开关损耗及提高开关器件的电压应 力和电流应力,软开关技术也就得到了研究并得到了迅速发展.所谓软开关通 常指的是零电压开关ZVS和零电流开关ZCS.软开关的实现主要是借助于附加 的电感L和电容C的谐振,使开关器件中电流(或电压)按正弦规律来变化,当电流 过零时,使器件关断,当电压下降到零时,使器件导通.此次讨论零电流开关变换 器--- ZCS-PWM. ZCS-PWM变换器是ZCS-QRC和PWM开关变换器的综合,同时兼有二者的特点 .在一个周期内,电路有时以ZCS准谐振方式运行,有时又以PWM方式运行.以 Buck ZCS-PWM为例,对此电路的工作过程进行讨论和分析.
inputemisection架构emi的产生传播及处理方式噪声传递的主要方式为1传导耦合2公共阻抗耦合3辐射耦合根据电磁干扰的传播途径开关电源中的电磁干扰可以分为辐射干扰和传导干扰两种干扰可以相互转换传导干扰可以分为共模commonmodecm干扰和差模differentialmodedm干扰由于寄生参数的存在以及开关电源中开关器件的高频开通和关断使得开关电源在其输入端即交流电网侧产生较大的共模干扰和差模干扰传导emi经由介质进行传导因此在电路上经常是加滤波器的方式抑制噪声但是辐射emi不经由介质噪声可以bypassemi而影响其他系统因此其处理方式多为屏蔽shielding接地grounding滤波等?由lisn所取得的噪声中都包含有cm噪声commonmodenoise及dm噪声differentialmodenoise两个分量?cm噪声由cm噪声电流产生dm噪声有dm噪声电流产生
Buck变换器工作状态
Buck变换器工作原理
当S关闭时,电流就会顺向地流经电感器L,此时在负载上就 会有带极性的输出电压产生,如上面图2所示,当开关打开时,电 感器L会改变磁场,二级体D则为顺向偏压状态,因此在电容器C 中就会有电流流过,因此在负载RL上输出电压的极性仍是相同 的,一般我们称此二级体D为飞轮二级体. 由于此种转换动作,使得输出电源是一种连续而非脉动电流 形式,相对的由于开关S在ON/OFF之间改变,所以输入电流则为 不连续形式,也就是所谓的脉动电流形式.

3开关电源工作原理与设计要点ppt课件

3开关电源工作原理与设计要点ppt课件


U in U 0 Lf
t ]dt

U inton TS
[I 0min

U in U 2Lf
0
ton
]
I PK I P K I P max
2P0
U in t
U in Lp
ton
U 0 U inton
RL
2K mTS LP
11
半桥式变换器
ton U 0
导通比决定的。
10
单端正激式变换器
正激式变换器的原理电路图
正激式变压器等效电路
ton U 0
toff
U in n
U0

U0
U in n
ton TS

t
U in n

PL

1 TS
ton 0
U
in if
dt
U in TS
[I ton
0
0 m in
(4)磁通复位问题
服这一问题的办法之一，也是最安全和可靠 的办法是在付绕组中加一固定负载电阻（假
负载），以防负载开路，这样电网电压最高，
U 0 ton N 2 U in toff N P
负载开路了，由于有固定的假负载，脉宽保 证有一最小的宽度而不致于出现间歇振荡现 象。最小的脉宽是由控制电路振荡器的最小
η RL
4LPTS Km
U in
TS
(I ton
0
0 m in

1 2 U in
U 0
Lf
t)dt

U inton TS
[I 0 min

1 2
U
in

开关电源的工作原理与电路设计课件

开关电源的工作原理与电路设计课件

03
开关电源的关键技术
开关管的选型与驱动设计
选型原则
根据应用需求选择合适的开关管型号，考虑耐压、 耐流、导通电阻等参数。
驱动设计
设计合适的驱动电路，确保开关管在高频工作状态 下可靠导通与关断。
保护措施
加入过压、过流、过热等保护措施，提高开关管的 可靠性。
磁性元件的设计与优化
01
02
03
04
磁芯选型
。
开关电源在新能源、智能制造等领域的应用前景
新能源领域
随着新能源技术的快速发展，如太阳能、风能等，高效、可靠的开关电源将成为这些系 统中的关键部件。它们需要将不稳定的原始能源转换为稳定的电能供给负载。
智能制造领域
智能制造、工业4.0等概念的兴起，要求电源系统更加智能、高效和可靠。开关电源因其 特性，将成为智能制造领域中的首选。
针对开关电源动态响应和稳定性问题，探讨合适的控制策略，如 采用恒频或变频控制、电流模式或电压模式控制等。同时，分析 环路稳定性的关键因素，提出改善稳定性的方法。
06
开关电源的发展趋势与应用前景
开关电源的技术发展趋势
01
高效能转换技术
随着电力电子技术的进步，开关电源的效率已经接近理论极限。为了
进一步提升效能，新的拓扑结构、控制策略及高性能元器件将被不断引
应用领域
开关电源广泛应用于各种电子设备、通讯设备、家用电器、工业 自动化设备等领域，是现代电子设备不可或缺的电源之一。
开关电源的优点和缺点
02
01
03
优点 • 高效能：开关电源具有高效能量转换率，能够节省
能源，降低能源成本。 • 稳定性好：输出稳定性好，不受市电电压波动和负
载变化的影响。

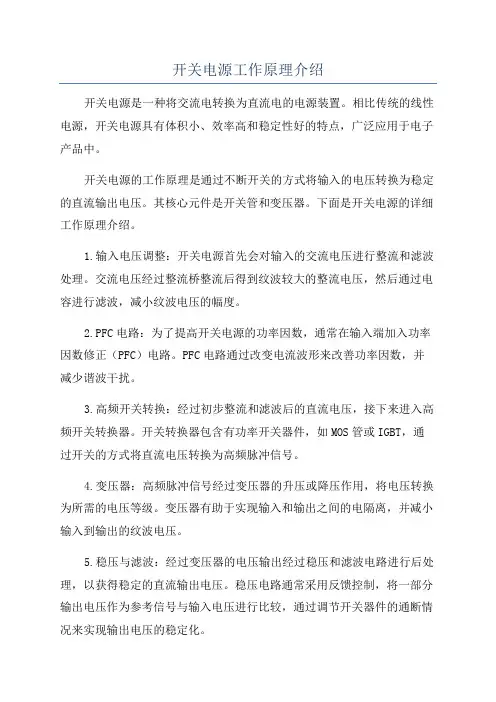

开关电源工作原理介绍

开关电源工作原理介绍

开关电源工作原理介绍开关电源是一种将交流电转换为直流电的电源装置。

相比传统的线性电源，开关电源具有体积小、效率高和稳定性好的特点，广泛应用于电子产品中。

开关电源的工作原理是通过不断开关的方式将输入的电压转换为稳定的直流输出电压。

其核心元件是开关管和变压器。

下面是开关电源的详细工作原理介绍。

1.输入电压调整：开关电源首先会对输入的交流电压进行整流和滤波处理。

交流电压经过整流桥整流后得到纹波较大的整流电压，然后通过电容进行滤波，减小纹波电压的幅度。

2.PFC电路：为了提高开关电源的功率因数，通常在输入端加入功率因数修正（PFC）电路。

PFC电路通过改变电流波形来改善功率因数，并减少谐波干扰。

3.高频开关转换：经过初步整流和滤波后的直流电压，接下来进入高频开关转换器。

开关转换器包含有功率开关器件，如MOS管或IGBT，通过开关的方式将直流电压转换为高频脉冲信号。

4.变压器：高频脉冲信号经过变压器的升压或降压作用，将电压转换为所需的电压等级。

变压器有助于实现输入和输出之间的电隔离，并减小输入到输出的纹波电压。

5.稳压与滤波：经过变压器的电压输出经过稳压和滤波电路进行后处理，以获得稳定的直流输出电压。

稳压电路通常采用反馈控制，将一部分输出电压作为参考信号与输入电压进行比较，通过调节开关器件的通断情况来实现输出电压的稳定化。

6.输出电流限制：为了保护电路和负载设备，开关电源通常会设置过流保护电路。

过流保护电路通过监测输出电流，当电流超出设定值时，会自动切断开关管的导通，以保护电路的安全运行。

7.其它功能电路：开关电源通常还会配备输出过压、过温、短路等保护电路，以及启动电路、关断电路、软启动电路等功能电路，以提高电源的可靠性和稳定性。

综上所述，开关电源通过不断开关的方式将输入的交流电压转换为稳定的直流输出电压。

它具有高效率、体积小和稳定性好等优势，广泛用于各种电子设备中。

开关电源电路原理

开关电源电路原理

开关电源电路原理开关电源电路是一种将交流电转换为直流电的电路，广泛应用于各种电子设备和系统中。

其工作原理是通过开关管的开关动作，实现对输入电压的切换和变换，从而稳定输出所需的直流电压。

本文将介绍开关电源电路的基本原理和工作过程。

一、开关电源电路的基本原理开关电源电路主要由输入滤波电路、整流电路、能量存储电路、开关管和控制电路组成。

其中，开关管起到关键的作用，通过不断地开关动作，控制电能的流动和变换，从而实现电压的转换和稳定输出。

二、开关电源电路的工作过程1. 输入滤波电路：开关电源电路的第一步是将输入的交流电进行滤波，去除电源中的杂散噪声和干扰信号。

滤波电路通常由电容器和电感器组成，能够平滑输入电压并提供稳定的直流电源。

2. 整流电路：经过滤波的交流电经过整流电路，将其转换为脉冲状的直流电。

整流电路通常采用二极管桥式整流电路，能够将交流电的负半周转换为正半周，实现电能的单向传输。

3. 能量存储电路：为了提供稳定的输出电压，开关电源电路需要一个能量存储电路来平衡输入和输出之间的差异。

这通常由电容器和电感器组成，能够存储电能并实现电压的平稳输出。

4. 开关管：开关电源电路中的关键元件是开关管，它可以通过开关动作来控制电能的流动和转换。

开关管通常采用MOSFET或IGBT 等功率开关器件，能够快速地切换电流，实现高效能量转换。

5. 控制电路：为了实现对开关管的控制，开关电源电路需要一个控制电路来监测输入和输出电压，并根据需要对开关管进行开关动作。

控制电路通常由电压反馈回路和PWM调制器组成，能够实现对输出电压的精确控制。

三、开关电源电路的优势相比传统的线性电源电路，开关电源电路具有以下优势：1. 高效能量转换：开关电源电路能够通过开关动作实现快速的电能转换，能够提供更高的能量转换效率，减少能耗和热量损失。

2. 稳定输出电压：通过控制电路的精确调节，开关电源电路能够实现稳定的输出电压，适应不同的负载变化。

开关电源电路组成及各部分原理详解

开关电源电路组成及各部分原理详解

开关电源电路组成及各部分原理详解开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM控制器电路、输出整流滤波电路组成。

辅助电路有输入过欠压保护电路、输出过欠压保护电路、输出过流保护电路、输出短路保护电路等。

开关电源的电路组成方框图如下：一、开关电源输入电路及原理1、AC 输入整流滤波电路原理：①防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1 组成的电路进行保护。

当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3 会烧毁保护后级电路。

②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。

因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。

③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。

若C5容量变小，输出的交流纹波将增大。

2、DC 输入滤波电路原理：①输入滤波电路：C1、L1、C2组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。

C3、C4 为安规电容，L2、L3为差模电感。

②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。

在起机的瞬间，由于C6的存在Q2不导通，电流经RT1构成回路。

当C6上的电压充至Z1的稳压值时Q2导通。

如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。

开关电源的结构和基本原理

开关电源的结构和基本原理

电路构造
抗干扰电路（EMI） 整流滤波电路 开关电路 PFC电路 保护电路
PFC电路
PFC（Power Factor Correction）即“功率因数校正”，主要用来表 征电子产品对电能旳利用效率。功率因数越高，阐明电能旳利用 效率越高。经过CCC认证旳电脑电源，都必须增长PFC电路。
PC电源采用老式旳桥式整流、电容滤波电路会使AC输入电流产生 严重旳波形畸变，向电网注入大量旳高次谐波，所以网侧旳功率 因数不高，仅有0.6左右，并对电网和其他电气设备造成严重谐波 污染与干扰。
开关电路——关键部分
关键元件：PS-ON、精密稳压电路 、 PWM 控制芯片、推动管（由两个 三极管构成）、驱动变压器、主开关变压器
原理：由推动管和PWM （Pulse Width Modulation）控制芯片构成振荡 电路，产生高频脉冲
待机时，主板启闭控制电路旳电子开关断开， PWM 控制芯片封锁调制 脉宽输出，使T2推动变压器，T1主电源开关变压器停振，停止提供输出 电压。
EMI电路
整流滤波电路
高压整流滤波电路由一种全桥（由四个二极管构成） 和两个高压电解电容构成。把220V交流市电转换成 300V直流电。
低压整流滤波电路由二极管和电解电容构成(12V使用 快恢复管，5V和3.3V使用肖特基管 )，如图。
辅助电源电路
关键元件：辅助电源开关管、辅助电源变压器、三端稳压器 300V直流电经过辅助电源开关管成为脉冲电流，经过辅助电源变压器输出 二组交流电压，一路经整流 、三端稳压器稳压，输出+5VSB，加到主板上 作为待机电压；另一路经整流滤波，输出辅助+12V电源，供给PWM等芯 片工作。
输入电压能够从90V到270V； 高于0.99旳线路功率因数，并具有低损耗和高可靠等优 点； 有源PFC电路可用作辅助电源，而不再需要辅助电源变 压器； 输出不随输入电压波动变化，所以可取得高度稳定旳 输出电压； 有源PFC输出DC电压纹波很小，且呈100Hz/120Hz（工 频2倍）旳正弦波，所以采用有源PFC旳电源不需要采 用很大容量旳滤波电容。

开关电源的结构和基本原理全解

开关电源的结构和基本原理全解

R28
2 K7 0 80 5 K SE13 00 9
1 5V 1 W
C14
4 7u ,50 V
D7
H ER10 7
D19 C33 D25
1 N5 82 2 F R1 04
R164 R165
8 2 1 20 6
A 92 8L
C47 R167 R121
CAP 1 0 0 80 5 1 00 1/8W
C
R113 2 .7K 1 20 6
R2
0 72 71
1 M1 2 06
C2
4
2
C10
R6,R7 4 30 K,12 06
1 0K 1 20 6
R49 R55-58
2 0 1 20 6
4 72 ,50 V
201W
C22
1 2VI
2 20 0u ,16 V
+12 V1
C3 B D N 1 02 M/25 0 V
C8 R3
1 M1 2 06
PFC电路
PFC（Power Factor Correction）即“功率因数校正”，主要用来表 征电子产品对电能的利用效率。功率因数越高，说明电能的利用 效率越高。通过CCC认证的电脑电源，都必须增加PFC电路。 PC电源采用传统的桥式整流、电容滤波电路会使AC输入电流产生 严重的波形畸变，向电网注入大量的高次谐波，因此网侧的功率 因数不高，仅有0.6左右，并对电网和其它电气设备造成严重谐波 污染与干扰。 PFC有两种，一种是无源PFC（也称被动式PFC），一种是有源 PFC（也称主动式PFC）。
EMI电路
整流滤波电路
高压整流滤波电路由一个全桥（由四个二极管组成） 和两个高压电解电容组成。把220V交流市电转换成 300V直流电。 低压整流滤波电路由二极管和电解电容组成(12V使用 快恢复管，5V和3.3V使用肖特基管 )，如图。

《开关电源原理解析》课件

《开关电源原理解析》课件
随着云计算和大数据技术的快速发展 ，数据中心对高效率、高密度供电需 求越来越大，开关电源在此领域也将 有广阔的应用前景。
开关电源在太阳能、风能等新能源领 域中也有着广泛的应用前景。
开关电源的发展挑战与机遇
技术创新
开关电源技术的发展需要不断进 行技术创新，以满足高效、智能 化、模块化等发展趋势的要求。
替换法
通过替换疑似有故障的元件，判断是 否是元件故障导致的电源故障。
隔离法
通过隔离疑似有故障的电路或元件， 判断是否是电路或元件故障导致的电 源故障。
开关电源故障排除技巧
熟悉电路原理
在排除故障前，需要先熟悉电源的电路原理，了解各部分的功能和相 互关系。
逐步排查
对于复杂的电源故障，需要逐步排查，从易到难，从外到内，逐一排 除疑似故障点。
并联型电源
输出电压与输入电压相等，适用于输出电压要求较低的场合 。
按功率分类
小功率电源
一般指功率在100W以下的电源，主 要用于小型电子设备和家用电器。
中大功率电源
一般指功率在100W以上的电源，主 要用于工业设备和大型电器。
04
开关电源的设计与优化
开关电源的设计原则
效率优化
开关电源设计应追求高效率， 以减少能源浪费和设备发热。
《开关电源原理解析》ppt课件
• 开关电源概述 • 开关电源的基本原理 • 开关电源的分类 • 开关电源的设计与优化 • 开关电源的故障诊断与排除 • 开关电源的发展趋势与展望
01
开关电源概述
开关电源的定义
总结词
开关电源是一种将电能进行转换的设备，通过控制开 关管的工作状态，将直流电转换为高频交流电，再通 过整流滤波得到稳定的直流输出。

开关电源原理.课件

开关电源原理.课件
电路类型
半波整流、全波整流、桥式整流等。
滤波电路的原理
工作原理
利用电容和电感的储能特性，将脉动直流电转化为平滑直流电。
电路类型
电容滤波、电感滤波、LC滤波等。
03
开关电源的设计
设计步骤与要点
明确设计要求
明确电源的输入输出电压、电 流、功率等参数，并根据实际
需求进行合理设计。
选择合适的拓扑结构
根据设计要求，选择合适的开 关电源拓扑结构，如降压、升 压、反激等。
计算主要元件参数
根据设计要求和选择的拓扑结 构，计算出主要元件的参数值 ，如电感、电容、二极管等。
考虑热设计
合理设计电源模块的散热结构 ，确保电源在高温环境下稳定
工作。
元器件的选择与优化
选择高质量的元器件
选择品牌信誉好、质量可靠的元器件，提高整体电源的性能和稳 定性。
优化元器件参数
根据实际需求，选择合适参数的元器件，避免过高或过低导致浪费 或性能不足。
测量法
使用万用表等测量工具测量电路的电压、电 流等参数，以判断故障部位。
替换法
使用正常的部件替换可疑部件，以确定故障 部位。
经验法
根据经验判断故障部位，如常见的熔断器熔 断等。
安全注意事项与预防措施
Байду номын сангаас安全操作
操作开关电源时需佩戴防静电手环，避 免直接接触电路部分，以免造成电击危 险。
VS
预防措施
定期对开关电源进行维护检查，保持清洁 卫生，加强散热措施，避免过载运行。
测试设备与环境
测试设备
用于测试开关电源的设备包括万用表、示波器、负载模拟器 、浪涌电流发生器等。
环境要求
测试环境应满足电源工作的要求，如温度、湿度、防尘等， 同时应具备安全措施，如接地保护、过载保护等。

开关电源原理分析

开关电源原理分析

开关电源原理分析开关电源是一种常见的电源供应系统，它通过不间断地开关调节电流，使得输出电压稳定。

本文将对开关电源的原理进行分析，包括其基本构成、工作原理和优缺点等。

一、开关电源的基本构成开关电源主要由以下几个基本部分组成：1. 输入滤波电路：用于减小输入端的干扰电流和噪声。

2. 整流电路：将交流输入转换为直流电压。

3. 直流链接电路：连接整流电路和升压、降压电路。

4. 控制电路：用于控制开关器件的导通和关断。

5. 变换电路：包括升压和降压电路，用于根据需要提供稳定的输出电压。

6. 输出滤波电路：用于减小输出端的纹波电流和残余噪声。

二、开关电源的工作原理开关电源的工作原理如下：1. 控制器接收输入电压，并根据需要产生相应的控制信号。

2. 控制信号使得开关管正常工作，实现导通和关断的变化。

3. 当开关管导通时，输入电源的电能会通过变压器传递到输出端，根据变压器比例得到所需的电压。

4. 当开关管关断时，输入电源的电能会存储在电感中，并通过二极管输出到负载，保持输出电流的稳定性。

5. 控制器不断监测输出电压和电流，并根据需要调整开关管的导通和关断频率，从而实现输出电压的稳定。

三、开关电源的优缺点开关电源相比于传统的线性电源，具有以下优点：1. 高效率：开关电源采用开关器件进行调节，能够更有效地转换电能，提高能源利用率。

2. 小体积：由于开关电源使用高频开关器件，可以采用较小的变压器和滤波电容，使得整个电源系统更加紧凑。

3. 轻量化：由于效率高和体积小，开关电源在重量上较传统线性电源更轻便，适用于便携式设备。

4. 电压稳定性好：开关电源通过高频开关调节电流，能够更精确地控制输出电压，使其更加稳定。

然而，开关电源也存在一些缺点：1. 输出纹波：由于开关管的开关频率较高，会引入输出纹波电流，需要通过滤波电路来减小。

2. EMI干扰：开关电源高频开关会产生较强的电磁辐射干扰，需要采取相应的措施来减小对周围设备的影响。
