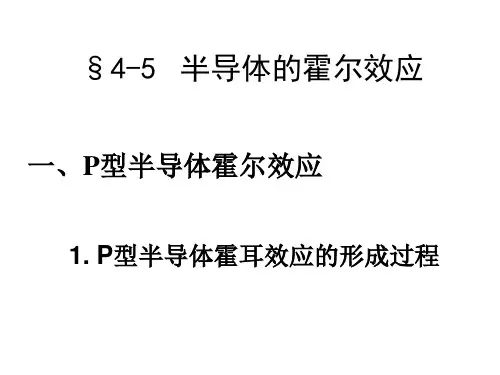

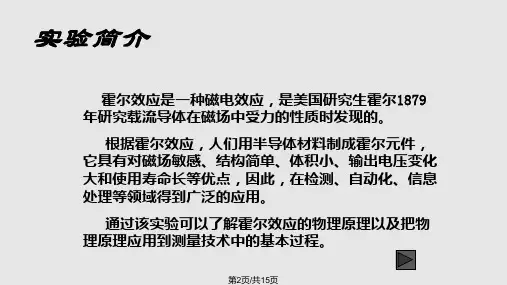

半导体的磁效应之一:霍尔效应
- 格式:ppt
- 大小:477.00 KB
- 文档页数:50

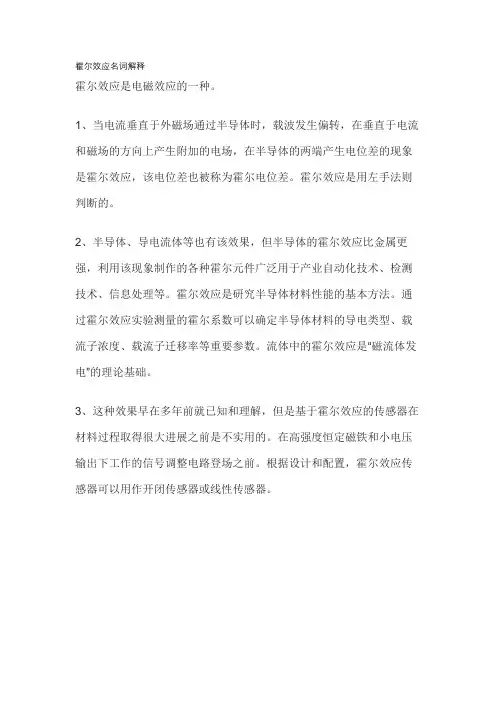

霍尔效应名词解释
霍尔效应是电磁效应的一种。
1、当电流垂直于外磁场通过半导体时,载波发生偏转,在垂直于电流和磁场的方向上产生附加的电场,在半导体的两端产生电位差的现象是霍尔效应,该电位差也被称为霍尔电位差。
霍尔效应是用左手法则判断的。
2、半导体、导电流体等也有该效果,但半导体的霍尔效应比金属更强,利用该现象制作的各种霍尔元件广泛用于产业自动化技术、检测技术、信息处理等。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测量的霍尔系数可以确定半导体材料的导电类型、载流子浓度、载流子迁移率等重要参数。
流体中的霍尔效应是“磁流体发电”的理论基础。
3、这种效果早在多年前就已知和理解,但是基于霍尔效应的传感器在材料过程取得很大进展之前是不实用的。
在高强度恒定磁铁和小电压输出下工作的信号调整电路登场之前。
根据设计和配置,霍尔效应传感器可以用作开闭传感器或线性传感器。

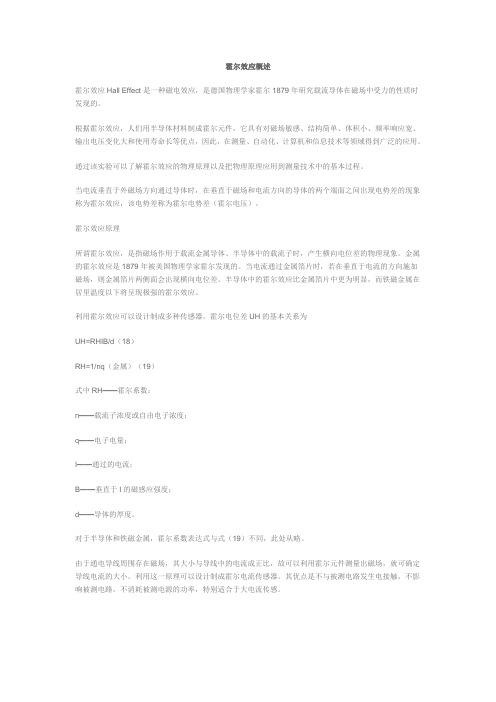

霍尔效应概述霍尔效应Hall Effect是一种磁电效应,是德国物理学家霍尔1879年研究载流导体在磁场中受力的性质时发现的。
根据霍尔效应,人们用半导体材料制成霍尔元件,它具有对磁场敏感、结构简单、体积小、频率响应宽、输出电压变化大和使用寿命长等优点,因此,在测量、自动化、计算机和信息技术等领域得到广泛的应用。
通过该实验可以了解霍尔效应的物理原理以及把物理原理应用到测量技术中的基本过程。
当电流垂直于外磁场方向通过导体时,在垂直于磁场和电流方向的导体的两个端面之间出现电势差的现象称为霍尔效应,该电势差称为霍尔电势差(霍尔电压)。
霍尔效应原理所谓霍尔效应,是指磁场作用于载流金属导体、半导体中的载流子时,产生横向电位差的物理现象。
金属的霍尔效应是1879年被美国物理学家霍尔发现的。
当电流通过金属箔片时,若在垂直于电流的方向施加磁场,则金属箔片两侧面会出现横向电位差。
半导体中的霍尔效应比金属箔片中更为明显,而铁磁金属在居里温度以下将呈现极强的霍尔效应。
利用霍尔效应可以设计制成多种传感器。
霍尔电位差UH的基本关系为UH=RHIB/d(18)RH=1/nq(金属)(19)式中RH——霍尔系数:n——载流子浓度或自由电子浓度;q——电子电量;I——通过的电流;B——垂直于I的磁感应强度;d——导体的厚度。
对于半导体和铁磁金属,霍尔系数表达式与式(19)不同,此处从略。
由于通电导线周围存在磁场,其大小与导线中的电流成正比,故可以利用霍尔元件测量出磁场,就可确定导线电流的大小。
利用这一原理可以设计制成霍尔电流传感器。
其优点是不与被测电路发生电接触,不影响被测电路,不消耗被测电源的功率,特别适合于大电流传感。
若把霍尔元件置于电场强度为E、磁场强度为H的电磁场中,则在该元件中将产生电流I,元件上同时产生的霍尔电位差与电场强度E成正比,如果再测出该电磁场的磁场强度,则电磁场的功率密度瞬时值P可由P=EH确定。
利用这种方法可以构成霍尔功率传感器。

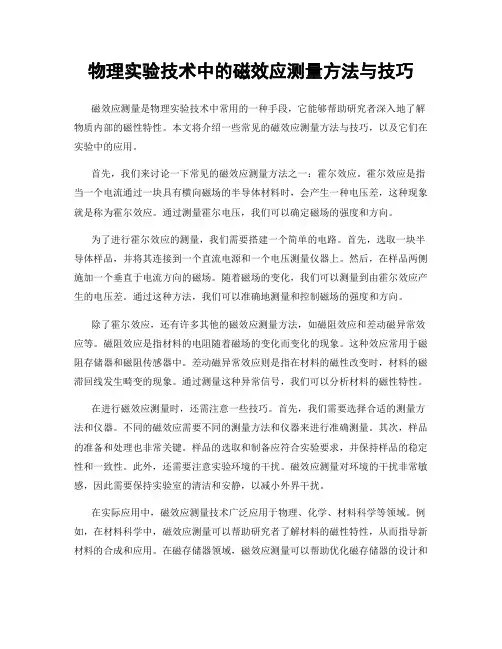

物理实验技术中的磁效应测量方法与技巧磁效应测量是物理实验技术中常用的一种手段,它能够帮助研究者深入地了解物质内部的磁性特性。
本文将介绍一些常见的磁效应测量方法与技巧,以及它们在实验中的应用。
首先,我们来讨论一下常见的磁效应测量方法之一:霍尔效应。
霍尔效应是指当一个电流通过一块具有横向磁场的半导体材料时,会产生一种电压差,这种现象就是称为霍尔效应。
通过测量霍尔电压,我们可以确定磁场的强度和方向。
为了进行霍尔效应的测量,我们需要搭建一个简单的电路。
首先,选取一块半导体样品,并将其连接到一个直流电源和一个电压测量仪器上。
然后,在样品两侧施加一个垂直于电流方向的磁场。
随着磁场的变化,我们可以测量到由霍尔效应产生的电压差。
通过这种方法,我们可以准确地测量和控制磁场的强度和方向。
除了霍尔效应,还有许多其他的磁效应测量方法,如磁阻效应和差动磁异常效应等。
磁阻效应是指材料的电阻随着磁场的变化而变化的现象。
这种效应常用于磁阻存储器和磁阻传感器中。
差动磁异常效应则是指在材料的磁性改变时,材料的磁滞回线发生畸变的现象。
通过测量这种异常信号,我们可以分析材料的磁性特性。
在进行磁效应测量时,还需注意一些技巧。
首先,我们需要选择合适的测量方法和仪器。
不同的磁效应需要不同的测量方法和仪器来进行准确测量。
其次,样品的准备和处理也非常关键。
样品的选取和制备应符合实验要求,并保持样品的稳定性和一致性。
此外,还需要注意实验环境的干扰。
磁效应测量对环境的干扰非常敏感,因此需要保持实验室的清洁和安静,以减小外界干扰。
在实际应用中,磁效应测量技术广泛应用于物理、化学、材料科学等领域。
例如,在材料科学中,磁效应测量可以帮助研究者了解材料的磁性特性,从而指导新材料的合成和应用。
在磁存储器领域,磁效应测量可以帮助优化磁存储器的设计和性能。
在医学领域,磁效应测量可以应用于磁共振成像等技术中,帮助诊断和治疗疾病。
总结起来,磁效应测量是物理实验技术中重要的一环。
实验三半导体材料的霍尔效应测量实验1实验原理1)霍尔效应霍尔效应指的是在外加磁场的作用下,给半导体通入电流,内部的载流子受到磁场引起的洛伦兹力的影响,空穴和电子向相反的方向偏转,这种偏转导致在垂直电流和磁场方向上产生正负电荷的积累,形成附加的横向电场,直至电场对载流子的作用力与洛伦兹力抵消,此时的电场强度乘以半导体样品的宽度后,可以得到霍尔电压V H。
设磁感应强度为B,电子浓度(假设为n型半导体)为n,则电流表达式为I H=nevbd,而霍尔电压产生的电场为E H=vB霍尔电压的表达式为:V H=E H b=vBb =I HnebdBb =1neI H Bd=R HI H Bd其中R H称为霍尔系数:R H=1 ne可以通过V H,B, I H的方向可以判断样品的导电类型,通过V H和 I H的关系曲线可以提取出R H,进一步还可以得到电子(空穴)浓度。
在实际测量中,还会伴随一些热磁副效应,使得V H还会附带另外一些电压,给测量带来误差。
为了消除误差,需要取不同的I H和B的方向测量四组数据求平均值得到V H,如下表示I H正向I H负向B正向V1V3B负向V2V42)范德堡法测量电阻率由于实验使用的霍尔元件可视为厚度均匀、无空洞的薄片,故可使用范德堡法进行电阻率的测量。
在样品四周制作四个极小的欧姆接触电极1,2,3,4。
如图2所示。
14图 1 霍尔效应原理示意图先在1、2端通电流,3、4端测电压,可以定义一个电阻R1=|V34| I12然后在2、3端通电流,1、4端测电压,求R2=|V14| I23理论上证明样品的电阻率与R1、R2的关系为ρ=πdln2R1+R22f可以通过查表可知范德堡因子f与R1/R2的关系,从而求得样品的电阻率。
2实验内容本实验所用仪器为SH500-A霍尔效应实验仪、恒流电源、高斯计。
实验步骤如下:1)连线掌握仪器性能,连接恒流电源与霍尔效应试验仪之间的各组连线。
2)测量霍尔系数,判断样品的导电类型测量半导体样品的霍尔系数。

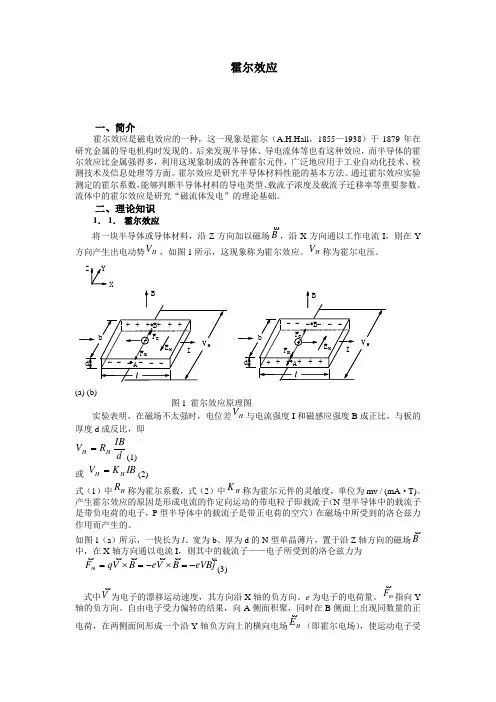

霍尔效应一、简介霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall ,1855—1938)于1879年在研究金属的导电机构时发现的。
后来发现半导体、导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。
霍尔效应是研究半导体材料性能的基本方法。
通过霍尔效应实验测定的霍尔系数,能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。
流体中的霍尔效应是研究“磁流体发电”的理论基础。
二、理论知识1. 1. 霍尔效应将一块半导体或导体材料,沿Z 方向加以磁场B,沿X 方向通以工作电流I ,则在Y 方向产生出电动势H V ,如图1所示,这现象称为霍尔效应。
H V 称为霍尔电压。
(a) (b)图1 霍尔效应原理图实验表明,在磁场不太强时,电位差H V 与电流强度I 和磁感应强度B 成正比,与板的厚度d 成反比,即d IB R V HH =(1)或 IB K V H H =(2)式(1)中H R 称为霍尔系数,式(2)中H K 称为霍尔元件的灵敏度,单位为mv / (mA ·T)。
产生霍尔效应的原因是形成电流的作定向运动的带电粒子即载流子(N 型半导体中的载流子是带负电荷的电子,P 型半导体中的载流子是带正电荷的空穴)在磁场中所受到的洛仑兹力作用而产生的。
如图1(a )所示,一快长为l 、宽为b 、厚为d 的N 型单晶薄片,置于沿Z 轴方向的磁场B中,在X 轴方向通以电流I ,则其中的载流子——电子所受到的洛仑兹力为j eVB B V e B V q F m -=⨯-=⨯=(3)式中V为电子的漂移运动速度,其方向沿X 轴的负方向。
e 为电子的电荷量。
m F 指向Y轴的负方向。
自由电子受力偏转的结果,向A 侧面积聚,同时在B 侧面上出现同数量的正电荷,在两侧面间形成一个沿Y 轴负方向上的横向电场H E (即霍尔电场),使运动电子受到一个沿Y 轴正方向的电场力e F,A 、B 面之间的电位差为H V (即霍尔电压),则 jb V e j eE E e E q F H H H H e ==-==(4)将阻碍电荷的积聚,最后达稳定状态时有0=+e m F F=+-j b V e j eVB H即b V eeVB H= 得 VBb V H =(5)此时B 端电位高于A 端电位。

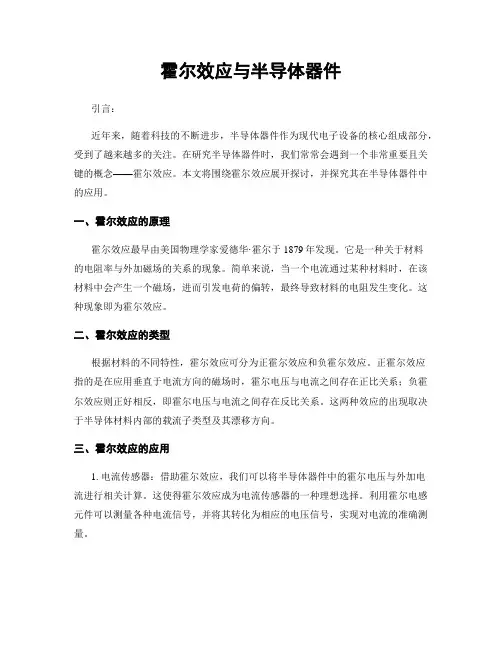

霍尔效应与半导体器件引言:近年来,随着科技的不断进步,半导体器件作为现代电子设备的核心组成部分,受到了越来越多的关注。
在研究半导体器件时,我们常常会遇到一个非常重要且关键的概念——霍尔效应。
本文将围绕霍尔效应展开探讨,并探究其在半导体器件中的应用。
一、霍尔效应的原理霍尔效应最早由美国物理学家爱德华·霍尔于1879年发现。
它是一种关于材料的电阻率与外加磁场的关系的现象。
简单来说,当一个电流通过某种材料时,在该材料中会产生一个磁场,进而引发电荷的偏转,最终导致材料的电阻发生变化。
这种现象即为霍尔效应。
二、霍尔效应的类型根据材料的不同特性,霍尔效应可分为正霍尔效应和负霍尔效应。
正霍尔效应指的是在应用垂直于电流方向的磁场时,霍尔电压与电流之间存在正比关系;负霍尔效应则正好相反,即霍尔电压与电流之间存在反比关系。
这两种效应的出现取决于半导体材料内部的载流子类型及其漂移方向。
三、霍尔效应的应用1. 电流传感器:借助霍尔效应,我们可以将半导体器件中的霍尔电压与外加电流进行相关计算。
这使得霍尔效应成为电流传感器的一种理想选择。
利用霍尔电感元件可以测量各种电流信号,并将其转化为相应的电压信号,实现对电流的准确测量。
2. 磁场传感器:霍尔效应也可以被用于磁场传感器的制造。
通过将半导体材料与霍尔效应结合,制备出灵敏度高、响应迅速的磁场传感器。
这种传感器广泛应用于导航系统、机器人技术、汽车电子等领域。
3. 光电器件:除了电流和磁场的测量之外,霍尔效应在光电器件中也有着重要的应用。
例如,利用霍尔电感元件的光电流特性,可以实现对光信号的检测和测量,从而实现对光强的精确控制。
四、半导体器件中的霍尔效应霍尔效应在半导体器件中的应用主要集中在两个方面:一是用于半导体材料特性的测量与研究,二是用于制备功能性器件。
1. 特性测量:半导体器件中的霍尔效应常常通过测量材料的霍尔电压和磁感应强度来了解材料的导电特性、载流子浓度等基本参数。
变温霍尔效应测量半导体电学特性霍尔效应的测量是研究半导体性质的重要实验方法。
利用霍尔系数和电导率的联合测量,可以用来确定半导体的导电类型和载流子浓度。
通过测量霍尔系数与电导率随温度的变化,可以确定半导体的禁带宽度、杂质电离能及迁移率的温度系数等基本参数。
本实验通过对霍尔样品在弱场条件下进行变温霍尔系数和电导率的测量,来确定半导体材料的各种性质。
【实验目的】1.了解半导体中霍尔效应的产生机制。
2.通过实验数据测量和处理,判别半导体的导电类型,计算室温下样品的霍尔系数、电导率、迁移率和载流子浓度。
3.掌握变温条件下霍尔系数和电阻率的测量方法,了解两者随温度的变化规律。
【实验仪器】本实验采用CVM200变温霍尔效应测试系统来完成,本仪器系统由可换向永磁体、CME12H变温恒温器、TC202控温仪、CVM-200霍尔效应仪等组成。
本系统自带有两块样品,样一是美国Lakeshore公司HGT-2100高灵敏度霍尔片,厚度为0.18mm,最大工作电流≤10 mA,室温下的灵敏度为55-140mV/kG; 样二为锑化铟,厚度为1.11mm,最大电流为60mA,其在低温下是典型的P型半导体,而在室温下又是典型的N型半导体,相应的测试磁场并不高,但霍尔电压高,降低了对系统仪表灵敏度、磁铁磁场的要求。
【实验原理】1.霍尔效应和霍尔系数图1霍尔效应示意图霍尔效应是一种电流磁效应(如图1)。
当半导体样品通以电流Is ,并加一垂直于电流的磁场B ,则在样品两侧产生一横向电势差U H ,这种现象称为“霍尔效应”,U H 称为霍尔电压,(1)dB I R H S H U =则:(2)IsBdU H H R =R H 叫做霍尔系数,d 为样品厚度。
对于P 型半导体样品,(3)qpH R 1=式中q 为空穴电荷电量,p 为半导体载流子空穴浓度。
对于n 型半导体样品,(4)qn H R 1-=式中为n 电子电荷电量。
考虑到载流子速度的统计分布以及载流子在运动中受到散射等因素的影响。
学号:1003618095 河南大学民生学院毕业论文(2014 届)年级2010级专业班级电子信息科学与技术学生姓名范博___________指导教师姓名翟俊梅_________扌旨导教师职称副教授_________论文完成时间2014-04-22 ____河南大学民生学院教务部二O—三年印制目录目录摘要 (1)一霍尔效应 (2)1.1经典霍尔效应 (2)1.2经典霍尔效应误差 (3)二量子霍尔定律 (3)三霍尔元件 (6)3.1霍尔器件 (6)3.2霍尔元件 (7)3.3霍尔元件的特点 (8)四霍尔效应的应用 (8)(1 )工程技术中的应用 (9)(2 )日常生活中的应用 (10)(3 )科学技术中的应用 (11)五结语 (11)六参考文献 (12)霍尔效应的原理及应用范博(河南大学民生学院,河南开封,475004)摘要霍尔效应是电磁效应,这种现象是美国的物理学家霍尔于1879年在校读研期间将载流子的导体放入磁场中的做受力作用实验的时候发现的。
实验中电流垂直在导体的外磁场并通过导体时,导体垂直磁场与电流两个方向的端面之间就会产生出一种电势差,产生的这种现象就是霍尔效应。
在实在验中产生的电势差被名为霍尔电势差。
Principle and Application of Hall effectAbstract : Hall effect is a kind of electromagnetic effect, This phenomenon is caused by the American physicist A-H-Hall in 1879 when the carriers do during graduate conductors in a magnetic field by the force of the experimental findings. When the current is perpendicular to the external magnetic field and through the conductor, the conductor is perpendicular to the magnetic field and electric current produces electric potential difference between the two direction of end face, this phenomenon is called the hall effect. The electric potential difference caused by experiment have been called hall electric potential difference.一霍尔效应1.1经典霍尔效应1897年,霍尔于马里兰Johns opkins大学读研究生。
实验十五 霍尔效应霍尔效应是导电材料中的电流与磁场相互作用而产生电动势的效应。
从本质上讲,霍尔效应是电流的一种磁效应。
1879年,美国霍普金斯大学24岁的研究生霍耳在研究载流导体在磁场中受力性质时发现了这一电磁现象——霍尔效应。
随后人们在半导体、导电流体中也发现了霍耳效应,且半导体的霍耳效应比金属强得多。
霍耳效应发现约100年后,1980年由德国科学家克利青等人又发现了整数量子霍耳效应 (IQHE),并于1985年获得了诺贝尔物理学奖。
1982年,崔琦、施特默和劳夫林又发现了分数量子霍耳效应(FQHE),获得了1998年诺贝尔物理学奖。
随着科学技术的发展,霍耳效应已在测量、自动控制、计算机和信息技术等方面得到了广泛的应用,主要用途有以下几个方面:(1)测量磁场;(2)测量直流或交流电路中的电流强度和功率;(3)转换信号,如把直流电流转换成交流电流并对它进行调制,放大直流和交流信号;(4)对各种物理量(可转换成电信号的物理量)进行四则运算和乘方开方运算。
由霍耳效应制成的霍耳元件具有结构简单而牢靠、使用方便、成本低廉等优点,在生产和科研实际中得到越来越普遍的应用。
【实验目的】1.了解霍尔效应的原理;2.掌握霍尔电压的测量方法,学会用霍尔器件测量磁场; 3.测量霍尔器件的输出特性。
【实验仪器】DH4512系列霍尔效应实验仪 【实验原理】一、霍尔效应的基本原理与应用霍尔效应从本质上讲,是运动的带电粒子在磁场中受洛仑兹力的作用而引起的偏转。
当带电粒子(电子或空穴)被约束在固体材料中,这种偏转就导致在垂直电流和磁场的方向上产生正负电荷的聚积,从而形成附加的横向电场。
对于(图15-1)所示的半导体试样,若在X 方向通以电流I ,在Z 方向加磁场B ,则在Y 方向即试样A 、A '电极两侧就开始聚积异号电荷而产生相应的附加电场。
电场的指向取决于试样的导电类型。
显然,该电场是阻止载流子继续向侧面偏移,当载流子所受的横向电场力H eE与洛仑兹力eVB 相等时,样品两侧电荷的积累就达到平衡,故有:H eE eVB =(15-1)其中,H E为霍尔电场,V 是载流子在电流方向上的平均漂移速度。
霍尔效应判断pn半导体在半导体领域,PN结是一个经常被谈及的话题。
在设计和制造半导体器件的过程中,我们需要根据材料的电子性质和结构来了解半导体的基本特性。
而霍尔效应则是一种广泛应用于半导体材料研究中的实验技术。
本文将介绍霍尔效应的原理及其在判断PN开关特性方面的应用。
一、霍尔效应的原理霍尔效应是磁场对导体中电荷运动的影响所产生的电压效应。
当一个导体被垂直于一个外加磁场时,如果导体中存在电子或正空穴,那么它们将遭受一个横向力的作用而偏转。
这种电子或空穴的偏转产生一个空间电荷分离效应,使另一端的电子浓度不断增加,而另一端的空穴浓度则不断减少,从而产生电动势,即霍尔电压。
霍尔效应的原理及其应用已经被广泛应用于半导体器件的研究中。
在半导体器件中,霍尔效应可以被用来研究半导体中的载流子密度,电迁移率等特性。
在对半导体器件进行测试时,使用霍尔效应可以实现对材料电子浓度,电子迁移率的测定。
二、使用霍尔效应判断PN半导体PN结是半导体元件的基本组成部分之一。
在PN结中,P区和N区的半导体材料所带的电荷种类和密度不同。
因此,在PN结中存在电势梯度,从而使载流子在P区和N 区之间自由扩散。
在半导体器件的设计和测试过程中,需要对PN结特性进行测试。
使用霍尔效应,则可以很容易地测试PN开关特性。
测试PN双极性晶体管的霍尔特性时,将半导体样品放在恒定的磁场中,即在垂直于半导体表面的方向上施加一个恒定的磁场。
在这个过程中,如果将PN结用作通道,霍尔电压将出现在PN结的侧侧面上。
这种侧侧方向的电压信号可以用来判断PN半导体中的载流子密度和电子迁移率等特性,从而检验PN结的PN开关性。
此外,使用霍尔效应进行PN半导体测试时,我们还可以对PN结的电阻系数和电子散射率等特性进行测量。
总而言之,霍尔效应的应用有助于我们研究PN结的电子特性,可以判断PN半导体的开关闭合特性,并为半导体器件的设计和制造提供关键参考。
因此,霍尔效应在半导体材料研究中有着广泛的应用前景,是半导体物理学领域的必备工具之一。
实验17半导体材料的霍尔效应霍尔效应是一种磁电效应,由AHHall (1855T938)于1879年在研究金属的导电机理时发现。
后来发现半导体、导电液等也有这种作用。
这种影响对金属来说并不显着,但对半导体来说却非常显着。
利用这种效应制成的各种霍尔元件广泛应用于工业自动化技术、检测技术和信息处理等领域。
霍尔效应是研究半导体材料特性的基本方法。
通过霍尔效应实验,可以测量半导体材料的霍尔系数,从而判断样品的导电类型,计算载流子浓度、载流子迁移率等重要参数。
【预览思考题】1、霍尔效应是如何产生的?2、霍尔元件的材料如何选择?[实验目的]1、了解霍尔效应的实验原理及霍尔元件相关参数的含义和作用;2.使用“对称测量法”消除副作用的影响,绘制样本总和曲线图;%-八和匕/一〃曲线;3.测定样品的导电类型、载流子浓度和迁移率。
【实验仪器】Th-h霍尔效应实验仪器。
【实验原理】Fig. 1 schematic diagram of hall effect experiment principle: a) carrier is ele1,霍尔效应霍尔效应本质上是磁场中洛伦兹力引起的运动带电粒子的偏转。
当带电粒子(电子或空穴)被限制在固体材料中时,这种偏转导致正负电荷在垂直电流和磁场方向上的积累,从而形成一个额外的横向电场,即霍尔电场。
对于图1所示的半导体样品,如果沿X方向施加电流,沿Z方向施加磁场,则样品中的载流子将受到洛伦兹力的影响。
E(H)o如图1展示的半导体样品,若沿八B,则样品中的载流子将受洛伦兹力的作用F B = qv×B (1)在Y 方向,即在样品A 和A/电极两侧积累了相同数量的不同符号的电荷,从而产生霍尔电场。
电场的方向取决于样品的导电类型。
对于N 型(即载流子为电子)样品(图la ),_霍尔电 场与Y 方向相反,而P 型(即载流子为空穴)样品沿Y 方向(图lb )o 有以下后(“)几 种类型。
