调压室顶拱机械涨壳式预应力中空注浆锚杆施工技术蒲进（中国水利水电第五工程局有限公司）摘要本文介绍了锦屏二级水电站调压室顶拱机械涨壳式预应力中空注浆锚杆施工全过程，包含扭力扳手的率定，机械涨壳式中空预应力锚杆的生产试验和施工。

该中空预应力锚杆可为开挖后的围岩尽早提供主动支护力，提高围岩的稳定性，围岩快速自稳效果明显，保证了施工安全。

关键词锦屏二级水电站调压室机械涨壳式预应力中空注浆锚杆施工技术1 工程概况锦屏二级水电站位于四川省凉山彝族自治州木里、盐源、冕宁三县交界处的雅砻江干流锦屏大河弯上，是雅砻江干流上的重要梯级电站。

锦屏二级水电站利用雅砻江下游河段150km长大河弯的天然落差，截弯取直，获得额定水头288m。

电站总装机容量4800MW，单机容量600MW。

锦屏二级水电站4条引水隧洞末端各设有一座上游调压室。

调压室由原来招标文件的阻抗式加扩大上室型式改变为了差动式结构，调压室顶部也由原来的穹形改变为城门型，闸门井兼作升管，为“一洞一室两机”布置型式。

每座调压室主要由阻抗孔、调压室竖井、事故闸门布置有关的闸墩、闸门检修和启闭平台、闸门后通气孔、调压室底部分岔段等组成。

锦屏二级水电站调压室顶拱为渐变的城门型。

调压室顶拱全长49.50m，调压室顶拱高程1711.50m，底板高程1696.25m，高15.25m，宽22.532～30m。

工程区岩性为微风化T2y5-2花斑状大理岩，断层不发育，裂隙较发育。

调压室围岩较完整，局部较破碎，以Ⅱ、Ⅲ类围岩为主，部分为Ⅳ类。

调压室上覆岩体厚度为123～166m，地下水埋藏较深，在调压室底中下部，虽岩溶总体育微弱，但由于T2y5-2属强富水地层，岩溶裂隙水发育，施工中会遭遇股状涌水、线状流水及渗滴水。

2 调压室支护形式概述调压室顶拱支护参数：顶拱采用φ28，T=120ｋN，L=6m和φ32，T=120ｋN，L=8m两种机械涨壳式预应力中空注浆锚杆交错布置，间排距1.5m，挂φ8，＠15cm×15cm钢筋网，喷C25混凝土、δ=15cm；边墙和端墙采用φ28，L=6m和φ32，L=9m普通砂浆锚杆交错布置，间排距1.5m，挂φ8，＠15cm×15cm钢筋网，喷C25混凝土、δ=15cm。

杭州图强工程材料有限公司企业标准Q/HTJ001.3-2005涨壳式中空注浆锚杆2005年2月1日发布2005年2月1日实施杭州图强工程材料有限公司发布目录1.范围 (3)2.引用标准 (3)3.术语、结构与型式、产品表示方法、型号编制规则 (3)3.1.术语 (3)3.2 结构与型式 (4)3.3 表示方法（定义） (5)3.4 型号编制方法 (5)4 涨壳式中空注浆锚杆的系列产品型号、技术规格和力学性能 (6)4.1 涨壳式中空注浆锚杆系列产品型号、锚杆体型号、规格和性能 (6)4.2配件型号规格 (7)5.普通中空注浆锚杆体及配件技术要求 (8)5.0 一般规定 (8)5.1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (8)5.2 涨壳锚固头 (8)6试验方法 (9)6．1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (9)6．2 涨壳锚固件 (9)7. 检验规则 (9)7.1一般规定 (9)7.2 出厂检验 (9)7.3交货检验 (9)7.4型式试验 (9)8．标志、标签、包装 (9)8.1标志 (9)8.2标签 (9)8.3包装 (10)附件EX型涨壳（胀壳）锚固件极限拉力试验规程 (11)一．试验目的和适应范围 (11)二．试验方法 (11)三. 试验设备 (13)四．试验步骤： (13)五．试验合格规定 (13)杭州图强工程材料有限公司企业标准涨壳式中空注浆锚杆Q/HTJ001.3-20051.范围本标准规定了涨壳式中空注浆注浆锚杆的要求、试验方法、检验规则、包装、标志、运输、储存。

本标准适用于用金属材料制作的涨壳式中空注浆锚杆。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 222—84 钢的化学分析用式样取样法及成品化学成分允许偏差GB 223.1—81 钢铁及合金化学分析方法GB/T 223.71—1997 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T 223.74—1997 钢铁及合金化学分析方法非化合碳含量的测定GB /T228—2002 金属材料室温拉伸试验方法GB/T 699—1999 优质碳素结构钢GB11352—89 一般工程用铸造碳钢GB 669—88 优质碳素结构钢技术条件GB 711—88 优质碳素结构钢热轧厚钢板和宽钢带GB/T 8162—1999 结构用无缝钢管GB 11115—89 低密度聚乙烯树脂GB 11116—89 高密度聚乙烯树脂Q/HTJ001.1-2005 中空注浆锚杆3.术语、结构与型式、产品表示方法、型号编制规则3.1.术语3.1.1涨壳式中空注浆锚杆，见图1所示。

杭州图强工程材料有限公司企业标准Q/HTJ001.3-2005涨壳式中空注浆锚杆2005年2月1日发布2005年2月1日实施杭州图强工程材料有限公司发布目录1.范围 (3)2.引用标准 (3)3.术语、结构与型式、产品表示方法、型号编制规则 (3)3.1.术语 (3)3.2 结构与型式 (4)3.3 表示方法（定义） (5)3.4 型号编制方法 (5)4 涨壳式中空注浆锚杆的系列产品型号、技术规格和力学性能 (6)4.1 涨壳式中空注浆锚杆系列产品型号、锚杆体型号、规格和性能 (6)4.2配件型号规格 (7)5.普通中空注浆锚杆体及配件技术要求 (8)5.0 一般规定 (8)5.1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (8)5.2 涨壳锚固头 (8)6试验方法 (9)6．1中空锚杆体、联接套、螺母、垫板、止浆塞、塑料排气管 (9)6．2 涨壳锚固件 (9)7. 检验规则 (9)7.1一般规定 (9)7.2 出厂检验 (9)7.3交货检验 (9)7.4型式试验 (9)8．标志、标签、包装 (9)8.1标志 (9)8.2标签 (9)8.3包装 (10)附件EX型涨壳（胀壳）锚固件极限拉力试验规程 (11)一．试验目的和适应范围 (11)二．试验方法 (11)三. 试验设备 (13)四．试验步骤： (13)五．试验合格规定 (13)杭州图强工程材料有限公司企业标准涨壳式中空注浆锚杆Q/HTJ001.3-20051.范围本标准规定了涨壳式中空注浆注浆锚杆的要求、试验方法、检验规则、包装、标志、运输、储存。

本标准适用于用金属材料制作的涨壳式中空注浆锚杆。

2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

本标准出版时所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

GB 222—84 钢的化学分析用式样取样法及成品化学成分允许偏差GB 223.1—81 钢铁及合金化学分析方法GB/T 223.71—1997 钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T 223.74—1997 钢铁及合金化学分析方法非化合碳含量的测定GB /T228—2002 金属材料室温拉伸试验方法GB/T 699—1999 优质碳素结构钢GB11352—89 一般工程用铸造碳钢GB 669—88 优质碳素结构钢技术条件GB 711—88 优质碳素结构钢热轧厚钢板和宽钢带GB/T 8162—1999 结构用无缝钢管GB 11115—89 低密度聚乙烯树脂GB 11116—89 高密度聚乙烯树脂Q/HTJ001.1-2005 中空注浆锚杆3.术语、结构与型式、产品表示方法、型号编制规则3.1.术语3.1.1涨壳式中空注浆锚杆，见图1所示。

Q/HSX中空注浆锚杆淮北四兴工贸有限责任公司机电修配分公司发布前言为了规范我公司中空注浆锚杆的性能、质量要求，参照有关标准，特制定本标准。

本标准由淮北四兴工贸有限责任公司提出。

本标准起草单位：淮北四兴工贸有限责任公司。

本标准主要起草人：刘兰勇、陈贵平、潘逸、蒋文建、李雷、安文哲。

本标准由淮北四兴工贸有限责任公司负责解释。

本标准于2009年6月10日首次发布。

中空注浆锚杆1、范围本标准规定了中空注浆锚杆的技术要求、试验方法、检验规则、标志、包装、运输及贮存。

本标准适用于无缝钢管经机械加工生产的用于桥隧工程、边坡防护、煤矿巷道等锚固工程所使用的中空注浆锚杆及其附件。

2、规范性引用文件下列文建所包含的条文通过在本标准中引用而成为本标准的条义，凡是注日期的引用文件，其随后所有修改单（不包括勘误内容）和修订版均不适用于本标准。

然而，鼓励根据本标准达成协议的各方研究是否采用这些文件的最新标准。

凡是不注日期的引用文件，其最新版本适用于本标准。

MT 146.1-2002 树脂锚杆锚固剂MT 146.2-2002 树脂锚杆金属杆体及其附件CECS22：2005 《岩土锚杆（索）技术规程》GB/T 228－2002 金属材料室温拉伸试验方法GB/T 8162－2008 结构用无缝钢管GB/T 17395－2008 无缝钢管尺寸、外形、重量及允许偏差GB/T 6170－2000 I型六角螺母A和B级GB/T 3098.2－2000 紧固件机械性能螺母粗牙螺纹GB/T 2102－2006 钢管的验收、包装、标志和质量证明书GB/T 10111－2008 利用随机数骰子进行随机抽样的方法GB/T15239－1994 孤立批计数抽样检验程序及抽样表GB/T2829－2002 周期检验计数抽样程序及表（适用于对过程稳定性的检验）MT 558.2-2005 煤矿井下用塑料管材第2部分：聚氯乙烯管材MT 113-1995煤矿井下用聚合物制品阻燃性抗静电性通用试验方法和判定规则3、定义本标准采用以下定义：中空注浆锚杆杆体由无缝钢管冷轧制成，是一种将钻进、注浆、锚固功能合而为一的锚杆。

中空注浆锚杆一、GM系列自进式中空注浆锚杆1.GM自进式锚杆的结构在各类地下工程中普遍存在着软弱围岩、断层破碎带、高地应力大变形等复杂地质条件，给岩锚施工带来了极大的困难，特别是在坍孔严重需要特长锚杆的情况下，普通的锚杆无能为力。

GM自进式锚杆将钻孔、注浆及锚固等功能一体化，在隧道超前支护，径向支护及各类边坡处理，高地应力大变形等病害的整治工程中均能很好地改良围岩，达到理想的支护效果。

1)球形螺母：能将围岩应力集中传递到垫板上。

2)拱形垫板：能承受更大的围岩应力。

3)止浆塞：使注浆保持一定压力以充分填充围岩空隙。

(未示)4)锚杆体：全长国际标准波形连接螺纹，便于安装钻头、联结套、紧固螺母：并能任意切割和连接加长。

5)锚杆联结套：使锚杆能边钻进边加长至设计的深度。

6)钻头：具较强穿透力，使锚杆能穿过各类岩石。

2.特点与世界上所有自进类型锚杆一样，G¨自进式锚杆采用良好的厚壁无缝钢管材料、完美快捷的表面螺纹成形工艺以及做工精良的配件，真正实现了自进式锚杆钻孔、注浆、锚固等功能的统一。

1)锚杆前有穿透力强的钻头，在一般凿岩石机械的作用下，可以轻易穿透各类岩石。

2)锚杆具有连续的国际标准波形螺纹，可以作为钻杆配合钻头完成钻孑L成锚孑L。

3)作为钻杆的锚杆体无需拔出，其中空可作为注浆通道，从里至外进行注浆。

4)高效能的止浆塞使注浆能保持较强的注浆压力，充分地充填空隙，固定破碎岩体，高强度的垫板、螺母可以将深层围岩应力均匀地传递到周壁围岩上，达到围岩与锚杆互为支护的目的。

5)采用机械切削工艺加工的高强度联结套，使自进式锚杆具有边钻进边加长的特性，使其可适用于较狭小的施工空间，实现了特长锚杆加固围岩的设计思想。

6)由于该锚杆三位一体的功能使得它在各类围岩条件下施工时，不需套管护壁、预注浆等特殊手法也能形成锚孑L并保证锚固与注浆效果。

3.技术参数注：1)螺纹方向：可根据施工需要改变；2)标准长度；可以根据现场要求确定尺寸；型号GM25 GM32 GM38 GM51 直径/壁厚25/5.5 32/7.00 38/7.00 51/8.0抗拉强度600 600 600 600 重量 2.5 3.6 4.9 7.8齿高 1.5螺距12.7螺纹方向左旋标准长度 2.0 3.0 3.5 4.0 4.5长度误差±2.5%最大钻进深度12米以上4.施工工艺GH自进式锚杆，采用左旋国际标准波形螺纹联结，施工极其简便、快捷。

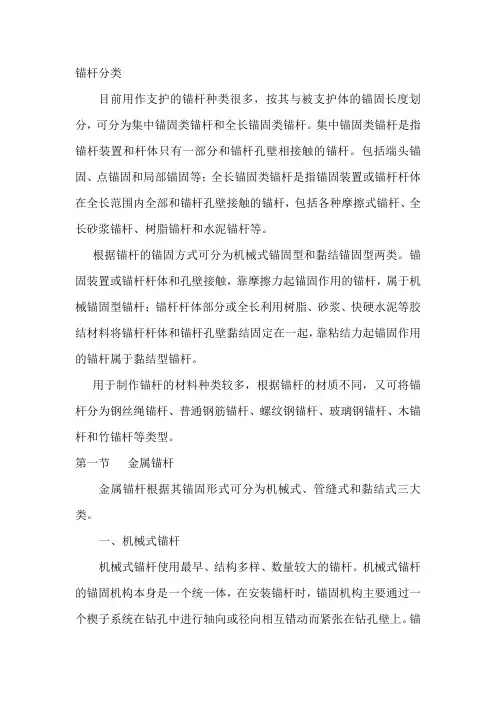

锚杆分类目前用作支护的锚杆种类很多，按其与被支护体的锚固长度划分，可分为集中锚固类锚杆和全长锚固类锚杆。

集中锚固类锚杆是指锚杆装置和杆体只有一部分和锚杆孔壁相接触的锚杆。

包括端头锚固、点锚固和局部锚固等；全长锚固类锚杆是指锚固装置或锚杆杆体在全长范围内全部和锚杆孔壁接触的锚杆，包括各种摩擦式锚杆、全长砂浆锚杆、树脂锚杆和水泥锚杆等。

根据锚杆的锚固方式可分为机械式锚固型和黏结锚固型两类。

锚固装置或锚杆杆体和孔壁接触，靠摩擦力起锚固作用的锚杆，属于机械锚固型锚杆；锚杆杆体部分或全长利用树脂、砂浆、快硬水泥等胶结材料将锚杆杆体和锚杆孔壁黏结固定在一起，靠粘结力起锚固作用的锚杆属于黏结型锚杆。

用于制作锚杆的材料种类较多，根据锚杆的材质不同，又可将锚杆分为钢丝绳锚杆、普通钢筋锚杆、螺纹钢锚杆、玻璃钢锚杆、木锚杆和竹锚杆等类型。

第一节金属锚杆金属锚杆根据其锚固形式可分为机械式、管缝式和黏结式三大类。

一、机械式锚杆机械式锚杆使用最早、结构多样、数量较大的锚杆。

机械式锚杆的锚固机构本身是一个统一体，在安装锚杆时，锚固机构主要通过一个楔子系统在钻孔中进行轴向或径向相互错动而紧张在钻孔壁上。

锚固机构通过摩擦连接将锚固力多数传递给岩层。

机械式锚杆在安装时，多数产生预紧力。

有时，甚至锚固机构必须直接依靠预紧力来固定。

机械式锚杆的优点有：安装迅速，可即时达到承载力，可二次张紧，某些结构的锚杆还可以回收。

其缺点是：钻孔中的锚固段较短，在高应力区容易导致岩层破坏和锚固剂松动，锚固力一般偏低，只能适用于中等稳定以上的岩层条件。

机械式锚杆又可分为楔缝式锚杆、倒楔式锚杆和账壳式锚杆。

1.楔缝式锚杆楔缝式锚杆主要由杆体、楔子、垫板和螺母等组成，如1-1所示。

杆体直径包括18mm、20mm、22mm、25mm等规格，长度1200—1800mm；楔缝长150—250mm，宽2—3mm;楔子长130—150mm，宽18—25mm，上厚22—25mm，下厚3mm。

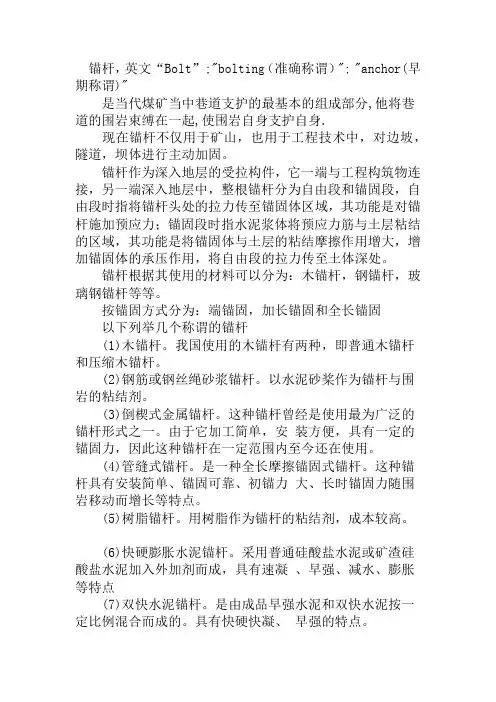

锚杆，英文“Bolt”;"bolting（准确称谓）"; "anchor(早期称谓)"是当代煤矿当中巷道支护的最基本的组成部分,他将巷道的围岩束缚在一起,使围岩自身支护自身.现在锚杆不仅用于矿山，也用于工程技术中，对边坡，隧道，坝体进行主动加固。

锚杆作为深入地层的受拉构件，它一端与工程构筑物连接，另一端深入地层中，整根锚杆分为自由段和锚固段，自由段时指将锚杆头处的拉力传至锚固体区域，其功能是对锚杆施加预应力；锚固段时指水泥浆体将预应力筋与土层粘结的区域，其功能是将锚固体与土层的粘结摩擦作用增大，增加锚固体的承压作用，将自由段的拉力传至土体深处。

锚杆根据其使用的材料可以分为：木锚杆，钢锚杆，玻璃钢锚杆等等。

按锚固方式分为：端锚固，加长锚固和全长锚固以下列举几个称谓的锚杆(1)木锚杆。

我国使用的木锚杆有两种，即普通木锚杆和压缩木锚杆。

(2)钢筋或钢丝绳砂浆锚杆。

以水泥砂桨作为锚杆与围岩的粘结剂。

(3)倒楔式金属锚杆。

这种锚杆曾经是使用最为广泛的锚杆形式之一。

由于它加工简单，安装方便，具有一定的锚固力，因此这种锚杆在一定范围内至今还在使用。

(4)管缝式锚杆。

是一种全长摩擦锚固式锚杆。

这种锚杆具有安装简单、锚固可靠、初锚力大、长时锚固力随围岩移动而增长等特点。

(5)树脂锚杆。

用树脂作为锚杆的粘结剂，成本较高。

(6)快硬膨胀水泥锚杆。

采用普通硅酸盐水泥或矿渣硅酸盐水泥加入外加剂而成，具有速凝、早强、减水、膨胀等特点(7)双快水泥锚杆。

是由成品早强水泥和双快水泥按一定比例混合而成的。

具有快硬快凝、早强的特点。

一、管缝式锚杆工作原理和特点管缝式锚杆是一种全长锚固，主动加固围岩的新型锚杆，它立体部分是一根纵向开缝的高强度钢管，当安装于比管径稍小的钻孔时，可立即在全长范围内对孔壁施加径向压力和阻止围岩下滑的摩擦力，加上锚杆托盘托板的承托力，从而使围岩处于三向受力状态。

在爆破振动围岩锚移等情况下，后期锚固力有明显增大，当围岩发生显著位移时，锚杆并不失去其支护抗力，它比涨壳式锚杆有更好的特性。

中空注浆锚杆简介前言钢绞线、钢丝、钢筋等锚固材料（以下简称非中空注浆锚杆锚固材料）在世界建筑史上已立下汗马功劳，至今仍在使用。

70年代国际上出现自钻式中空锚杆（自进式中空注浆锚杆），由于它克服了非自进式锚固材料许多弱点,它的锚固优质、施工高速，受到锚固专家和工程技术人员的赏识，在国内也得到了逐步推广。

由于进口锚杆价贵工程成本高等因素，应用范围受到制约。

我国工程技术人员通过长期钻研, 终于突破技术难关自行设计制造了自进式中空注浆锚杆机床，开始生产我国自已的自进式中空注浆锚杆，从此结束了从国外进口此类机器生产或进口此类锚杆的历史。

同时，还生产中空注浆涨壳锚杆、中空注浆锚杆、打入式中空注浆锚杆等四种类型，形成了中空注浆锚杆系列产品。

现正寻求合作伙伴，共同开发中空注浆锚杆系列产品应用范围和施工技术。

中空注浆系列锚杆的特点。

1、自进式中空注浆锚杆具有钻孔、锚杆安装、注浆、锚固四位一体功能，自进式中空注浆锚杆打入地层后不再收回，钻杆即为锚杆体，并使用等截面的中空锚杆取代钢筋（钢绞线），从而可确保锚杆体的强度。

该产品是理想的预应力和非预应力型锚固材料，具有施工方便、高效、可靠等持点，是其它锚固材料无法比似的。

该锚杆可保证在各种复条地层中的锚固，特别适用于风化岩层、回填层、砂砾层和圆卵石、泥砂夹石等难以成孔的地层。

在隧道超前支护系统及高地应力，大变形巷道的变型控制等工程中效果极佳，因其施工方便，对抢修、抢速工程是首选的锚固材料。

2、自进式中空注浆锚杆避勉了在坍孔、卡钻情况下无法插入锚固材料和注浆管的难题，而且自进式中空注浆锚杆在钻孔过程中有间隔器跟进，使钻杆始终处于钻孔中央，确保浆液包裹锚杆达到规定标准。

具有成孔率高，施工效率高的特点。

非自进式锚固材料（锚筋或锚索和注浆管）必须在成孔后插入钻孔,同时要插入注浆管，在插入过程中难以保证锚固材料处于钻孔中央位置. 难以保证砂浆均匀地包裹锚固材料，锚固质量难以得到保证。

长锚杆施工工艺结合工程实际,考虑便于施工、低成本等,确保锚杆施作质量,充分发挥其作用,以保证施工安全,确定锚杆施作的三种方案;三种方案的锚杆眼成孔均相同,采用液压凿岩台车成孔,成孔深度6m,位置及方向按设计要求;三种方案的区别在于其杆体及锚固工艺等不同;一、端锚注浆方案端锚注浆是在锚杆孔成孔后,在锚杆底端部采用化学药包将锚杆进行锚固后,再放入注浆管及排气管,封堵锚杆端头,再进行有压注浆;其特点是端部化学药包内含两种密封的化学浆液,施工时利用外力将密封层破坏后两种浆液反生化学反应,迅速将锚杆预锚固,可以对锚杆体系施加一定的预应力;其锚杆示意图如图所示：1、施工方法A、准备：凿岩台车就位,并接好供电、供水管线;B、测量布眼：根据锚杆设计间距及围岩层理、节理分布实际情况,用油漆标出眼位;布眼时对层理及节理发育部位,需加密布设;C、钻孔：用二臂液压钻孔台车钻孔,钻孔时钻杆垂于岩面或层理面;D、清孔及检查：用高压风吹净孔中石屑及细小石块,利于浆液与岩壁充分接触,并检查孔深;E、锚杆加工：锚杆采用Ⅱ级Φ25螺纹钢,按设计尺寸下料,将外露端头20cm范围内攻丝,其丝口深度和成型后直径与锚杆端头垫板匹配;F、放入化学药包：用略小于孔径的PVC管将化学药包轻顶送入锚杆孔底部,采取分节送入,然后抽出PVC管;再放入牛皮纸团作止浆塞;G、锚杆插入：将锚杆插入,用锤子轻击将锚杆插至孔底,再旋转杆体,将化学药包内两种浆液间隔层破坏,使化学浆液迅速反应将锚杆端部锚固;浆液凝固约需时间3分钟,其间需人工扶稳锚杆;H、上垫板及螺母：端锚完毕,再插入φ6排气管及φ10注浆管,再上密封垫板,锚固板及M20螺母,并施加少量的预加力旋紧,以利于岩体稳定;I、注浆：采用BW250灰浆泵注浆,注浆压力0.1～0.3Mpa;浆液材料为1：1.5水泥砂浆,砂浆采用现场砂浆拌合机拌合,拌合时间不少于3分钟;注浆时匀速注入,直至排气管浆液均匀流出时,则注浆饱满;2、注意事项A、钻孔,钻孔应垂直于岩石节理面,锚杆轴线应与岩体主结构面或滑移面成较大角度相交;不得生搬硬套采用径向锚杆,并应视现场情况适当调整;B、化学药包在放入堵塞时,要确保堵塞严实,以免化学浆液溢出端锚段而造成锚固不实;C、化学药包在锚固时间内,必须保持锚杆稳固,不得晃动、转动,以确保锚固质量;D、上垫板时,如孔口不平,应采用砂浆抹平处理;E、锚杆在未锚固前,其自重大,应防止锚杆滑落伤人;3、工艺流程框图二、药包锚固方案药包锚固是在锚杆孔成孔后,用经充分湿润后的锚固药包代替注浆而直接进行锚固;锚固药包是干燥的粉状水泥砂浆和粉状速凝剂混合物用特殊透水纸包裹成长条状,使其经水浸泡充分湿润后直接进行锚固;其特点是使用方便,工艺简单,施工速度快,但不能施加一定的预应力,且保证锚杆位于锚孔中央困难;其锚杆示意图如图所示：1、施工方法A、准备：凿岩台车就位,并接好供电、供水管线;B、测量布眼：根据锚杆设计间距及围岩层理、节理分布实际情况,用油漆标出眼位;布眼时对层理及节理发育部位,需加密布设;C、钻孔：用二臂液压钻孔台车钻孔,钻孔时钻杆垂直于岩面或层理面;D、清孔及检查：用φ18弯头钢管通入高压风吹净孔中石屑及细小石块,利于浆液与岩壁充分接触,并检查孔深;E、锚杆加工：采用Φ25II级螺纹钢,按设计尺寸下料;F、药包湿润：将药包浸泡于洁净的水中,浸泡时间约为10～15分钟具体时间按使用说明书,使药包充分湿润但又不能凝固,其外观判断为手用轻捏柔软均匀;G、药包塞入：采用孔径略大于药包的PVC管将药包顶送入底部后,然后抽出PVC管,每节药包按此方法送入,直至送入数量满足要求;药包装入数量需计算确定,因本工程锚杆为6米长全段锚固,以砂浆体积和钢筋体积之和为整个锚孔体积;H、锚杆插入：采用锤击或风动凿岩机将锚杆强制塞入锚孔中;2、工艺流程框图3、注意事项A、钻孔,钻孔应垂直于岩石节理面,锚杆轴线应与岩体主结构面或滑移面成较大角度相交;不得生搬硬套采用径向锚杆,并应视现场情况适当调整;B、锚固药包使用前必须检查锚固药包是否硬化失效;C、锚固剂浸泡时间需严格控制,并经实验确定,既不能使药包湿润完全,造成水泥砂浆未完全水化,也不能浸泡时间过长,造成锚固剂在锚杆插入前已凝固;D、为使锚杆固定于锚孔中央,而使锚固剂均匀包裹于锚杆周围,可在锚固剂放入前安设限位器;E、锚杆在未锚固前,其自重大,防止锚杆滑落伤人;F、砂浆未达到锚固强度前应严禁悬挂重物;三、高强中空注浆锚杆方案XLM高强中空注浆锚杆是集锚杆和注浆管一体的锚杆,采用植入式施作,锚杆注浆加固快,锚杆为中空结构,外部为螺纹结构,方便于注浆及浆液凝固后水泥砂浆与锚杆充分握裹;其特点锚杆植入锚孔迅速,端部锚头可迅速作用将锚杆固定于孔中心,杆体螺纹结构可方便于止浆塞安装及施加预应力;其锚杆示意图如图所示：1、施工方法A、准备：凿岩台车就位,并接好供电、供水管线;B、测量布眼：根据锚杆设计间距及围岩层理、节理分布实际情况,用油漆标出眼位;布眼时对层理及节理发育部位,需加密布设;C、钻孔：用二臂液压钻孔台车钻孔,钻孔时钻杆垂于岩面或层理面;D、清孔及检查：用φ18弯头钢管通入高压风吹净孔中石屑及细小石块,利于浆液与岩壁充分接触,并检查孔深;E、锚杆插入：将安装好锚头的XLM高强中空注浆锚杆杆插入锚孔,杆体向左旋转,锚头随即胀开,待锚杆被锚住为止;F、安装止浆塞、垫板、螺母：在锚杆尾部安装止浆塞、垫板、螺母;G、注浆：注浆采有BW250灰浆泵注浆,注浆压力0.1～0.3Mpa;浆液材料为1：1.5水泥砂浆,砂浆采用现场砂浆拌合机拌合,拌合时间不少于3分钟;注浆时匀速注入,若需高压注浆,只需待压力表上指针升至设计压力时即可;2、注意事项A、钻孔,钻孔应垂直于岩石节理面,锚杆轴线应与岩体主结构面或滑移面成较大角度相交;不得生搬硬套采用径向锚杆,并应视现场情况适当调整;B、锚杆插入胀开时,要确保锚头充分涨开,锚杆被紧固,防止锚杆滑落伤人;C、注浆应缓慢匀速注入,以减少浆液中气泡的产生以及发生冲孔现象;3。

中空注浆锚杆简介前言钢绞线、钢丝、钢筋等锚固材料（以下简称非中空注浆锚杆锚固材料）在世界建筑史上已立下汗马功劳，至今仍在使用。

70年代国际上出现自钻式中空锚杆（自进式中空注浆锚杆），由于它克服了非自进式锚固材料许多弱点,它的锚固优质、施工高速，受到锚固专家和工程技术人员的赏识，在国内也得到了逐步推广。

由于进口锚杆价贵工程成本高等因素，应用范围受到制约。

我国工程技术人员通过长期钻研, 终于突破技术难关自行设计制造了自进式中空注浆锚杆机床，开始生产我国自已的自进式中空注浆锚杆，从此结束了从国外进口此类机器生产或进口此类锚杆的历史。

同时，还生产中空注浆涨壳锚杆、中空注浆锚杆、打入式中空注浆锚杆等四种类型，形成了中空注浆锚杆系列产品。

现正寻求合作伙伴，共同开发中空注浆锚杆系列产品应用范围和施工技术。

中空注浆系列锚杆的特点。

1、自进式中空注浆锚杆具有钻孔、锚杆安装、注浆、锚固四位一体功能，自进式中空注浆锚杆打入地层后不再收回，钻杆即为锚杆体，并使用等截面的中空锚杆取代钢筋（钢绞线），从而可确保锚杆体的强度。

该产品是理想的预应力和非预应力型锚固材料，具有施工方便、高效、可靠等持点，是其它锚固材料无法比似的。

该锚杆可保证在各种复条地层中的锚固，特别适用于风化岩层、回填层、砂砾层和圆卵石、泥砂夹石等难以成孔的地层。

在隧道超前支护系统及高地应力，大变形巷道的变型控制等工程中效果极佳，因其施工方便，对抢修、抢速工程是首选的锚固材料。

2、自进式中空注浆锚杆避勉了在坍孔、卡钻情况下无法插入锚固材料和注浆管的难题，而且自进式中空注浆锚杆在钻孔过程中有间隔器跟进，使钻杆始终处于钻孔中央，确保浆液包裹锚杆达到规定标准。

具有成孔率高，施工效率高的特点。

非自进式锚固材料（锚筋或锚索和注浆管）必须在成孔后插入钻孔,同时要插入注浆管，在插入过程中难以保证锚固材料处于钻孔中央位置. 难以保证砂浆均匀地包裹锚固材料，锚固质量难以得到保证。

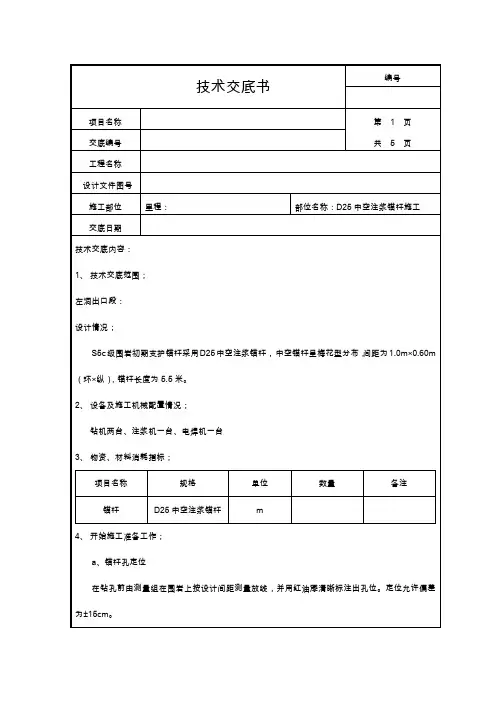

中空注浆锚杆----a7d97fa2-7155-11ec-bbb4-7cb59b590d7d中空注浆锚杆总成结构1.空心灌浆锚头：锚头上的倒钩可将锚定位在钻孔中，空心灌浆锚，并确保杆体居中。

2、中空注浆锚杆锚杆体：总成中最重要的构建，在锚固和支护中起主要作用。

3.止浆塞：在灌浆过程中保持灌浆压力，以完全填充围岩间隙。

4、垫板：承受更大的围岩应力。

5.螺母：将围岩应力集中在底板上。

中空注浆锚杆主要技术性能参数LH系列高强轻质空心灌浆锚杆技术性能如下。

如果用户有特殊要求，我公司可以重新设计以满足：规格lh25lh27lh28lh32lh38定制其他规格外径（毫米）￠ 25￠ 27￠ 28￠ 32￠ 38抗拉力（kn）f≥180f≥200f≥200f≥220f≥350齿高（mm）：1.5±0.1螺距（mm）12.7±0.1螺纹方向为左手方向标准长度2.03.03.54.04.5（可根据需要定制）空心灌浆锚杆的抗拉强度和长度可根据客户的设计要求制作1、用钻机按设计孔径和深度钻孔并清理空内碎石。

2.将锚头与杆体一端连接，插入钻孔，并将倒钩挂在孔底锚头上。

3、安装止浆塞、垫板、螺母。

并旋紧螺母。

4.快速灌浆接头与锚杆尾端连接，灌浆接头另一端与灌浆机连接。

开动注浆机注浆，待注浆饱满且压力达到设计值时关机。

中空注浆锚杆,注浆压力可根据设计参数和注浆机性能确定，灰沙比参考值为：1：0—1：1，水灰比参考值为0.45—0.5：空心注浆锚杆的应用范围：1.径向加固：中空锚杆代替传统砂浆锚杆用于径向加固，中空注浆锚杆,可以彻底解决传统砂浆锚杆施工工艺过程中注浆不饱满，无法实现压力注浆等诸多缺陷，确保工程质量。

2.边坡加固：采用空心锚杆加固不稳定边坡，不仅工艺简单，成本低，而且施工方便快捷，效果显著。

3.基坑支护：建筑物的基坑加固采用中空锚杆，不但工艺简单，而且可实现压力注浆，改良基坑围岩条件。

结构：中空锚杆由中空全螺纹杆体、锚头、止浆塞、垫板、螺母等组成，它的每一个部件都是为了最大限度地保证注浆时充填饱满、密实，砂浆可以在高达数十公斤（具体参数以设计为准）在压力作用下渗透进围岩裂，中空注浆锚杆并且可以方便地安装垫板、螺母。

自钻式中空注浆锚杆
该产品由中空锚杆体，合金钻头，连接套，止浆塞，垫板，螺母组成。

自钻式注浆锚杆是一种锚杆钻进，注浆合而为一的锚杆。

具有可靠，高效，施工方便的特点。

适应于不同的现场施工情况，工程地质条件的使用要求具有与之适应的比较完善的配套系统，可保证在各种不同的复杂的地层中的锚固效果。

自钻式注浆钻进锚杆强调以施工紧贴于岩石表面的柔性支护系统来更好的发挥围岩自身强度，抑制围岩变形，回复围岩应力平衡状态。

产品应用范围：
主要应用于破碎岩层，松散土层，风化岩层，泥沙夹石层等难以成孔的复杂地层。

在隧道超前支护，径向支护以及各类边坡处理工程中能很好地支护改良围岩，达到理想的支护效果。

施工注意事项：
1.安装前应检查锚杆及钻头水孔是否通畅。

2.钻进过程中若遇到卡钻，踏孔应回退锚杆少许，钻机应少冲击，多回转，反复扫孔，然后慢慢给进，直到钻到预定孔深。

3.锚杆孔应尽量打直。

4.锚杆注浆宜采用纯水泥浆或1:1的砂浆，用砂浆时砂子的粒径不应不于1.0mm，水灰比例应控制在0.4-0.5。

5 .注浆材料应从锚杆体中孔灌入，当锚孔口返浆，或注浆泵压力达到设计值，表明锚孔已注满。

6.锚杆体注浆后，注浆材料未达到设计强度前应避免敲击，震动和悬挂重物，当注浆强度达到5.0MPa，方可拧紧螺母施加应力。

锚杆规格及技术参数
备注：
1.自进(钻）式中空锚杆力学性能可按用户技术要求生存。

2.锚杆钻孔大小应根据实际地层地质条件确实。
