采煤机电控原理与【精选】

浅谈采煤机电控部分的应用和原理本采煤机采用机载交流变频调速技术，通过改变牵引电动机的供电频率与电压，实现牵引无级调速，并可根据截割电动机载荷，自动调节牵引速度，从而实现截割电动机恒功率作业。

具有电动机过热、过电流保护。

同时，采煤机还采用了非常先进的控制技术和多种保护措施，工作安全可靠。

标签：采煤机；电动机；应用1 电控部分的特点（1）体积小功能强大。

为适应薄煤层电牵引采煤机结构上的需要，采用1140V变频器，从而节省了大量的空间。

主控器的核心器件为PLC，显示器采用POD显示器使得采煤机的控制功能高度集成，可达到与工控机类型主控器的所有功能，而体积则大幅减小，结构更加简化。

（2）较高的可靠性保证。

遥控器与红外操作站可独立操作采煤机，使得采煤机运行的可靠性大大提高。

（3）参数设置的灵活性。

通过红外键盘及POD屏幕两种设置方式的操作，可方便地对采煤机运行及保护的参数进行设置，在线修改、永久记忆。

（4）全方位生动的界面显示及多角度的故障判断信息。

电控系统可对采煤机运行中十几个参数以及有关保护和运行参数的设置界面进行显示。

屏幕上还可观察到各有关软件继电器及硬件继电器的运行状态及主控器内各部件间通信的状态，并备有故障显示功能。

（5）提高了采煤机操作的自动化程度。

采煤机在运行过程中，可以随机键盘操作也可以离机遥控操作，从而增加了采煤操作的灵活性，另外，采煤机的自动调高记忆功能更是缓解了司机人员操作的紧张程度。

2 系统组成及功能2.1 主回路主回路由隔离开关QS、截割电机M1、M2、M3、M4和油泵电机M5、变频控制器BP、牵引电机M6、M7等组成，工作电压为1140V，上述设备是完成采煤机的供电、截割、调高及牵引调速等工作的执行环节。

2.2 控制回路控制回路由控制变压器B、旋转开关SA1、SA2、SA3、SA4、遥控发射机YF、瓦斯断电仪C、红外操作站HC、红外接收板HJ、显示屏XP、工作闸电磁阀线圈DQ1、左调高电磁阀线圈DQ2、DQ3、右调高电磁阀线圈DQ4、DQ5、左摇臂倾角传感器A1、右摇臂倾角传感器A2、机身位置传感器X及主控器ZK 等组成。

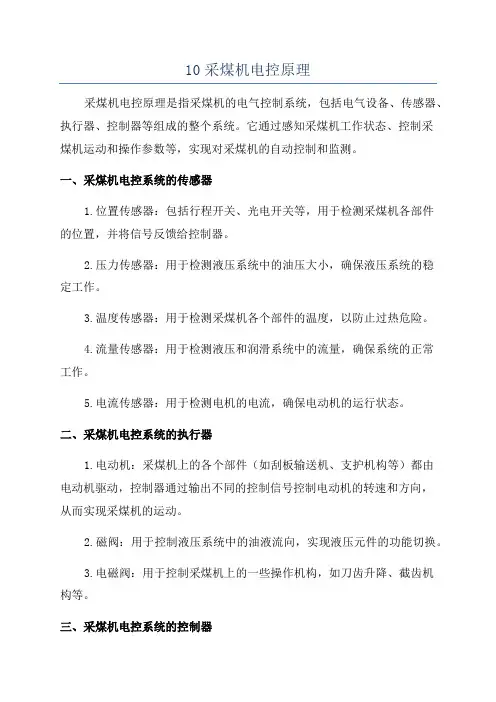

10采煤机电控原理采煤机电控原理是指采煤机的电气控制系统，包括电气设备、传感器、执行器、控制器等组成的整个系统。

它通过感知采煤机工作状态、控制采煤机运动和操作参数等，实现对采煤机的自动控制和监测。

一、采煤机电控系统的传感器1.位置传感器：包括行程开关、光电开关等，用于检测采煤机各部件的位置，并将信号反馈给控制器。

2.压力传感器：用于检测液压系统中的油压大小，确保液压系统的稳定工作。

3.温度传感器：用于检测采煤机各个部件的温度，以防止过热危险。

4.流量传感器：用于检测液压和润滑系统中的流量，确保系统的正常工作。

5.电流传感器：用于检测电机的电流，确保电动机的运行状态。

二、采煤机电控系统的执行器1.电动机：采煤机上的各个部件（如刮板输送机、支护机构等）都由电动机驱动，控制器通过输出不同的控制信号控制电动机的转速和方向，从而实现采煤机的运动。

2.磁阀：用于控制液压系统中的油液流向，实现液压元件的功能切换。

3.电磁阀：用于控制采煤机上的一些操作机构，如刀齿升降、截齿机构等。

三、采煤机电控系统的控制器控制器是采煤机电控系统的核心部分，根据用户的要求制定相应的工作程序，并将程序中的逻辑关系转化为相应的控制信号发送给执行器，从而实现采煤机的自动控制。

控制器通常包括以下几个方面的功能：1.信号采集：采集来自传感器的信号，包括位置、压力、温度、流量等。

2.信号处理：对采集到的信号进行处理、判别和计算，生成相应的控制信号。

3.控制算法：根据用户设定的工作程序，将控制信号进行逻辑判断和运算，生成最终的输出信号。

4.通信接口：控制器通常需要与上位机或其他设备进行通信，传输数据并接收控制指令。

5.故障诊断：控制器具备故障自诊断的功能，可以实时监测系统的工作状态，并给出相应的故障警报。

采煤机电控系统通过感知、控制和监测采煤机的工作状态和参数，可以实现采煤机的自动化控制和智能化管理，提高采煤机的工作效率和安全性。

同时，采煤机电控系统还可以通过数据采集和故障诊断，及时发现和解决问题，保证采煤机的正常运行。

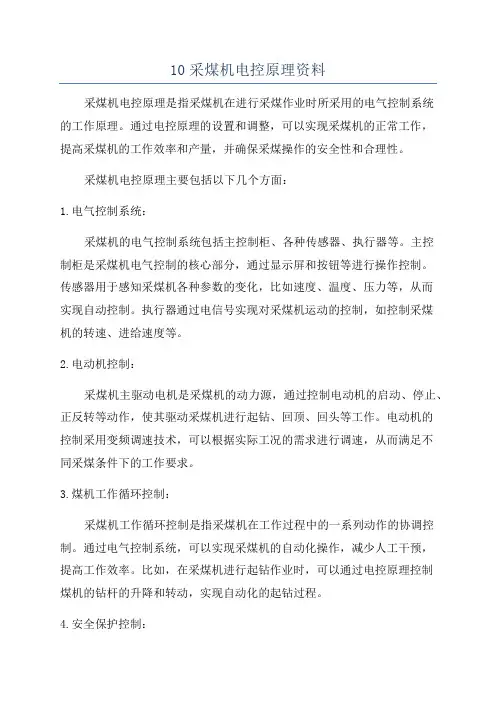

10采煤机电控原理资料采煤机电控原理是指采煤机在进行采煤作业时所采用的电气控制系统的工作原理。

通过电控原理的设置和调整，可以实现采煤机的正常工作，提高采煤机的工作效率和产量，并确保采煤操作的安全性和合理性。

采煤机电控原理主要包括以下几个方面：1.电气控制系统：采煤机的电气控制系统包括主控制柜、各种传感器、执行器等。

主控制柜是采煤机电气控制的核心部分，通过显示屏和按钮等进行操作控制。

传感器用于感知采煤机各种参数的变化，比如速度、温度、压力等，从而实现自动控制。

执行器通过电信号实现对采煤机运动的控制，如控制采煤机的转速、进给速度等。

2.电动机控制：采煤机主驱动电机是采煤机的动力源，通过控制电动机的启动、停止、正反转等动作，使其驱动采煤机进行起钻、回顶、回头等工作。

电动机的控制采用变频调速技术，可以根据实际工况的需求进行调速，从而满足不同采煤条件下的工作要求。

3.煤机工作循环控制：采煤机工作循环控制是指采煤机在工作过程中的一系列动作的协调控制。

通过电气控制系统，可以实现采煤机的自动化操作，减少人工干预，提高工作效率。

比如，在采煤机进行起钻作业时，可以通过电控原理控制煤机的钻杆的升降和转动，实现自动化的起钻过程。

4.安全保护控制：采煤机的安全保护控制是电控原理中非常重要的一环。

通过设置各种传感器和保护装置，可以实现对采煤机各种危险因素的感知和报警，比如温度过高、电流过载、电压不稳等。

当发生安全隐患时，电气控制系统会自动切断电源，停止采煤机的工作，确保操作人员的安全。

5.故障诊断与维护：电气控制系统中的故障诊断和维护也是采煤机电控原理的重要内容。

通过设置故障诊断装置，可以实时监测采煤机的运行状态，并对异常情况进行报警和记录。

同时，为了确保采煤机的长期稳定运行，还需要定期进行维护和保养，包括清洁设备、检查电气连接和控制装置等，及时发现故障并进行处理。

电牵引采煤机(电气)部分原理电牵引采煤机是一种用于煤矿井下开采的设备，其驱动系统主要包括电机、变速器、传动轴等组成部分。

在电气部分，它的原理主要包括电机驱动和电子控制。

电机驱动电机驱动是电牵引采煤机的核心部分，它控制整个设备的动力输出。

电牵引采煤机通常使用交流感应电动机，具有高效、可靠、灵活等优点。

电机的工作原理是利用交变电流在定子内产生旋转磁场，然后通过感应效应在转子中产生旋转运动。

定子线圈通常由三相线圈组成，分别为R、S、T相，它们在一定的时间间隔内依次通电，使得磁场在定子内依次转动，从而推动转子运动。

电牵引采煤机电机的输出功率通常在150~400千瓦之间，它需要驱动大扭矩的采煤机装置，在运行时必须保持较高的效率，否则会导致能源浪费和设备损坏。

电子控制电子控制是电牵引采煤机的智能化部分，它可以根据采煤机的实际工作情况，对电动机的转速、扭矩、功率等参数进行精确的控制和调整，从而最大程度地提高采煤效率和设备稳定性。

电子控制系统包括控制器、变频器、传感器等多个部件。

其中，控制器是整个系统的大脑，它通过检测传感器的信号，计算出电机的运行状态和控制信号，以实现对电机输出的精确控制。

变频器则是控制电机转速和扭矩的关键部件，它通过调整交流电源的频率和电压，实现对电动机的转速和输出扭矩的精确控制。

传感器主要用于采集设备运行状态的数据，如转速、温度、振动等信息，从而提供给控制器进行分析和处理。

传感器类型比较多，应根据设备实际情况进行选择和配置。

电子控制技术的快速发展和应用，使得电牵引采煤机的运行效率和安全性得到了进一步提高。

同时，它也使得设备的运维更加方便和可靠，为煤矿井下生产提供了更多选择和保障。

结论电牵引采煤机的电气部分原理涵盖了电机驱动和电子控制两个方面。

电机驱动是设备的核心部分，主要负责提供动力输出；而电子控制则是整个系统的智能化部分，可实现对电机转速、扭矩、功率等参数的精确控制和调整。

二者相辅相成，共同构成了电牵引采煤机的整体运行机制。

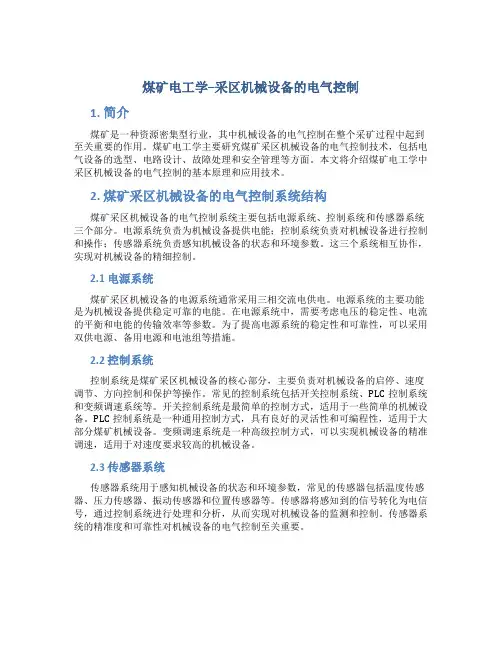

煤矿电工学–采区机械设备的电气控制1. 简介煤矿是一种资源密集型行业，其中机械设备的电气控制在整个采矿过程中起到至关重要的作用。

煤矿电工学主要研究煤矿采区机械设备的电气控制技术，包括电气设备的选型、电路设计、故障处理和安全管理等方面。

本文将介绍煤矿电工学中采区机械设备的电气控制的基本原理和应用技术。

2. 煤矿采区机械设备的电气控制系统结构煤矿采区机械设备的电气控制系统主要包括电源系统、控制系统和传感器系统三个部分。

电源系统负责为机械设备提供电能；控制系统负责对机械设备进行控制和操作；传感器系统负责感知机械设备的状态和环境参数。

这三个系统相互协作，实现对机械设备的精细控制。

2.1 电源系统煤矿采区机械设备的电源系统通常采用三相交流电供电。

电源系统的主要功能是为机械设备提供稳定可靠的电能。

在电源系统中，需要考虑电压的稳定性、电流的平衡和电能的传输效率等参数。

为了提高电源系统的稳定性和可靠性，可以采用双供电源、备用电源和电池组等措施。

2.2 控制系统控制系统是煤矿采区机械设备的核心部分，主要负责对机械设备的启停、速度调节、方向控制和保护等操作。

常见的控制系统包括开关控制系统、PLC控制系统和变频调速系统等。

开关控制系统是最简单的控制方式，适用于一些简单的机械设备。

PLC控制系统是一种通用控制方式，具有良好的灵活性和可编程性，适用于大部分煤矿机械设备。

变频调速系统是一种高级控制方式，可以实现机械设备的精准调速，适用于对速度要求较高的机械设备。

2.3 传感器系统传感器系统用于感知机械设备的状态和环境参数，常见的传感器包括温度传感器、压力传感器、振动传感器和位置传感器等。

传感器将感知到的信号转化为电信号，通过控制系统进行处理和分析，从而实现对机械设备的监测和控制。

传感器系统的精准度和可靠性对机械设备的电气控制至关重要。

3. 电气控制技术的应用3.1 启停控制煤矿采区机械设备的启停控制是最基本的控制功能。

通过合理的电气控制设计，可以实现对机械设备的远程启停控制，提高工作效率和安全性。

采煤机电控系统讲解采煤机电控系统，就像是采煤机的大脑和神经系统，掌控着采煤机的一举一动。

采煤机在煤矿里可是个大家伙，它要是没个好的电控系统，那就像人没了脑子，只能干瞪眼，啥活儿都干不了。

这电控系统啊，可不是个简单的东西。

它里面的电路就像城市里密密麻麻的道路，电流就像在道路上行驶的汽车，从电源这个大“停车场”出发，沿着各种“道路”，到达采煤机的各个部件。

比如说，电动机就像采煤机的心脏，电控系统就得把电流准确无误地送到电动机那儿，就像心脏需要血液供应一样，电动机需要合适的电流才能正常运转。

要是电流送错了地方，或者送得太多太少，那电动机可就闹脾气了，采煤机也就没法好好工作了。

再看看那些控制按钮和传感器，它们就像是采煤机的眼睛和耳朵。

控制按钮就像人的手指，人通过手指来传达指令，采煤机就通过这些按钮来接受我们的操作指令。

而传感器呢，那可是相当灵敏，它能察觉到采煤机周围的各种情况。

比如说，它能感觉到采煤机是不是挖到硬石头了，就像人走路的时候脚碰到障碍物能感觉到一样。

一旦传感器发现了异常，就会马上通知电控系统，电控系统就像个指挥官，迅速做出反应，调整采煤机的动作，避免采煤机受到损坏。

电控系统里还有个很重要的部分，就是控制器。

这控制器啊，就像是一个超级聪明的管家。

它能根据各种输入的信息，比如传感器传来的信号，还有操作人员按按钮的指令，来安排采煤机的工作流程。

如果把采煤机比作一个乐队，那控制器就是乐队的指挥，各个部件就像乐队的乐手，指挥得好，乐队演奏出来的就是美妙的音乐，也就是采煤机能够高效、安全地采煤；指挥得不好，那就乱套了。

在实际的采煤工作中，电控系统的稳定性那是相当重要的。

就好比我们盖房子，地基要是不稳，房子早晚会塌。

电控系统要是不稳定，采煤机在井下工作的时候就容易出故障。

一旦出故障，那可就麻烦了，就像火车在半路上抛锚一样，整个采煤工作都得停下来。

而且井下的环境又很恶劣，潮湿、黑暗，还有可能有瓦斯等危险气体，这就对电控系统的可靠性提出了更高的要求。

煤矿的电气控制原理
煤矿的电气控制原理包括以下几个方面：
1. 电气系统的结构：煤矿电气系统一般包括变压器、配电柜、电力开关设备、电缆等组成。

根据矿山的规模和需要，可以设计成不同的结构和布置方式。

2. 电气设备的选择：根据矿区的工作条件和要求，选择适合的电气设备，如变压器、开关设备、电缆等。

同时要考虑设备的品质和可靠性，以确保正常运行和安全生产。

3. 电气设备的控制方式：煤矿电气设备一般采用自动化控制方式，通过PLC、DCS等控制系统进行控制和监控。

根据矿区的需求，可以采用不同的控制模式，如手动控制、自动控制、远程控制等。

4. 电气系统的保护措施：为了确保电气设备和人员的安全，煤矿电气系统需要配备相应的保护设备，如过载保护器、短路保护器、接地保护器等。

这些保护设备可以快速断开电源，避免事故的发生。

5. 电气系统的监控和维护：为了保证电气系统的正常运行，需要对电气设备进行定期监控和维护。

可以采用远程监控系统，实时检测设备的运行状态，并及时处理故障和异常情况。

同时，还需要定期进行设备的检修和维护，保持设备的良好状态。

煤矿的电气控制原理主要是为了保证矿山的电气系统能够稳定运行、安全可靠，并且满足矿区的生产需求。

通过合理的设计和维护，可以有效降低事故的发生率，提高生产效率和工作安全性。

10采煤机电控原理采煤机是煤矿生产中常用的机械装备，用于煤矿井下的煤炭开采工作。

采煤机的电控系统是其重要的组成部分，对采煤机的运行和效率起着至关重要的作用。

本文将详细介绍采煤机电控原理，包括其组成、工作原理和应用。

一、采煤机电控系统的组成采煤机电控系统主要由控制器、传感器、执行机构等部分组成。

其中，控制器是整个电控系统的核心，负责接收传感器反馈的信号并控制执行机构的运动。

传感器用于监测采煤机的各项参数，如采煤机的位置、速度、负荷等。

执行机构则是根据控制器的指令对采煤机进行动作控制，如提升、降低、转向等。

二、采煤机电控系统的工作原理1.传感器采集数据并传输至控制器：在采煤机运行过程中，传感器会不断地监测采煤机的各项参数，并将采集到的数据传输至控制器。

2.控制器分析数据并下达指令：控制器接收到传感器传来的数据后，会根据预设的控制算法进行数据分析，确定采煤机当前的工作状态，并做出相应的控制指令。

3.执行机构执行指令：控制器根据分析得出的指令，通过电气或液压系统将指令传达给执行机构，执行机构根据控制器的指令进行相应的动作控制，如提升、降低、转向等。

4.循环反馈闭合控制：整个过程形成一个循环反馈闭合控制系统，通过不断地采集数据、分析数据、下达指令和执行动作，控制器能够实现对采煤机的精确控制，确保其稳定、高效地完成煤炭开采任务。

三、采煤机电控系统的应用1.提高煤矿生产效率：采煤机电控系统能够对采煤机的工作状态进行智能监测和控制，有效地提高了煤炭开采的效率和质量，减少了人工操作的误差和风险。

2.提升煤矿安全水平：采煤机电控系统能够实时监测和反馈采煤机的工作状态，及时发现和处理可能存在的安全隐患，提高了煤矿生产的安全水平，保障了人员和设备的安全。

3.减少能源消耗：采煤机电控系统能够根据实时监测的数据对采煤机的工作负荷和能耗进行有效控制，降低了煤矿生产过程中的能源消耗，节约了能源资源，降低了生产成本。

四、总结采煤机电控系统作为采煤机的重要组成部分，在煤矿生产中发挥着不可替代的作用。

采煤机及其主要系统工作原理介绍煤炭是重要的能源，在我国能源结构中占有重要地位，而煤炭的开采离不开一种重要的机械——采煤机。

今天，小编主要对采煤机及其几个主要系统的工作原理进行简单介绍，帮助大家了解这一机械。

一、采煤机的工作原理:该机靠4个滑靴骑在工作面刮板输送机上工作，靠煤壁侧的两个滑靴支撑在输送机的铲煤板上，靠采空侧的两个滑靴支撑在输送机的槽帮上，并起导向作用，使采煤机不致脱离销轨。

牵引传动部的13齿链轮与安装在中部槽上的销排相啮合，为采煤机行走提供动力。

截割部安装在主机架两端，由摇臂和截割滚筒组成，摇臂将动力传递给截割滚筒，驱动滚筒旋转，实现采煤机的落煤和装煤。

电气控制系统采用工业可编程控制器，监测系统采用工控计算机，传动系统采用自回馈制动变频器，显示系统采用6英寸真彩液晶屏，操作系统采用遥控器。

二、采煤机液压系统的工作原理：液压系统由吸液过滤器、透气阀、齿轮泵、压力安全阀、压差过滤器、压力表、双移动控制块、调高油缸前后腔下落制动闸阀门、调高油缸前后腔逆止阀、第二级安全压力阀等元件组成。

双移动控制块由两套相同结构的先导阀、主阀组成即B1、B2。

在设计上，B1控制调高油缸,B2控制反转挡煤板。

在该采煤机微信caimeiji-1煤机上没有挡煤板，因此，控制挡煤板的阀组，可作为调高控制系统的备用。

启动7.5KW泵电动机，齿轮泵在泵电动机的驱动下吸油，液压油经100μm过滤器过滤后到达齿轮泵，在齿轮泵的作用下，压力油采煤机微博昵称网库_采煤机交易网到达压差过滤器。

经压差过滤器17μm滤芯过滤后，到达双移动控制块的P口。

到达P口的液压油分成三路，分别到达两个手液控三位四通主阀的进液口、循环油压力安全阀的进液口和35bar减压阀的进液口。

到达35bar减压阀的液压油又分别到达两先导阀的P口，在P口到35bar减压阀的油路上有一1.2mm的截流堵。

在牵引采煤机不调高的情况下，液压油经15bar循环油压力安全阀到达T口，从T口流回油箱。
