巧用示波器观测短路

⽰波器探头使⽤经验
⽰波器探头是硬件⼯程师使⽤得⽐较多的仪器。

下⾯是本⼈使⽤⽰波器探头的使⽤经验，供⼤家参考。

⼀、单根探头的使⽤
1、如果是测量⽰波器⾃带测试信号，探头测量的时候可以不⽤接地。

如果是其他仪器输出的信号，探头测量的时候⿊夹⼦要接地。

2、探头测量的⿊夹⼦本质上是接了⽰波器的地线，探头的⿊夹⼦可以接外电路的任意电位。

⼆、双根探头的使⽤
1、双根从同⼀⽰波器接的探头，他们测量外电路的时候，⿊夹⼦必须接在同⼀电位点，否则会短路，理由是他们在同⼀⽰波器中是共电位点的。

2、现在的数字⽰波器可以把两个探头测量信号进⾏数学运算。

但⿊夹⼦必须接同⼀电位点。

示波器的正确使用方法
示波器是一种常用的电子测量仪器，用于观察电信号波形的变化。

然而，如果不正确使用示波器，可能会导致误读或损坏仪器。

以下是示波器的正确使用方法：
1.选择合适的探头。

不同的探头适用于不同的频率和信号类型。

应该根据所测量的信号类型和频率来选择合适的探头。

2.调整示波器的时间基准。

示波器的时间基准决定了信号在屏幕上的显示速度。

应该根据信号的频率和波形来选择合适的时间基准。

3.调整示波器的垂直增益。

垂直增益决定了信号在屏幕上的纵向显示大小。

应该根据信号的幅值来选择合适的垂直增益。

4.调整示波器的触发电平。

触发电平决定了示波器何时开始显示信号。

应该根据信号的波形来选择合适的触发电平。

5.调整示波器的扫描模式。

扫描模式决定了信号在屏幕上的显示方式。

应该根据信号的波形和需要观察的细节来选择合适的扫描模式。

6.避免电路短路。

使用示波器时，应该确保电路中没有短路情况。

否则，示波器可能会受到损坏。

7.保持示波器清洁。

示波器的屏幕应该经常清洁，以确保信号显示的清晰度。

同时，应该保持示波器的工作环境清洁，避免灰尘和湿气对仪器的影响。

通过正确使用示波器，可以准确地观察电信号波形的变化，从而更好地进行电子测量和维修工作。

- 1 -。

开关电源维修从入门到精通– 306 –以上简要分析了波形经过几种类型元器件和电路后的变化过程，具体到开关电源，由于电路复杂，信号多样，波形的变化过程远非以上介绍的这些，要正确分析波形的变化过程，需要读者具备一定的模拟电路基础知识，夯实理论基本功。

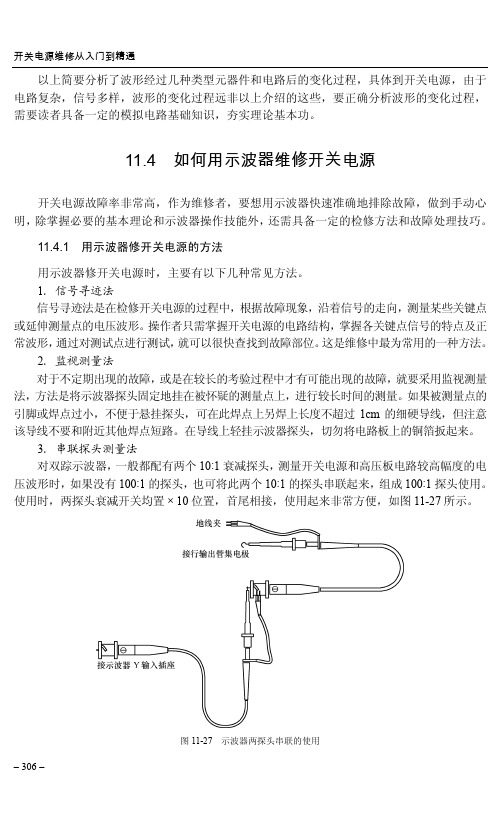

11.4 如何用示波器维修开关电源开关电源故障率非常高，作为维修者，要想用示波器快速准确地排除故障，做到手动心明，除掌握必要的基本理论和示波器操作技能外，还需具备一定的检修方法和故障处理技巧。

11.4.1 用示波器修开关电源的方法用示波器修开关电源时，主要有以下几种常见方法。

1．信号寻迹法信号寻迹法是在检修开关电源的过程中，根据故障现象，沿着信号的走向，测量某些关键点或延伸测量点的电压波形。

操作者只需掌握开关电源的电路结构，掌握各关键点信号的特点及正常波形，通过对测试点进行测试，就可以很快查找到故障部位。

这是维修中最为常用的一种方法。

2．监视测量法对于不定期出现的故障，或是在较长的考验过程中才有可能出现的故障，就要采用监视测量法，方法是将示波器探头固定地挂在被怀疑的测量点上，进行较长时间的测量。

如果被测量点的引脚或焊点过小，不便于悬挂探头，可在此焊点上另焊上长度不超过1cm 的细硬导线，但注意该导线不要和附近其他焊点短路。

在导线上轻挂示波器探头，切勿将电路板上的铜箔扳起来。

3．串联探头测量法对双踪示波器，一般都配有两个10:1衰减探头，测量开关电源和高压板电路较高幅度的电压波形时，如果没有100:1的探头，也可将此两个10:1的探头串联起来，组成100:1探头使用。

使用时，两探头衰减开关均置 × 10位置，首尾相接，使用起来非常方便，如图11-27所示。

图11-27 示波器两探头串联的使用第11章 如何用示波器修开关电源– 307 – 11.4.2 用示波器检修开关电源的技巧1．认识常见波形在维修中，我们会遇到各种各样的波形，但归纳起来，主要有以下几种。

使用示波器进行市电测量在我们使用（示波器）的过程中，市电测量是很多朋友都会遇到的一个测试项目，但很多朋友在测量中就产生了一些疑问…….1.示波器能测市电吗？2.示波器如何测量市电？3.怎么测量才安全呢？示波器在合理的操作下是能够测量市电的市电就是我们所说的工频交流电（（AC））我国使用的是220V，50Hz的标准。

标配的探头一般是无源探头，会有1X和10X两个档位，在不同的档位下，他们可允许测试的电压等级不同，比如下面这个：1X: 150V （RMS）CAT II10X: 300V RMS CAT II在10X档位下允许测试最大的电压有效值为300V，这个是满足我们测量需求的，可以用这个档位来测试市电220（Vr）ms.市电线路由火线、零线和地线组成火线（L）：也被称之为相线，一般为红、黄、绿色，为由发电站或变电站提供，电压220V，人体接触会发生危险；零线（N）：为火线提供回路，一般为黑、蓝色，在发电站或变电站端接地；由于是远端接地，所以在居民楼用户端电位不一定为零，可能带弱电，对比于火线较为安全；地线（E）：零电势参考点，一般为黄绿双色线，在居民楼用户端接大地，零电压，绝对安全。

一般的示波器都是不带隔离的，外壳、通道外金属还有探头地线都是直接与市电地线相连接，在测试中非常容易犯的一个错误就是直接把示波器探头的（信号）线接火线，地线接零线，或者反过来，这是绝对不允许的。

因为火线与地线短路或者是零线和地线短路，非常的危险。

地线会短路，那我把示波器的地线去掉不就行了? 这种做法也不可取，因为这样会导致测量时示波器外壳，和探头地线可能带有220V 电压，有触电危险，千万不要这样尝试！那么我到底该怎么测量呢？1.我们可以使用示波器先测火线-地线，再测零线-地线，由他们之间的差值，得出市电电压，也就是我们常说的A-B法。

2.另一个又安全又快速的方法，那就是使用（高压）差分探头。

高压差分探头因为两个输入端都不存在接地的问题，两路输入信号的差分运算在探头前端（放大器）完成，传输到示波器通道的信号是已差分后的电压，示波器无需去掉三线插头的接地端即可实现安全的浮地测量。

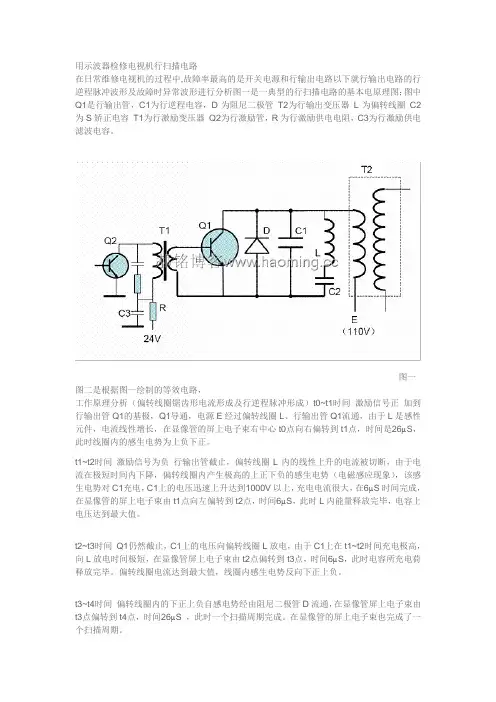

用示波器检修电视机行扫描电路在日常维修电视机的过程中,故障率最高的是开关电源和行输出电路以下就行输出电路的行逆程脉冲波形及故障时异常波形进行分析图一是一典型的行扫描电路的基本电原理图；图中Q1是行输出管，C1为行逆程电容，D为阻尼二极管T2为行输出变压器L为偏转线圈C2为S矫正电容T1为行激励变压器Q2为行激励管，R为行激励供电电阻，C3为行激励供电滤波电容。

图一图二是根据图一绘制的等效电路，工作原理分析（偏转线圈锯齿形电流形成及行逆程脉冲形成）t0~t1时间激励信号正加到行输出管Q1的基极，Q1导通，电源E经过偏转线圈L、行输出管Q1流通，由于L是感性元件，电流线性增长，在显像管的屏上电子束右中心t0点向右偏转到t1点，时间是26µS，此时线圈内的感生电势为上负下正。

t1~t2时间激励信号为负行输出管截止，偏转线圈L内的线性上升的电流被切断，由于电流在极短时间内下降，偏转线圈内产生极高的上正下负的感生电势（电磁感应现象），该感生电势对C1充电，C1上的电压迅速上升达到1000V以上，充电电流很大，在6µS时间完成，在显像管的屏上电子束由t1点向左偏转到t2点，时间6µS，此时L内能量释放完毕，电容上电压达到最大值。

t2~t3时间Q1仍然截止，C1上的电压向偏转线圈L放电，由于C1上在t1~t2时间充电极高，向L放电时间极短，在显像管屏上电子束由t2点偏转到t3点，时间6µS，此时电容所充电荷释放完毕。

偏转线圈电流达到最大值，线圈内感生电势反向下正上负。

t3~t4时间偏转线圈内的下正上负自感电势经由阻尼二极管D流通，在显像管屏上电子束由t3点偏转到t4点，时间26µS ，此时一个扫描周期完成。

在显像管的屏上电子束也完成了一个扫描周期。

以上的过程中首先由行输出管导通向偏转线圈提供能量，再由偏转线圈内部的能量向逆程电容充电，偏转线圈的能量释放完毕，反过来再由电容向偏转线圈释放能量，最后偏转线圈上的感生电势反向符合阻尼二极管的导通方向，由阻尼二极管导通能量释放完毕，完成一个行扫描周期，在逆程电容上的电压的波形即反映了这四个过程是否完美的完成，根据波形的形状、时间、幅度情况即可判断行输出级的工作正常与否。

使用示波器进行信号测量技巧在电子领域中，信号测量是一项非常重要的工作。

准确地测量信号的频率、幅度和相位，可以帮助我们分析电路的工作情况，进而改进设计和解决问题。

而在信号测量中，示波器是一种不可或缺的仪器。

本文将探讨几种使用示波器进行信号测量的技巧和注意事项，帮助读者更好地应用示波器。

1. 选择适当的示波器设置在开始信号测量之前，我们需要选择适合的示波器设置。

首先，选择合适的时间基准和垂直灵敏度，以便在示波器屏幕上显示出待测信号的合适波形。

时间基准决定了示波器屏幕上每个小方格所代表的时间，而垂直灵敏度则决定了每个小方格所代表的电压。

其次，调整触发设置。

示波器的触发设置可以帮助我们稳定地观测待测信号。

触发电平可以设置在待测信号的特定水平上，当信号达到触发电平时，示波器才会触发并显示波形。

触发沿也可以设置为上升沿或下降沿，以满足实际测量需求。

2. 正确连接信号源和示波器在进行信号测量之前，我们需要正确地连接信号源和示波器。

通常情况下，信号源的输出端口会连接到示波器的输入端口。

确保连接良好，避免因接触不良或短路等问题导致测量结果不准确。

如果测量的是高频信号，注意信号源和示波器之间的传输线需要具备相应的带宽能力，以确保传输信号时没有过多的损耗和畸变。

合理选择适用于高频测量的传输线材料和长度，同时避免干扰信号的干扰源。

3. 了解采样频率和带宽的关系示波器的采样频率和带宽是影响信号测量的关键参数。

采样频率是指示波器在一秒钟内对信号进行采样的次数，而带宽则是指示波器可以接收和显示的频率范围。

在选择示波器时，需要根据待测信号的频率范围和特性来确定采样频率和带宽。

通常情况下，采样频率应为待测信号频率的两倍以上，以确保准确重建信号波形。

而带宽则应包含待测信号的最高频率成分，以避免信号被截断而无法完整显示。

4. 注意示波器的内部噪声和失真在进行信号测量时，示波器的内部噪声和失真也会对测量结果产生一定的影响。

示波器的内部噪声是由示波器自身电路和元件的热噪声引起的，它会与待测信号叠加在一起，影响信号的准确测量。

如何用示波器安全测量市电？为什么我用示波器测量市电总是跳闸呢？为什么我测市电会把示波器烧了呢？示波器的地线与市电的零线、地线还有大地之间到底有怎样的关系呢？对于如何用示波器对市电进行安全地在ZDS2022示波器推广的过程中，经常有一线的工程师来与我们交流在市电测量上的一些疑惑，大致是以下几个问题：1、为什么我用示波器测量市电总是跳闸呢？2、为什么我测市电会把示波器烧了呢？3、示波器的地线与市电的零线、地线还有大地之间到底有怎样的关系呢？认知市电了解市电的供电线路及原理，有助于安全用电，安全测量！本文画了几个图，看懂了就会测量市电！火线、零线和地线我国的市电（居民用电）规格为交流220V@50Hz，供电线路由火线、零线和地线组成，它们的关系如图1所示。

火线（L）：也称相线，由发电站或变电站提供，电压220V，人体接触会有危险；零线（N）：为火线提供回路，在发电站或变电站端接地；由于是远端接地，因此在居民楼用户端电位不一定为零，可能带弱电，但相对安全；地线（E）：零电势参考点，在居民楼用户端接大地，零电压，绝对安全。

图1 火线、零线和地线的关系使用示波器测量市电测量量程确认在进行市电测量时，应确认探头和示波器的电压量程是否满足测量需求。

如广州致远电子的ZDS2022示波器，标配的探头在×10档位下具备CAT II 300Vrms安全等级；垂直档位最大为10V/格，垂直方向有8格，即最大电压测量范围为80V峰峰值，配合探头×10档，测量最大电压峰峰值为800V，可以测量220V市电。

故为了达到测量范围，应使用探头×10档位，并且垂直档位打到10V/div。

错误的测量方法普通的示波器没有隔离，外壳金属端与探头的负端（地）均与地线相连，如图2所示，当用示波器直接对零线和火线测量时，就会间接地把零线或火线对地线短路（等效于图中红色虚线），非常危险。

因此，示波器是不能直接测量市电的。

使用示波器进行电路实验的关键步骤示波器是一种用来观测电子信号的仪器，广泛应用于电子工程领域。

它可以显示电压随时间变化的图像，帮助工程师、技术人员进行信号分析、故障诊断等工作。

为了确保正确、高效地使用示波器进行电路实验，下面将介绍使用示波器的关键步骤。

步骤一：准备工作在进行实验之前，我们需要做一些准备工作。

首先，确保示波器的正常工作状态，检查示波器的电源是否正常连接，以及示波器的各项功能是否完好。

其次，确保实验电路的安全性，检查电路中是否存在问题，如短路、开路等。

步骤二：连接电路将要测量的电路与示波器连接起来。

首先，将示波器的探头连接到电路中要测量的信号点上，确保连接牢固、稳定。

如果电路中存在多个信号点，可以分别连接多个探头进行测量。

需要注意的是，示波器探头的地线应连接到电路的地点。

步骤三：示波器参数设置在进行实验之前，我们需要根据实验需求设置示波器的参数。

首先，选择合适的时间基准，即设置示波器的时间刻度。

时间刻度决定了示波器屏幕上显示的电压波形的时间长度，根据信号频率的不同选择合适的时间刻度，确保波形能够完整显示在屏幕上。

其次，设置示波器的垂直刻度，即设置示波器的电压范围。

根据实验电路的信号幅值范围，选择合适的电压范围，确保测量的电压波形能够在垂直方向上完整显示。

步骤四：观察波形在示波器参数设置完成后，我们可以开始观察电路信号的波形了。

打开示波器的电源开关，开始测量。

示波器屏幕上将显示出电路信号的波形，我们可以通过观察波形的形状、频率、幅值等参数来分析电路的工作情况。

如果需要记录波形或进行进一步的分析，可以使用示波器上的储存功能，将波形保存下来或进行其他操作。

步骤五：数据分析通过观察波形，我们可以初步判断电路的工作情况。

但为了更准确地分析电路，我们可能需要进行一些数据分析。

示波器通常提供了一些测量功能，如测量频率、峰值、峰峰值等参数。

我们可以利用这些功能对信号进行进一步分析，获取更详细的数据。

步骤六：结果记录在完成数据分析后，我们可以将结果记录下来。

使用示波器是进行电信号测量和分析的常用工具，以下是一些使用示波器时的注意事项：
选择合适的示波器：根据测量需求选择合适的示波器型号和规格，考虑带宽、采样率、存储深度等参数以满足测量要求。

掌握示波器操作：熟悉示波器的基本操作，包括控制面板的功能和按钮的用途。

阅读示波器的用户手册以了解具体操作方法和功能。

确保正确的测量连接：正确连接被测电路和示波器，注意接地线和探头的正确连接。

避免短路、接地干扰和测量失真。

设置合适的测量参数：根据被测信号的特性，设置适当的测量参数，包括垂直灵敏度、水平时间基准、触发模式等，以获得清晰的波形显示和准确的测量结果。

注意信号幅值和频率范围：确保被测信号的幅值和频率范围在示波器的可测量范围内，避免超出示波器的工作限制。

使用合适的探头：选择合适的探头进行测量，不同探头适用于不同的信号类型和频率范围。

注意探头的校准和补偿。

注意示波器的地线引导：示波器的地线是测量电路的参考，正确连接地线以确保准确的测量结果和信号完整性。

防止电击和触电：使用示波器时要遵守安全操作规程，避免触摸高电压部分或未绝缘的电路。

确保示波器和测量设备的电源安全。

正确存储和分析数据：根据需要将测量数据存储到示波器或外部存储介质中，使用示波器提供的分析工具进行数据处理和波形分析。

定期校准和维护：定期进行示波器的校准和维护，确保示波器的准确性和性能。

遵循示波器制造商的维护建议和注意事项。

遵循以上注意事项可以保证示波器的安全使用和准确测量，同时注意个人安全和仪器保护。

示波器用法示波器是一种常用的电子测试仪器，用于观察和测量电信号的波形。

它是电子工程师和技术人员在电路设计、故障排除和信号分析中必备的工具之一。

本文将介绍示波器的基本原理、使用方法和注意事项。

一、示波器的基本原理示波器的基本原理是利用电子束在荧光屏上的扫描来显示电信号的波形。

当电信号进入示波器后，经过放大和处理后，被送入电子枪中。

电子枪会发射出高速电子束，经过磁偏转系统的控制，在荧光屏上形成波形图案。

用户可以通过调节示波器的各种参数，如水平和垂直灵敏度、触发电平等，来获得所需的波形显示。

二、示波器的使用方法1. 连接电路：首先，将待测电路与示波器相连。

通常，示波器有两个输入通道，可以同时显示两个信号的波形。

将待测信号通过探头接入示波器的输入通道中。

需要注意的是，示波器的输入阻抗要与待测电路的输出阻抗匹配，以保证测量结果的准确性。

2. 调节示波器参数：在连接好电路后，需要调节示波器的各种参数，以便正确显示波形。

首先，调节水平灵敏度，使波形在屏幕上水平居中。

然后，调节垂直灵敏度，使波形在屏幕上垂直居中，并适当放大或缩小波形。

最后，设置触发电平和触发方式，以确保波形在屏幕上稳定显示。

3. 观察和分析波形：当示波器调节完成后，可以观察和分析电信号的波形。

示波器通常具有多种显示模式，如时间域显示和频谱分析等。

在观察波形时，可以测量波形的幅值、周期、频率等参数，并进行相应的分析和判断。

三、示波器的注意事项1. 示波器的使用需要一定的专业知识和技能，不熟悉操作的人员应避免独自使用，以免引发意外或损坏设备。

2. 在连接电路时，应注意避免短路和接地故障，以免影响测量结果或损坏示波器。

3. 在调节示波器参数时，应先选择合适的水平和垂直灵敏度范围，再逐步调整至所需的显示效果。

4. 在观察波形时，应注意波形是否稳定、清晰，是否有噪声等异常情况。

若发现异常，应检查电路连接和示波器设置，进行必要的调整和修复。

5. 示波器的测量精度受到多种因素的影响，如频率响应、放大器的非线性等，因此在进行精密测量时，应注意这些因素可能引入的误差。

如何使用示波器测量电路中的信号示波器是一种广泛应用于电子实验室和工程现场的仪器，用于测量和分析电路中的信号波形。

本文将介绍如何正确使用示波器进行测量以及信号分析的基本方法和技巧。

一、示波器的基本原理示波器的基本原理是基于荧光显示管的工作原理，通过控制电子束在荧光屏上扫描并绘制出与输入信号相对应的波形图。

示波器可以显示电压随时间的变化，从而帮助我们分析电路中的信号特性。

二、示波器的测量参数在使用示波器进行测量之前，我们首先需要了解一些基本的测量参数。

1. 示波器的带宽（Bandwidth）示波器的带宽是指示波器能够准确测量信号频率的能力。

示波器的带宽通常在其型号规格中注明，表示为一个数字加上单位Hz。

在进行信号测量时，应根据待测信号的频率选择合适的示波器。

2. 示波器的采样率（Sample Rate）示波器的采样率是指示波器单位时间内对信号进行采样的次数。

采样率越高，示波器对信号的还原能力越好。

在选择示波器时，我们应根据待测信号的频率来确定所需的采样率。

3. 示波器的垂直灵敏度（Vertical Sensitivity）示波器的垂直灵敏度是指示波器能够测量的最小输入信号的幅值范围。

常见的垂直灵敏度单位有V/div和mV/div。

在选择示波器的垂直灵敏度时，应根据待测信号的幅值来确定合适的设置。

4. 示波器的水平基准（Time Base）示波器的水平基准是指示波器在单位时间内扫描的水平距离，通常用时间单位表示，如s/div、ms/div等。

在使用示波器时，我们可以根据信号的时间周期来设置适当的水平基准。

三、示波器的使用步骤下面将介绍使用示波器进行信号测量的基本步骤：1. 连接示波器首先，将待测信号与示波器进行正确连接。

一般情况下，待测信号的输出应通过同轴电缆或BNC线连接到示波器的输入端口。

2. 设置垂直灵敏度根据待测信号的幅值范围，设置示波器的垂直灵敏度。

通常情况下，我们可以首先选择一个较大的垂直灵敏度，然后在测量过程中再逐渐调整以获得较好的波形显示效果。

示波器使用方法和步骤及相关注意事项示波器常见问题解决方法示波器是一种用途特别广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。

示波器利用狭窄的、由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就相像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能察看各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

示波器使用方法用示波器能察看各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器察看电信号波形的使用步骤。

1、示波管和电源系统（1）电源（Power）：示波器主电源开关。

当此开关按下时，电源指示灯亮，表示电源接通。

（2）辉度（Intensity）：旋转此旋钮能更改光点和扫描线的亮度。

察看低频信号时可小些，高频信号时大些。

（3）聚焦（Focus）：聚焦旋钮调整电子束截面大小，将扫描线聚焦成清楚状态。

（4）标尺亮度（Illuminance）：此旋钮调整荧光屏后面的照明灯亮度。

正常室内光线下，照明灯暗一些好。

室内光线不足的环境中，可适当调亮照明灯。

2、荧光屏依据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。

依据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。

示波器探头上有一双位开关。

此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。

此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。

3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

利用示波器观察电路振动的实验方法引言：在现代科学技术发展迅猛的今天，电路振动已经成为了电子领域中一项重要的研究课题。

示波器作为一种常用的仪器，在观察电路振动方面发挥了重要的作用。

本文将介绍利用示波器观察电路振动的实验方法，包括实验装置的搭建、实验步骤以及实验中需要注意的事项。

一、实验装置的搭建1. 示波器选用：在进行电路振动实验时，选用一台适合的示波器非常重要。

示波器的带宽和采样率需要足够高，以保证对电路振动的准确观察和分析。

同时，示波器的垂直灵敏度和水平扫描速率也需要根据实际需求进行设置。

2. 功率放大器添加：为了增大电路振动的幅度，可以在电路中添加一个适当的功率放大器。

功率放大器的设计需要根据电路振动实验的具体要求进行选择和调整。

3. 电路连接：根据电路振动实验的不同目的和设计要求，将所需的电路元件连接到电路板上。

确保电路连接的牢固和可靠，避免引起不必要的干扰。

4. 示波器连接：将示波器的探头插入到电路板上相应的测试点上，确保连接正确并固定好。

示波器探头的选择和布线需要注意避免引入额外的噪音和干扰。

二、实验步骤1. 准备工作：确认实验装置搭建正确，示波器的各项参数调整合理。

关闭其他不必要的电子设备，确保实验环境相对安静。

2. 调整示波器：打开示波器电源，根据实验需求选择合适的触发模式和水平扫描速率。

调整示波器的垂直灵敏度和水平灵敏度，使得示波器所显示的波形大小合适。

3. 开始观察：将电路通电，观察示波器上显示的波形。

根据实验目的和设计要求，可以调整电路参数，如电压、频率等，以观察波形的变化。

4. 记录实验数据：根据实验的需要，可以用示波器上的屏幕标记功能进行相关数据的记录。

可以记录不同电压和频率下的波形变化，以及不同电路参数对振动特性的影响等。

5. 数据分析与总结：根据观察到的波形和记录的数据，进行数据分析，并得出实验结论。

比较不同实验条件下的振动特性的异同，并对电路振动机理进行分析和解释。

新手必看示波器的使用方法示波器是电子工程师和电子爱好者最常使用的仪器之一。

它可以用来观测和分析电路中的信号波形，以及检测电路中的故障。

然而，对于新手来说，示波器可能会显得有些复杂和难以理解。

在本文中，我们将介绍一些基本的示波器使用方法，帮助新手快速掌握示波器的使用技巧。

1. 示波器的基本组成部分示波器主要由以下几个部分组成：1.1 屏幕示波器的屏幕是用来显示信号波形的。

屏幕通常是矩形的，并且可以显示一个或多个波形。

屏幕的分辨率越高，显示的波形就越清晰。

1.2 控制面板示波器的控制面板包含了各种控制按钮和旋钮，用来控制示波器的各种功能。

控制面板的设计和布局因示波器型号而异，但是它们通常都包含以下几个部分：- 垂直控制：用来控制信号波形在屏幕上的垂直位置和大小。

- 水平控制：用来控制信号波形在屏幕上的水平位置和时间轴。

- 触发控制：用来控制示波器触发信号的源和触发条件。

- 光标控制：用来对波形进行测量和分析。

- 其他控制：用来控制示波器的其他功能，如存储、记录、回放等。

1.3 输入通道示波器通常具有多个输入通道，用于连接电路中的信号源。

每个通道都有一个输入端口和一个控制开关，可以选择不同的输入信号和增益。

2. 示波器的基本操作流程示波器的基本操作流程包括以下几个步骤：2.1 连接电路首先，将示波器的输入端口连接到待测电路的信号源上。

如果需要测量多个信号源，则需要使用多个输入通道，并将它们连接到不同的信号源上。

2.2 调整垂直和水平控制接下来，使用垂直和水平控制来调整信号波形在屏幕上的位置和大小。

调整垂直控制可以让信号波形在屏幕上垂直居中，并使其大小适合屏幕。

调整水平控制可以让信号波形在屏幕上水平居中，并使其显示的时间范围适合测量需求。

2.3 调整触发控制触发控制用来确定示波器何时开始采集信号波形。

通常情况下，示波器会在信号波形的某个特定位置上触发，以确保波形的稳定和准确。

触发控制可以选择触发源和触发条件，以满足不同的测量需求。

变频器短路测试方法
1. 直接测量法，使用万用表或示波器直接测量变频器输出端子
之间的电阻。

在断开电源的情况下，将测试仪器连接到输出端子，
测量其间的电阻值。

如果出现短路，电阻值将接近于零。

2. 绝缘电阻测试法，利用绝缘电阻测试仪器对变频器的输出端
子进行绝缘电阻测试。

该测试能够检测输出端子与地之间的绝缘电
阻是否正常，从而判断是否存在短路。

3. 负载测试法，将变频器连接到负载上，然后逐步增加负载，
观察变频器输出端子的电流和电压情况。

如果存在短路，通常会导
致电流异常增大或输出端子电压异常下降。

4. 热测法，通过红外线热像仪或红外线测温仪对变频器输出端
子进行热测，观察是否存在异常的热点。

热点可能是由于短路引起
的局部过载而产生的异常热量。

以上方法中，直接测量法和绝缘电阻测试法是比较常用的方法，能够较为准确地检测变频器的短路情况。

负载测试法和热测法则是
通过观察变频器在实际工作中的表现来间接判断是否存在短路问题。

需要注意的是，在进行变频器短路测试时，一定要先断开电源，并采取必要的安全措施，以免发生意外。

另外，测试过程中要严格
按照设备操作手册或相关标准进行，确保测试的准确性和安全性。

怎样安全准确地用示波器调试开关电源对于电源工程师来说，我们用对示波器应用应该比较熟悉，但是用示波器调试开关电源有其特殊的注意事项，如果忽略了这些，不仅得不到准确的测量结果，而且还可能对测试者造成危险。

令我吃惊的是，很多人对此了解不多，因此我觉得有必要把这些写下来，可以在此做个介绍，另外再次申明，这些都是个人的理解，可能有不对的地方，欢迎大家讨论.图1在图一中，假设我希望测量MOS管VDS的波形，那么我探头的地线就会连接到TP2这个测试点上，又由于探头的地线是和大地相连的，那么实际上我是将MOS管的S极对大地短路了，这样不仅会损害MOS管，而且也可能对示波器造成危害。

所以，用传统示波器直接测量的方法是非常不可取的。

二、将示波器浮地的危害为此，比较常见的解决方案是将示波器的地线去掉，即让示波器浮地，如图2所示。

图2但是这种解决方案是很不好的，不仅存在安全隐患，而且还会降低示波器的测试精度，引起不必要的EMI的问题。

（1）危险性图3如图3所示，将示波器浮地后，示波器机壳的电位就等于探头地线的电位。

在测量开关电源时，如果探头地线的电位是高压（这在测量半桥或者全桥上管DS电压时经常出现），那么示波器机壳上也带了高压；尽管现在示波器外壳大部分使用塑料包裹的、绝缘的，但是几个通道的插口还是金属裸露在外的，那么此时人触碰上就会有触电的危险。

（2）降低测量精度根据泰克公司的应用笔记，将示波器浮地后，探头的寄生电容约增加100pF，这显然会降低示波器的测量精度，引起不必要的EMI问题。

而在实际实习过程中，我们也遇到了这种情况，我和另一个实习生，用一台浮地的示波器测量开关电源的输出纹波，居然为120mV，而将示波器接地后就变成30mV了。

所以很明显可以看出将示波器浮地后大大降低了测量精度，同时也会误导电源设计人员，增加许多不必要的工作量。

三、较好的解决方案（1）示波器是应该接地的，接地不仅是对示波器的保护，也改善了示波器对外界磁场的抗干扰能力。
