使用示波器测量电流和电压的方法

示波器的应用及使用方法示波器是一种测量仪器，用于显示电信号的波形，通过对电压和时间的测量，可以帮助工程师分析和调试电路。

示波器是电子工程师和电子爱好者的必备工具之一，它在电子领域的应用非常广泛。

一、示波器的应用领域1. 电子设备维修与调试：示波器可以用于检测和分析各种电子设备中的电信号，例如电视机、手机、电脑、音响等。

通过观察信号的波形特征，可以判断故障的原因并进行修复。

2. 电路设计与测试：在电路设计过程中，示波器可以帮助工程师验证设计的正确性，检测信号的失真、干扰等问题，优化电路性能。

同时，示波器还可以用于测试电路的频率响应、阻抗匹配等特性。

3. 通信系统分析：示波器可以用于测试和分析通信系统中的各种信号，例如音频信号、视频信号、射频信号等。

通过对信号的波形、频谱等特征进行观察和分析，可以判断系统的性能和工作状态。

4. 电力系统监测：在电力行业中，示波器可以用于监测和分析电力系统中的电压、电流信号，检测电力质量问题，例如电压波形畸变、电流峰值变动等。

通过对信号的分析，可以判断电力系统的工作状态和稳定性。

5. 教学与科研：示波器是电子教学和科研的重要工具之一，它可以帮助学生理解和掌握电子学原理，进行实验和研究。

二、示波器的基本原理示波器的工作原理是利用垂直和水平的电子束在示波管上形成一个波形图案。

垂直方向上的电子束受到输入电压的控制，水平方向上的电子束由水平扫描器控制。

通过控制电子束的位置和强度，可以在示波管上显示出输入信号的波形。

示波器的主要组成部分包括：1. 垂直放大器：用于将输入信号放大到适当的幅度，通常具有多档可调的放大倍数，以适应不同信号的测量。

2. 水平扫描器：用于控制水平方向上的电子束移动速度和位置，以控制波形显示的时间基准，例如秒/格。

3. 示波管：用于显示波形图案的区域，根据显示方式的不同，可以分为阴极射线示波管（CRT）和液晶显示器（LCD）等。

4. 触发电路：用于控制示波器在输入信号达到特定条件后进行显示，以确保波形的稳定性和可观性。

用示波器测量两个电压时间差的方法示波器是一种常用的电子测量仪器，可以用于测量和显示电压、电流等信号的波形和参数。

在实际应用中，有时需要测量两个电压信号之间的时间差，以确定它们的相位差或信号传播延迟。

下面将介绍一种基于示波器的方法来测量两个电压信号的时间差。

我们需要准备好示波器和被测电路。

示波器的选择应根据被测信号的频率范围、波形形状和精度要求来确定。

被测电路可以是两个电压源之间的差分信号，也可以是两个电压信号的输出端口。

确保被测信号的幅值适中，以避免信号过大或过小导致的测量误差。

接下来，将被测信号分别连接到示波器的两个通道上。

示波器通常有多个通道，可以同时测量多个信号。

通过选择合适的通道和设置相应的测量参数，可以实现对两个电压信号的同时测量。

在示波器上，我们可以选择合适的触发方式来确保测量的准确性。

触发方式可以是边沿触发、脉冲触发或视频触发等。

通过调整触发电平和触发沿的选择，可以实现对被测信号的稳定触发，并确保测量结果的可靠性。

在示波器上，我们可以选择时间基准和水平控制参数来调整波形的显示和测量。

时间基准可以选择自动或手动方式，以适应不同的测量需求。

水平控制参数可以用于调整波形的显示位置和大小，以便更清晰地观察和测量信号。

在示波器上，我们可以选择合适的测量功能来获取两个电压信号的时间差。

示波器通常提供多种测量选项，如峰峰值、平均值、周期、占空比等。

通过选择时间差测量功能，并指定两个信号的特征点，如上升沿、下降沿或零点，示波器可以自动计算出两个信号之间的时间差。

在进行测量时，需要注意示波器的采样率和触发延迟。

采样率决定了示波器对信号进行采样的速度和精度，过低的采样率可能导致测量误差。

触发延迟是触发信号与被测信号之间的时间差，需要在测量结果中进行补偿，以获得准确的时间差值。

我们可以通过示波器上的显示功能来观察和记录测量结果。

示波器通常提供多种显示模式，如时域显示、频域显示和矢量显示等。

通过选择合适的显示模式和调整显示参数，可以清晰地显示两个信号的波形和测量结果。

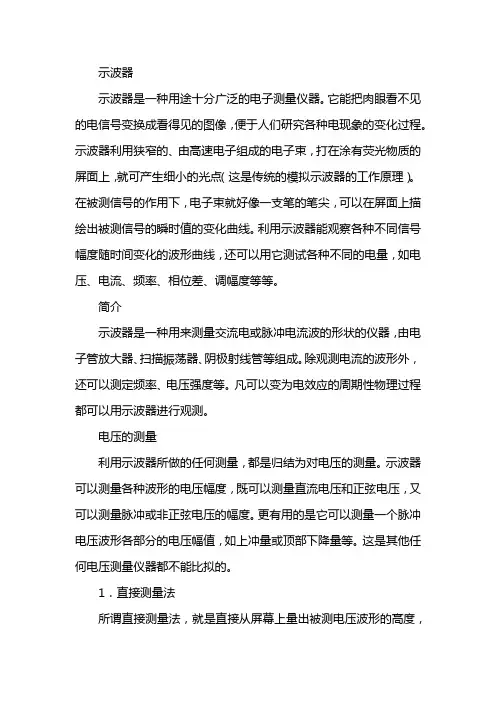

示波器示波器是一种用途十分广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

简介示波器是一种用来测量交流电或脉冲电流波的形状的仪器，由电子管放大器、扫描振荡器、阴极射线管等组成。

除观测电流的波形外，还可以测定频率、电压强度等。

凡可以变为电效应的周期性物理过程都可以用示波器进行观测。

电压的测量利用示波器所做的任何测量，都是归结为对电压的测量。

示波器可以测量各种波形的电压幅度，既可以测量直流电压和正弦电压，又可以测量脉冲或非正弦电压的幅度。

更有用的是它可以测量一个脉冲电压波形各部分的电压幅值，如上冲量或顶部下降量等。

这是其他任何电压测量仪器都不能比拟的。

1．直接测量法所谓直接测量法，就是直接从屏幕上量出被测电压波形的高度，然后换算成电压值。

定量测试电压时，一般把Y轴灵敏度开关的微调旋钮转至“校准”位置上，这样，就可以从“V/div”的指示值和被测信号占取的纵轴坐标值直接计算被测电压值。

所以，直接测量法又称为标尺法。

（1）交流电压的测量将Y轴输入耦合开关置于“AC”位置，显示出输入波形的交流成分。

如交流信号的频率很低时，则应将Y轴输入耦合开关置于“DC”位置。

将被测波形移至示波管屏幕的中心位置，用“V/div”开关将被测波形控制在屏幕有效工作面积的范围内，按坐标刻度片的分度读取整个波形所占Y轴方向的度数H，则被测电压的峰-峰值VP-P可等于“V/div”开关指示值与H的乘积。

如果使用探头测量时，应把探头的衰减量计算在内，即把上述计算数值乘10。

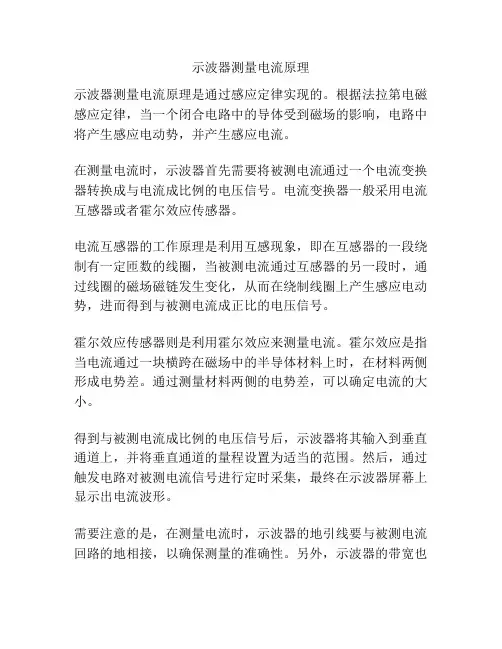

示波器测量电流原理
示波器测量电流原理是通过感应定律实现的。

根据法拉第电磁感应定律，当一个闭合电路中的导体受到磁场的影响，电路中将产生感应电动势，并产生感应电流。

在测量电流时，示波器首先需要将被测电流通过一个电流变换器转换成与电流成比例的电压信号。

电流变换器一般采用电流互感器或者霍尔效应传感器。

电流互感器的工作原理是利用互感现象，即在互感器的一段绕制有一定匝数的线圈，当被测电流通过互感器的另一段时，通过线圈的磁场磁链发生变化，从而在绕制线圈上产生感应电动势，进而得到与被测电流成正比的电压信号。

霍尔效应传感器则是利用霍尔效应来测量电流。

霍尔效应是指当电流通过一块横跨在磁场中的半导体材料上时，在材料两侧形成电势差。

通过测量材料两侧的电势差，可以确定电流的大小。

得到与被测电流成比例的电压信号后，示波器将其输入到垂直通道上，并将垂直通道的量程设置为适当的范围。

然后，通过触发电路对被测电流信号进行定时采集，最终在示波器屏幕上显示出电流波形。

需要注意的是，在测量电流时，示波器的地引线要与被测电流回路的地相接，以确保测量的准确性。

另外，示波器的带宽也
需要满足被测电流信号的频率要求，否则会导致信号失真或无法显示。

测量直流电流的几种方法直流电流是指电流方向始终保持不变的电流。

在电子电路设计和实验中，我们常常需要测量直流电流的大小，以确保电路的正常运行和性能评估。

本文将介绍几种常用的测量直流电流的方法。

一、电流表法电流表法是最直接、最常用的测量直流电流的方法之一。

电流表是一种专门用于测量电流的仪器，一般由一个电流计和一个电流档位选择开关组成。

在测量直流电流时，将电流表的正负极与待测电路的电流路径相连接，然后将选择开关调至合适的电流档位，即可读取电流表的示数。

二、电压表法电压表法是另一种测量直流电流的常用方法。

根据欧姆定律，电流和电压之间存在一定的关系。

当已知电路中的电阻值时，可以通过测量电阻两端的电压来间接计算电流的大小。

测量直流电流时，将电压表的正负极与电阻两端相连接，然后读取电压表的示数，再根据已知的电阻值利用欧姆定律计算电流。

三、电流互感器法电流互感器法是一种非接触式测量直流电流的方法。

电流互感器是一种专门用于测量电流的传感器，通过电磁感应原理来实现测量。

在测量直流电流时，将电流互感器绕过待测电路的电流路径，然后读取电流互感器输出的电压信号，再根据电流互感器的标定参数，即可计算出电流的大小。

四、霍尔效应传感器法霍尔效应传感器法是另一种非接触式测量直流电流的方法。

霍尔效应传感器是一种利用霍尔效应测量电流的传感器，通过测量磁场的变化来获得电流的大小。

在测量直流电流时，将霍尔效应传感器放置在待测电路的电流路径上，然后读取传感器输出的电压信号，再根据传感器的标定参数，即可计算出电流的大小。

五、电阻法电阻法是一种间接测量直流电流的方法，通过测量电阻两端的电压和电阻值来计算电流。

在测量直流电流时，将电阻与待测电路串联连接，然后用电压表测量电阻两端的电压，再根据欧姆定律计算电流的大小。

六、示波器法示波器法是一种利用示波器测量直流电流的方法。

示波器可以通过观察电流波形的变化来间接测量电流的大小。

在测量直流电流时，将示波器的探头与待测电路的电流路径相连接，然后调节示波器的垂直灵敏度和时间基准，即可观察到电流波形，并通过波形的幅度来判断电流的大小。

示波器的使用方法示波器是一种使用非常广泛,且使用相对复杂的仪器。

下面由店铺整理了几种示波器的使用方法，希望对大家有所帮助。

示波器的使用方法(一)1、显示部分显示部分包括电源开关、电源指示灯、辉度(调整光点亮度)、聚焦(调整光点或波形清晰度)、辅助聚焦(配合“聚焦”旋钮调节清晰度)、标尺亮度(调节坐标片上刻度线亮度)、寻迹(当按键向下按时，使偏离荧光屏的光点回到显示区域，从而寻到光点位置)和标准信号输出(1kHz、1V方波校准信号由此引出，加到Y轴输入端，用以校准Y轴输入灵敏度和X轴扫描速度)。

2、垂直(Y轴)部分垂直(Y轴)部分包括显示方式选择开关(用以转换两个Y轴前置放大器YA与YB 工作状态)、“DC-地-AC”Y轴输入选择开关(用以选择被测信号接至输入端的耦合方式)、“微调V/div”灵敏度选择开关及微调装置、“↑↓”Y轴位移电位器(用以调节波形的垂直位置)、“极性、拉YA ”YA 通道的极性转换按拉式开关、“内触发、拉YB ”触发源选择开关和Y轴输入插座。

3、水平(X轴)部分水平(X轴)部分包括“t/div”扫描速度选择开关及微调旋钮、“扩展、拉×10”扫描速度扩展装置、“→←” X轴位置调节旋钮、“外触发、X外接”插座、“触发电平”旋钮、“稳定性”触发稳定性微调旋钮(用以改变扫描电路的工作状态)、“内、外”触发源选择开关、“AC-AC(H)-DC”触发耦合方式开关、“高频-常态-自动”触发方式开关和“+、-”触发极性开关。

下面具体讲解使用示波器观察电信号波形的具体步骤：步骤一：选择Y轴耦合方式。

根据被测电信号频率，将Y轴输入耦合方式选择“AC-地-DC”开关置于AC或DC;步骤二：选择Y轴灵敏度。

根据被测电信号的峰峰值，将Y轴灵敏度选择“V/div”开关置于适当档级(在实际使用过程中，若无需读取被测电压值，则只需适当调节Y轴灵敏度微调旋钮，使得屏幕上显示所需高度波形即可);步骤三：选择触发信号来源与极性。

电流和电压的相量测量实验中相角的测量方法及误差分析在电力系统和电子电路的研究和应用过程中，我们常常需要测量电流和电压的相位差，即相角。

相角是描述电流和电压之间的相对相位关系的重要参数，它对于电力系统的稳定性和电路的正确工作具有关键作用。

本文将介绍相角的测量方法，以及相角测量中的误差分析。

一、相角测量方法1. 位相差测量法位相差测量法是相角测量的基本方法之一。

它通过测量电流和电压之间的时间差来计算相角。

设电流i(t)和电压u(t)可以表示为：i(t) = I * sin(ωt + φi)u(t) = U * sin(ωt)其中，ω为角频率，φi为电流相角。

我们可以通过以下步骤来测量相角：（1）将电压和电流信号输入示波器，设置示波器的触发功能；（2）调整示波器的水平和垂直扫描速度，使电压和电流的波形图完整显示；（3）触发示波器，记录电压和电流波形图上相同点的时间差Δt；（4）根据相位差的定义，计算相角φi = (Δt / T) * 2π，其中T为电压和电流的周期。

2. 包络检波法包络检波法是另一种常用的相角测量方法。

它利用包络检波器检测电流和电压的包络信号，并通过比较两个包络信号的时间差来测量相角。

具体步骤如下：（1）将电压和电流信号输入示波器，设置示波器的水平和垂直扫描速度；（2）调整示波器的触发功能，使其稳定显示包络信号；（3）记录电压和电流包络信号上相同点的时间差Δt；（4）根据相位差的定义，计算相角φi = (Δt / T) * 2π，其中T为电压和电流的周期。

二、误差分析在相角测量实验中，存在着一些误差源，这些误差对相角测量结果的准确性会产生一定的影响。

以下是主要的误差来源和分析：1. 示波器的系统误差示波器作为相角测量的重要工具，在测量过程中可能会引入一定的系统误差。

这些误差来自示波器的内部电路和采样性能等因素。

为了减小示波器的系统误差，可以选择精度更高的示波器或进行校准和补偿。

2. 人为误差测量人员在操作示波器和记录数据时可能存在一定的误差。

示波器常见功能使用原创2017-12-31 为锐工作室作为电子工程师，示波器使我们常用的电子测量仪器之一，其重要性不言而喻。

但是有很多工作了几年的电子工程师，甚至是硬件工程师，仅仅只会使用示波器来测量电压信号，这样就大大浪费了示波器的强大的功能。

其实我们完全可以拿示波器当一个玩具，没事的时候多去玩玩，熟悉示波器的各项功能，只要不被玩坏就行，哈哈，废话不多说，不然容易被打飞。

这里主要分以下几本部分，阐述示波器常用的功能，大家可以根据需求选择性的阅读：一.示波器触发模式二.示波器测量纹波三.示波器x1和x10档的选择四.示波器采样率调整五.为什么示波器需要隔离六.示波器测量频偏一.示波器触发模式示波器触发模式常用的主要有两种:1.单次触发（single）单次，即只会触发一次。

这种模式下，设置好触发条件后，示波器不断扫描，在不满足触发条件的时候，屏幕上不会显示扫描线。

当满足触发条件的时候，示波器就会停止扫描，进入stop状态。

触发后也会记录下触发前的一段时间的波形，可以通过调节‘T’点（触发点）位置或者调节scale时间，方便观察触发前后一段时间的情况。

注意：scale如果调的比较大的话，触发结果会需要比较长的时间显示，比如下图图1，scale为100ms，即使上电就触发了，也需要经过800ms才会显示（100msx 8格），如果scale 调到1S，那就是8S了。

图12.正常触发（normal）正常触发模式和单次触发模式有点类似，都是不断的扫描，满足条件的时候就会触发，将结果显示出来。

不同的是，normal触发后不会进入stop状态，还会接着扫描，当再次触发的时候，就会更新显示扫描结果。

二．示波器测量纹波一个产品的电源纹波是否满足要求，直接决定了产品的稳定性，所以经常会利用示波器来测量电压纹波。

下图中图2和图3，是针对同一个电源测试的纹波，图2测得的结果是352mV，图3测得的结果是56mV，是什么导致测量结果相差这么大呢？图2图3在电源纹波测量的时候，由于电磁辐射以及接地线比较长等原因，会导致引入很多高频信号，所以在测量纹波过程中注意以下几点：1.设置示波器带宽抑制20M（这是图2和3的区别）2.因为纹波属于交流成分，所以通道耦合采用“交流”3.示波器探头选择合适的档位，一般情况下选择x1档位，如果电压比较大，或者带宽要求比较高时，选择x10档位，x10档位带宽会远高于x1档位。

示波器的工作原理和使用方法
示波器是一种用于观察和测量电信号波形的专用仪器。

它可以测量电压、电流、频率和相位等信号特征，常用于电子、通信、医疗和科学等领域。

下面将介绍示波器的工作原理和使用方法。

1. 工作原理
示波器的工作原理基于两个技术原理：扫描和采样。

扫描指的是示波器屏幕上的电子枪扫描电子束的水平速度，即水平扫描速率。

采样指的是示波器对信号进行采样的速度，即垂直扫描速率。

通过这两个速率的不同，示波器可以将电信号完整地显示在屏幕上。

2. 使用方法
使用示波器时需要注意以下几点：
（1）接线。

正确地连接信号源和示波器。

一般情况下，示波器的输入电阻为1MΩ或10MΩ，应根据信号源而定。

（2）校准。

打开示波器，进行校准，调整时基、触发电平、垂直灵敏度等参数，确保信号的准确显示。

需要注意的是，示波器的校准需要经过一定的时间稳定后才能进行。

（3）触发。

选择合适的触发方式，设置触发电平，确保示波器可以捕捉到所需的信号。

（4）测量。

根据需要选择合适的测量方式，包括电压、电流、频率和相位等。

示波器还可以进行自动测量，可以方便地获取信号的各种特征参数。

（5）保存。

示波器可以将测量结果保存到内存或者USB设备上，方便之后的查阅和分析。

总之，示波器是一种十分有用的仪器，对于电子、通信和科学等领域的工作者来说，必不可少。

正确地掌握示波器的工作原理和使用方法，能够更好地帮助工作者开展工作。

电路中的电流与电压测量方法电路是电子设备中常见的一个组成部分，对于电路中的电流和电压的准确测量至关重要。

本文将介绍电路中常用的电流和电压测量方法。

一、电流的测量方法1. 数字电流表的使用数字电流表是一种常见的测量电流的工具，它可以直接将电流值显示在屏幕上。

使用数字电流表时，首先需要关闭电路，将数字电流表的两个测试引脚连接到电路中，确保它们与电路中的导体正确接触。

然后打开电路，数字电流表将显示电流的数值。

2. 电流钳形表的使用电流钳形表也是一种常用的电流测量工具，它可以通过夹在导体周围的方式来测量电流。

使用电流钳形表时，我们只需要将其打开，然后将导体放入钳形表的合适位置即可。

电流钳形表将通过感应电流的磁场来显示电流值。

3. 电压法测量电流除了使用专门的电流测量仪器外，我们还可以使用电压法来测量电流。

电压法需要在电路中添加一个已知电阻，并测量通过这个电阻的电压。

利用欧姆定律，我们可以通过测量电压和已知电阻值来计算电流的数值。

二、电压的测量方法1. 数字电压表的使用数字电压表是一个常见的测量电压的工具，它可以直接将电压值显示在屏幕上。

使用数字电压表时，我们需要将测试引脚正确接触到电路中的两个点上，确保良好的电路连接。

打开电路后，数字电压表将显示电压的数值。

2. 示波器的使用示波器是一种专业的电压测量工具，它可以显示电压信号的波形和幅度。

使用示波器时，我们需要将示波器的探头连接到电路上，然后调整示波器的设置以正确显示电压信号的波形和幅度。

3. 兆欧表的使用兆欧表主要用于测量高阻值的电路或设备。

使用兆欧表时，我们需要将其测试引脚正确接触到电路中的两个点上，并调整兆欧表的量程。

通过测量电路中的电压和电阻值，兆欧表可以计算电路的阻抗，从而间接测量电压的数值。

三、总结本文介绍了电路中常用的电流和电压测量方法，包括数字电流表、电流钳形表、电压法、数字电压表、示波器和兆欧表的使用。

在进行电流和电压测量时，我们应该选择合适的测量工具，并保证测量过程中的电路连接良好，以确保测量结果的准确性。

电流和电压的测量方法电流和电压是电学中两个基本的物理量，它们的准确测量对于电路的设计和故障排查至关重要。

本文将介绍一些常见的电流和电压的测量方法，并对其原理和步骤进行详细解释。

一、电流的测量方法电流的测量是电路分析和设计的基础，下面将介绍两种常用的电流测量方法。

1. 电流表测量法电流表是直接测量电流的仪器，按照量程分为模拟式和数字式两种。

下面以数字式电流表为例进行说明。

（1）接线方法首先将电流表的两根线分别接到待测电路的测量点，保证极性正确。

应注意电流表内部的电阻很小，接线时要保证电路的安全。

（2）量程选择根据待测电流的估计范围，选择合适的电流量程。

电流表的量程应大于待测电流，但也要注意不要设置过大的量程，以免电流表过载。

（3）读数记录待测电路正常工作后，观察数字显示屏，并记录所测得的电流值。

2. 电压法测量电流较大或无法接入电流表的电路，可以使用电压法来间接测量电流。

（1）外接电阻法在待测电路的电路中串联一个已知阻值的电阻（如1欧姆）。

通过测量电阻两端的电压，再结合欧姆定律（U = R × I），可以由电压计算出电流值。

（2）霍尔效应测量法利用霍尔元件，通过测量磁场的变化来求解电流。

这种方法适用于测量较大电流。

二、电压的测量方法电压的测量对于电路工程师来说是常见的任务，下面将介绍几种常用的电压测量方法。

1. 电压表测量法电压表是直接测量电压的仪器，按照量程分为模拟式和数字式两种。

以下以数字式电压表为例进行说明。

（1）接线方法将电压表的两根线分别接到待测电路的测量点，保证极性正确。

应注意电压表的量程应大于待测电压，但也要注意不要设置过大的量程，以免电压表过载。

（2）量程选择根据待测电压的估计范围，选择合适的电压量程。

电压表的量程应大于待测电压，但也要注意不要设置过大的量程，以免电压表过载。

（3）读数记录待测电路正常工作后，观察数字显示屏，并记录所测得的电压值。

2. 示波器测量法对于复杂的电压波形或交流电压，可以使用示波器进行测量。

示波器的原理及使用
示波器是一种用来测量电压、电流和其他电信号的仪器。

它具有一个触发电路，可用来稳定地显示波形信号。

以下是示波器的原理和使用。

原理：
1. 示波器的基本原理是通过控制电子束在屏幕上的运动来显示输入信号的波形。

电子束通过垂直和水平偏转系统控制，然后在屏幕上显示出相应的波形。

2. 示波器将输入信号分为若干离散的时间间隔，并将每个间隔的电压值转换为电子束的垂直位置。

水平控制系统则将这些离散的时间间隔在水平方向上显示出来，形成一个波形图像。

使用：
1. 连接电路：首先，将待测的电路连接到示波器的输入端。

可以使用探头将电路与示波器连接，以避免对待测电路造成干扰。

2. 调整控制：通过触发电路和示波器面板上的控制旋钮，可以调整示波器的各种参数，如时间和电压刻度、扫描速率等，以获得所需的波形显示。

3. 观察波形：一旦示波器设置正确，波形将在示波器屏幕上显示出来。

可以观察波形的振幅、频率、相位等特性，进而分析电路的性能和问题。

4. 测量：示波器还可以进行一些测量，如测量波形的峰峰值、平均值、频率等。

它还可以进行波形的比较和数学运算，如求积分、微分等。

总结：
示波器通过控制电子束在屏幕上的运动来显示输入信号的波形。

使用示波器可以连接待测电路、调整控制参数、观察和测量波形等，以便分析电路的性能和问题。

简述示波器的工作原理和使用方法示波器是一种常见的电子测试仪器，用于检测和显示电信号的波形。

它在电子工程、通信、医学等领域中发挥着重要作用。

本文将简要介绍示波器的工作原理和使用方法。

一、工作原理示波器通过接收和处理电信号，并将其转换为可视化的波形图形。

它主要由以下几个部分组成：1. 输入电路：示波器的输入电路用于接收被测信号，常见的输入方式有电压探头、电流探头等。

输入电路通常具有不同的带宽范围和灵敏度，可以适应不同频率和振幅的信号。

2. 触发电路：触发电路确定了示波器何时开始采集和显示波形。

触发通常基于信号的特定条件，如信号达到或超过某个阈值等。

触发电路的设置对于正确显示信号的波形非常重要。

3. 垂直放大器：垂直放大器用于放大输入信号的电压。

示波器通常具有多个垂直放大器，允许对不同幅度的信号进行测量和显示。

垂直放大器通常具有可调的放大倍数和直流耦合/交流耦合模式。

4. 水平放大器和扫描发生器：水平放大器和扫描发生器控制示波器屏幕上波形的时间轴。

水平放大器决定了横向显示的时间范围，而扫描发生器则控制屏幕上波形的扫描速率。

5. 显示屏：示波器的显示屏用于显示波形。

现代示波器通常采用液晶显示屏，具有高分辨率和清晰度。

二、使用方法使用示波器需要以下几个步骤：1. 连接信号：使用正确的电压探头或电流探头将被测信号连接到示波器的输入端口。

确保连接正确，并选择合适的探头放大倍数。

2. 设置触发条件：根据被测信号的特点，设置合适的触发条件。

可以选择边沿触发或脉冲触发，设置触发电平等。

3. 调整垂直和水平放大器：根据被测信号的振幅和频率调整垂直和水平放大器。

确保波形在显示屏上具有适当的大小和清晰度。

4. 调整扫描速率：根据被测信号的周期和需要显示的波形数量，调整扫描速率。

较高的扫描速率可以显示更多的细节，但可能导致波形在屏幕上移动得很快，不易观察。

5. 观察和分析波形：开始采集和显示波形后，观察并分析波形特征。

可以测量波形的振幅、频率、周期等参数，并进行进一步的信号分析。

如何测量电路中的电压电压是电路中重要的物理量之一，它描述了电荷在电路中移动时所具有的能量。

测量电路中的电压对于电路的设计、故障排除和性能评估都非常重要。

本文将介绍几种常见的测量电路中电压的方法。

一、电压表测量法电压表是最常用的测量电压的工具之一。

它由一个示数器和一个电阻器组成，在电路中通过并连接两个测量点以测量电压。

测量电压的步骤如下：1. 将电压表调整到正确的量程范围。

选择一个量程范围使得待测电压在该范围内。

2. 将电压表的测量引线分别连接到待测电压的两个测量点。

确保连接牢固且没有松动。

3. 读取电压表上的示数。

示数将显示待测电压的数值。

二、示波器测量法示波器是一种可以显示电压随时间变化的设备。

它可以提供更详细的电压信息，如频率、幅值和相位。

使用示波器测量电压的步骤如下：1. 将示波器调整到正确的量程范围。

选择一个量程范围使得待测电压在该范围内。

2. 将示波器的探头分别连接到待测电压的两个测量点。

确保连接牢固且没有松动。

3. 调整示波器的设置，包括时间基准和触发设置。

确保示波器的显示范围和采样率适合待测电压的特性。

4. 读取示波器上的波形信息。

根据波形的形状、幅值和周期性等特征来分析待测电压的性质。

三、电阻测量法电阻测量法是通过测量电路中的电流和电阻来间接测量电压的方法。

使用欧姆表或万用表进行电阻测量，然后根据欧姆定律计算电压。

具体步骤如下：1. 将电路断开，并确保电路中不再有电流通过。

2. 使用万用表或欧姆表测量电路中待测电压两端的电阻。

3. 根据欧姆定律计算电压，公式为V = I * R，其中V为电压，I为电流，R为电阻。

四、功率计测量法功率计是一种可以直接测量电路中功率的仪器，通过功率计可以得到电路中的电压和电流值。

使用功率计测量电压的步骤如下：1. 将功率计调整到正确的量程范围。

选择一个量程范围使得待测电压和电流在该范围内。

2. 将功率计的电压和电流引线分别连接到待测电压的两个测量点。

电流示波器使用方法电流示波器是一种用来测量电流波形和特性的仪器。

它通过将电流转化为可视化的波形图形，帮助工程师和技术人员更好地了解电路中的电流变化情况。

本文将介绍电流示波器的使用方法。

一、连接电流示波器将电流传感器连接到待测电路中，以获取电路中的电流信号。

传感器的连接方法会根据具体的电路和设备而有所不同，可以参考传感器的使用说明书。

确保传感器的连接是正确可靠的。

二、设置电流示波器参数在连接好电流传感器后，接下来需要设置电流示波器的参数。

这些参数包括量程、触发电平、采样率等。

量程是指电流示波器能够测量的电流范围，应根据实际电流值选择合适的量程。

触发电平是指当电流波形达到设定的触发电平时，示波器开始采集数据。

采样率是指示波器每秒钟采集的数据点数，一般需要根据信号的频率和波形特性进行设置。

三、调整电流示波器显示在设置好参数后，可以调整电流示波器的显示方式，以便更好地观察电流波形。

示波器一般提供多种显示模式，如时域显示、频域显示等。

时域显示是将电流波形按照时间顺序显示，可以清晰地观察电流的变化趋势。

频域显示是将电流信号进行傅里叶变换，将其分解为不同频率的分量，可以分析电流信号的频谱特性。

四、观察电流波形设置好电流示波器后，可以开始观察电流波形了。

通过示波器的屏幕，可以实时地看到电流波形的变化。

可以观察电流的幅值、频率、周期等特性，进一步了解电路中电流的变化情况。

如果需要对电流波形进行测量和分析，电流示波器也提供了相关的功能，如峰值测量、平均值测量、频率测量等。

五、保存和分析数据电流示波器通常具有数据保存和分析的功能，可以将观测到的电流波形保存到存储设备中，以便后续的数据分析和处理。

通过电流示波器提供的软件或接口，可以将数据导出到计算机进行进一步分析，如绘制波形图、计算电流的均值和方差等。

六、小结电流示波器是一种非常重要的测试仪器，它可以帮助工程师和技术人员更好地了解电路中的电流变化情况。

本文介绍了电流示波器的使用方法，包括连接电流传感器、设置参数、调整显示、观察波形、保存数据和分析数据等步骤。

示波器使用方法和步骤及相关注意事项示波器常见问题解决方法示波器是一种用途特别广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们讨论各种电现象的变化过程。

示波器利用狭窄的、由高速电子构成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就相像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能察看各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

示波器使用方法用示波器能察看各种不同电信号幅度随时间变化的波形曲线，在这个基础上示波器可以应用于测量电压、时间、频率、相位差和调幅度等电参数。

下面介绍用示波器察看电信号波形的使用步骤。

1、示波管和电源系统（1）电源（Power）：示波器主电源开关。

当此开关按下时，电源指示灯亮，表示电源接通。

（2）辉度（Intensity）：旋转此旋钮能更改光点和扫描线的亮度。

察看低频信号时可小些，高频信号时大些。

（3）聚焦（Focus）：聚焦旋钮调整电子束截面大小，将扫描线聚焦成清楚状态。

（4）标尺亮度（Illuminance）：此旋钮调整荧光屏后面的照明灯亮度。

正常室内光线下，照明灯暗一些好。

室内光线不足的环境中，可适当调亮照明灯。

2、荧光屏依据被测信号在屏幕上占的格数乘以适当的比例常数（V/DIV，TIME/DIV）能得出电压值与时间值。

依据输入通道的选择，将示波器探头插到相应通道插座上，示波器探头上的地与被测电路的地连接在一起，示波器探头接触被测点。

示波器探头上有一双位开关。

此开关拨到“X1”位置时，被测信号无衰减送到示波器，从荧光屏上读出的电压值是信号的实际电压值。

此开关拨到“X10”位置时，被测信号衰减为1/10，然后送往示波器，从荧光屏上读出的电压值乘以10才是信号的实际电压值。

3、垂直偏转因数和水平偏转因数每个波段开关上往往还有一个小旋钮，微调每档垂直偏转因数。

测量电路中电压差与电流强度的方法电路是电子设备中最基本的组成部分之一，而测量电路中的电压差和电流强度是电子工程师和技术人员日常工作中必备的技能。

本文将介绍几种常用的测量电压差和电流强度的方法，帮助读者更好地理解和应用这些技术。

一、直接测量电压差直接测量电压差是最常见的测量方法之一。

我们可以使用数字万用表或示波器等仪器来直接测量电路中的电压差。

首先，将仪器的正负极分别连接到电路中需要测量的两个节点上，然后读取仪器上显示的电压数值。

这种方法简单直接，适用于大多数情况下的电压测量。

二、电桥法测量电压差电桥法是一种更为精确的测量电压差的方法。

它适用于需要高精度测量的场合，如电阻、电容和电感等元件的测量。

电桥法的基本原理是通过调节电桥的比例关系，使电桥平衡，从而测量未知电压差。

在实际操作中，我们可以使用电桥仪或电桥电路来实现电压差的测量。

三、电流表测量电流强度电流表是测量电路中电流强度的常用工具。

它可以直接测量电路中通过的电流数值。

在测量电流强度时，我们需要将电流表串联到电路中，注意选择合适的量程。

同时，为了避免对电路的影响，电流表的内阻应尽量大，以减小测量误差。

四、电阻法测量电流强度电阻法是一种间接测量电流强度的方法，它基于欧姆定律，通过测量电路中的电阻值和电压差来计算电流强度。

在实际操作中，我们可以使用电阻箱或电位器来调整电路中的电阻值，然后测量电压差，最后根据欧姆定律计算电流强度。

电阻法适用于需要测量小电流或高精度电流的场合。

五、示波器测量电流强度示波器是一种常用的测量仪器，它可以直接显示电路中的电流波形。

在测量电流强度时，我们可以使用示波器将电流信号转换为电压信号，然后通过示波器的测量功能来获得电流强度。

示波器测量电流强度的优点是可以观察电流的变化过程，对于分析电路中的故障和波形特性非常有帮助。

综上所述，测量电路中的电压差和电流强度是电子工程师和技术人员必备的技能。

我们可以通过直接测量、电桥法、电流表、电阻法和示波器等方法来实现这一目标。

物理实验中使用示波器的基本方法物理实验是理论知识应用于实际的重要环节之一，而示波器是进行物理实验的必备仪器之一。

它能够帮助我们观测电流、电压、频率等信号的变化情况，为实验结果的准确性提供重要数据。

本文将介绍物理实验中使用示波器的基本方法，希望能对广大实验爱好者提供一些参考。

1. 示波器的基本结构和原理示波器是一种能够显示电压波形的仪器，它由显示屏、控制按钮、探头和示波器主体等多个部分组成。

示波器的原理基于电流和电压的变化，通过探头将被测的信号输入示波器中，经过处理后在显示屏上显示出波形图。

2. 选择适当的示波器在进行物理实验时，根据不同的实验要求和测量对象，需要选择适合的示波器。

常见的示波器有模拟示波器和数字示波器两类。

模拟示波器适用于频率较低、对波形细节要求不高的实验，而数字示波器适用于频率较高、对波形细节要求较高的实验。

因此，在选择示波器时需要根据实验需求合理选用。

3. 连接示波器与被测电路在进行物理实验时，将示波器与被测电路正确连接是非常重要的。

首先，将示波器的地线与被测电路的地线相连，以确保电路的参考基准一致。

其次，使用示波器的探头将信号输入端与被测电路的信号输出端相连。

在接线过程中，要注意保持线路的稳定，避免干扰对实验结果的影响。

4. 调整示波器的参数在连接示波器和被测电路后，需要调整示波器的参数以获取期望的波形图。

首先，调整示波器的时间基准，使得波形图在屏幕上适当显示。

根据实验信号的频率，选择合适的时间尺度，不过大也不过小，以充分显示波形细节。

其次，调整示波器的垂直基准和增益，使得波形图在屏幕上的位置和幅度适当。

通过这些参数的调整，可以对波形进行合理放大或缩小，便于观察和记录。

5. 分析示波器的波形图在物理实验中，示波器的波形图是分析实验结果的重要依据。

通过观察波形的振幅、周期、频率以及相位等特征，可以提取出关键的实验数据。

同时，可以通过示波器的光标功能对波形进行详细的测量和分析，例如测量两个波形之间的时间差、幅度差等。

示波器使用方法步骤示波器是一种用途十分广泛的电子测量仪器。

它能把肉眼看不见的电信号变换成看得见的图像，便于人们研究各种电现象的变化过程。

示波器利用狭窄的、由高速电子组成的电子束，打在涂有荧光物质的屏面上，就可产生细小的光点（这是传统的模拟示波器的工作原理）。

在被测信号的作用下，电子束就好像一支笔的笔尖，可以在屏面上描绘出被测信号的瞬时值的变化曲线。

利用示波器能观察各种不同信号幅度随时间变化的波形曲线，还可以用它测试各种不同的电量，如电压、电流、频率、相位差、调幅度等等。

首先说明，在进行下面提到的操作方法之前，先将信号接入示波器上，注意接入信号的幅值不要超过示波器的量程。

此外，下面关于示波器的使用方法是很基础的。

1.示波器的两个按键AUTO：自动设置功能调节各种控制值,以产生适宜观察的输入信号显示。

RUN/STOP动行/停止：示波器正在采集触发后的信息/示波器已停止采集波形数据。

2.数字示波器信号显示控制水平控制按钮的操作：HORIZONTAL菜单，改变水平刻度和波形位置。

屏幕水平方向上的中心是波形的时间参考点，调节位置按钮，波形左右移动。

垂直控制按钮的操作：显示波形，调节垂直标尺和位置，以及设定输入参数，每个通道需要单独调节。

通过调节位置按钮，能让波形上下移动。

3.示波器触发模式示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。

示波器的基本触发模式有三种：自动模式（AUTO）、正常模式/常规模式（NORM）、单次模式（SINGLE）。

在自动模式（AUTO）模式下，不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。

正常模式/常规模式（NORM）模式下，示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。

“单次模式（SINGLE）”扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，即使后面再有满足触发条件的信号出现也不再进行扫描。
