示波器测定电流和电压特性

示波器使用方法说明书一、简介示波器是一种常用的电子测试设备，用于观察电流、电压、频率等信号的波形，并能进行测量和分析。

本说明书旨在为用户提供使用示波器的详细方法和步骤，帮助用户充分发挥示波器的功能。

二、安装与连接1. 将示波器放置在平稳的台面上，确保通风良好。

2. 将示波器的电源线插入交流电源插座，并确保电源线连接牢固。

3. 使用合适的连接线将待测电路的输出端与示波器的输入端相连，确保连接牢固可靠。

三、调整示波器参数1. 打开示波器电源，待示波器启动后，在显示屏上会出现初始界面。

2. 调整水平扫描控制，使波形在屏幕上水平移动。

3. 调整垂直幅度控制，使波形在屏幕上垂直移动。

4. 调整触发控制，使波形在屏幕上稳定显示。

四、观察波形1. 调整水平扫描速度，通过旋钮控制波形的宽度，观察信号的周期。

2. 调整垂直灵敏度，通过旋钮控制波形的高度，观察信号的幅值。

3. 使用游标测量功能，可以在屏幕上选择特定的点进行测量，如周期、频率、峰峰值等。

五、保存和存储波形1. 示波器通常具备存储和回放功能，可将观察到的波形图像进行保存和存储。

2. 使用示波器内置的存储设备，选择合适的文件名并进行保存。

3. 存储的波形可以通过示波器的回放功能进行再次观察和分析。

六、使用示波器的注意事项1. 在使用示波器之前，务必仔细阅读和理解本说明书，确保正确操作。

2. 遵循电路安全操作规范，避免触电和短路等事故发生。

3. 使用示波器时，应注意电流和电压的测量范围，避免超过示波器的额定参数。

4. 示例波器有很强的测量能力，请勿将其用于非法用途或与他人的隐私权利相冲突的行为。

七、故障排除1. 若示波器出现异常现象，比如显示不稳定、无法触发等问题，应先检查示波器的连接是否正确。

2. 若连接无误，可尝试重新启动示波器，或将示波器恢复出厂设置。

3. 若问题仍未解决，请联系售后服务。

八、维护与保养1. 定期对示波器进行外观清洁，使用干净、柔软的布进行擦拭，避免使用化学溶剂和腐蚀性液体。

实验七示波器的使用【目的与任务】1、了解低频信号发生器、交流毫伏表和示波器的结构和工作原理；2、学会用示波器，观测电信号的波形并测量其电压、频率和周期；3、学习用共振干涉法（即驻波法）测定声速。

【仪器与设备】双踪示波器，声速测量仪，低频信号发生器（其上带有数字频率计），交流毫伏表，温度计等。

1、示波器GOS—620型双踪示波器：频带宽度为0～20 MHz。

有两垂直输入通道"CHl”和"CH2'’，可同时显示两个不同的电压信号波形以便进行分析比较，也可以把两个信号相加或相减后显示出来，还可以任选一个通道单独工作。

可以从荧光屏上直接测出信号电压的幅度、频率(周期)。

具有“X—Y工作方式”，将"CHI"作为水平通道、“CH2"作为垂直通道，可以观察由两通道输入的水平和垂直信号的合成图样，测出信号的频率和位相差。

面板及各控制器件的作用简介见附录一。

2、低频信号发生器MDl643/4函数信号发生器是一种小型便携式通用函数信号发生器，内部采用大规模精密函数信号发生集成电路，单片机控制，具有正弦波、三角波、方波、锯齿波、脉冲波等多种波形输出、频率范围0.2Hz～2MHz（7档调节）以及外部测频功能。

它的结构和使用方法见附录二3、交流毫伏表现以GB—9B型电子管毫伏表说明交流毫伏表的使用方法。

它可以测定正弦波电压的有效值，还可用来对无线电接收机、放大器和其它设备的电路进行测量。

仪器带有分贝标尺，可用来作电平指示。

使用时，将两个输入接线柱短路。

在核对仪器电源正确后，接通电源，待2－3分钟，此时电表指针将稍微偏转，看它是否回到零点，若指针不返回零点，则调节面板上的“零点校准”旋钮，调到零位，随后将面板上量程转换开关扳至所需的测量范围。

再过十分钟后重调零点一次，即可进行测量。

为降低测量误差和干扰，连接导线时应可靠地使毫伏表的地线接线柱与被测电路的零电位点相连。

示波器的使用实验报告示波器的使用试验报告1在数字电路试验中，需要使用若干仪器、仪表观看试验现象和结果。

常用的电子测量仪器有万用表、规律笔、一般示波器、存储示波器、规律分析仪等。

万用表和规律笔使用方法比较简洁，而规律分析仪和存储示波器目前在数字电路教学试验中应用还不非常普遍。

示波器是一种使用特别广泛，且使用相对简单的仪器。

本章从使用的角度介绍一下示波器的原理和使用方法。

1 示波器工作原理示波器是利用电子示波管的特性，将人眼无法直接观测的交变电信号转换成图像，显示在荧光屏上以便测量的电子测量仪器。

它是观看数字电路试验现象、分析试验中的问题、测量试验结果必不行少的重要仪器。

示波器由示波管和电源系统、同步系统、X轴偏转系统、Y轴偏转系统、延迟扫描系统、标准信号源组成。

1.1 示波管阴极射线管(CRT)简称示波管，是示波器的核心。

它将电信号转换为光信号。

正如图1所示，电子枪、偏转系统和荧光屏三部分密封在一个真空玻璃壳内，构成了一个完整的示波管。

1.荧光屏现在的示波管屏面通常是矩形平面，内表面沉积一层磷光材料构成荧光膜。

在荧光膜上常又增加一层蒸发铝膜。

高速电子穿过铝膜，撞击荧光粉而发光形成亮点。

铝膜具有内反射作用，有利于提高亮点的辉度。

铝膜还有散热等其他作用。

当电子停止轰击后，亮点不能马上消逝而要保留一段时间。

亮点辉度下降到原始值的10%所经过的时间叫做"余辉时间'。

余辉时间短于10s为极短余辉，10s1ms为短余辉，1ms0.1s为中余辉，0.1s-1s为长余辉，大于1s为极长余辉。

一般的示波器配备中余辉示波管，高频示波器选用短余辉，低频示波器选用长余辉。

由于所用磷光材料不同，荧光屏上能发出不同颜色的光。

一般示波器多采纳发绿光的示波管，以爱护人的眼睛。

2.电子枪及聚焦电子枪由灯丝(F)、阴极(K)、栅极(G1)、前加速极(G2)(或称其次栅极)、第一阳极(A1)和其次阳极(A2)组成。

它的作用是放射电子并形成很细的高速电子束。

第1篇一、实验目的1. 理解和掌握阻抗、电阻、电感和电容的基本概念。

2. 研究电阻、电感和电容元件在交流电路中的阻抗特性。

3. 掌握阻抗测量方法，分析不同频率下元件阻抗的变化规律。

4. 理解阻抗在电路中的应用，如滤波、调谐等。

二、实验原理在正弦交流电路中，电阻、电感和电容元件的阻抗分别用Z_R、Z_L和Z_C表示。

阻抗是复数，其实部为电阻，虚部为电感和电容的阻抗。

阻抗与频率的关系如下：- 电阻元件的阻抗：Z_R = R（R为电阻值，与频率无关）- 电感元件的阻抗：Z_L = jωL（ω为角频率，L为电感值）- 电容元件的阻抗：Z_C = 1/jωC（C为电容值）其中，j为虚数单位，ω = 2πf（f为频率）。

三、实验设备1. 交流信号发生器2. 电阻元件3. 电感元件4. 电容元件5. 交流毫伏表6. 频率计7. 电阻箱8. 电感箱9. 电容箱10. 连接导线四、实验步骤1. 电阻元件阻抗特性测定（1）将电阻元件接入电路，使用交流毫伏表测量电阻元件两端电压U_R。

（2）调整交流信号发生器的频率，分别测量不同频率下的电压U_R。

（3）计算电阻元件在不同频率下的阻抗Z_R = U_R/I（I为流过电阻元件的电流）。

（4）绘制Z_R与f的关系曲线。

2. 电感元件阻抗特性测定（1）将电感元件接入电路，使用交流毫伏表测量电感元件两端电压U_L。

（2）调整交流信号发生器的频率，分别测量不同频率下的电压U_L。

（3）计算电感元件在不同频率下的阻抗Z_L = U_L/I。

（4）绘制Z_L与f的关系曲线。

3. 电容元件阻抗特性测定（1）将电容元件接入电路，使用交流毫伏表测量电容元件两端电压U_C。

（2）调整交流信号发生器的频率，分别测量不同频率下的电压U_C。

（3）计算电容元件在不同频率下的阻抗Z_C = U_C/I。

（4）绘制Z_C与f的关系曲线。

五、实验结果与分析1. 电阻元件的阻抗Z_R与频率f无关，呈线性关系。

竭诚为您提供优质文档/双击可除用示波器测量相位差实验报告篇一：示波器的使用及测量相位差示波器的使用及测量相位差摘要：示波器一般由示波管、扫描信号发生器、信号输入和放大系统、同步系统以及电源五部分组成。

用示波器可以观察电信号波形以及测量电压、频率和相位差等。

本文就是主要介绍如何利用示波器测量两个正弦电压的相位差，主要采用李萨如图形法和双踪法。

关键词：示波器测量相位差李萨如图法双踪法实验目的：1.了解示波器的结构和原理。

2.掌握示波器各旋钮、按钮、按键的作用和使用方法。

3.学会用示波器采用李萨如图法和示踪法测量相位差。

4.能对实验结果进行分析，比较各种测量方法的优缺点，对实验数据进行不确定度处理，写出合格的实验报告。

实验原理：示波器的工作原理：示波器一般由示波管、扫描信号发生器、信号输入和放大系统、同步系统以及电源五部分组成。

示波器内有电子枪，电子枪发射电子束经Y轴偏转板或x轴偏转板会发生偏转，从而打在荧屏上。

人们可以根据显示在荧屏上波的形状、幅度来判断信号源的电压、频率等的大小。

用示波器测量相位差的原理：（1）用李萨如图法测量。

使示波器工作在x-Y方式，分别把两个信号输入到x偏转板和Y偏转板，然后移相，则得到如图所示的李萨如图（1）.从示波器屏幕上读出A和b的值（格数），则信号的相位差为(2)双踪法。

使示波器工作在扫描工作方式，选择交替显示，调节两条扫描线重合。

把两待测信号通过示波器的两个输入通道输入，得到如上图（2）图所示，读出一个信号周期T所占的格数n(T)及?t的对应格数n(?t),则相位差??2?n(?t)n(T)实验内容与步骤：（一）测量正弦电压的电压和频率、周期（1）首先将示波器的各个旋钮的功能和用法弄清楚。

（2）第二，将示波器的各个旋钮调到实验所需的正常状态，然后使之处于工作状态。

（3）第三，用信号发生器作为信号源，调节输出电压峰峰值为2V,频率为10khZ，其输出信号接在ch1信号输入端上。

交流电路参数的测量实验报告交流电路参数的测量实验报告引言：交流电路参数的测量是电工学中的重要实验之一。

通过测量电流、电压、功率等参数，可以对交流电路的性能进行评估和分析。

本实验旨在通过实际测量，了解交流电路中的不同参数，并掌握相应的测量方法和技巧。

实验设备和仪器：1. 交流电源：提供稳定的交流电源，用于实验电路的供电。

2. 万用表：用于测量电流、电压等参数。

3. 示波器：用于观察交流信号的波形和频率。

4. 电阻箱：用于调节电阻值，改变电路的阻抗。

5. 电容箱：用于调节电容值，改变电路的容抗。

6. 电感箱：用于调节电感值，改变电路的感抗。

实验一：测量交流电路中的电流在实验中，我们首先测量了交流电路中的电流。

通过接入万用表，可以直接测量电路中的电流值。

在测量过程中，我们发现交流电路中的电流呈正弦波形，且幅值随时间变化。

通过示波器的观察，我们可以清晰地看到电流波形的周期性变化。

实验二：测量交流电路中的电压接下来，我们对交流电路中的电压进行了测量。

通过接入万用表，可以直接测量电路中的电压值。

与测量电流类似，交流电路中的电压也呈正弦波形，并随时间变化。

通过示波器的观察，我们可以看到电压波形的周期性变化，并且与电流波形存在一定的相位差。

实验三：测量交流电路中的功率在实验中，我们还测量了交流电路中的功率。

通过测量电压和电流的乘积，可以得到交流电路中的功率值。

通过实验我们发现，交流电路中的功率不仅与电压和电流的幅值有关，还与它们之间的相位差有关。

当电压和电流的相位差为零时，功率达到最大值；当相位差为90度时，功率为零。

实验四：改变电路参数的影响在实验中，我们还改变了电路中的电阻、电容和电感值，观察了它们对交流电路参数的影响。

通过实验我们发现，改变电路中的电阻值可以改变电路的阻抗，从而影响电流和电压的幅值；改变电路中的电容值可以改变电路的容抗，从而影响电流和电压的相位差；改变电路中的电感值可以改变电路的感抗，从而影响电流和电压的相位差。

电子测量实验报告实验报告：电子测量引言：电子测量是电子学中非常重要的一部分，通过电子测量，可以对电流、电压、电阻、电感、电容和功率等参数进行准确的测量和分析。

本实验旨在通过实际操作，了解并掌握一些基本的电子测量方法和仪器的使用。

实验目的：1. 了解常见的电子测量仪器，例如数字万用表、示波器和信号发生器等。

2. 掌握测量直流电流、直流电压、交流电压、交流电流、电阻、电容和电感的方法和技巧。

3. 学习使用示波器测量电压、频率和相位差等信号参数。

实验步骤和结果：1. 实验一：测量直流电流和直流电压a. 将数字万用表的选择旋钮拨到直流电流测量档位，并连接正确的电路。

b. 通过电源控制直流电流的大小，观察数字万用表的读数并记录。

c. 将数字万用表的选择旋钮拨到直流电压测量档位，连接正确的电路并测量直流电压。

2. 实验二：测量交流电压和交流电流a. 使用示波器测量交流电压和交流电流。

b. 设置示波器的时间和幅度尺度，观察波形，并测量其峰值和有效值。

3. 实验三：测量电阻、电容和电感a. 使用数字万用表测量电阻，并计算真值和误差。

b. 使用数字万用表测量电容，并记录相应的读数。

c. 使用示波器和信号发生器测量电感的感抗和品质因数。

讨论与分析：通过以上实验，我们可以得到以下的结论和分析：1. 电子测量仪器的使用：通过实验，我们了解了常见的电子测量仪器的使用方法，例如数字万用表、示波器和信号发生器。

这些仪器能够提供准确的测量结果，为电子工程师的工作提供了很大的帮助。

2. 直流电流和直流电压的测量：通过实验一，我们学会了使用数字万用表来测量直流电流和直流电压。

我们可以通过调节电源的电压和连接正确的电路来测量不同的电流和电压值。

3. 交流电压和交流电流的测量：实验二中，我们使用示波器来测量交流电压和交流电流。

通过观察波形，并测量其峰值和有效值，我们可以了解信号的振幅和频率等特性。

4. 电阻、电容和电感的测量：实验三中，我们使用数字万用表测量电阻和电容，并计算出真值和误差。

实验十一 示波器的原理和使用示波器是一种用途广泛的基本电子测量仪器，用它能观察电信号的波形、幅度和频率等电参数。

用双踪示波器还可以测量两个信号之间的时间差，一些性能较好的示波器甚至可以将输入的电信号存储起来以备分析和比较。

在实际应用中凡是能转化为电压信号的电学量和非电学量都可以用示波器来观测。

【实验目的实验目的】】１．了解示波器的基本结构和工作原理，掌握使用示波器和信号发生器的基本方法。

２．学会使用示波器观测电信号波形和电压幅值以及频率。

３．学会使用示波器观察李萨如图并测频率。

【实验原理实验原理】】不论何种型号和规格的示波器都包括了如图2-11－1所示的几个基本组成部分：示波器（又称阴极射线管，cathode ray tube，简称CRT）、垂直放大电路（Y 放大）、水平放大电路（X 放大）、扫描信号发生电路（锯齿波发生器）、自检标准信号发生电路（自检信号）、触发同步电路、电源等。

1. 示波管的基本结构示波管的基本结构如图2-11－2所示（其中H -灯丝 K -阴极 G 1，G 2- 控制栅极 A 1-第一阳极A 2-第二阳极 Y -竖直偏转板 X -水平偏转板）。

主要由电子枪、偏转系统和荧光屏三部分组成，全都密封在玻璃壳体内，里面抽成高真空。

（1）电子枪由灯丝、阴极、控制栅极、第一阳极和第二阳极五部分组成。

灯丝通电后加热阴极。

阴极是一个表面涂有氧化物的金属圆筒，被加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面。

它的电位比阴极低，对阴极发射出来的电子起控制作用，只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。

Y图2-11-1示波器基本组成框图 图2-11－2 示波管结构图示波器面板上的“辉度”调整就是通过调节电位以控制射向荧光屏的电子流密度，从而改变了荧光屏上的光斑亮度。

阳极电位比阴极电位高很多，电子被它们之间的电场加速形成射线。

当控制栅极、第一阳极与第二阳极电位之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以，第一阳极也称聚焦阳极。

电流和电压的相量测量实验中相角的测量方法及误差分析在电力系统和电子电路的研究和应用过程中，我们常常需要测量电流和电压的相位差，即相角。

相角是描述电流和电压之间的相对相位关系的重要参数，它对于电力系统的稳定性和电路的正确工作具有关键作用。

本文将介绍相角的测量方法，以及相角测量中的误差分析。

一、相角测量方法1. 位相差测量法位相差测量法是相角测量的基本方法之一。

它通过测量电流和电压之间的时间差来计算相角。

设电流i(t)和电压u(t)可以表示为：i(t) = I * sin(ωt + φi)u(t) = U * sin(ωt)其中，ω为角频率，φi为电流相角。

我们可以通过以下步骤来测量相角：（1）将电压和电流信号输入示波器，设置示波器的触发功能；（2）调整示波器的水平和垂直扫描速度，使电压和电流的波形图完整显示；（3）触发示波器，记录电压和电流波形图上相同点的时间差Δt；（4）根据相位差的定义，计算相角φi = (Δt / T) * 2π，其中T为电压和电流的周期。

2. 包络检波法包络检波法是另一种常用的相角测量方法。

它利用包络检波器检测电流和电压的包络信号，并通过比较两个包络信号的时间差来测量相角。

具体步骤如下：（1）将电压和电流信号输入示波器，设置示波器的水平和垂直扫描速度；（2）调整示波器的触发功能，使其稳定显示包络信号；（3）记录电压和电流包络信号上相同点的时间差Δt；（4）根据相位差的定义，计算相角φi = (Δt / T) * 2π，其中T为电压和电流的周期。

二、误差分析在相角测量实验中，存在着一些误差源，这些误差对相角测量结果的准确性会产生一定的影响。

以下是主要的误差来源和分析：1. 示波器的系统误差示波器作为相角测量的重要工具，在测量过程中可能会引入一定的系统误差。

这些误差来自示波器的内部电路和采样性能等因素。

为了减小示波器的系统误差，可以选择精度更高的示波器或进行校准和补偿。

2. 人为误差测量人员在操作示波器和记录数据时可能存在一定的误差。

交流电路参数的测量实验报告实验报告：交流电路参数的测量1. 实验目的：本实验的目的是通过实际测量交流电路中的电流、电压和功率等参数，掌握交流电路的基本测量方法，并验证和探索交流电路的特性。

2. 实验仪器和材料：（1）数字万用表（2）交流电源（3）电流表（4）电阻箱（5）电容（6）电感（7）导线等3. 实验原理：在交流电路中，电压和电流的波形是随着时间变化的，所以无法直接测量其峰值和有效值。

一般采用示波器来显示交流电流和电压波形的方法。

测量电流和电压的有效值可以借助示波器进行测量，或利用电流表和电压表分别测量交流电流和电压的峰值，然后利用相应的公式计算出电流和电压的有效值。

而交流电路的功率则需要通过乘积法测量，即乘以电流和电压的有效值。

需要特别注意的是，对于非线性负载的交流电路，功率测量时要考虑电流和电压的相位差，即功率因数。

4. 实验步骤：（1）接线首先将交流电源正极与电感的一端相连，然后将电感的另一端与电容串联，再将电容与电阻箱并联，最后将电阻箱与负极相连，形成一个交流电路。

（2）测量电流将电流表串联在电阻箱和电路之间，记录电流表的示数，即为电流的有效值。

（3）测量电压将数字万用表的交流电压档调至最大量程，分别测量电容两端的电压和电阻箱两端的电压，记录数值为电压的峰值。

（4）计算功率根据测得的电流和电压值，利用相应的公式计算出功率的值。

（5）改变负载通过改变电阻箱的阻值，可以观察到电流、电压和功率的变化规律。

5. 实验结果与数据处理：以实验数据为例，假设测得的电流为2A，电压为10V，根据公式，计算得出这个交流电路的功率为20W。

6. 实验讨论：通过实验我们可以观察到，交流电路中的电流、电压和功率是随着负载的变化而变化的。

当负载增大时，电流和电压的值也会相应增大，而功率的值则由电流和电压的乘积决定。

此外，对于非线性负载，还需要考虑功率因数的影响。

7. 实验结论：本实验通过测量交流电路中的电流、电压和功率等参数，掌握了交流电路的基本测量方法，并对交流电路的特性进行了验证和探索，提高了我们对交流电路的认识。

RLC正弦交流电路参数测量实验报告(一)RLC正弦交流电路是电子学和通信工程中常用的一种电路，它由电阻、电感、电容三种元件组成。

为了准确地测量电路的参数，通常会进行RLC正弦交流电路参数测量实验。

本文将对此实验进行介绍和分析。

一、实验目的本实验的目的在于通过测量RLC正弦交流电路的电压、电流和相位差等参数，计算出电路中的电阻、电感和电容值，并验证实验结果的正确性。

二、实验原理在RLC正弦交流电路中，电阻元件呈现线性特性，电感和电容元件具有非线性特性。

因此，当电压为正弦交流电压时，电路中的电流也呈现正弦交流特性，其相位角度可以通过电流和电压之间的正弦函数来表示。

同时，电阻、电感和电容元件的阻值、电感值和电容值可以通过测量电压、电流和相位差进行计算。

三、实验步骤1. 按图连接电路，调节稳压电源输出电压和电流；2. 使用数字万用表测量电路中各元件的电阻值；3. 使用示波器测量电路中的电压和电流，并记录相位差；4. 根据实验数据，计算电路中的电阻、电感和电容值；5. 对比实验结果，验证测量的正确性。

四、实验结果在本次实验中，我们测得电路中的电阻为100Ω，电感为0.5H，电容为0.01μF。

同时，我们还记录下了电压和电流的波形，并计算出相位差为30度。

通过实验计算，我们得到的电阻值为97Ω，电感值为0.48H，电容值为0.009μF。

可以看出我们的实验结果与实际值非常接近，表明了测量参数的准确性和实验结果的可靠性。

五、实验分析在实际电路中，电感和电容元件往往会对信号的相位产生影响，从而影响电路的性能。

因此，在进行RLC正弦交流电路参数测量实验时要注意测量精度和误差控制。

同时，在实验中还要注意使用合适的仪器和正确的操作步骤，以免影响实验结果的准确性和可靠性。

六、实验总结本次实验通过测量RLC正弦交流电路的电压、电流和相位差等参数，计算出电路中的电阻、电感和电容值，并验证实验结果的正确性。

本实验的目的在于让学生更加深入地了解RLC正弦交流电路的特性和组成，提高其电路分析和设计的能力。

动态电路中的电压和电流分析在电路中的应用动态电路分析是电子工程中重要的一部分，它利用电流和电压的概念来描述电路中的信号变化和能量传输，为电路设计和故障排除提供基础。

在本文中，将介绍动态电路中电压和电流分析的基本原理和应用。

一、电压和电流的基本概念在电路中，电压和电流是两个基本的概念。

电压是指电荷在电路中的势能差，通常用伏特（V）来表示。

电流则是指电荷在单位时间内通过某一截面的数量，通常用安培（A）来表示。

电流和电压是电路中能量传输的基础。

二、电压和电流的分析方法1. 电压和电流的测量在电路中，电压和电流的测量是电路分析的基础。

常见的测量仪器有示波器、多用表等。

示波器可以用来观察电压和电流的变化情况，多用表可以用来直接测量电压和电流的数值。

2. 电压和电流的分析方法电压和电流的分析方法包括直流分析和交流分析。

直流分析是指在稳定的电压或电流条件下对电路进行分析，而交流分析则是指在变化的电压或电流条件下对电路进行分析。

根据具体情况选择合适的分析方法，能够更好地理解电路的工作原理和性能。

三、动态电路中电压和电流分析的应用1. 信号处理在通信和控制系统中，动态电路的电压和电流分析可以帮助我们理解信号的传输和处理过程。

通过对电路中信号的电压和电流波形进行分析，我们可以了解信号的幅值、频率、相位等特性，从而实现信号的处理和调整。

2. 功率管理在能源管理和电力系统中，动态电路的电压和电流分析可以帮助我们了解电路的能量转换和功率消耗情况。

通过分析电路中各个元件的电压和电流波形，我们可以评估电路的功率效率，优化能源利用，提高电路的性能。

3. 故障诊断在电子设备维修和故障排除中，动态电路的电压和电流分析可以用于故障诊断和故障点的确认。

通过对电路中不同元件的电压和电流进行分析，我们可以找出导致故障的原因，并采取相应的措施进行修复。

4. 电路设计在电子电路的设计中，动态电路的电压和电流分析可以帮助我们评估电路的可靠性和性能。

RLC元件阻抗特性的测定在电路中，电感(L)、电容(C)和电阻(R)被称为RLC元件，它们是电路中最基本的元件之一。

RLC元件具有不同的频率特征和阻抗特性，因此需要通过实验来测定其阻抗特性。

本文将介绍如何测定RLC元件的阻抗特性。

一、实验仪器1、函数信号发生器：产生所需的频率信号；2、示波器：用于测量电压和电流的大小、相位差和波形等；3、RLC元件：包括电感L、电容C和电阻R等元件；4、电阻箱：用于调整电路的总电阻；5、万用表：用于测量电流、电压和频率等数据。

二、实验原理在电路中，电流I和电压V之间的关系可以用欧姆定律表示：V = IR其中R为电阻，I为电流，V为电压。

当电阻为零时，电路的阻抗Z为：当电路中包含电感L时，电路中的电流不是瞬间改变的，而是需要一定的时间才能达到稳态。

在现实中，当交流电源应用于电感时，电流的变化将产生一个电场，电场的变化又将产生一个磁场。

当电流发生变化时，这些电场和磁场相互作用，使得电感对电路中的电流有一个阻碍作用。

这种阻碍作用表现为电感的感抗Xl。

电感的感抗与交流信号的频率有关。

当电路中包含电容C时，电路会展现出一个不同的阻抗特性。

电容存储电荷，当交流电源应用于电容时，电容会变成一种开关状态，以使交流信号沿着电容通道流动。

由于电场是正比于电荷密度的，因此电容的电场会随电容器中的电荷而变化。

因此，当信号频率增加时，电容的容抗Xc也将增加。

在电路中，当电阻R、电感L和电容C三个元素相互耦合时，电路的阻抗将是一个复合值，即：Z = R ± Xl ∓ Xc其中Xl是电感的感抗，Xc是电容的容抗。

正负号取决于电路元件中电阻、电感和电容的排列顺序。

三、实验步骤1、将函数信号发生器的输出信号接入RLC元件的两端，调节频率使它处于较高的电流区。

此时，将示波器的探针连接到RLC元件的两端，通过示波器观察电压和电流的波形，利用万用表测量电路中的电阻R。

2、调节电路中的电阻箱，改变电路的总电阻R，在一定范围内改变电路阻值，测量各种阻值时电路的电流和电压的波形及电路中电阻值的大小。

实验七示波器的使用示波器是一种用途广泛的电子测量仪器，主要由示波管和复杂的电子线路组成。

用它能直接观察电信号的波形，也能测定电压信号的幅度、周期和频率等参数。

因此，一切可转化为电压信号的电学量和非电学量都可以用示波器来观察、测量。

用双踪示波器还可以测量两X 方式可以观察两个信号的垂直方向的合成。

示波器是个信号之间的时间差或相位差。

Y电子工作者的重要工具。

一、实验目的（1）了解示波器的主要结构和显示波形的基本原理。

（2）熟悉示波器和函数发生器各主要旋钮的作用和用法、掌握观察波形的调整步骤。

（3）用示波器粗略测量信号电压的频率和幅值。

（4）通过示波器观察李萨如图形，学会测量正弦振动频率的方法，二、实验仪器GOS-630FC型双踪示波器、CA1640P-20函数发生器。

三、实验原理1.示波器的基本构造示波器一般由示波管、衰减系统和放大系统、扫描、触发系统和电源供给系统组成。

双踪示波器控制电路方框图如图3-25所示。

为了适应各种测量的要求，示波器的电子线路是多样而复杂的，本书只对主要部分加以介绍。

（1）示波管。

如图3-26所示，示波管主要包括电子枪、偏转系统和荧光屏三部分，全都密封在玻璃外壳内，里面抽成高真空。

①荧光屏：它是示波器的显示部分，当加速聚焦后的电子打到荧光屏上时，屏上涂的荧光物质就会发光，从而显示出电子束的位置。

当电子束停止作用后，荧光剂的发光需经一定yy图3-25 双踪示波器控制电路方框图②电子枪。

由灯丝、阴极、控制栅极、第一阳极、第二阳极五部分组成。

灯丝通电后加热阴极，阴极是一个表面涂有氧化物的金属筒，被加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极低，对阴极发射出来的电子起控制作用。

只有初速度较大的电子才能穿过栅极顶端的小孔然后在阳极加速下奔向荧光屏。

第一阳极呈圆柱形（或圆形），有好几个间壁（中心穿有小孔），第一阳极上加有几百伏的电压，形成一个聚焦电场。

当电子束通过此聚焦电场时，在电场力的作用下，电子运动轨迹改变而会合于一点。

示波器用处广泛，它的最大特点是能把看不见的电信号变换成能直接观察的电压波形，并能测定电压信号的幅度、周期和频率等参数。

双踪示波器还可测量两个信号之间的位相差，是工程技术中常用的电子仪器。

1．了解示波器的主要结构和基本工作原理。

2．学会使用示波器和信号发生器。

3．学会用示波器观察信号波形。

4 ．学会用示波器观察李萨如图形并测量市电的频率。

示波器、函数信号发生器、小变压器等。

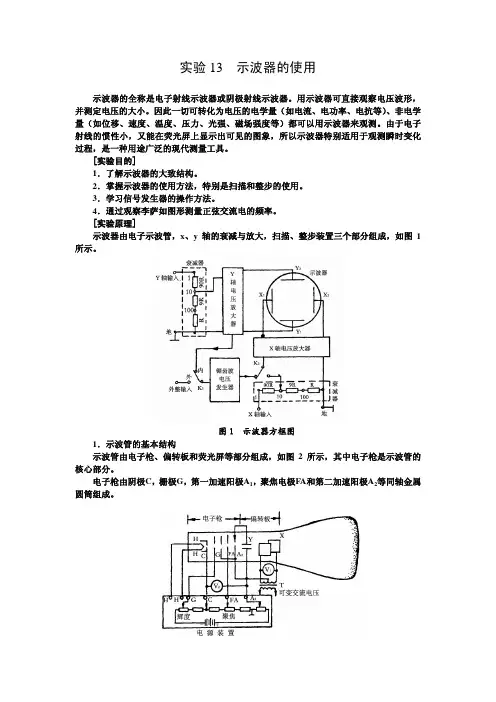

示波器的规格和型号不少，但不管哪种示波器都由图 4-6-1 所示的几个基本组成部份：示波管、竖直放大器(Y 轴放大器)、水平放大器(X 轴放大器)、扫描发生器、触发同步和直流电源等部份。

图 4-6-1 示波器结构框图一、示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两对相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏。

如图 4-6-2 所示。

图4-6-2 示波管1．电子枪：由灯丝、阴极、控制栅极、第一阳极和第二阳极五部份组成，阴极是一个表面涂有氧化层的金属圆筒，灯丝通电加热后发射电子。

控制栅极是一个顶端有小孔的圆筒，套在阴极外面，它的电位比阴极稍低，对阴极发射出来的电子起控制作用，惟独初速度较大的电子才干穿过栅极顶端的小孔，然后在阳极加速下奔向荧光屏。

示波器面板上的“亮度”调整旋钮，就是通过调节栅极电位以控制射向荧光屏的电子流密度，从而改变屏上光斑的亮度。

阳极电位比阴极电位高不少，电子被它们之间的电场加速形成射线。

当控制栅极、第一阳极与第二阳极之间电位调节合适时，电子枪内的电场对电子射线有聚焦作用，所以第一阳极也称聚焦阳极，第二阳极电位更高，又称加速阳极。

面板上的“聚焦”调节旋钮，就是调节第一阳极电位，使荧光屏上的光斑成为璀璨、清晰的小圆点。

有的示波器还有“辅助聚焦”，实际是调节第二阳极电位。

2．偏转系统：它由两对互相垂直的偏转板组成，一对竖直偏转板，称为Y 偏转板；一对水平偏转板，称为 X 偏转板。

在偏转板上加之适当电压，当电子束通过时运动方向将发生偏转，从而使电子束在荧光屏上产生的光斑位置也发生改变。

物理实验中使用示波器的基本方法物理实验是理论知识应用于实际的重要环节之一，而示波器是进行物理实验的必备仪器之一。

它能够帮助我们观测电流、电压、频率等信号的变化情况，为实验结果的准确性提供重要数据。

本文将介绍物理实验中使用示波器的基本方法，希望能对广大实验爱好者提供一些参考。

1. 示波器的基本结构和原理示波器是一种能够显示电压波形的仪器，它由显示屏、控制按钮、探头和示波器主体等多个部分组成。

示波器的原理基于电流和电压的变化，通过探头将被测的信号输入示波器中，经过处理后在显示屏上显示出波形图。

2. 选择适当的示波器在进行物理实验时，根据不同的实验要求和测量对象，需要选择适合的示波器。

常见的示波器有模拟示波器和数字示波器两类。

模拟示波器适用于频率较低、对波形细节要求不高的实验，而数字示波器适用于频率较高、对波形细节要求较高的实验。

因此，在选择示波器时需要根据实验需求合理选用。

3. 连接示波器与被测电路在进行物理实验时，将示波器与被测电路正确连接是非常重要的。

首先，将示波器的地线与被测电路的地线相连，以确保电路的参考基准一致。

其次，使用示波器的探头将信号输入端与被测电路的信号输出端相连。

在接线过程中，要注意保持线路的稳定，避免干扰对实验结果的影响。

4. 调整示波器的参数在连接示波器和被测电路后，需要调整示波器的参数以获取期望的波形图。

首先，调整示波器的时间基准，使得波形图在屏幕上适当显示。

根据实验信号的频率，选择合适的时间尺度，不过大也不过小，以充分显示波形细节。

其次，调整示波器的垂直基准和增益，使得波形图在屏幕上的位置和幅度适当。

通过这些参数的调整，可以对波形进行合理放大或缩小，便于观察和记录。

5. 分析示波器的波形图在物理实验中，示波器的波形图是分析实验结果的重要依据。

通过观察波形的振幅、周期、频率以及相位等特征，可以提取出关键的实验数据。

同时，可以通过示波器的光标功能对波形进行详细的测量和分析，例如测量两个波形之间的时间差、幅度差等。
