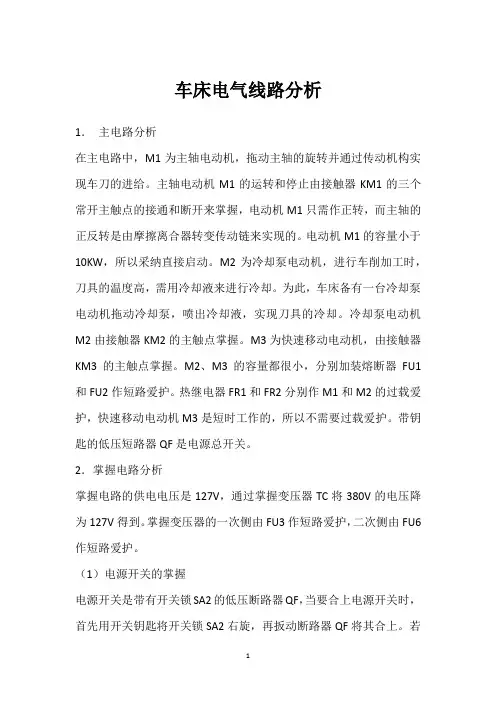

车床电气线路分析1．主电路分析在主电路中，M1为主轴电动机，拖动主轴的旋转并通过传动机构实现车刀的进给。
主轴电动机M1的运转和停止由接触器KM1的三个常开主触点的接通和断开来掌握，电动机M1只需作正转，而主轴的正反转是由摩擦离合器转变传动链来实现的。
电动机M1的容量小于10KW，所以采纳直接启动。
M2为冷却泵电动机，进行车削加工时，刀具的温度高，需用冷却液来进行冷却。
为此，车床备有一台冷却泵电动机拖动冷却泵，喷出冷却液，实现刀具的冷却。
冷却泵电动机M2由接触器KM2的主触点掌握。
M3为快速移动电动机，由接触器KM3的主触点掌握。
M2、M3的容量都很小，分别加装熔断器FU1和FU2作短路爱护。
热继电器FR1和FR2分别作M1和M2的过载爱护，快速移动电动机M3是短时工作的，所以不需要过载爱护。
带钥匙的低压短路器QF是电源总开关。
2．掌握电路分析掌握电路的供电电压是127V，通过掌握变压器TC将380V的电压降为127V得到。
掌握变压器的一次侧由FU3作短路爱护，二次侧由FU6作短路爱护。
（1）电源开关的掌握电源开关是带有开关锁SA2的低压断路器QF，当要合上电源开关时，首先用开关钥匙将开关锁SA2右旋，再扳动断路器QF将其合上。
若用开关钥匙将开关锁SA2左旋，其触点SA2（1-11）闭合，QF线圈通电，断路器QF将自动跳开。
若消失误操作，又将QF合上，QF将在0.1s内再次自动跳闸。
由于机床的电源开关采纳了钥匙开关，接通电源时要先用钥匙打开开关锁，再合断路器，增加了平安性，同时在机床掌握配电盘的壁龛门上装有平安行程开关SQ2，当打开配电盘壁龛门时，行程开关的触点SQ2（1-11）闭合，QF的线圈通电，QF自动跳闸，切除机床的电源，以确保人身平安。
（2）主轴电动机M1的掌握SB2是红色蘑菇型的停止按钮，SB1是绿色的启动按钮。
按一下启动按钮SB1，KM1线圈通电吸合并自锁，KM1的主触点闭合，主轴电动机M1启动运转。

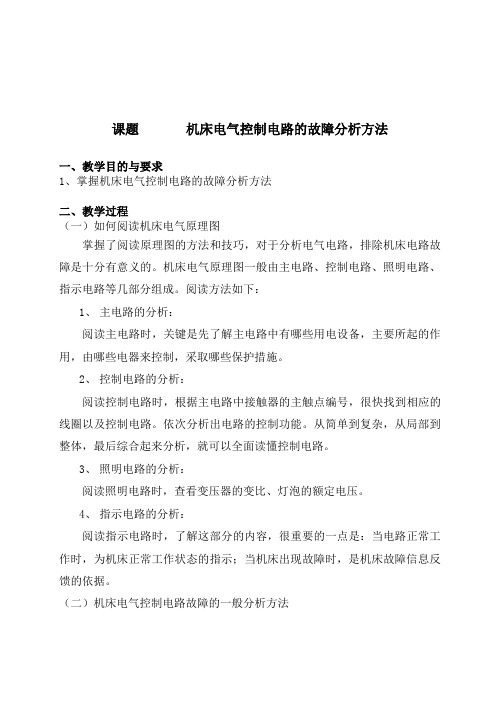

课题机床电气控制电路的故障分析方法一、教学目的与要求1、掌握机床电气控制电路的故障分析方法二、教学过程（一）如何阅读机床电气原理图掌握了阅读原理图的方法和技巧，对于分析电气电路，排除机床电路故障是十分有意义的。
机床电气原理图一般由主电路、控制电路、照明电路、指示电路等几部分组成。
阅读方法如下：1、主电路的分析：阅读主电路时，关键是先了解主电路中有哪些用电设备，主要所起的作用，由哪些电器来控制，采取哪些保护措施。
2、控制电路的分析：阅读控制电路时，根据主电路中接触器的主触点编号，很快找到相应的线圈以及控制电路。
依次分析出电路的控制功能。
从简单到复杂，从局部到整体，最后综合起来分析，就可以全面读懂控制电路。
3、照明电路的分析：阅读照明电路时，查看变压器的变比、灯泡的额定电压。
4、指示电路的分析：阅读指示电路时，了解这部分的内容，很重要的一点是：当电路正常工作时，为机床正常工作状态的指示；当机床出现故障时，是机床故障信息反馈的依据。
（二）机床电气控制电路故障的一般分析方法1、修理前的调查研究A、问询问机床操作人员，故障发生前后的情况如何，有利于根据电气设备的工作原理来判断发生故障的部位，分析出故障的原因。
B、看观察熔断器内的熔体是否熔断；其它电气元件有烧毁、发热、断线、导线连接螺钉是否松动；触点是否氧化、积尘等。
要特别注意高电压、大电流的地方，活动机会多的部位，容易受潮的接插件等。
C、听电动机、变压器、接触器等，正常运行的声音和发生故障时的声音是有区别的，听声音是否正常，可以帮助寻找故障的范围、部位。
D、摸电动机、电磁线圈、变压器等发生故障时，温度会显著上升，可切断电源后用手去触摸判断元件是否正常。
注：不论电路通电还是断电，要特别注意不能用手直接去触摸金属触点！必需借助仪表来测量。
2、从机床电气原理图进行分析首先熟悉机床的电气控制电路，结合故障现象，对电路工作原理进行分析，便可以迅速判断出故障发生的可能范围。
车床电气线路分析车床是一种常用的机械设备，用于加工金属和其他材料。
在车床的使用过程中，电气线路是至关重要的系统之一，对车床的正常运行起着重要的作用。
下面将对车床电气线路进行详细的分析。
车床的电气线路由电源系统、控制系统和电机系统组成。
电源系统提供车床所需的电能，包括主电源和控制电源。
主电源是车床的主要电源，通常是交流电。
控制电源是用来供给车床的控制系统和电机系统的低压直流电源。
控制系统是车床的核心部分，通过控制电路来实现车床的各种工作方式和运动控制。
控制系统主要包括主控制电路、操作控制电路和保护电路。
主控制电路是车床的主要控制部分，它通过对电机系统的控制来实现车床的各种工作方式。
主控制电路通常由控制开关、控制按钮和接触器组成。
控制开关用于选择车床的工作方式，如正转、反转和停止等。
控制按钮用于手动控制车床的运动，如快速进给和手动进给。
接触器是控制开关和电机之间的连接，通过控制开关的操作来控制电机的运行。
操作控制电路是通过控制按钮来实现对车床运动的控制。
操作控制电路通常包括按钮开关、继电器和接触器等组件。
按钮开关用于选择车床的运动方式，如手动、自动和急停等。
继电器是控制按钮和电机之间的连接，通过按钮的操作来控制电机的运行。
接触器用于控制车床的转向和速度。
保护电路是用来保护车床和操作人员的安全的电路系统。
保护电路主要包括短路保护、过载保护和接地保护等。
短路保护用于检测车床电气线路中的短路情况，并采取相应的保护措施，如断开电路或切断电源。
过载保护用于检测车床电气线路中的过载情况，并采取相应的保护措施，如断开电路或切断电源。
接地保护用于检测车床电气线路中的接地故障，并采取相应的保护措施，如切断电源。
电机系统是车床的动力系统，通过电动机提供驱动力。
电机系统通常由主电机和辅助电机组成。
主电机是车床的主要驱动力，通过转动主轴来实现工件的加工。
辅助电机用于控制车床的各种辅助装置，如进给机构、冷却系统和刀具升降装置等。
机床电气控制电路分析步骤引言在机床制造业中，电气控制电路是非常重要的一部分。
它负责控制机床的各种运动和功能，确保机床能够按照预定的要求正常工作。
因此，对机床电气控制电路进行分析和研究是至关重要的。
本文将介绍机床电气控制电路分析的步骤及相关知识。
步骤一：了解机床电气控制系统的基本原理在分析机床电气控制电路之前，我们首先需要了解机床电气控制系统的基本原理。
机床电气控制系统通常由电气元件、控制设备和执行元件组成。
其中，电气元件包括开关、继电器、传感器等；控制设备包括PLC、变频器等；执行元件包括电机、气缸等。
了解这些基本原理能够帮助我们更好地分析机床电气控制电路。
步骤二：分析电气控制电路的整体结构在进行具体的电气控制电路分析之前，我们需要先分析机床电气控制电路的整体结构。
通常，机床电气控制电路可分为输入端、控制端和输出端。
输入端接收对机床的操作指令，控制端对输入信号进行处理和控制，输出端控制机床的动作和动作方式。
这种整体结构的分析能够帮助我们更好地理解机床电气控制电路的工作原理。
步骤三：逐步分析电气控制电路的各个部分在了解了机床电气控制电路的整体结构之后，我们可以逐步分析电气控制电路的各个部分。
首先，我们可以从输入端开始分析，了解机床接收操作指令的方式和相关的电气元件。
接着，我们可以分析控制端的电气元件和控制设备，了解信号处理和控制逻辑。
最后，我们可以分析输出端的电气元件和执行元件，了解机床动作的方式和实现原理。
步骤四：仔细检查电气控制电路的连接和布线在分析机床电气控制电路的各个部分之后，我们需要仔细检查电气控制电路的连接和布线。
确保电气元件之间的连接正确可靠，避免因为连接不良或者布线错误导致机床无法正常工作。
同时，也要关注电气控制电路的安全性和可靠性，确保机床操作过程中不发生安全事故。
步骤五：运行和调试机床电气控制电路在确认电气控制电路的连接和布线无误之后，我们需要对机床电气控制电路进行运行和调试。
![机床电路分析[优选资料]](https://uimg.taocdn.com/104e0ed6cf84b9d528ea7af1.webp)
机床电气控制线路的分析一、引言机床电气控制线路是机床系统中至关重要的一部分，它负责对机床的各种运动和操作进行控制和调节。
正确分析机床电气控制线路的结构和工作原理对于保证机床运行的稳定性和性能提升都是至关重要的。
本文将对机床电气控制线路的分析进行详细介绍。
二、机床电气控制线路的组成机床电气控制线路由多个部分组成，下面将逐一进行分析。
1. 电源接线部分机床电气控制线路的电源接线部分负责将外部电源供电接入机床系统中。
它主要包括主电源开关、进线保护开关、隔离开关、电缆和连接插头等组成。
在实际应用中，对于不同型号和规格的机床，电源接线部分的组成与要求可能有所不同。
2. 控制电路控制电路是机床电气控制线路的核心部分，它通过各种控制元件和继电器来实现对机床运动和操作的控制。
常见的控制电路包括开关电路、继电器驱动电路、计时电路等。
控制电路的设计要符合机床的工作原理和要求。
3. 操作控制部分操作控制部分是机床电气控制线路中与操作人员进行交互的部分，它包括按钮、开关、指示灯、显示屏等设备，用于操作者对机床进行启动、停止、速度调节等操作。
操作控制部分的布置和设计要符合人体工程学原理，方便操作者使用和观察。
4. 电气保护部分机床电气控制线路的电气保护部分主要包括过载保护、短路保护、漏电保护等。
它们通过相应的保护装置和电路来保护机床系统免受电气故障和安全隐患的侵害。
5. 信号传输部分信号传输部分是机床电气控制线路中负责传输各种信号的部分，它包括模拟信号和数字信号的传输。
在传输过程中，需要注意信号的稳定性和抗干扰性，以保证信号的准确性和可靠性。
三、机床电气控制线路的工作原理机床电气控制线路的工作原理可以简单概括为以下几个步骤：1.电源接线部分将外部电源供电连接到机床系统中，保证系统正常运行。
2.操作者通过操作控制部分对机床进行启动、停止、速度调节等操作。
3.操作控制部分将操作信号传输给控制电路。
4.控制电路根据接收到的操作信号，控制相应的控制元件和继电器，以实现机床的运动和操作。
第三章 常用机床的电气控制线路金属切削机床是机械加工的主要设备。
本章主要介绍几种常用机床电气控制线路的工作原理。
本章要求：（１）会分析常用机床（如CA６１４０普通车床、M７１３０平面磨床、M７４７５B平面磨床、Z３５摇臂钻床、Z３０４０摇臂钻床、X６２W万能铣床与T６８卧式镗床）的电气控制原理。
（２）了解常用机床控制线路的常见故障及排除方法。
第一节 普通车床的电气控制线路车床是机械加工中使用最广泛的一种机床，约占机床总数的２５％～５０％左右。
在各种车床中，应用最多的是普通车床。
普通车床可以用来车削工件的外圆、内圆、端面和螺纹等，并可以装上钻头或铰刀等进行钻孔和铰孔等加工。
型号的含义为：C A6140车床结构上与C6140不同最大车削直径为400mm 卧式车床系卧式车床组下面以CA６１４０普通车床为例来进行分析。
一、主要结构和运动情况CA６１４０普通车床的主要结构如图３－１所示。
切削时，主运动是工件作旋转运动，也就是产生车削的运动；进给运动是刀具作直线移动，也就是使切削能连续进行下去的运动。
电动机的动力，由三角带通过主轴箱传给主轴。
变换主轴箱外的手柄位置，可以改变主轴的转速。
主轴通过卡盘带动工件作旋转运动。
主轴一般只要求单方向旋转，只有在车螺纹时才需要用反转来退刀。
CA６１４０用操纵手柄通过摩擦离合器来改变主轴旋转方向，别的车床也有用改变电动机的正反转向来改变主轴转向的。
CA６１４０车床的进给运动消耗的功率很小，且车螺纹时要求主轴的旋转角度与进给的移动距离之间保持一定的比例，所以也由主轴电动机拖动，不再另加单独的电动机拖动。
主轴电动机传来的动力，经过主轴箱、挂轮架传到进给箱，再由光杠或丝杠传到溜板箱，使溜板箱带动刀架沿图３－１ CA６１４０普通车床结构示意图床身导轨作纵向走刀运动；或者传到横溜板，使刀架作横向走刀运动。
所谓纵向运动，是指相对于操作者作向左或向右的运动。
所谓横向运动，就是指相对于操作者往前或往后的运动。
