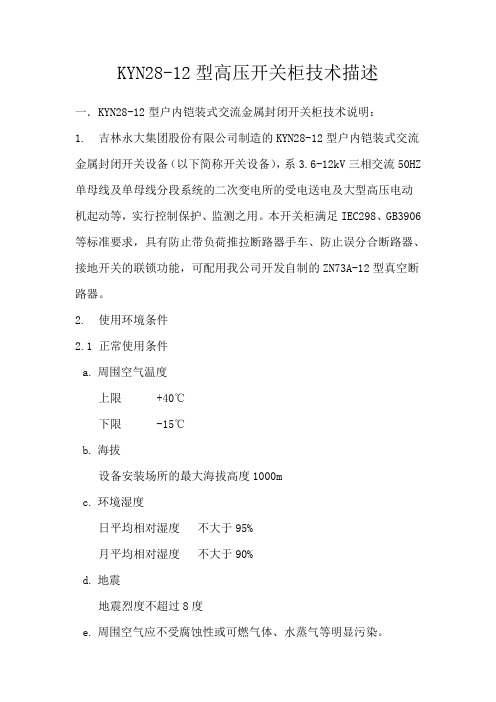

KYN28-12型高压开关柜技术描述一．KYN28-12型户内铠装式交流金属封闭开关柜技术说明：1. 吉林永大集团股份有限公司制造的KYN28-12型户内铠装式交流金属封闭开关设备（以下简称开关设备），系3.6-12kV三相交流50HZ 单母线及单母线分段系统的二次变电所的受电送电及大型高压电动机起动等，实行控制保护、监测之用。

本开关柜满足IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、接地开关的联锁功能，可配用我公司开发自制的ZN73A-12型真空断路器。

2. 使用环境条件2.1 正常使用条件a.周围空气温度上限 +40℃下限 -15℃b.海拔设备安装场所的最大海拔高度1000mc.环境湿度日平均相对湿度不大于95%月平均相对湿度不大于90%d.地震地震烈度不超过8度e.周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染。

f.无严重污秽及经常性的剧烈振动。

严酷条件下严酷度设计满足I 类要求。

2.2 特殊工作条件：在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂协商。

2.3 开关设备技术参数见表13. 结构开关设备按GB3906中的铠装式金属封闭开关设备而设计。

整体是由柜体和中置式抽出部件（即手车）两大部分组成。

柜体分四个单独的隔离室，外壳防护等级为IP4X，各小室间和断路器室打开时防护等级为IP2X。

具有架空进出线、电缆进出线及其它功能方案、经排列、组合后能成为各种方案形式的配电装置。

本开关设备可以从正面进行安装和维护，因此它可以背靠背组成双重排列和靠墙安装，提高了开关设备的安全性、灵活性、减少占地面积。

3.1 外壳及其它开关设备的外壳采用优质冷轧钢板，经数控机床加工，并采取标准折边工艺。

这样使整个柜体不仅具有精度高、并具有很强的抗腐蚀与抗氧化性，而且由于采用标准折边工艺使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。

外壳色调一致，颜色为彩黄色（RAL9001），面板喷涂平整，附着牢固。

ZN63A-12(VS1)户内高压交流真空断路器

ZN63A-12(VS1)户内高压交流真空断路器

52
29
6
57
55
13 14 S9
23 24 S9
33 34 S9
53 54 S9
21 22 QF
13
23
14 S8 24 S8
33 34 S8
53 54 S8
X: 21
51
50
53
54
39
16
58
56
8 订货须知
用户在订货时应注明： 8.1 断路器型号、名称及订货数量； 8.2 断路器额定电压、额定电流及额定短路开断电流； 8.3 额定操作电压； 8.4 备品、配件的名称及数量； 8.5 若是高海拔产品，请注明海拔高度； 8.6 用户若有其它特殊要求，可在订货时说明。
10 110
856
1036
495 10
275
A
370 170
160 780
60 30
A向(接地排) 4A-φ向9
41
20
30
80
798
1074
主视图
210
210
80 40
4-φ14
40 20
650
100
4-φ14 安装孔
160 617 720 806
俯视图(无断路器)
轴侧视图(无断路器)
中压开关元件类
3150、4000、 5000
42 75 50 130 130 50 20 4
分-t-合分180s-合分*
10000
4.2 储能电机：采用永磁式单相直流电动机，其技术数据(见表2)
型号
额定电压(V)
额定 输出功率(W)
正常工作 电压范围(V)
ZYJ55-1 DC110；DC220

通风机配电、控制技术规格书

通风机配电、控制技术规格书

潞安新疆煤化工（集团）有限公司砂墩子矿井通风机配电、控制技术规格书中煤国际工程集团北京华宇工程有限公司二零一零年八月第一章概述1、使用条件1.1、服务年限：中央回风立井服务年限约20年。

气象条件1.2、气候类型：本区属大陆性温带干旱气候，干旱、少雨雪。

1.3、气温：年平均最高气温31℃至35℃，极端最高气温达43.9℃；年平均最低气温-18℃至－15℃，极端最低气温－31.9℃。

1.4、风向、风速、风压：春夏两季多风，风向以东北风为主，平均风速为2.8m/s最速为26.4m/s，基本风压为0.6kN/m2。

1.5、降雨量：常年少雨雪，全年降水量不足40mm，降水日数不足25天，年平均蒸3064.3mm。

1.6、土壤最大冻深： 1.27m。

2、通风机概况：砂墩子矿井风井场地选用2台变频调速的防爆对旋轴流式通风机，一台工作，一台备用，采用两级对旋，设备安装于回风立井井口。

通风机驱动电动机为矿用隔爆型异步电动机,功率：560kW；电压：660V；驱动方式：变频驱动：数量：4台(每台风机配2台电机)；冷却方式：风冷；电机定子绕组部分应装设温度检测传感器。

通风机配电室电源引自110kV变电站10kV不同母线段。

风机在线监测装置由通风机主机厂配套供货根据相关规范要求。

第二章配电设备1．规范标准质量保证技术资料1.1、开关柜设备制造应遵守的规范和标准GB3906《3-35kV交流金属封闭开关设备》。

GB-11022《高压开关设备通用技术条件》。

GB/T1984-1989《高压交流断路器》。

GB/T1985-1989《交流高压隔离开关和接地开关》。

GB/T15166.1~2-1994《交流高压熔断器》。

1.2微机保护遵守的规范和标准GB50062-92 《电力装置的继电保护和自动装置设计规范》GB/TT15145-94《微机线路保护装置通用技术条件》；GB7267-87《电力系统二次回路控制，保护屏及柜基本尺寸系列》GB57772-91《电力系统二次回路控制及继电保护屏（柜、台）通用技术条件》GB/T13729-92 《远动终端通用技术条件》；GB14285-2006《继电保护和安全自动装置技术规程》GB7261-87《继电器及继电保护装置基本试验方法》ZBK45020-91《电力系统保护、继电器及自动装置通用技术条件》1.3卖方应提供下列设备质量证明书3.3.1产品合格证(包括微机综合保护装置、开关柜、UPS电源等)3.3.2制造验收记录、产品鉴定文件和技术资料，(包括微机综合保护装置、开关柜等)。

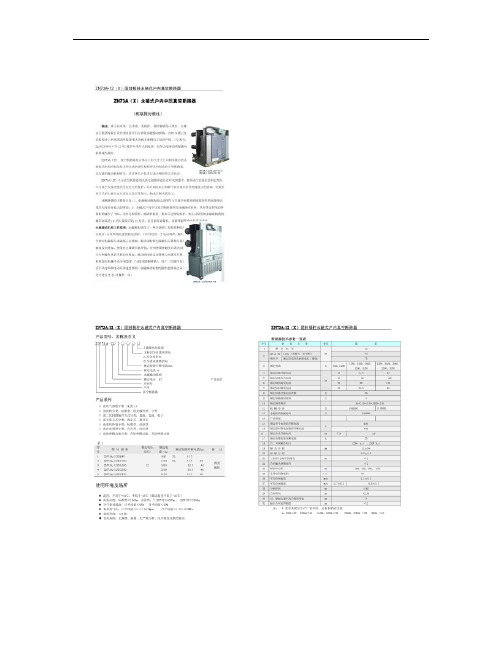

ZN73A(X)永磁式户内中压真空断路器

ZN73A(X)永磁式户内中压真空断路器

630 20 φ35
1250 31.5 φ49
1600 φ55
ZN73A-12（X）固封极柱永磁式户内真空断路器
ZN73A 2000A、2500A、3150A、4000A 固封极柱型
固定式
额定电流(A) 额定短路开断电流(kA)
1600 2000 2500 3150 31.5 40
4000 40
移开式
JILIN YONGDA GROUP CO.0
1250 31.5
1600
相间距 150mm 及大相距不用隔板 移开式
吉 林 永 大集 团 有 限 公 司
JILIN YONGDA GROUP CO., LTD
额定电流(A) 额定短路开断电流(kA) 配合静触头尺寸(mm) 相间距为 150mm
YDKZ-B 二次原理图
YDKZ-B 二次配线图
ZN73A-12（X）固封极柱永磁式户内真空断路器
直流移开式带闭锁二次原理图
直流移开式带闭锁二次配线图
ZN73A-12（X）固封极柱永磁式户内真空断路器
直流移开式带闭锁二次原理图（带放弹跳功能）
直流移开式带闭锁二次配线图（带放弹跳功能）
ZN73A-12（X）固封极柱永磁式户内真空断路器 选型指南
额定电流(A) 额定短路开断电流(kA) 配合静触头尺寸(mm) 相间距
1600、 2000、 31.5 40 φ79
2500 3150 31.5 40 φ109
4000 40
ZN73A-12（X）固封极柱永磁式户内真空断路器
YDKZ-A 二次原理图
YDKZ-A 二次配线图
ZN73A-12（X）固封极柱永磁式户内真空断路器
12
40 40 40 40

ZN63A(VS1)型系列户内真空断路器安装使用说明书

ZN63A(VS1)型系列户内真空断路器安装使用说明书

说明本产品的正常运行是建立在正确使用、安装及维护的基础上，断路器运行应在其铭牌规定的参数以内运行，用户应认真阅读本手册并严格按要求使用。

1概述1.1产品的型号及意义（说明：ZN63A型系列真空断路器为行业标准号即VS1真空断路器）1.2产品的主要用途和适用范围、环境条件1.2.1 ZN63A (VSl)型户内真空断路器（以下简称断路器）是额定电压12kV、交流50Hz的户内开关设备元件，产品符合GB1984-89《交流高压断路器》、JB3855-1996《3.6～40.5kV户内交流高压真空断路器》、DL403-2000《12kV一40.5kV高压真空断路器订货技术条件》及IEC56·694等标准的规定。

产品采用CAD辅助设计动态模拟分析，使产品无论在任何条件均保持良好的运行状态。

产品无论在配电系统正常条件下还是故障条件下（特别是在短路条件下）均可对配电设施提供控制及保护，在额定参数下，可频繁操作，并可多次开断短路电流。

断路器采用操动机构与断路器本体一体式设计，既可用于固定安装单元，也可配用专用推进机构，组成手车单元使用。

1.2.2环境条件：a、环境温度不高于+40℃，不低于-15℃（允许在-30℃下储运）;b、海拔高度低于lOOOm；c、空气相对湿度日平均不大于95%，月平均不大于90%，饱和蒸汽压每日平均不大于2.2×l0-3MPa,平均不大于1.8×l0-3MPa，在高湿度期内温度急降时，可能凝露；d、地震烈度不超过8度；e、无火灾、爆炸、严重污秽、化学腐蚀及剧烈震动场所。

1.3产品外型图及安装尺寸1.3.1 ZN63A(VS1)型系列户内真空断路器本体（固定式）外形及安装尺寸（见图la; lb; lc）1.3.2 ZN63A(VS1)型系列户内真空断路器抽出式外形及安装尺寸(见图2a; 2b; 2c；2d)1.4断路器与柜体推荐配合尺寸1.4.1 VSl(800)与柜体(800)推荐配合尺寸示意图：1.4.2 VS1(1000)与柜体（1000）推荐配合尺寸示意图：1.5技术参数1-5.1 ZN63A型系列户内真空断路器主要技术参数见表1表1注：1、当额定短路开断电流≤31.5kA时，额定短路开断次数为30次。

ZN73A(X)永磁式户内中压真空断路器.

ZN73A(X)永磁式户内中压真空断路器.

ZN73A-12（X）固封极柱永磁式户内真空断路器直流移开式带闭锁二次原理图（带放弹跳功能）直流移开式带闭锁二次配线图（带放弹跳功能）
ZN73A-12（X）固封极柱永磁式户内真空断路器选型指南断路器选型产品型号 ZN73A 额定电压 -12 操动机构 /D：永磁操动机构额定电流额定短路电流电源类型其它 630A -20 kA D：220DC 储能（X）：为 1250A -31.5 kA 操作固封极柱1600A -40 kA A：220AC 储能型断路器 2000A 操作 2500A 无：为普通 3150A 220DC 直流 4000A 操作例如：ZN73A-12/D1250-31.5-A（X）为 12kV 额定电压、1250A 额定电流、31.5kA 额定短路电流、交流 220V 电源操作、固封极柱型断路器注：若电源电压在电源类型格中没有含盖，或有其它要求，可在其它中注明。

额定电压、额定电流、额定短路电流三项中的值为实际值。

移开式或固定式请在其它中注明。

ZN73A-12技术参数

275
275
300
300
11
合闸触头压力
N
20kA
2000±200
31.5kA
3100±200
40kA
4500±300
12
主导电回路电阻
μΩ
60
60
45
30
≤15
≤15
13
触头开距
mm
11±1*
10±1*
14
接触行程
mm
3.5±0.5
4±1
15
分闸时间
ms
≤100
≤150
16
合闸时间
ms
≤60
≤60
24
永磁机构机械寿命
次
≥100000≥60000（50KA以上）
25
额定单个电容器组开断电流
A
630
26
额定背对背电容器组开断电流
A
400

28
动、静触头累积允许磨损厚度
mm
3
29
燃弧时间
ms
10
30
分断时间
ms
≤30
31
操作机构型式
永磁操作机构
储能机构电源电压及允许波动范围
40
50
63
5
额定短路关合电流（峰值）
50
63
80
100
125
160
6
额定动稳定电流（峰值）
50
63
80
100
125
160
7
额定热稳定电流（有效值）
20
25
31.5
40
50
63
8
额定短路开断电流次数

人民电器 ZN73M-12户内永磁式高压交流真空断路器 产品说明书

Z N 73 - 12 / □ - □额定短路开断电流(kA)额定电流(A)额定电压(kV)永磁机构设计序号户内真空断路器M 概述ZN73M 户内永磁式高压交流真空断路器为户内安装、空气绝缘，用于开合各种不同性质的电力负荷，适用于城网、农网、矿山及铁道等电网建设和改造工程中，尢其是用于在工作电流范围内频繁操作和对短路开断操作次数有一定要求的场合。

该产品吸纳国内外先进技术及工艺，具有智能化、高可靠、寿命长、免维护等特点，使用时对周围环境无污染，是绿色环保产品。

本系列产品符合GB/T 1984、GB 3309、GB/T 11022等国家标准及有关规定。

/T 型号及其含义主要技术参数 ZN73M-12户内永磁式高压交流真空断路器高压电器041结构及永磁机构工作原理● 真空断路器极柱结构ZN73M型系列户内真空断路器配用陶瓷真空灭弧室，为中间封接或一次封排灭弧室，均选用铜铬触头材料，杯状纵磁场触头结构。

其触头的电磨损速率小，电寿命长，触头耐压水平高，介质绝缘强度稳定。

弧后恢复迅速截流水平低，开断能力强。

ZN73M型系列户内真空断路器总体结构采用操作机构和灭弧室前后布置的形式，主导电回路为三相落地式结构。

真空灭弧室纵向安装在一个管状的绝缘筒内，绝缘筒由环氧树脂采用APG工艺浇注成型，因而特别抗爬电。

这种结构设计，同时减少粉尘在灭弧室表面聚积。

有效的防止真空灭弧室受外部因素的影响。

ZN73M型系列户内真空断路器根据用户要求也可以安装固封式灭弧室极柱，它将真空灭弧室通过特殊工艺固定在绝缘极柱内部，减少了装配调整环节，提高了机械可靠性，有效防止了对地绝缘易污秽、凝露影响的缺陷，保护了真空灭弧室不受外界撞击。

● 操作机构的结构ZN73M型系列户内真空断路器机构部分采用模块化设计，其中主要包括永磁操作机构、手动紧急分闸装置，控制器模块，储能模块。

永磁操作机构、手动紧急分闸装置的结构如图1所示。

该永磁机构采用双稳态形式。

户外高压真空断路器


惠立于民 责熔于心
上海民熔电气：
吸收一部分电弧能量，有助于弧后间隙介质强度的恢复。
操作机构
按照断路器型式不同，采用的操作机构不同。常用的操作机构有弹簧操作机构、CD10 电磁操作机构、CD17
电磁操作机构、CT19 弹簧储能操作机构、CT8 弹簧储能操作机构。
强度又迅速恢复起来。
技术参数
参数名称 单位 型号 ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40 电压参数 额定电压 kV 10 最高电压 11.5 绝缘水平 工频耐压 极间、极对地 42 断口间 48 冲击耐压 极间、极对地 75 断口间 84 电流参数 额定电流 A 1250 1250 3150 额定短路开断 kA 20 31.5 40 额定峰值耐受电流 kA 50 80 100 4S 短时耐受电流 kA 20 31.5 40 额定短时关合电流(峰值) kA 50 80 100 额定单个电容器组开断电流 A 630 800 额定背对背电容器组开断电流 A 400 400 寿命 额定短路开断电流次数 次 50 50 30 机械寿命 次 10000 其它 额定操作顺序 分-0.5s-合分-180s-合分 分-180s-合分-180-合分 全开断次数 不大于 60 配用操动机构 CD 或 CT 机构 机械特性 （运行参数） 序号 机械特性参数 单位 ZN28-12/1250-20 ZN27-12/1250-31.5 ZN27A-12/3150-40 1 触头开距 mm 11±1.0 10±1.0 11±1.0 2 接触行程 mm 4±1.0 3±0.5 3 触头接触压力 N 1500±200 3000±200 5000±300 4 平均合闸速度 m/s 0.6±0.2 5 平均分闸速度 m/s 1.1±0.2 1.1±0.3 1.1±0.3 6 合闸弹跳时间 ms <2 7 分、合不同期性 ms <3 8 合闸时间 ms <100 9 分闸时间 ms <60

VS1ZN63A户内高压交流真空断路器

型号及其含义
VS 1 - 12
注:弹簧储能分为手动储能、电动储能两种。
主要技术参数
VS1(ZN63A)手车式
VS1(ZN63A)固定式 Nhomakorabea储能电机技术参数 合闸线圈: 额定工作电压(V)
正常工作范围 额定电压Un:440V 交流:85%～110%Un 直流:80%～110%Un 380V、660V 交流:85%～120%Un 直流:65%～120%Un
1 6 0 0、2 0 0 0、2 5 0 0、3 1 5 0 A
A
订货须知
◆断路器型号、名称及订购数量； ◆额定电压、额定电流、额定短路开断电流； ◆额定辅助回路电压； ◆特殊要求请与我们联系。
外形及安装尺寸
手车式断路器的外形及安装尺寸图
6 3 0、8 0 0、1 0 0 0、1 2 5 0、1 6 0 0、2 0 0 0、2 5 0 0 A
手车式断路器的外形及安装尺寸图
正常使用条件
◆环境温度:-15℃～40℃,24小时内平均温度不超过35℃,最温差不超过25度。 ◆海拔高度:不超过3000m。 ◆周围空气无腐蚀、可燃性、爆炸性粉尘或气体尘埃，无化学性蒸汽或盐雾污染。 ◆大气条件:湿度条件:相对湿度平均值不超过95%,月相对湿度平均值不超过90%； ◆风压:不超过700Pa(相当于风速34m/s)； ◆地震烈度:不超过8度； ◆污秽等级:Ⅳ级；
VS1(ZN63A)户内高压交流真空断路器
概述
◆三相交流50Hz、12kV电力系统中户内高压真空断路器。 ◆主要用于工矿、企业、发电厂或变电站电气设备中作保护和控制之用，也可用于KYN28A-12(GZS1)等中置手车式开关柜及XGN 固定式开关柜。 ◆执行标准:GB1984-2003/IEC62271-100《高压交流断路器》、GB/T11022-1999《高压开关设备和控制设备标准的共 用技术要求》、DL/403《12～40.5户内高压真空断路器订货技术条件》。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

ZN73A-12（X）固封极柱永磁式户内真空断路器
断路器技术参数一览表
序号 1 2 额 额定绝 缘水平 额定电流 额定短路开断电流 额定短路关合电流 额定峰值耐受电流 额定短时耐受电流 额定短路开断电流次数 额定短路持续时间 额定操作顺序 机 械 寿 命 永磁机构机械寿命 产品重量 额定单个电容组开断电流 额定背对背电容器组开断电流 额定失步开断电流 额定电缆充电开断电流 合、分闸操作电压 触 头 开 距 接 触 行 程 三相合\分闸不同期性 合闸触头弹跳时间 相间中心距 主导电回路电阻 平均分闸速度 平均合闸速度 分闸时间 合闸时间 动、静触头累积允许磨损厚度 触头分闸反弹幅值 mm μΩ m/s m/s ms ms mm mm 0.7±0.2 ms mm A kA A 7.9 25 220v a.c 、220V d.c 11±1* 3.5±0.5 ≤2 ≤2 150、230、250、 275 ** 1.1±0.2 0.8±0.2 ≤60 ≤100 3 ≤2 630 400 16 次 次 次 S kA 参 定 电 数 压 kV 名 称 单位 数 12 42 75 A 630、1250 20 50 50 20 1250、1600、2000、 2000、3150 31.5 80 80 31.5 30 4 分-0.3S-合分-180S-合分 ≥60000 100000 ≥30000 1250、1600、2000、 2500、3150 40 100 100 40 据
YDKZ-B 二次原理图
YDKZ-B 二次配线图
ZN73A-12（X）固封极柱永磁式户内真空断路器
直流移开式带闭锁二次原理图
直流移开式带闭锁二次配线图
ZN73A-12（X）固封极柱永磁式户内真空断路器
直流移开式带闭锁二次原理图（带放弹跳功能）
直流移开式带闭锁二次配线图（带放弹跳功能）
ZN73A-12（X）固封极柱永磁式户内真空断路器 选型指南
ZN73A-12（X）固封极柱永磁式户内真空断路器
◆ 永磁操动机构技术参数
序号 1 2 3 4 5 6 项 目 操动机构型号 额定短路开断电流 合闸电流* 分闸电流* 合、分闸额定工作电压 机械寿命 kA A A V 万次 单位 CDY-Ⅱ 20 25 31.5 45 2 220V d.c 10 10 ZN73A-12 CDY-Ⅲ 31.5 40 90 3.5
* 合闸电流、分闸电流为瞬时值，持续时间为 80ms 以内
◆ 控制电路电气参数
额定工作电流（A） 序 号 1 2 3 控制电路类型 断路器额定 电流（A） 额定工作电 压(V) 合闸 直流供电接触器式 交流供电接触器式 电子式 见上表的 2、3、4、5 项 220V a.c 220V a.c 220V d.c 2.2 * 2.2 * 2.2 * 主回路 分闸 合闸控 制回路 2 2 0.5 分闸控 制回路 1 1 0.5
ZN73A-12（X）固封极柱永磁式户内真空断路器

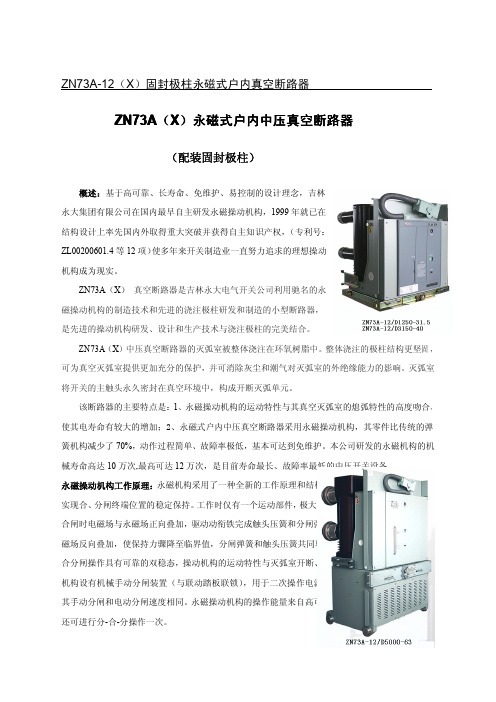

ZN73A（X）永磁式户内中压真空断路器
