SFZW-12系列智能高压永磁真空断路器

ZW8-12智能分界开关概述ZW8—12／智能型户外高压真空断路器(以下简称智能型断路器)用于交流50Hz、电压10—12kV的三相电力系统，作为分断、关合负荷电流之用，它具有过载及短路保护功能、速断保护功能、定时限延时保护功能、自动重合闸功能，还可以根据用户需要配装避雷器或隔离开关(即断路器与隔离开关组合，以下简称“组合智能型断路器”)等。

该智能型断路器自备电源，可就近遥控操作，备有CT、PT接口，可满足遥测要求。

ZW8-12型户外高压柱上真空断路器是额定电压为12KV的新型户外高压开关设备，主要用于城网和农网的配电系统中，作为分、合负荷电流、过载电流及短路电流之用。

是取代油浸式断路器实现无油化的理想产品。

外绝缘采用硅橡胶材料，绝缘可靠，防污秽能力强。

ZW8-12真空断路器配用弹簧储能操作机构，可手动操作、电动操作和遥控分合闸操作。

可在断路器侧边加装隔离开关，形成户外高压真空断路器一户外高压隔离开关组合电器，增加了可见隔离断口，并具有可靠的联锁操作。

根据用户要求，可与相应的控制器配合组成交流高压真空自动重合器、自动分段器，自备操作电源，是实现配电网自动化的理想设备。

采用高压电压互感器结构外置，内置均可。

ZW8A-12是由ZW8-12断路器与隔离刀组合而成的，称为组合断路器，可作为分段开关使用。

ZW8-12智能分界开关型号含义：Z W 8 -12/630 -20│││││└──开断电流││││└─────额定电流│││└────────额定电压│││││└─────────设计序号│└──────────户外└────────────真空ZW8-12F智能分界开关主要用途：ZW8-12系列户外高压真空断路器（以下简称“断路器”）用于交流5 0Hz、额定电压12kV的三相电力系统中，作为分、合负荷电流、过载电流及短路电流之用。

断路器可配置重合控制器能识别电流特性并实现多次自动重合闸或永久故障的隔离；自备PT作为电源，成为有电压、电流信号输出并可控制的智能断路器；由电子PT提供电源并可完成过流延时、涌流延时、短路速断的三段复合保护。

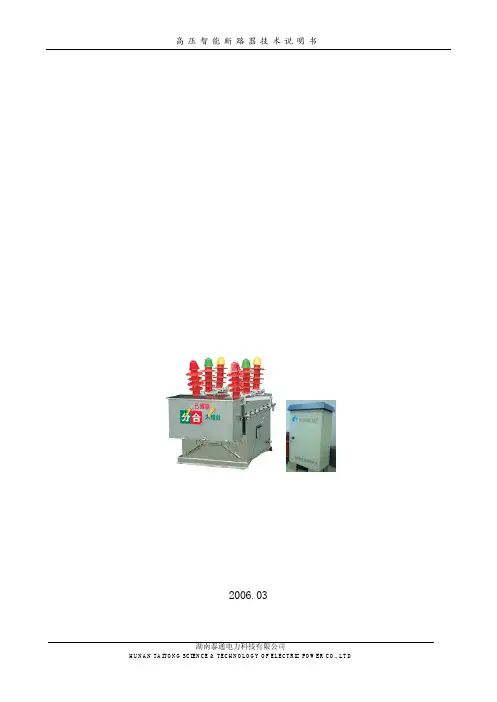

高　压　计　量　真　空　断　路　器　技　术　说　明　书　湖南泰通电力科技有限公司　2006. 031、产品用途高压计量真空断路器是三相交流50Hz、额定电压12kV的户外真空断路器、高压计量一体化综合开关、计量设备。

作为断路器实现开断、关合配电系统负荷电流、过载电流和短路电流，具有高精度高压计量，实现有功电能表、无功电能表、有功需量表、功率因素、预付费表、复费率表的所有计量功能，同时具备预购电自动控制断电、超负荷报警、缺相报警、事件记录和远程自动抄表等多种功能。

控制设备具有国际标准IC卡接口、符合国标的RS485接口、红外通讯接口，配备液晶显示器，以IC卡或手提电脑为媒介实现用户与供电部门计算机的信息传输。

并可选择GPRS/CDMA远程通信传输方式，方便电力部门实现计算机网络管理（另配用电管理终端）。

2、总体结构布局该产品由真空断路器本体、永磁操作机构、组合式互感器、复合式控制器、多功能复费率计量表组成。

2. 1 断路器本体断路器本体采用真空灭弧，真空泡外层套硅橡胶绝缘，干式、无油污、无渗漏。

相间绝缘，采用世界最先进的ＤＭＣ新型符合绝缘材料，Ａ、Ｂ、Ｃ三相独立隔离，提高相同绝缘性能。

防腐蚀，免维护。

安全满足电力部对电网配电设备向“小型化、无油化、低噪音、自动化、智能化和高可靠性”方向发展的要求。

　真空断路器从ＺＷ６－１２系列、ＺＷ８－１２系列及ＺＷ３２－１２系列中选用。

优先选用ＺＷ３２－１２系列。

　断路器配置保护ＴＡ，用于实现对线路进行过流及短路保护。

2.2 永磁机构为了实现与复合式控制器进行接口，实现自动开断电网供电，使用永磁操作机构与弹簧机构相结合的单稳态机构，以高可靠和低成本达到自动控制断路器开合的要求。

　2.3 组合式互感器组合式互感器为电能计量用，要求TV、TA的精度达到0.2级。

组合式互感器的结构选用干式互感器。

组合互感器与ZW32-12配合使用时，采用外置式结构。

当与ZW8-12配合使用时，采用全内置式结构。

产品概述ZW32-12(F)□/T系列户外高压交流智能真空断路器(以下简称“智能断路器”), 为额定电压1 2kV、三相交流50Hz的户外高压配电开关设备, 主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流, 适用于变电站及工矿企业配电系统中作保护和控制之用, 亦可用于农村电网等需要频繁操作的场所。

智能断路器符合GB 1984—2014《高压交流断路器》、DL/T 402—2007《高压交流断路器订货技术条件》、DL/T 403—2000《12kV～40.5kV高压真空断路器订货技术条件》及DL/T 721—2013《配电自动化系统远方终端》等技术标准。

适用场所海拔: 不超过1000m, 如海拔高于1000m，则额定绝缘水平应进行相应修正;环境温度: 上限+45℃, 下限-40℃，最大日温差25K;湿度: 日相对湿度平均值≤95%, 月相对湿度平均值≤90%;太阳辐射强度: ≥0.1W/cm2;风速: 34m/s;风压: 700Pa;污秽等级: e级;覆冰厚度: ≤10mm;耐受地震能力: 水平加速度0.3g, 垂直加速度0.2g。

结构功能特点总体结构为三相支柱式, 壳体密封性能良好;外壳(箱体) 采用SUS304无磁不锈钢材料, 经进口氩弧焊机精密焊接并亮化(抛光)处理, 外观精美, 永不锈蚀;真空灭弧室通过绝缘拉杆与操动机构连接, 性能稳定可靠;真空灭弧室与主导电回路及绝缘支撑等部件用环氧树脂经APG工艺浇注成一个有机的整体, 并采用硅橡胶包封,具有良好的抗凝露性能和机械强度; 采用高性能的小型化弹簧操动机构, 其结构简单, 机械寿命长, 兼具电动、手动储能及分、合闸操作功能;结构新颖, 体积小, 重量轻, 便于安装;可实现三段式保护、零序接地保护、重合闸及远方通信等功能。

技术参数外形尺寸。

ZW20A-12型户外高压交流真空断路器1。

概述ZW20A-12/T1000(630）—25型户外高压交流真空断路器(以下简称断路器）为额定电压12kV,三相交流50Hz的户外配电设备。

它采用真空灭弧和SF6气体作为绝缘介质，是ZW20-12型柱上真空断路器改进型产品。

箱体采用了引进日本东芝公司VSP5的气体密封，防爆,绝缘结构技术，进出线导管也进行了密封性能改进，整体密封性能优良,内部充装的SF6气体不泄漏，不受外界环境影响，其弹簧操作机构进行了小型化设计和可靠性和稳定性优化，采用直动链条主动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍：主回路的轴与套之间的接触采用了内收外张式表链结构,主回路的接触电阻小,温升低.所以,ZW20A—12型户外柱上真空断路器是一种免维护产品，是柱上断路器中的佳品。

ZW20A—12较ZW20-12还增加了过流保护，机构弹簧储能指示,并配备航空插座作二次电气连接，便于与智能化控制器相结合。

优良的电气和机构性能,使ZW20A-12型户外柱上真空断路器得到广泛的应用。

主要用于开段，关合10kV 电力系统的负荷电流及短路电流,适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于电网频繁操作的场合。

本产品与控制器配套，具有优良的重合器功能，能满足配电自动化系统要求.本产品主要符合以下标准:GB1984 高压交流断路器GB/T11022 高压开关设备及控制设备标准的共用技术要求2. 型号及含义3。

使用条件3。

1 海拔高度：不超过2000m；3.2 周围空气温度：-40°C~+40°C,日温差：日温变化不大于25°C;3。

3 风速:不大于35m/s；3.4 无易燃,爆炸危险,强烈化学腐蚀物(如各种酸,碱或浓烟等)和剧烈震动的场所。

4. 产品特点操作灵活,方便:本产品既可电动储能，电动分合闸，也可手动储能，手动分，合闸功能，并能近距离或远离遥控操作；开断性能优越：开断短路电流25KA达30次；操作功率小,可靠性高：全新设计的小型化电动弹簧机构,机件数目和储能电机是额定功率(约40W左右）都降低到最低水平;安装方式灵活：可采用柱上吊装或坐安装方式；具有免维护特性：断路器主回路,二次元器件,操作机构均密封在SF6气体(零表压)中，不受外界环境影响，性能稳定,可靠，免维护；密封性能可靠：采用成熟的密封结构技术,密封性可靠;进出线绝缘性能优良：采用硅橡胶套管,使接线端子之间绝缘离充裕，外绝缘性能优良使用安全；“四遥”功能：可与控制器配套，实现遥控,遥测，遥信和遥调功能。

ZW32-12型10kV户外真空断路器技术规范1 范围本技术规范提出了ZW32型真空断路器的技术要求，主要包括设备的执行标准、使用环境、主要技术参数、结构、性能等方面的内容，供方应保证提供符合国家相关标准规定的产品。

投标人应获得ISO9000（GB/T 19000）资格认证书及国家强制性产品(CCC)认证并取得证书，产品应在相同或更恶劣的运行条件下持续运行三年以上的成功经验。

提供的产品应有两部鉴定文件或等同有效的证明文件。

对于新产品，必须经过挂网试运行，并通过产品鉴定。

招标人在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，未对一切技术细则作出全面的规定，也未充分引述有关标准和规范的条文，投标人应提供一套满足本规范书和现行有关标准要求的高质量产品及其相应服务。

2 引用标准GB1984-2003 高压交流断路器GB3309-1989 高压开关设备常温下的机械试验GB/T5465.2-1996 电气设备用图形符号GB5582-1993 高压电力设备外绝缘污秽等级GB7354-1987 局部放电测量GB11022-1999 高压开关设备和控制设备标准的共用技术要求GB/T16927.1-1999 高电压试验技术第一部分：一般试验要求DL402-1999 交流高压断路器订货技术条件DL403-2000 12kV～40.5kV高压真空断路器订货技术条件1.2符合标准GB1984《交流高压断路器》GB11022《高压开关设备和控制设备标准的共同要求》 GB311.1-6《高压输变电设备的绝缘配合》GB763《交流高压电器在长期工作时的发热》GB2706《交流高压电器动、热稳定试验方法》GB3309《高压开关设备在常温下得机械试验》DL/T593《高压开关设备在共同订货技术条件》JB/T3855-2008《高压交流真空断路器》3 使用环境条件周围空气温度上限不超过40℃，下限不超过—45℃；风速不大于35m/s；海拔不高于2000m；地震烈度不超过8度；环境湿度:月平均相对湿度不大于90%;日平均相对湿度不大于95%；安装场所应没易燃、爆炸、化学腐蚀物质及经常性剧烈振动;污秽等级：Ⅳ级。

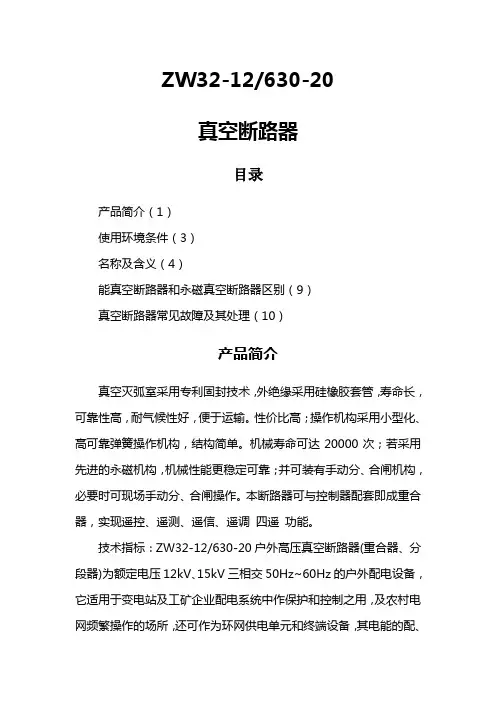

ZW32-12/630-20真空断路器目录产品简介（1）使用环境条件（3）名称及含义（4）能真空断路器和永磁真空断路器区别（9）真空断路器常见故障及其处理（10）产品简介真空灭弧室采用专利固封技术，外绝缘采用硅橡胶套管，寿命长，可靠性高，耐气候性好，便于运输。

性价比高；操作机构采用小型化、高可靠弹簧操作机构，结构简单。

机械寿命可达20000次；若采用先进的永磁机构，机械性能更稳定可靠；并可装有手动分、合闸机构，必要时可现场手动分、合闸操作。

本断路器可与控制器配套即成重合器，实现遥控、遥测、遥信、遥调四遥功能。

技术指标：ZW32-12/630-20户外高压真空断路器(重合器、分段器)为额定电压12kV、15kV三相交50Hz~60Hz的户外配电设备，它适用于变电站及工矿企业配电系统中作保护和控制之用，及农村电网频繁操作的场所，还可作为环网供电单元和终端设备，其电能的配、控制和电气设备的保护作用。

当断路器与隔离开关组合后，也可作为分段开关使用。

主要用来开断、关合电力系统中的负荷电流、过载电流、短路电流。

ZW32-12/D630(1250)-20型户外真空断路器适用于最高电压为12kV，额定频率50Hz三相电力系统中，适用于农网配电系统，户外变电站出线，城网中作为分段开关及工矿企业配电系统中作保护控制或电网频繁操作的场所等来开断，关合，电力系统中的负荷电流、过载电流及短路电流使用。

本产品采用真空灭弧的原理，利用电动弹簧操作机构或永磁操作机构实现开关的分合闸，可加装我公司配套电源电压互感器(JDZW-10R)来实现电动操作;亦可加装隔离开关，在断电时可见明显断开点;还可加装保护电流互感器、零序电流互感器，来实现过流、速断、零序保护功能。

ZW32-12/630-20真空断路器特点：无燃烧和爆炸危险、免维护、体积小、重量轻(小于100Kg)、寿命长(万次)、安全可靠、操作简单、维护及安装方便。

ZW32-12/630-20D用户分界开关（看门狗）主要用于10KV 架空配电T接用户线路中，用户内部发生故障时，如故障在其进线段或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。

ZW8-12系列户外高压真空断路器
产品概述：ZW8－12系列户外高压真空断路器(以下简称断路器)用于额定电压12kV，三相交流50Hz的三相电力系统中，主要用来开断关合农网、城网和小型电力系统的负荷电流、过载电流、短路电流。

该产品总体结构为三相共箱式，三相真空灭弧室置于金属箱内，利用SMC绝缘材料相间绝缘及对地绝缘，性能可靠，绝缘强度高。

断路器可根据用户需要配装隔离开关或防涌流延时保护器等。

断路器可选用手动弹簧机构或电动弹簧机构，电动弹簧机构可加装无线遥控。

断路器可根据用户要求，与相应的控制器配合组成自动重合器、分段器等，实现配网自动化。

型号及含义：
使用环境条件
1、周围空气温度：上限+40℃，下限-40℃；
2、海拔：≤2000m(若海拔增高，则额定绝缘水平相应提高)；
3、风压：不超过700Pa(相当于风速34m/s)；
4、地震烈度：不超过8度；
5、污秽等级：Ⅳ级；
6、最大日温差：不超过25℃；
7、相对湿度：日平均不大于95%，月平均不大于90%；
8、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所。

主要技术参数：
装配调整后机械特性参数
外形及安装尺寸：。

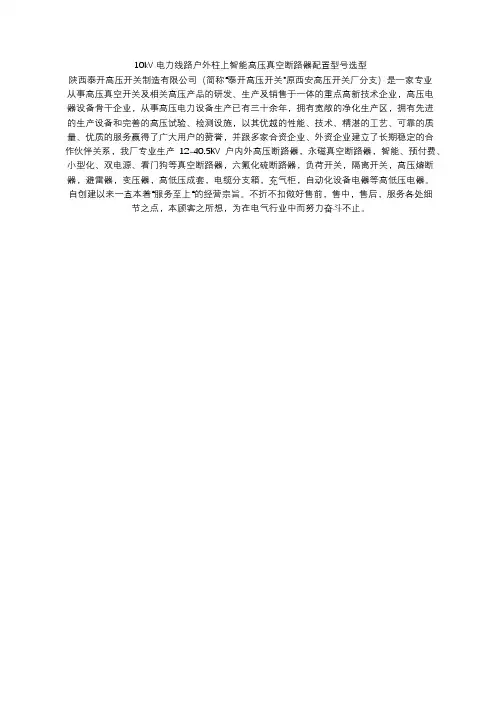

10kV电力线路户外柱上智能高压真空断路器配置型号选型陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。

自创建以来一直本着“服务至上“的经营宗旨。

不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。

陕西泰开高压开关厂是中国高压开关行业定点生产厂家，已成为我国高压开关设备的研发和生产基地，特别在城网、农网改造和电站改造中一站式供应单位，是国家经贸委城乡电网建设、改造所需设备***的生产企业，坚持走高新技术之路，坚持高新技术产品的研发，近年来陆续开发了10KV智能永磁快速真空断路器，高压智能双电源自动转换装置等，并针对智能电网的新要求，高压断路器本体能更快速地动作，具有更小的分散性、更高的可靠性，终达到同步关合的要求，而随着我国电网不断扩大及用电负荷的迅猛增长，原有10KV电压等级配电网难以满足供电要求，公司适时开发出了24KV户外永磁快速真空断路器，特别是在小型化断路器上有全新的发展，针对35KV真空断路器取得了突破性的成功。

公司将结合对电力设备市场导向的分析，继续并努力开发高新产品。

ZW32-12系列柱式户外高压真空断路器是三相交流50Hz、额定电压12KV的户外高压开关设备。

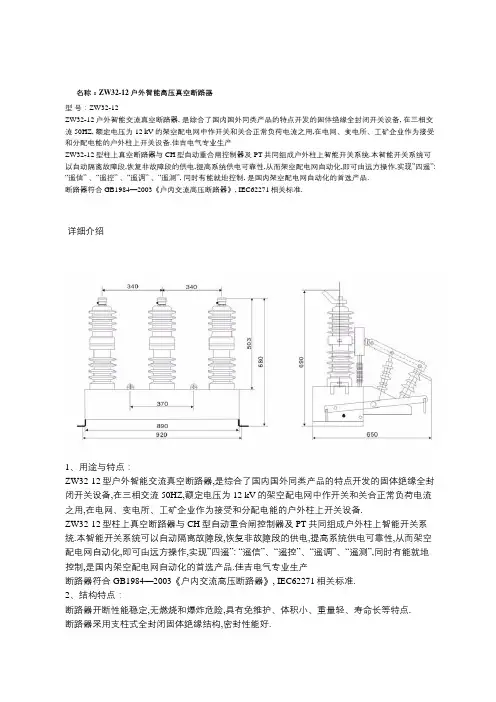

名称：ZW32-12户外智能高压真空断路器型号：ZW32-12ZW32-12户外智能交流真空断路器, 是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备, 在三相交流50HZ, 额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.佳吉电气专业生产ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信” 、“遥控” 、“遥调” 、“遥测”, 同时有能就地控制, 是国内架空配电网自动化的首选产品.断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.详细介绍1、用途与特点：ZW32-12型户外智能交流真空断路器,是综合了国内国外同类产品的特点开发的固体绝缘全封闭开关设备,在三相交流50HZ,额定电压为12 kV的架空配电网中作开关和关合正常负荷电流之用,在电网、变电所、工矿企业作为接受和分配电能的户外柱上开关设备.ZW32-12型柱上真空断路器与CH型自动重合闸控制器及PT共同组成户外柱上智能开关系统.本智能开关系统可以自动隔离故障段,恢复非故障段的供电,提高系统供电可靠性,从而架空配电网自动化,即可由远方操作,实现”四遥”: “遥信”、“遥控”、“遥调”、“遥测”,同时有能就地控制,是国内架空配电网自动化的首选产品.佳吉电气专业生产断路器符合GB1984—2003《户内交流高压断路器》, IEC62271相关标准.2、结构特点：断路器开断性能稳定,无燃烧和爆炸危险,具有免维护、体积小、重量轻、寿命长等特点.断路器采用支柱式全封闭固体绝缘结构,密封性能好.断路器可调节环节少,可靠性高.佳吉电气专业生产断路器合、分闸可手动或电动操作,亦可遥控.断路器配有满足远方及就地控制功能的弹簧操作机构.弹簧操作体积小、结构简单新颖、重量轻、储能电机功率小,动作可靠.3、使用环境条件：海拔高度:3000m及以下(超海拔时，要特别说明)环境温度:--15℃～+40℃相对湿度:日平均值≤95%月平均值≤95%无尘埃、烟、腐蚀性和可然性气体、蒸汽、或烟雾的污染及剧裂震动的场合,辅助电路中感应的电磁干扰的幅值≤1.6。

ZW32M型永磁户外真空断路器安装使用说明书有限公司1.概况ZW32M-12型户外高压永磁真空断路器(以下简称断路器)是三相交流50Hz，适用于额定电压为7.2～12kV的户外高压开关设备。

断路器符合国标GB1984《高压交流断路器》及专业标准JB3855《3.6～40.5kV户外交流高压真空断路器》和相关的IEC标准。

可供工矿企业、发电厂以及变电站作电气设备的控制和保护之用，并适用于频繁操作的场所。

断路器具有多次开断和快速重合闸的能力。

断路器采用永磁操动机构，断路器机械寿命为5万次，5万次之内，无需检修、调整，实现了高可靠，长寿命。

2. 技术参数2.1断路器型号、名称及含义Z W 32 M –12 G / 630 – 20额定短路开断电流（kA）额定电流(A)带隔离开关额定电压(kV)永磁操动机构产品设计序号户外真空断路器2.2使用环境条件a) 环境温度不高于+ 45 ℃，不低于– 35 ℃；b) 空气相对湿度：日平均值不大于95%，月平均值不大于90%；饱和蒸汽压：日平均值不大于2.2×10-3 MPa，月平均值不大于1.8×10-3 MPa；在高湿度期温度急降时，可能凝露；c) 海拔高度不超过1000 米；d) 地震烈度不超过8级；e) 无火灾、爆炸、严重污秽、化学腐蚀以及剧烈震动的场所。

客户如有其它特殊要求，可在订货时提出，我公司可给予最大满足。

2.3技术数据2.3.1断路器主要技术参数，见下表1。

表1 主要技术参数表2 机械特性参数2.4 结构尺寸3. 整体结构特点3.1 断路器总体结构采用操动机构和灭弧室上下布置的形式，真空灭弧室纵向安装在一个管状的绝缘筒内。

绝缘筒由户外环氧树脂浇注而成，因而特别抗爬电。

这种结构不仅可以防止真空灭弧室受到外部因素的损坏，而且可以确保即使在湿热及严重污秽环境下，也可对电压效应呈现出高阻态。

3.2 断路器操动机构采用永磁操动机构，具有电动分、合闸和紧急分闸三种功能。

Z W32-12户外高压真空断路器技术要求及技术参数(总2页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
，户外柱上高压永磁真空断路器ZW32-12带隔离刀闸通用技术参数及要求
智能控制器技术要求：
1、集成控制、监视、信号、测量、事件记录、故障判断、保护等多种功能，执行和操作机构简单。

2、操作面板配有LED指示，直观反映设备运行信息以及各保护动作状态；
操作面板配有合、分闸操作按键，手动复归按键，方便操作开关合分；
操作面板配有液晶以及功能按键，可方便修改各保护定值，并查看各种状态和测量值。

3、完善的保护功能
电流速断保护
限时电流速断保护
定时限过流保护
反时限保护段
自动重合闸保护（重合闸闭锁，重合闸后加速，多达三次重合闸）
手合加速段保护
冷负荷启动保护：防励磁涌流保护
零序电流保护
配备备用电源，两组电源开关、一组电池激活按钮、一组电源插座盘
4、具有外部跳闸功能（用于磁卡表控制）
5、配备遥控器
其他技术要求：
1、开关控制器等全部使用不锈钢外壳，全部符合国家及行业技术规范
2、12-15米杆通用开关L63*6单杆安装架构、控制器安装架构
3、操作灵活、方便：电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离操作。

4、10米控制电缆,航空插头
5、带高压刀闸：10kV,1250A
6、带PT电源。

Z W 20A - 12/ □- □额定短路开断电流（kA）额定电流（A）额定电压（kV）设计序号户外真空断路器ZW20A-12户外高压交流真空断路器为额定电压12kV ，三相交流50Hz 的户外配电设备。

主要用于开断，关合电力系统中的负荷电流、过载电流及短路电流。

适用于变电站及工矿企业配电系统中作保护和控制之用，更适用于农村电网及频繁操作的场所，本产品与控制器配套，能满足配电自动化系统要求，并能可靠而有效地完成传统的重合器功能。

概述产品型号及含义使用环境条件1、海拔高度不超过3000m。

2、周围空气温度上限不超过40℃，下限不超过-40℃，日温差25℃。

3、风压不超过700Pa。

4、污秽等级：Ⅳ级。

5、覆冰厚度10mm。

6、安装场所：无易燃、爆炸危险、化学腐蚀的场所；7、地震烈度不超过8度。

● 断路器的主回路、操作机构均密封在SF6气体中，不受外界环境影响，达到免维护、寿命长的要求；● 可与电子控制器配套，实现断路器遥控、遥测、遥信和遥调功能，满足电网智能化控制的要求；● 全新设计的小型化电动弹簧机构，整机零部件数量和操动功耗都降低到最低水平，提高断路器的可靠性和节能；● 在箱体顶部安装有防爆装置，即使发生意外故障，也不会泄漏高温气体和飞溅物，确保产品安全可靠。

主要功能特点高压电器ZW20A-12户外高压交流真空断路器057断路器主要技术参数外形尺寸与安装尺寸ZW20A-12户外高压交流真空断路器0581、产品型号、名称、操作机构电动或手动、数量及交货期。

2、电流互感器变比、精度及数量。

3、是否配置外置式电压互感器（操作电源）。

4、是否配置控制器控制的型号及功能。

订货须知ZW20A-12户外高压交流真空断路器高压电器059。

概述ZW32F-12户外交流高压分界真空断路器是我公司自主研发的一款分界式断路器。

主要由ZW32-12型真空断路器本体、CH40智能分界控制装置及外置电压互感器等三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接。

具有故障检测、控制保护及通讯功能。

该断路器能自动判断、检测界内与界外毫安级零序电流及相间短路故障电流，实现自动切除单相接地故障和相间短路故障。

本体开关采用真空灭弧室灭弧、硅橡胶绝缘材料绝缘，主导电回路密封于不锈钢箱体中，整体密封性能优良，具有防爆、防凝露、防污秽，不受外界环境影响的优点，是智能电网控制和保护的户外产品。

产品型号及含义额定短路开断电流（kA)额定电流(A)最高工作电压(kV)分界式设计序号户外真空断路器主要功能特点● 具备三段式过流保护。

能由用户自行设定重合次数，重合间隔时间，复位时间，反时限曲线等参数。

● 具备后加速功能，当开关重合永久性故障时，会加速跳闸且闭锁不得再合闸。

零序接地保护，可根据需要投入/退出，设置电流定值延时时间、闭锁等参数。

● 具备上电延时合闸，掉电延时分闸功能。

环网运行功能，选用于环网运行线路，具有双侧加电不合闸，运行中单侧失电延时合闸功能(可根据用户需要求另配备)。

● 具备远方通信功能，配备通信模块，具有“四遥”功能，可实现光纤及GPRS、GSM等通讯功能。

● 具备事件查询、参数校正等功能，同时具备就近遥控功能，可在不小于30m的距离内进行遥控分、合闸及解锁操作。

012 ZW32F-12户外高压交流分界真空断路器主要技术参数使用环境条件1、环境温度：-40+40℃;2、海拔不超过2000m ，2000以上与用户协商3、风压不超过700Pa (相当于风速34m /s )4、相对温度日平均值不大于95%，月平均值不大于90%；5、空气污秽程Ⅲ级；6、周围空气不应受腐蚀性气体或可燃性气体等明显污染；7、无经常性剧烈振动。

℃高压电器ZW32F-12户外高压交流分界真空断路器013机械特性参数表外形及安装尺寸图1 ZW32F-12外形图014ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄订货须知1、订货时应说明产品的型号、名称、数量及额定参数值；2、用户须提供断路器的电流互感器变比；3、用户须提出安装方式，选择相应的紧固附件；4、用户须根据使用要求选择相应的的功能配置；5、注明是否配备GPRS 功能，是否配外置PT （控制电源用）；6、确定控制器的外形结构；高压电器015ZW32F-12户外高压交流分界真空断路器1.分合闸操作手柄 3.分合闸指示 4.电压互感器 5.零序电流互感器 6.真空灭弧室封装 7.电流互感器 8.操作机构2.储能手柄 图2 ZW32-12G 外形图F。

概述型号及其含义1、周围空气温度：上限+40℃，下限-40℃；2、海拔不超过2500m；3、风压不超过700pa(相当于风速34m/s)；4、无经常性的剧烈振动；5、空气污秽程度：Ⅲ级；6、最大日温差：25K。

● 产品结构：断路器由操动机构、导电回路、绝缘系统, 密封件及壳体组成。

整体结构为三相共箱式。

导电回路是由进出线导电杆、动静端导电板、导电夹与真空灭弧室连接而成。

外绝缘主要是通过硅橡胶材料来实现的, 具有强抗污秽能力。

内绝缘为复合绝缘。

● 动作原理：断路器是由操动机构操纵的，见图1, 机构或分闸弹簧4带动断路器的三相主轴2转动，同时拉动绝缘操作杆5和拐臂6，使真空灭弧室11的动静触头拉开或闭合，而使断路器处于分闸或合闸状态。

该断路器系三相交流50Hz户外高压开关设备，主要用于农网和城网的12kV系统，作为分、合流、过载电流及短路电流之用。

也可用于其它类似场所。

负荷电使用环境条件结构特征Z W 8 - 12 / 630 - □额定短路开断电流(kA)额定电流(A)带隔离刀额定电压(kV)设计序号户外型真空断路器(G)ZW8-12户外高压交流真空断路器053高压电器主要技术参数ZW8-12户外高压交流真空断路器断路器装配调整后达到的数据表2054组合断路器主要技术参数见表3外形及安装尺寸1-分闸缓冲器2-三相转轴3-分闸拉杆4-分闸弹簧5-绝缘拉杆6-拐臂7-触头弹簧8-触头推杆9-动端支架10-软联结11-真空灭弧室12-静端支架13-绝缘罩14-箱体15-电流互感器16-导电杆图1 断路器本体内部结构示意图2 断路器外形尺寸及安装尺寸图12345678910111213141516ZW8-12户外高压交流真空断路器055高压电器图3 组合断路器结构及外形尺寸、安装尺寸图产品要安装在高4m以上的柱子上使用，安装孔尺寸见图4订货须知订货时要说明产品的型号、名称、数量、短路开断电流、额定电流、所配电流互感器电流比，操作方式及使用场合。

第一章概述随着计算机技术、传感器技术和网络通信技术的发展以及电力系统中配网运行要求的提高，功能单一的一次设备在配电网络的应用中日益显示出其不便之处，因而从配电网系统的全局着眼，开发基于节点（终端）的高压永磁真空断路器已势在必行。

基于这一思想，北京四方华能电气设备开发研制了ZW32－12型高压永磁真空断路器，它集微处理机技术、现代网络通讯技术和新型开关制造技术于一体，广泛适用于城市电网作为分断或联络开关，或用于农网配电系统户外变电站作为出线开关，可有效完成传统的重合器的工作，分、合负荷电流和短路电流。

装置内部所配置的测量保护控制和通讯功能可充分满足配电自动化系统要求。

ZW32－12型高压永磁真空断路器为组合式系列化产品：可选配组合隔离开关，为线路检修提供可视断口；断路器配用永磁操动机构，与真空灭弧室形成最良好的配合完成操作功能，合分动作稳定可靠；整个产品设计先进合理、结构紧凑，箱体完全密封，内部无凝露，机件无锈蚀，开关可靠性大大提高；采用新型复合固体绝缘结构，将真空灭弧室、主导电回路、绝缘支撑等有机地组合成为一个集成固封极柱，彻底解决了真空灭弧室小型化与满足外绝缘要求的矛盾；套管竖向布置，输出与输入端是横向布置，即便于架空线联接，也利于电缆的接入；选配的隔离开关带有手动操动机构，两者构成机械防误操作闭锁；断路器和隔离开关的基座外壳有不锈钢和普通钢板经达克罗防锈处理两种可选，可达到在有效使用期（10年）内无需油漆维护；智能控制单元内的电源系统保证在无日光照射时提供至少180小时的电池持续供电，能控制开关进行可靠动作。

由于ZW32－12型智能一体化真空断路器应用了多项专利技术，使它具有很多优点：无SF6、无油，受环境影响小、有利于环境保护；单元尺寸小、重量轻、便于柱上安装；智能控制单元紧凑适用可以简单地安装在柱子的下方，可选配无线遥控器，可以在200米范围内控制开关的分合；适用于城乡电网就地操作和远方控制；除了电池每6至7年更换一次外，断路器本体基本终身免维护。

序号 名称单位 数据 123456789 10 11 12 13 14 15额定电压kV12 额定绝缘水平(海拔2000m)1min工频耐压 干试：相间、相对地断口、隔离断口 湿试：对地外绝缘 雷电冲击耐压：相间、相对地断口42／48 34 75／85 额定电流 A 630额定频率Hz 50 额定短路开断电流 kA 16、20额定操作顺序分-0.3s-合分-180s-合分额定短路开断电流开断次数 次 30 额定短路关合电流(峰值)额定峰值耐受电流 40、50额定短时耐受电流 16、20全开断时间 S ＜0.125额定短时持续时间 4 机械寿命10 000额定操作电压及辅助回路额定电压 V 交流或直流220、100过电流脱扣器额定电流 A5表1表2kVkA 次 123456789 10 11 12序号 单位 数据 项目触头开距 mm 9±1触头超行程 +13-0.3平均分闸速度 m/s 1.1±0.3平均合闸速度 0.65±0.15触头合闸弹跳时间 ms≤2 三相分闸同期性 合闸时间 ≤0.1分闸时间(分励脱扣)最高额定操作电压 最低操作电压S ≤0.06 ≤0.08 每相回路直流电阻μΩ ≤150相间中心距离(从灭弧室端测量) 240±2.0动静触头允许磨损累计厚度 3合闸状态额定触头弹簧压力N1 800±2002 000±200mm ≤2m/s 1 用途与适用范围ZW27-12(G)/□-□型户外高压真空断路器(以下简称断路器)综合了目前国内外真空断路器的优点，性能上领先于国内同类产品，是我国在同类产品中处于领先地位的新一代真空断路器。

断路器适用于12kV 及以下交流50Hz 的三相电力系统，作为分、合负荷电流、过载电流及开断短路电流之用。

断路器按GB1984-2003《交流高压断路器》及其相关标准设计、制造与检验。

2 使用环境条件断路器在下列环境条件下正常工作：a)周围空气温度上限+40℃，下限-40℃，最大日温差25K ； b)海拔高度不大于2 000m；c)风压不超过700Pa(相当于风速34m/s)； d)覆冰厚度不超过10mm ；e)空气污秽程度按GB5582规定为Ⅲ级； f)地震烈度不超过8度；g)箱体内部在高湿度及温度骤变时可以凝露。

VL-12M 永磁真空断路器 用户手册注意安全！在断路器安装使用前请仔细阅读本使用手册：断路器的安装和使用必须遵守本手册的要求。

断路器的使用场合应符合户内正常的环境使用条件。

对断路器的任何操作和维护都应该由经过专业培训的专职电气人员进行。

禁止把断路器置于超出其额定参数的情况下运行。

必须注意断路器的任何标识。

必须保证断路器的联锁条件和工作规程的适用性和安全性。

不能在开关柜及二次控制回路带电的情况下从事检修工作。

必须确保断路器不受任何外力的冲击，否则将损坏设备。

对断路器的任何违规操作均可能损坏设备，甚至引起严重事故。

应把本手册放在可以方便拿到的地方。

应由专业人员负责断路器的安全管理。

目录1.概述 (1)2.结构原理 (1)3.技术参数 (3)4.外形尺寸 (4)5.电气原理图 (7)6.永磁机构控制器 (8)7.安装、调试与操作 (9)8.维护与保养 (10)9.运输与储存 (11)10.随机文件 (11)11.备品备件 (11)1.概述1-1 总则：VL-12M永磁高压真空断路器（以下简称断路器）适用于空气绝缘的户内开关设备元件。

配合模块化永磁操作机构，保证了断路器的卓越电气性能。

同时具备完善的机械及电气联锁功能，配合开关柜使用，可广泛地应用于能源，工业，建筑，基础设施等领域。

1-2 引用总则：VL-12M永磁断路器符合以下标准：GB/T1984-2014 《高压交流断路器》IEC62271-100-2012 《高压交流断路器》IEC 60694-2002 《高压开关设备和控制设备标准的共用技术要求》DL/T403-2000 《12kV~40.5 kV 高压真空断路器订货技术条件》1-3正常使用条件：环境温度最高温度： +40℃最低温度： -25℃最高日平均温度： ＋35℃环境湿度日平均相对湿度： ≤95％月平均相对湿度： ≤90％日平均饱和蒸汽压： ≤2.2X10-3MPa月平均饱和蒸汽压： ≤1.8X10-3MPa海拔高度： ≤1000m，常规产品满足海拔1000m以下使用，高海拔产品需在订货时注明。
