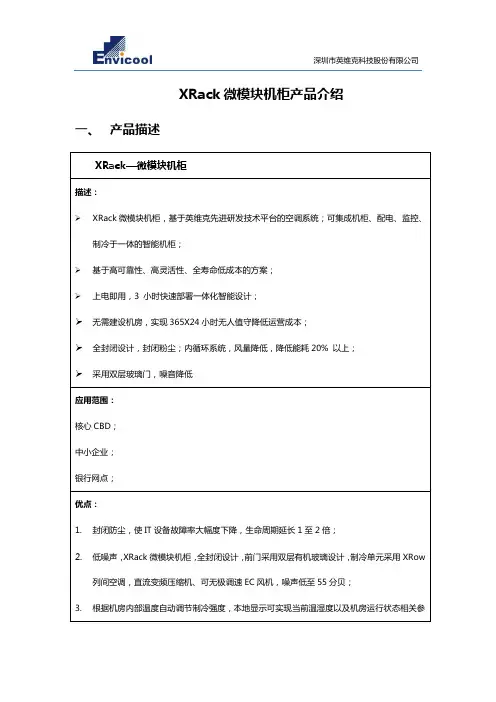

XRack微模块机柜产品介绍一、产品描述XRack—微模块机柜描述：➢XRack微模块机柜，基于英维克先进研发技术平台的空调系统；可集成机柜、配电、监控、制冷于一体的智能机柜；➢基于高可靠性、高灵活性、全寿命低成本的方案；➢上电即用，3 小时快速部署一体化智能设计；➢无需建设机房，实现365X24小时无人值守降低运营成本；➢全封闭设计，封闭粉尘；内循环系统，风量降低，降低能耗20% 以上；➢采用双层玻璃门，噪音降低应用范围：核心CBD；中小企业；银行网点；优点：1.封闭防尘，使IT设备故障率大幅度下降，生命周期延长1至2倍；2.低噪声，XRack微模块机柜，全封闭设计，前门采用双层有机玻璃设计，制冷单元采用XRow列间空调，直流变频压缩机、可无极调速EC风机，噪声低至55分贝；3.根据机房内部温度自动调节制冷强度，本地显示可实现当前温湿度以及机房运行状态相关参数；4.远程监控，可实现远程集中监控平台实现远程网络监控功能；5.智能管理，系统监控主机以及集中监控平台方式实现对微模块机柜的运行状态、配电状态、环境温度等进行监控；6.自动报警与保护，具有专家级故障自诊断，自动检测全部部件故障，并具有短信GPRS告警功能，自动发出短信，并提示维护人员，故障具体状态，方便维护人员根据提示针对性携带，工具进行维护；7.在XRack 中，形成冷热通道，热量通过冷凝器直接排到室外不会在室内散发热量，可以放置在室内任何位置；贴近热源设计，配合机架背部出热风、前部进冷风的气流分布，节能率高达20%8.变频EC 压缩机，可大大降低压缩机起停次数，在低负荷下节约能源，提高能效；配置EC风机，冗余设计，风量根据房间负荷自动调整；按需控制风量和冷量输出，配合EC 风机和变频EC 压缩机达到最佳的效果和最低的能耗9.采用电子膨胀阀技术，平滑调节节流开度，与变频EC 压缩机配合，更加节能10.配置灵活,可根据场地、冗余度要求灵活搭建,1拖1、1拖2、1 拖3、2 拖1高适应性：➢多项节能设计；➢机组自带脚轮和水平调节地脚，可现场灵活移动和固定；➢配置灵活,可根据场地、冗余度要求灵活搭建,1拖1、1拖2、1 拖3、2 拖1➢可根据需求，自行移动微模块机柜；二、命名规则序号功能代码描述备注1~2 系列名称XK XRack系列微模块机柜3~5 制冷量0如5kW制冷量056~7 空调数量A A代表空调（Air Conditioner）1 空调数量8~9 机柜数量R R代表机柜（Rack）2 机柜数量9 功能B 制冷功能C 制冷、加湿功能P 制冷、加热、加湿功能10 定制代码X 定制功能代号可以为数字、字母等，如L为低温启动三、微模块机柜布局XRack 微模块机柜，采用19英寸机柜和列间空调并柜而成，XRack 微模块机柜，全封闭设计，内部空间42U，各系统组件的摆放布置位置见下图。

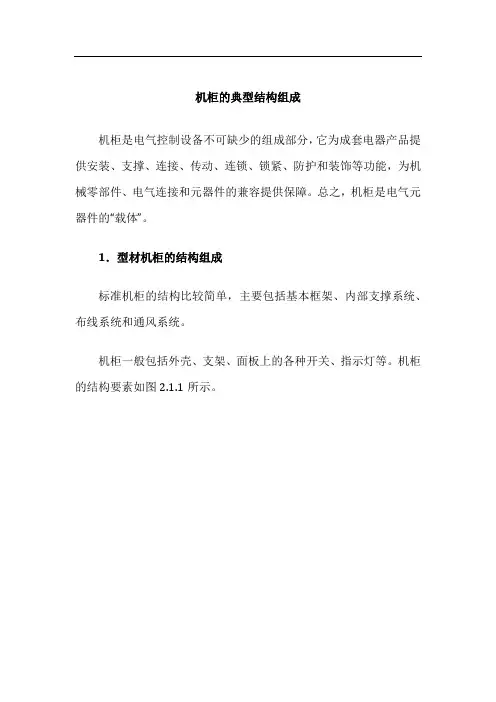

机柜的典型结构组成机柜是电气控制设备不可缺少的组成部分，它为成套电器产品提供安装、支撑、连接、传动、连锁、锁紧、防护和装饰等功能，为机械零部件、电气连接和元器件的兼容提供保障。
总之，机柜是电气元器件的“载体”。
1．型材机柜的结构组成标准机柜的结构比较简单，主要包括基本框架、内部支撑系统、布线系统和通风系统。
机柜一般包括外壳、支架、面板上的各种开关、指示灯等。
机柜的结构要素如图2.1.1所示。
1）基本框架装配式框架结构机箱机柜的构成：机柜由上盖、底座、前后框架、前后门、侧门、横梁、角规等组装成型。
连接简单、安全可靠。
主体框架、前后门、左右侧门可以快速拆装。
2）内部支撑系统（1）立柱：内部支撑系统中的承重构件，立柱的上下两段分别与上盖和底座连接在一起。
立柱上冲有符合模数关系的安装孔和定位孔，可用于安装机柜的结构件及电气零部件。
（2）横梁：分为挂接式横梁和扩展横梁两种。
挂接式横梁横梁安装及移动方便、灵活，可用于安装机柜的结构件及电气零部件。
扩展横梁用于扩展机柜内的安装空间，安装和拆卸非常方便，同时也可以配合理线架、配电单元的安装，形式灵活多样。
（3）托盘：固定托盘用于安装各种设备，尺寸繁多，用途广泛，有19"标准托盘、非标准固定托盘等。
常规配置的固定托盘深度有440mm、480mm、580mm、620mm等规格。
固定托盘的承重不小于50kg，而增强型固定托盘，底部附有加强筋，承重达100kg。
3）布线系统（1）电源线槽：它从机柜底部一直延伸到机柜顶部，其中最上方的插座专门用于为风扇供电。
垂直安装全封闭金属电源线槽的目的是避免对水平双绞线产生电源打扰。
（2）扎线板：在机柜的右后侧，安装两块100mm宽的铁板，板上沿垂直方向每隔10mm开一个5mm×100mm的腰圆孔，铁板长度为从机柜的底板到顶板。
同样，在左后侧安装一块相同的铁板。
扎线板上可以安装走线槽。
（3）走线槽：走线槽可以安装在扎线板上，也可以直接安装在机柜的两侧框架上。

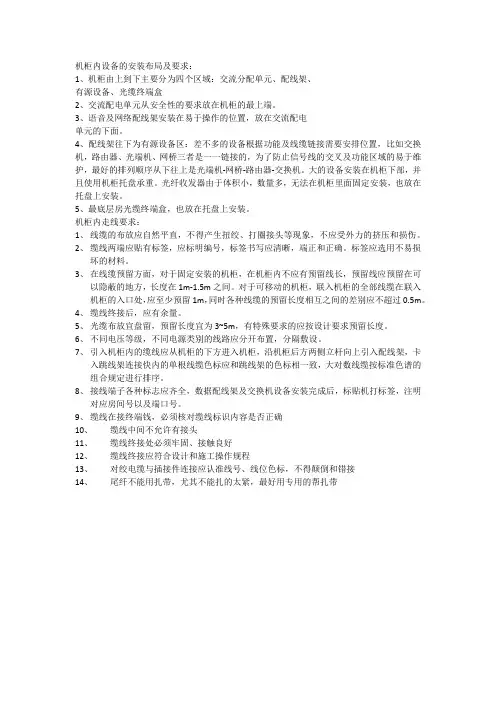

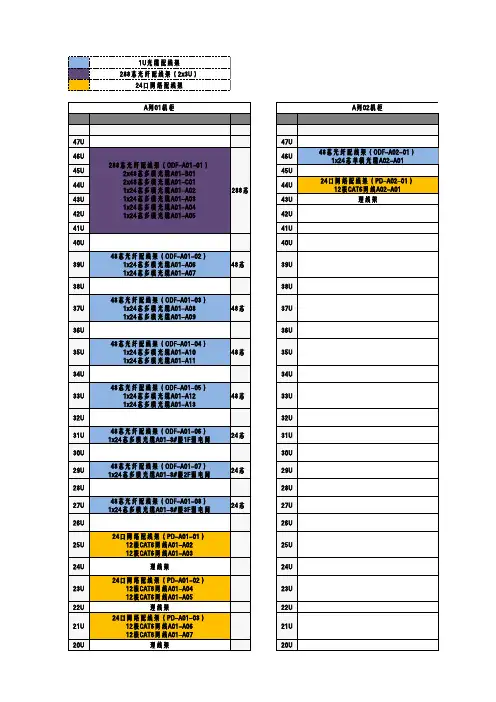

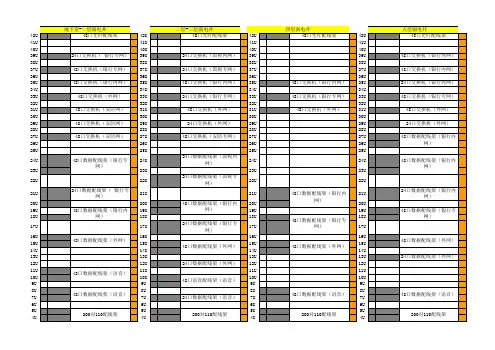

机柜内设备的安装布局及要求：1、机柜由上到下主要分为四个区域：交流分配单元、配线架、有源设备、光缆终端盒2、交流配电单元从安全性的要求放在机柜的最上端。
3、语音及网络配线架安装在易于操作的位置，放在交流配电单元的下面。
4、配线架往下为有源设备区：差不多的设备根据功能及线缆链接需要安排位置，比如交换机，路由器、光端机、网桥三者是一一链接的，为了防止信号线的交叉及功能区域的易于维护，最好的排列顺序从下往上是光端机-网桥-路由器-交换机。
大的设备安装在机柜下部，并且使用机柜托盘承重。
光纤收发器由于体积小，数量多，无法在机柜里面固定安装，也放在托盘上安装。
5、最底层房光缆终端盒，也放在托盘上安装。
机柜内走线要求：1、线缆的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。
2、缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。
标签应选用不易损坏的材料。
3、在线缆预留方面，对于固定安装的机柜，在机柜内不应有预留线长，预留线应预留在可以隐蔽的地方，长度在1m-1.5m之间。
对于可移动的机柜，联入机柜的全部线缆在联入机柜的入口处，应至少预留1m，同时各种线缆的预留长度相互之间的差别应不超过0.5m。
4、缆线终接后，应有余量。
5、光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。
6、不同电压等级，不同电源类别的线路应分开布置，分隔敷设。
7、引入机柜内的缆线应从机柜的下方进入机柜，沿机柜后方两侧立杆向上引入配线架，卡入跳线架连接快内的单根线缆色标应和跳线架的色标相一致，大对数线缆按标准色谱的组合规定进行排序。
8、接线端子各种标志应齐全，数据配线架及交换机设备安装完成后，标贴机打标签，注明对应房间号以及端口号。
9、缆线在接终端钱，必须核对缆线标识内容是否正确10、缆线中间不允许有接头11、缆线终接处必须牢固、接触良好12、缆线终接应符合设计和施工操作规程13、对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接14、尾纤不能用扎带，尤其不能扎的太紧，最好用专用的帮扎带。
长光华芯公司标准机柜配电及布线规范2012-11-15目录1基本思路 (2)2 电气控制柜总体配置设计 (2)2.1 电气控制柜组件的划分 (2)2.2 电气控制柜连接方式 (3)2.3 元件布置图的设计与绘制 (3)2.4 电器部件接线图的绘制 (4)3 机柜布线 (5)3.1.1 机柜电源布置 (5)3.1.2 结构及安装要求 (5)3.1.3 交流配电单元 (6)3.1.4 接线端子组 (6)3.1.5 插座 (7)3.1.6 温升 (7)3.1.7 认证 (7)3.1.8 接地、电缆及其他电气附件 (8)3.1.9 电气防护性能 (8)3.2 布线原则 (9)4 线缆标识 (12)5 通风与防尘标准 (13)6 值得借鉴的机柜布线图 (15)1基本思路电气控制柜设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。
为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。
这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。
接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。
2电气控制柜总体配置设计电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。
总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。
电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。
总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。

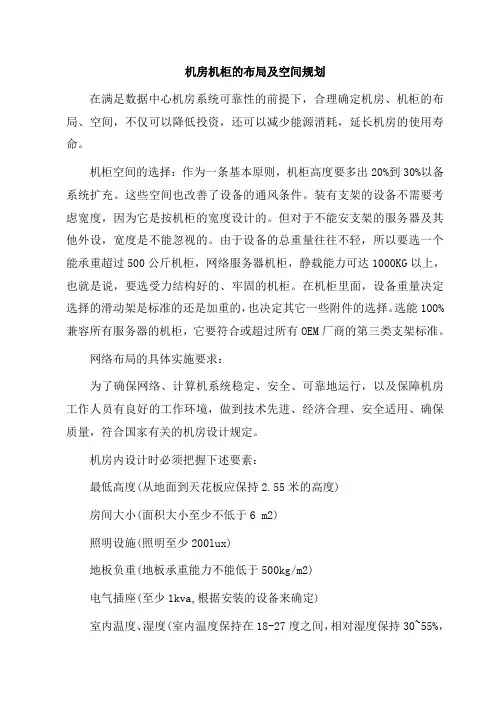

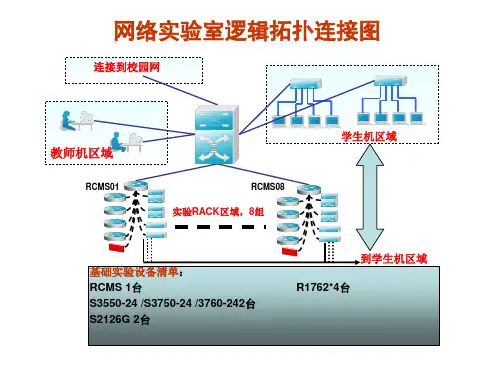

机房机柜的布局及空间规划在满足数据中心机房系统可靠性的前提下，合理确定机房、机柜的布局、空间，不仅可以降低投资，还可以减少能源消耗，延长机房的使用寿命。
机柜空间的选择：作为一条基本原则，机柜高度要多出20%到30%以备系统扩充。
这些空间也改善了设备的通风条件。
装有支架的设备不需要考虑宽度，因为它是按机柜的宽度设计的。
但对于不能安支架的服务器及其他外设，宽度是不能忽视的。
由于设备的总重量往往不轻，所以要选一个能承重超过500公斤机柜，网络服务器机柜，静载能力可达1000KG以上，也就是说，要选受力结构好的、牢固的机柜。
在机柜里面，设备重量决定选择的滑动架是标准的还是加重的，也决定其它一些附件的选择。
选能100%兼容所有服务器的机柜，它要符合或超过所有OEM厂商的第三类支架标准。
网络布局的具体实施要求：为了确保网络、计算机系统稳定、安全、可靠地运行，以及保障机房工作人员有良好的工作环境，做到技术先进、经济合理、安全适用、确保质量，符合国家有关的机房设计规定。
机房内设计时必须把握下述要素：最低高度(从地面到天花板应保持2.55米的高度)房间大小(面积大小至少不低于6 m2)照明设施(照明至少200lux)地板负重(地板承重能力不能低于500kg/m2)电气插座(至少1kva,根据安装的设备来确定)室内温度、湿度(室内温度保持在18-27度之间，相对湿度保持30~55%，24小时不间断)房门大小、方向与位置(门的大小高2.1m，宽90cm，应使用防火门，墙壁使用阻燃漆，有良好的通风环境)接地要求(交流工作地接地电阻不大于4Ω，安全保护地接地电阻不大于4Ω，防雷保护地接地电阻不大于10Ω)消防设施(安装符合机房规范的消防系统)保护设施(安装合适的门锁，防止可能的水害，如暴雨、自来水管爆裂等带来的灾害。
防止易燃易爆物的接近。
)电磁波防护(无线电干扰场强在0.15-1000mhz时不大于120db)机柜的摆放：以往在机柜的布局中，人们为了美观和便于观察，常常会将所有的机柜朝同一个方向摆放。
