网络工程制图-综合布线机柜图的绘制分析

机房网络布局与布线必须考虑因素网络设备的放置，最好放在节点的中央位置，这样做，不是为了节约综合布线的成本，而是为了提高网络的整体性能，提高网络传输质量。

由于双绞线的传输距离是100米，在95米才能获得最佳的网络传输质量。

在做网络布线时，最好能够设计一个设备间，放置网络设备。

网络布局的规划与设计目前的网络设备大都采用机架式的结构(多为扁平式，活像个抽屉)，如交换机、路由器、硬件防火墙等。

这些设备之所以有这样一种结构类型，是因为它们都按国际机柜标准进行设计，这样大家的平面尺寸就基本统一，可把一起安装在一个大型的立式标准机柜中。

这样做的好处非常明显：一方面可以使设备占用最小的空间，另一方面则便于与其它网络设备的连接和管理，同时机房内也会显得整洁、美观。

我们经常接触到的放置机房里有网络机柜、服务器机柜以及综合布线柜，从这三个机柜的名字就可以看出它们各自所起的作用;一般来说，网络设备如交换机、路由器、防火墙、加密机等以及网络通信设备如光端机、调制解调器等是放置在网络机柜的;服务器机柜的宽度为19英寸，高度以U为单位(1U=1.75英寸=44.45毫米)，通常有1U，2U，3U，4U几种标准的服务器。

机柜的尺寸也是采用通用的工业标准，通常从22U到42U不等;机柜内按U的高度有可拆卸的滑动拖架，用户可以根据自己服务器的标高灵活调节高度，以存放服务器、集线器、磁盘阵列柜等设备。

服务器摆放好后，它的所有I/O线全部从机柜的后方引出(机架服务器的所有接口也在后方)，统一安置在机柜的线槽中，一般贴有标号，便于管理。

综合布线柜一般配有前后可移动的安装立柱，自由设定安装空间，可按需要配置隔板、风扇、电源插座等附件。

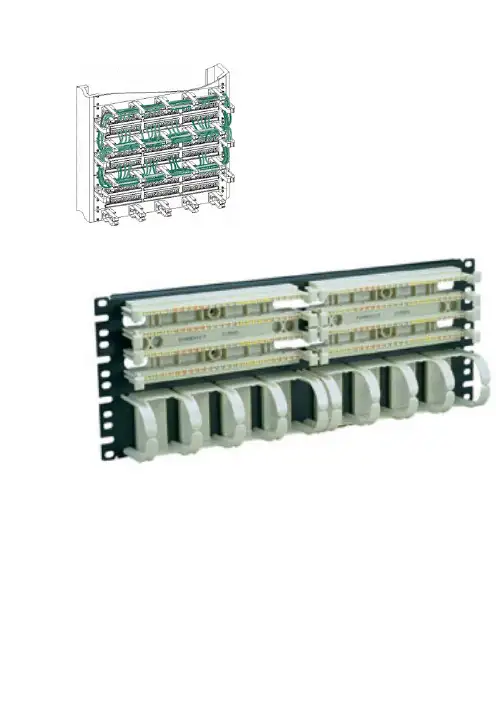

配线架通常安装在机柜里，配线架的一面是RJ45口，并标有编号;另一面是跳线接口，上面也标有编号，这些编号和上面的RJ45口的编号是一一对应的。

每一组跳线都标识有棕、蓝、橙、绿的颜色，双绞线的色线要和这些跳线一一对应，这样做不容易接错。

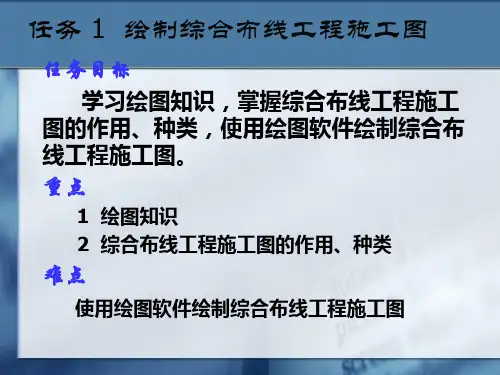

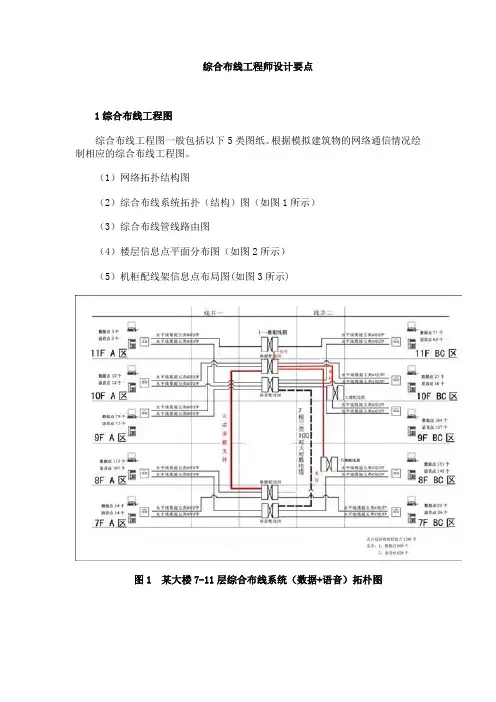

综合布线工程师设计要点1综合布线工程图综合布线工程图一般包括以下5类图纸。

根据模拟建筑物的网络通信情况绘制相应的综合布线工程图。

（1）网络拓扑结构图（2）综合布线系统拓扑（结构）图（如图1所示）（3）综合布线管线路由图（4）楼层信息点平面分布图（如图2所示）（5）机柜配线架信息点布局图(如图3所示)图1 某大楼7-11层综合布线系统（数据+语音）拓朴图图2 某学生宿舍楼层信息点和管线布线图图3 机柜配线架信息点布局图（用excel表格生成）其中楼层综合布线管线路由图和楼层信息点平面分布图可在一张图纸上绘出。

通过以上工程图，反映以下几个方面的内容：1）网络拓朴结构图；2）布线路由、管槽型号和规格；3）工作区子系统中各楼层信息插座的类型和数量；4）水平子系统的电缆型号和数量；5）垂直干线子系统的线缆型号和数量；6）楼层配线架（FD）、建筑物配线架（BD）、建筑群配线架（CD）、光纤互联单元的数量及分布位置；7）机柜内配线架及网络设备分布情况。

目前综合布线设计图中的图例比较混乱，缺少统一的标识，在设计中可以参考采用如图4的图例：图4 设计图例2 用AUTOCAD绘图AutoCAD广泛应用于综合布线系统的设计当中，特别是在设计中，当建设单位提供了建筑物的CAD建筑图纸的电子文档后，设计人员可以在CAD建筑图纸上进行布线系统的设计，起到事半功倍的效果。

目前，AutoCAD主要用于绘制综合布线管线设计图、楼层信息点分布图、布线施工图等。

如图5为用AutoCAD绘制楼层信息点分布图。

图5 用AutoCAD绘制楼层信息点分布图3 用Visio绘图在综合布线中常用Visio绘制网络拓扑图、布线系统拓扑图、信息点分布图等。

如图6用Visio绘制综合布线系统拓扑图。

图6 用Visio绘制综合布线系统拓扑图。

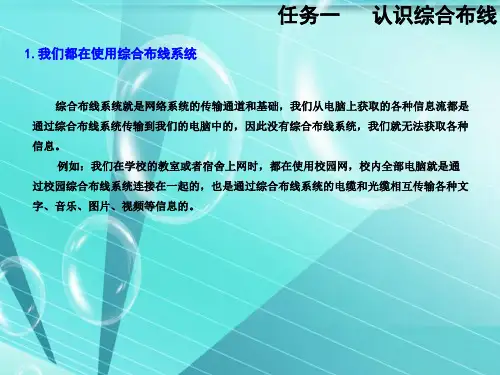

第六节综合布线系统工程图综合布线系统（GCS、PDS）是建筑物内部或建筑群之间的传输网络，它使建筑物内部或建筑群之间的通信设备、信息交换设备、建筑设备、物业管理设备彼此相连，也能使建筑物内部通信网络设备与外部通信网络设备相联，传输语音、数据、图像及各类控制信号。

一、综合布线系统的结构综合布线系统一般采用模块化设计和物理分层星型拓扑结构。

该结构下的每个分支子系统都是相对独立的单元，对每个分支单元系统的改动都不影响其他子系统，只要改变节点连接就可使网络在星型、总线、环形等结构之间进行转换。

支持当前普遍采用的各种计算机及其网络系统，传输语音、数据、图像以及各类控制信号。

综合布线系统由6个独立的子系统组成。

其结构如图4-1所示。

6个独立的子系统为工作区子系统、水平子系统、管理子系统、垂直干线子系统、设备间子系统、建筑群子系统。

图4-1 建筑与建筑物群综合布线系统结构工作区子系统由I/O插座和连接到终端设备的连线组成，如图4-2所示。

I/O 插座位于用户工作区，使用户在移动终端设备时能方便地进行插拔。

I/O插座有墙上、地上、桌上、等多种，有RJ45的单孔、双孔、多孔等各种类型。

图4-2 工作区子系统水平子系统从管理子系统的配线架上的线缆连接到信息插座（用户工作区），如图4-3所示。

水平子系统与干线子系统的区别在于，水平子系统总是处在同一楼层上。

在建筑物内，水平子系统线缆为4对双绞线，它能支持数据通信设备。

在需要较高宽带应用时，可以采用光缆。

水平布线子系统将线缆从楼层配线架连接到各用户工作区上的信息插座上，一般处在同一楼层。

通常可以采用3类或5类4对非屏蔽双绞线，4对非屏蔽双绞线都是由8根24—AWG（0.511mm）铜线组成，符合EIA/TIA—568标准。

图4-3 水平子系统管理子系统设置在楼层配线间内。

它由配线架、光纤接续箱等交连设备和互连设备组成，如图4-3所示。

管理子系统为连接其它子系统提供连接手段。

项目3 绘制机房布局图及机柜安装示意图
目的：快速熟悉visio 软件工具
学会绘制机房布局效果图、机柜安装示意图
要求：
桌子位置示意图
管理间(讲台)示意图
设备摆设示意图（包括投影、投影幕、机柜、音响等）
尺寸说明
设计图纸必须有图例和必要说明。

比例尺：50：1 （建议），A3 出图A4 打印
机柜大小应该予以标注
机柜安装示意图
机柜的基本单位为U，1U 表示可以放置 1 个标准设备
机柜安装示意图应该包括以下主要设备：配线架、理线架、交换机、路由器、服务器等，其中配线架应该标注标识，这些标识在网络管理中非常重要。

机柜示意图的长度和高度可以自己定制，无需按实际标准绘制，因为该图主要用于布线
施工和用户维护管理。

配线架的绘制在Visio 中无法清晰标注配线架标识，这里建议自己绘制一个标注接口，然后组合成一个24 口标准配线架。

提示：
地板砖尺寸：。

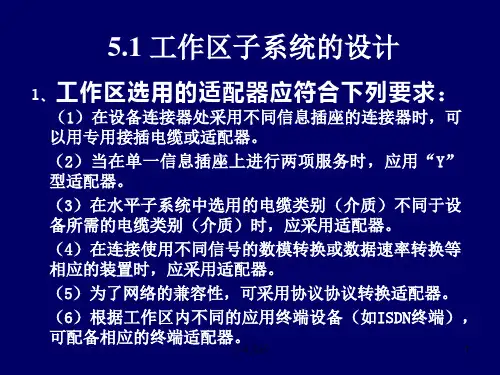

弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。

水平子系统提供楼层配间至用户工作区的通信干线和端接设施。

水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。

端接设施主要是相应通信设备和线路连接插座。

管理区子系统管理区也称为管理子系统。

在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。

对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。

语音通信设备、计算机网络设备、引入设备等可装在一起。

建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。

2。

2 综合布线系统结构5.2。

3 综合布线的网络结构5。

2。

4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。

综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
