v1.0 可编辑可修改标准机箱机柜设计一、机箱面板1、面板（见图1-1~图1-3）2、面板宽度B的尺寸系列：，，3、高度H的尺寸系列见表1-14、面板的材料：面板一般使用型材或冷轧钢板制作；工作站的面板用铝合金板制作，厚度分为10mm、、、几个规格；5、面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机箱面板的左上角醒目位置，特殊情况可例外；表1-1代号图号H h1 h2 h3±1-11U2U1-2 1U2U3U4U 177 5U6U1-3 6U 7U 8U9、挂耳：挂耳可与面板做成一体，也可单独做成一个零件，但挂耳上的上架孔以及挂耳与机箱面板整合后的外型尺寸必须符合GB/10、把手：把手应优先选用《机械设计通用件标准库》中的把手，为了便于机箱上架后与机柜立柱贴平，机箱面板上固定把手的螺钉应选用沉头螺钉，面板也需在背面沉孔，把手装上后，不得影响上架螺钉的装配；新设计把手时，应符合以下标准：（1）4U（包含4U）以上的机箱，把手固定孔距为138mm，固定螺孔为2-M4；（2）2U机箱把手固定孔距为64mm，固定螺孔为2-M4；（3）1U机箱把手固定孔距为35mm，固定螺孔为2-M3；11、前框：前框是面板与箱体之间的过渡件，它和面板、箱体都要有良好的电接触，前框不光要支撑面板，还要支撑装在门板内的开关、灯板、防尘网组件等，前框上开关类的开孔可参照《机械设计标准库》，驱动器的开孔是在驱动器外型尺寸基础上周边放大，前框与箱体之间的间隙单边留比较合适；12、门组件：门组件一般由门、玻璃、门铰链几部份组成，因要监视门内指示灯的运行状态，一般在门上都开有能够看到灯的观察窗，在观察窗内嵌有门玻璃；门铰链是把门与箱体联接起来的一个重要部件，应优先选用《机械设计通用件标准库》中的标准门铰链，设计时应对门的开闭情况做模拟试验，包括锁在内的所有门上附件不得与面板有碰撞、卡滞现象，完全开启后的门也不能碰在面板上，以免蹭掉面板上的喷涂层；一般门与门框的间隙单边留比较合适，靠近门铰链侧的间隙可适当放大，考虑到转动干涉及外表的美观，门铰链侧的边可铣成斜边，门框相应位置也需倒角。
机柜高度为1.7米（不含基座），机柜内部空间留有一个宽19英寸，高110cm 机架的扩展空间。
安装交通信号控制器后至少留有宽19英寸，高20cm 的扩展空间。
机柜外部尺寸： 1700mm*750mm*550mm 。
机柜颜色： RAL7035 工业灰色 内部立柱及盲板颜色：RAL5015 信号蓝
机柜外箱体、门等主要材料为具备足够强度的3mm 以上的铝板或2mm 厚304不锈钢板
机柜安装在统一的基座上。
机柜应配置底部隔板，见基座隔板图。
750550
单位：mm
520±1
310±1

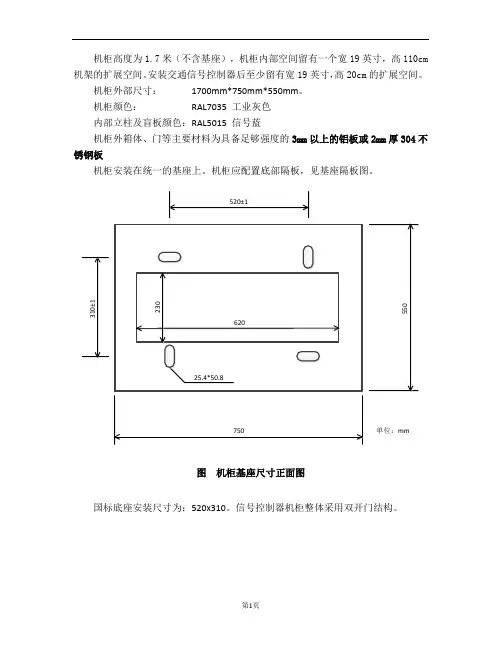

图 机柜基座尺寸正面图
国标底座安装尺寸为：520x310。
信号控制器机柜整体采用双开门结构。
482
3
5
4
单位：mm
机柜底部盖板尺寸图
机柜底部盖板尺寸：482*354，两块盖板螺丝固定；中间开Ø220的圆孔。
信号机在机箱内设置专门的接地端子，信号机机柜及其内部电路单元固定支架、固定螺栓等在正常使用操作中易触及到的金属零部件均应与接地端子连接，并保证各个部件接地的连续性。
所有承载交流220V电压部件的金属外壳应与接地端子连接；所有与接地端子连接导线均应为黄绿双色导线或铜编织线，截面不小于6mm²。
机柜重量：160kg。
附录3 单开门机柜尺寸图

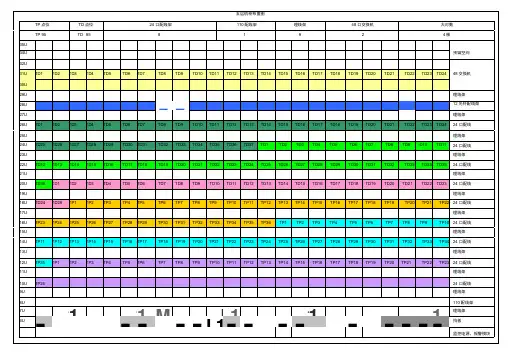

附录4 机柜安装示意图
附录5 水泥基础图。
