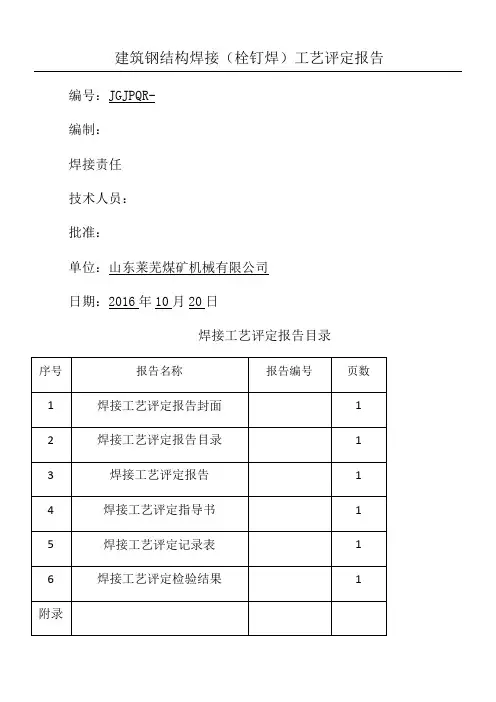

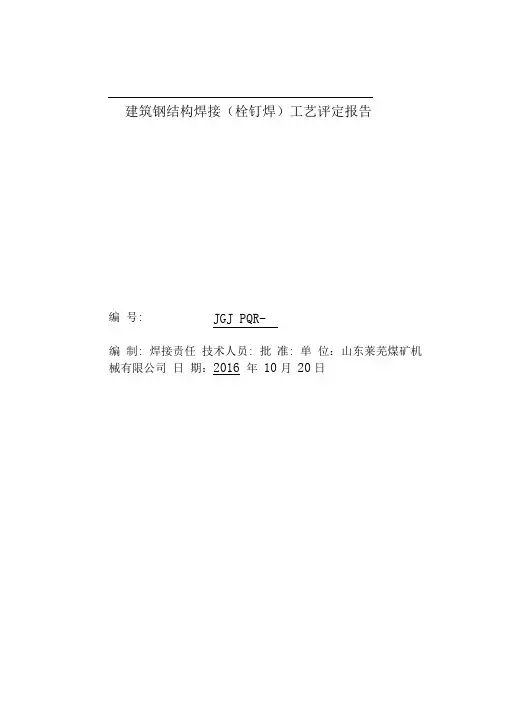

建筑钢结构焊接（栓钉焊）工艺评定报告
编号: JGJ PQR-
编制: 焊接责任技术人员: 批准: 单位：山东莱芜煤矿机械有限公司日期：2016 年10月20日
焊接工艺评定报告目录
栓钉焊焊接工艺评定报告
共1页第1 页
焊接材料牌号规格热处理或表面状态备注
母材钢号Q345B 12mm 热轧
穿透焊板
材
栓钉钢号ML15 ① 16X 80
瓷环牌号烘干制度「CX h ）
焊接方法CO2气体保护焊焊接位置平焊接头形式角焊缝
焊接工艺参数见焊接工艺评定指导书
焊接设备型号NBC-500 电源及极性DCE P
备注:
评定结论: 本评定按《建筑钢结构焊接技术规程》（JGJ81规定，根据工程情况编制工艺评定指导书、焊接试件、制取并检验试样、测定性能、确认试验记录正确，评定结果为：合格。
焊接条件及工艺参数
范围按本评定指导书执行。
评定赵治波检测评定单位: （签章）审核李波
焊接工艺指导书
V
共 1页第1 页
工程名称 指导书编号
JGJ WPS-
焊接方法 GMAW 二氧化碳气体保护焊
焊接位置 平焊
设备型号 NBC-500
电源及极性 DCE P
母材钢号 Q345B
类别
厚度（mm ）
12
生产厂
济钢
接 头 及 试 件 形 式
穿 透 焊 钢 材
牌号
生产厂
表面镀层
规格 (mmk )
焊
牌号
规格（mm ） ①16X 80
施焊材料
栓钉焊焊接工艺评定检验结果
共1页第1 页。

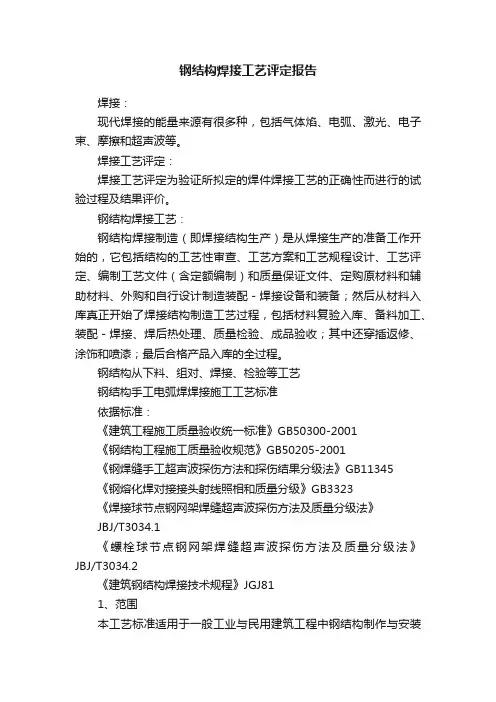

钢结构焊接工艺评定报告焊接：现代焊接的能量来源有很多种，包括气体焰、电弧、激光、电子束、摩擦和超声波等。
焊接工艺评定：焊接工艺评定为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。
钢结构焊接工艺：钢结构焊接制造（即焊接结构生产）是从焊接生产的准备工作开始的，它包括结构的工艺性审查、工艺方案和工艺规程设计、工艺评定、编制工艺文件（含定额编制）和质量保证文件、定购原材料和辅助材料、外购和自行设计制造装配－焊接设备和装备；然后从材料入库真正开始了焊接结构制造工艺过程，包括材料复验入库、备料加工、装配－焊接、焊后热处理、质量检验、成品验收；其中还穿插返修、涂饰和喷漆；最后合格产品入库的全过程。
钢结构从下料、组对、焊接、检验等工艺钢结构手工电弧焊焊接施工工艺标准依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《钢结构工程施工质量验收规范》GB50205-2001《钢焊缝手工超声波探伤方法和探伤结果分级法》GB11345《钢熔化焊对接接头射线照相和质量分级》GB3323《焊接球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.1《螺栓球节点钢网架焊缝超声波探伤方法及质量分级法》JBJ/T3034.2《建筑钢结构焊接技术规程》JGJ811、范围本工艺标准适用于一般工业与民用建筑工程中钢结构制作与安装手工电弧焊焊接工程。
2、施工准备2.1材料及主要机具2.1.1电焊条：其型号按设计要求选用，必须有质量证明书。
按要求施焊前经过烘焙。
严禁使用药皮脱落、焊芯生锈的焊条。
设计无规定时，焊接Q235钢时宜选用E43系列碳钢结构焊条；焊接16Mn 钢时宜选用E50系列低合金结构钢焊条；焊接重要结构时宜采用低氢型焊条（碱性焊条）。
按说明书的要求烘焙后，放入保温桶内，随用随取。
酸性焊条与碱性焊条不准混杂使用。
2.1.2引弧板：用坡口连接时需用弧板，弧板材质和坡口型式应与焊件相同。
2.1.3主要机具：电焊机（交、直流）、焊把线、焊钳、面罩、小锤、焊条烘箱、焊条保温桶、钢丝刷、石棉条、测温计等。

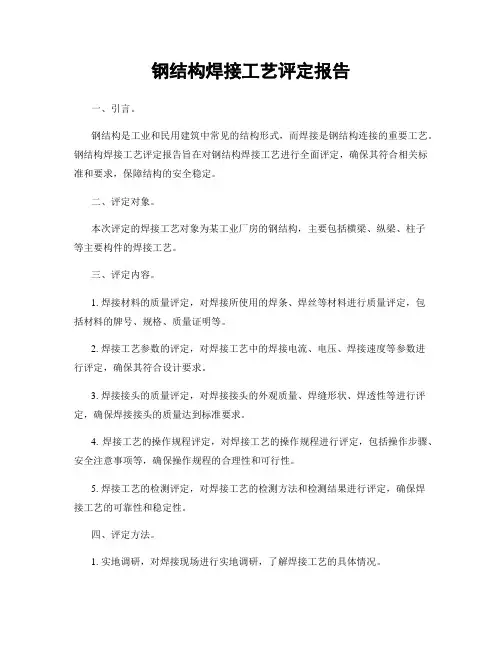

钢结构焊接工艺评定报告一、引言。
钢结构是工业和民用建筑中常见的结构形式，而焊接是钢结构连接的重要工艺。
钢结构焊接工艺评定报告旨在对钢结构焊接工艺进行全面评定，确保其符合相关标准和要求，保障结构的安全稳定。
二、评定对象。
本次评定的焊接工艺对象为某工业厂房的钢结构，主要包括横梁、纵梁、柱子等主要构件的焊接工艺。
三、评定内容。
1. 焊接材料的质量评定，对焊接所使用的焊条、焊丝等材料进行质量评定，包括材料的牌号、规格、质量证明等。
2. 焊接工艺参数的评定，对焊接工艺中的焊接电流、电压、焊接速度等参数进行评定，确保其符合设计要求。
3. 焊接接头的质量评定，对焊接接头的外观质量、焊缝形状、焊透性等进行评定，确保焊接接头的质量达到标准要求。
4. 焊接工艺的操作规程评定，对焊接工艺的操作规程进行评定，包括操作步骤、安全注意事项等，确保操作规程的合理性和可行性。
5. 焊接工艺的检测评定，对焊接工艺的检测方法和检测结果进行评定，确保焊接工艺的可靠性和稳定性。
四、评定方法。
1. 实地调研，对焊接现场进行实地调研，了解焊接工艺的具体情况。
2. 检测分析，对焊接材料、焊接接头等进行检测分析，获取相关数据。
3. 文件资料查阅，查阅相关文件资料，包括焊接工艺规程、质量检测报告等。
五、评定结果。
经过评定，钢结构焊接工艺符合相关标准和要求，焊接材料质量良好，焊接工艺参数合理，焊接接头质量达到标准要求，操作规程合理可行，检测结果可靠稳定。
六、评定建议。
针对评定中发现的问题和不足，提出相应的改进建议，包括优化焊接工艺参数、加强操作规程管理、提高检测手段和水平等。
七、结论。
本次钢结构焊接工艺评定报告得出结论，钢结构焊接工艺符合相关标准和要求，但仍需不断改进和提高，以确保钢结构的安全稳定。
八、附录。
1. 相关文件资料。
2. 检测分析报告。
3. 评定建议书。
以上为本次钢结构焊接工艺评定报告的全部内容。

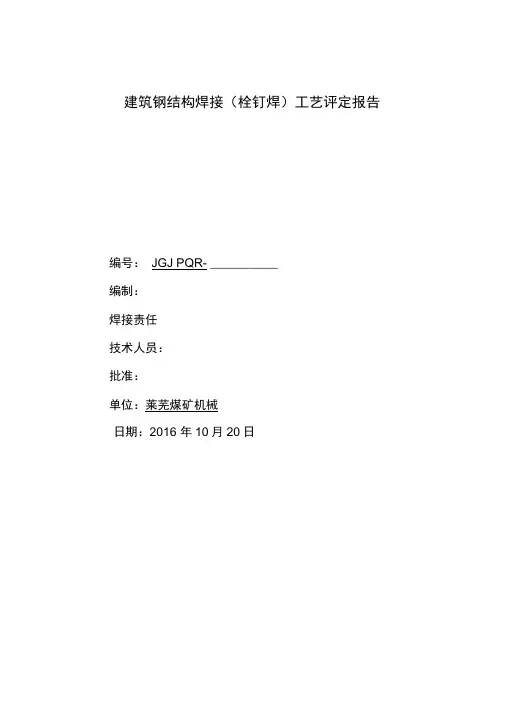

建筑钢结构焊接（栓钉焊）工艺评定报告
编号：JGJ PQR- __________
编制：
焊接责任
技术人员：
批准：
单位：莱芜煤矿机械
日期：2016 年10月20日
共1 页第1 页
焊前母材清理
坡口及附加20mn H 修磨至金属光泽 其他：1、导电嘴至工件距离20-30mm 2 、环境温度》0C,相对湿度w 90%
编制 吴彬启
日期 2016.10.16 审核 波 日期 2016.10.16
焊接工艺指导书
工程（产品）名称
焊接万法 焊接设备型号 母材钢号 指导书编号 JGJ WPS- CO2气体保护焊
NBC-500 Q345B
类别
焊接位置 电源及极性
II 厚度（mm 12
平焊 直流反接DCEP 生产厂 济钢
接 头 及 试 件 形 式
施焊材料
焊接工
艺参数
序号 电流
（A ）
电压（V ） 时间（S ） 190-210
22-24
穿透焊材料
牌号 生产厂 表面镀层 规格（mrh
焊 牌号
生产厂 牌号 生产厂
伸出长度（mm
20-30 20-30
LM15 规格（mr ）
规格（mr ）i
提升高度（mm ① 16X 80
备注
技 术
措
施。

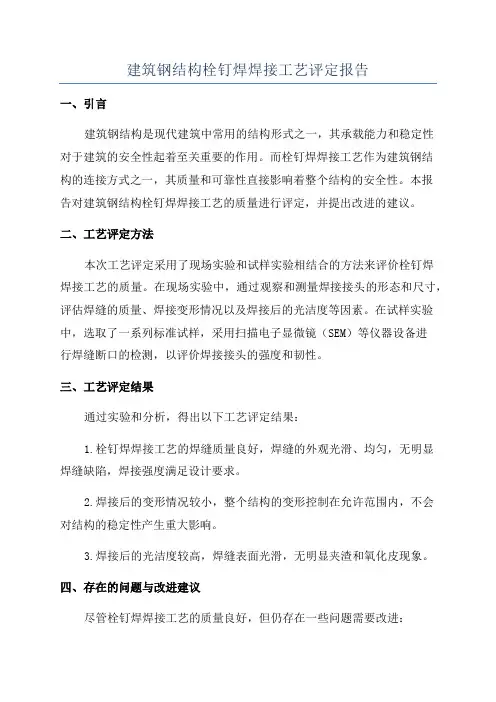

建筑钢结构栓钉焊焊接工艺评定报告一、引言建筑钢结构是现代建筑中常用的结构形式之一，其承载能力和稳定性对于建筑的安全性起着至关重要的作用。
而栓钉焊焊接工艺作为建筑钢结构的连接方式之一，其质量和可靠性直接影响着整个结构的安全性。
本报告对建筑钢结构栓钉焊焊接工艺的质量进行评定，并提出改进的建议。
二、工艺评定方法本次工艺评定采用了现场实验和试样实验相结合的方法来评价栓钉焊焊接工艺的质量。
在现场实验中，通过观察和测量焊接接头的形态和尺寸，评估焊缝的质量、焊接变形情况以及焊接后的光洁度等因素。
在试样实验中，选取了一系列标准试样，采用扫描电子显微镜（SEM）等仪器设备进行焊缝断口的检测，以评价焊接接头的强度和韧性。
三、工艺评定结果通过实验和分析，得出以下工艺评定结果：1.栓钉焊焊接工艺的焊缝质量良好，焊缝的外观光滑、均匀，无明显焊缝缺陷，焊接强度满足设计要求。
2.焊接后的变形情况较小，整个结构的变形控制在允许范围内，不会对结构的稳定性产生重大影响。
3.焊接后的光洁度较高，焊缝表面光滑，无明显夹渣和氧化皮现象。
四、存在的问题与改进建议尽管栓钉焊焊接工艺的质量良好，但仍存在一些问题需要改进：1.一些焊接接头的尺寸偏差较大，需要加强对焊接工艺的控制和监督，确保焊接接头的尺寸符合设计要求。
2.在焊接过程中，部分焊缝出现熔渣不易清除、夹渣和氧化皮现象，需要加强清洁和预处理工作，确保焊接接头的纯净度。
3.部分焊接接头存在热裂纹和气孔等缺陷，需要加强焊接操作技术培训，提高焊工的技术水平和操作能力。
4.部分焊接接头存在脆性断裂的风险，需要增加焊接工艺中的预热和退火等措施，提高焊缝的韧性和可靠性。
五、结论栓钉焊焊接工艺的质量良好，但仍需要针对存在的问题进行改进。
通过加强焊接工艺控制、加强清洁和预处理工作、提高焊工的技术水平以及增加预热和退火等措施，可以进一步提高栓钉焊焊接工艺的质量和可靠性，确保建筑钢结构的安全性。
六、改进建议1.建立严格的焊接操作规程和流程，在焊接过程中加强对焊接接头尺寸和质量的控制和监督。

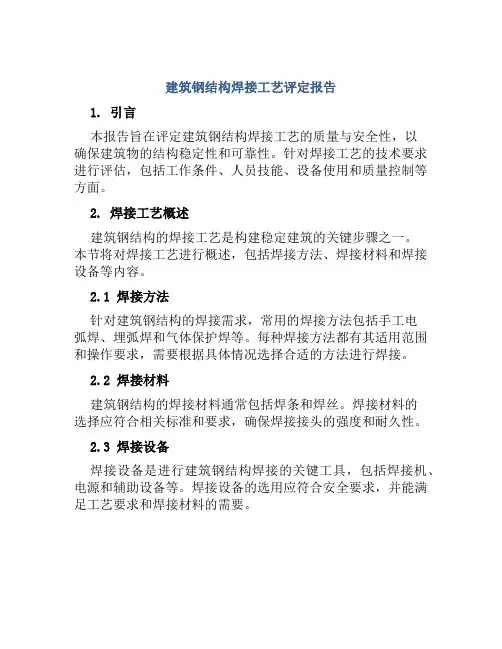

建筑钢结构焊接工艺评定报告1. 引言本报告旨在评定建筑钢结构焊接工艺的质量与安全性，以确保建筑物的结构稳定性和可靠性。
针对焊接工艺的技术要求进行评估，包括工作条件、人员技能、设备使用和质量控制等方面。
2. 焊接工艺概述建筑钢结构的焊接工艺是构建稳定建筑的关键步骤之一。
本节将对焊接工艺进行概述，包括焊接方法、焊接材料和焊接设备等内容。
2.1 焊接方法针对建筑钢结构的焊接需求，常用的焊接方法包括手工电弧焊、埋弧焊和气体保护焊等。
每种焊接方法都有其适用范围和操作要求，需要根据具体情况选择合适的方法进行焊接。
2.2 焊接材料建筑钢结构的焊接材料通常包括焊条和焊丝。
焊接材料的选择应符合相关标准和要求，确保焊接接头的强度和耐久性。
2.3 焊接设备焊接设备是进行建筑钢结构焊接的关键工具，包括焊接机、电源和辅助设备等。
焊接设备的选用应符合安全要求，并能满足工艺要求和焊接材料的需要。
3. 焊接工艺评定标准为了对建筑钢结构的焊接工艺进行评估，需要制定相应的评定标准。
本节将介绍焊接工艺的评定标准，包括焊接接头的质量、焊缝的外观和焊接强度等方面。
3.1 焊接接头质量评定焊接接头的质量评定主要考虑焊缝的尺寸、焊缝的形状、焊接宽度和焊透等要素。
评定标准可以根据相关规范和标准进行制定，以确保焊接接头的质量符合要求。
3.2 焊缝外观评定焊缝的外观评定是判断焊接工艺是否合格的重要手段之一。
焊缝的外观应平整、光滑，并不存在严重的缺陷和表面不整齐的问题。
3.3 焊接强度评定焊接强度评定是评估焊接工艺是否可靠和稳定的指标之一。
通过对焊接接头进行强度测试和拉伸试验，可以判断焊接工艺的质量和性能。
4. 焊接工艺评定流程为了对建筑钢结构焊接工艺进行评定，需要制定相应的评定流程。
本节将介绍焊接工艺评定的流程步骤，包括准备工作、试验操作和评定结果等内容。
4.1 准备工作准备工作是焊接工艺评定流程的起始阶段，主要包括确定评定标准、选定评定样品和准备焊接材料和设备等。
焊接工艺评定报告汇总表
注：焊接工艺评定表附后。
上海市建设工程质量监督总站监制

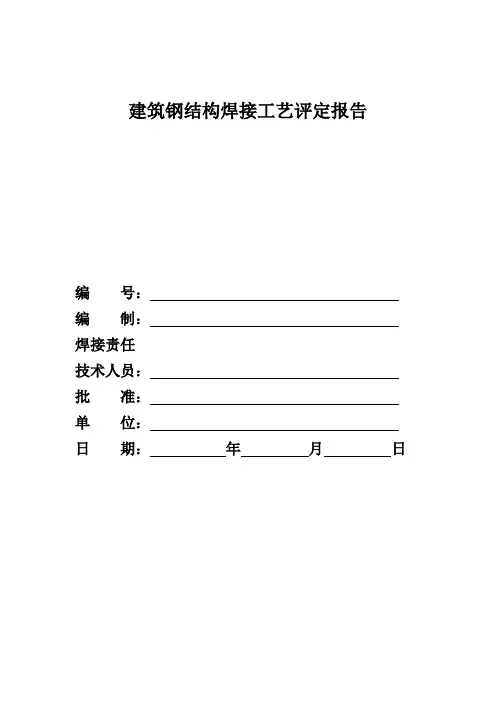

建筑钢结构焊接工艺评定报告
编号：
编制：
焊接责任
技术人员：祝美玲
批准：陈建根
单位：上海硕业钢结构制造厂
日期：2009 年11 月30 日表B-1 焊接工艺评定报告目录
焊接工艺评定报告
焊接工艺评定指导书
焊接工艺评定指导书
焊接工艺评定记录表
上海虹桥机场垃圾中转站
焊接工艺作业指导书
编制：
审核：
批准：
上海硕业钢结构制造厂
2009年11月30日
为了更好的给焊工提供技术支持，控制焊接质量，根据本工程特点和相同材料和工艺的焊接工艺评定报告，制定本焊接工艺作业指导书。
本次评定的焊缝为板状对接焊缝。
一、评定准备：
1、试板选用14mm厚的Q235B钢板，试件规格为400mm*200mm，
用剪板机下料，然后在刨床上加工坡口角度为30度。
2、试板清理用锉刀、纱布、钢丝刷等工具。
在坡口正背面20mm
范围内清除铁锈、油质、氧化皮等污垢，使之呈现金属光泽。
并用锉刀留出钝边0～1mm。
3、试件的装配与点固试件在装配点固时，所示用的焊条和正式
焊接所使用的焊条相同，点固定位焊的位置在试件的背面两端
10mm处。
始焊端可适当少点焊，终焊端必须点焊牢固，以防止
因焊接过程的收缩，造成未焊端坡口间隙变小而影响焊接。
4、焊接材料：Q235B选用J422（E4303），根部选用Φ3.2mm焊条，
填充面选用Φ4mm焊条。
焊条使用前烘干，酸性焊条：150～
200℃X1h；碱性焊条：350～420℃X1h。
5、焊接电流：J422、J506均采用交流电源。
6、反变形：反变形角度取3～4°。
二、焊接操作工艺
1、焊接工艺参数，具体见工艺参数表格。
2、焊接操作
（1）、封底焊
①引弧在点固定焊处引弧，电弧稍作停顿，预热约1～2秒钟，然后作横向锯齿形向前运条。
焊条角度为70～80度（与焊条方向夹角）。
当电弧击穿试板背面，坡口底部每边被熔化约2mm左右形成小圆洞时，将电弧提起1.5mm左右，此时可见形成的熔孔。
②保证封底焊既焊透又不漏焊，且焊道均匀平滑，要做到此点，关键是掌握焊接温度，让熔池的前半部有适量电弧从正面吹到背面，并使熔池的前半部始终保持有相当于焊条直径1～1.5倍左右的熔孔。
熔孔大小直接影响到背面焊道的成型，若操作时，发现熔孔增大，焊条稍作提起，同时减少焊条与前进方向的角度。
反之当熔孔小时，则压低电弧，同时增大焊条与前进方向的角度。
掌握好运弧方式，控制住
同样大小的熔孔和熔池形状，才能焊出均匀、密实、美观的根部焊缝。
③根部焊缝的要领是电弧要短、手法要稳、运条均匀、焊道要薄。
（2）、填充焊道
①填充层焊接时在距离焊缝10mm左右处引弧，然后将电弧拉回到开头处施焊，运条采用横向锯齿形摆动，在坡口两侧稍加停顿，以保证熔池和坡口两侧温度均衡。
有利于良好的熔合及排渣。
填充焊道焊接时焊条角度在80～85°左右（焊接前进夹角）。
②层间清渣要仔细，特别是焊道两侧的死角，往往容易夹渣，如发现有熔渣存在将电弧在该处多停留一会，熔渣有充分的时间浮到表面。
（3）、盖面焊道
①最后一道焊道盖面时，前一道焊缝高度应该比母材低0.5～1.5mm，填充焊缝边充分熔合，形状为两边高中间凹为好。
②盖面焊缝引弧要领与填充层相同。
运条做锯齿状横向摆动，摆动到坡口两侧时稍作停留，以防止咬边，摆动时以焊条芯到坡口边缘为止，坡口边缘熔化将在1～2秒左右，前进速度均匀一致，使焊缝高低平整。
盖面层接头时在弧坑前10mm处引弧至弧坑中心时先左后右，使焊缝弧坑边缘接上，防止接头脱层或过高。
